外观解析

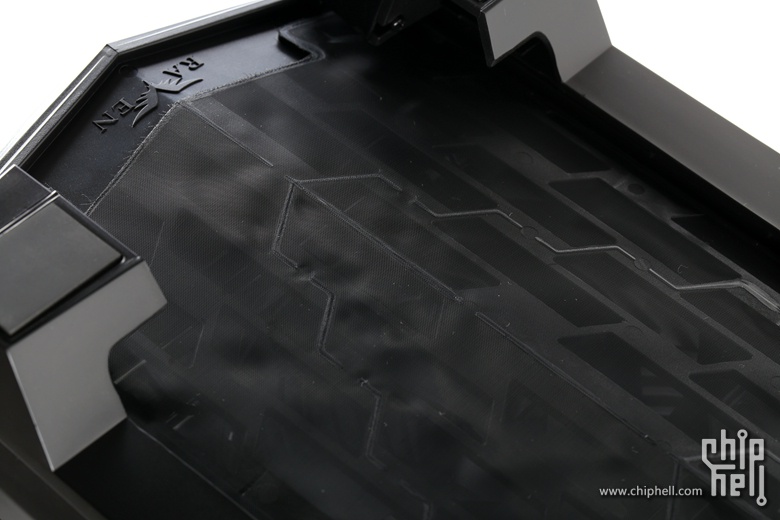

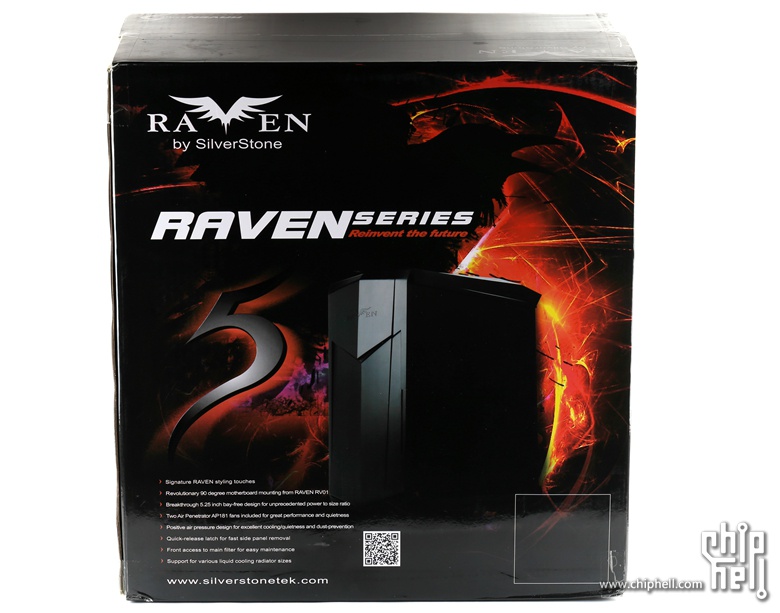

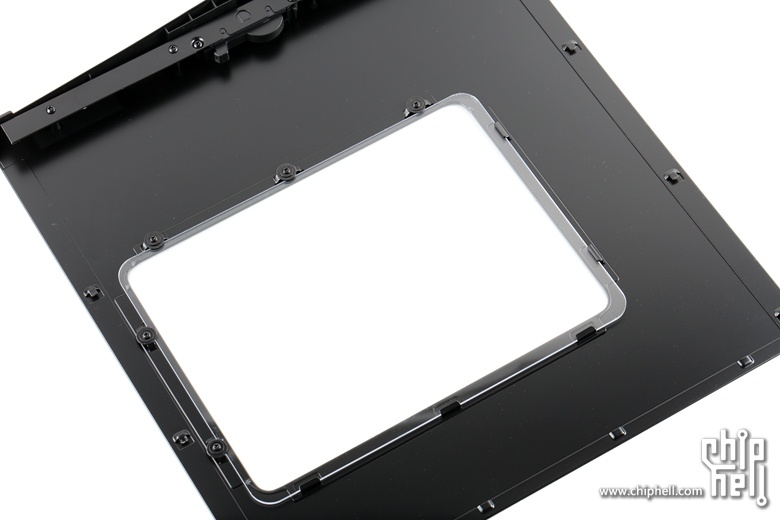

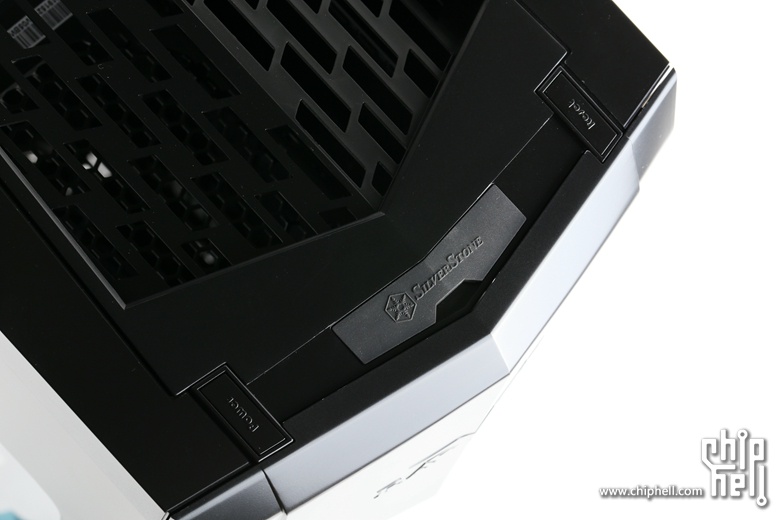

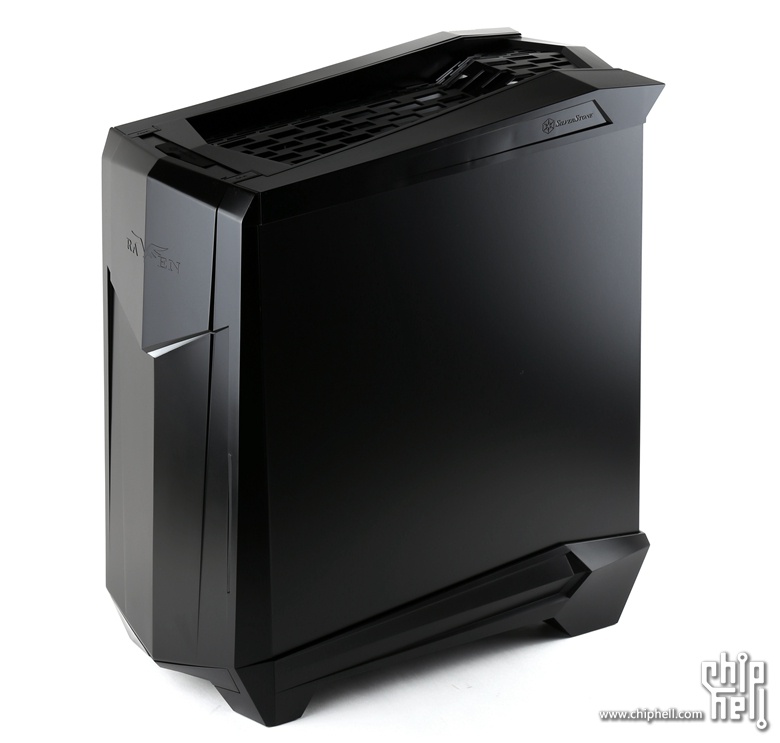

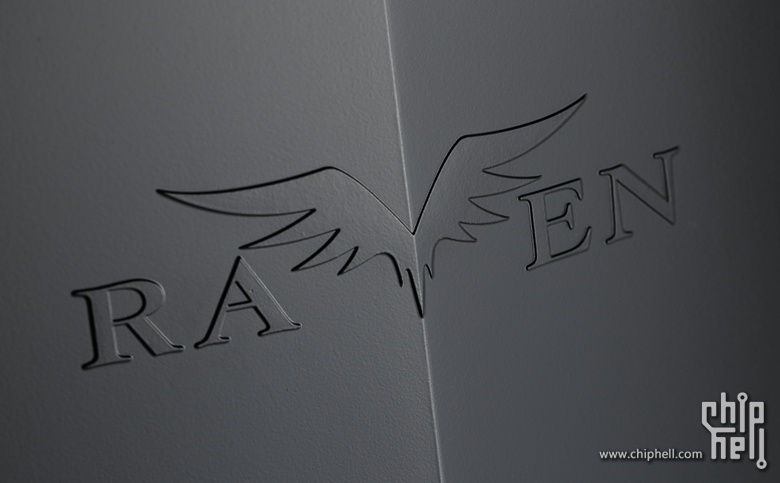

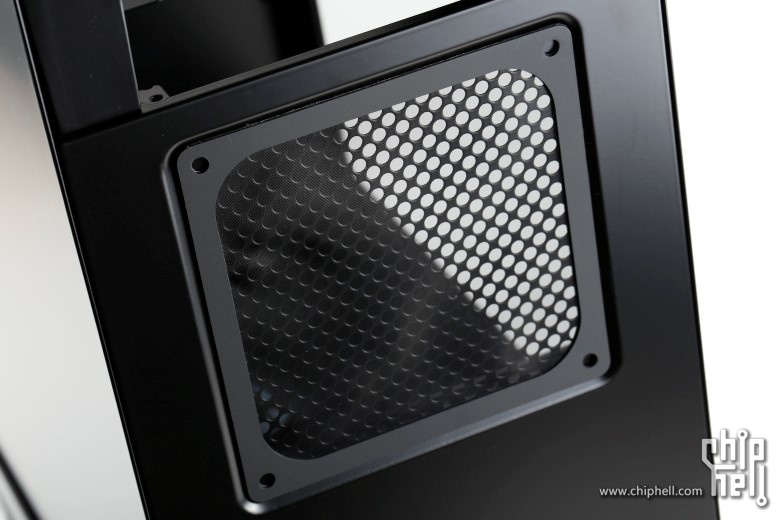

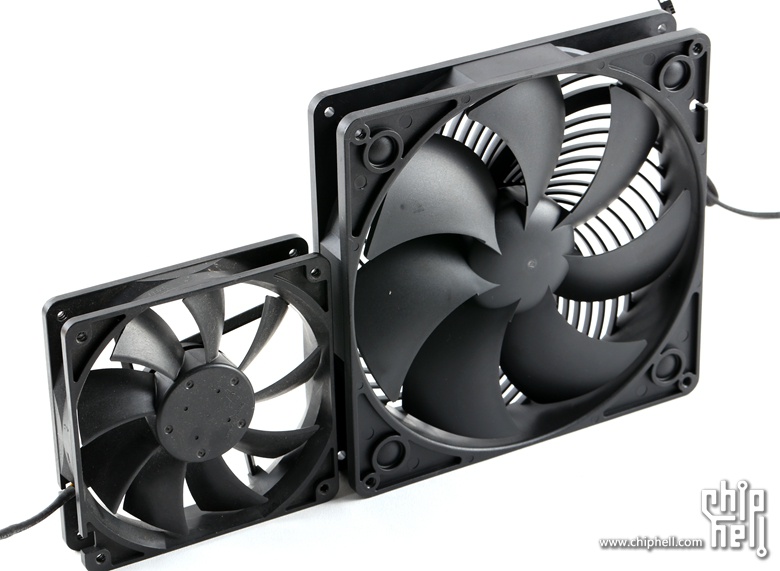

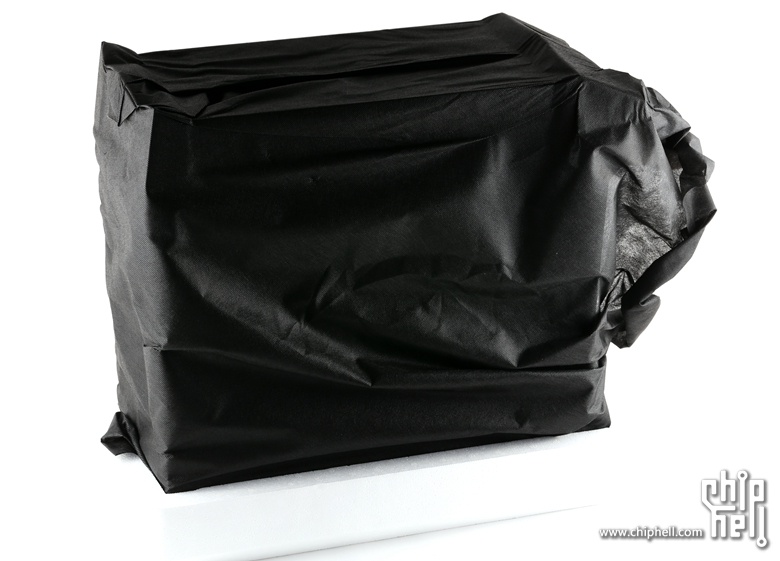

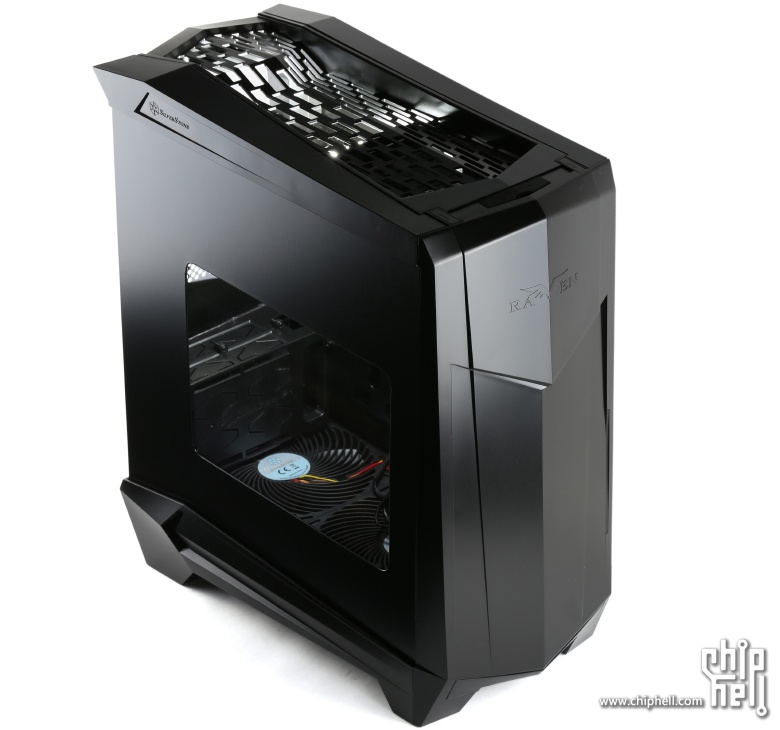

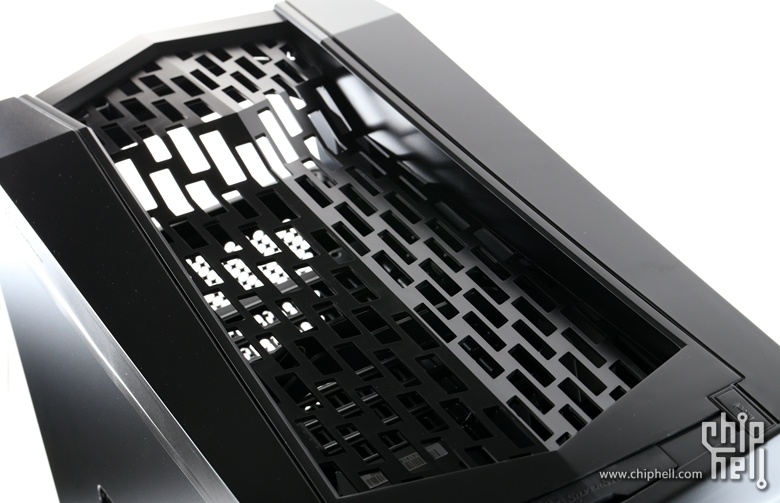

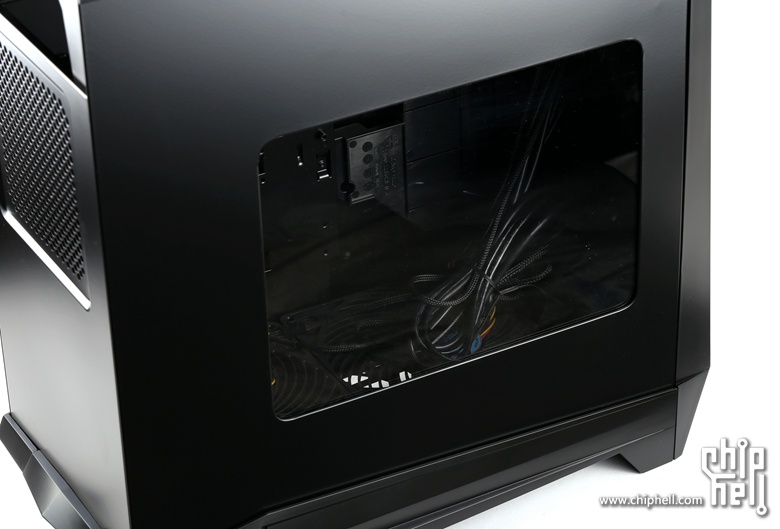

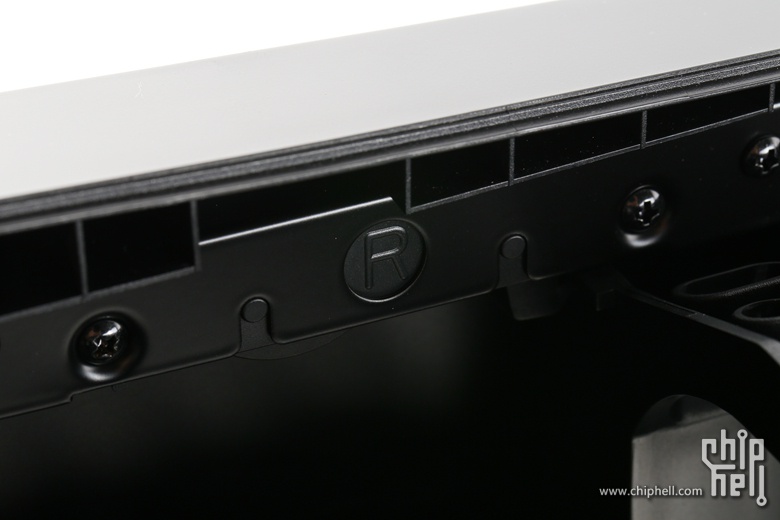

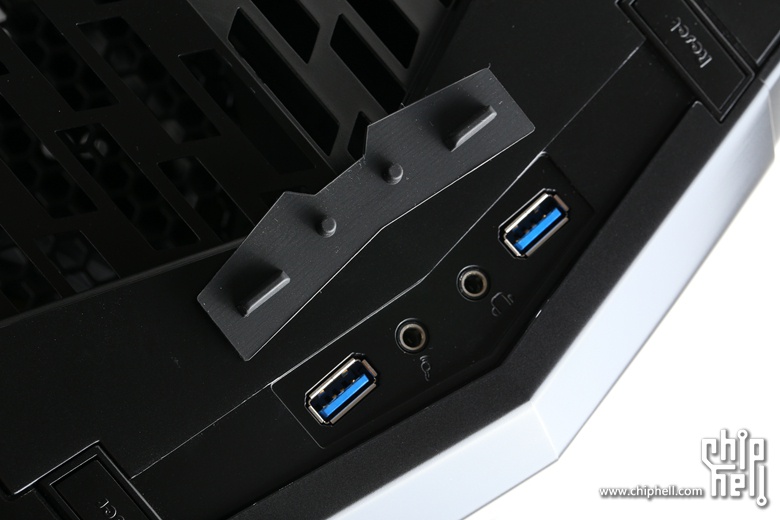

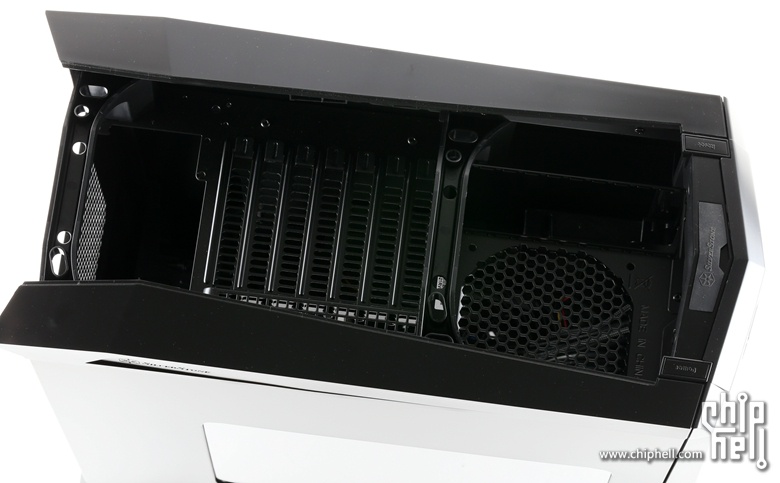

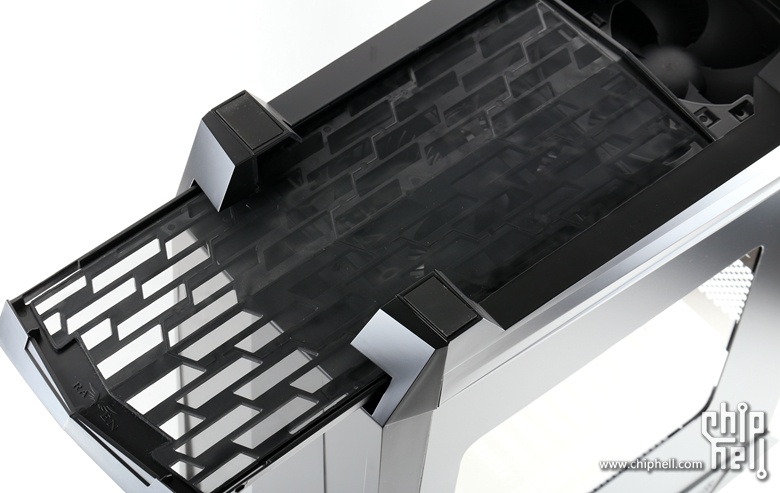

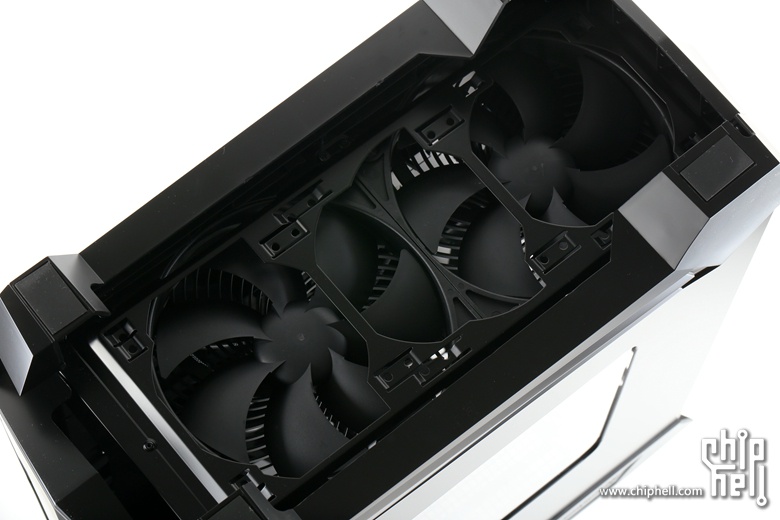

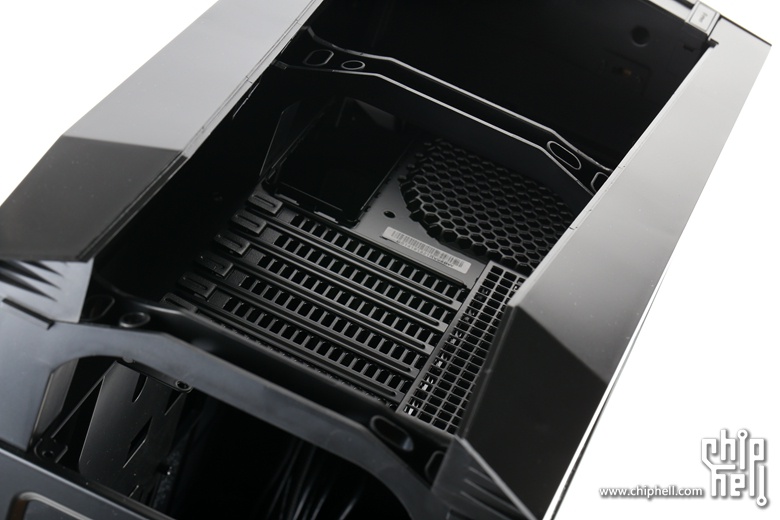

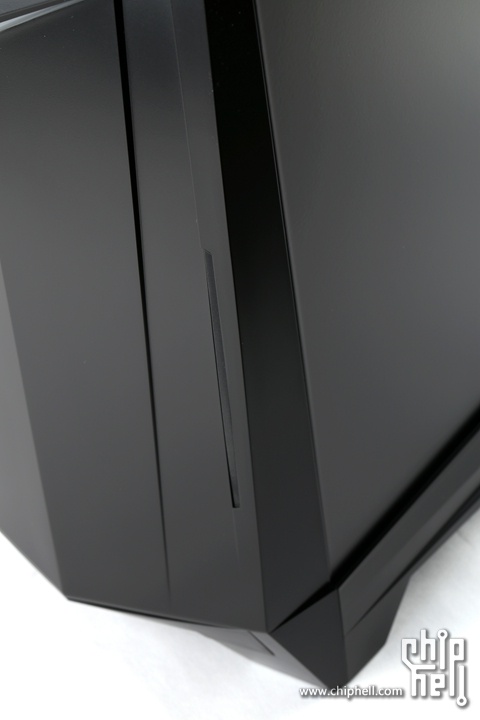

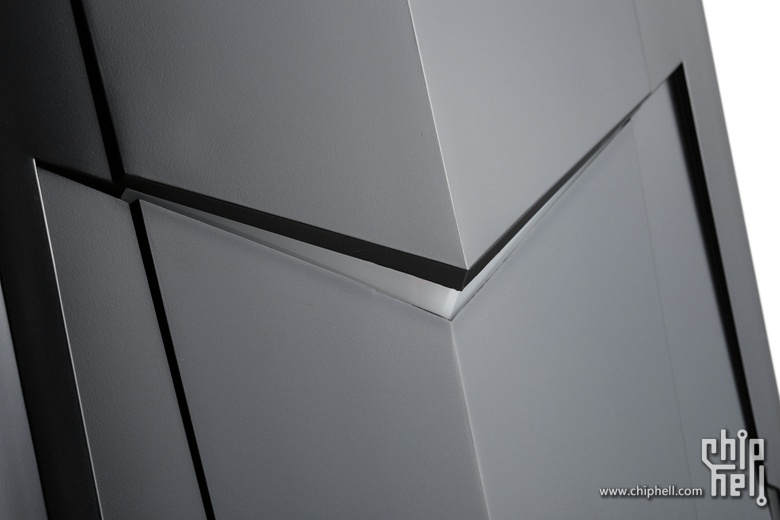

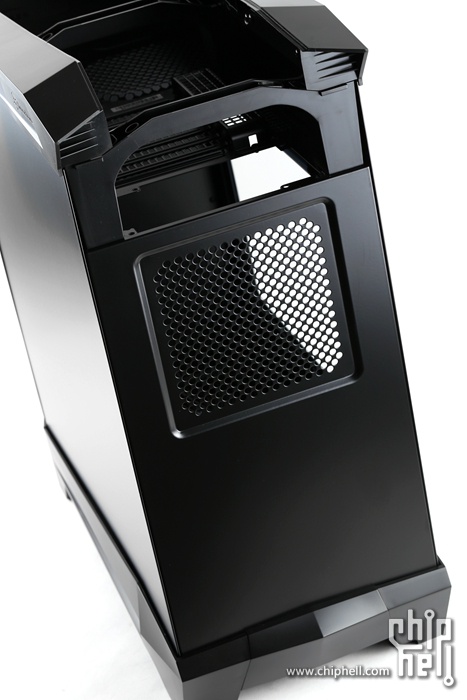

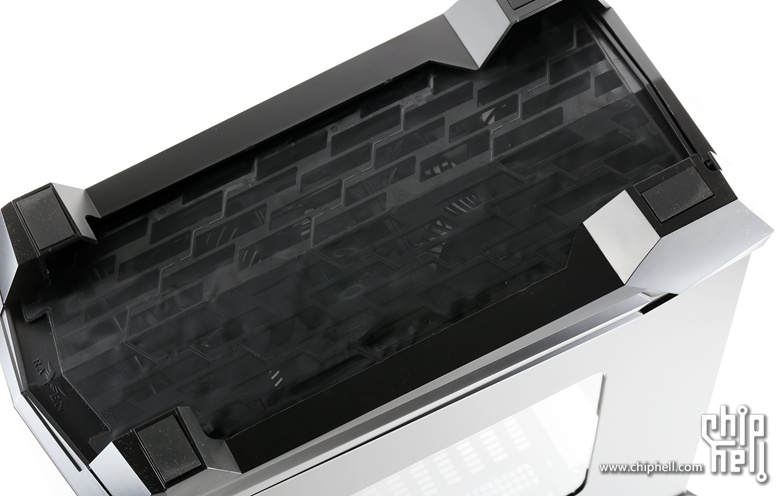

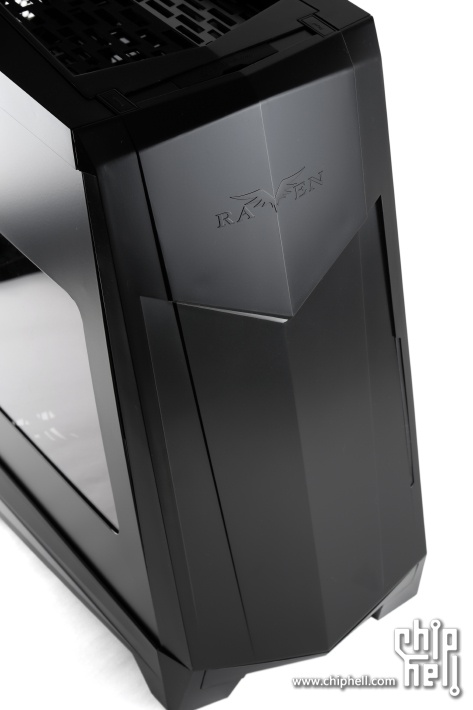

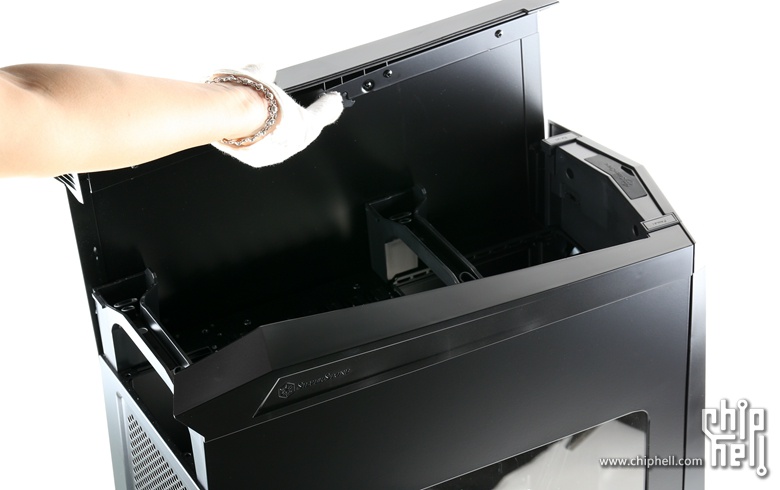

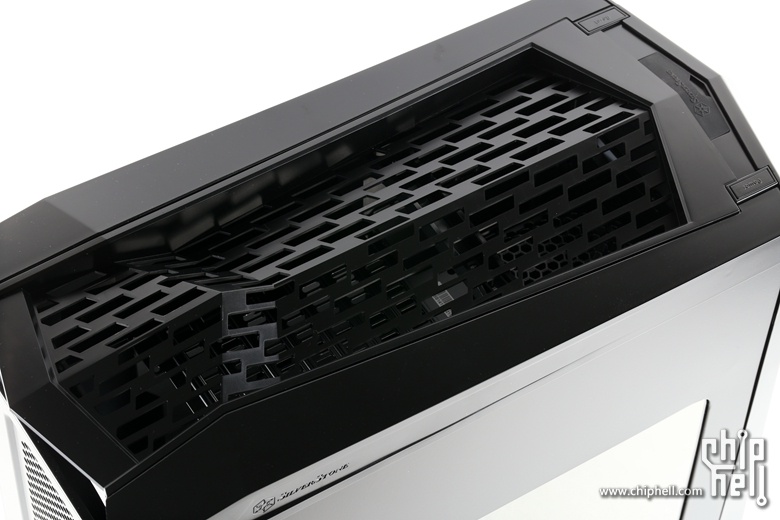

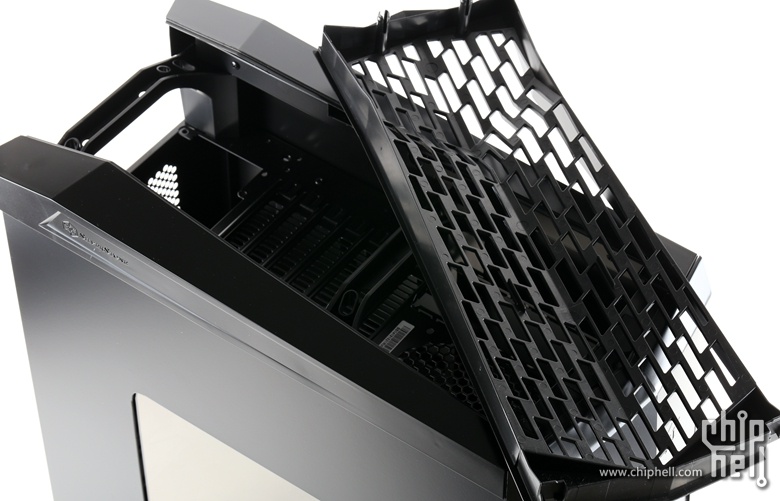

外包装一览,RV05使用了印刷精美的彩印纸箱,正面的数字"5"非常醒目也代表了这是Raven系列第五款产品。 内部使用了比塑胶袋更有档次的黑色布套保护机箱表面不被划伤。 机箱本体一览,外观上依旧保持RAVEN系列独有的风格,当然其中也包括十足的塑料感,最求质感的玩家建议还是上FT05吧。 侧面看机箱前低后高,配合充满运动感设计的顶盖与脚垫个人觉得这次RV05把跑车的元素也融入其中了。 机箱前脸一览,RV05的存储区并不在机箱前半部分的缘故,前面板并不能打开也不需要像RV02/03那样配备一些外露的挡板,只需要起到装饰的作用即可。 机箱的I/O功能区位于前脸顶部,中间带银欣LOGO的胶垫实际上是USB与音频接口的防尘塞,Power与Reset按键分布在左右两侧防止误操作。 防尘塞下面是USB3.0x2与音频输入/输出接口。 与前面板一体成型的Raven(乌鸦)logo特写。 电源/硬盘指示灯的位置与之前的RV04类似,隐藏在面板的棱角之下,通电后会亮起白色灯光(硬盘灯为红色)。 前面板右侧不起眼的位置能看到一个配备橡胶塞的长条状开孔,这里是吸入式光驱位。 这次拿到的是带侧透窗口的版本(SST-RV05B-W黑+侧透窗),当然也有非侧透版的型号可供选择(SST-RV05B黑)。 机箱尾部一览,很明显靠上这些冲孔是为给电源提供独立风道而预留的。 电源位防尘问题可以通过附件中的磁性滤网解决。 继续看机箱底部,除开脚垫部分整个底部被一张大面积防尘滤网所覆盖。 防尘滤网也是满满的Raven系列风格。 宽大的橡胶脚垫让人觉得很踏实。 防尘滤网可以从机箱前方抽出来个人觉得是个非常人性化的设计,往后清灰除尘完全不需要挪动机箱了。 防尘滤网下面自然就是两颗Raven系列标志性的180mm穿甲弹风扇了,同时这里也提供了3个12cm与2个14cm孔位方便水冷玩家装冷排。 左边的是普通的12025风扇,而右边的是机箱上的180mm穿甲弹风扇,放在一起大家感受一下,这进风量什么的12025风扇完全不在一个级别之上。 机箱顶部一览,一副很有设计感的顶盖,顶盖表面布满大尺寸四边形通风孔,因为RV05采用了底进风顶部出风的垂直风道所以这些冲孔之下也没有再配备防尘滤网了。 顶盖采用快拆式设计,只需要握住顶盖后方往上提即可将其掀开。 顶盖下方一览, 因主板安装位转向90度的缘故,原本在机箱尾部的接口也都被挪到了顶部。 从前往后依次是1个12cm风扇位,7个PCI扩展槽,支持两个安装方向的电源位,当然还有大量用于被动式散热的冲孔。 顶盖下方有很充足的空间用于走线,各种输出线材依旧是从机箱尾部出来。 打开侧板的方式很特别,需要拆除顶盖后从侧板内侧找到下图中隐藏的按扣用手按住往上提即可拆除侧板(字母下面)。 侧板背面可以看到亚克力的固定方式,顶部与左侧采用了螺丝+垫片也意味着用户们可以自行拆卸这块亚克力板,用来MOD倒是很方便。 侧板厚度实测0.92mm,看来除去漆层0.8mm以上的钢板是能够保证的。 |
HIDE: 哈哈,和你一样的问题,不过我是FT03。用侧吹的显卡就是个悲剧。我曾经把显卡装到一个普通的中塔机箱,温度降了确实有10°左右。 ...
zealotxx: 亲,根本不行,我的FT02用几个月就卖了,太热。开侧板显卡降温10度以上 P80N别看顶部有风扇,透风的孔不够多,也是开侧板降温10度的货 ...
