PCB和散热解析

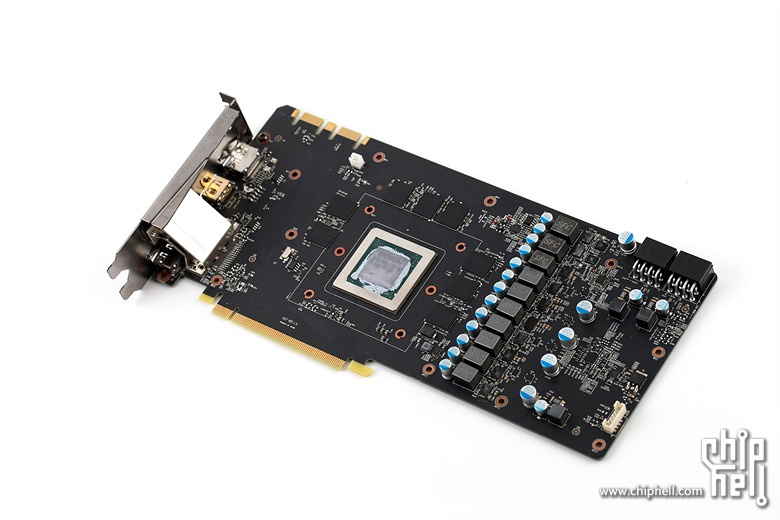

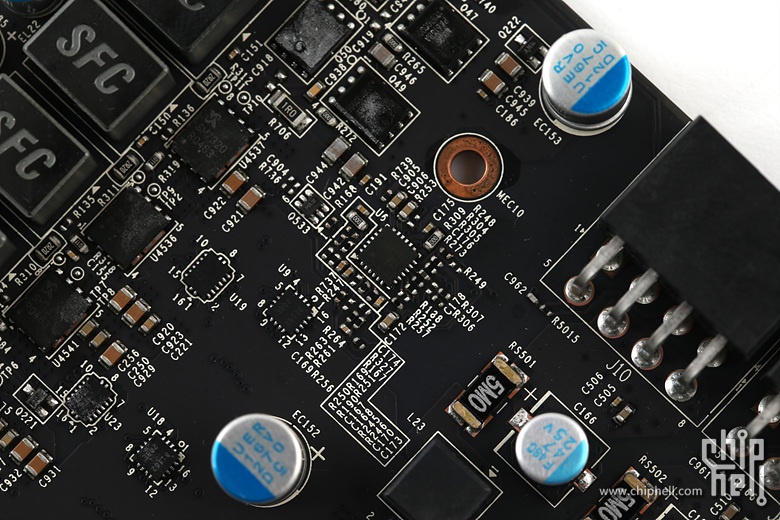

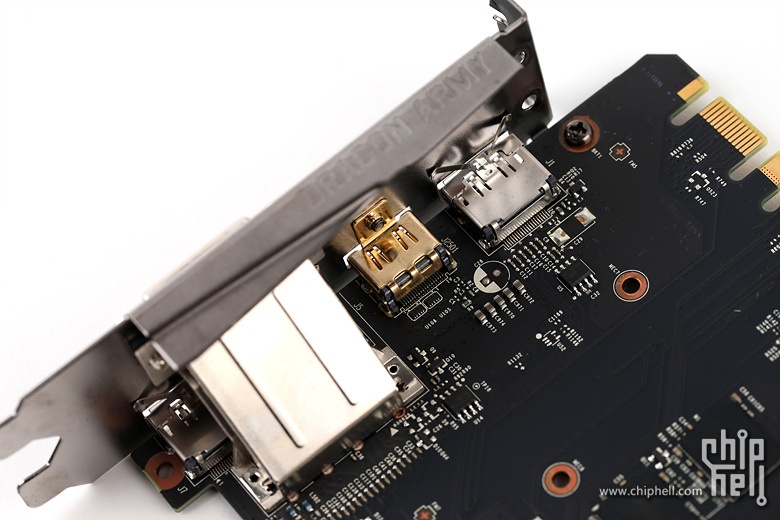

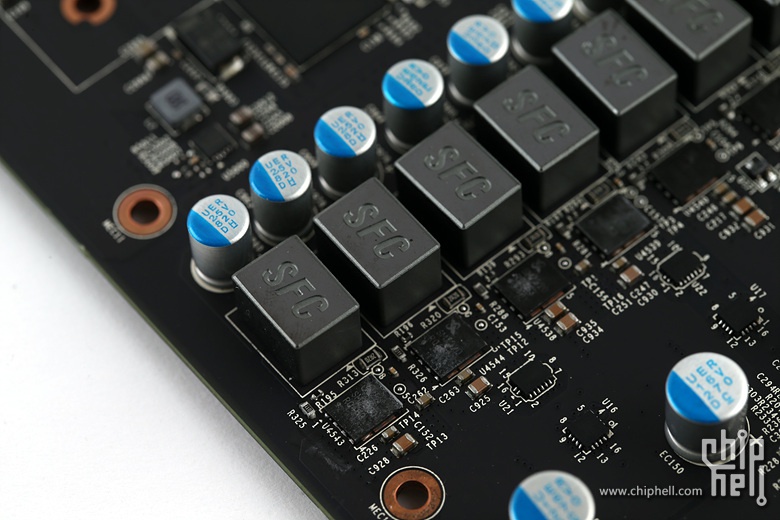

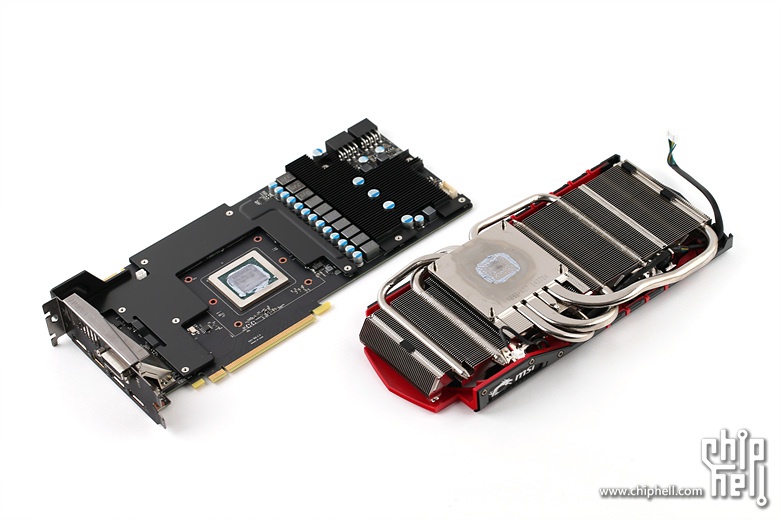

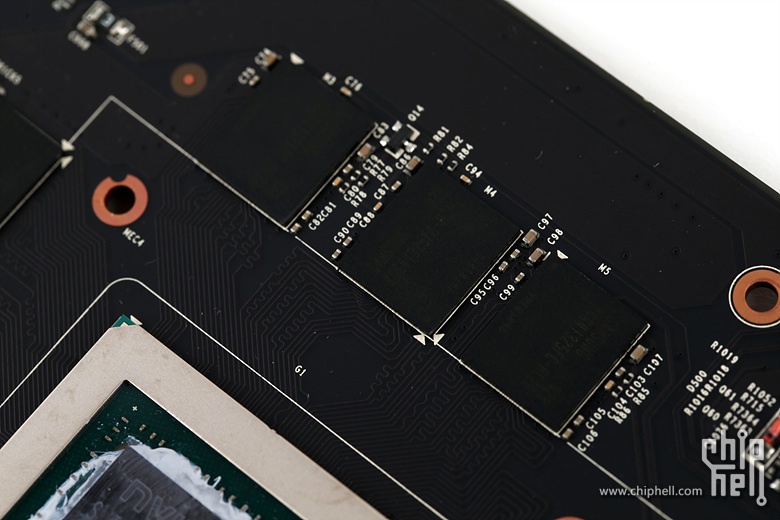

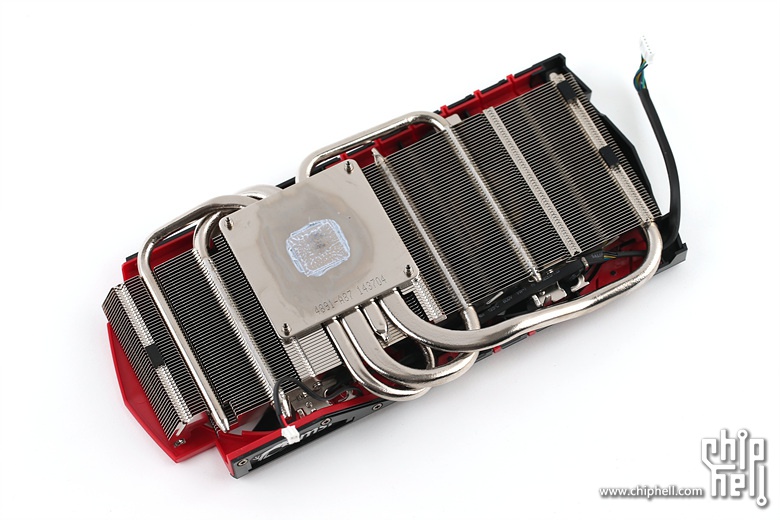

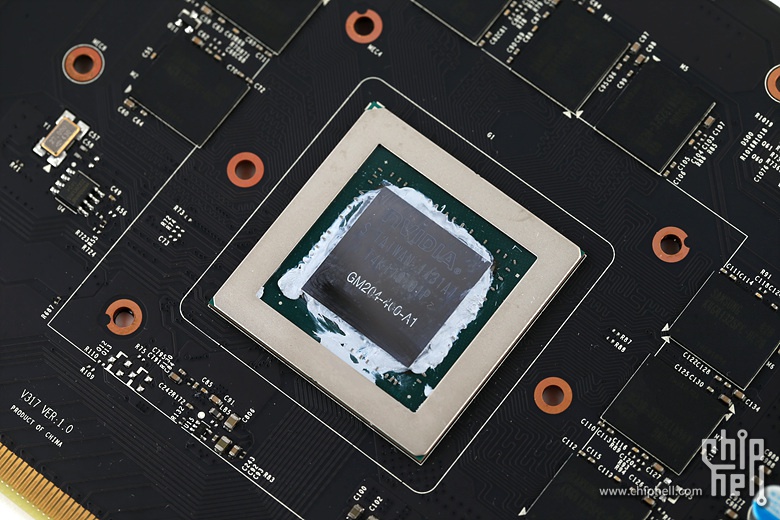

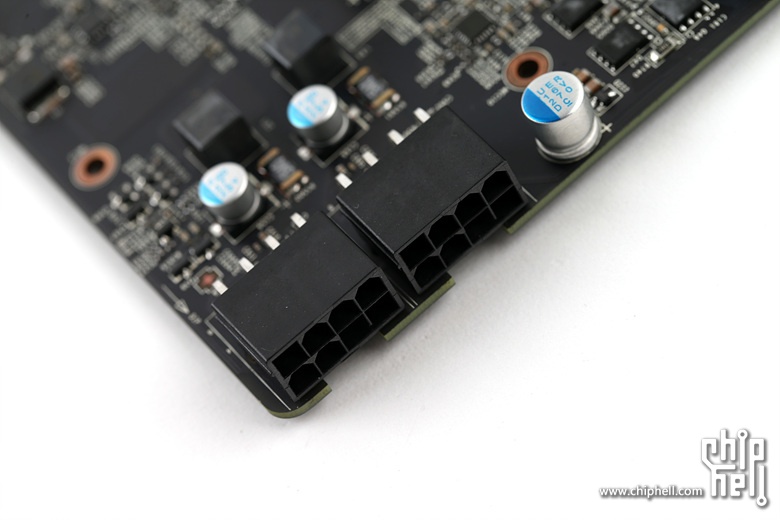

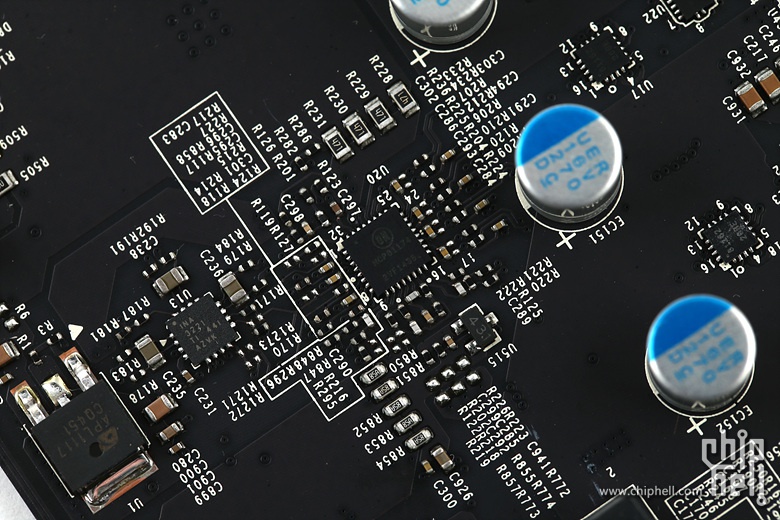

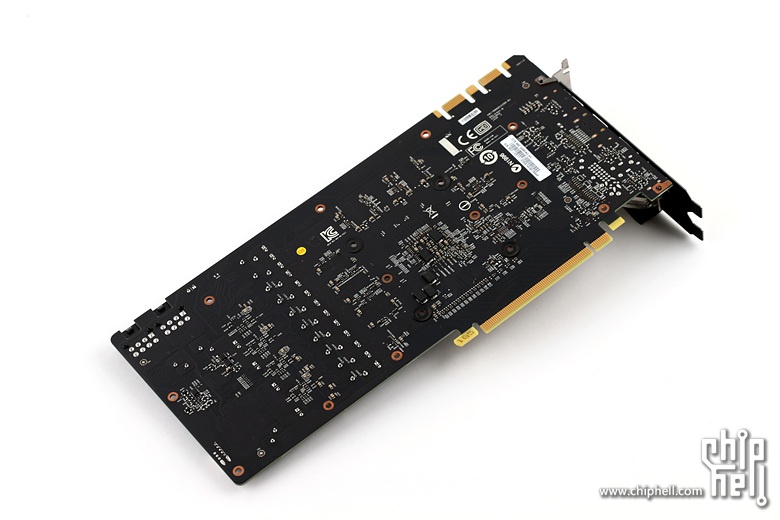

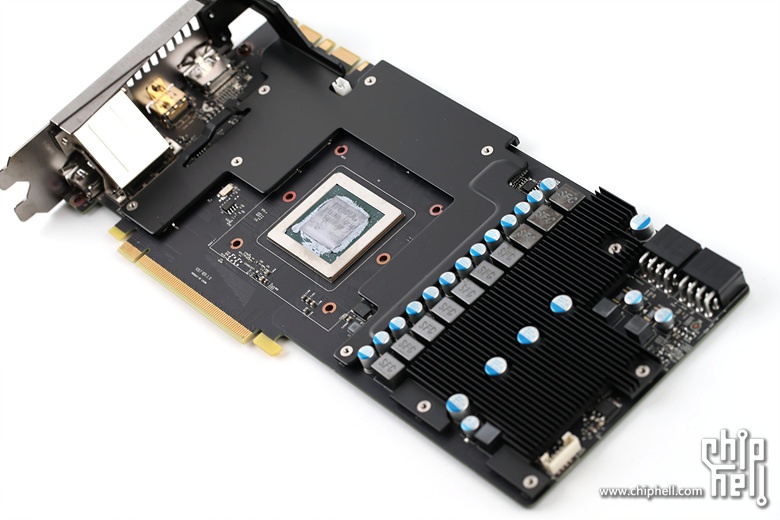

分解。 散热器和GTX 970 GAMING 4G同款。双6mm+双8mm热管,全镀镍铜底焊热管穿铝片的散热器本体,配合两颗10cm风扇,显卡BIOS中设定了低温下风扇停转机制,但是双风扇改成了支持独立控速。 显卡PCB正面带有一块大面积的加固板,整个供电部分也覆盖了一块面积不小的散热片。 PCB正体,板型无论是和自家的GTX 970 GAMING 4GB还是和NVIDIA原厂公版都有不小区别。 背面。 GTX 980的GPU,型号为正宗的GM204-400。 显存为SAMSUNG K4G41325FC-HC28,8颗 4Gbit/32bit GDDR5 SDRAM颗粒组成4GB 256bit。 8相核心供电和2相显存供电。 和GTX 970 GAMING 4G相同的料件。 核心供电的PWM芯片NCP81174,支持4相。显卡的8相再通过倍相器得到。 显存供电PWM芯片。 带有DARGON ARMR字样的的挡板,镀金的HDMI口,梯形的DVI屏蔽罩。 电源接口为8pin+8pin PCI-E,便插拔的反置设计,把一个公版只要6+6的GPU扩展到了8+8也是满拼的。 |
