内部解析

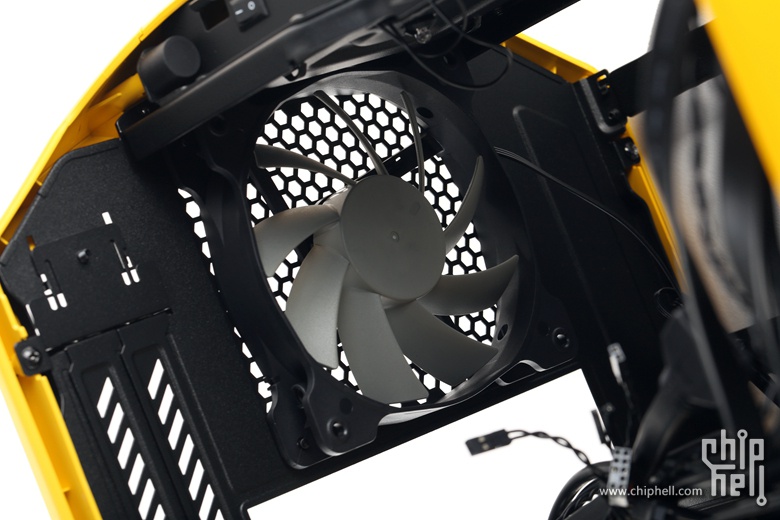

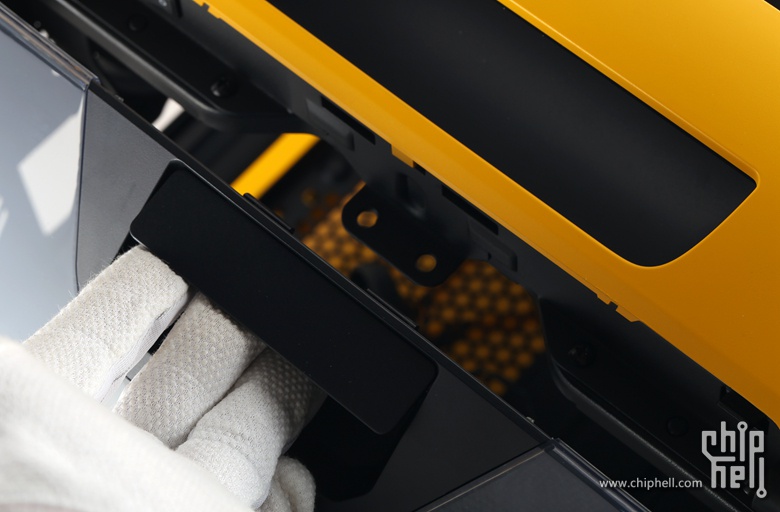

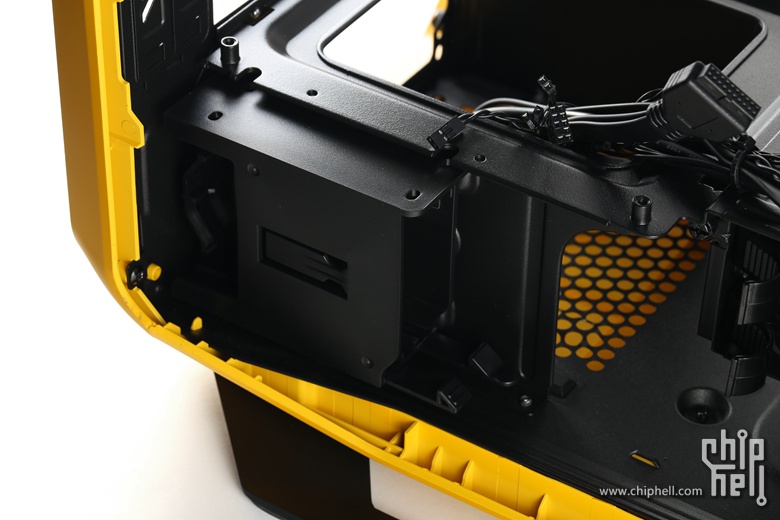

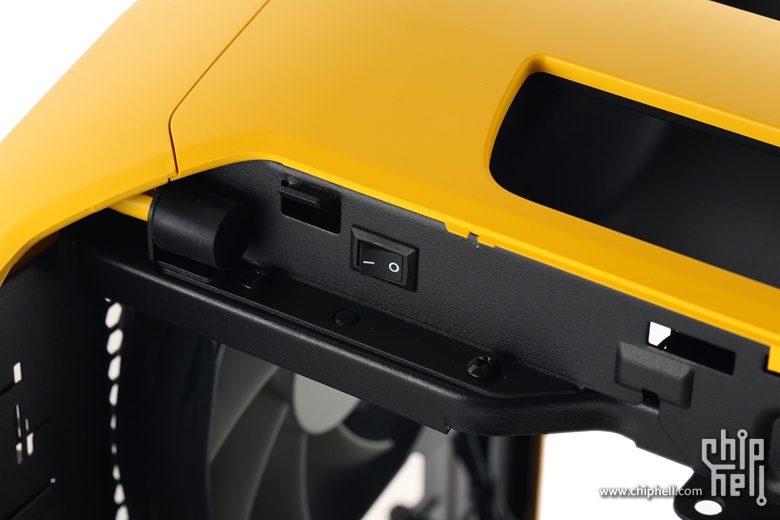

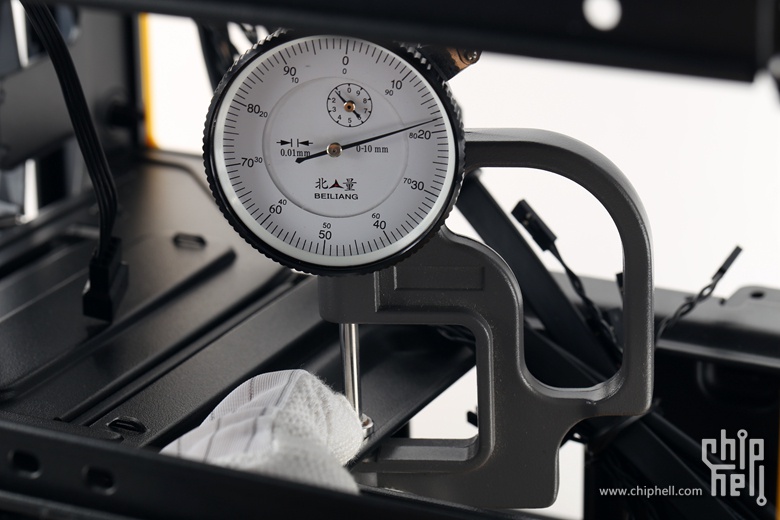

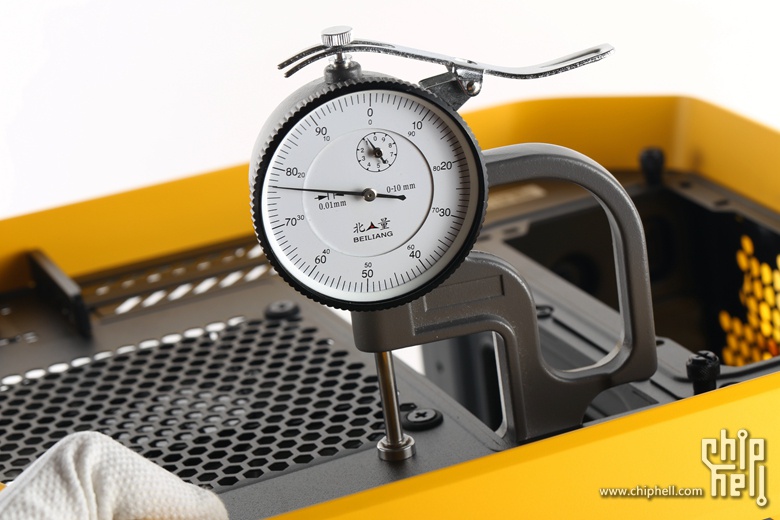

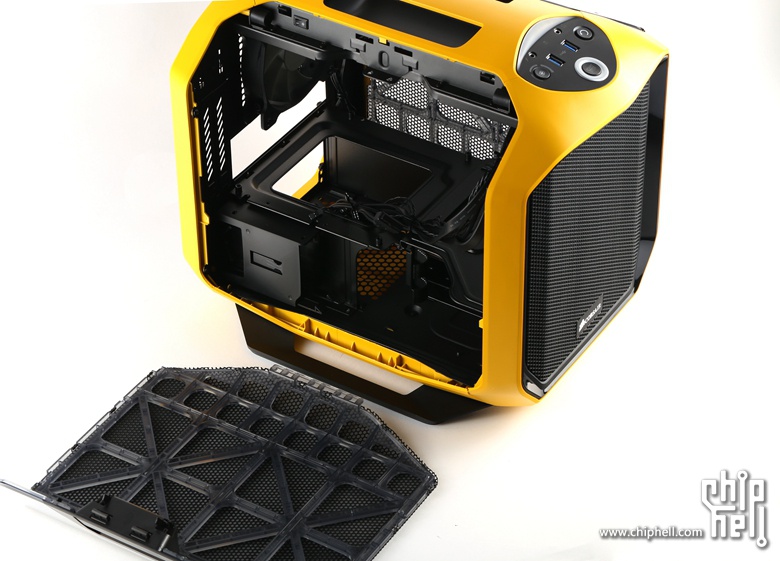

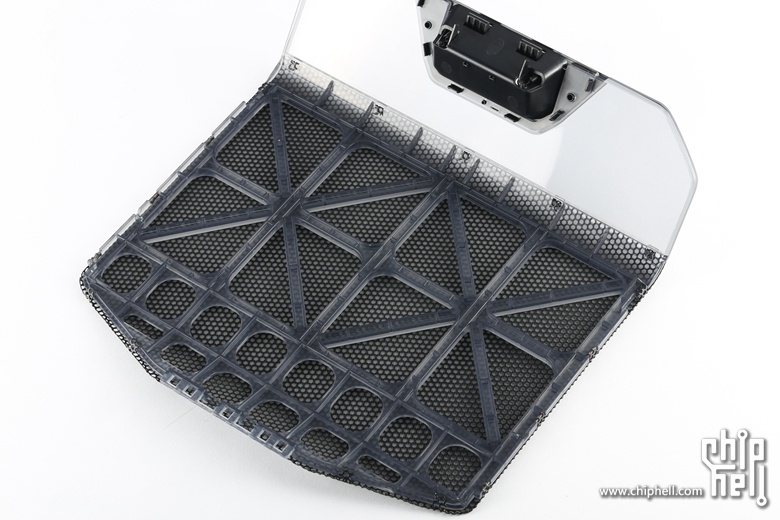

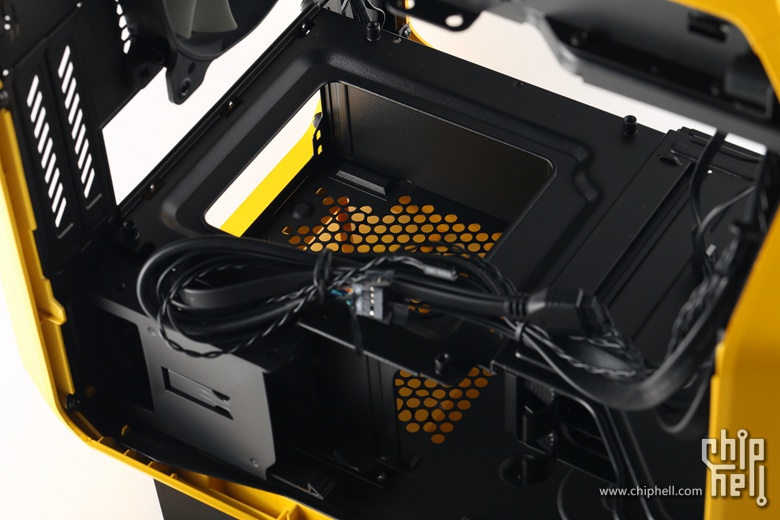

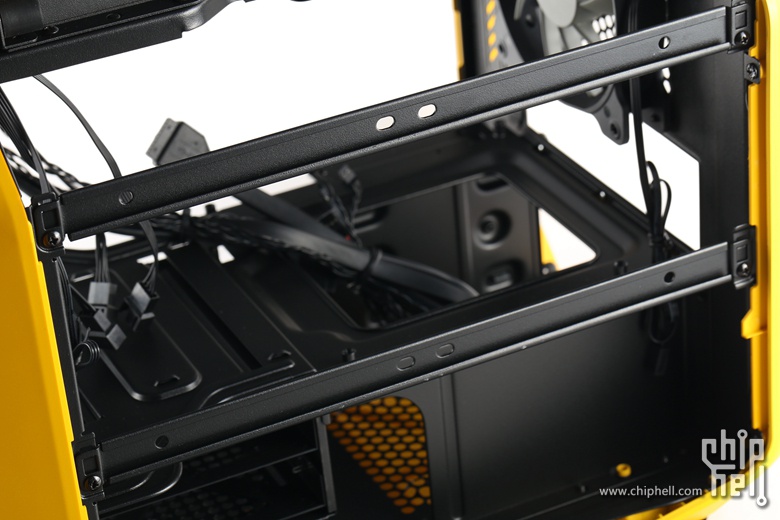

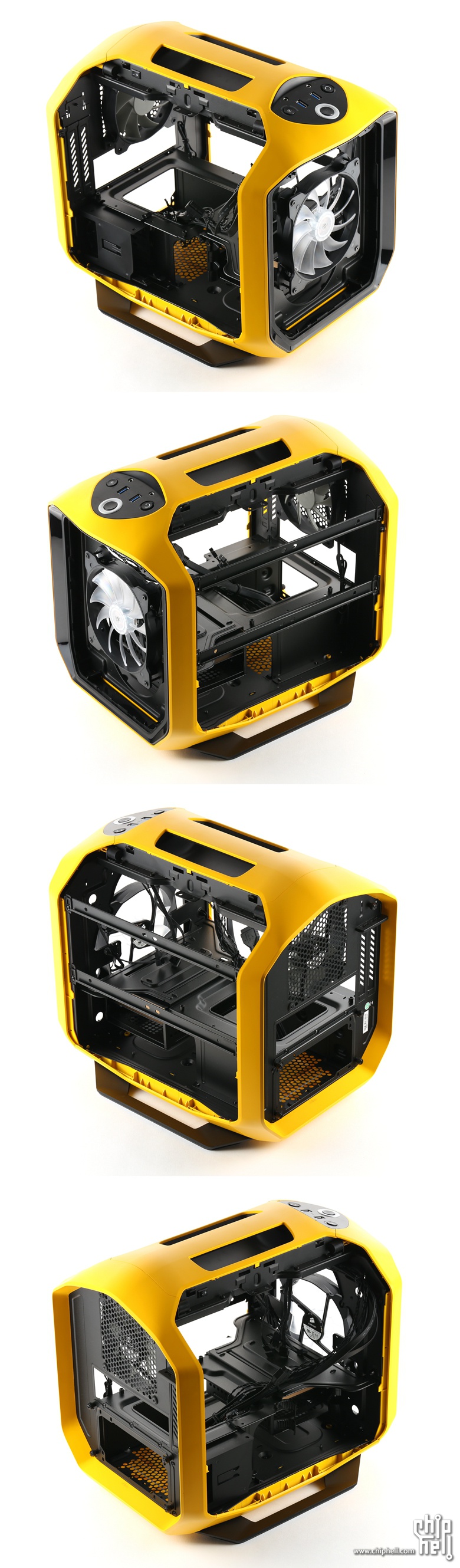

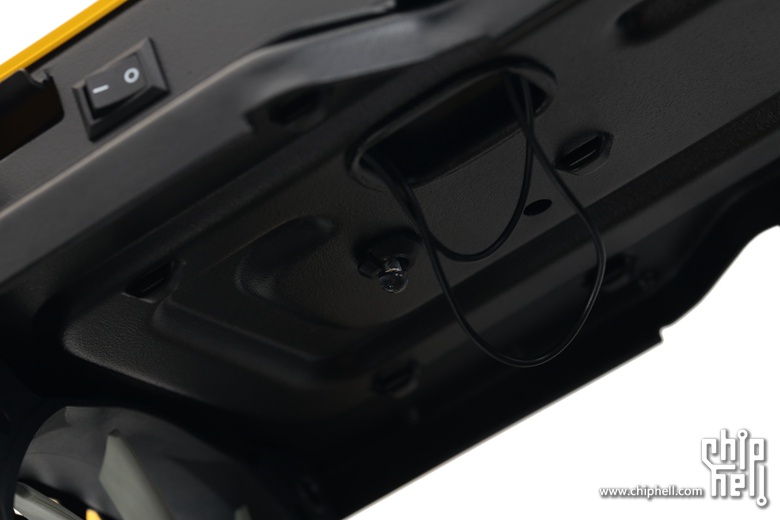

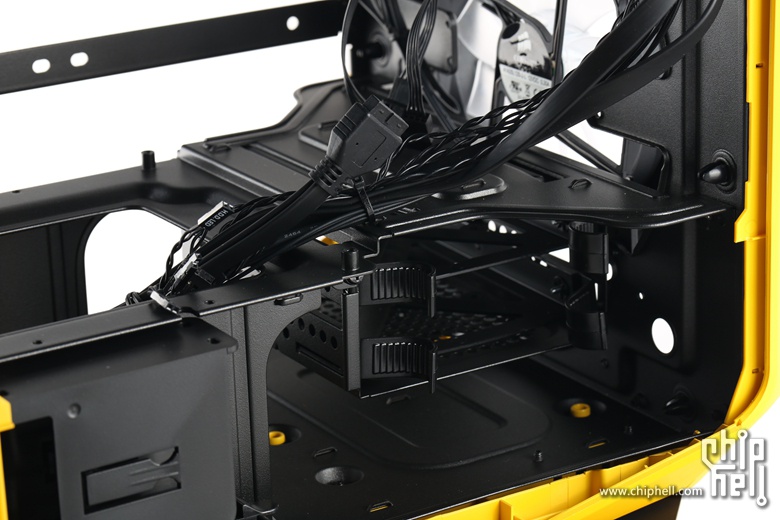

通过拉手打开侧板也算是海盗船机箱中一个较为经典的设计,免工具即可轻松拆装侧板非常人性化。 侧板结构一览,能看到整个侧板是由亚克力骨架+金属冲网+防尘网构成。 下面是一组箱内结构的侧视图,380T采用上下分层设计,上层为板卡区,底层是硬盘仓与电源位。 继续来看箱内细节,主板位一览,中间的大开孔可以让用户安装或更换CPU散热器(扣具带背板那种)时免拆主板(不过先要将电源给拆掉,不过总比拆主板方便) 3.5寸硬盘仓位于下层前部,内置两片硬盘托架。 电源位左侧是两盘位的2.5寸硬盘笼。 机箱尾部内侧,一颗海盗船自家的12cm风扇出风。 顶部侧面有一个小开关,做什么用的呢? 这个开关其实是用来控制(打开或关闭)顶部内侧的LED灯。 右侧板内部配有两个风扇位,可用来挂载240mm的大尺寸冷排。 最后惯例来看下机箱各部位的板材厚度,箱体内部用于承重或加固箱体结构的金属件(主板托架,风扇架)均使用了厚度达1.19mm的钢板。 机箱尾部的钢板则是普通0.7mm的厚度(其他面没找到测量点)。 |
