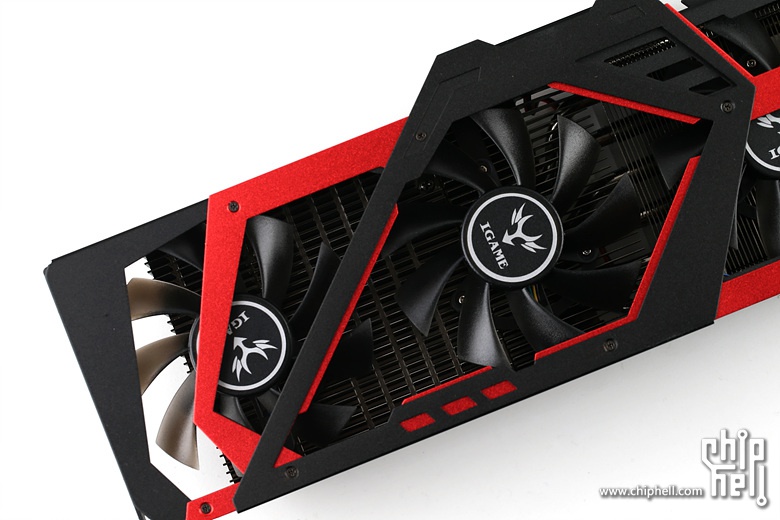

拆解解析

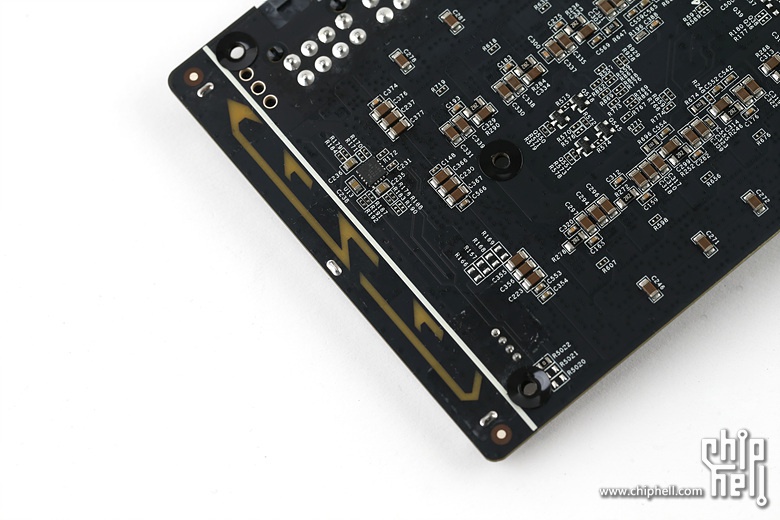

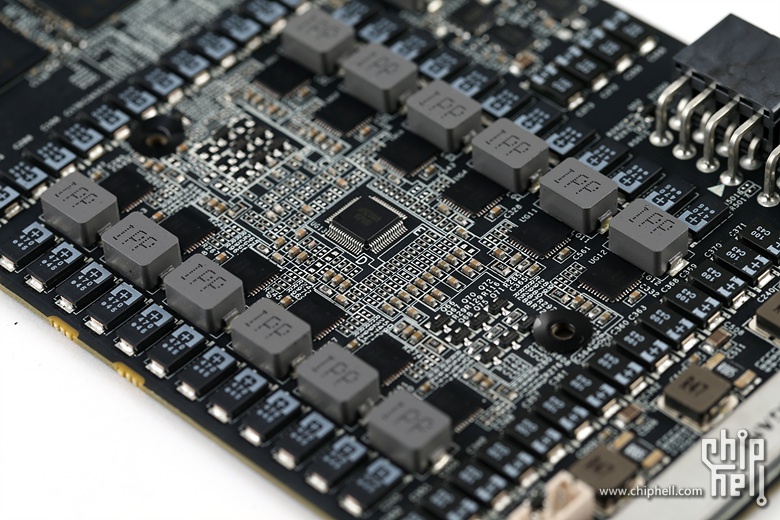

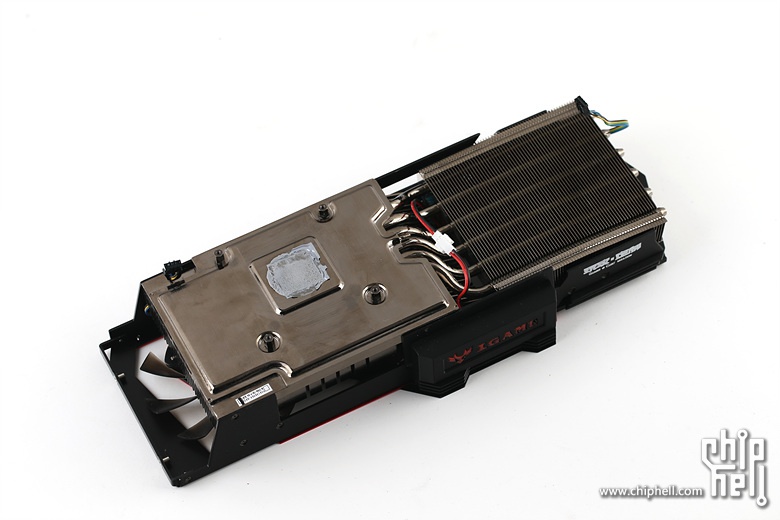

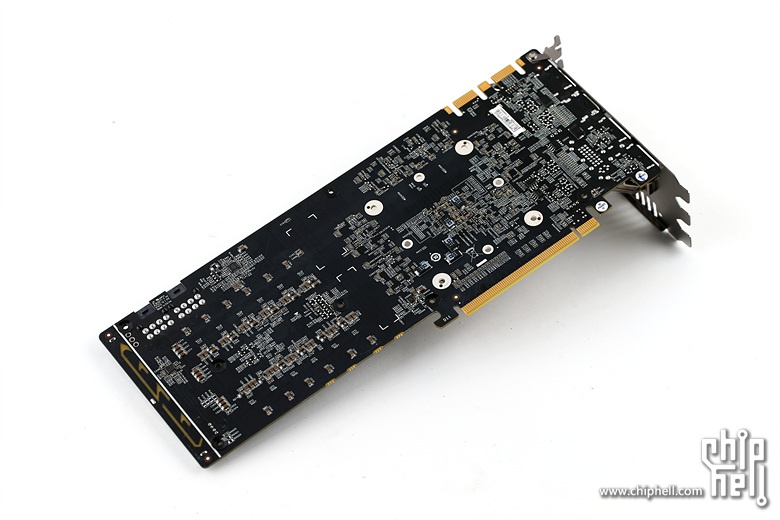

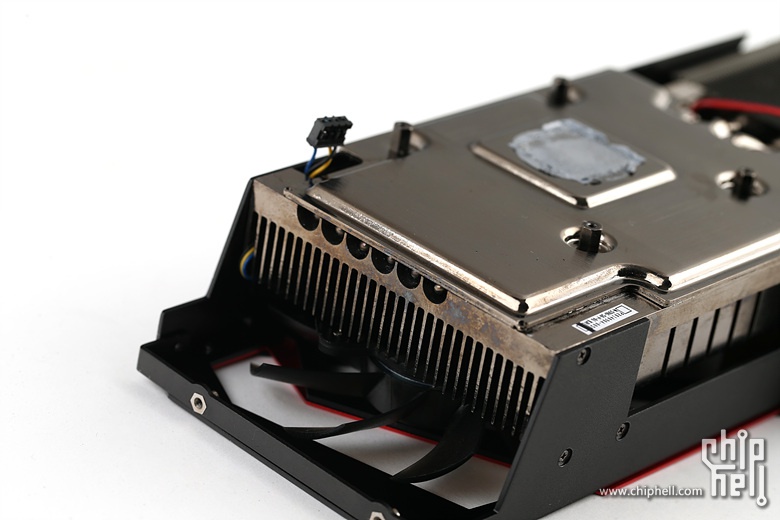

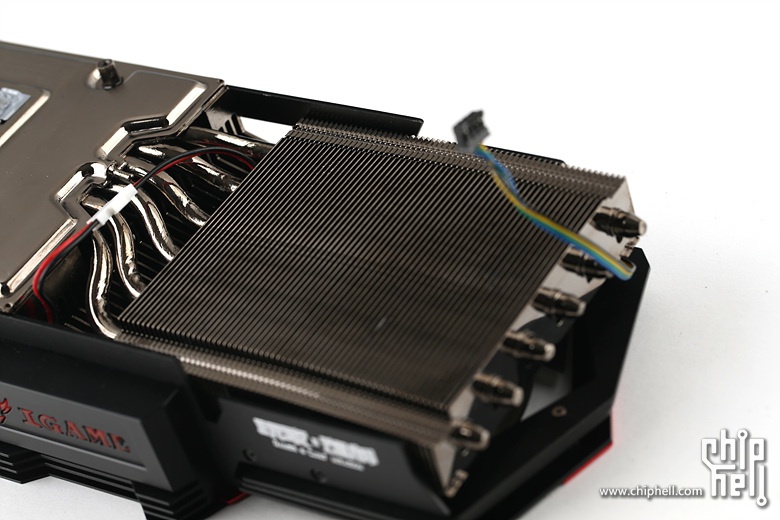

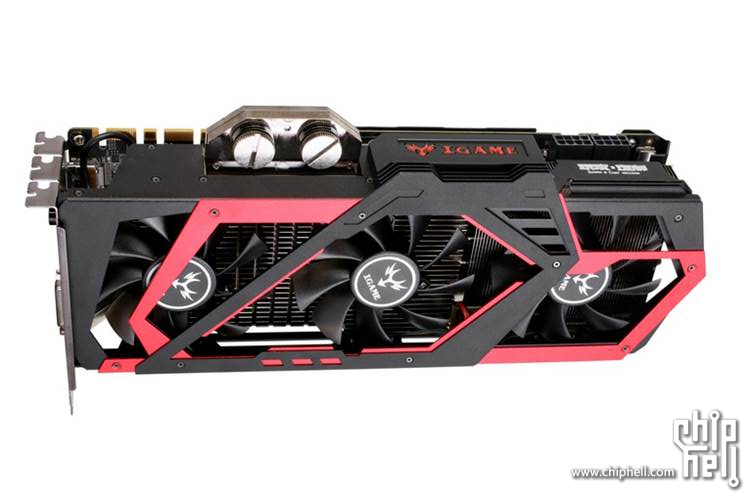

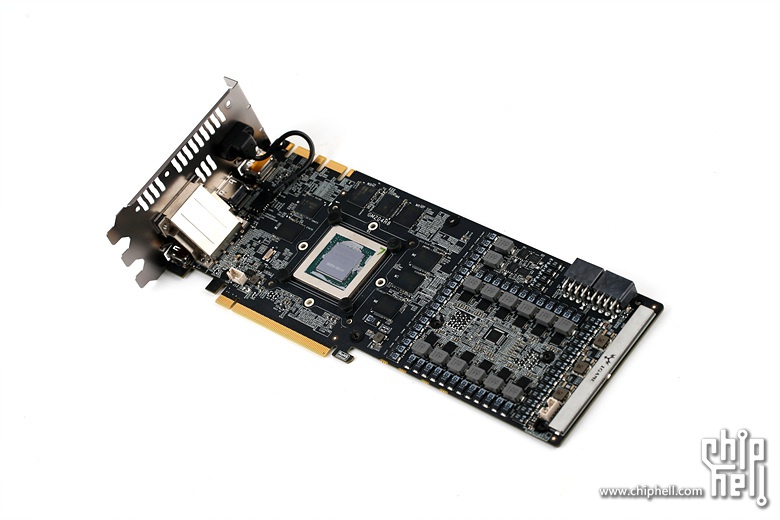

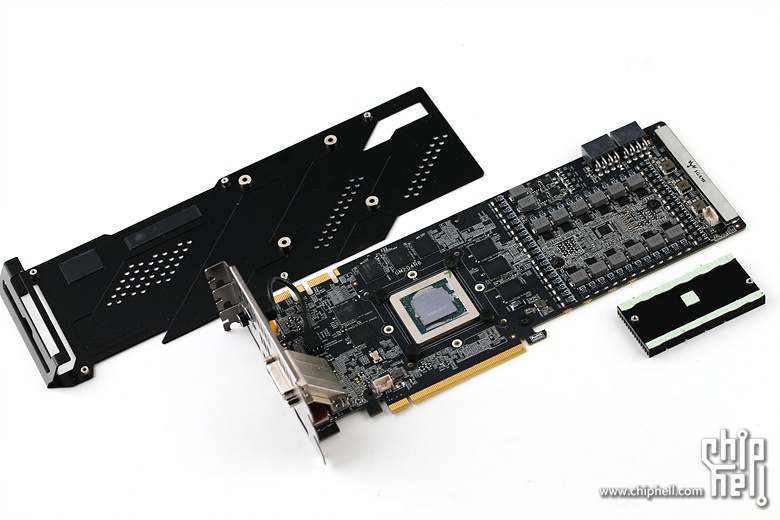

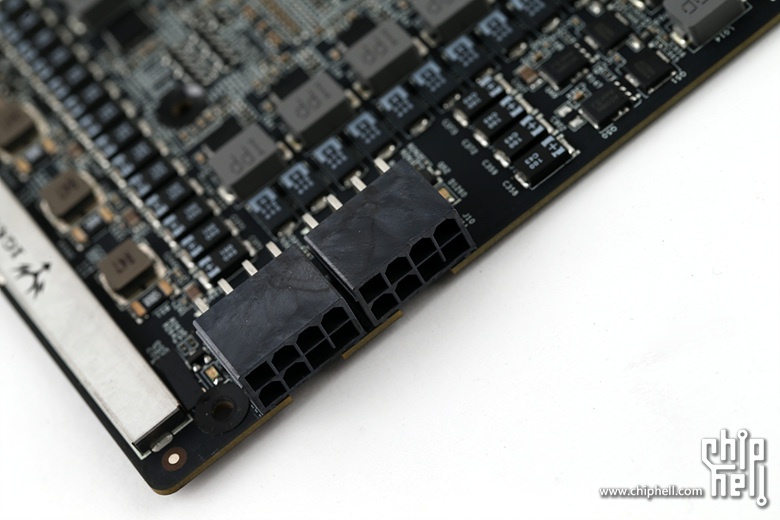

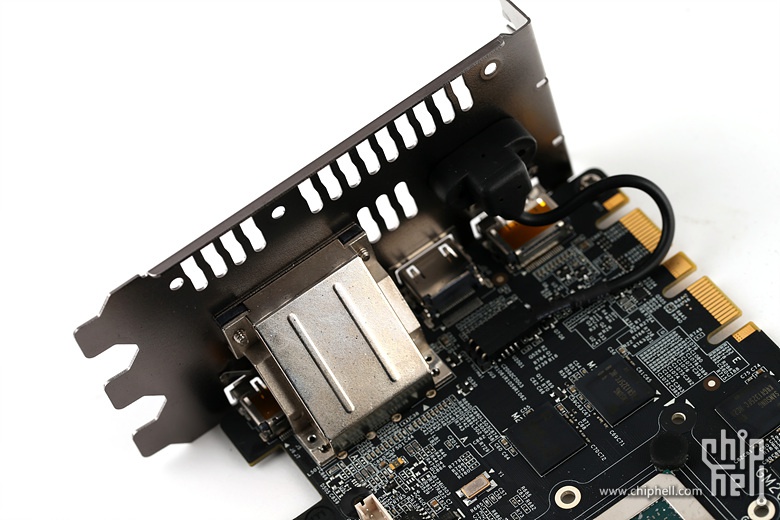

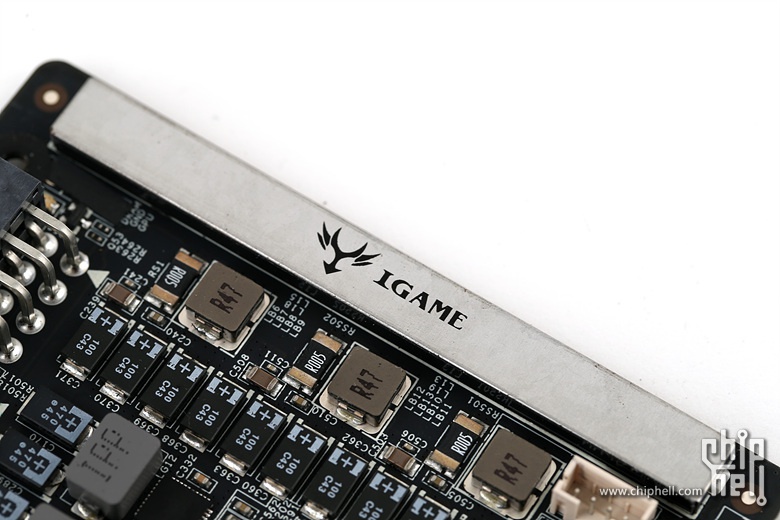

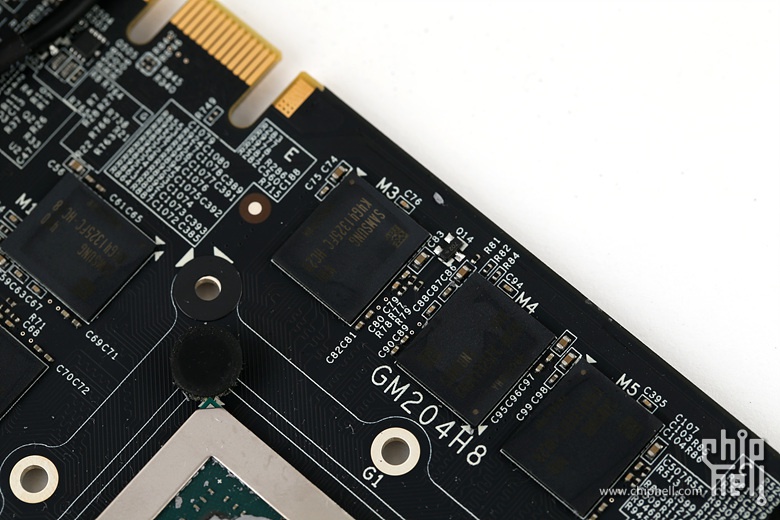

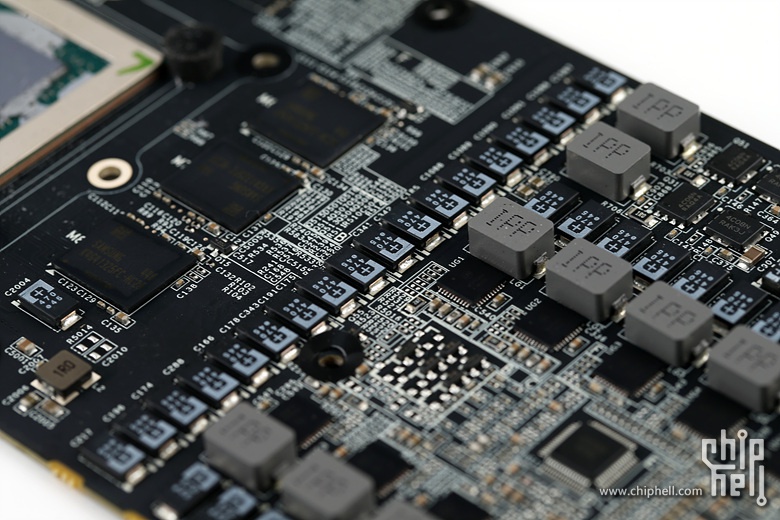

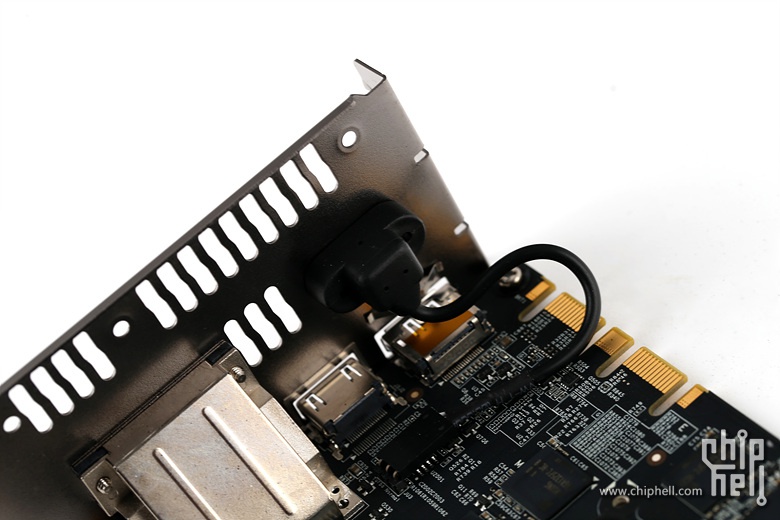

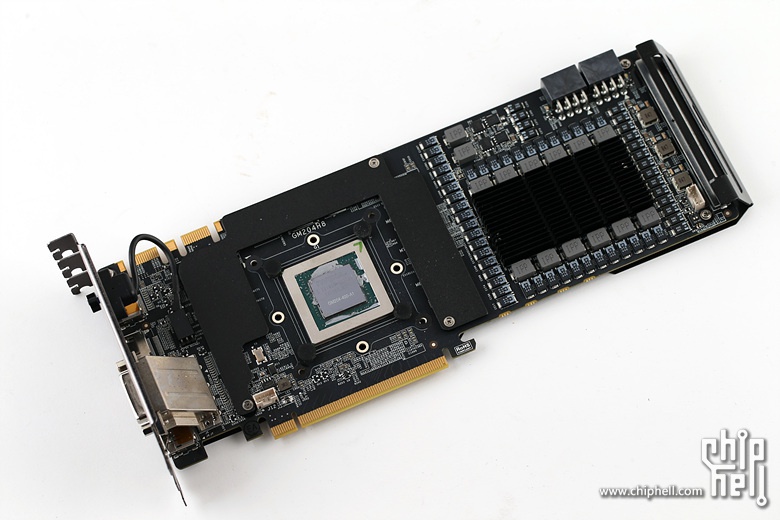

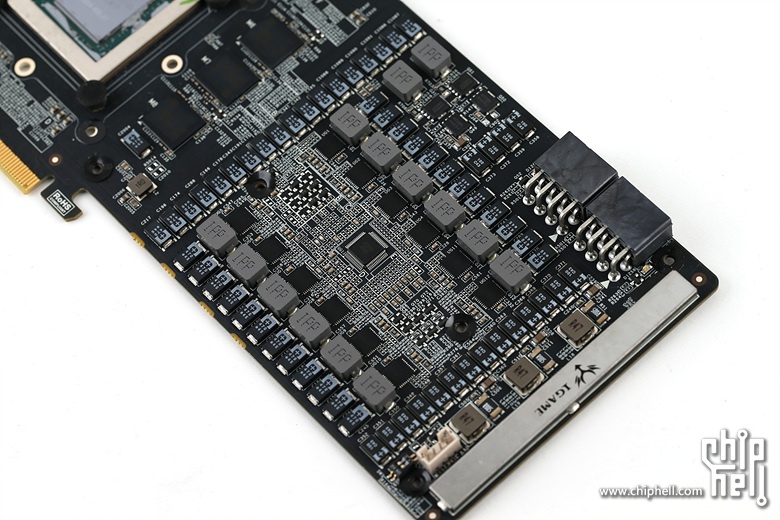

将主散热器和显卡PCB分离。 显存和供电部分都有独立的散热模块。 背板和供电散热片,从背板的导热贴可以看到背板也对PCB的散热起了辅助作用。 预装的散热器为均热板+热管的组合式散热。 均热板底座。 和均热板结合的散热片为大块的铝挤式。 而大约在这个位置的一段散热片可替换成附件中的冷头模块,这个设计可能是为了额外增加DIY的元素。 这里借官图示例一下冷头模块替换后的效果。 另一部分为六根热管焊接鳍片式设计。 “裸板”一览。 背面一览。 完整版GM204核心:GM204-400,对应GeForce GTX 980。 显存仍然是K4G41325FC-HC28 512MB/32bit GDDR5颗粒,共8颗组成4GB/256bit。 之前的九段GTX 780 Ti上就开始用上的12+2相供电。 PWM芯片为Onsemi uP9206。支持12相供电。 全新定制外观的电感。 全钽聚合物电容。 PCB尾部还有一段印有iGame LOGO的屏蔽罩。 其背面则是集成在PCB上的灯带,显示显卡负载。集成灯带的设计如今主板上已经很常见了,但是显卡上还是比较少见的,将来或许也是高端或者特色系显卡标配的元素之一。 就像DVI的屏蔽罩已成为标配一般。 “一键超频开关”的接线,实质为双BIOS切换。 供电接口为反置的双8pin。 |
