拆解解析

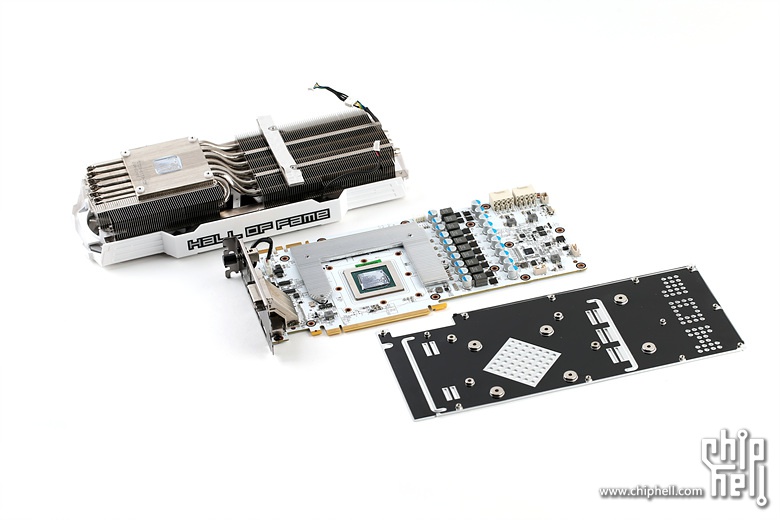

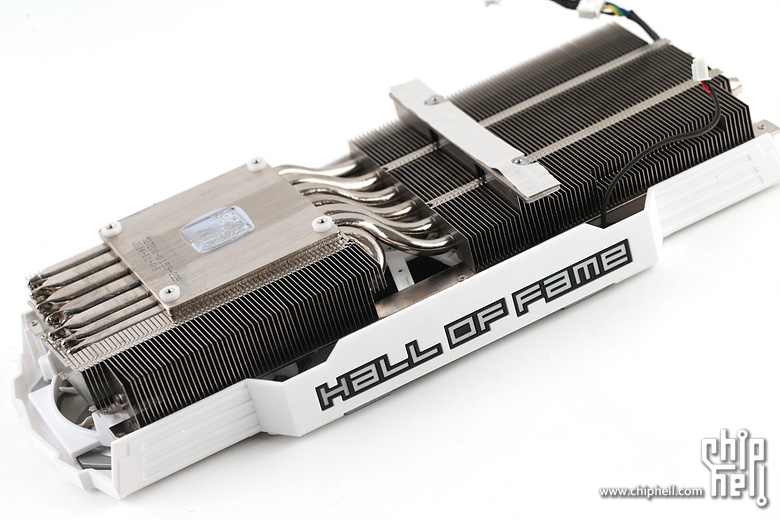

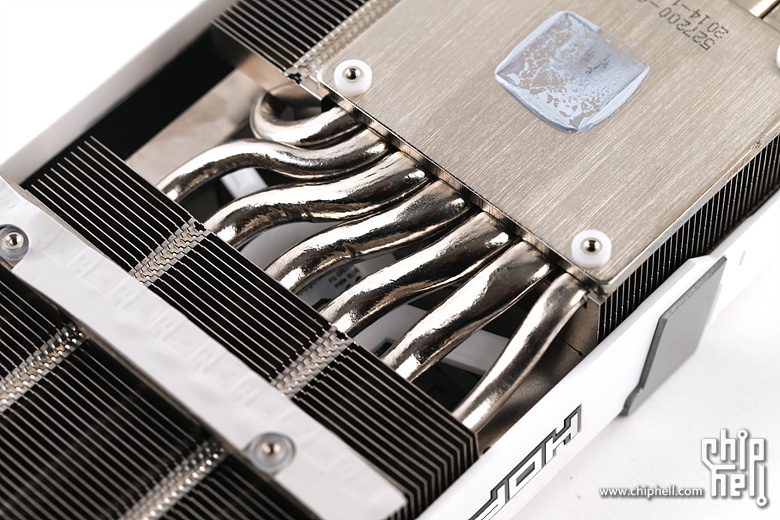

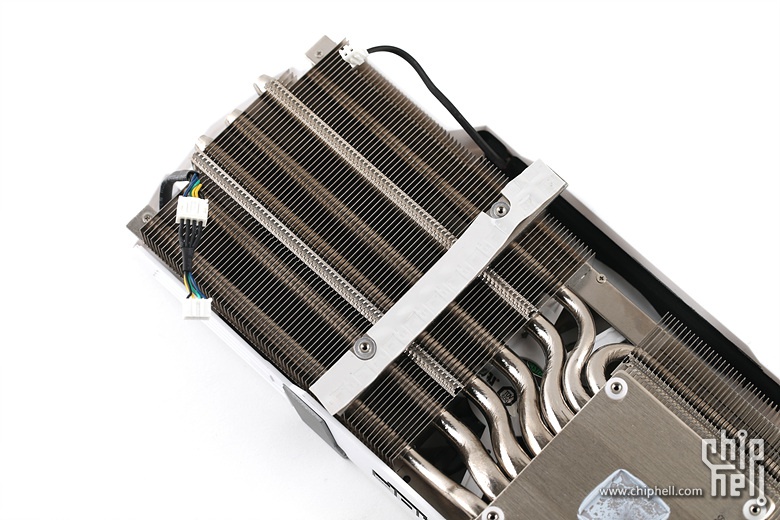

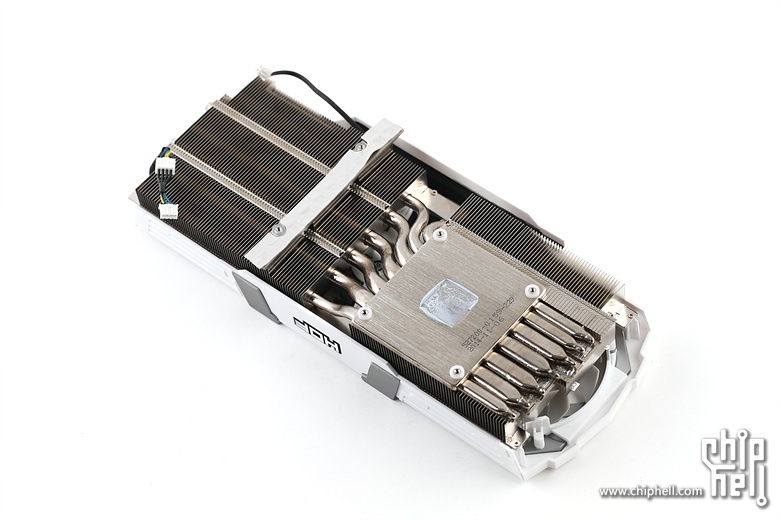

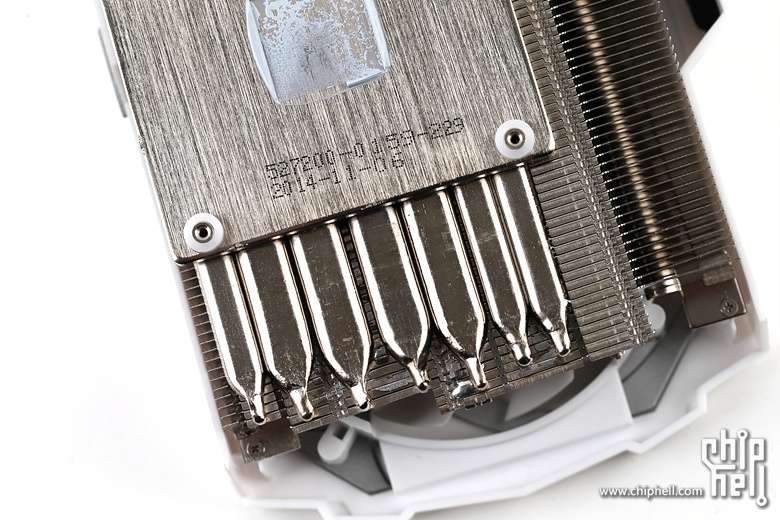

分解。 散热器仍是铜底热管铝鳍片的设计,热管多为一字排开,在垂直风道机箱内效率有略下降的可能。 底座一如既往地大,也是为了尽可能覆盖热管、相接触。 7热管 ,中间4根8mm,外围三根6mm。 供电MOSFET部分的散热一并在这个散热器上得到解决。 两段散热片阵列连接处的热管弯折部位。其中一根热管做了U型弯折增加同边散热片的导热范围。 虽然加厚的散热器增大了散热面积,不过这种结构的散热器靠近核心端的散热片的热管与鳍片的接触范围始终是个遗憾。 |
昰昰暃暃: 花驰总算舍得上背板了。
