产品解析
首先来看包装，风格上和普通版本有很大的不同，标志性的龙图腾以及GAMING大标题等都不见了，取而代之的是显卡本体的照片。
正如包装上一角标注的那样，100ME版附带了哭妹4的序列号一份。

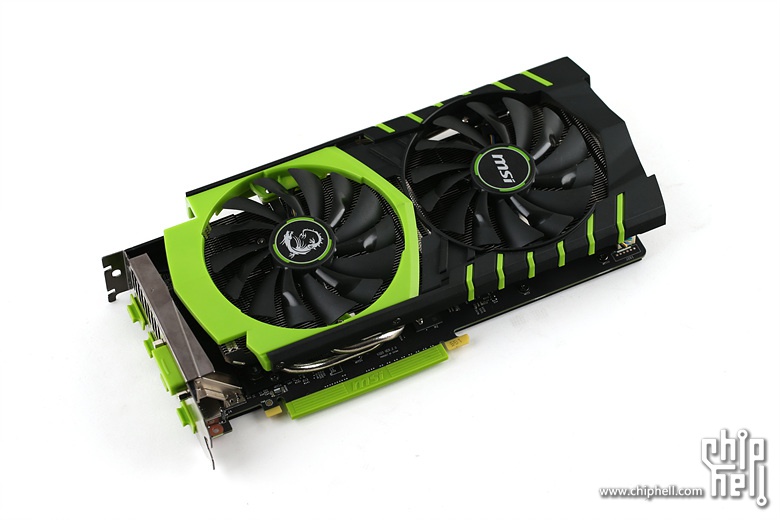

显卡本体。相较于普通版本，红色的元素都换成了正宗的NV绿。这其中也包括了所有的保护套。尺寸上大致没有区别。

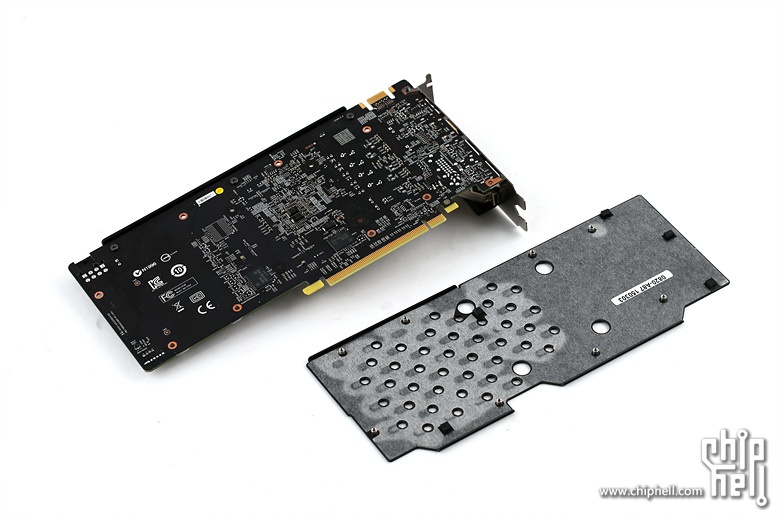

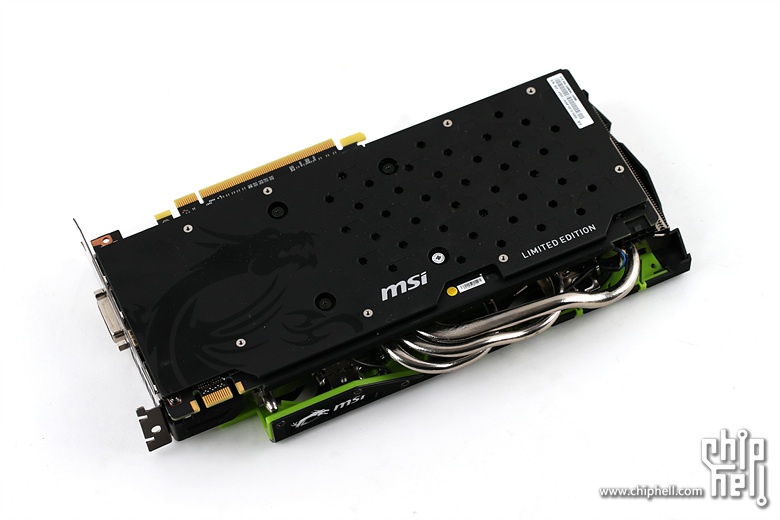

说尺寸大致没区别是因为背面则多了一块背板，增加了厚度。印有GAMING龙图腾图案和MSI LOGO。

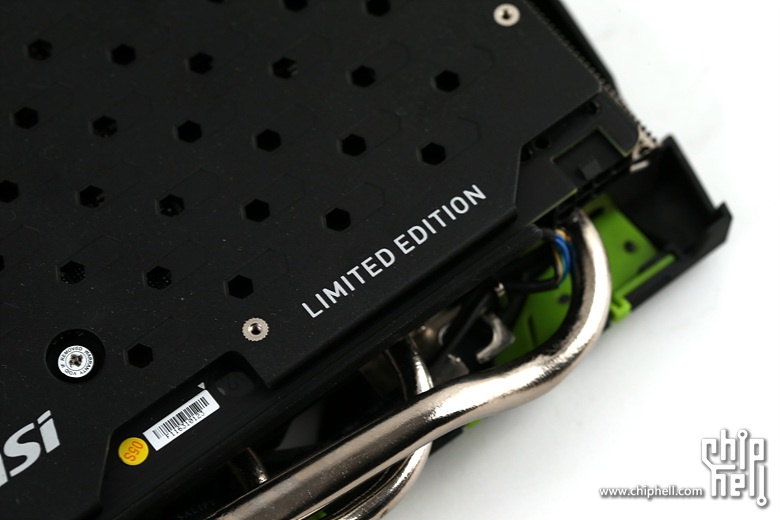

号称限量版。
顶部的灯光LOGO健在，开机会发现也变成了和主题一样的绿色，而非普通版的白色。

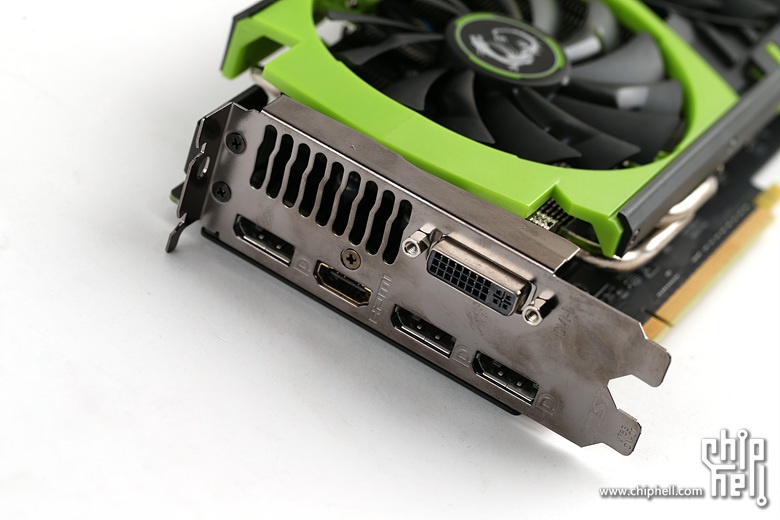

接口配置仍然是3DP+HDMI+DVI。

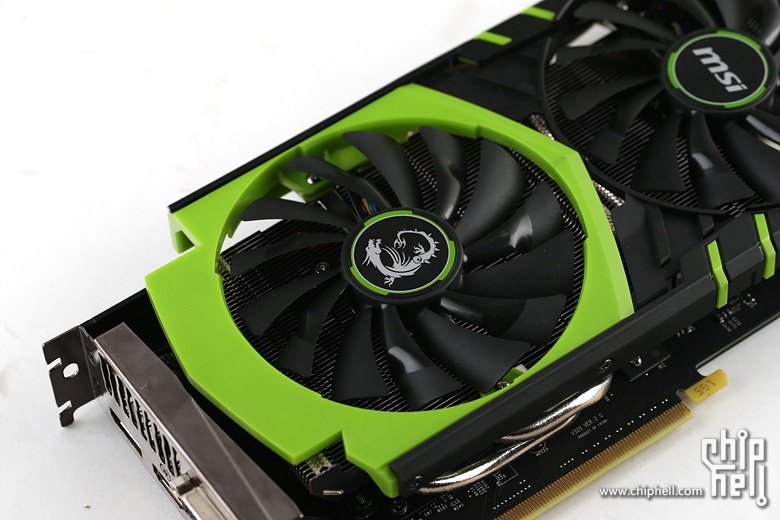

和普通版相同的双10cm风扇。

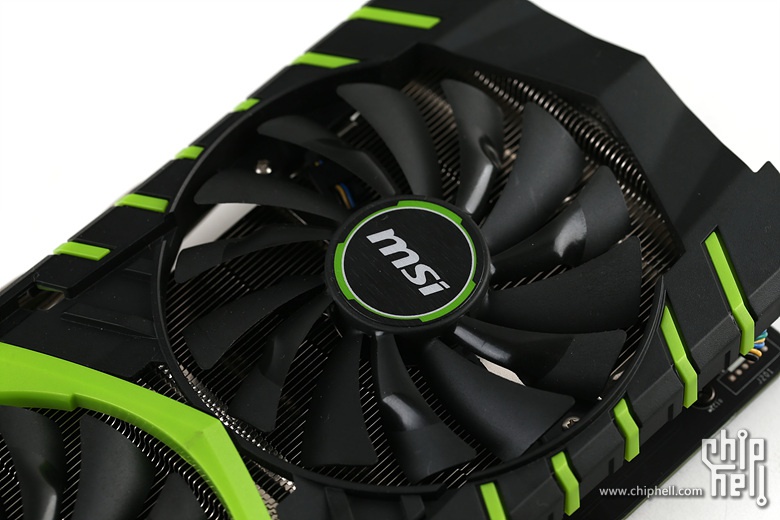

风扇上的LOGO并没有像普通版那样彻底主题色化。

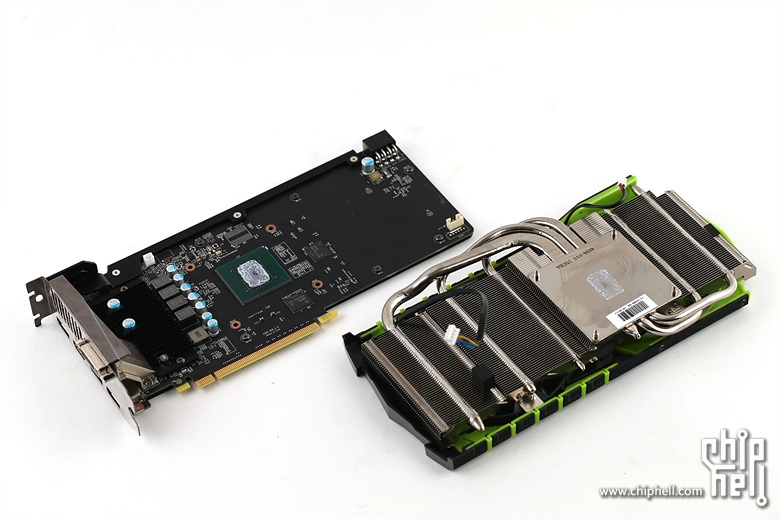

拆解。至此应该可以看到100ME和普通版其实只有颜色上，附件和背板上的区别了。下面就快速带过了。

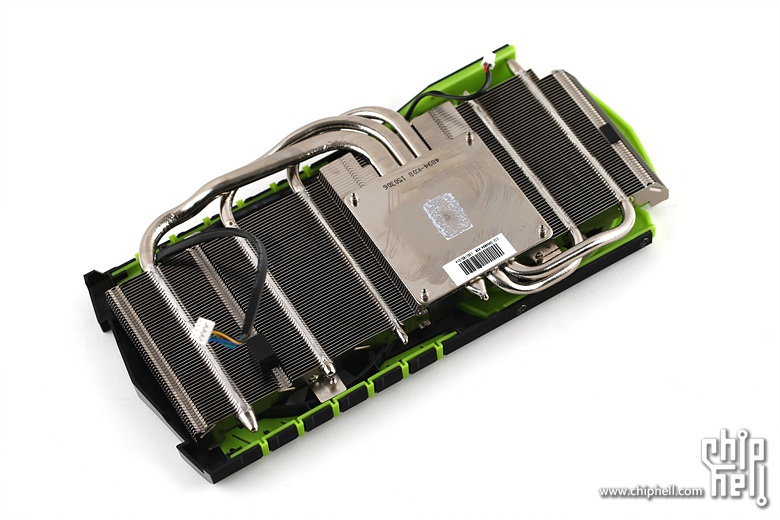

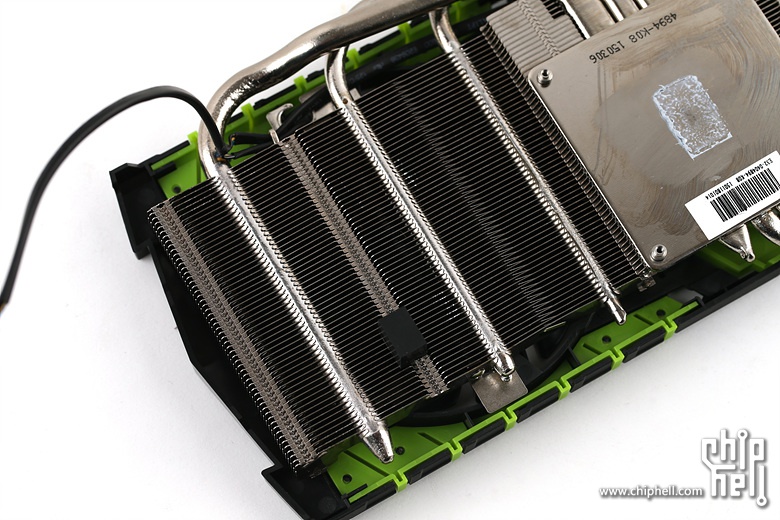

三热管版本的TwinFrozr V散热器。S型热管排布。
热管采用8mm+2×6mm。

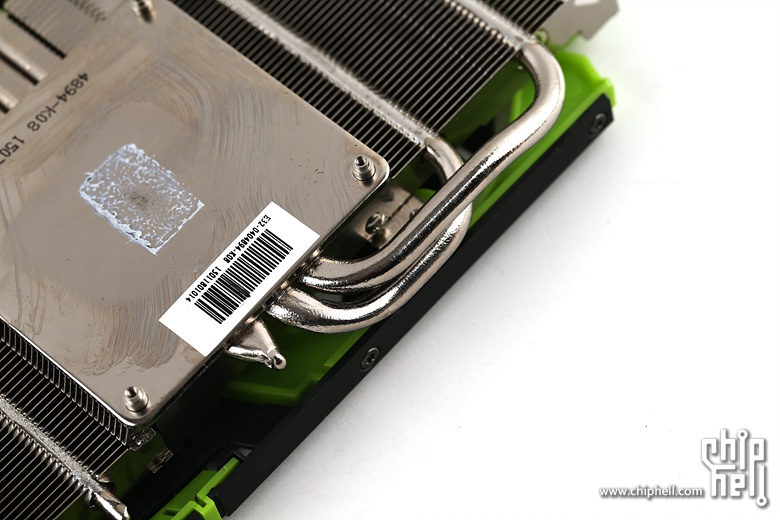

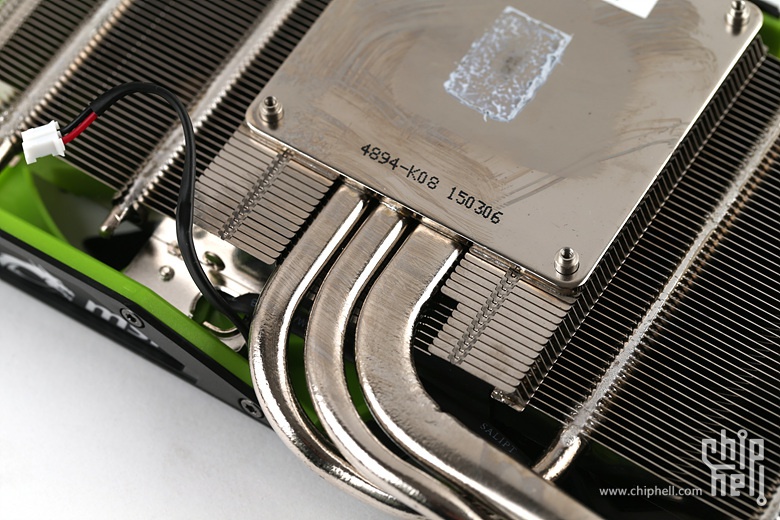

仗着底座大干脆把条码标签放这里了。
散热器全镀镍，热管和鳍片焊连。

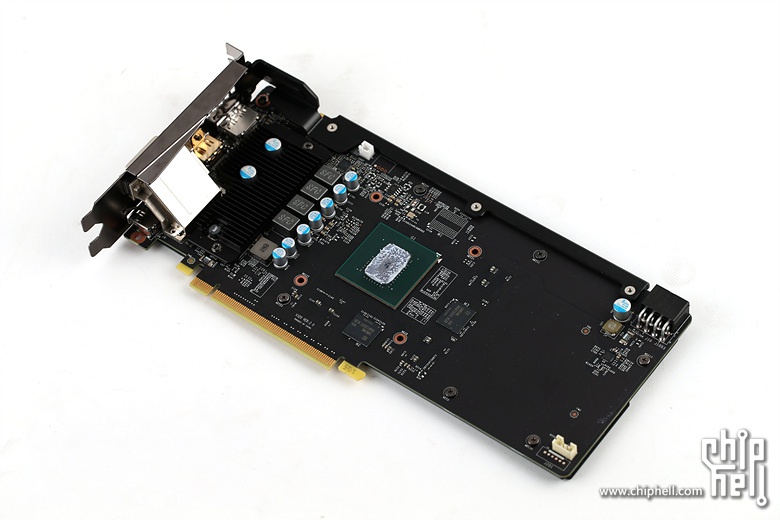

PCB仍然是这个基于公版修改而来的拉长版。作为纪念版不在这些空位画点什么？毕竟GAMING主板中的普通型号中，角落上都有特制的GAMING字样走线。

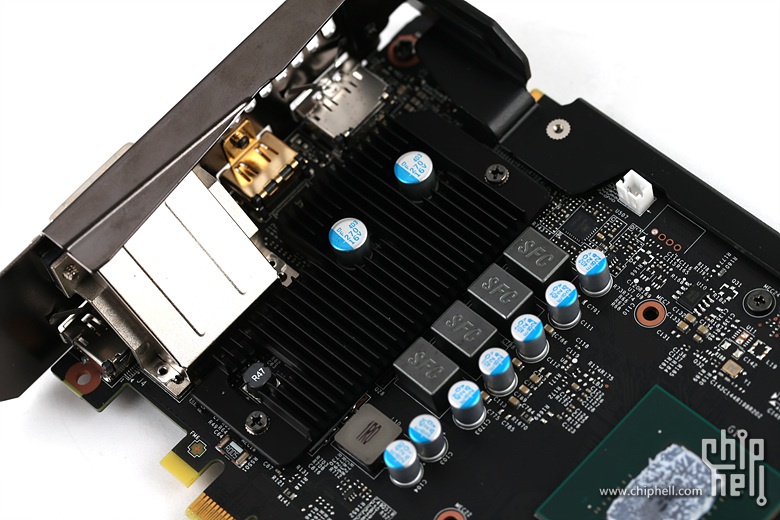

独立的供电散热片。

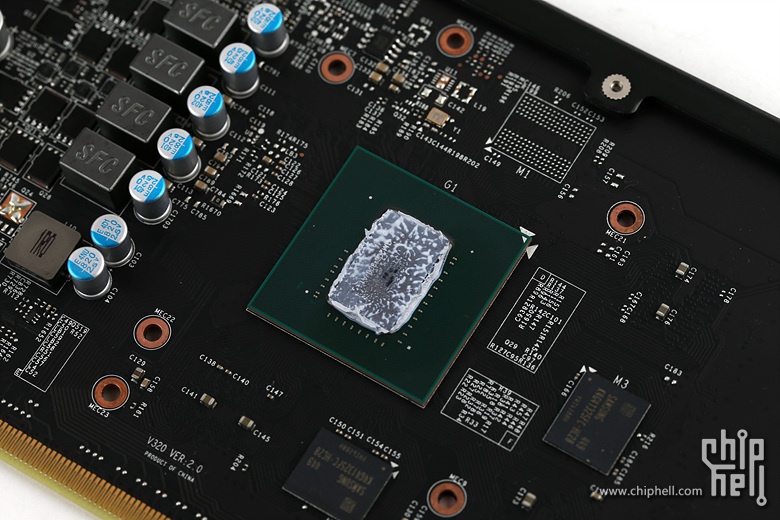

GPU芯片：GM206-300。

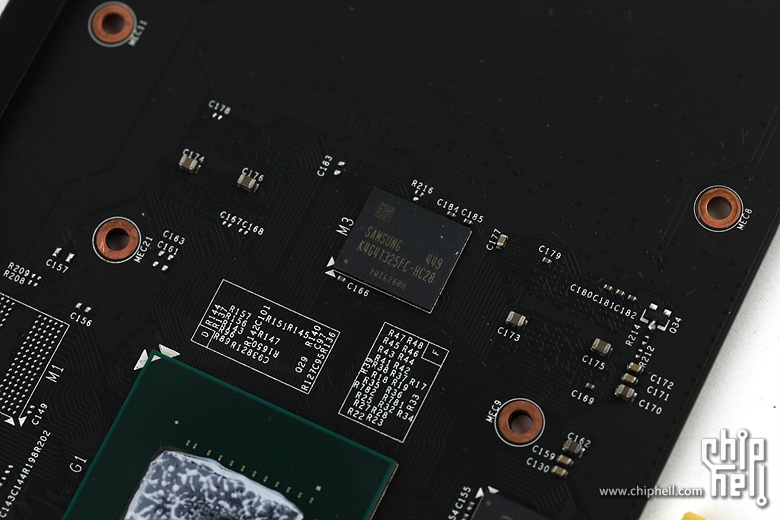

收到的样品采用的显存依旧是K4G41325FC-HC28。

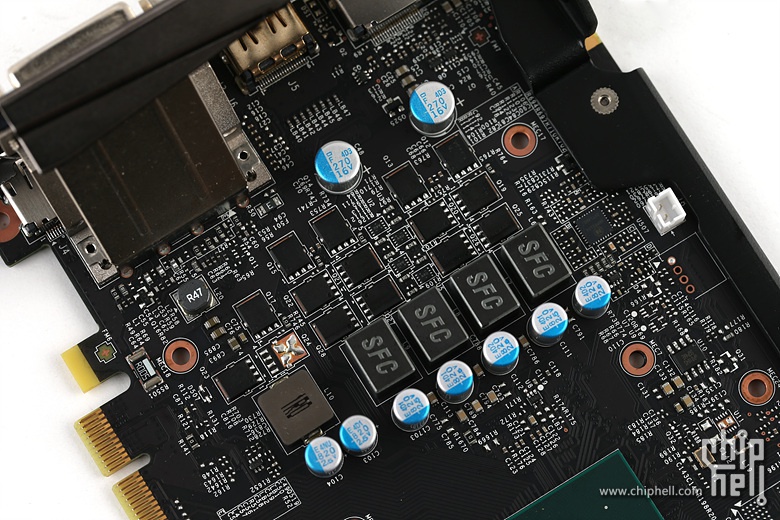

4+1相供电。显存供电的空位依旧。

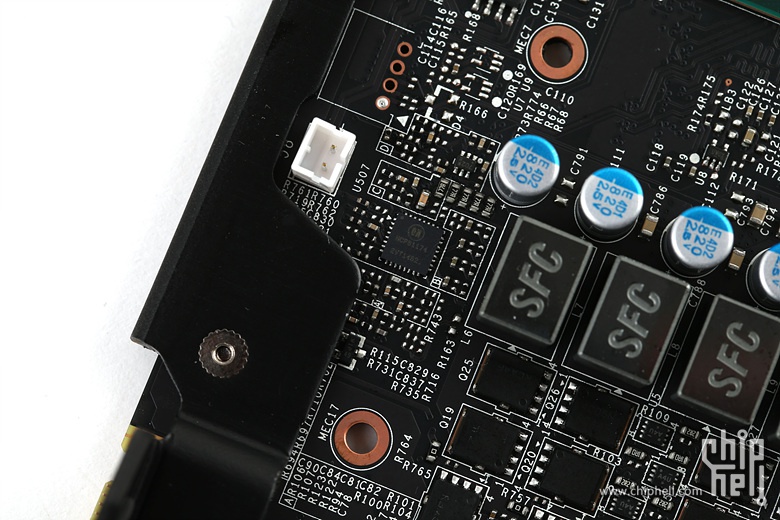

PWM芯片仍旧是标配的NCP81174。

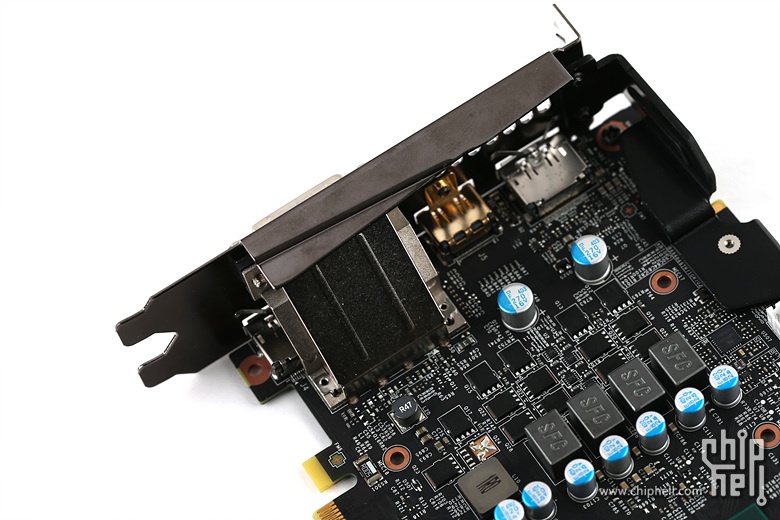

HDMI接口被镀成金色，DVI接口带屏蔽罩。

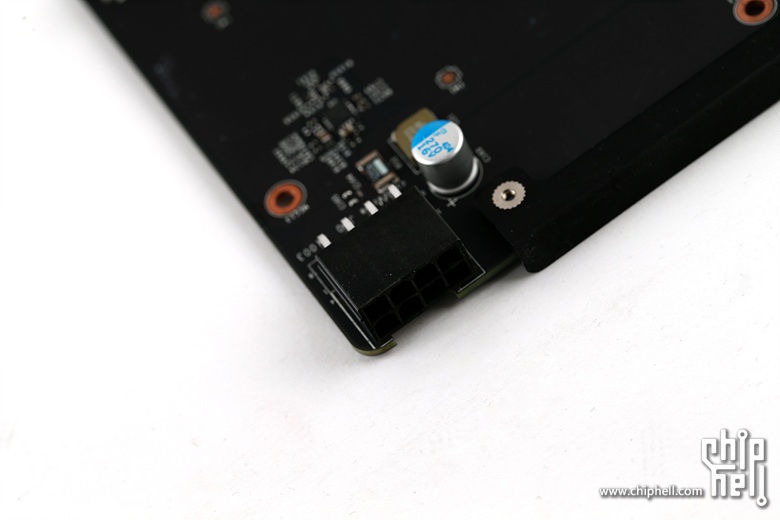

供电接口为单个PCIe 8pin，易插拔的反向安置设计。。
|
