拆解解析

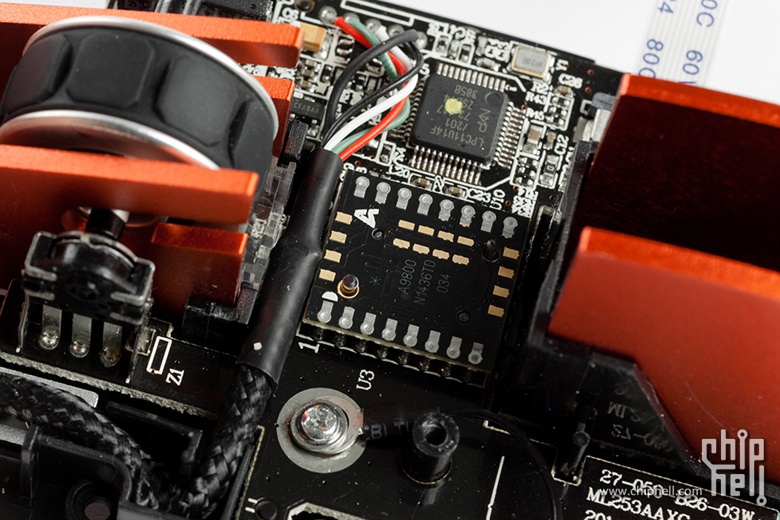

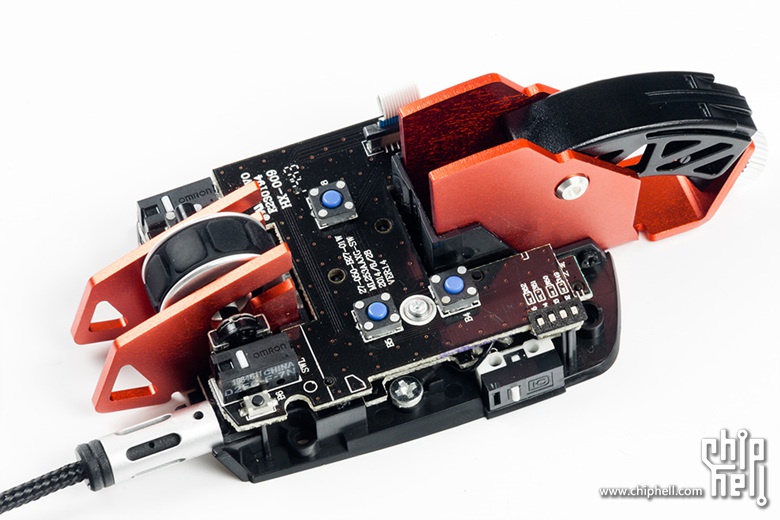

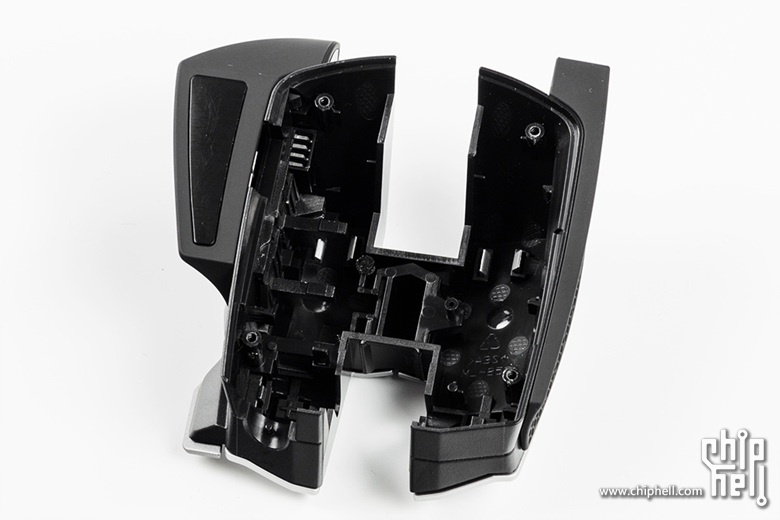

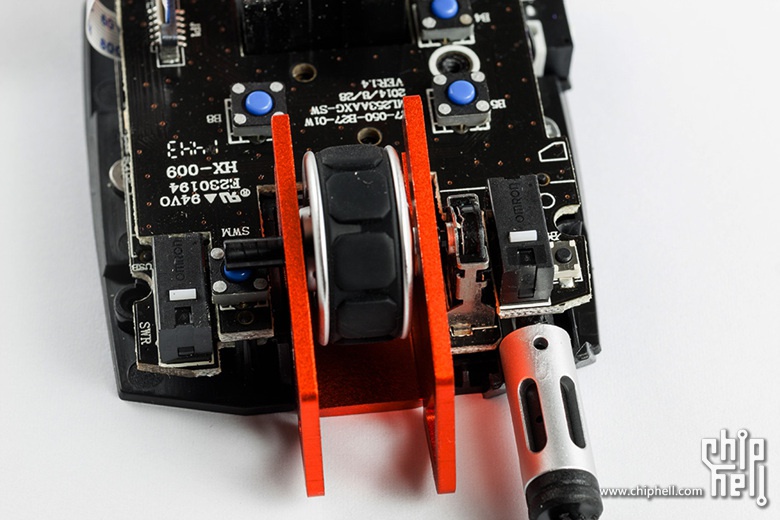

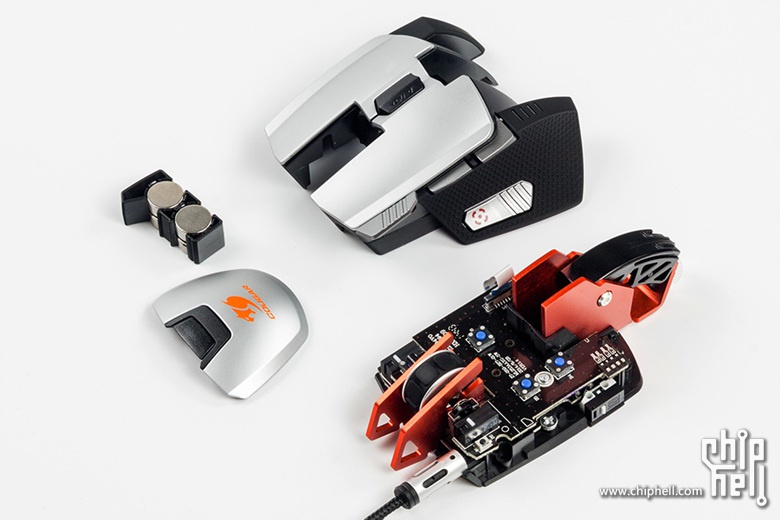

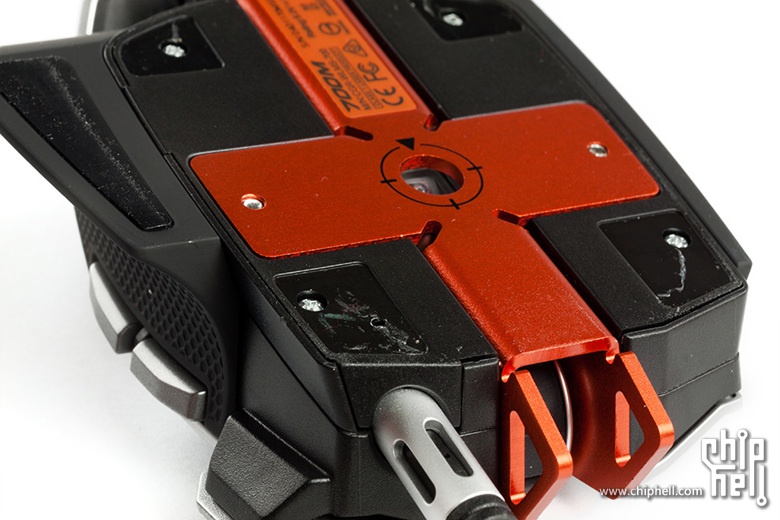

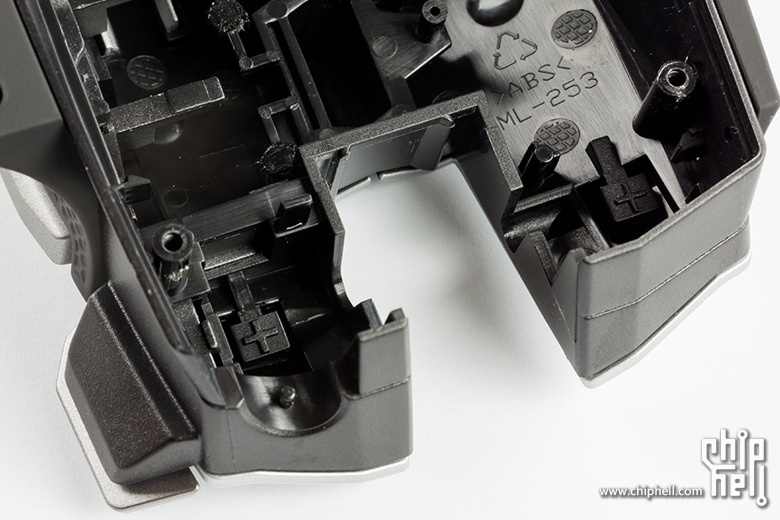

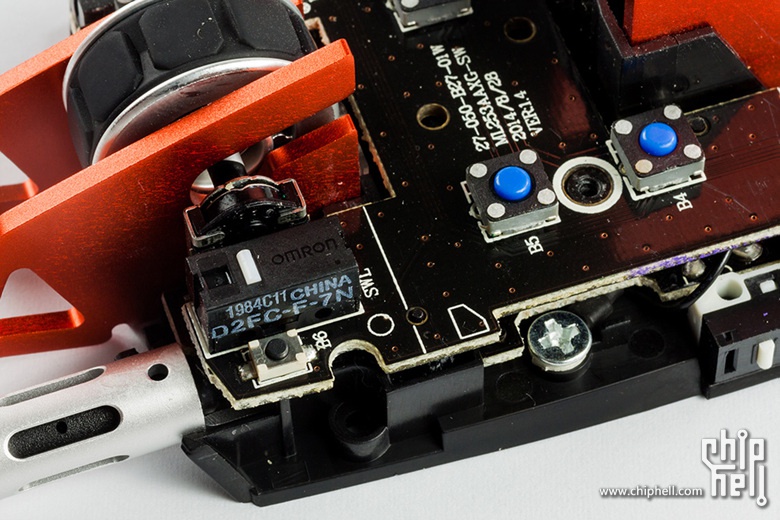

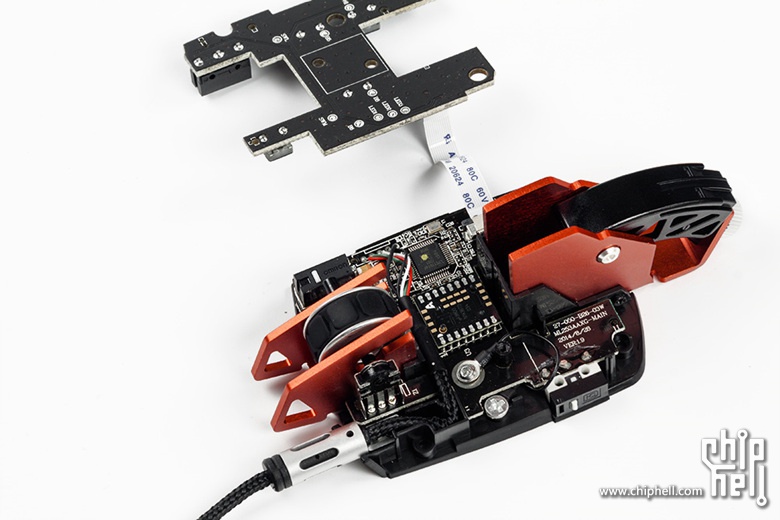

虽然结构看似复杂,但要打开700M并不是很难,底盘的四块脚贴掀开,柠掉四颗螺丝,整个上盖就能提起了。 主要的组成部分如下,尾板和配重本来就是活动部件,上盖虽然有很多块组成,但仍可视为一个总成。 整个上盖部分全部为卡榫及塑料铆接结构,不再进一步破坏了。 看下底盘,铝合金十字架和塑料底盘构成另一个总成结构。 由于镂空及分块的结构所限,板子的面积相对较小,但采用了分层的方式,上下两块板子通过排线连接。 左右按键使用了欧姆龙的7N微动,中规中矩吧。侧面HC的白点微动对应狙击键。 除了左右键及狙击键,滚轮下压、两侧键、dpi调节及左键旁边的功能键都是圆形按钮的小微动,手感比较呆滞,不过并非频繁使用,倒也无妨。 通过拆解可以看到左右两个微动分别在上下层的板子上,高低落差明显。 相应的上盖按键结构也是高低分布,十字按键柱。 9800的引擎,旗舰心脏,没什么好说的。 拆到这里基本上想要了解的东西都可以看到了。用料及做工方面没什么惊喜,不拆解也猜到个八九不离十吧,在这么小的空间内集中这么多按键,我反倒觉得在按键触发结构及上盖的设计上,花费的工服要比板子大呢,和MMO7似乎有那么几分思路上的相近。 |
shamino: 实际上这个鼠标手感很好,虽然结构上有山寨,但个人认为更多的是改进,RAT只能是个玩具,但是这个真正可以作为日常游戏用。再说一点驱动,不知道是作者不玩驱动 ...
