产品解析
外包装依旧以猫头鹰图案为封面。和自家同系列R9 390款的区别仅在于条幅上的型号名。

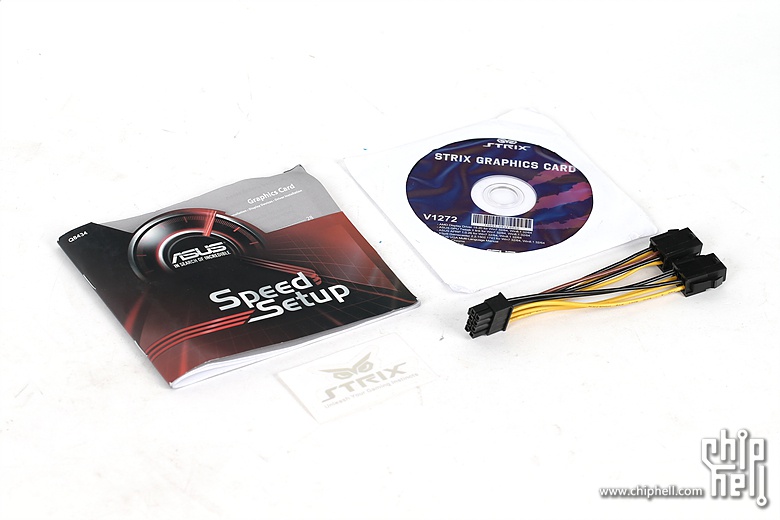

附件：说明书、光盘、贴纸、双PCIe 6-pin转单8-pin接线一条。
显卡造型和同系列的R9 390款完全一致。非公版设计，黑红灰配色，三风扇开放式散热器。

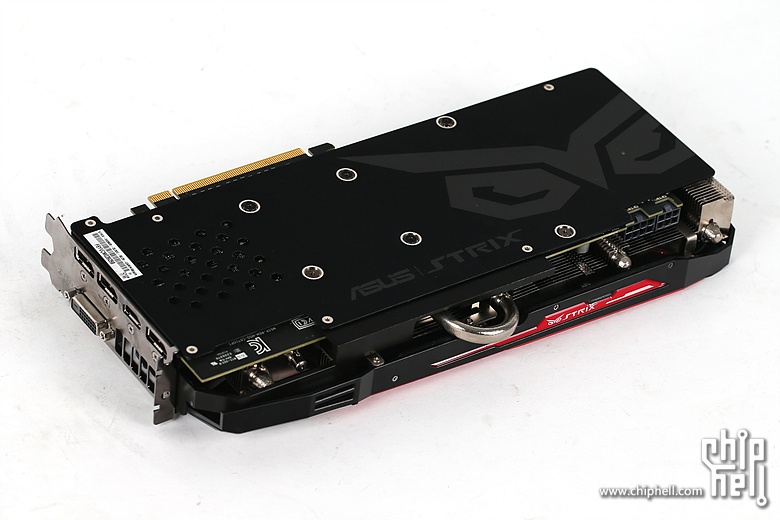

背面依旧附带一块带STRIX系猫头鹰图腾图案的背板。

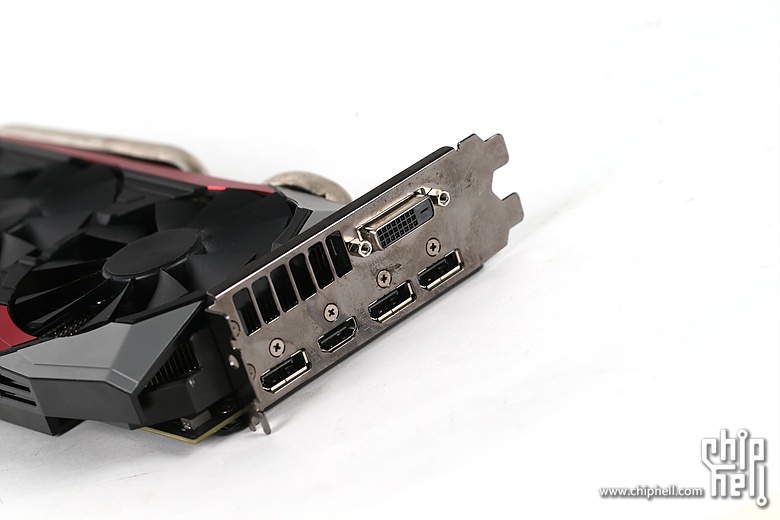

接口为三个DP、一个HDMI和一个DVI-D。

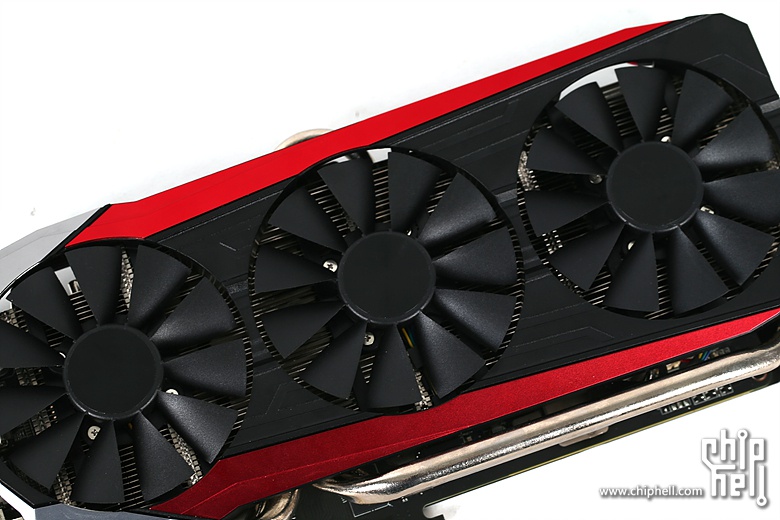

三颗带有被ASUS称为Wing-Blade扇叶设计的风扇。
顶部的STRIX LOGO灯。

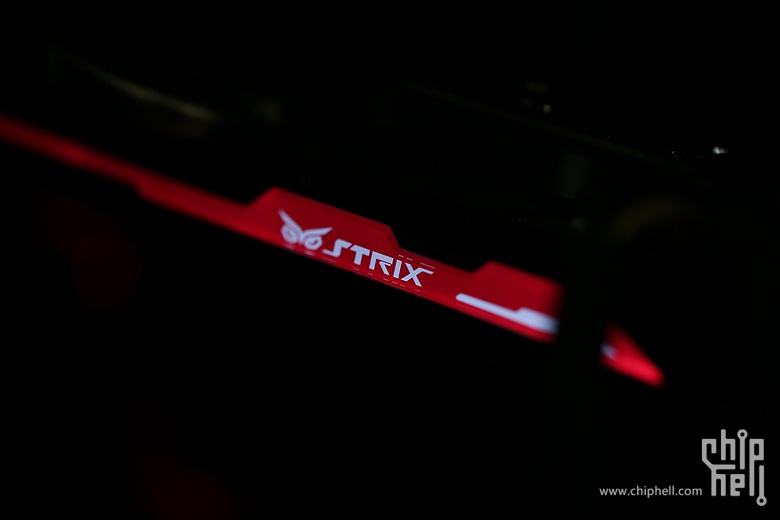

通电效果。

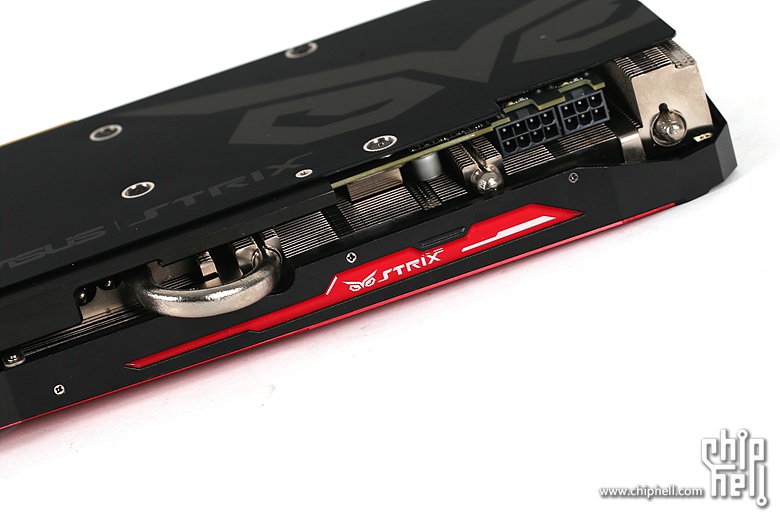

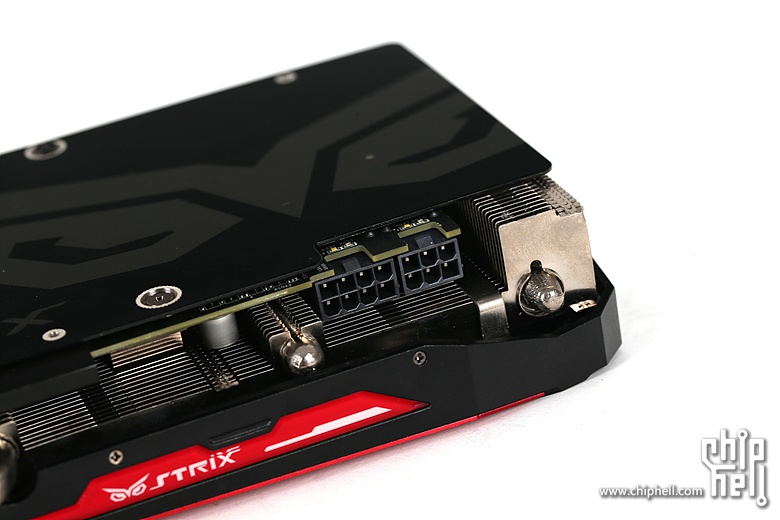

PCIe 6pin+8pin双电源接口。散热片略超出板卡部分，同时进一步再利用这段空间扩展面积。

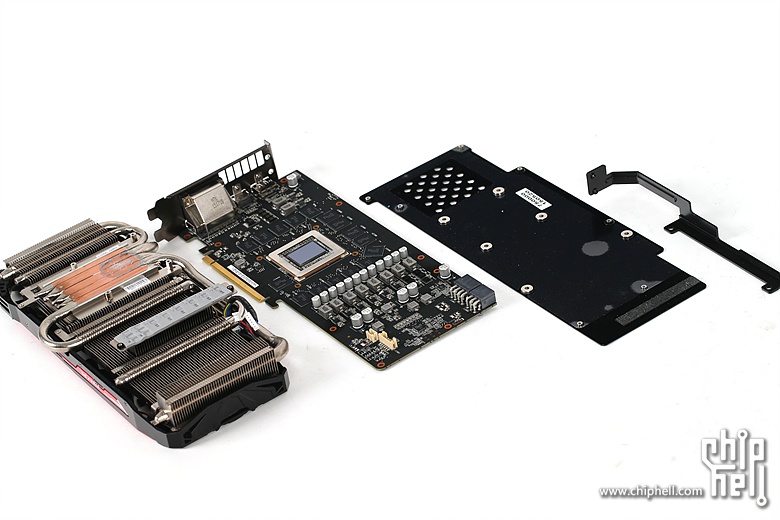

分解：散热器、板卡、背板、加固条。

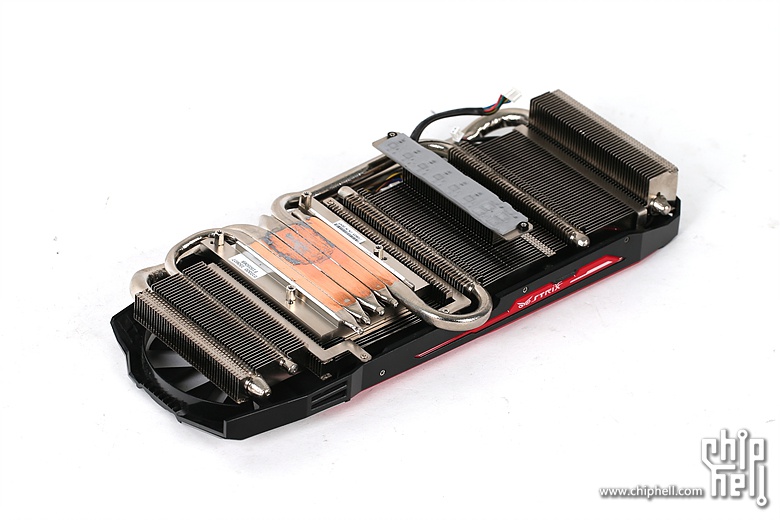

散热器是和同系列390款完全相同五热管铝鳍片散热。
祖传的DirectCU“热管不触”底座。

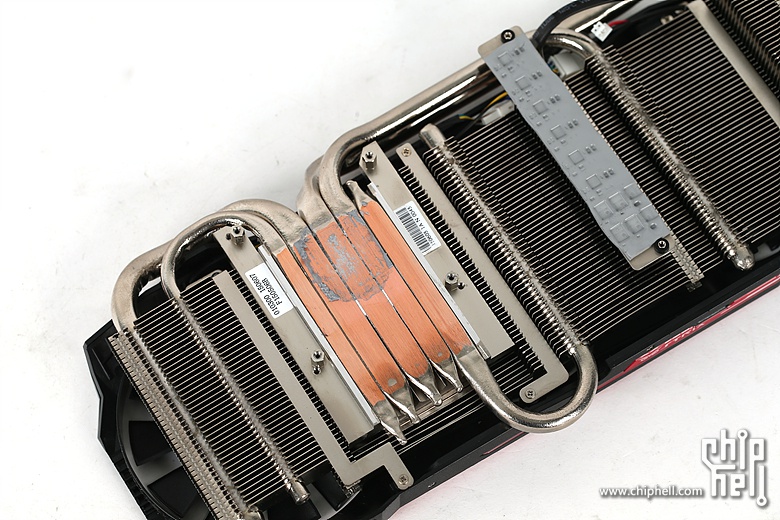

2条10mm、2条8mm和1条6mm热管，以U型弯折后延伸到散热片各处。

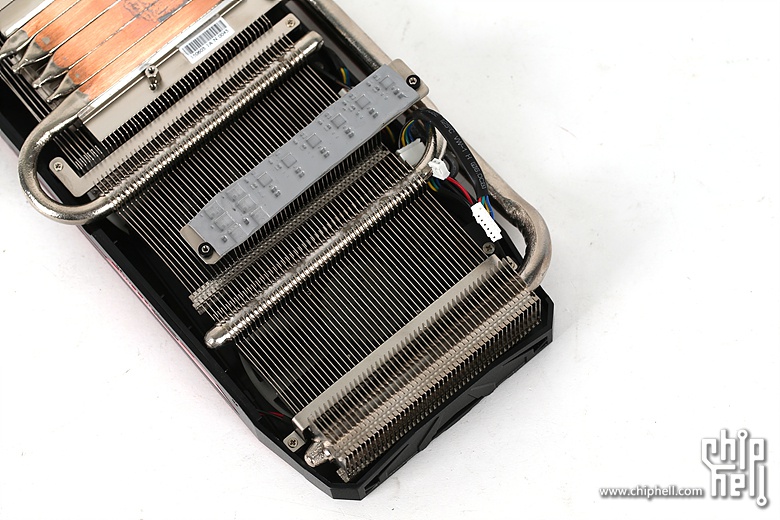

针对供电MOSFET部分额外附加了散热片，通过导热贴接触。

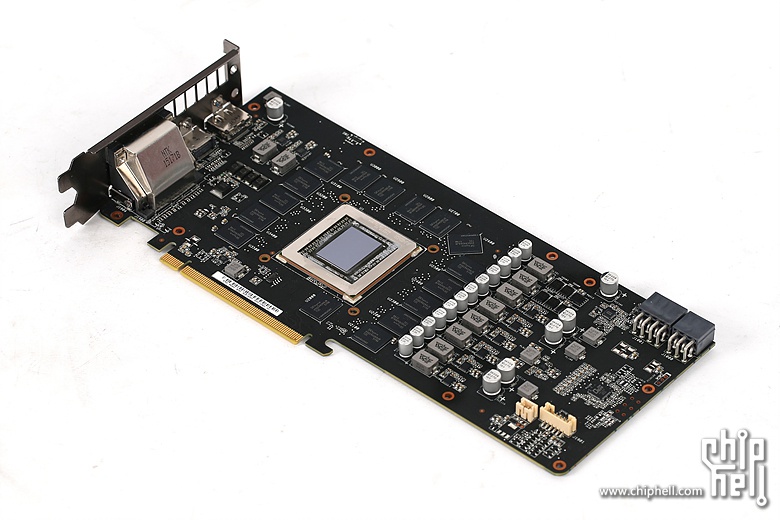

整个板型和同系列的R9 390款也是完全相同。
背面。

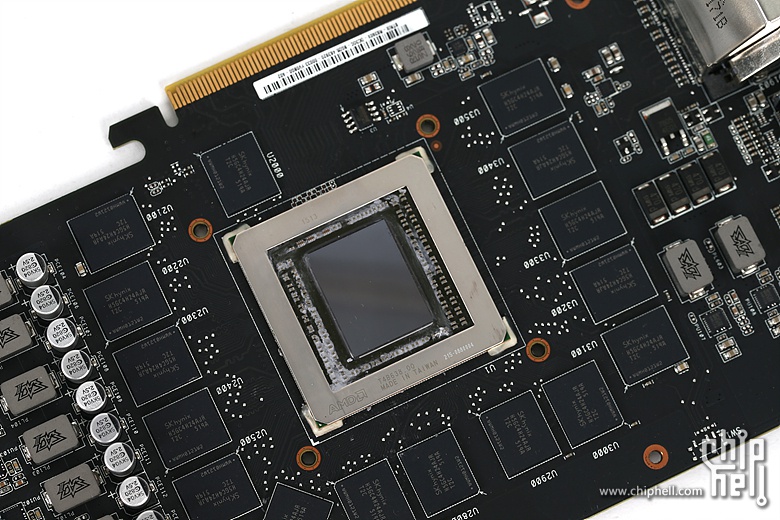

唯一不同的则是GPU。但从外部来看只有边框上的编号不同。内在上R9 390X所使用的是完整版Grenada（Hawaii）核心，内部运算单元并没有被屏蔽。
16颗SK Hynix H5GC4H24AJR-T2C GDDR5 SDRAM显存颗粒组成8GB大容量，总位宽取其512bit。

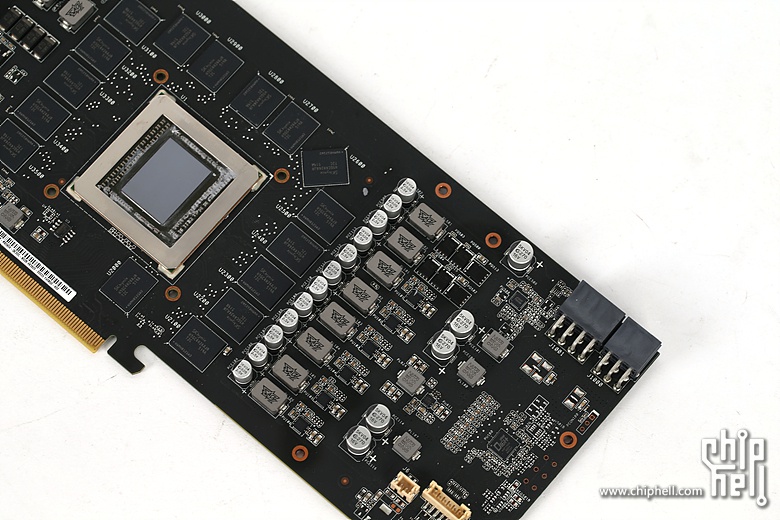

6相核心供电+2相显存供电。

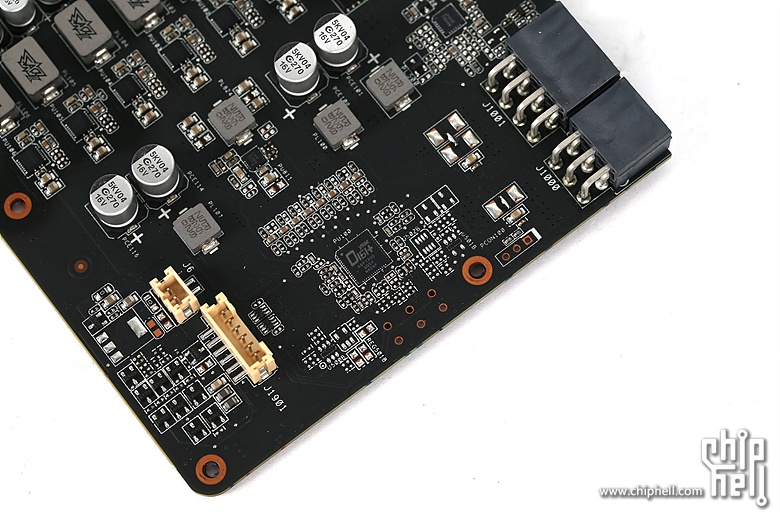

ASP1300 PWM控制芯片。
2相VDDCI供电。

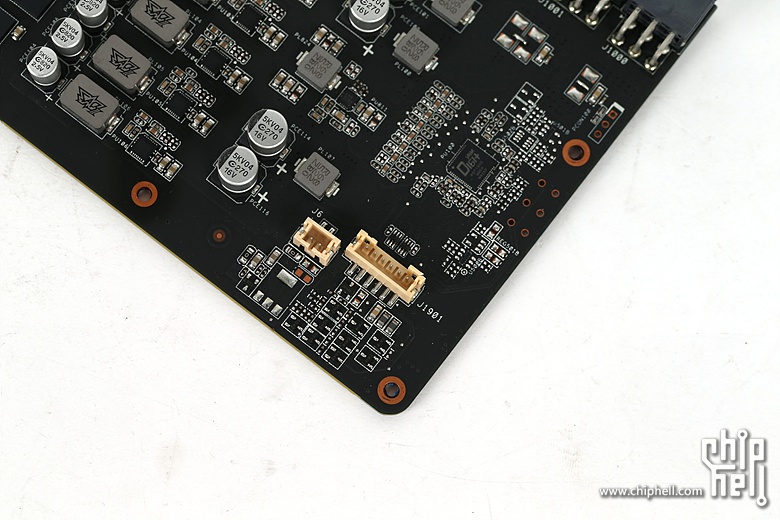

顶部灯的接座与ASUS常用的5pin风扇集线接座。

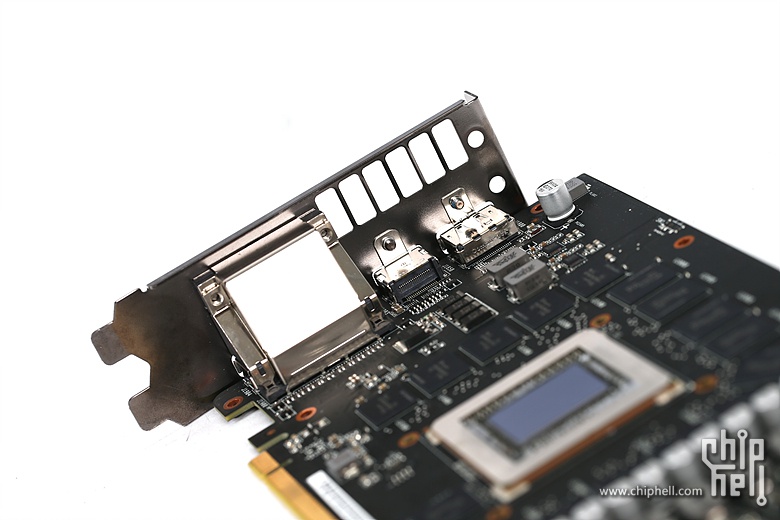

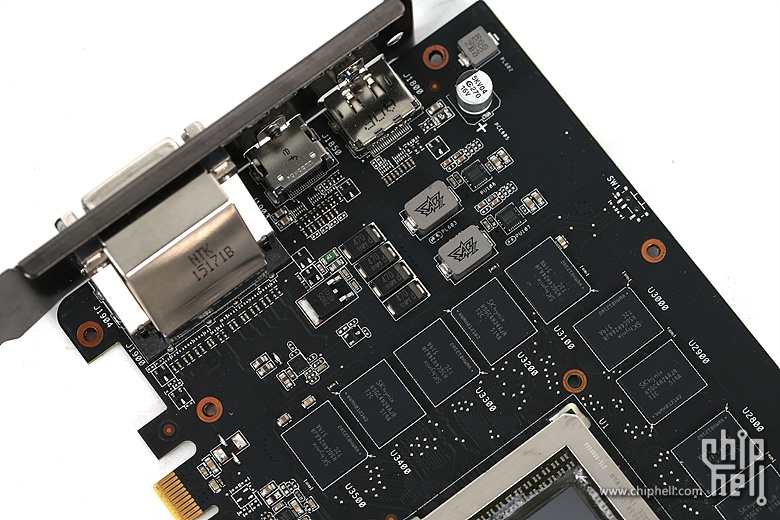

梯形的DVI屏蔽罩。
|
