内部解析

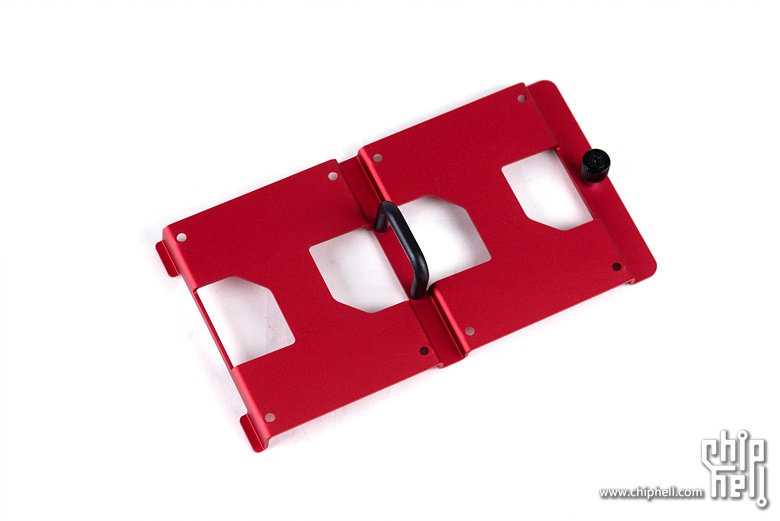

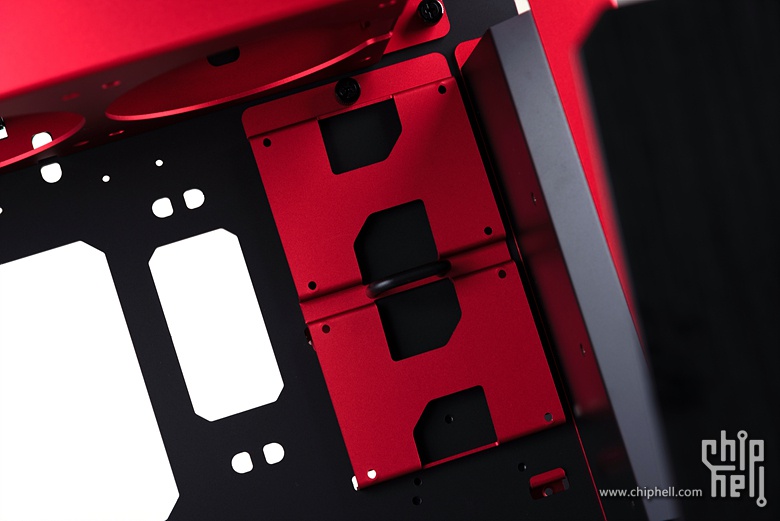

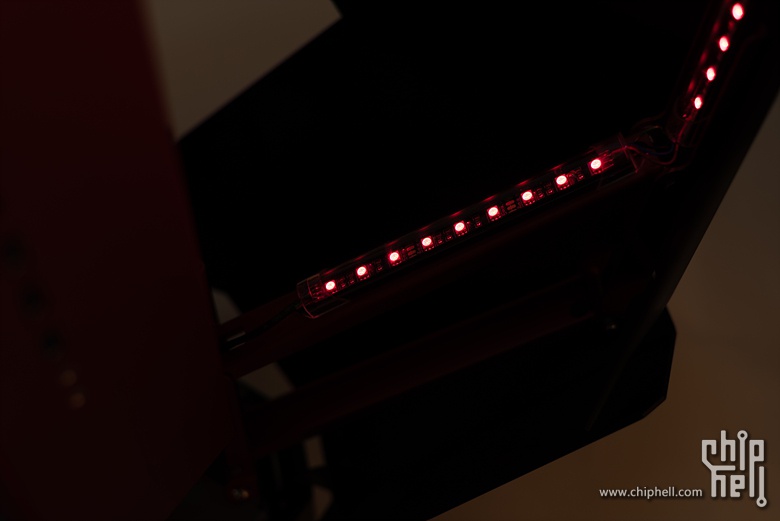

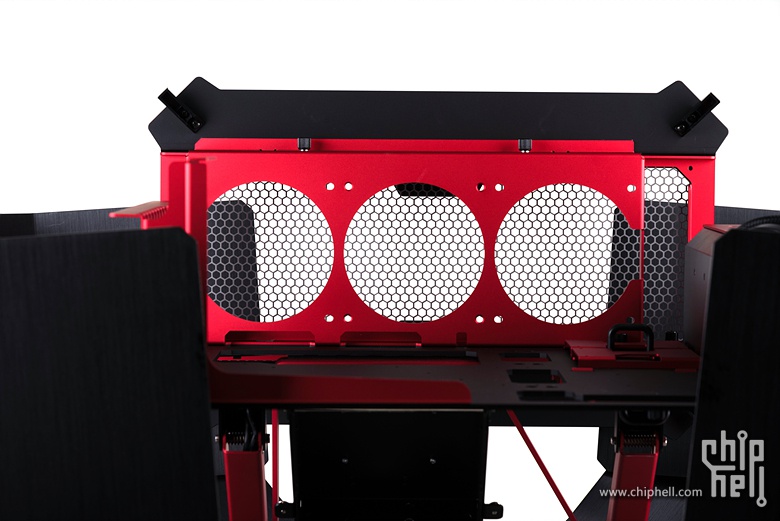

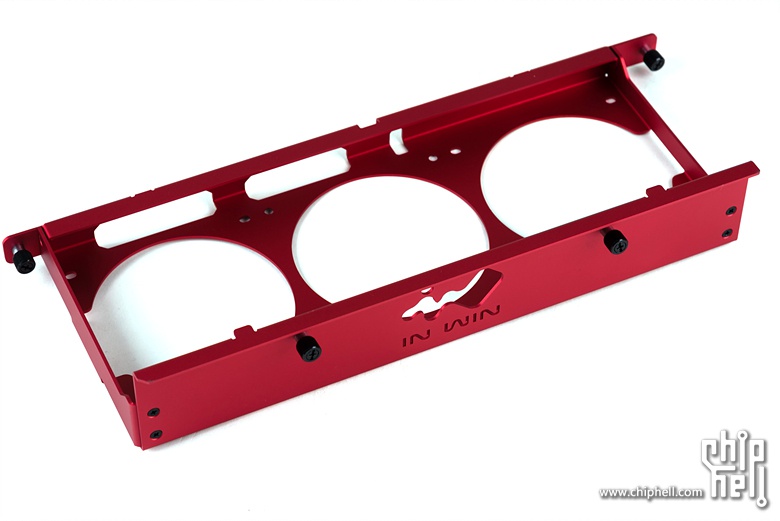

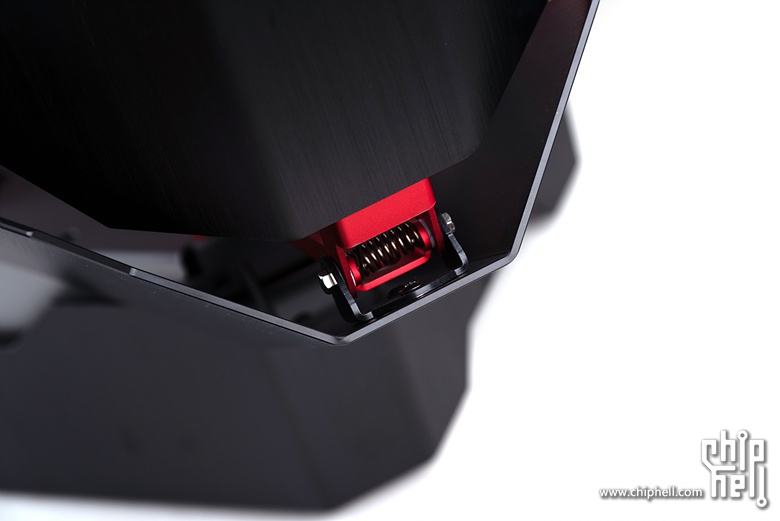

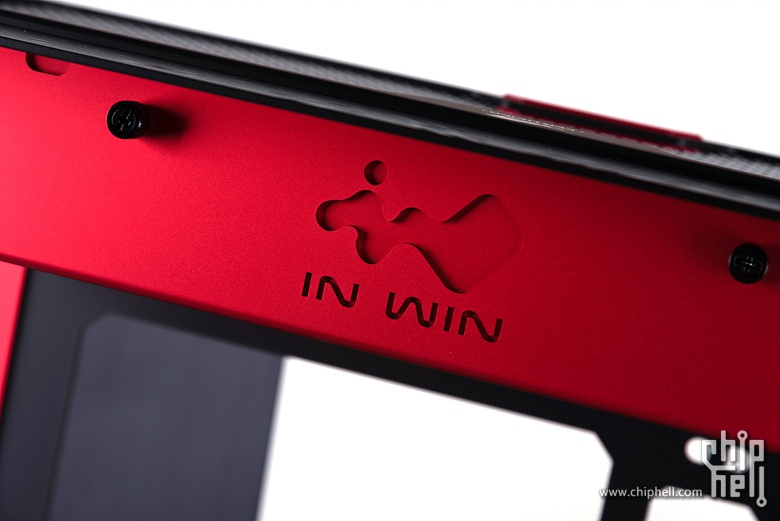

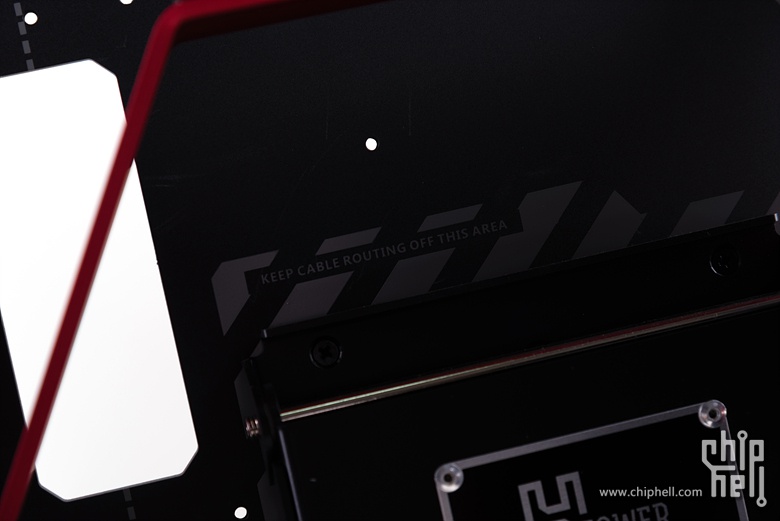

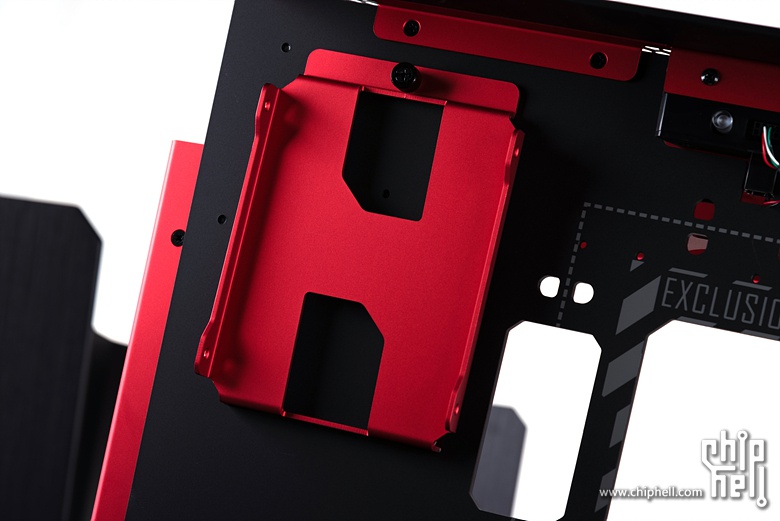

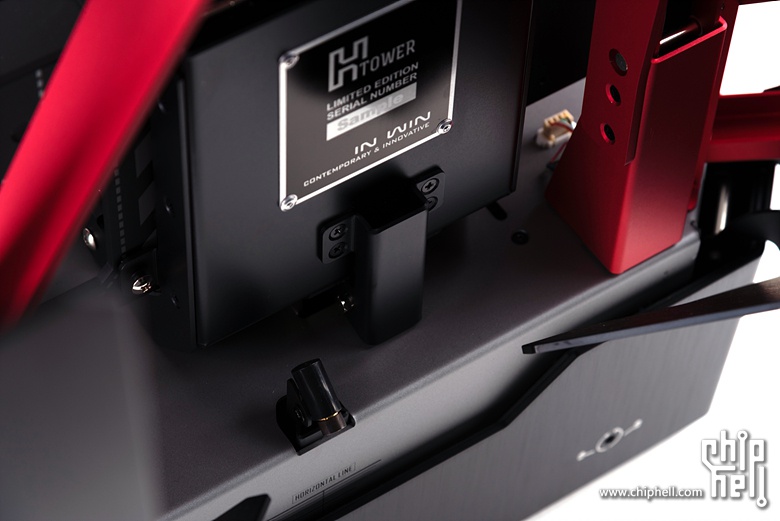

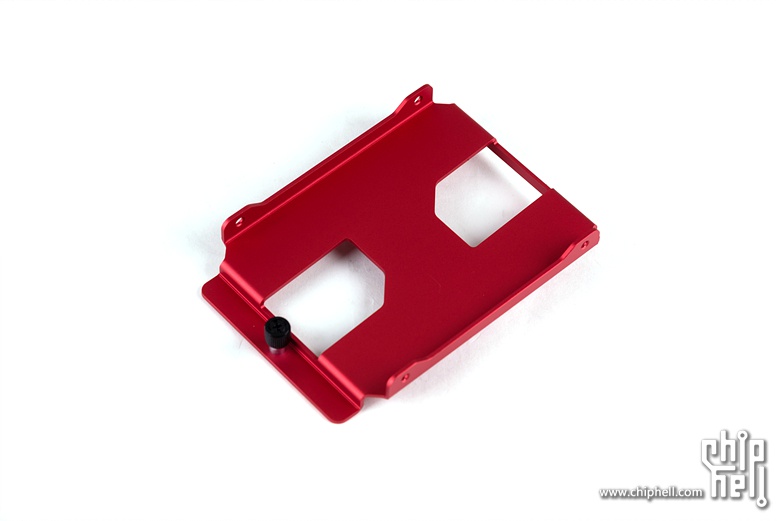

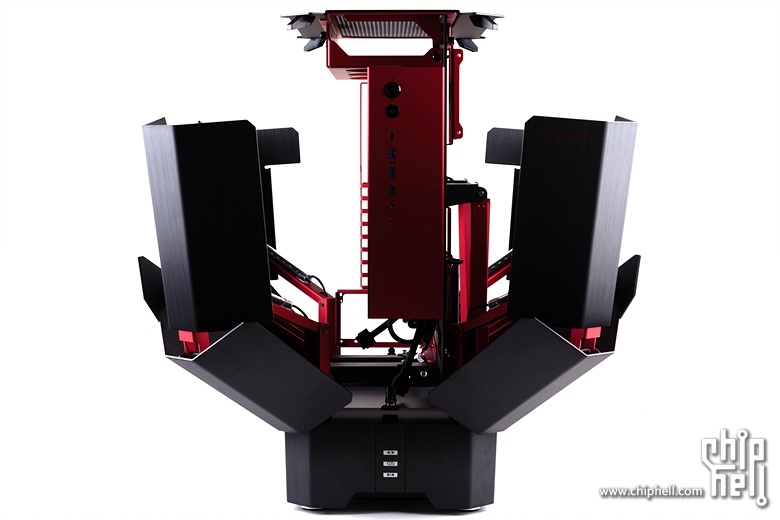

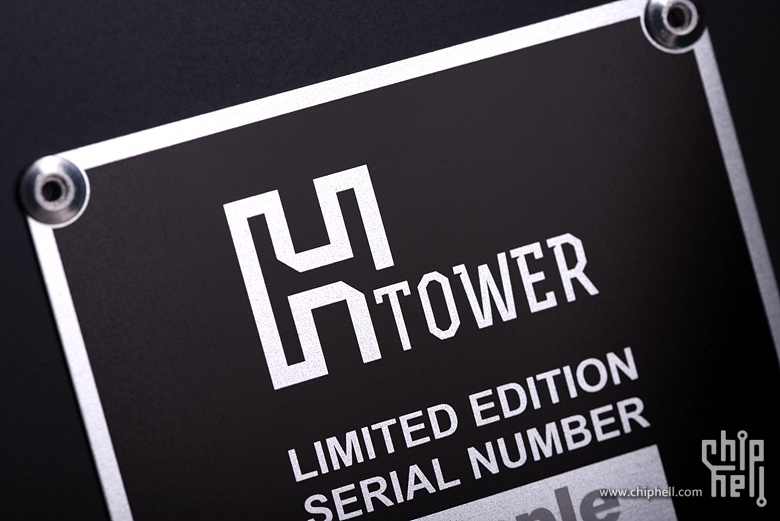

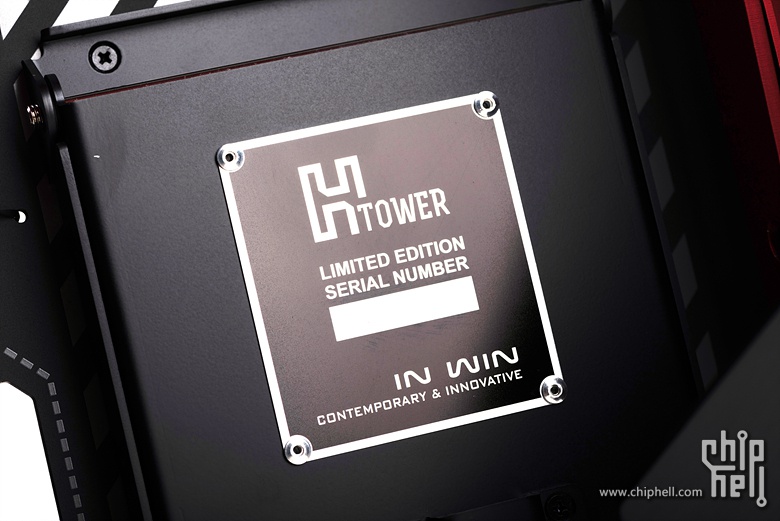

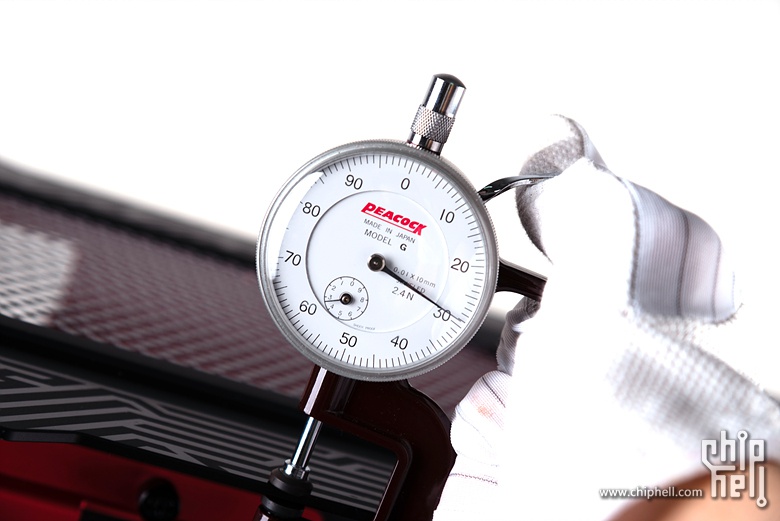

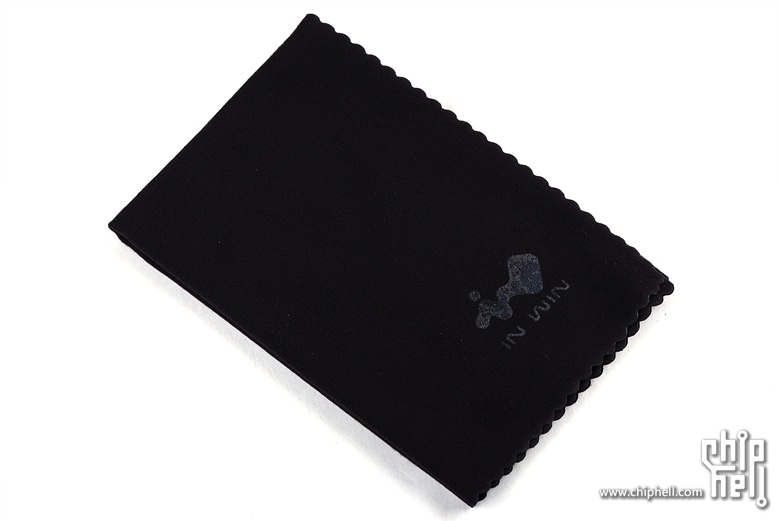

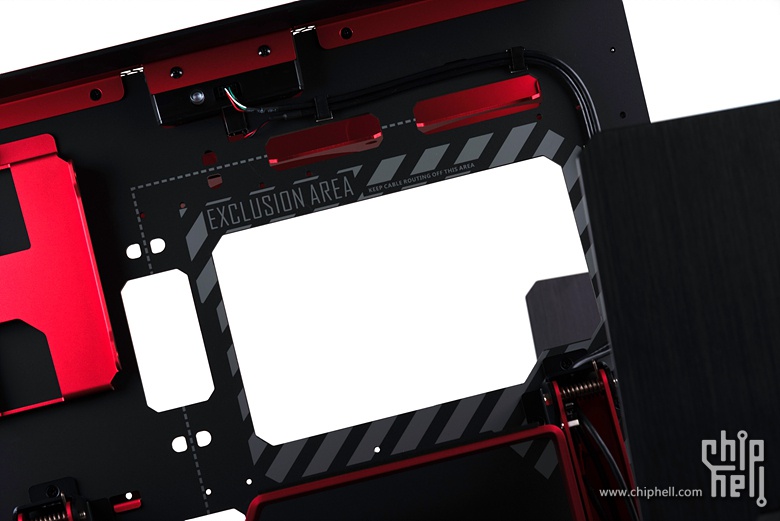

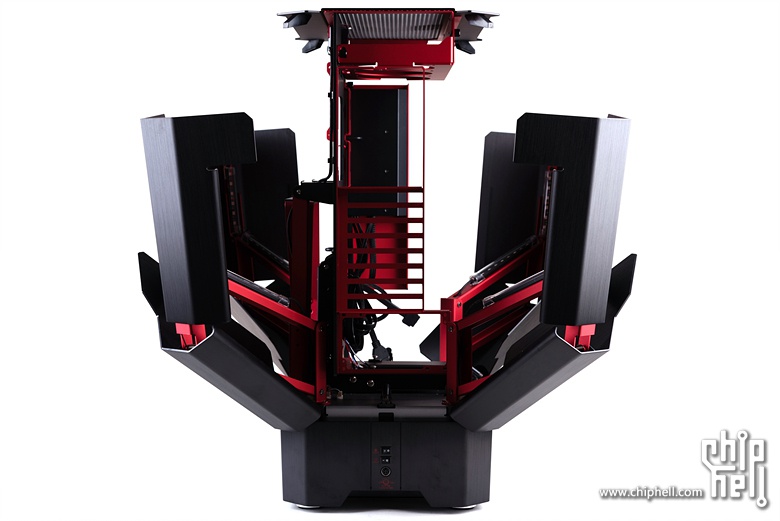

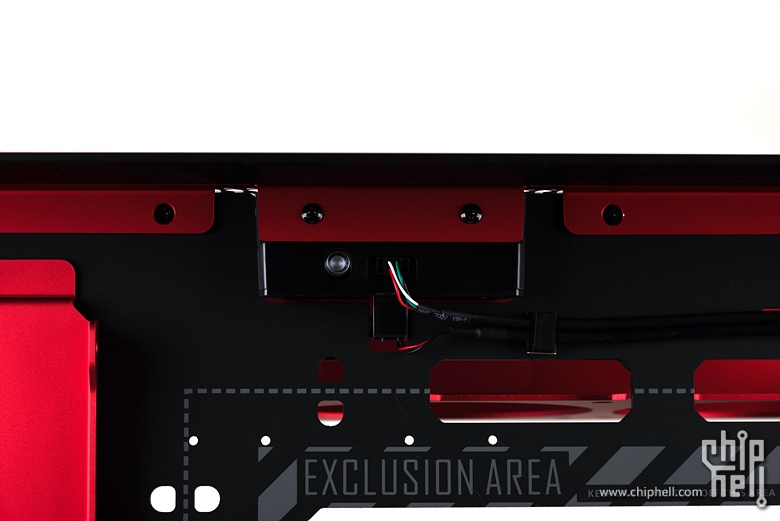

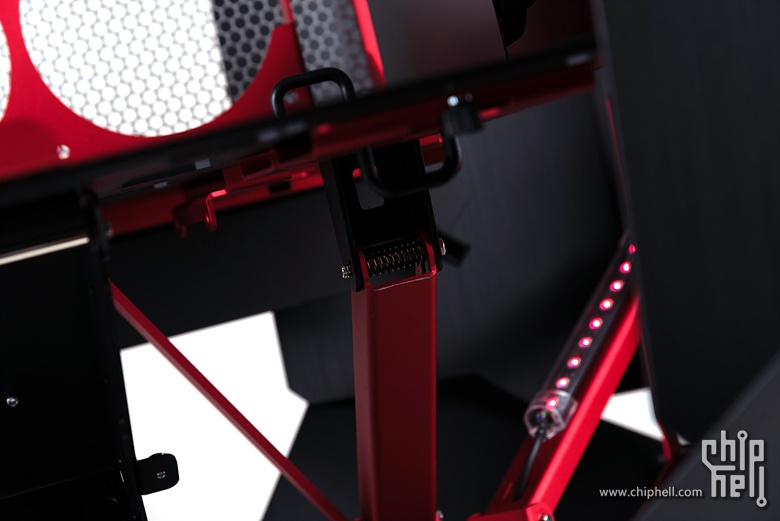

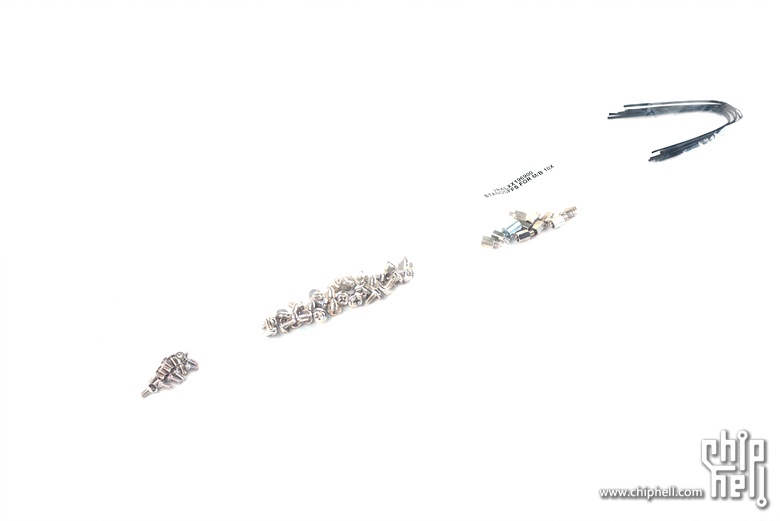

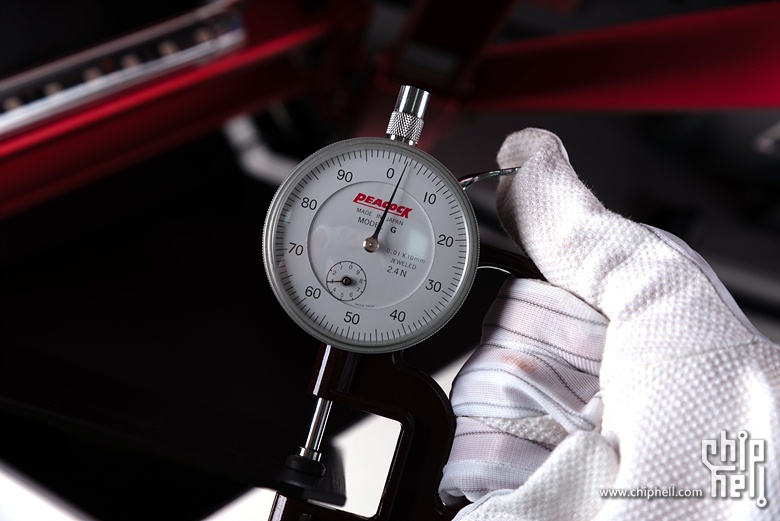

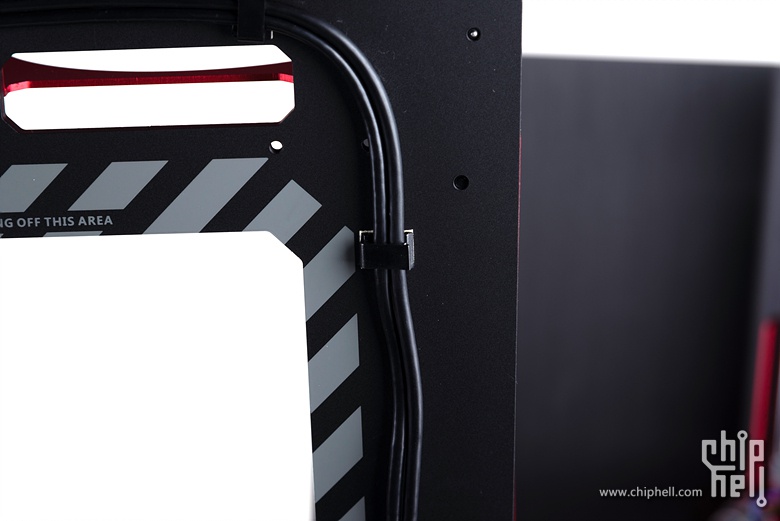

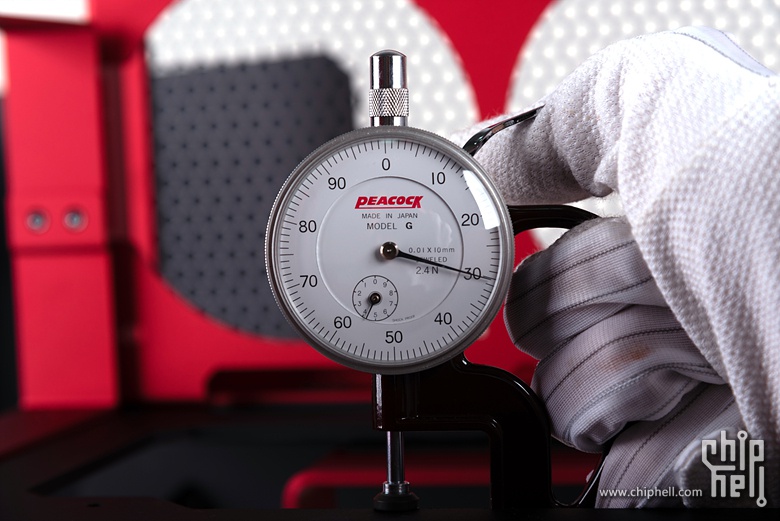

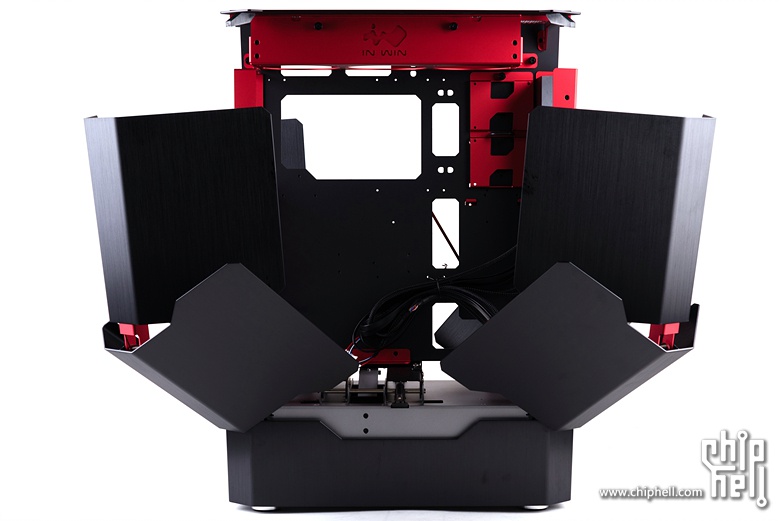

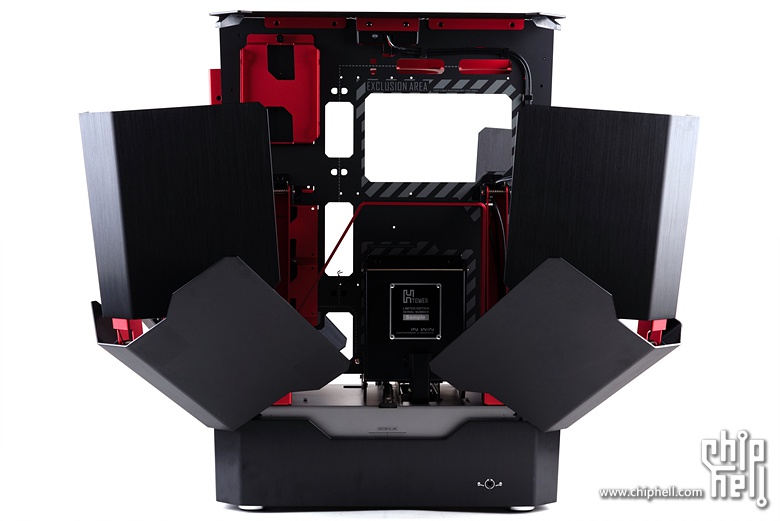

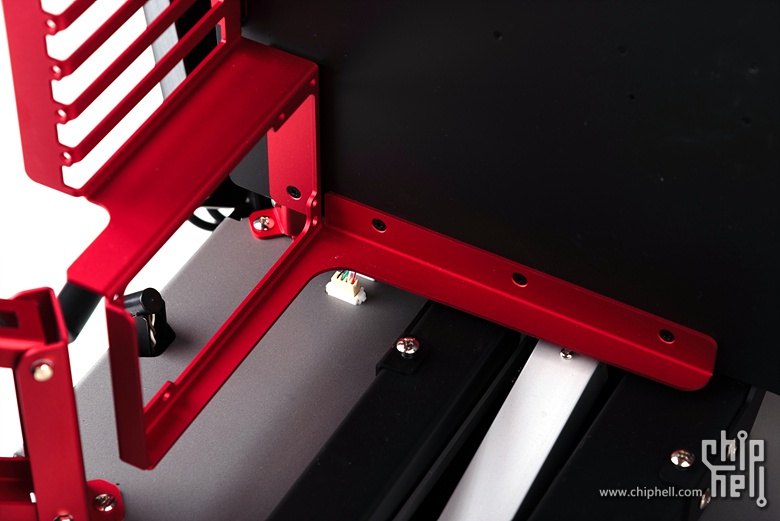

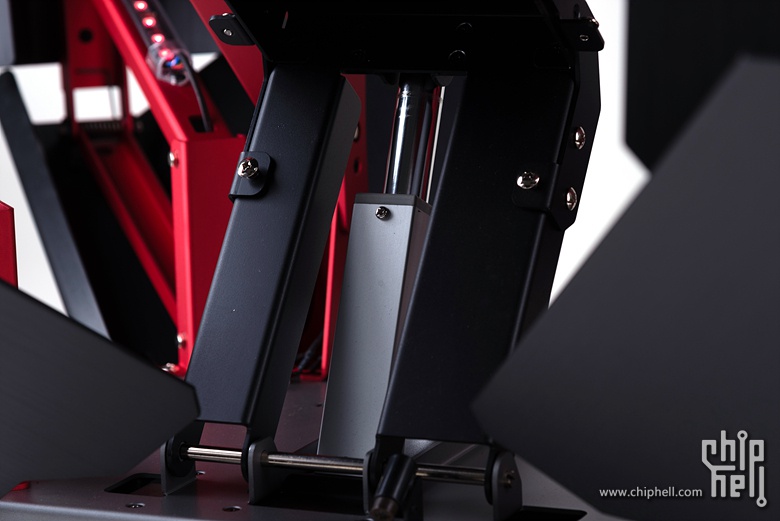

由于整个机箱含有众多变形结构所以导致几乎很难拆解,为了保证评测样品的安全完整性所以只能采用叶片展开模式的内部结构四视图了,请大家见谅. 在变形叶片内含有LED灯管,以下为亮灯效果. 在机箱内部的右侧则是2.5寸硬盘固定夹,可通过免工具螺丝来进行拆卸,并且支架也是铝材料. 可惜的是硬盘的固定方式并非是免工具,而是通过四枚十字螺丝来固定. 顶部可以悬挂冷排的挡板外侧则刻有Logo一枚,也是通过免工具螺丝便可轻松拆卸. 可用于安装三枚120mm的风扇以及360的冷排. 拆卸非常简便. 主板安装区,可兼容E-ATX以及其规格以下的所有主板. 电源安装位,可完美兼容加长型电源. 电源区的下方则可以看到伸缩杆,本以为这是液压结构,但其实并不是,里面只是负责支撑而已,机箱变形后主板区上翻的动作全部都是依靠这个部件来完成的.而实现变形的物理原理,则是采用了齿轮,这要比液压或者气压都要来得简单和易维护,其实本质上是不需要维护了,而液压我们都知道时间长了都会失效,看看厨房那些一体橱柜就知道了. 这里是主板区的背线部分支撑结构,用来辅助液压系统变形的支撑功能,使用的是压簧结构. 而这里是外部变形叶片之间的连接结构,同样也是压簧. 主板区的背线图案和ROG主板有一些设计相似之处. 背线部分的左上方则是一枚HDD的安装支架,依然是铝材质.同样为免工具拆卸. 而硬盘的安装很可惜依然是需要抄上螺丝刀. HDD安装支架的下方则是跟前面一样的2.5寸硬盘安装支架. 背线部分的顶中央则是蓝牙控制模块,通过这里我们可以使用手机的蓝牙功能来对机箱进行灯效以及变形的控制,只要安装APP就能够远程操控的机箱实在是让我惊讶,当第一次看到说明书介绍这个功能时真心被惊讶到了,原来机箱还能这么玩,地球人已经无法阻止IN WIN的创新了. 主板区的下方则有H TOWER的限量金属铭牌一枚,送测这台没有标注序列号,我可以自己打个6666上去么~ 铭牌设计依然有些粗糙,不够细腻,精致度不够. 铭牌上方也印有图案 蓝牙模块的线材出厂时已被厂商固定好了. 而整个铭牌所处的模块也同样为了主板上翻做出了支撑方面的贡献. 接着是用料部分了,顶部铝盖板的厚度达到了3.3mm. 变形叶片的厚度为3mm. 主板承重部分厚度为4.3mm,可以看出这台机箱无论哪个部分用料都是相当厚实的,所以也造就出了净重23kg的奇迹了. 原厂附件一览,这是主板CPU辅助供电的延长线. 变形以及灯效用的电源和USB3.0的转接线. IN WIN的传统玻璃擦拭布,不过,这套好像并没有玻璃. 各种螺丝. |
