产品解析

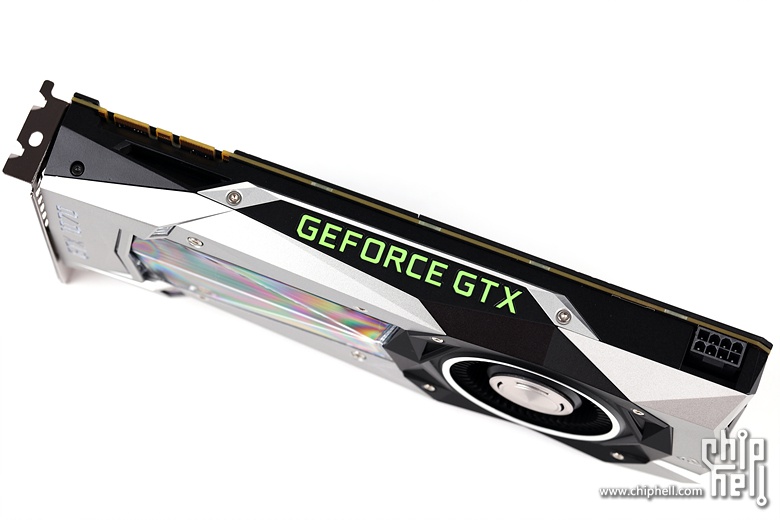

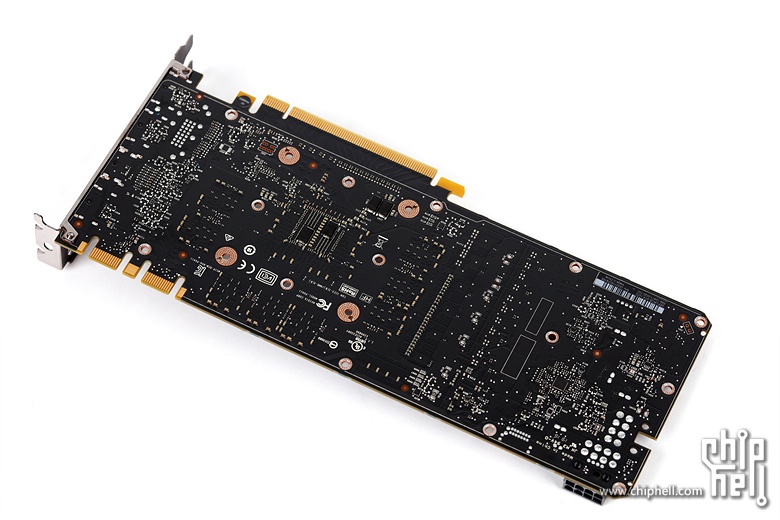

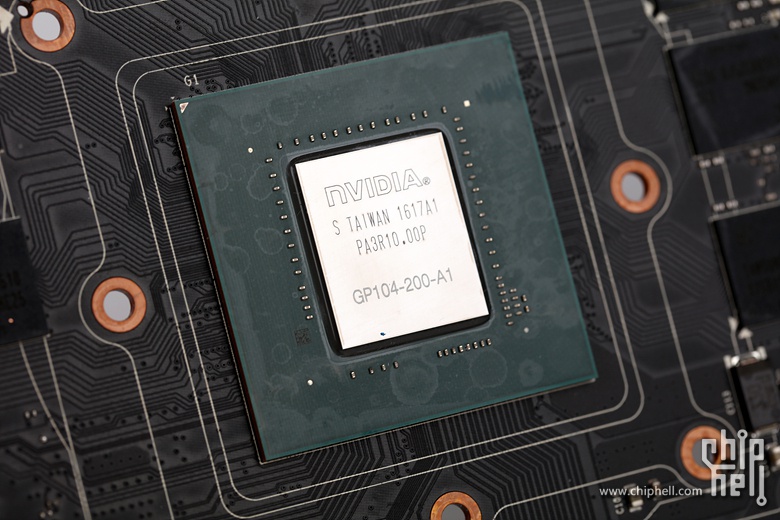

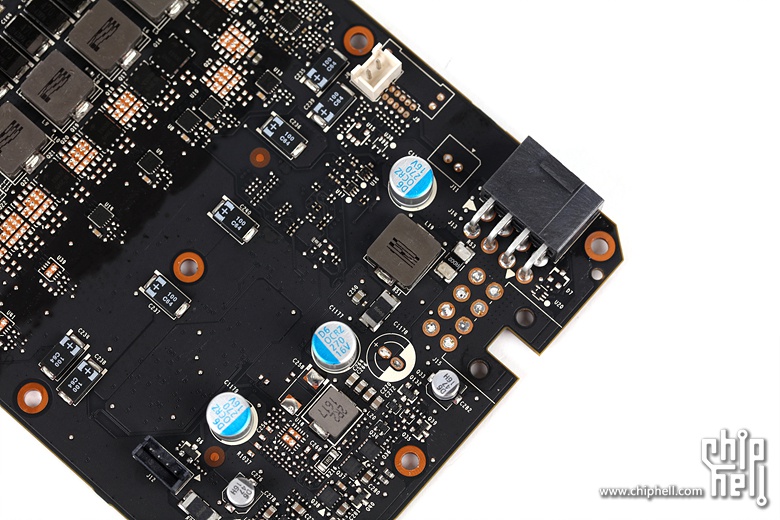

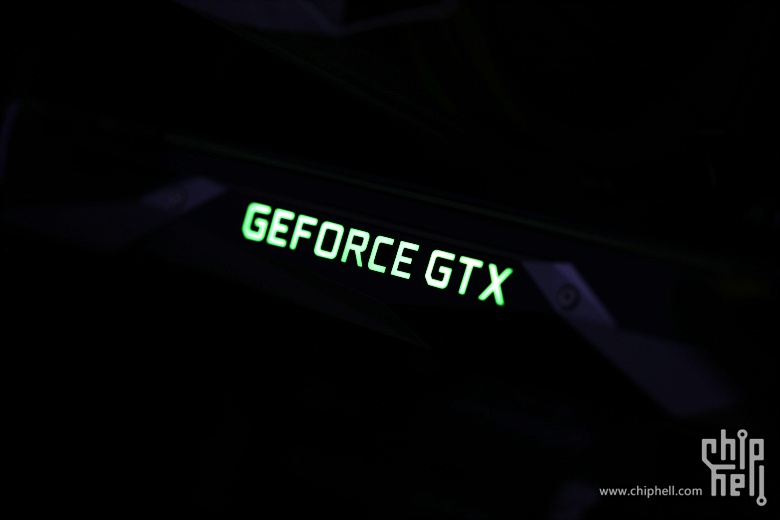

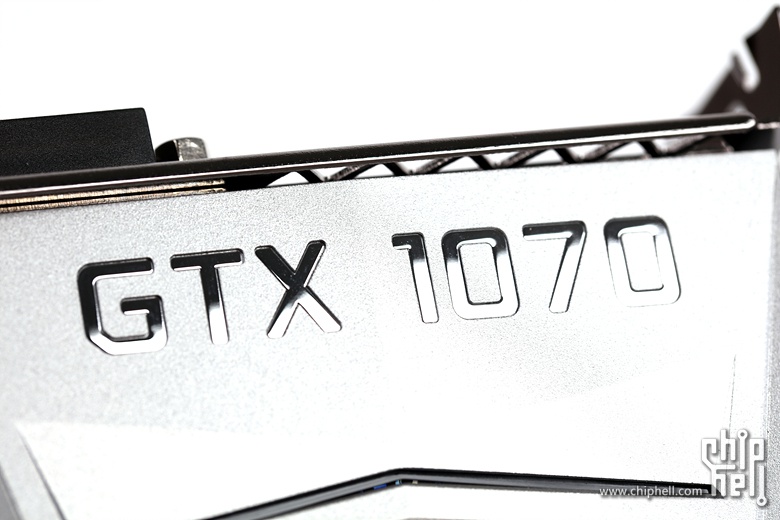

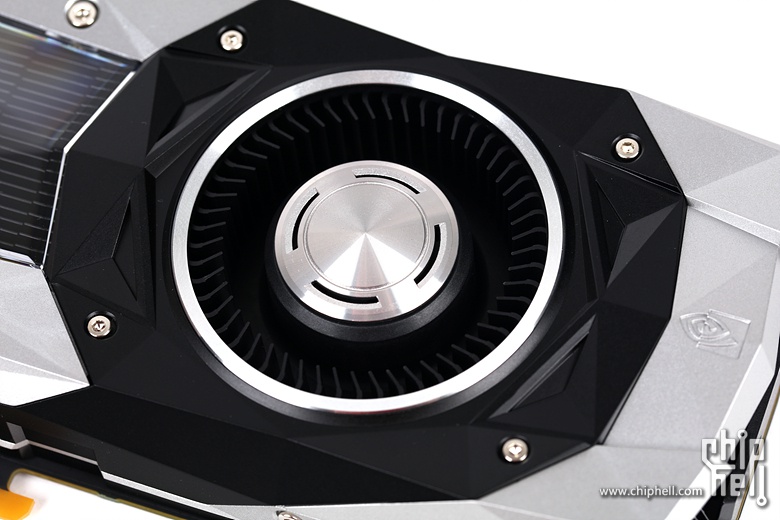

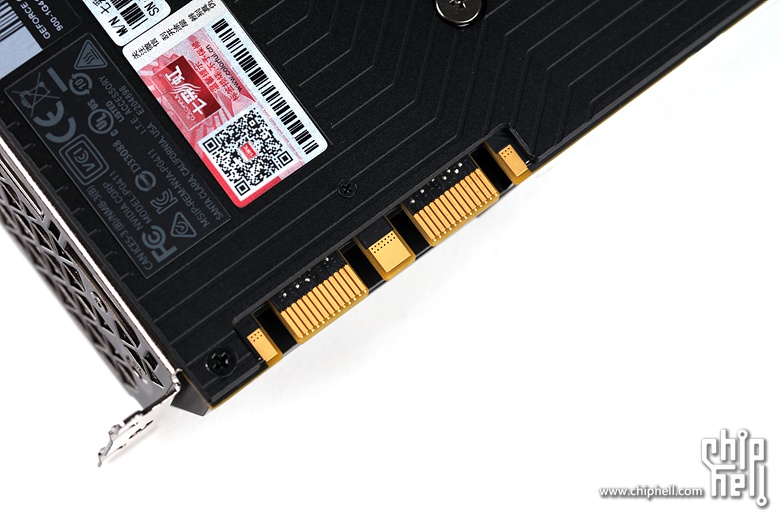

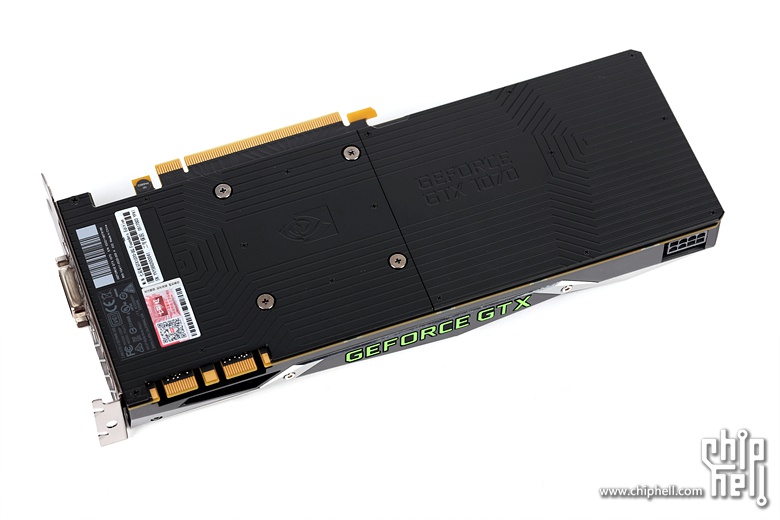

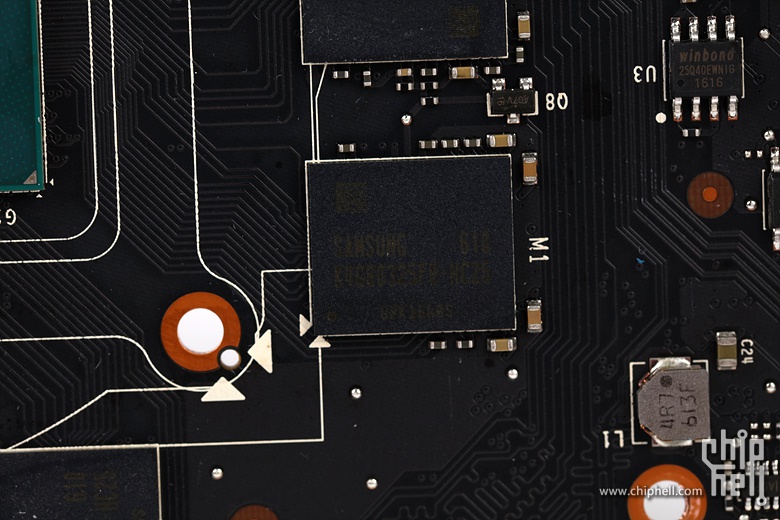

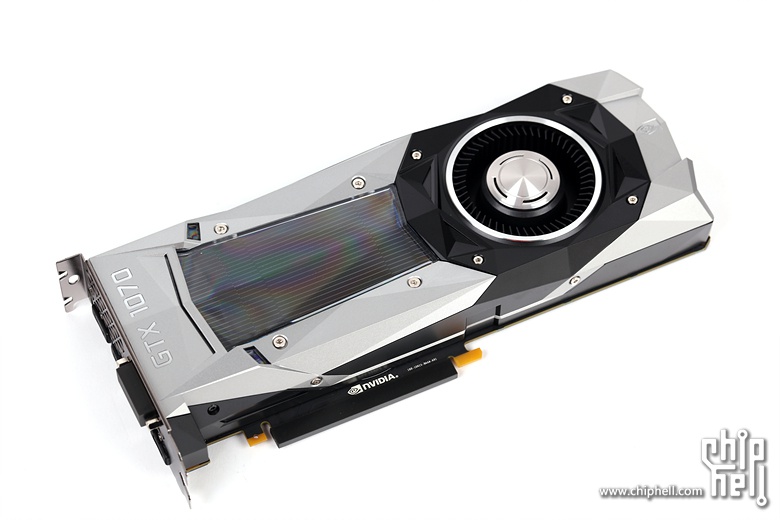

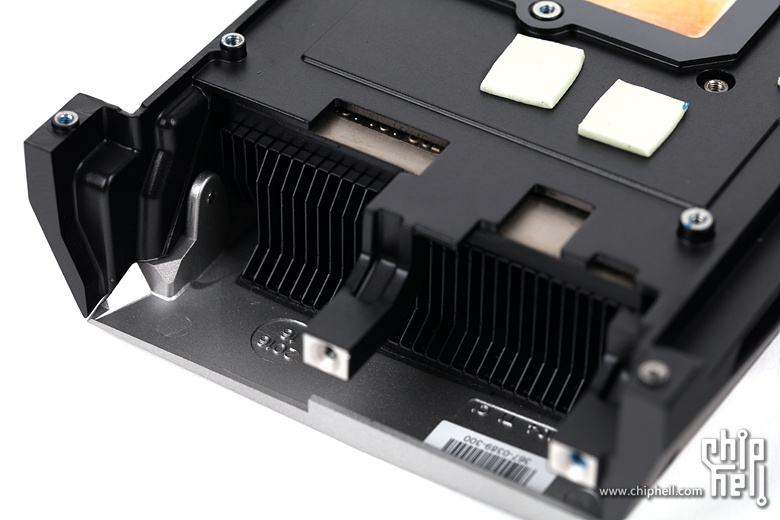

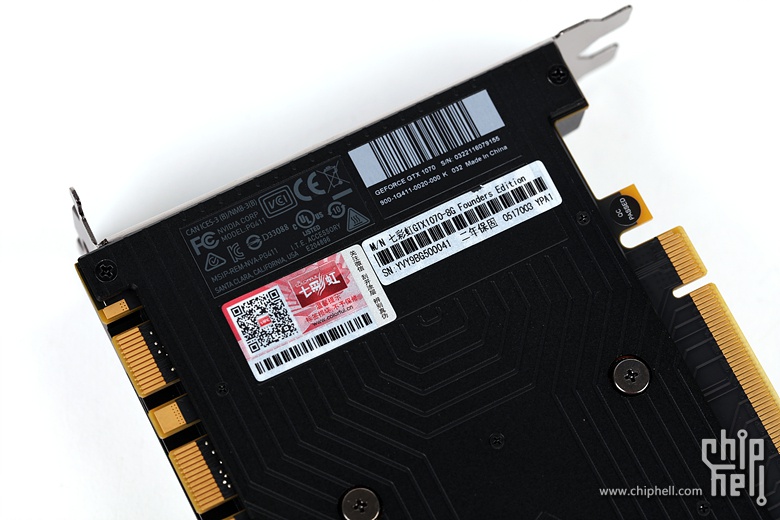

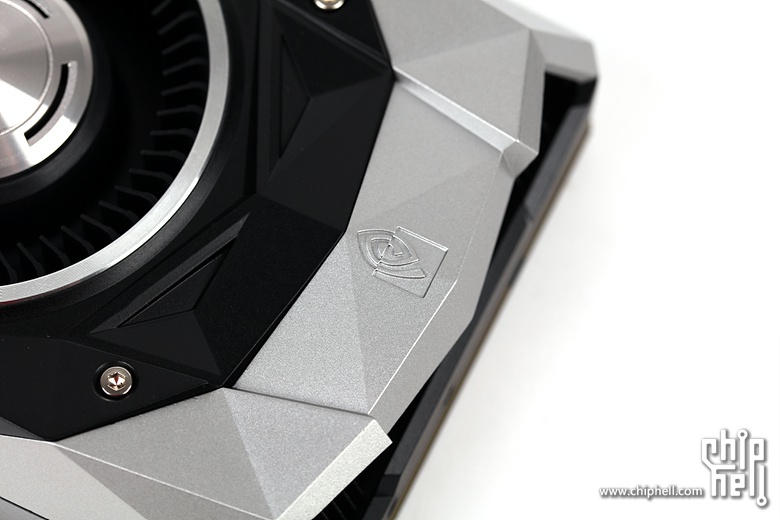

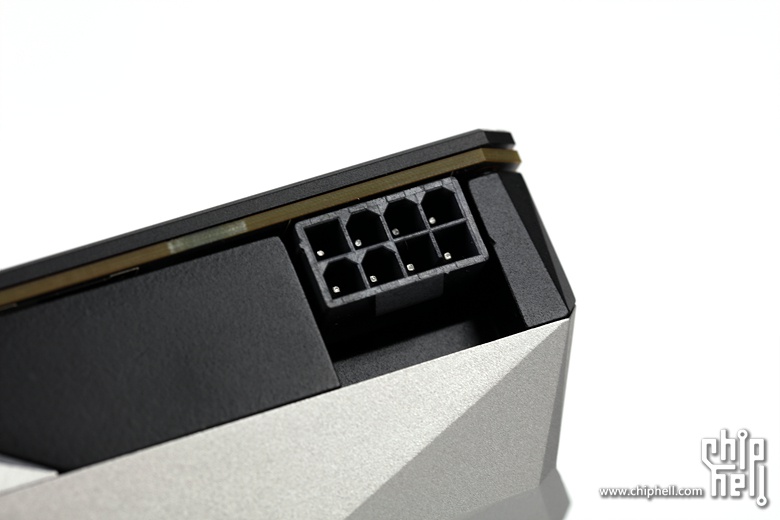

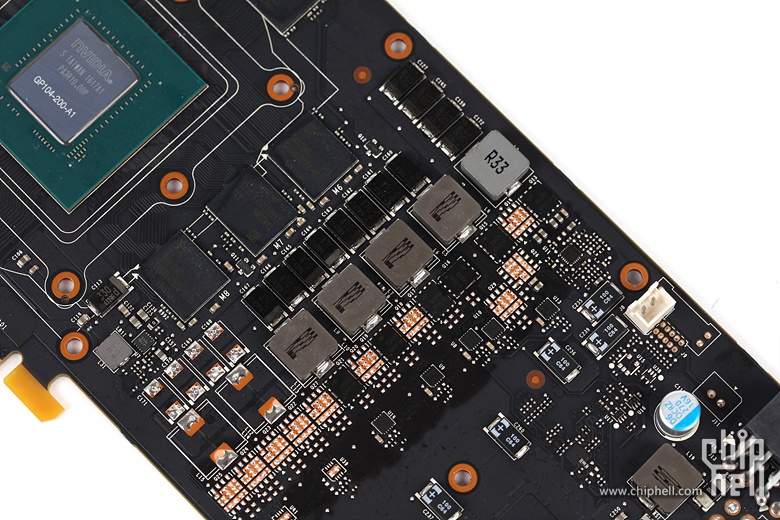

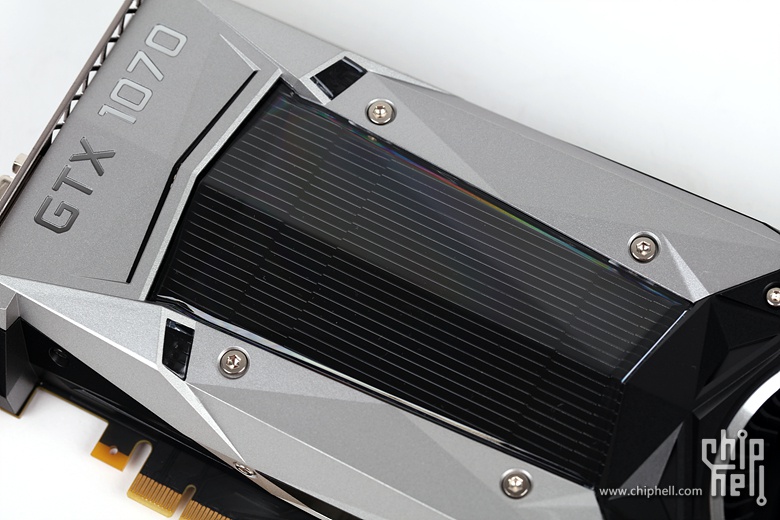

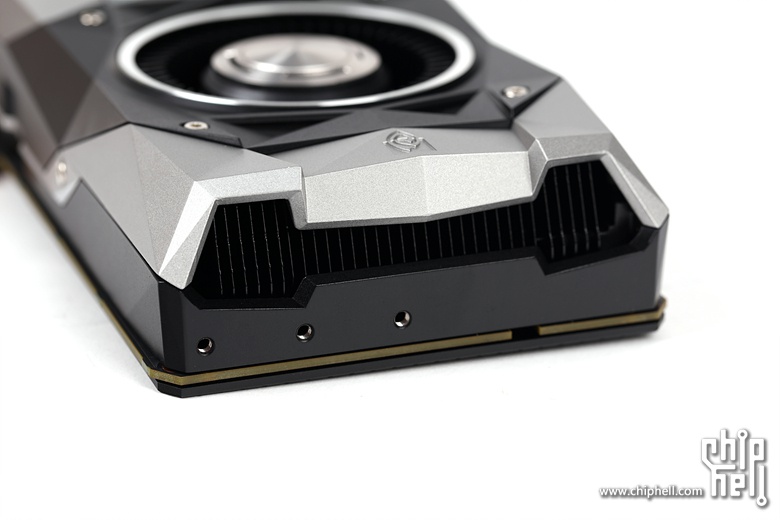

七彩虹的公版系显卡的包装都习惯以直立式方向印刷图案.并且只以品牌LOGO为主图案. 简洁的附件:说明手册、驱动光盘和一根黑色包线的双D型口转PCIe 8-pin接口转接线. 显卡正面.造型上和GTX 1080如出一辙.在经典的银黑”泰坦皮”上增加了棱角变化.外排侧吹式散热方案. 背面也是相似的两段式全覆盖背板. 接口和GTX 1080完全相同: DVI-D×1、DP1.4×3和HDMI 2.0b×1. 回到正面,如果不是挡板处的字样估计很难分辨出和GTX 1080的差别. 外壳尾部的LOGO. 透明开窗展示黑化的散热片. 带金属质感轴贴的离心扇. 顶部经典的NV绿信仰灯. PCB上靠近PCIe接口的NVIDIA LOGO,应该也算公版或者基于公版的一种签名了. 尾部通风口露出同样黑化的散热片. 单PCIe 8-pin辅助电源输入接口. 翻到背面.中间刻字自然也是换成了GTX 1070. 原厂标签和七彩虹自家标签全都老老实实贴在了背板预留的标签区. 只够支持新型的双卡SLI的连接器接口.NV老贼还我四卡啊! 分解图. 散热器整体结构也和GTX 1080相同.都靠一体式的金属框架包裹着离心风扇与GPU核心散热器,同时再辅以尾部散热片,通过导热贴与显存与VRM部分接触,负责其散热. 而核心部分的散热器则从均热板改为了铜底加三热管版本.从边缘处就可以观察到配置的差距. PCB正面.这次不再像GTX 670那样搭载短PCB了.而是和GTX 1080几乎相同的板型.但是供电规模上继续减少. PCB背面. GP104-200核心. Samsung三星的GDDR5 SDRAM.仅正面8颗,每颗1GB/32bit,标称速率8Gbps,物尽其用. 供电进一步缩减为4+1相,这也使得原本预留7相供电,每相双MOSFET的板子更空旷了.实在有碍观瞻. 电源输入部分用料相比GTX 1080也少许简化. |
bobojiji: 还好没买公版,用料是其次,散热太差是真的。温度也高,噪音也大。烤机还降频到1.5G以下,真是呵呵哒。。。。 ...
