产品解析

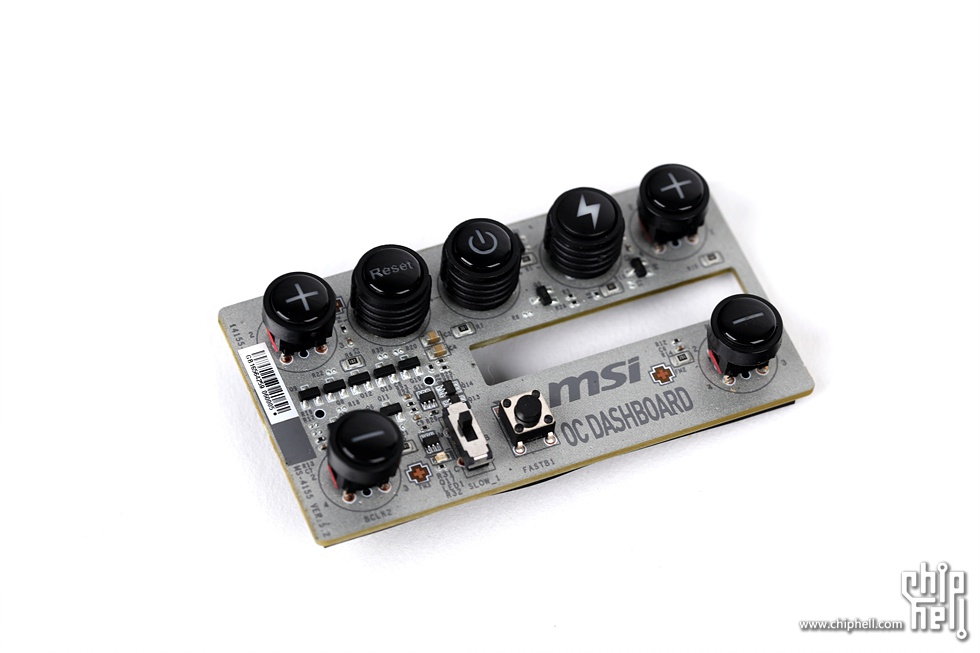

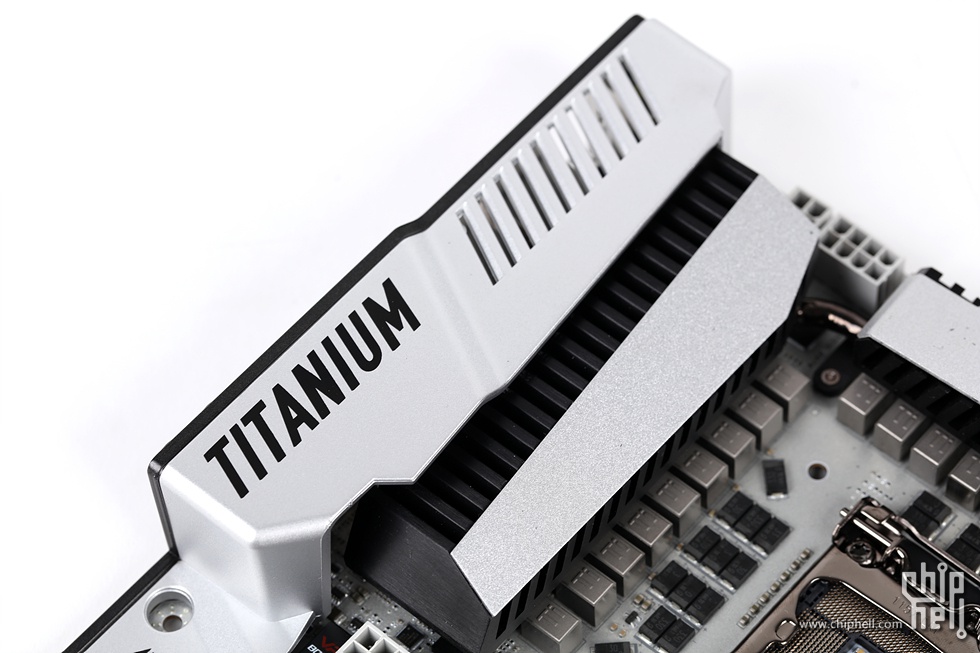

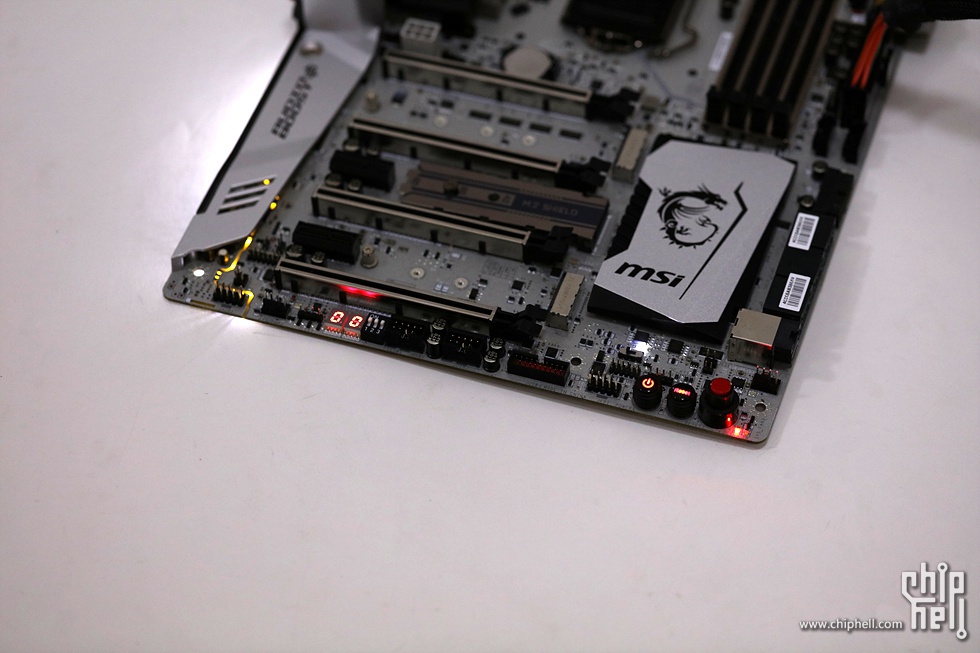

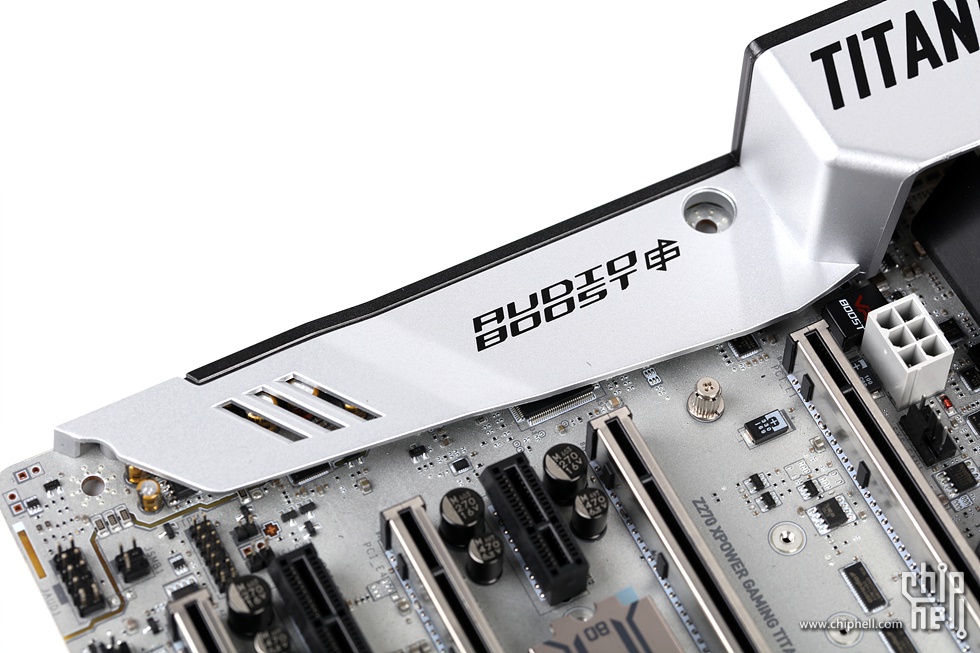

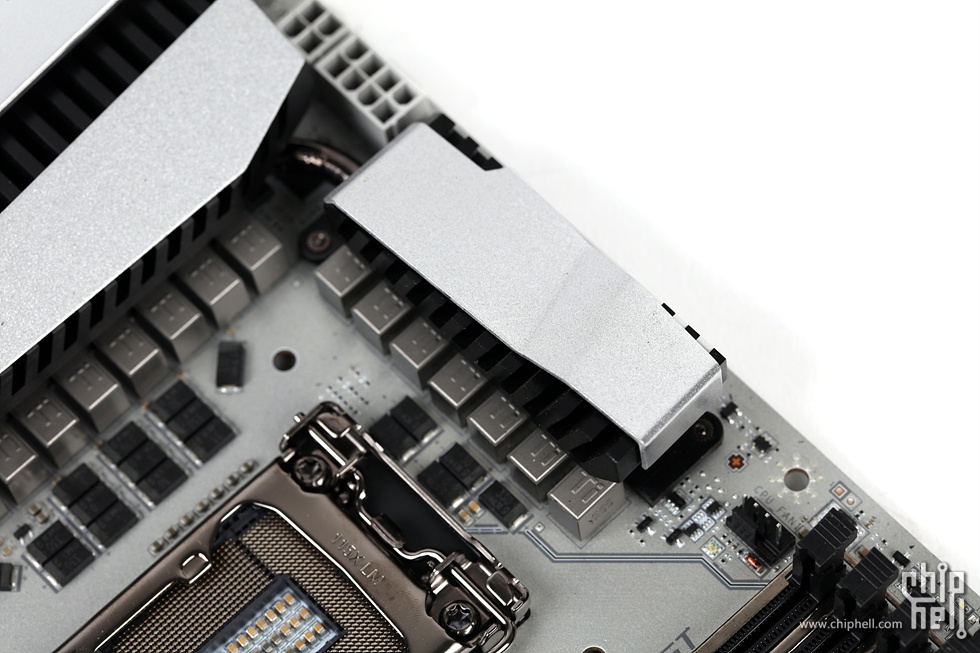

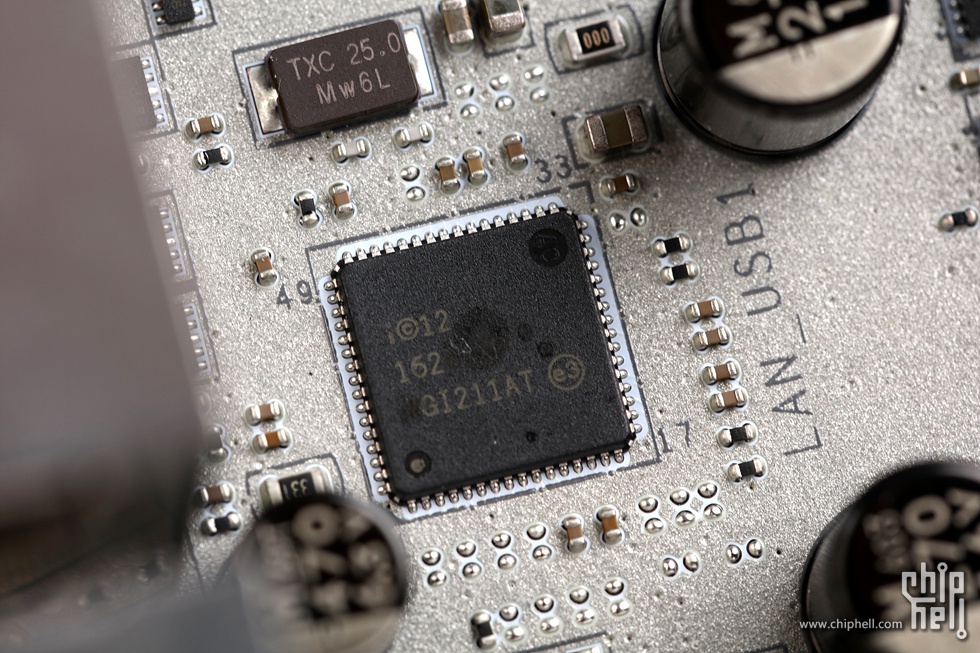

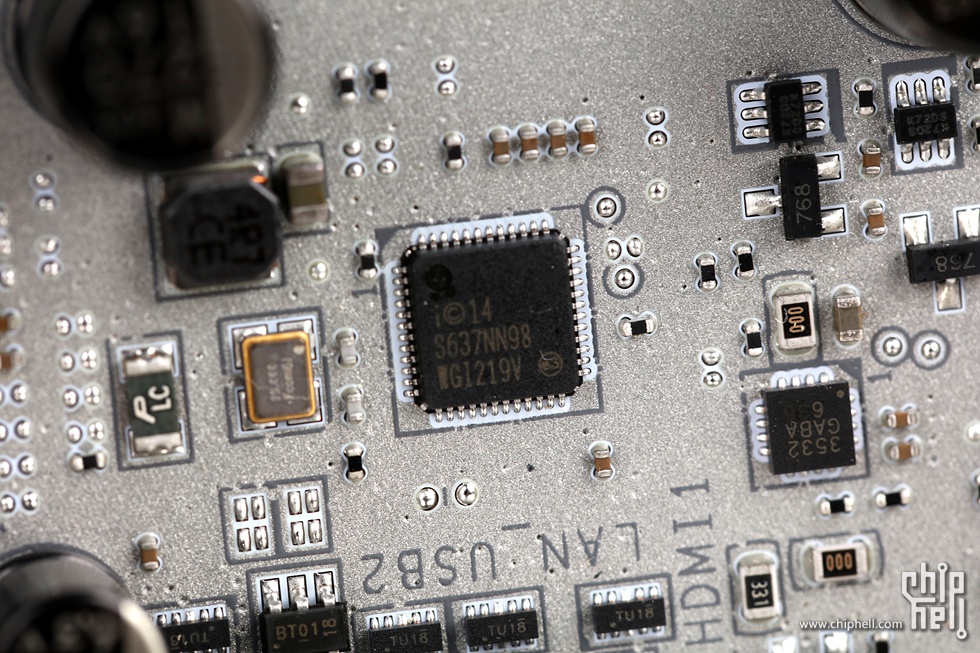

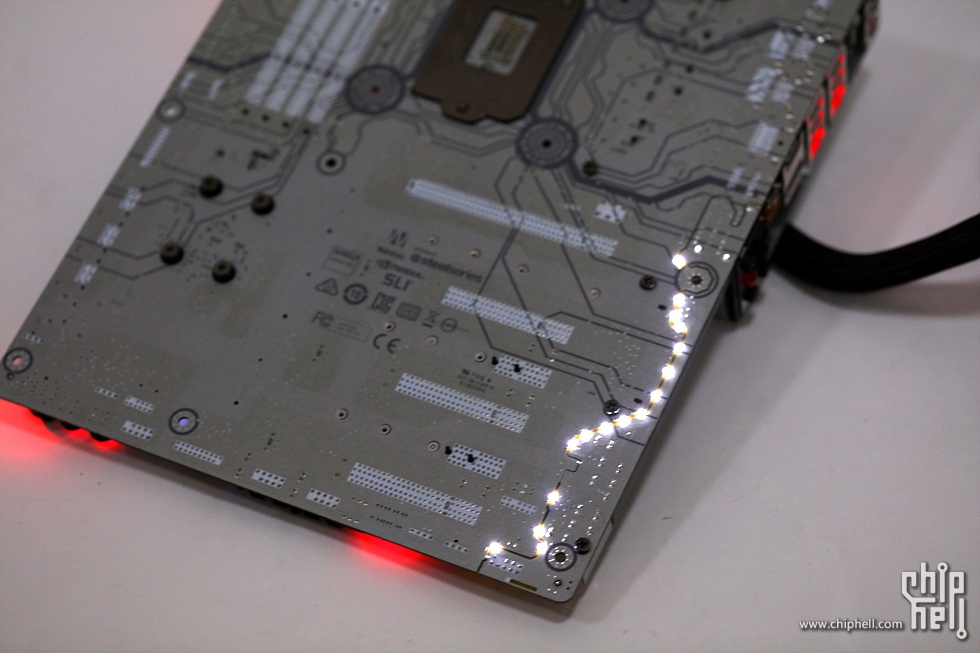

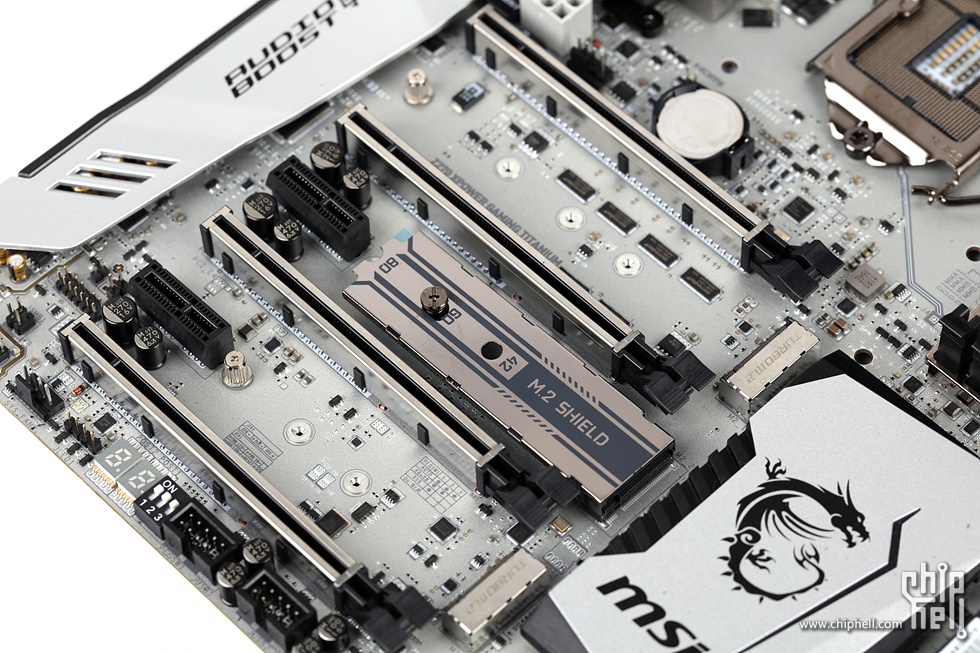

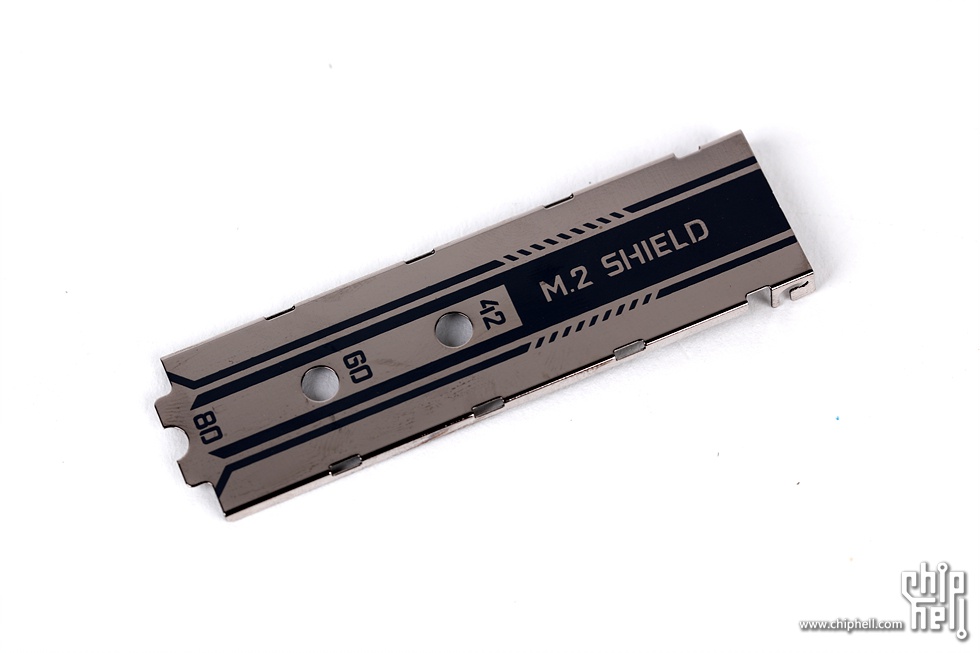

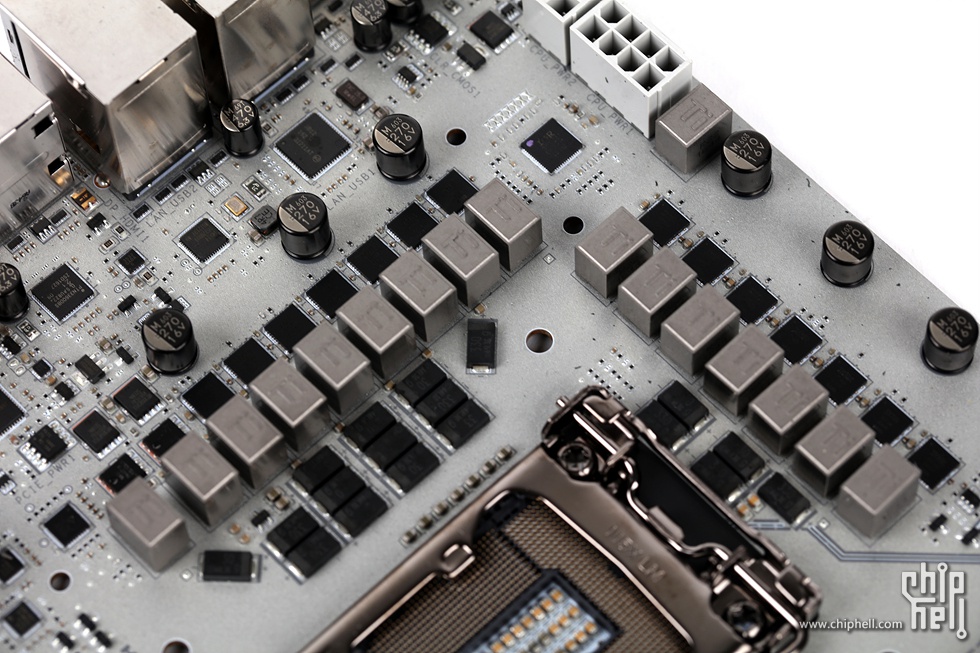

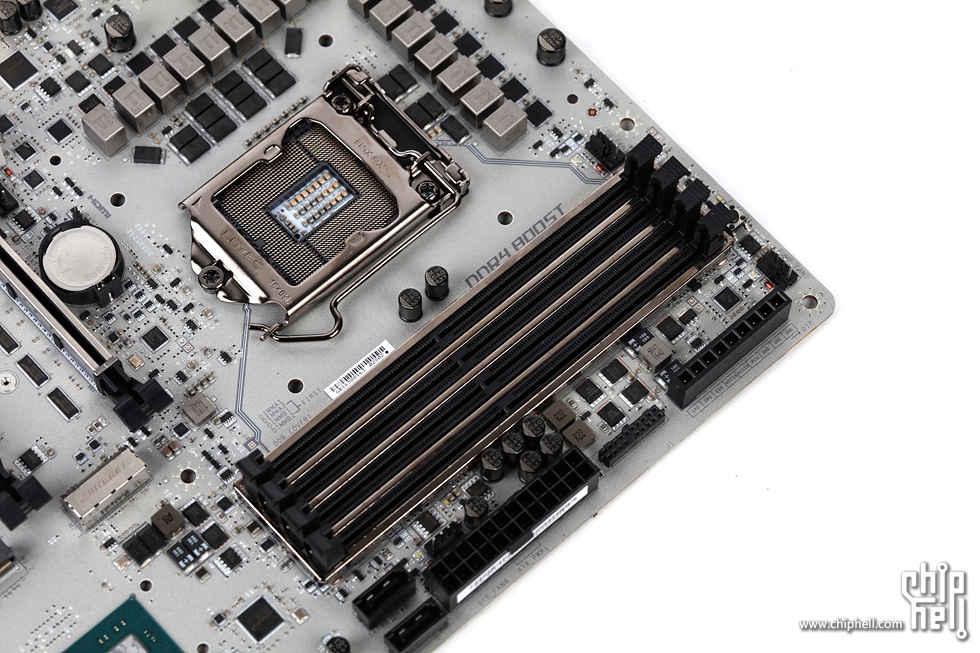

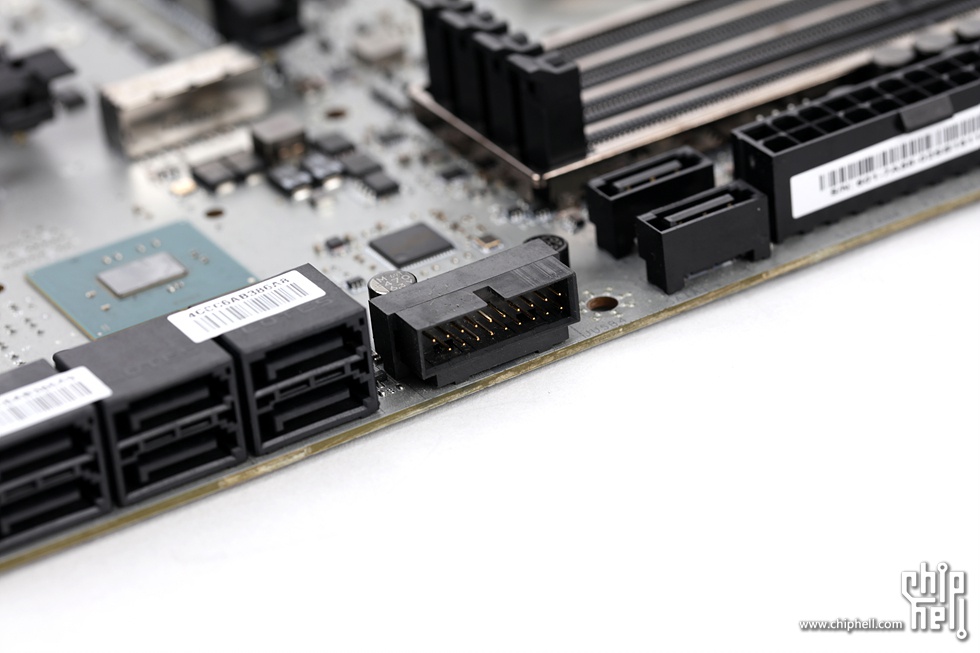

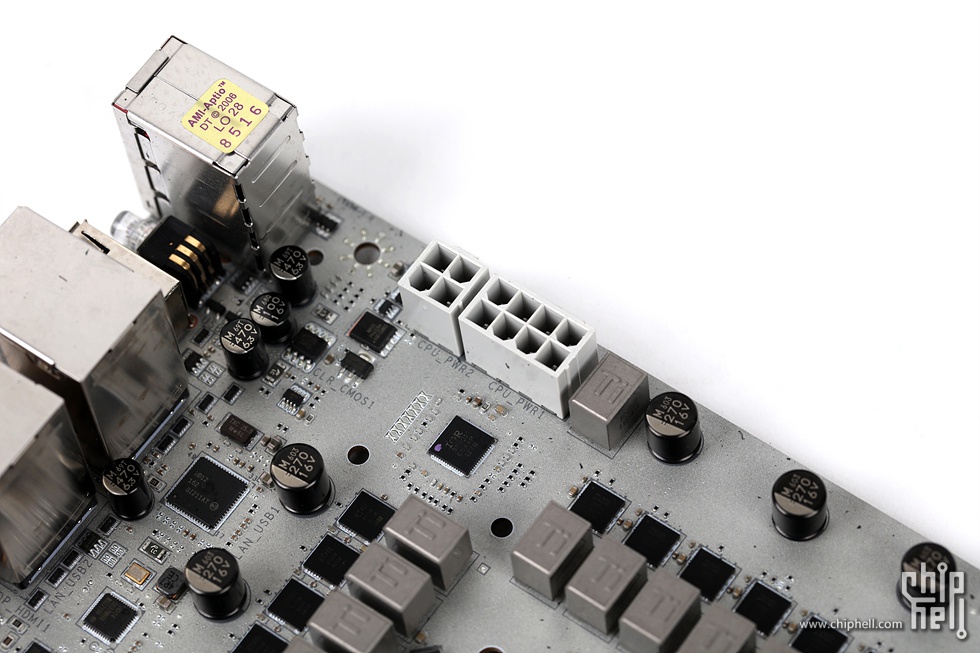

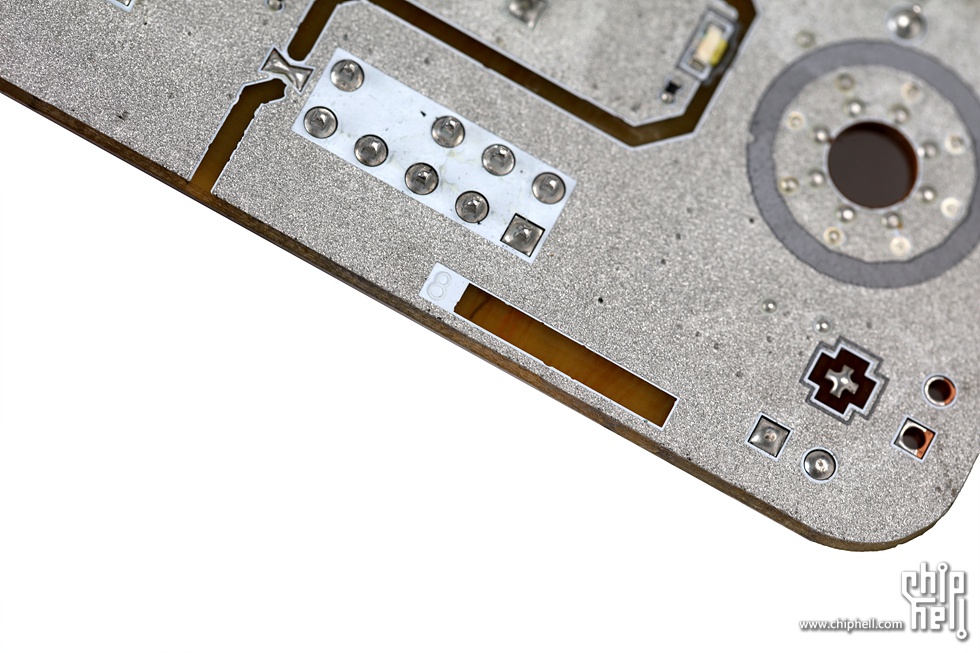

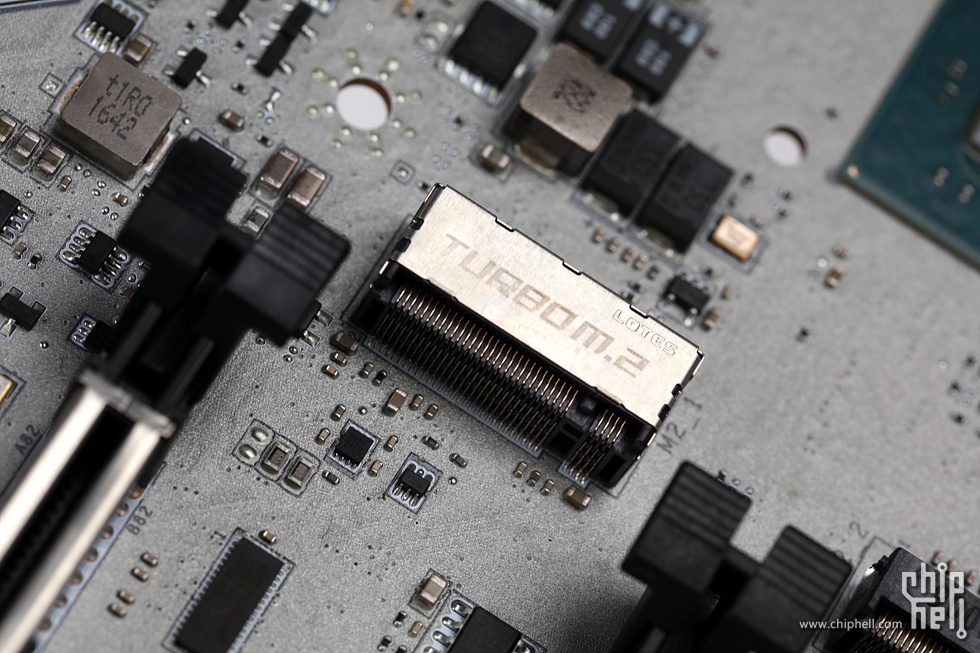

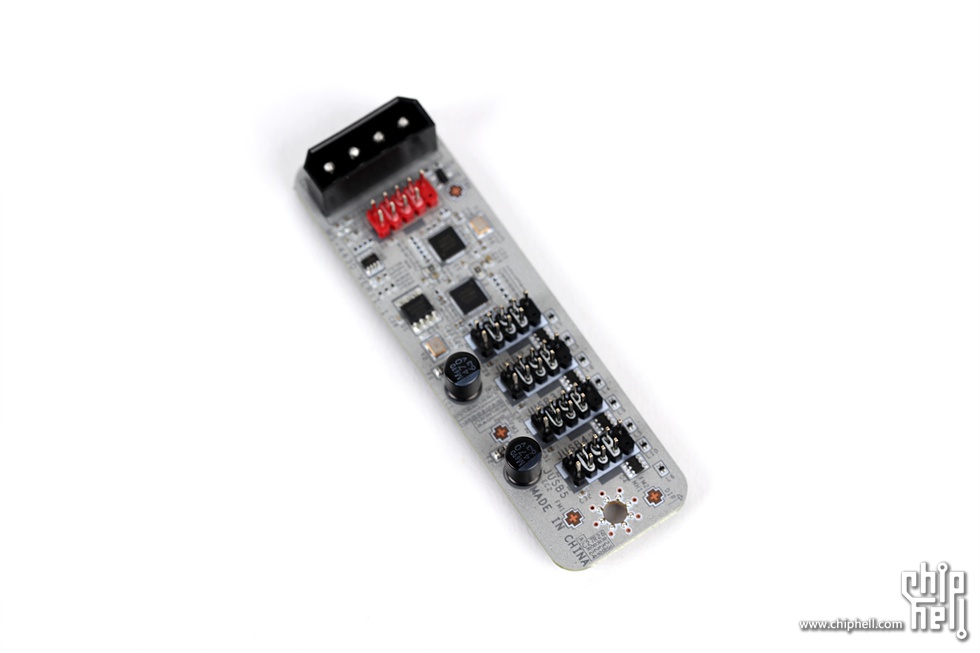

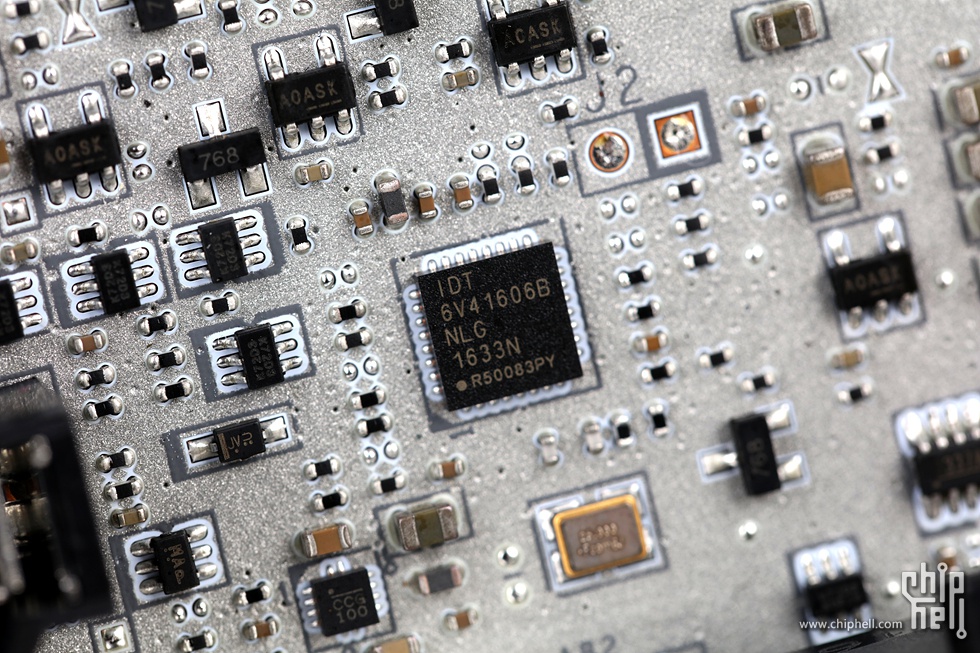

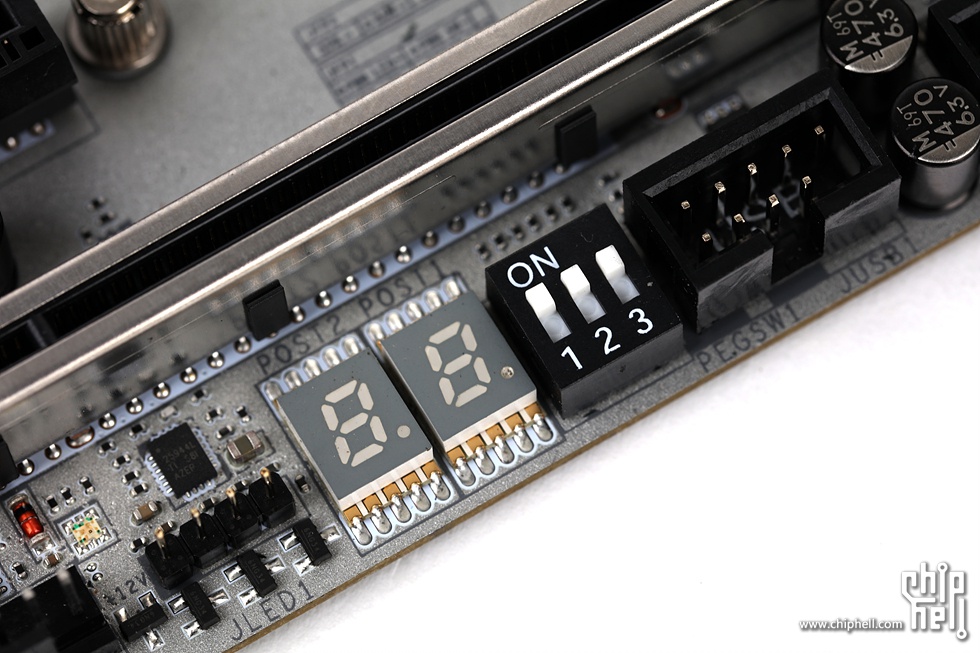

和前代同样风格的银色包装盒,以主板正面大图为背景. 附件:说明手册和驱动光盘. 6条镀银SATA线、6条电压测量点引线、1条RGB LED接口一转二扩展线、背部接口挡板、旧式的双卡SLI连接器、USB 2.0扩展板和接线、超频面板接线. 背部接口挡板正面银黑双色彩印注释. 背面带铝箔缓冲垫. 内置USB 2.0扩展板. 主板正面.这次的造型和它的命名规则一样和去年年中随翻新款X99推出的相似.连接两处散热片的大闪电图案已经不再印上PCB. 背面除了印有各种特性、认证标记外在也做了一些线路印刷图案. 角落上标注采用8层PCB. 背面接口:USB方面为四个USB 3.0,一对镀金的USB 3.1和3个USB 2.0,其中竖直摆放的USB 2.0接口支持BIOS Flashback+,也就是无CPU刷BIOS功能.核显接口方面提供了DP 1.2和HDMI 1.4.音频接口方面为5个镀金3.5mm和1个S/PDIF光纤输出.网络方面则是双千兆LAN口.另外还提供了1个键鼠通用的PS/2和Clear CMOS按钮.所有USB 3 Type-A接口和PS/2以及主输出的3.5mm都特地选用红色,LAN口上电后也会发出红光,这也是MSI一直以来讨好视觉系用户的一个小细节. 护罩覆盖近背部I/O这边的整条主板边缘.不过是塑料制的.背部接口上方部分印着大号TITANIUM字样. 而延伸到音频部分区域也同样标注了采用MSI的Audio Boost方案.这次在MSI的200系上已经被定名为第四代了. 带热管的两段式CPU供电散热片. 带龙图腾和MSI Logo的芯片组散热片. M.2 SHIELD设计.所谓M.2 SHIELD即一个可以覆盖M.2 SSD的金属上盖.用作对M.2 SSD的辅助散热.毕竟现在不少PCI-E型的M.2 SSD经常会有过热的问题.附件里也提供了导热贴. M.2 SHIELD可以单独取下. 背面要记得自己贴上附带的导热贴. XPOWER GAMING TITANIUM作为性能向的系列在灯光上并没有做出太多的支持,主板自身亮灯处几乎都是开关指示灯,剩下的则是向原来的OC系列致敬的黄色,用于音频部分的隔离带. 实际上隔离带使用的是白色LED,从背面看就露出真面目了. 另外就是之前提到的网络接口. 和上代一样,主板也提供了一块小型的超频面板. 超频面板除了可以像上图一样直接安装在主板上,也可以用附带的连接线延长到手容易够到的地方.超频面板提供了即时调整BCLK和即时调整CPU核心倍频的按钮(两组加减号),提供了Slow Mode开关(先以较低频率启动)和”Fast Boot”按钮(可设置为按默认模式启动,或者是启动直接进入BIOS设置画面).另外还提供了电源开关和重启键(仅延长线模式下有效)和”等效拔电池”按钮(闪电标志). 背面的接口和橡胶绝缘垫. 护罩和散热片全套. 主板正面无遮挡全貌.用料上仍然是MSI称之为”第五代军规”的组合.在风扇接口支持上MSI这次相比自家上代产品来了一次小小的跃进,全部接口都可以支持PWM和电压调速,并且风扇接口边都有一个指示灯,以红色和绿色来表明现在所使用的调速模式.数量也从5个增加到6个.其中CPU选配风扇接口被重定为水冷PUMP接口,另外则是多了一个系统风扇接口.其他接口方面则只留下了TPM,旧式的COM或者LPT,新式的Thunderbolt接针都不在此列.指示灯方面除了之前提到的风扇调速模式指示灯外还包括了XMP开关指示灯、内存安装指示灯、PCI-E x16插槽运行速度模式指示灯、双BIOS指示灯等,而板载的硬盘灯被取消了,有点莫名. LGA 1151 CPU插座.支持桌面系列的第六代酷睿(Skylake)和第七代酷睿(Kaby Lake)以及它们衍生的奔腾和赛扬. CPU供电和前代一样,10(核心)+4(核显)+1(SA)+1(IO). IR35201主控. 同时提供8-pin和4-pin CPU供电接口. 提供更广更细的BCLK调整的独立时钟发生器. 4条DDR4 DIMM,标称支持最大64GB的DDR4-2400 unbuffered non-ECC内存,支持超频到4000MHz以上,支持双通道和XMP.和半年前翻新款X99时期推出的型号一样,内存槽也增加了一体式的金属包边来增加牢固性. 扩展插槽方面从右至左依次为PCI-E 3.0 x16|空|PCI-E 3.0 x16(最大x4)|PCI-E 3.0 x1|PCI-E 3.0 x16(最大x8)|PCI-E 3.0 x1|PCI-E 3.0 x16(最大x4).支持NVIDIA SLI(双卡)和AMD CrossFireX.其中最外侧的PCI-E 3.0 x16和两条PCI-E 3.0 x1来自于Z270芯片组提供的信道,另外三条PCI-E 3.0 x16来自于CPU上的PCI-E信道并支持x16+x0+x0/x8+x0+x8/x8+x4+x4模式.这次四条PCI-E x16插槽均都加上包边来增加牢固度,并且尾部配有指示灯.在最内侧PCI-E插槽边还带一个6-pin电源接口来强化多显卡环境下的供电能力. 存储接口方面首先是6个侧置的SATA 6Gb/s,Z270芯片组原生.支持RST提供的RAID0/1/5/10和SRT.这次也不再有SATA Express了. 一个U.2接口,支持最大PCI-E 3.0 x4(来自于Z270芯片组).和扩展槽类似增加包边强化. 靠近24-pin电源接口处还有两个直立向的SATA 6Gb/s,来自于ASMedia ASM1061控制器. 三个M.2接口,均支持PCI-E 3.0 x4和SATA,也都支持Intel Optane.第一个支持22110/80/60/42四种尺寸规格,接口做了包边加固. 第二个仅支持2280/2260/2242三种尺寸规格.但是预装了”M.2 SHIELD” 第三个M.2也仅支持2280/2260/2242三种尺寸规格. Z270芯片组.相比Z170增加了下行的四条PCI-E 3.0信道.另外还支持即将发布的Intel Optane. 带固定座的电压测量点. 位于主板另一角的有开关按钮、复位按钮和自动超频旋钮.旋钮共8档,中间的红色按钮用于即时生效.稍左上方的一个开关则是双BIOS切换开关. 在靠近最外侧PCI-E插槽的边缘处还有一个两位的侦错灯,以及PCI-E插槽开关,可控制由CPU提供信道的三条PCI-E 3.0 x16插槽的开关. 侧置摆放的USB 3.0前面板接线座,来自于ASMedia ASM1042A控制器. ASMedia ASM1042A USB 3.0主控. 另一个前面板USB 3.0接线座位于最外侧PCI-E插槽边,竖直摆放.并且底座涂成了红色.按照惯例,这个红底标示意味着这组USB接口支持”充电模式”,通过附带的小程序可以关闭接口的通讯功能而只保留供电. 负责监控和一些旧式接口的Nuvoton NCT6795D-M Super I/O芯片. 音频方面采用的是Audio Boost 4.以Realtek最新的ALC1220 Codec为基础.这也是继三年前Realtek推出的ALC1150之后的首次更新,规格上看具备了120dB信噪比的DAC和支持32bit/192Hz回放.另外MSI也为这块主板购买了Nahimic 2音效软件的授权. 网络方面和上一代的XPOWER GAMING TITANIUM一样并没有采用MSI GAMING最爱的Killer系列,而是双Intel千兆LAN.首先是继续作为这一代芯片组官配的I219V PHY. 然后则是多年来的老将I211-AT.板载的双网卡支持Teaming. USB 3.1方面主控也更换成了ASMedia ASM2142,相比前代的ASM1142升级到了PCI-E 3.0 x2接口,缓解了两个USB 3.1接口同时使用时的带宽瓶颈. 视讯信号切换芯片PTN3360DBS.因此HDMI仍旧没有提供4K/60Hz支持. |
nickcs: 相比Z170缩了背板不应该啊!MSI总是要留点遗憾,以前GTX970红龙不带背板后来变成加送,这板子难道以后也搞活动加送背板吗? ...
