产品解析
本代改革的包装图案设计,大眼睛和偏橙的”电浆色”取代了以往的红黑配色.
包装盒背面.展示了主板全貌和各项规格,以及部分作为卖点的特性.

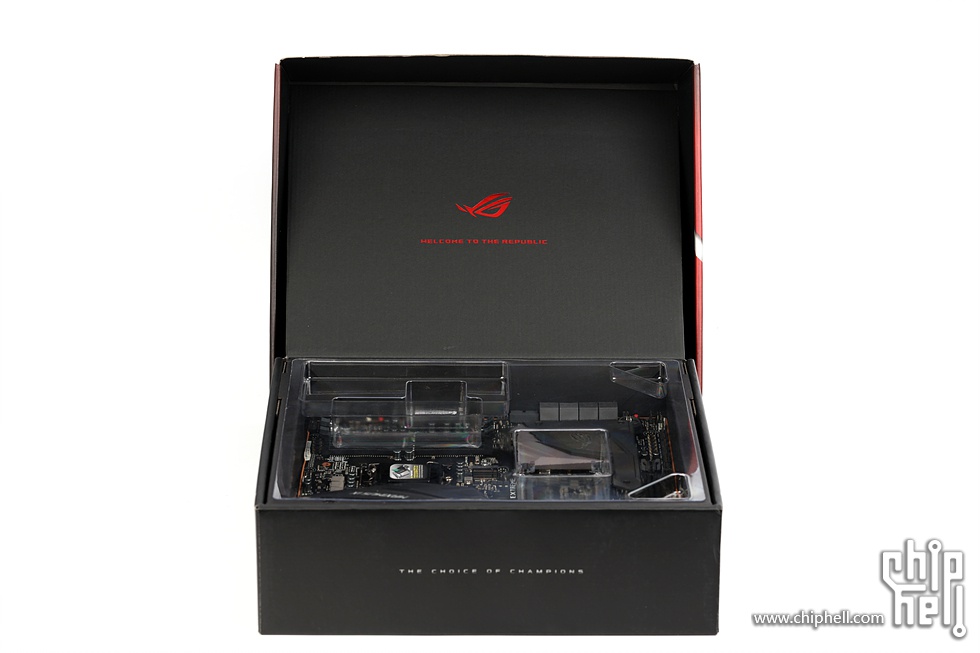

ROG独家的具有逼格的打开方式.
E系列作为最高端最强最豪华的型号,配件也是最多且最沉的.超大张的Logo贴纸,各种机箱和风扇用贴纸,甚至还能贴卡和护照.杯垫,线缆标签贴和定制电源线折扣券这些M9F内也有的附件也肯定不会缺席.

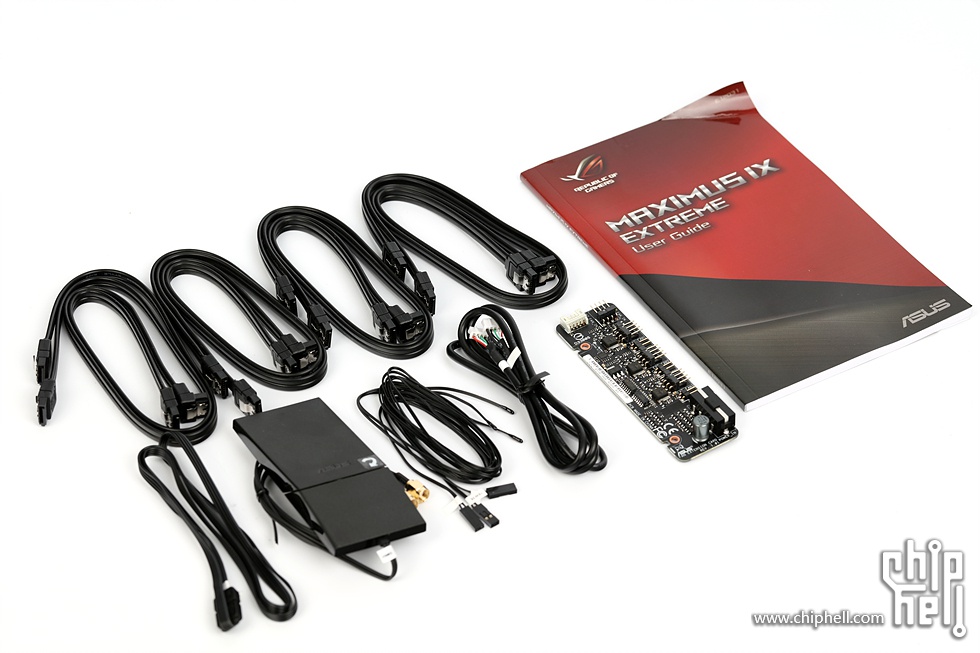

8条SATA线,RGB LED灯带连接延长线,华硕的祖传无线模块天线,3条测温线,Fan Ext Header风扇扩充卡及其连接线和说明书.

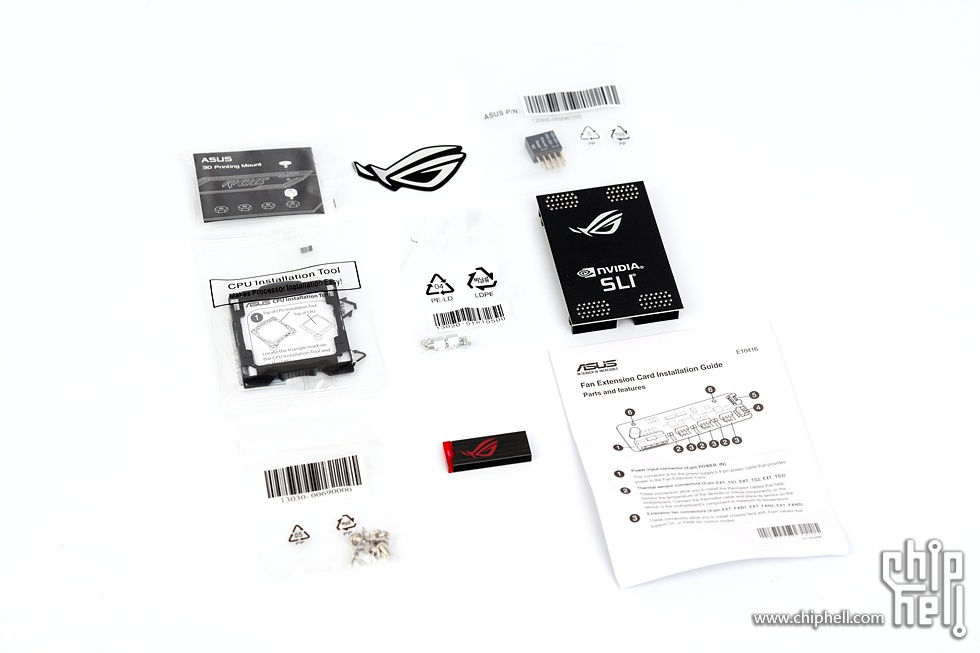

附件繁多.从左向右自上而下依次为:3D打印装饰片用螺丝,ROG败家之眼贴牌,机箱条线集线器,CPU安装辅助工具,M.2硬盘螺丝,SLI HB Bridge,风扇扩展卡固定用螺丝,驱动U盘以及风扇扩展卡安装指南.值得一提的是M9F和M9A都没用给U盘来安装驱动和配套软件,而是用了光盘,果然EXTREME系列才是亲儿子.

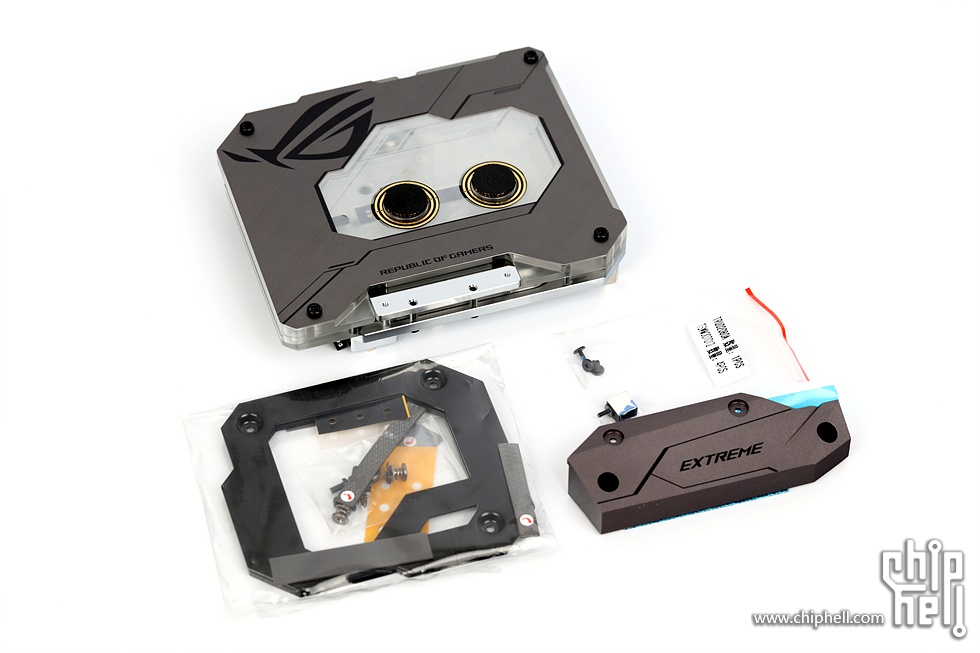

刚才那就是附件的全部了吗?关注过这块主板的玩家知道,当然不是.MONOBLOCK全覆盖CPU/供电一体冷头,冷头用背板及螺丝,以及与冷头相接为1号M.2插槽上SSD散热的散热片.

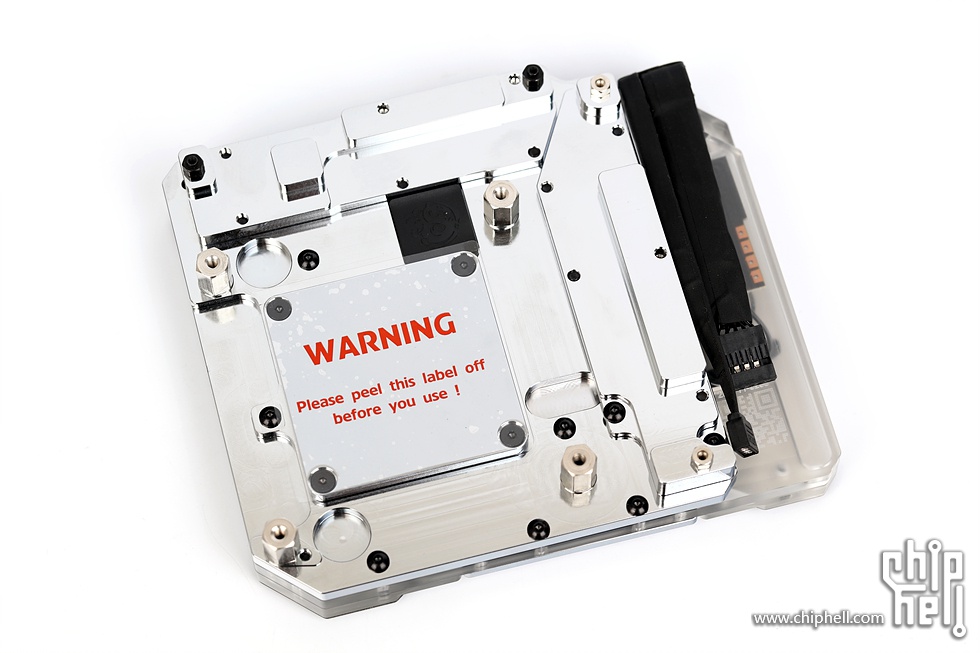

冷头背面.可以看到冷头有一根连接线和一根RGB LED连接线.冷头内置灯效并支持ARUA同步,但灯,不只是全部.

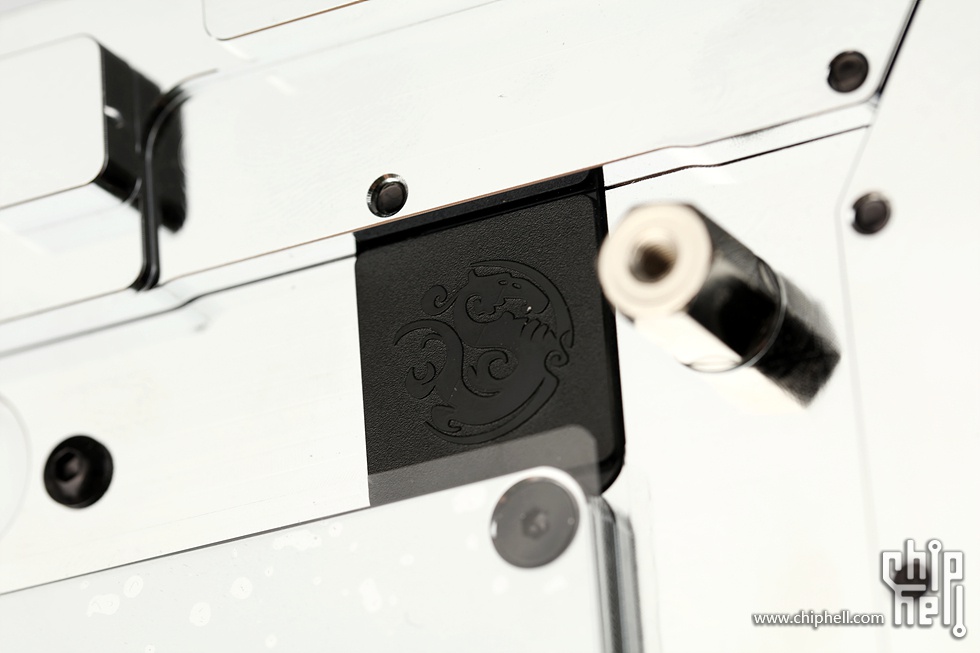

注意到冷头背面的小黑块了吗?近距离看看,这条霸气的龙,熟悉分体水冷的玩家就知道这枚冷头来自台湾的Bitspower.既然是来自Bitspower,又是和Asus合作,那么这枚冷头绝对是不会很简单的.
这枚冷头实际上集成了非常多的功能,所以需要一块PCB和一根数据线来连接至主板.可以看到内部的线缆实际上非常的多.

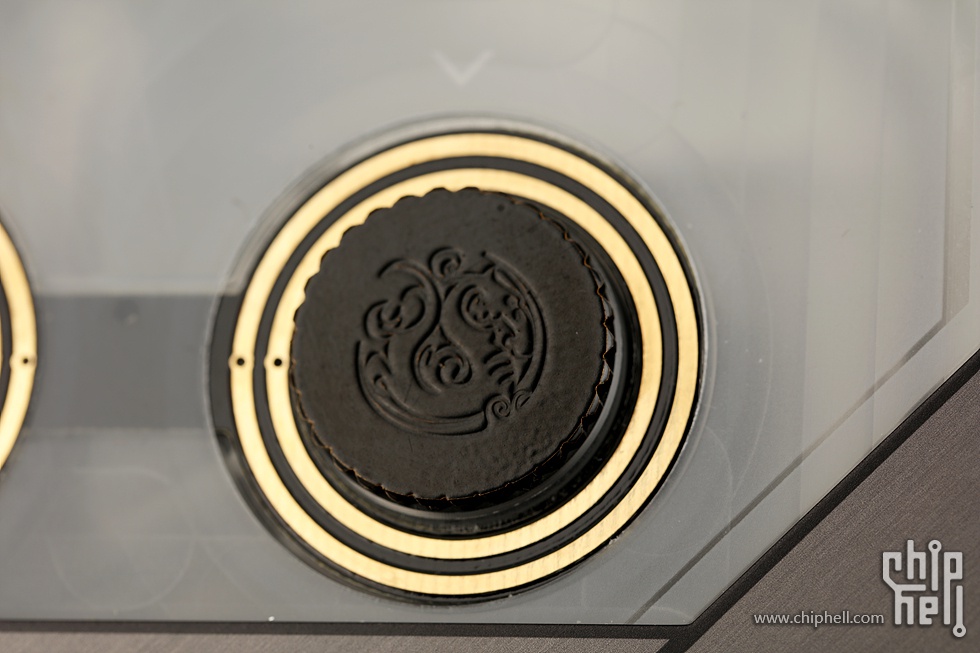

冷头进出水口标配了两颗BP的黑色止水锁头,外观上和以往的BP所零售的锁头不一样,龙图案的表现形式类似于浮雕的工艺.位于出入水口外围的两圈金色实际是PCB上的触点,当接上接头之后如果连接处渗水,那么两个触点被导通之后就会发出信号,在主板软件中发出警告甚至自动关机防止漏水带来的损失.另外,在这一圈PCB的下方,也就是出入水口内部,是各有温度传感器的,可以检测进出水温.

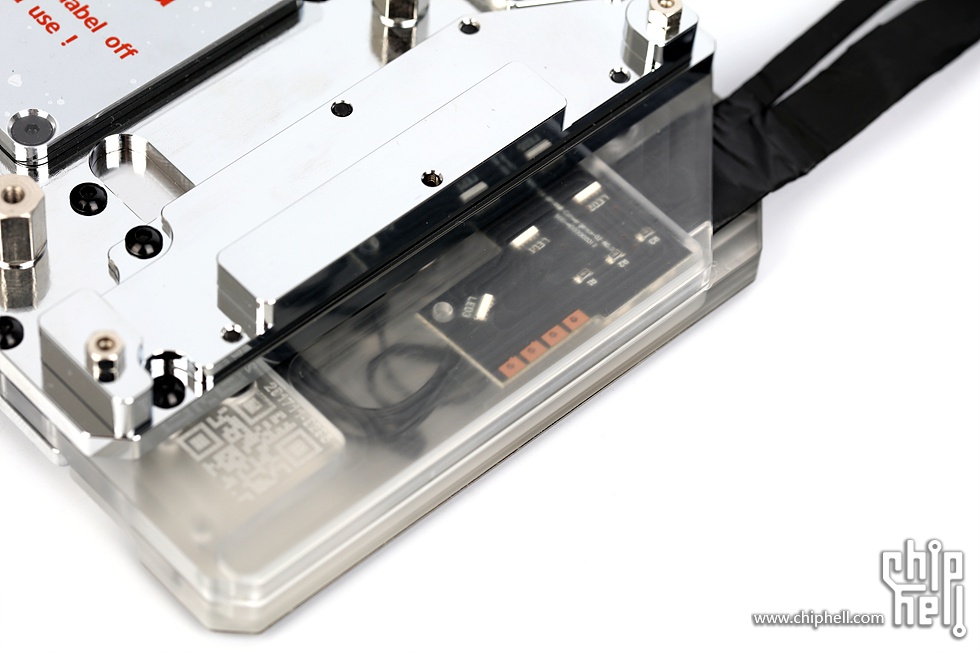

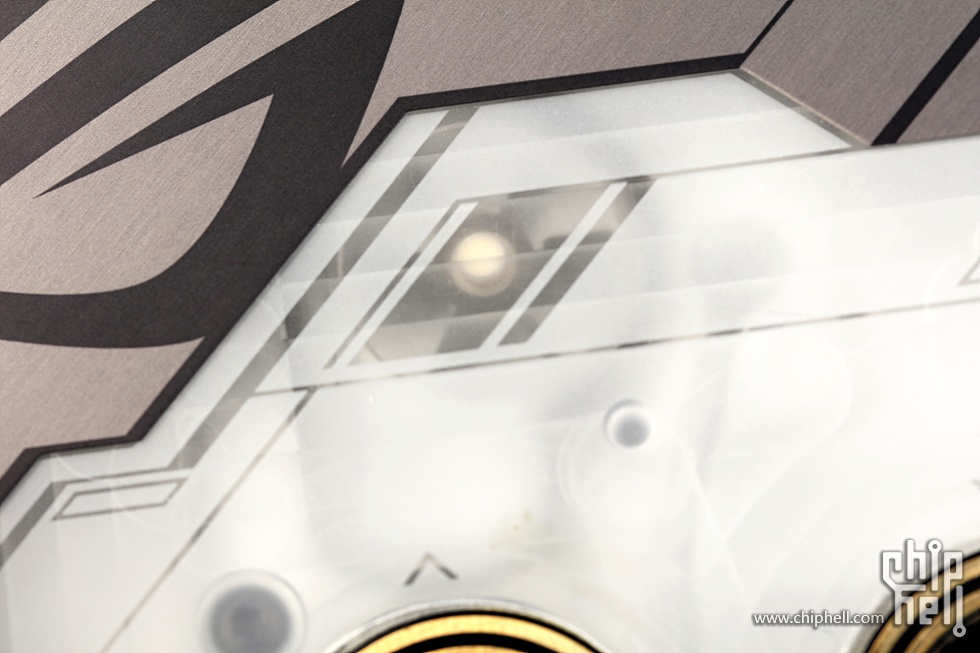

透过半透明的磨砂亚克力材质可以看到部分冷头内部情况.内置机械式流量计,并不是直接可以读取流量的电子式流量计.从主板配套的Ai Suite 3的监控项来看,这枚内置的流量计虽然为机械式流量计且直接读取的是转速,但Bitspower和Asus似乎根据流量计的叶轮和结构间接测算了实际流量,并显示于AI Suit内的部分界面上.和上部分的触点相同,在水泵异常或者停转时导致流量异常,软件同样会警告用户.

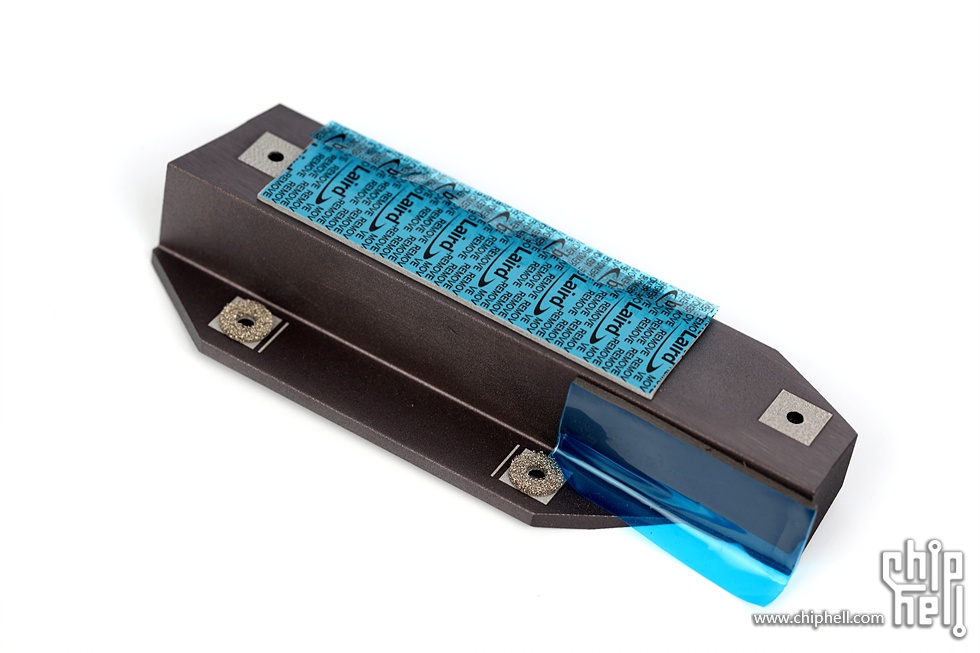

与冷头相连接并为1号M.2插槽上的SSD散热的散热片.背面和侧面已经预贴上了导热垫加强散热效果.

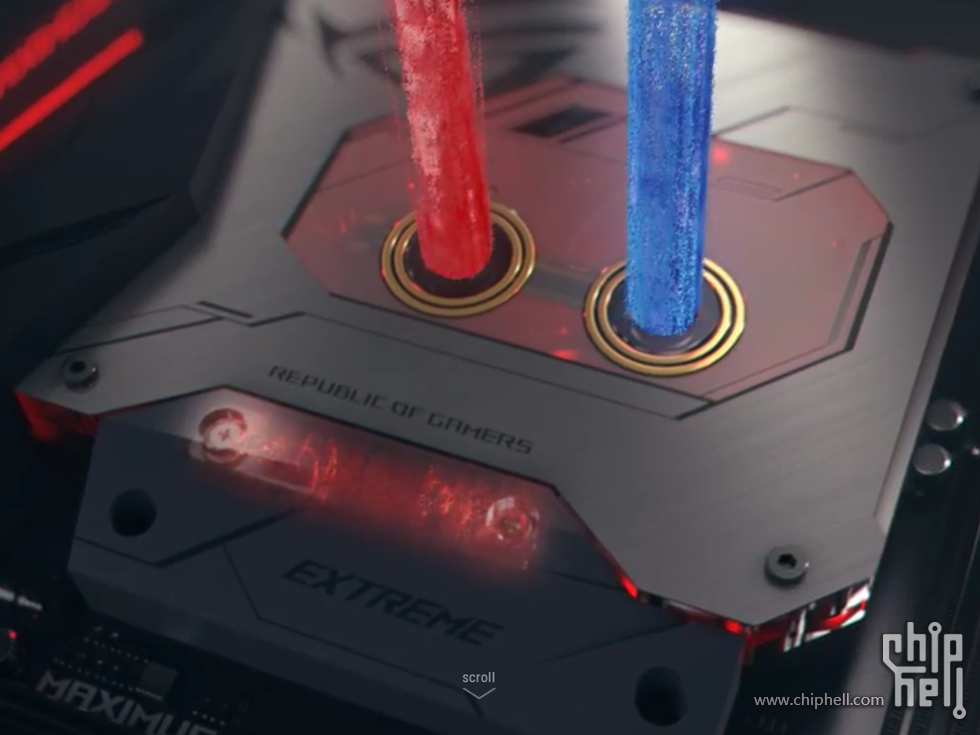

M.2散热片实际安装后的运作效果引用一张官方图来图解.

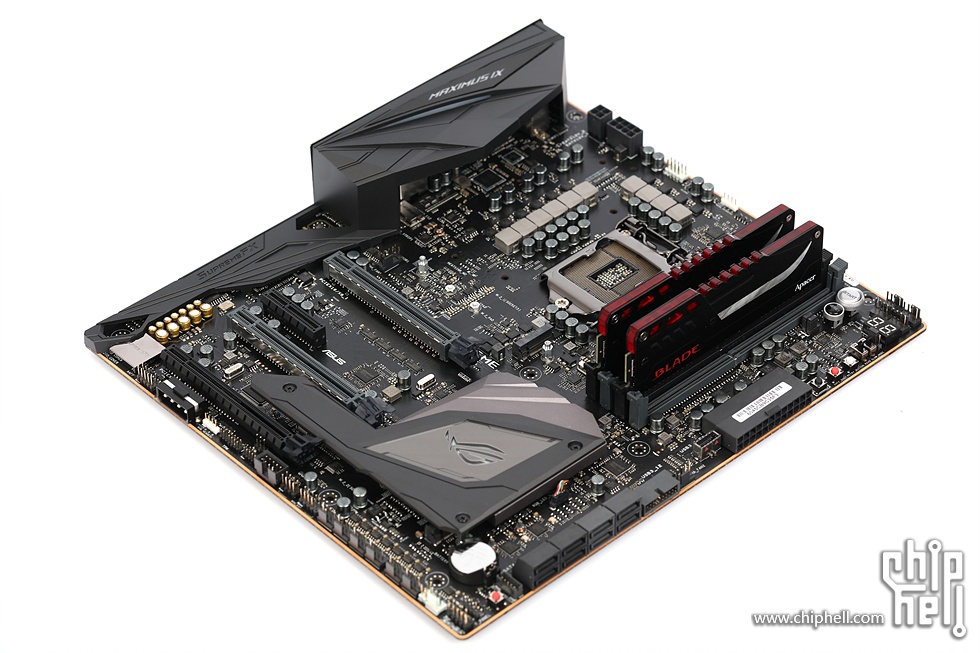

未安装冷头时候主板全貌.没有供电散热总觉得缺点什么.

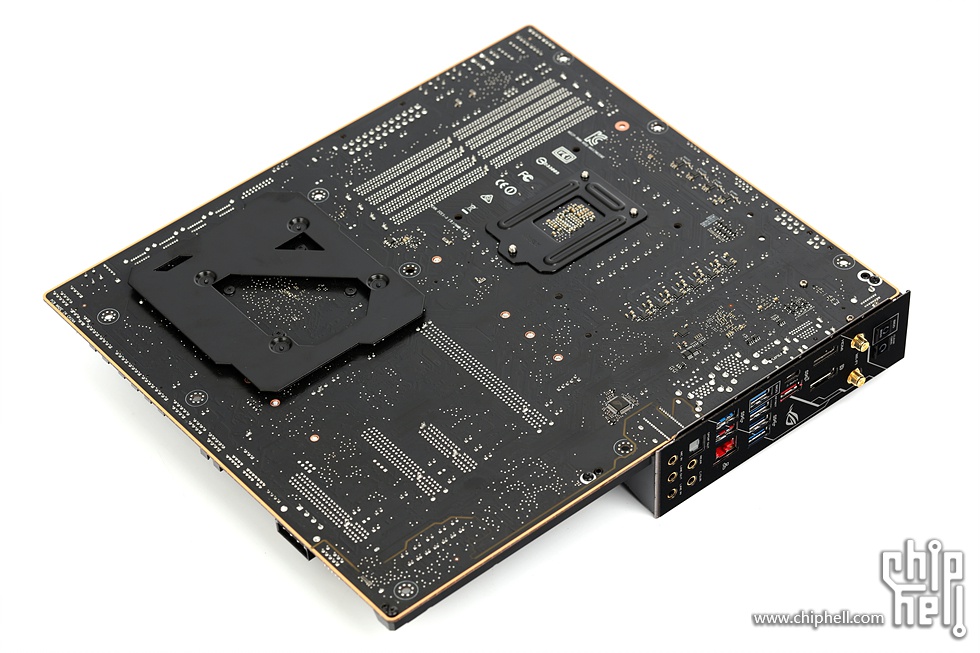

主板背面.并没有M9F那样的盔甲背板,毕竟冷头的背板也是蛮大的.

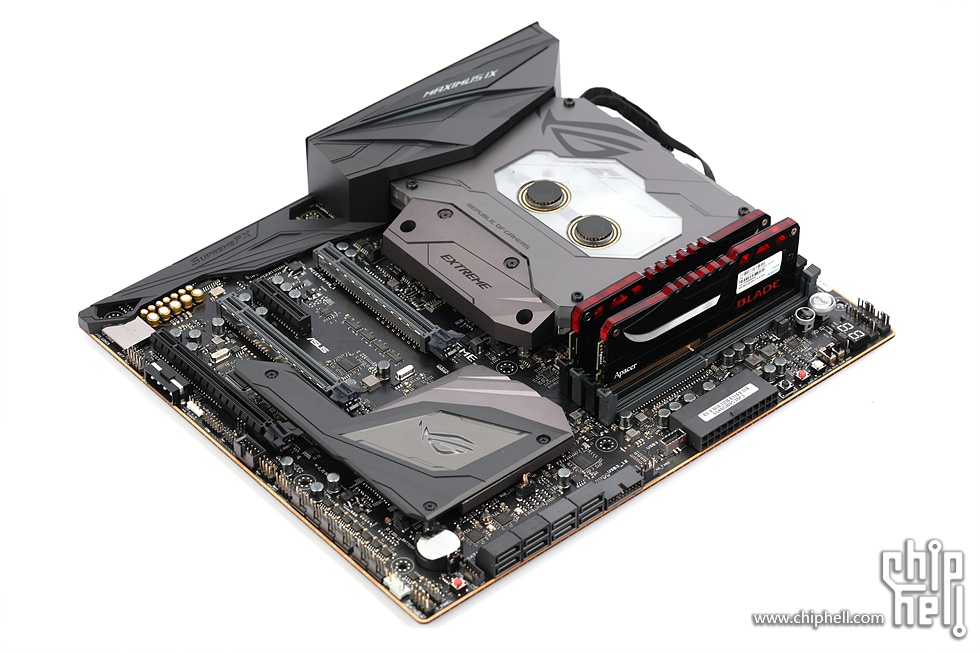

安装上冷头和M.2散热片的完全体.这枚冷头从设计和电控来讲是可以仅次于Aqua Computer的,对于水冷玩家来说强大的电控和炫酷的外观,这块冷头可谓是兼顾.

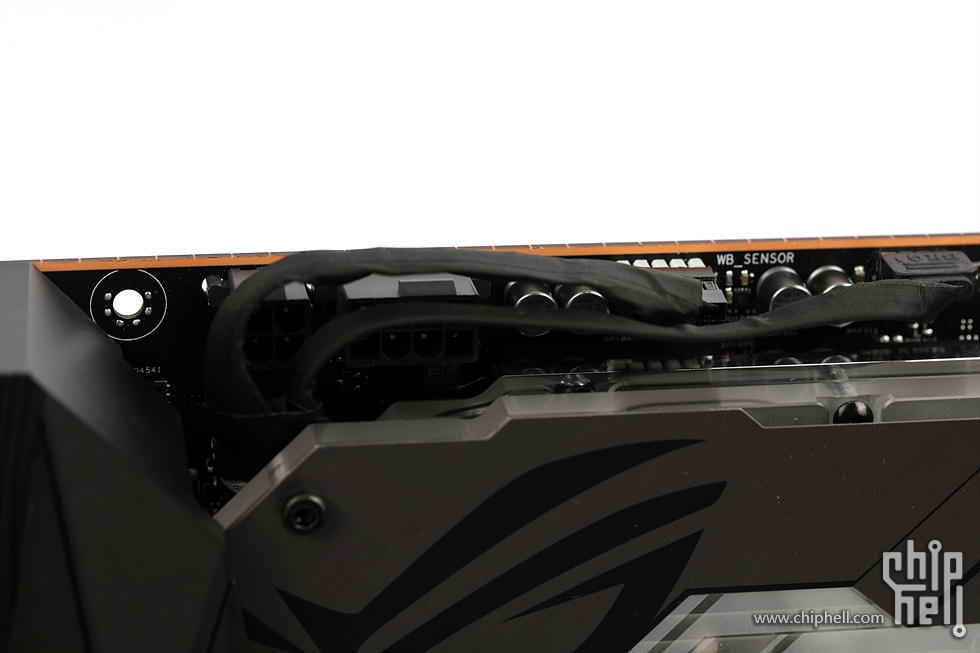

不过该冷头也存在一个很小的问题.连接主板的传感器线缆和RGB LED灯线缆的处理不是很好,比较容易阻挡CPU供电接口.

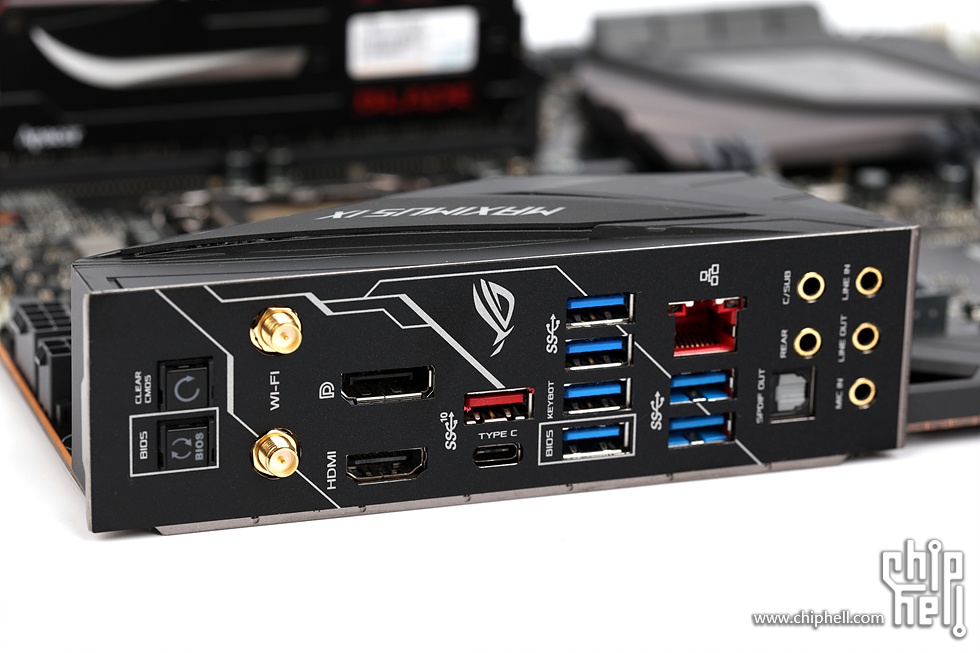

背部I/O.已经出现多次的一体I/O接口背板肯定在M9E上也不会落下,更美观,更不容易忘记,更防静电.接口方面,共有:4个Z270芯片组原生USB3.0接口(其中两个标注了USB Flashback和Key Bot使用),2个由ASMedia ASM1042A提供的USB3.0接口;一对由Intel JHL6540提供的USB 3.1接口,支持Thunderbolt 3(转接支持至DP 1.3);一组核显输出接口,HDMI 1.2和DP 1.2;5个3.5mm镀金音频接口,内置相应颜色的灯光,1个S/PDIF光纤输出;另有1个千兆LAN接口和2个无线网卡天线接口.CMOS Clear和BIOS Flashback按钮也是ROG必不可缺的,PS/2接口和M9F一样被抛弃,即使这是一块可能被拿来上液氮超频的板子.

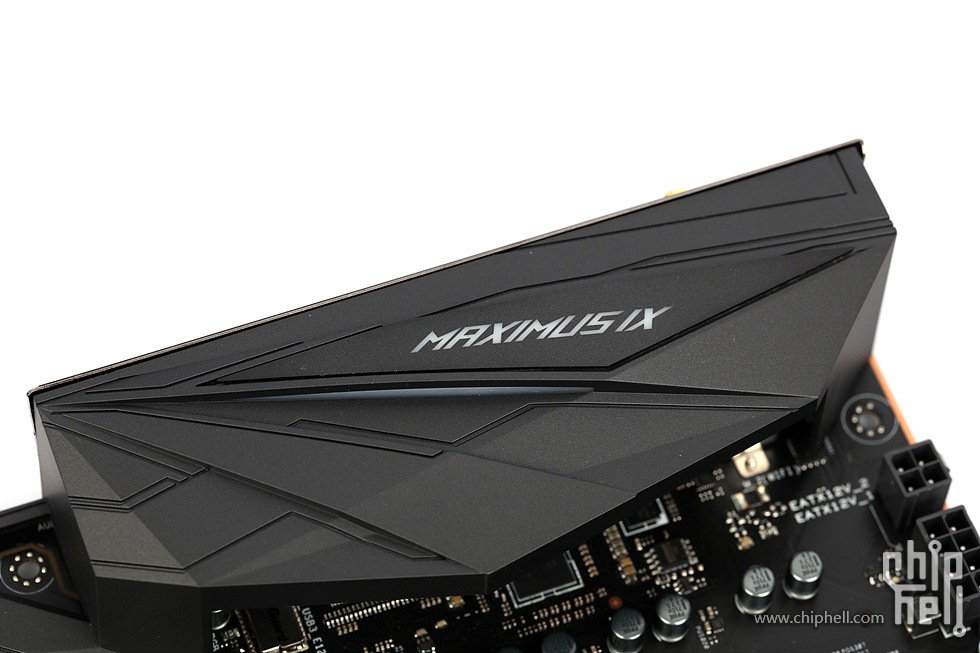

和M9F不同的背部I/O部分盔甲,线条和层次感更强,并且MAXIMUS IX字样具有灯效.

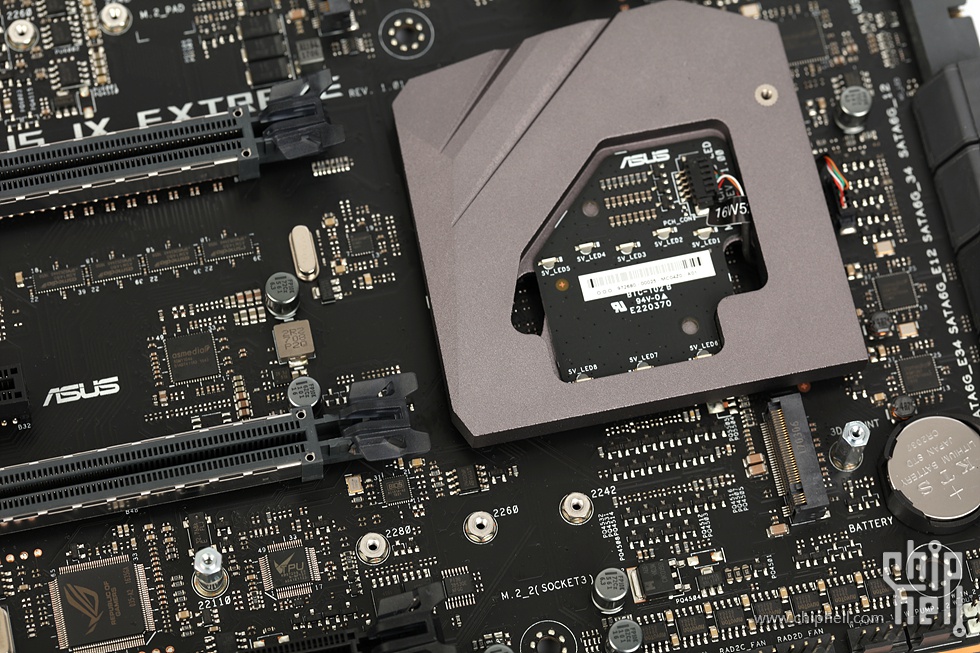

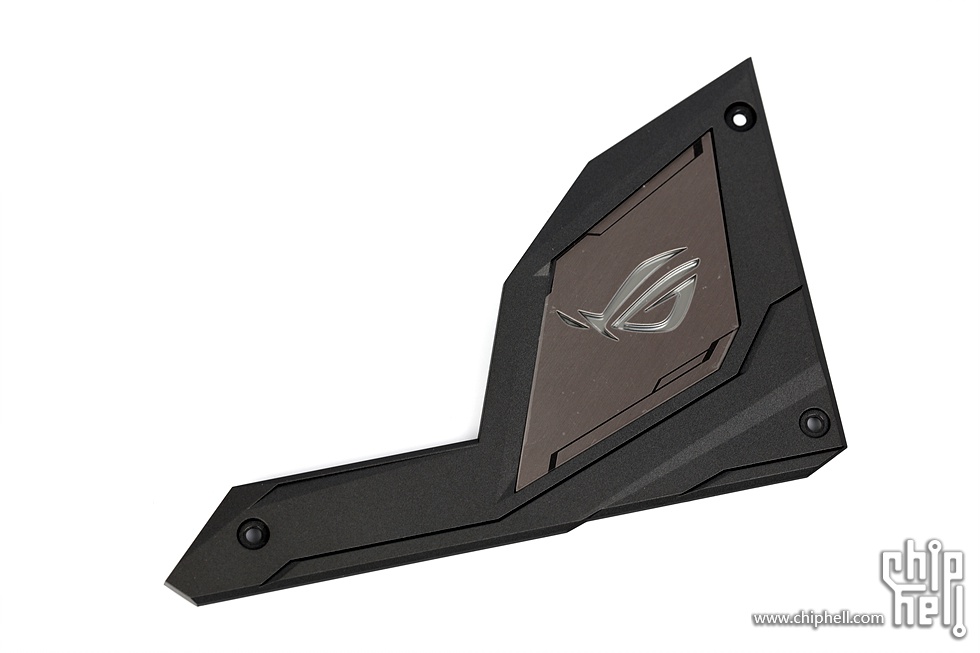

取下主板的芯片组散热片的装饰板,同样具有灯效.下面其实还有2号M.2插槽,但这块装饰板确实仅是装饰板,并不能给之下的SSD作为散热片使用.
灯光效果实拍.因为暂时还没有条件测试水冷头,所以由于各种原因冷头内的灯并没有亮起.

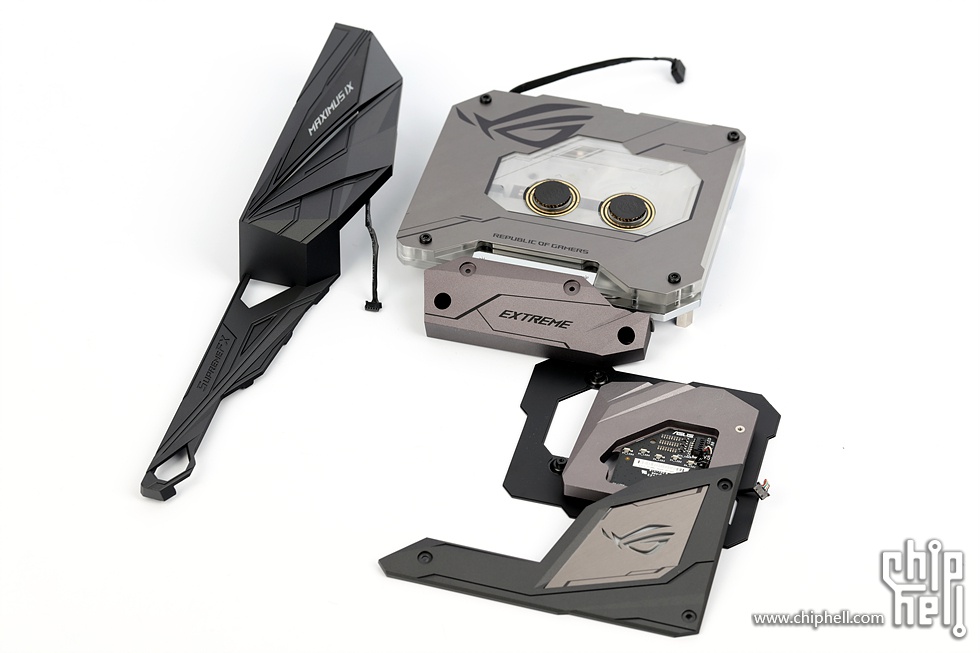

全部的散热片和装饰片.

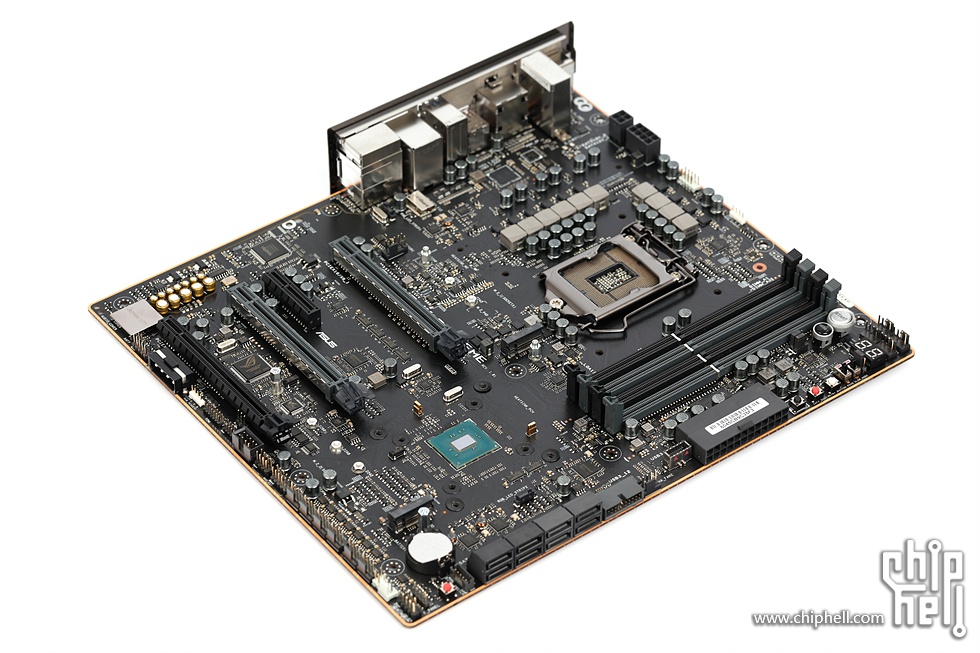

去掉盔甲和散热片后主板全貌.用料一定程度上相较M9F还是有所升级的,供电方面总体还是”Extreme Engine Digi+”;风扇接口方面,提供了2个机箱风扇接口,2个W_PUMP水泵接口,8个冷排散热风扇接口,以及1个5-pin风扇扩展卡接口(可扩展3个风扇接口),总计可以拥有15个风扇接口,可谓十分豪华,便于水冷玩家将整机的风扇和水泵都接驳至主板上;USB接口方面提供了1组USB 3.0接口,2组USB 2.0接口,1个前置USB 3.1接口.其他接口方面则有TPM模块接口和ROG_EXT扩展前面板接口(和一组前置USB 2.0接口共享),2个温度传感器接口,2个RGB LED灯带接口(其中1个为水冷头所用),另外还提供了1组W_IN/OUT温度传感器接口,用于测量玩家想要测量处的进出水温,1个W_FLOW接针,可以连接水路中其他流量计.内部接口完全可以让水冷玩家抛弃风扇控制器,将整机风扇和水冷传感器接至主板.

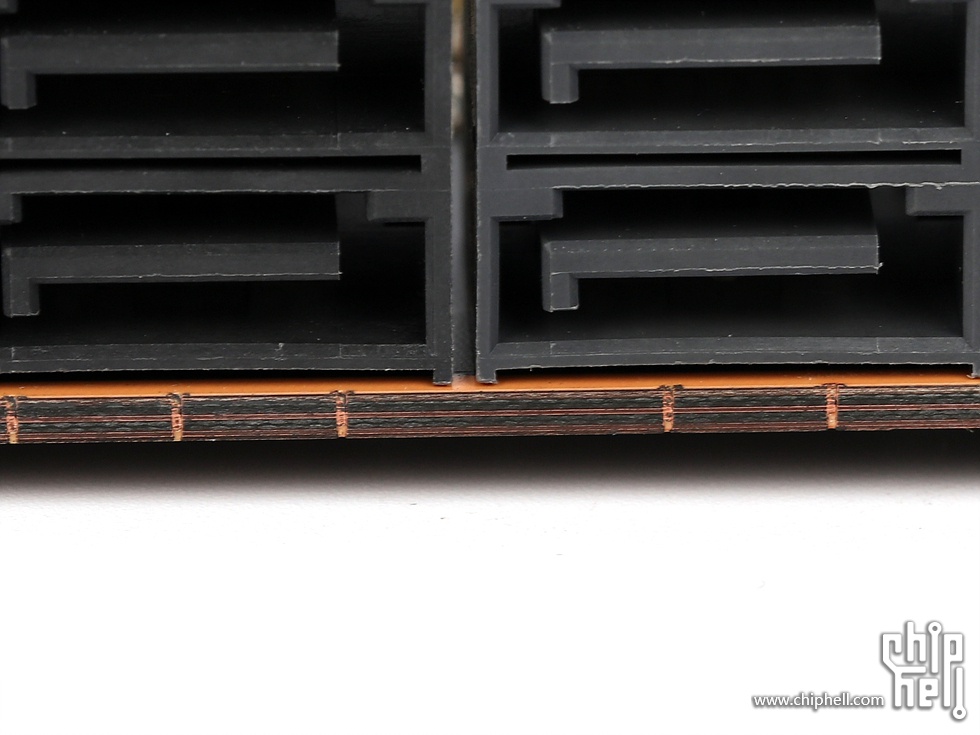

即使脱去了散热片和盔甲,整块主板也还是很重,可能是因为PCB采用了加厚铜的布线.可以看出主板的PCB是相当厚实,而且有特别的边缘.
LGA 1151 CPU插座,支持Intel第六代和第七代桌面CPU.

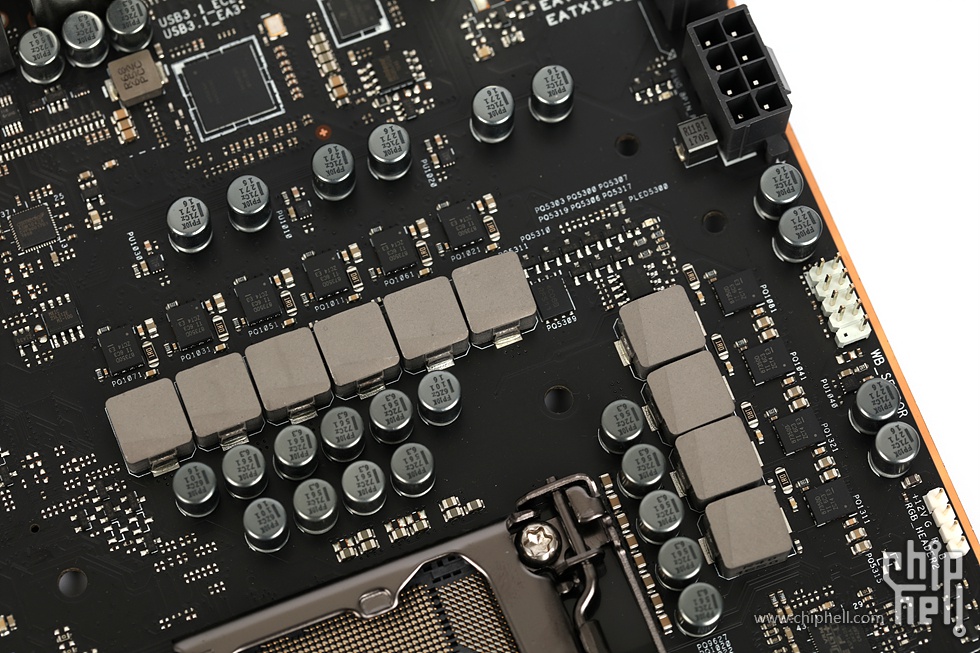

CPU供电配置是和M9F一样的,8相CPU核心供电+2相核显供电.

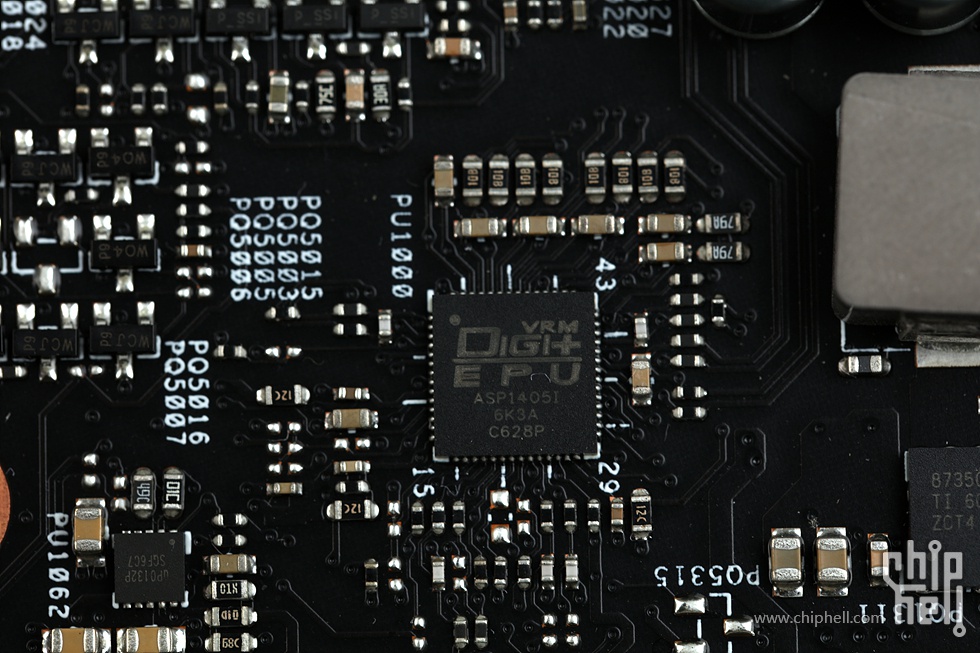

但供电PWM主控芯片方面,并没用使用和M9F一样的ASP1400BT,而是和M9A一样的ASP1405I.

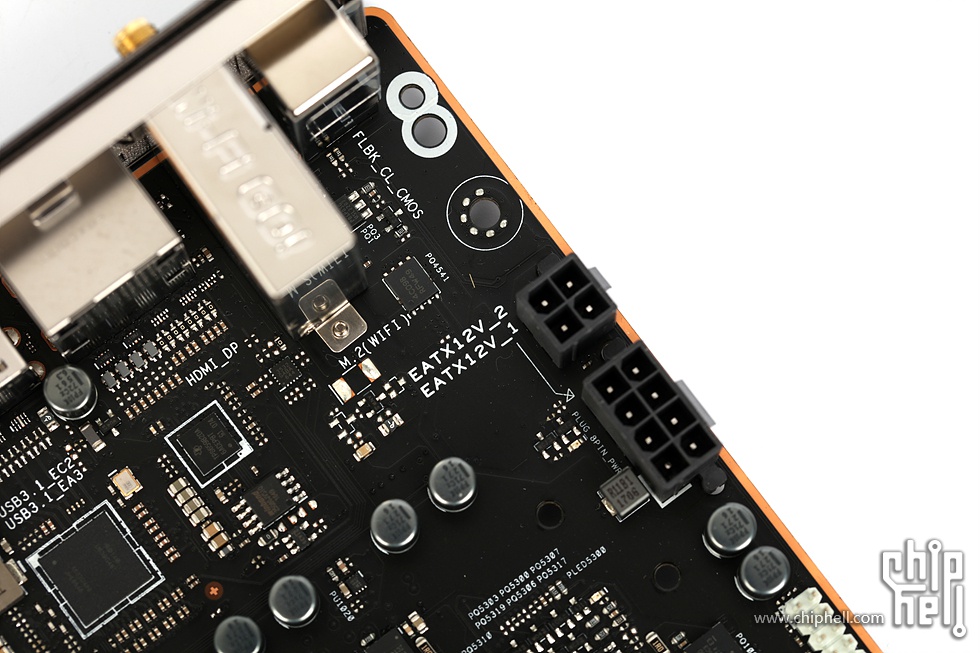

CPU供电接口方面提供了8-pin+4-pin接口,仅次于M9A,高于其他ROG Z270系列主板.

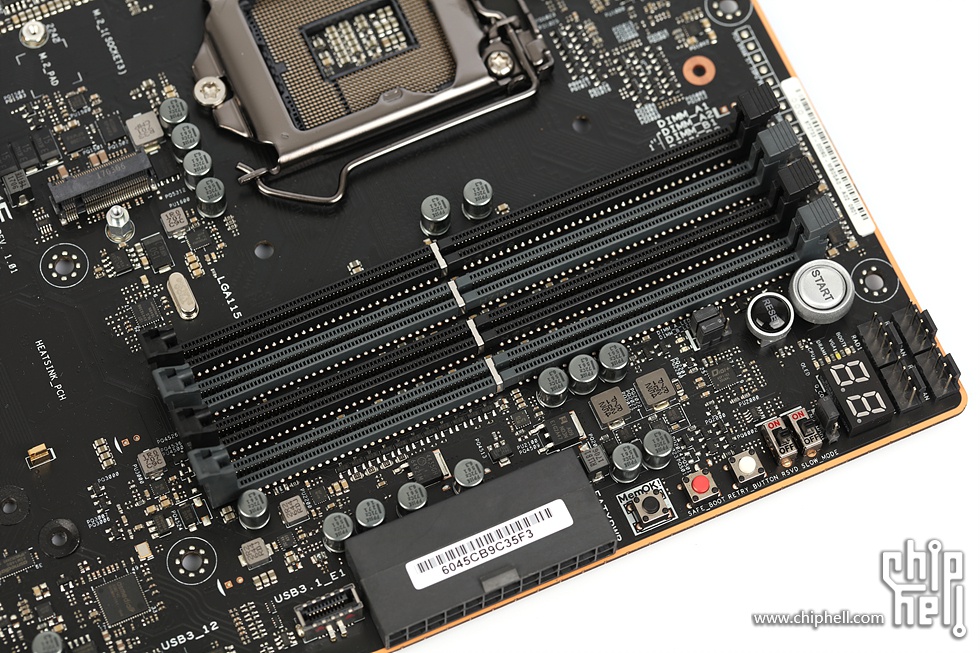

内存插槽.标称支持最大64GB的DR4-2400 unbuffered non-ECC内存,支持双通道和XMP,标称超频支持至4133MHz+.可以看到内存插槽依旧是单边卡扣设计,并且中间防呆口处有加固设计.

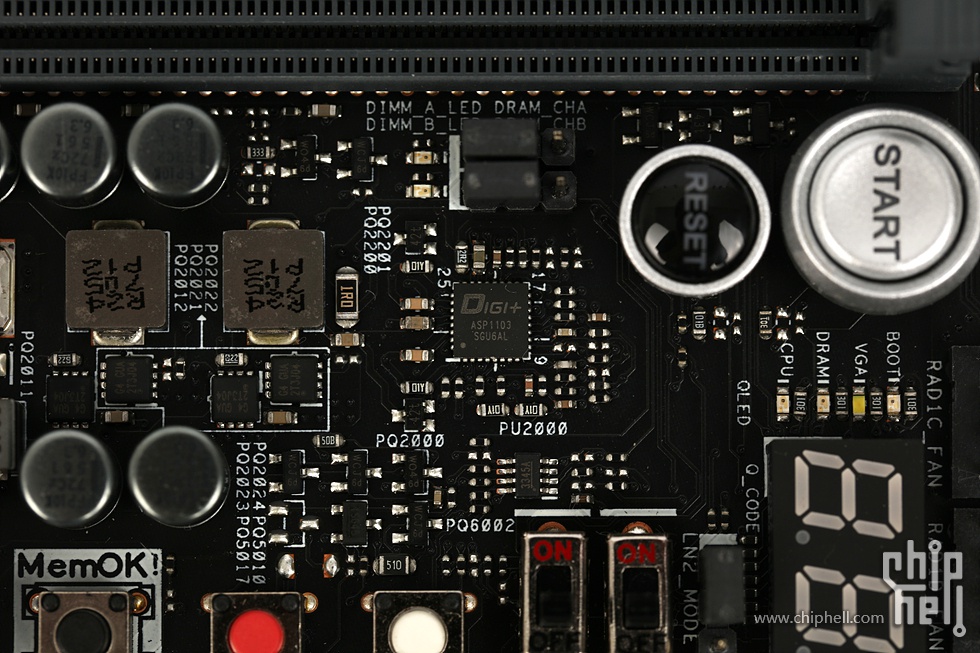

独立的2相内存供电.PWM主控芯片使用了ASP1103.

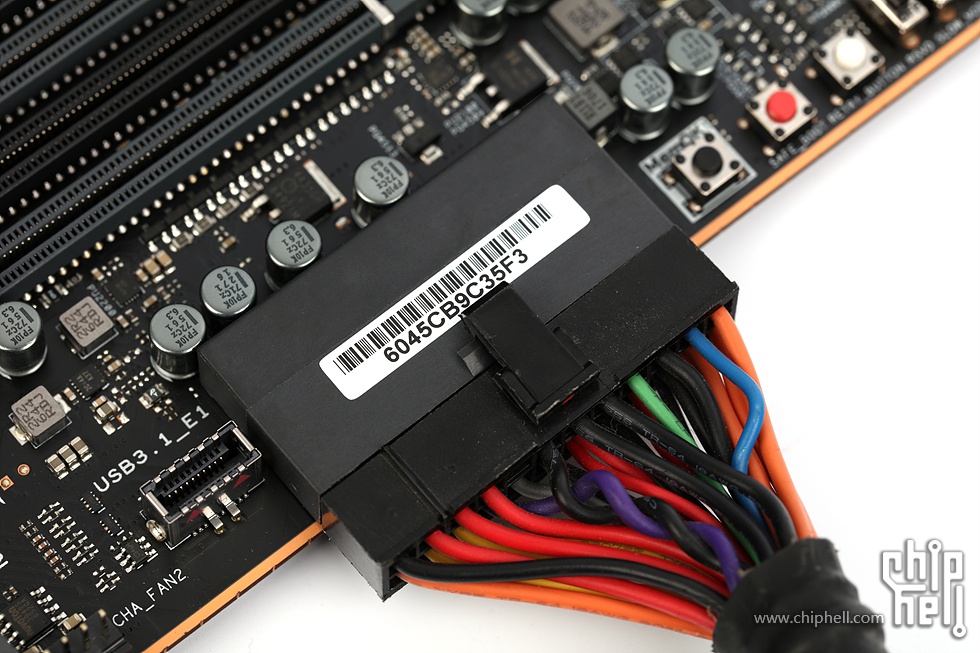

M9E上的24-pin主板接口采用了侧卧横置的放置方法,华硕将其命名为PROCOOL接口,声称更加安全可靠,且更有利于散热…而实际上,一般24-pin的胶壳插入接口时都比较紧,需要借力,那么在安装时候,可以从图中看到,这个接口背后有几颗电容,会不便于在接口上借力将电源线插入,甚至可能忽视了电容的存在而直接按压在电容上导致损坏.

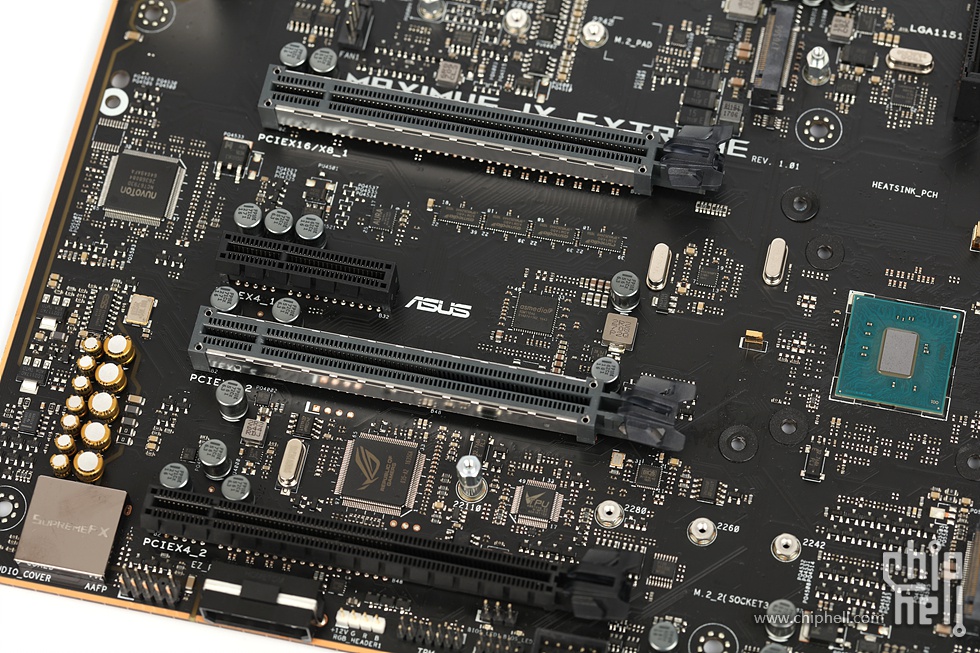

扩展插槽方面,从上至下依次为:空|PCI-E 3.0 x16|空|空|PCI-E 3.0 x4|PCI-E 3.0 x16(最大x8)|空|空|PCI-E 3.0 x16(最大x8).其中那条PCIE 3.0 x4插槽默认为关闭,运行于x2模式时SATA接口3和4将不可用,运行于x4模式时SATA接口1,2,3,4和二号M.2插槽的SATA模式将不可用.

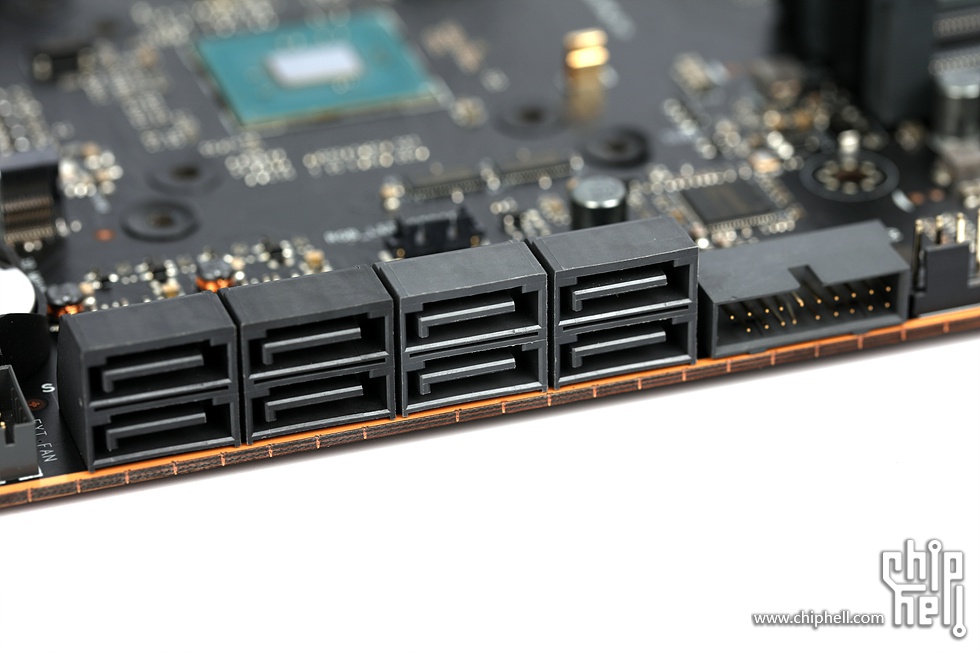

存储接口方面,4个Z270芯片组提供的原生SATA 6Gb/s接口,支持RAID0/1/5/10和SRT,4个由2颗ASMedia ASM1061提供的SATA 6Gb/s接口.一旁可以看到侧卧的前置USB 3.0接口,在M9F上也出现过了.

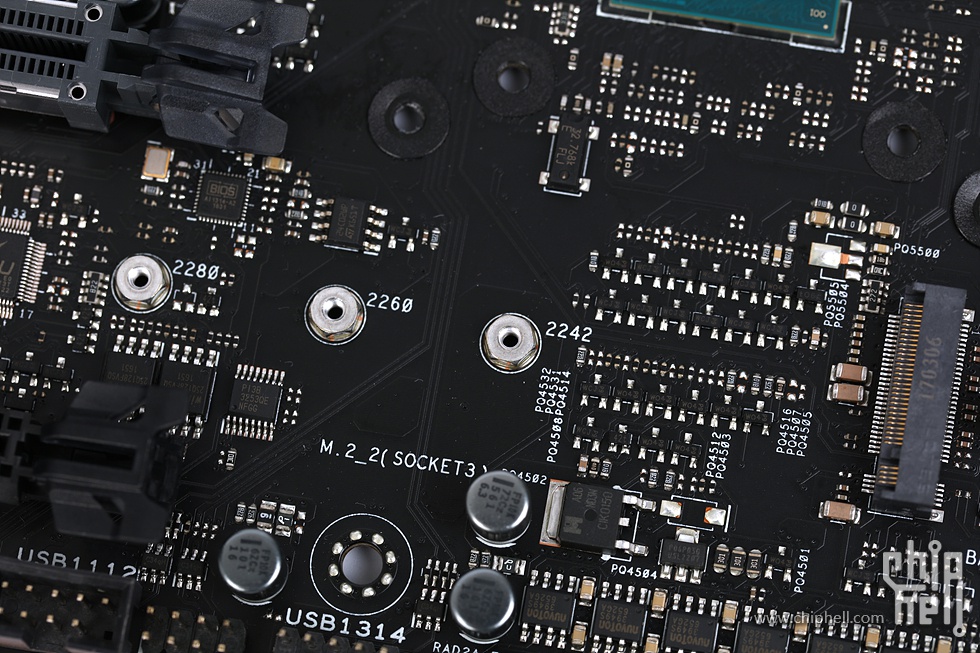

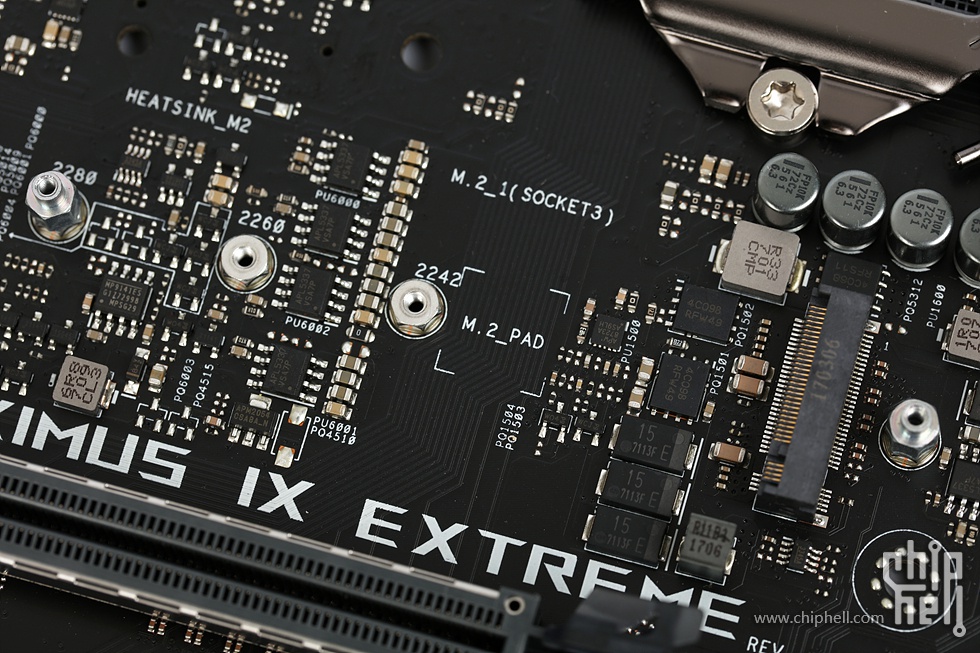

板载2个M.2插槽,均支持Intel Optane.1号M.2插槽位于CPU下方,支持PCI-E 3.0 x4和SATA模式,尺寸支持2280/60/42三种,并且安装在该插槽的SSD拥有散热片和水冷的加持呵护.

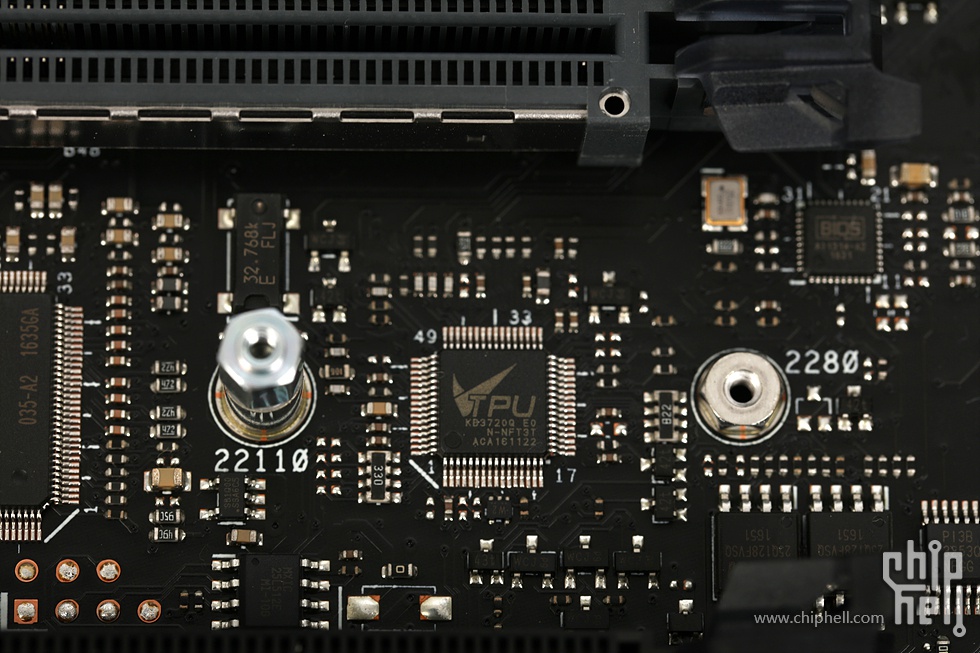

2号M.2插槽位于芯片组散热片装饰板之下,同样支持PCI-E 3.0 x4和SATA模式,尺寸方面因为地方更大支持22110/80/60/42四种,安装在该插槽的SSD不仅没有辅助散热而且该插槽运行在SATA模式下时SATA接口1,2将不可用.

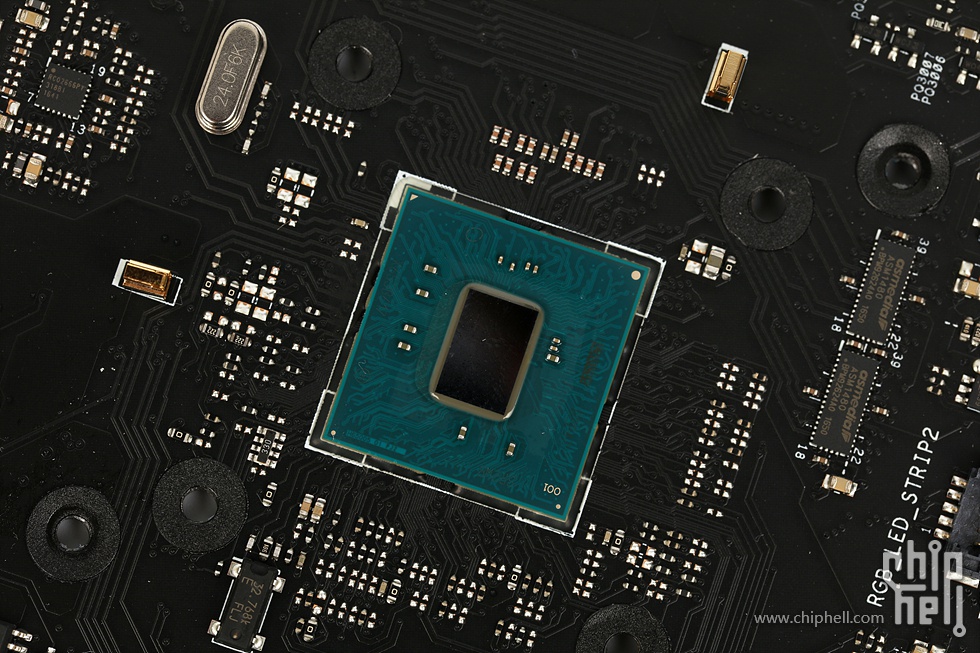

Z270芯片组.

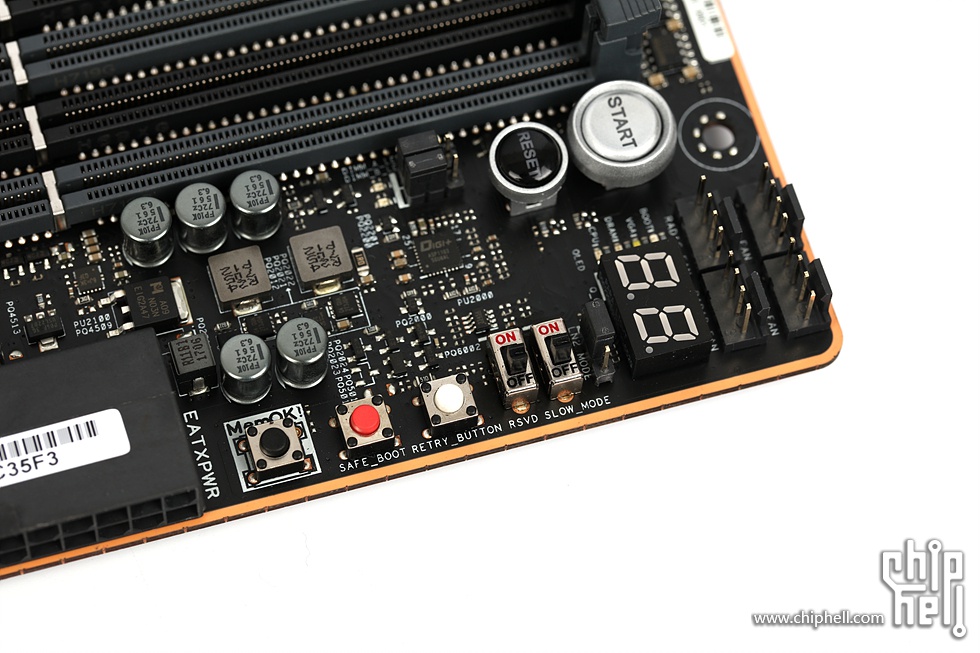

主板右上角,除了两位侦错指示器(Q-Code),四位置争端等(Q-LED),还集中了一批按钮,开关和条线.MemOK!内存诊断按钮,Safe Boot按钮,ReTry按钮,RSVD开关,Slow Mode开关,LN2跳线,内存通道切换跳线,开机按钮和重启按钮.虽然没有M9A上配备的那么齐全,但是几个高阶超频上才用得到的功能还是有的,EXTREME系列依旧是为了极限超频而生.右上角的4个4-pin PWM风扇接口为第一组水冷冷排风扇接口.

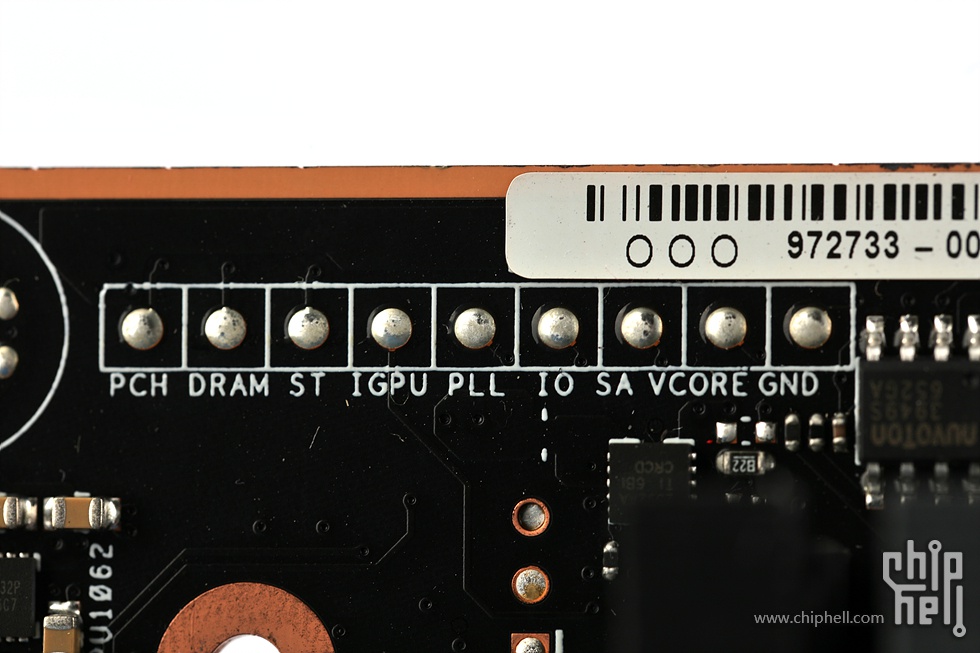

为了极限超频而生,电压测量点也是必不可少的.

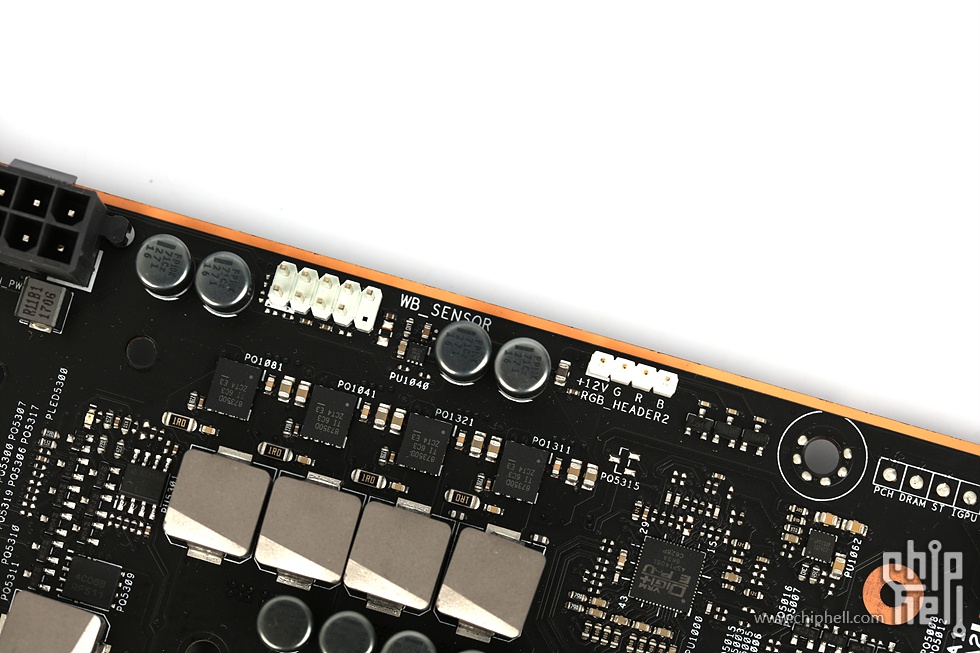

主板最上方,连接水冷头传感器的接口以及水冷头RGB LED灯的接口.

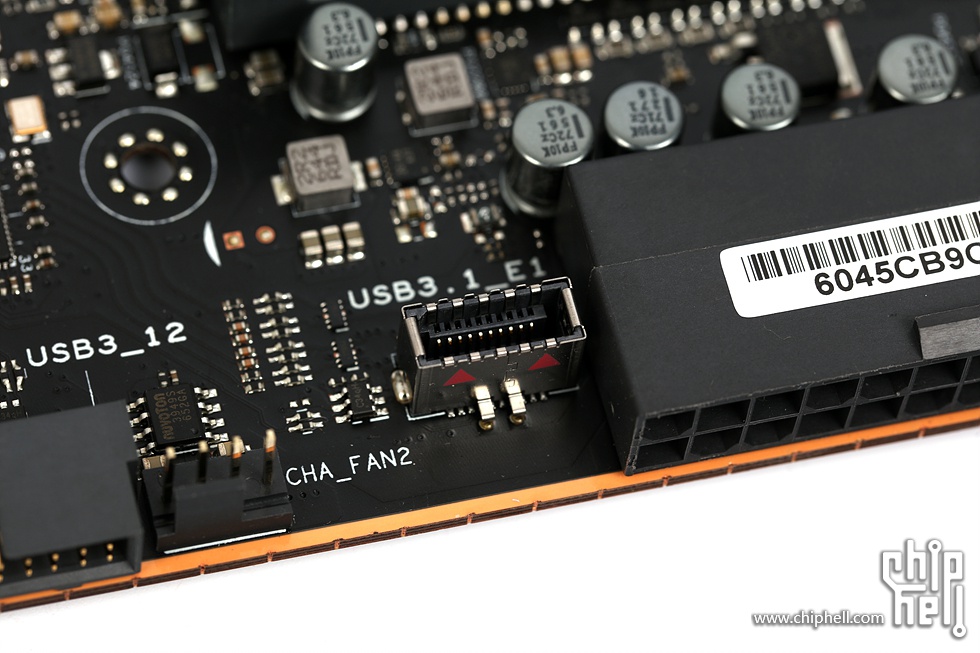

前置USB 3.1接口,现在不少机箱也配备了前置USB Type C接口.

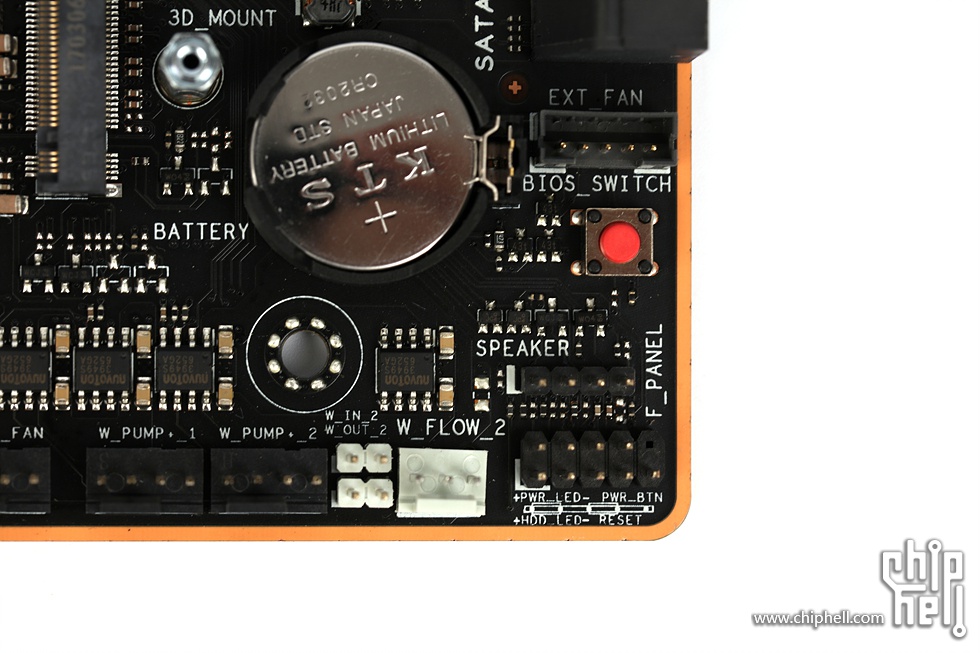

主板右下角.5-pin风扇扩展卡接口,BIOS切换按钮,蜂鸣器接口,跳线接口,流量计接口,出入水温传感器接口,2个W_PUMP水泵接口.

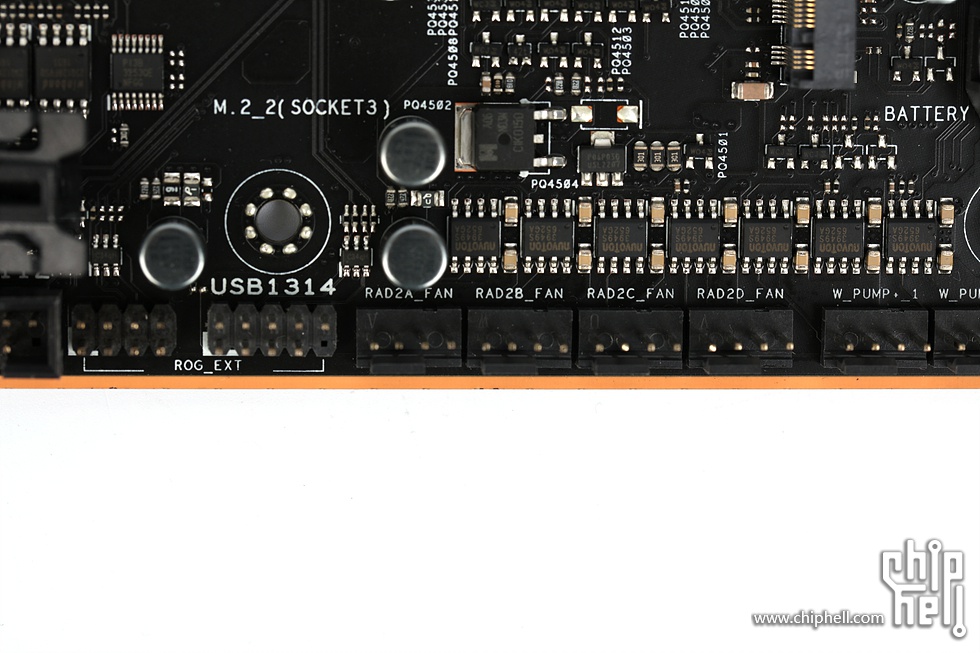

主板底部.4个4-pin PWM风扇接口为第二组水冷冷排风扇接口,可以看出华硕还是知道水冷玩家一般会配备多个不同位置的冷排,在整块主板的水冷设备连接上花了功夫.另有一个ROG_EXT超频面板接口,与一组USB 1314接口共享.

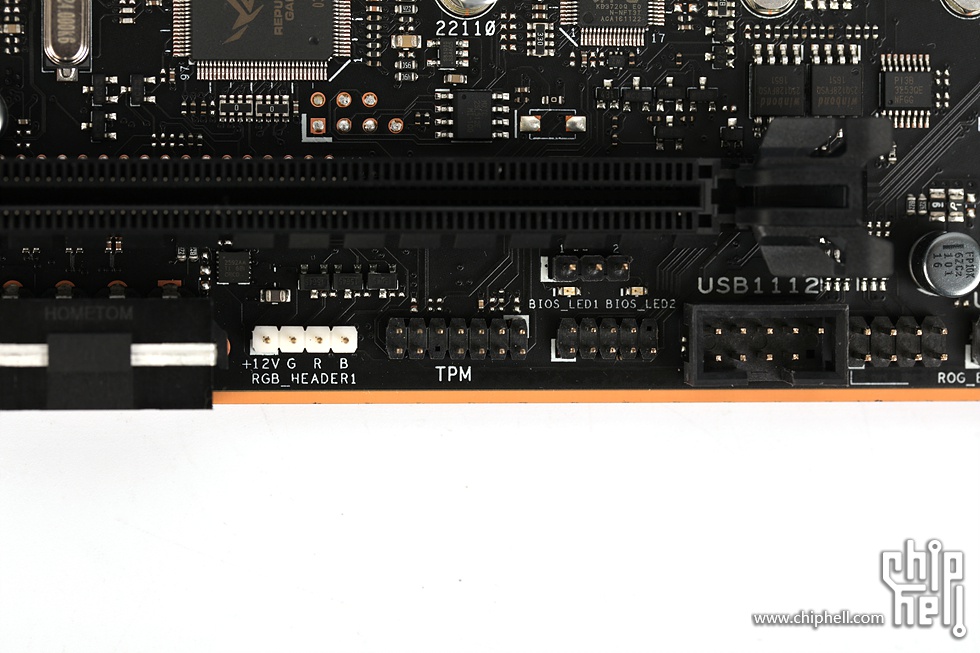

底部还有RGB LED灯带接口,TPM接口和一组USB 1112接口.

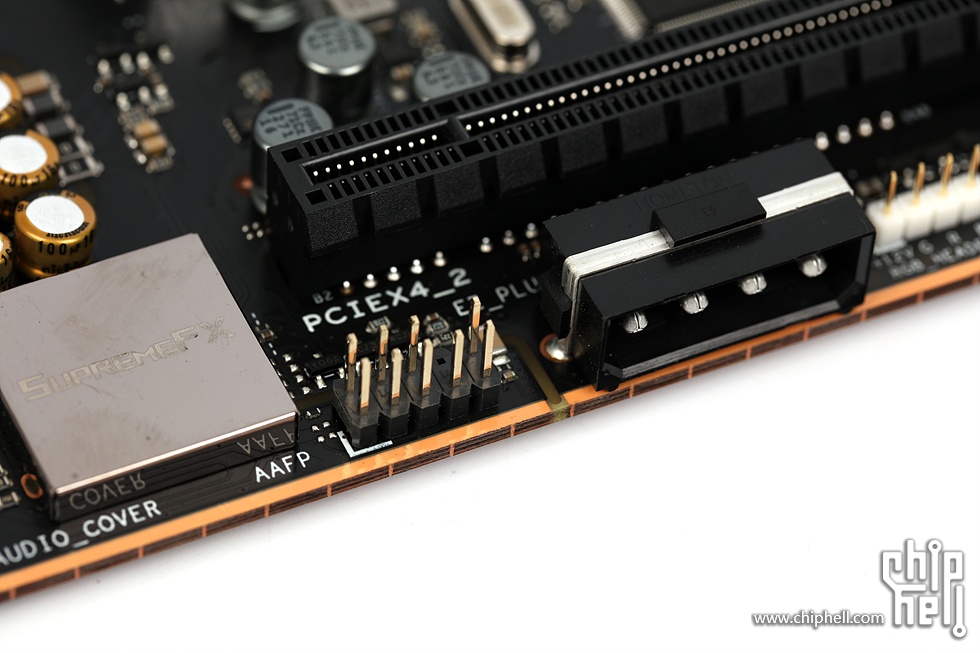

左下角有AAFP音频接口,以及为了多显卡用户准备的4-pin D型PCI-E辅助供电.

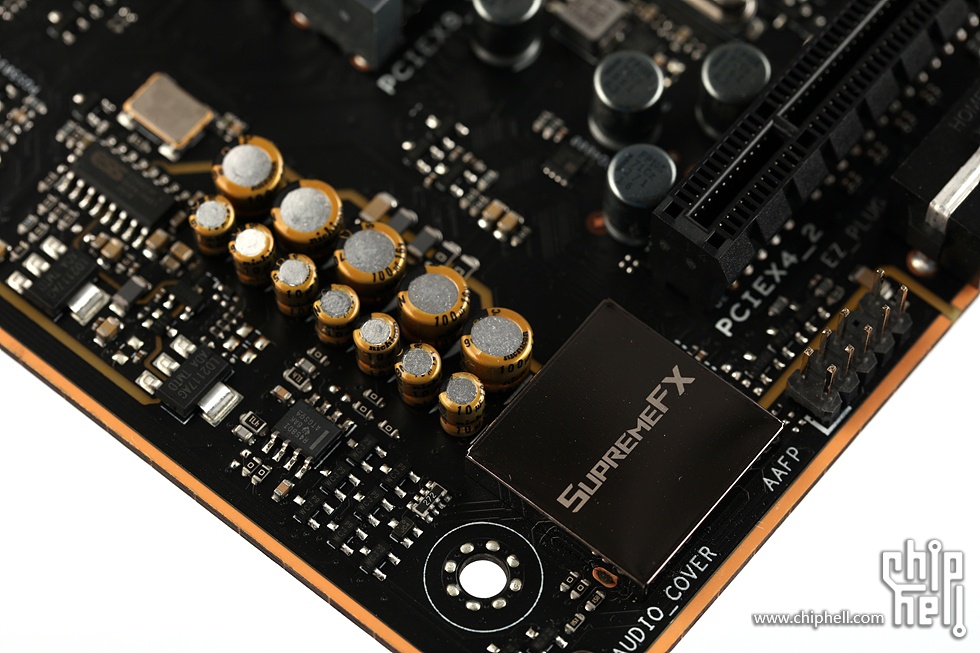

音频方面依旧是SupremeFX S1220,不过S1120 Codec芯片有屏蔽罩覆盖.
TPU芯片,提供更多监控和超频选项.

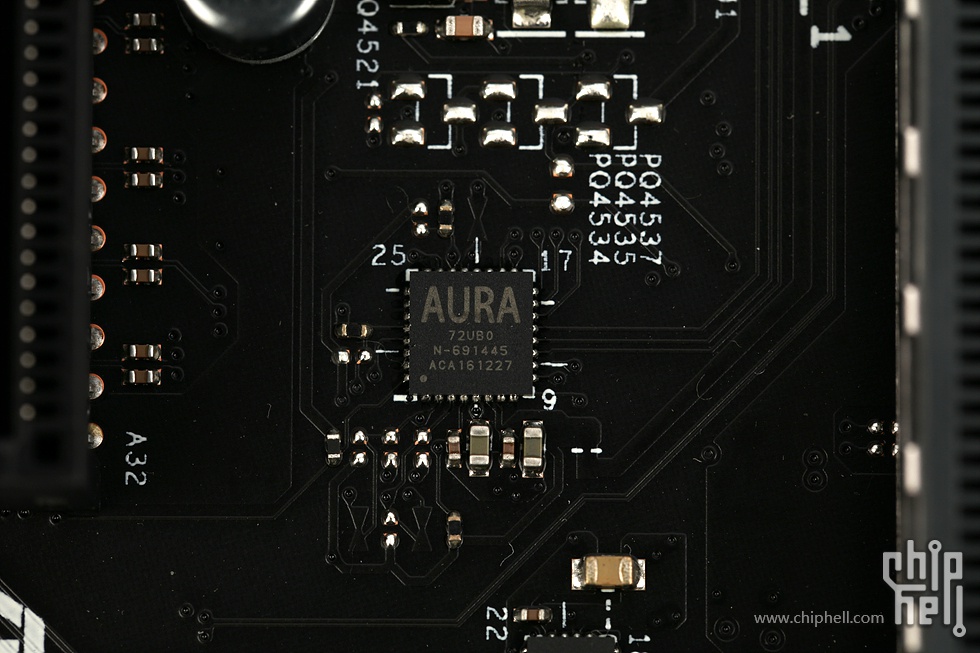

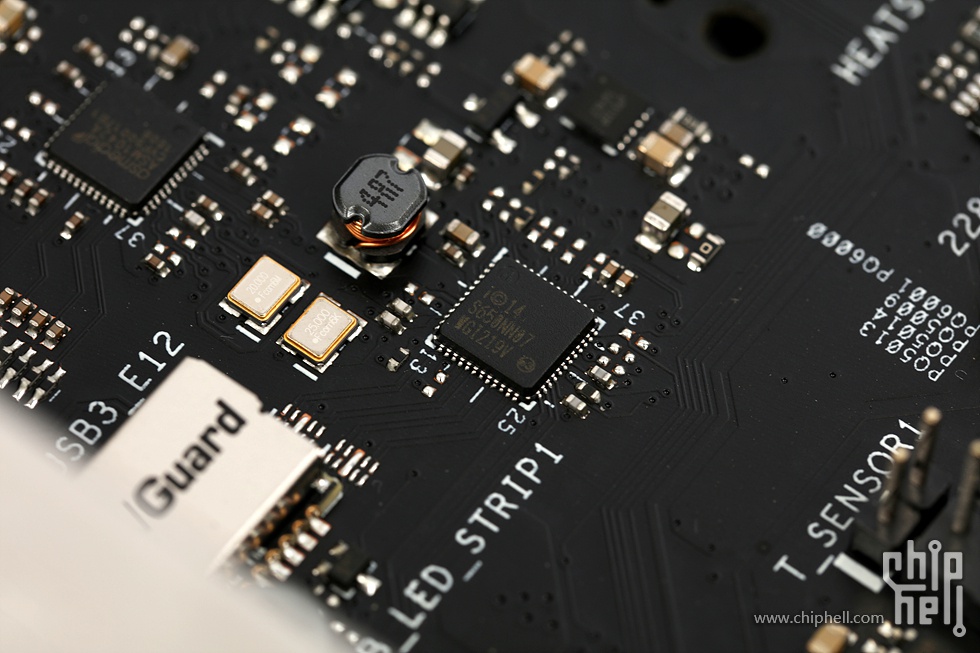

AURA灯光控制芯片,为整机的灯光效果和Sync提供了基础.

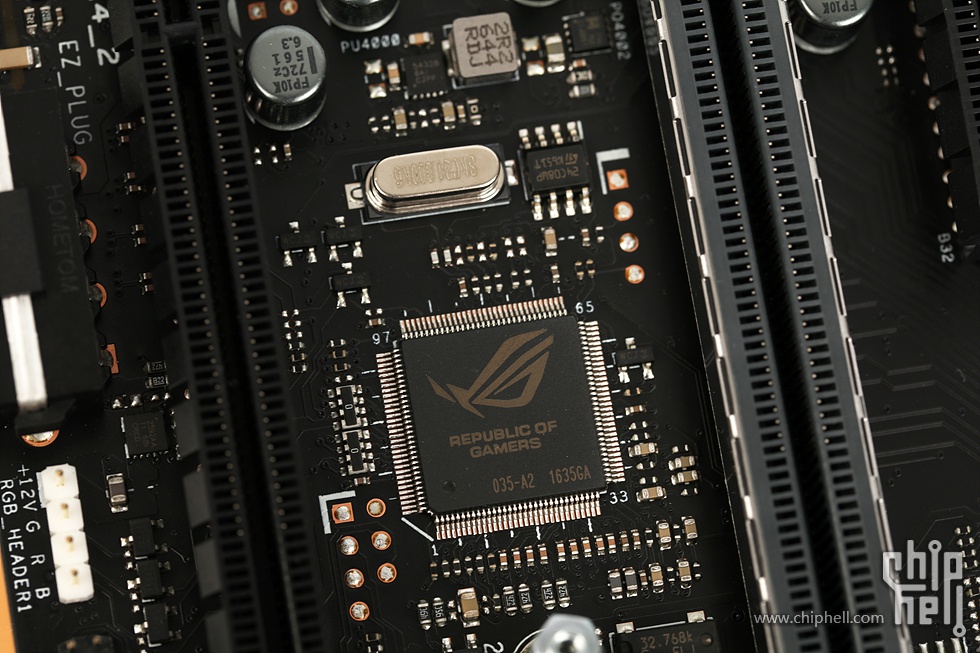

打磨过并颍上ROG Logo的芯片,提供更多监控,选项和功能.

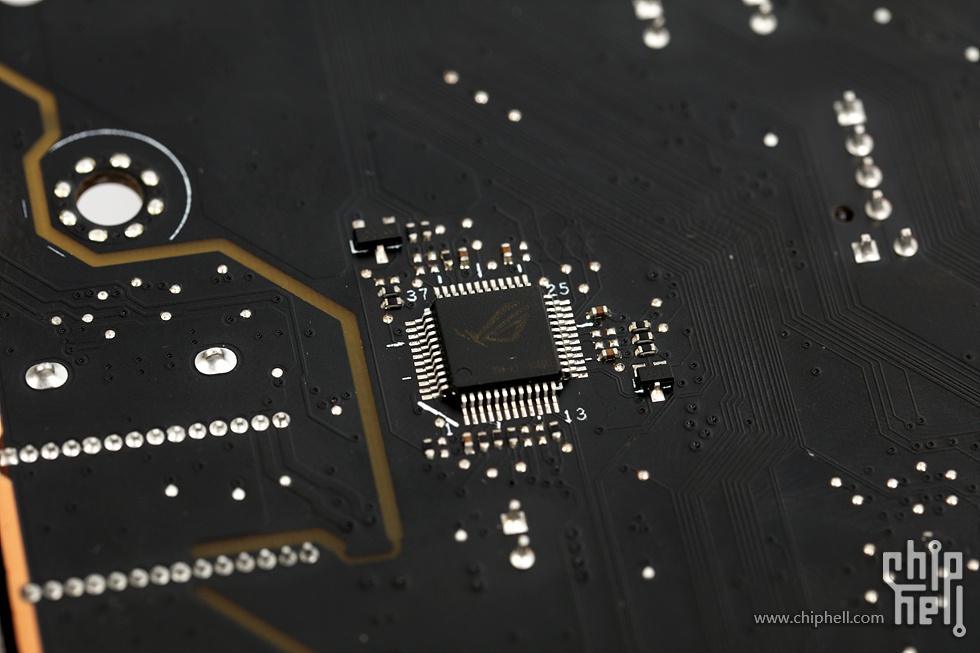

主板背部也有一颗类似的芯片.

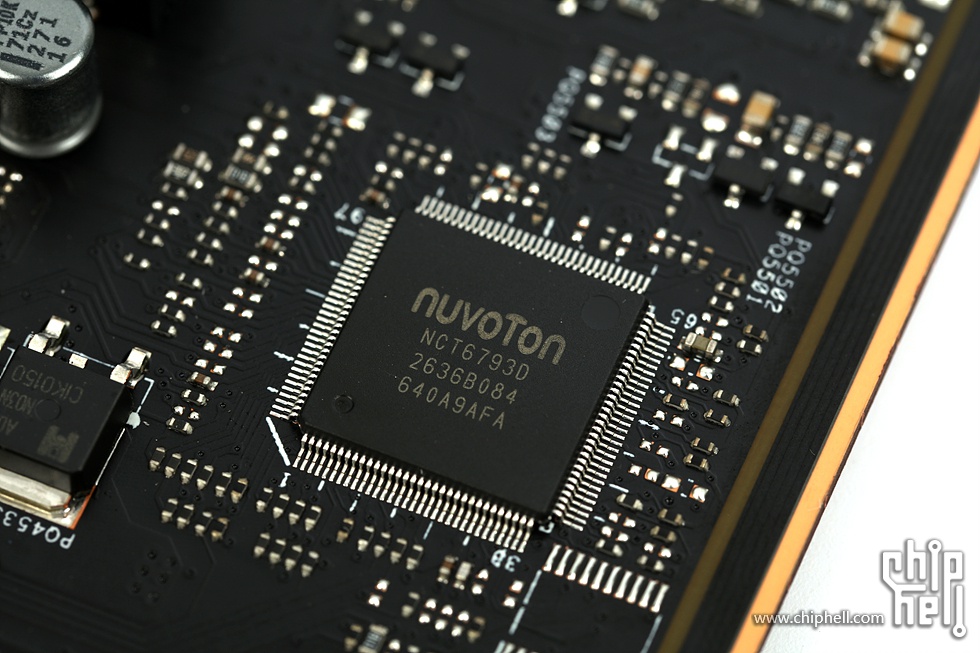

提供基本监控功能的Nuvoton NCT6793D Super I/O芯片.

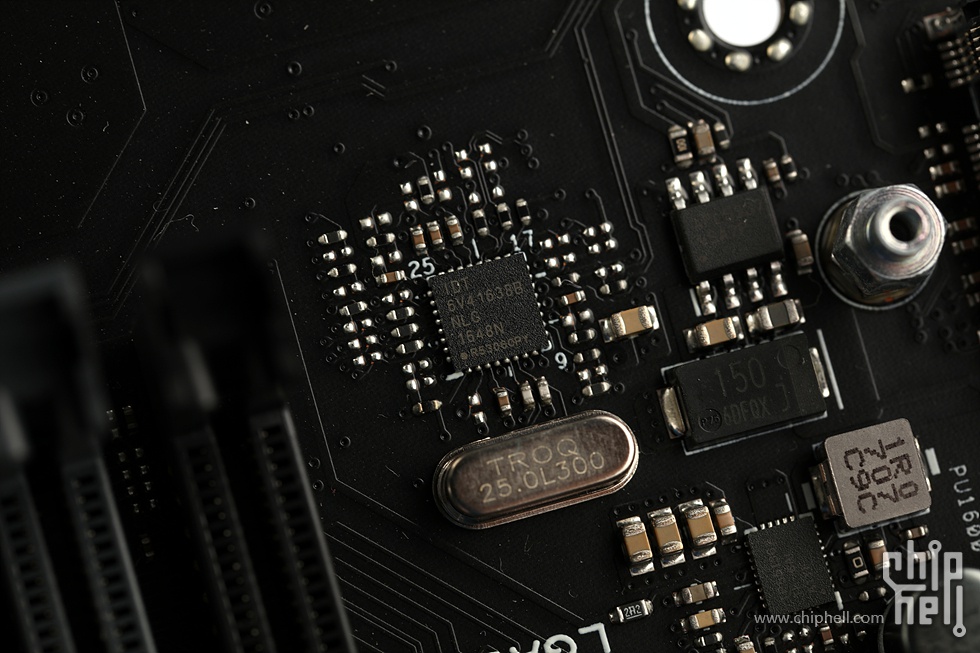

IDT芯片,提供更高外频的支持.
千兆LAN依旧是官方钦定的I219-V.

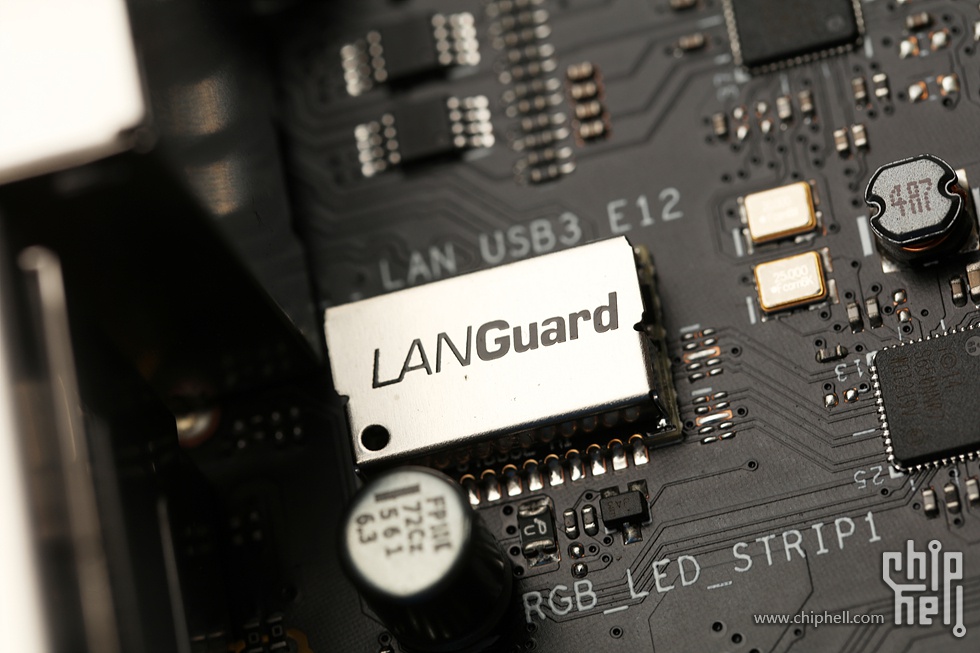

已经配备良久的LANGuard防浪涌也肯定不会缺失.

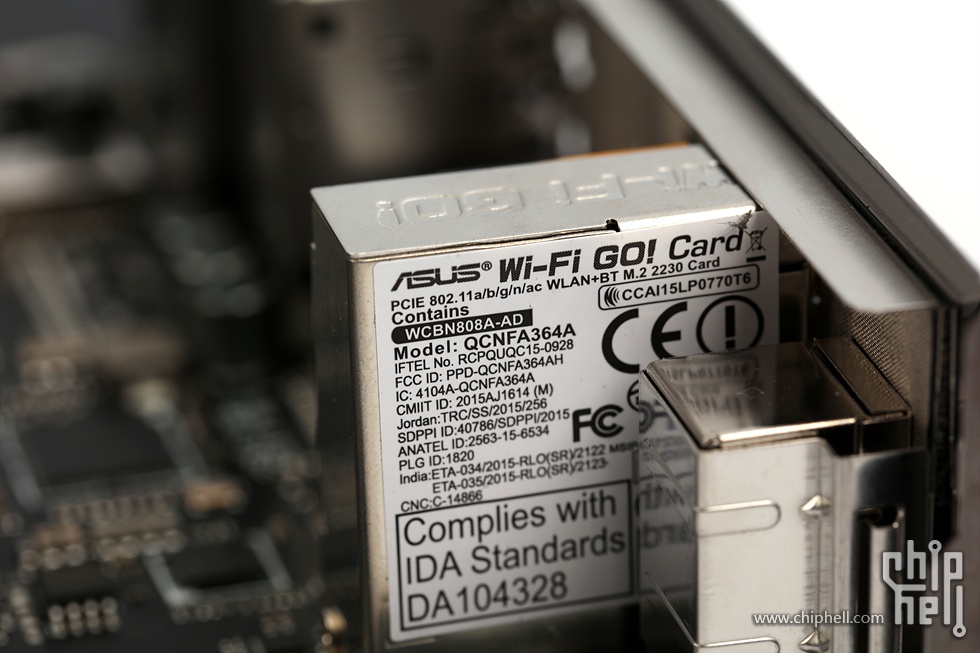

ASUS Wi-Fi GO!无线网卡模块,型号为ASUS QCNFA364A,采用了QCA6174方案,M.2接口.

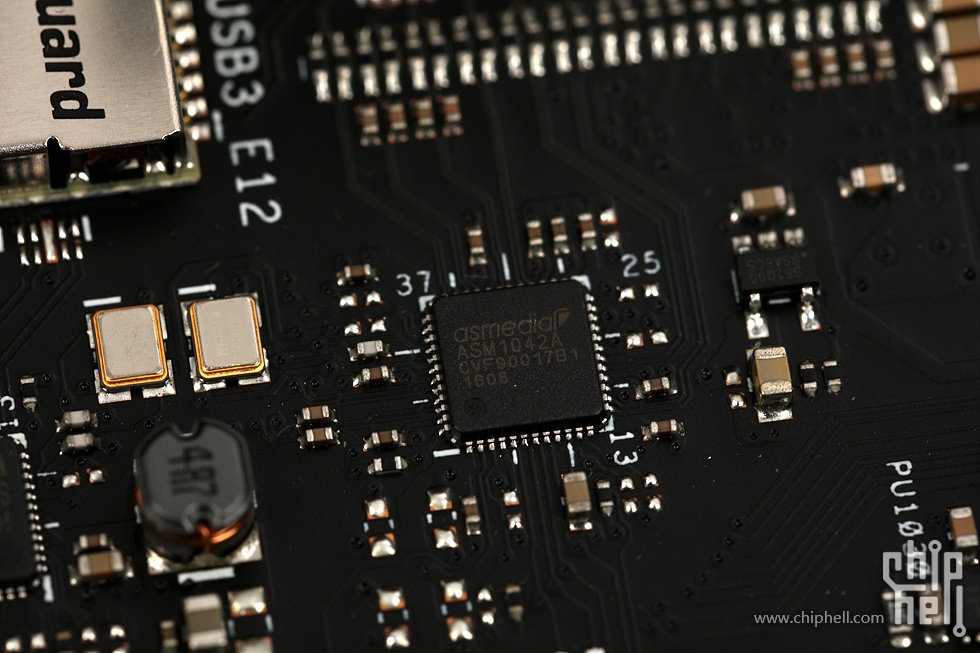

ASMedia ASM1042A芯片,提供主板背部的2个USB3.0接口.

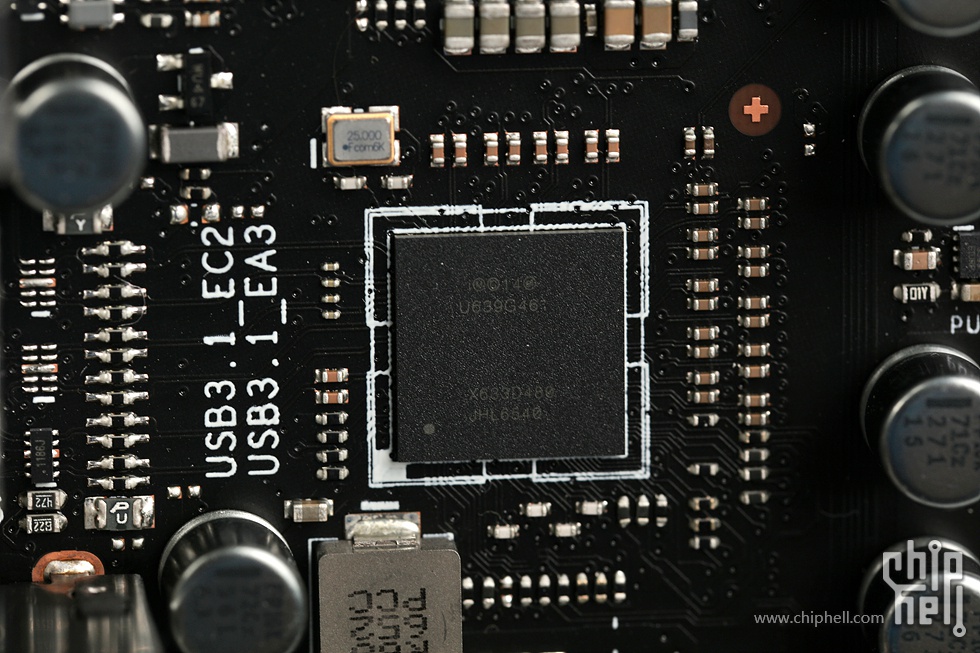

为主板背部提供一组USB 3.1接口的Intel DSL6540 Thunderbolt 3控制器,是相较于市场上较常见的ASM2142更高规格的芯片,使主板背部的USB 3.1 Type C接口支持Thunderbolt 3协议以及DP 1.3,且效率上也比ASM2142高一些.

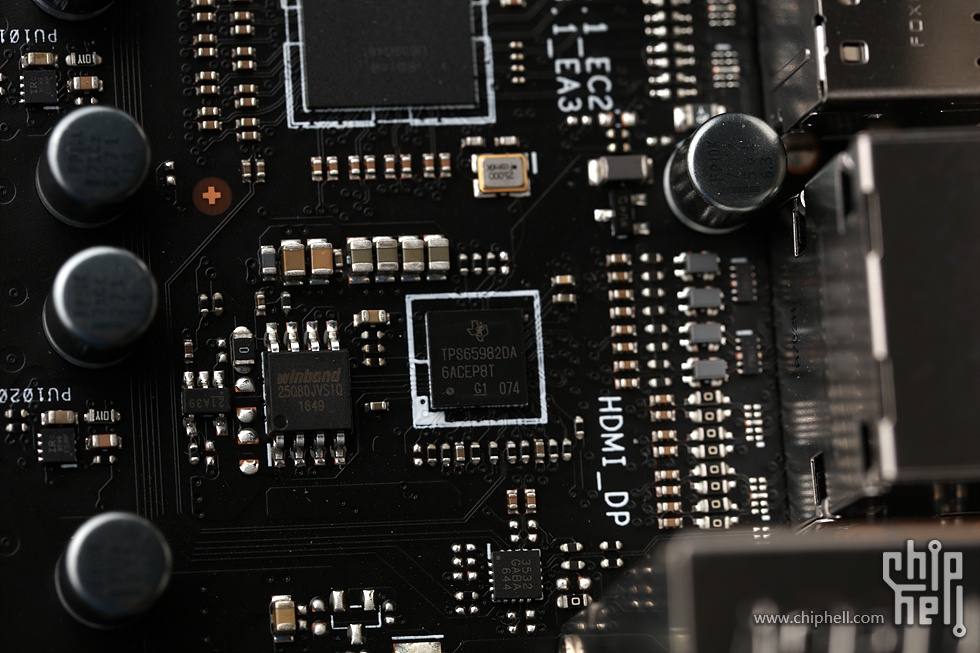

主板背部的那组USB 3.1待遇不薄,还配备了一颗德仪的TPS65982芯片,负责为背后的USB Typc C接口提供更好的电源管理与效率.

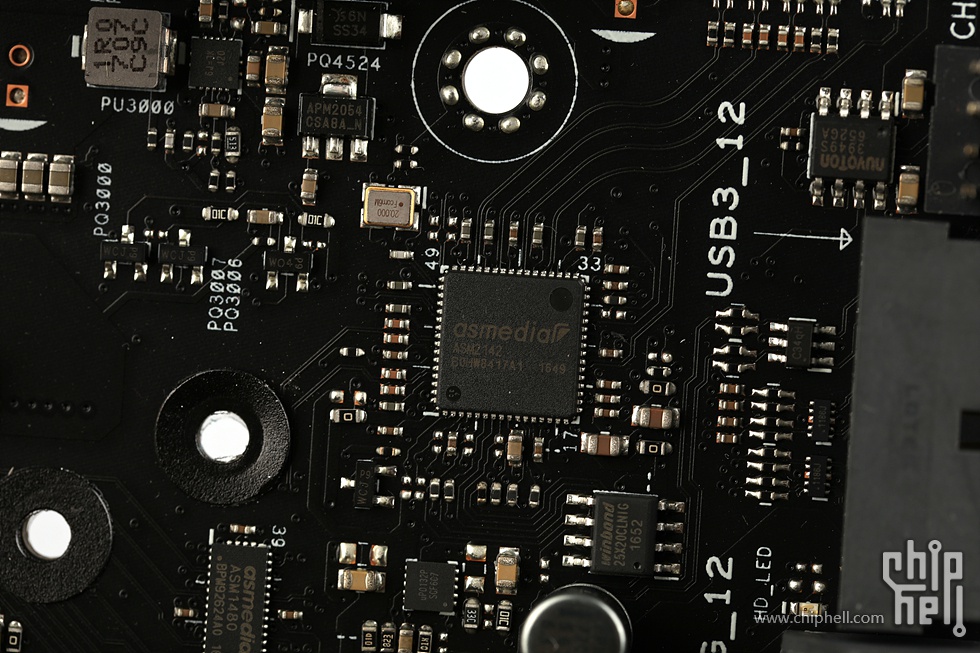

ASMedia ASM2142芯片,提供前置USB 3.1接口.整块主板的USB 3.1配置可以说很高了.

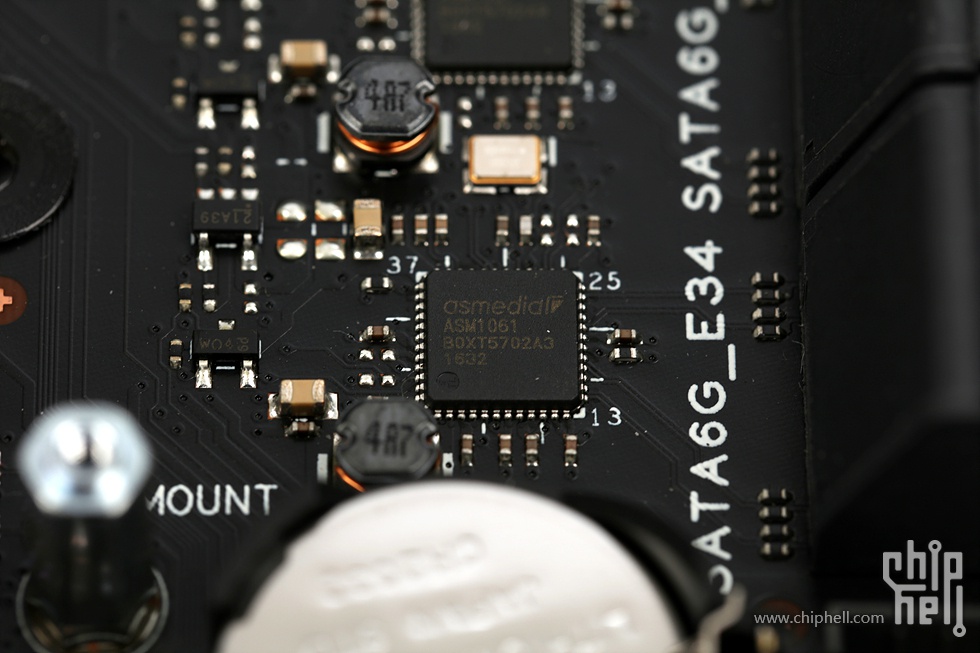

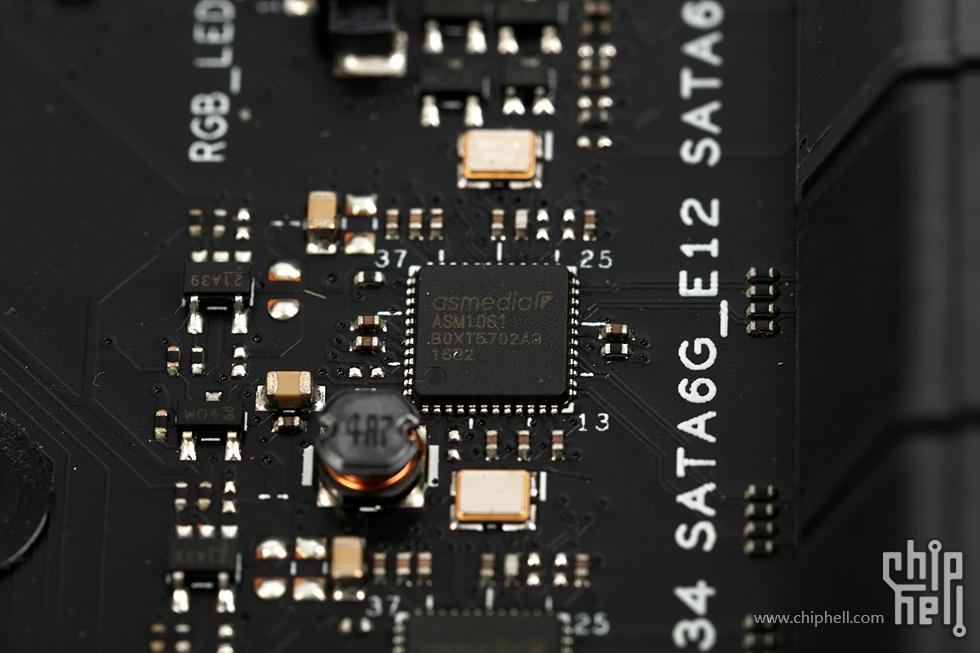

2颗ASMedia ASM1061芯片,一共提供了4个SATA 6Gb/s接口.
|
