ASUS ROG CROSSHAIR VI EXTREME 评测

2017-9-18 16:36| 发布者: nApoleon| 查看: 54175| 评论: 22|原作者: 打击感灬嘴毛|来自: www.chiphell.com

摘要: 即使是华硕爸爸也不能避免Ryzen平台首发时候的不稳定情况,到今天,距离Ryzen发售已经快有半年,BIOS和微码也已更新数次,平台的BIOS趋于成熟.前不久华硕终于拿出了自家的EXTREME旗舰,CROSSHAIR VI EXTREME,那么本次评测 ...
产品解析
包装依旧是本代的新设计.


依旧是ROG的打开方式.


附件部分.说明书,驱动光盘(作为EXTREME主板并没有用上U盘装驱动,区别对待啊~),ROG Logo贴纸,杯垫,定制线优惠卡以及Fan Ext Header安装说明书.


一张ROG标配的信仰MAX贴纸.

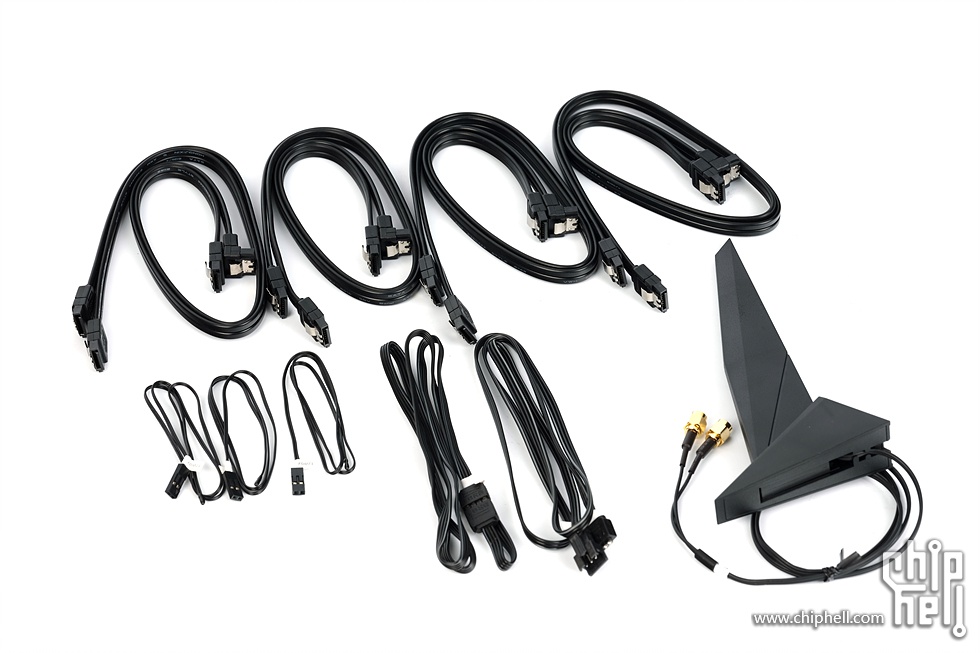

8条SATA线,3条测温线,1条RGB LED灯带延长线,1条可编程LED延长线,1条无线网卡天线,天线使用的是新款的鱼鳍造型.

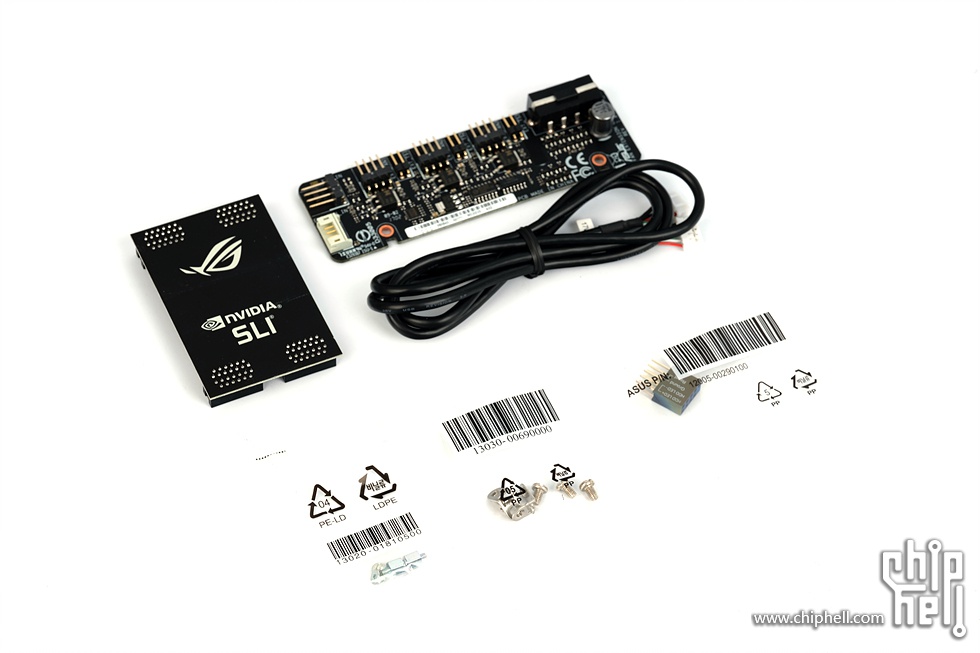

其余的附件就是1块双卡SLI HB Bridge,Fan Ext Header风扇扩充卡及其连接线和螺丝,1包M.2螺丝包和1块Q-Connector跳线连接器.

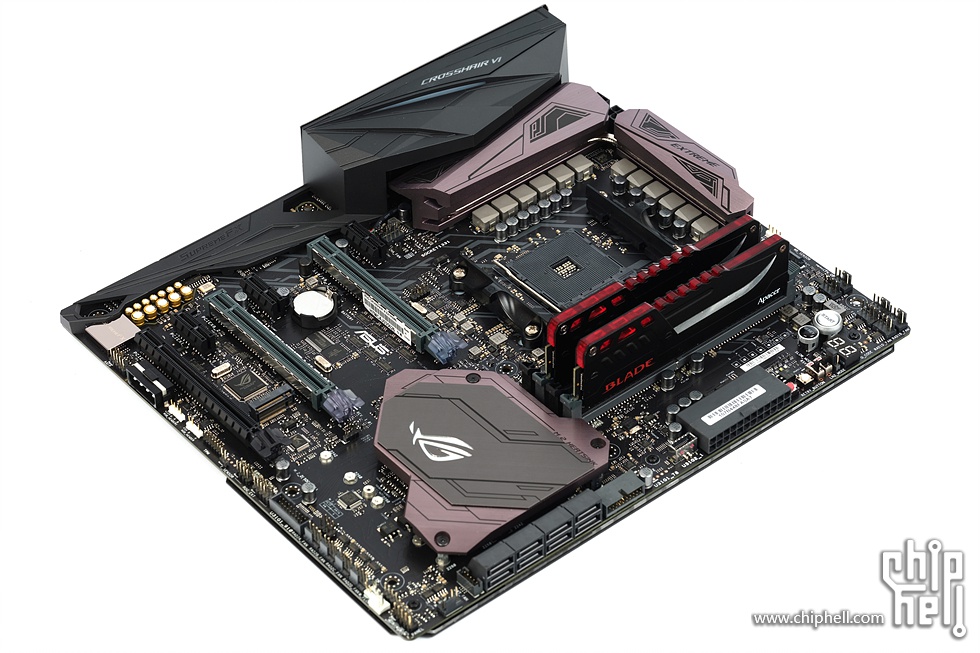

主板正面.

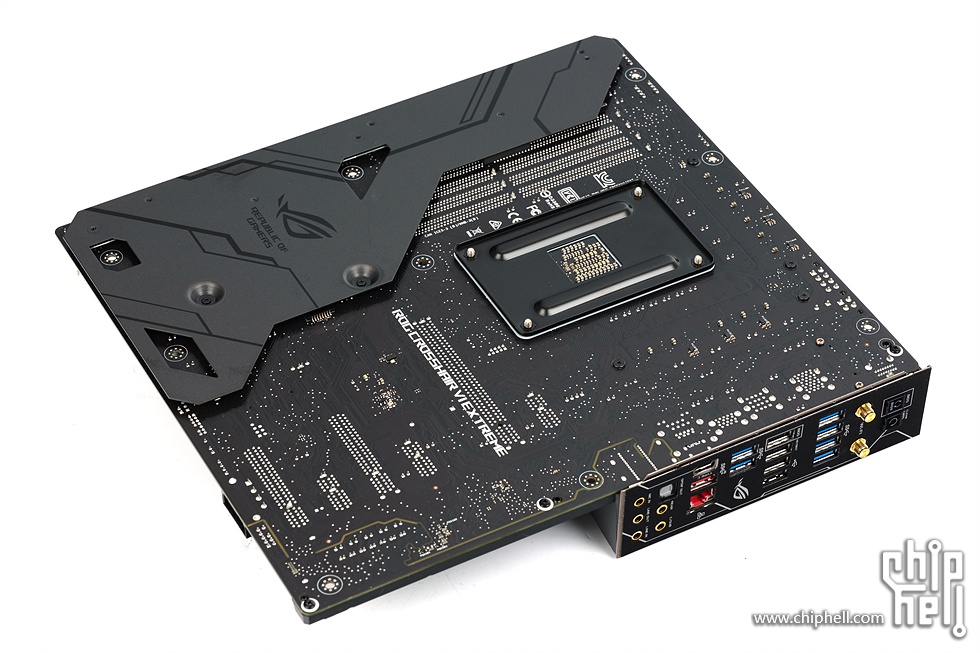

主板背部.覆盖了有灯光的装甲.

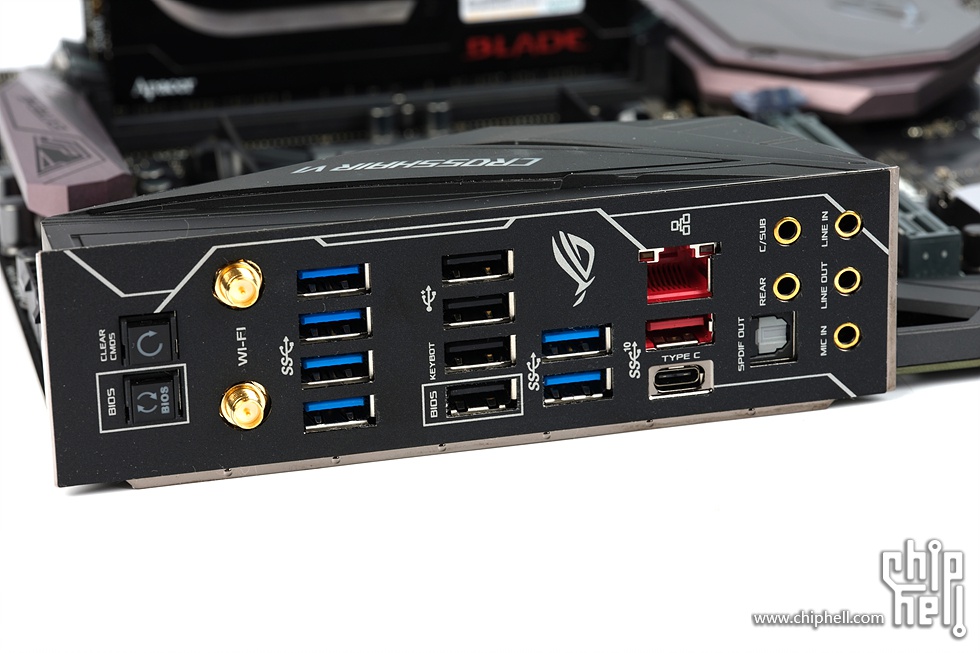

背部接口,有着EXTREME系列上比较常见的一体化预安装I/O挡板.12个USB接口,其中6个USB 3.0,4个USB 2.0,以及2个USB 3.1接口,比C6H少的2个USB 3.0接口实际上只是变成了一对前置USB接针.音频接口方面,5个带灯光辨识效果的3.5mm接口+1个S/PDIF光纤输出,可以满足一般用户对于音频设备接口的需求.1个千兆LAN口和1对无线网卡天线接口.BIOS Flashback按钮和Clear CMOS按钮肯定也是不能缺的.


和C6H相同的背部I/O盔甲,CROSSHAIR VI字样具有灯效.


两段式的供电散热片,以热管相连,印上了EXTREME字样,并且花纹有所改变.


两片式的芯片组散热片.

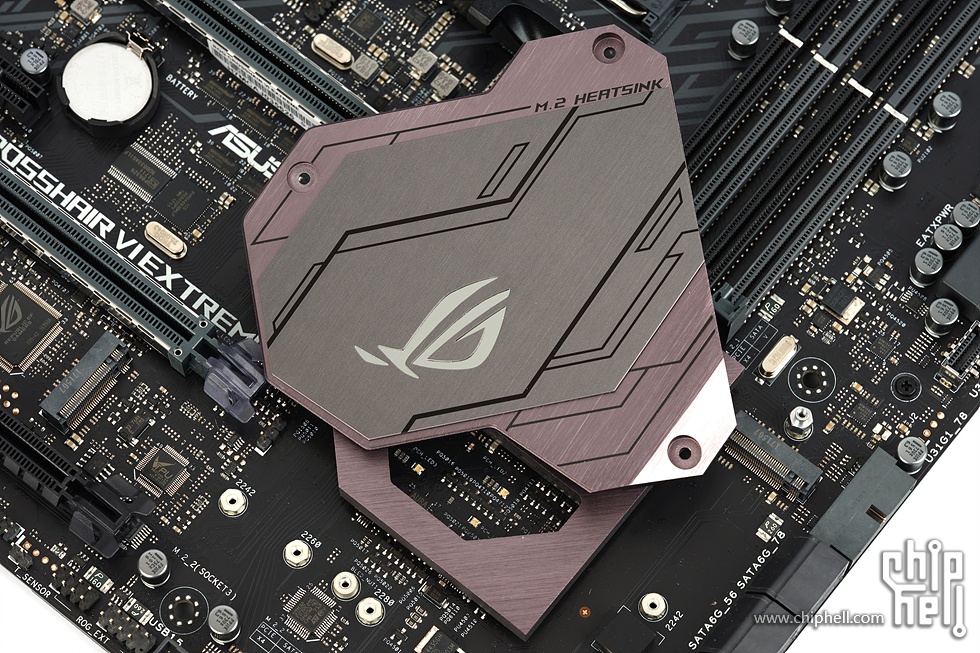

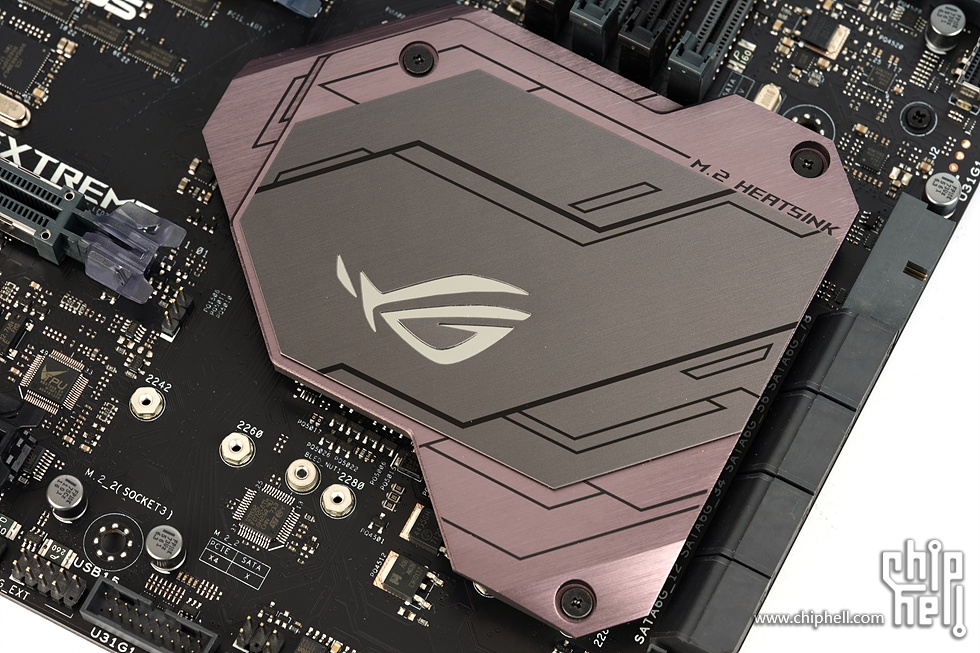

打开之后可以安装1号M.2接口上的硬盘.

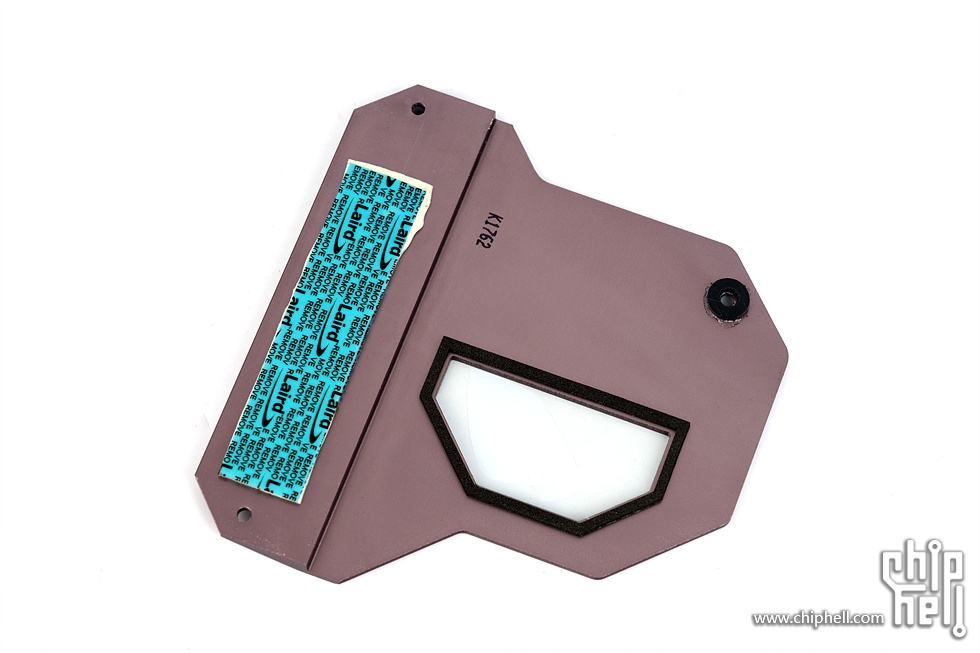

顶层散热片有导热垫为M.2硬盘散热,安装时要记得撕除到导热垫上的保护膜.

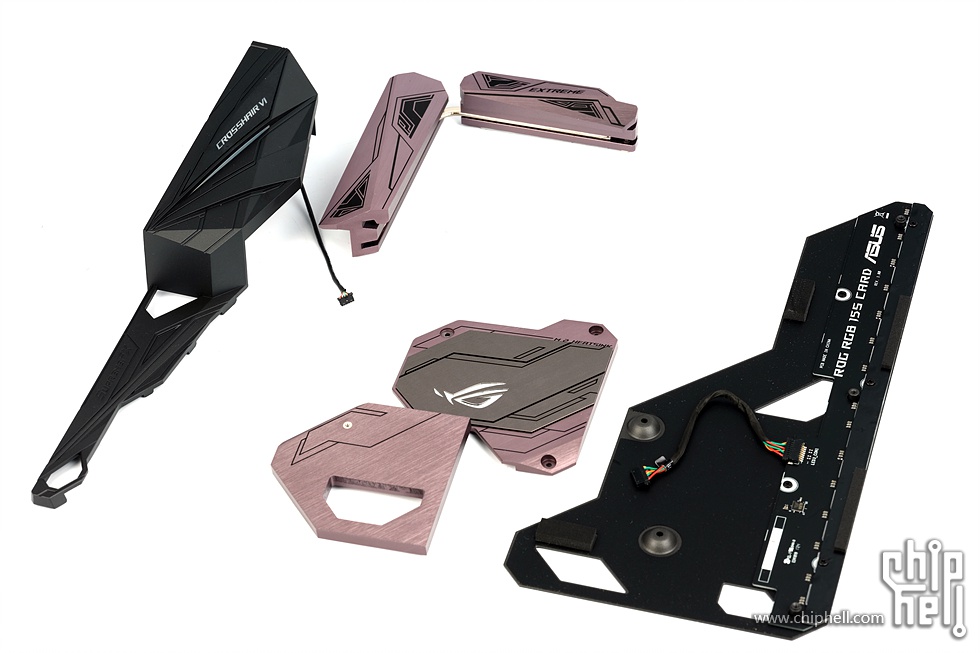

所有的散热片和盔甲.

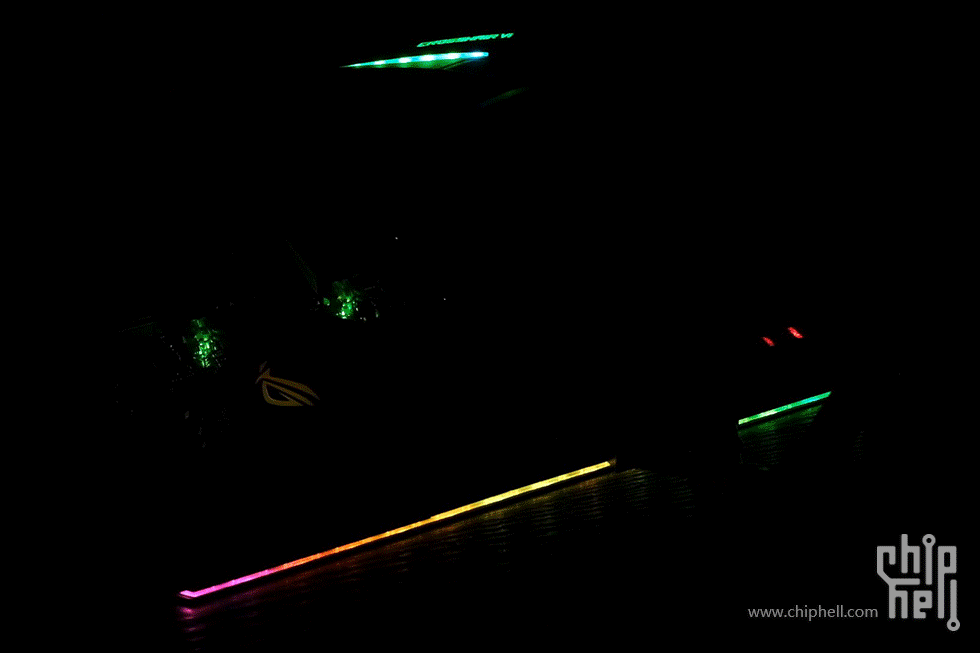

灯光效果实拍.

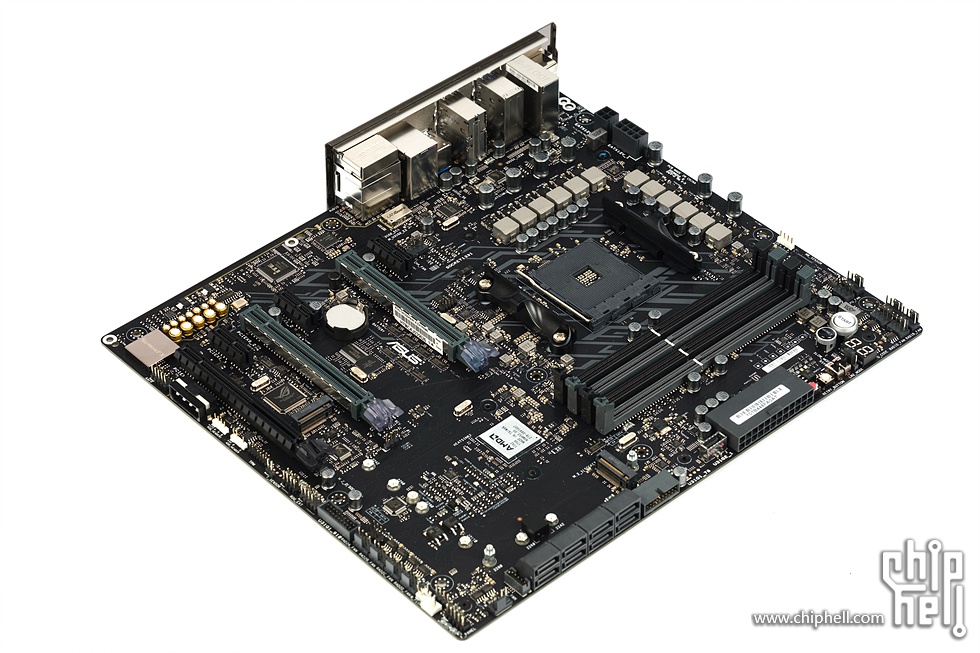

去掉装饰和散热片后的主板正面全貌.供电用料和C6H相似,但是风扇接口配备有12个(2个标注为CPU用,1个标注为机箱用,1个标注为水泵用,8个标注为2组冷排用).另外配有3个水温接口和1个水流接口.其他有1个EXT_FAN插座以连接风扇扩展板,1组和USB 2.0前置接针公用的ROG_EXT扩展面板接口.


Socket AM4 CPU插座.支持AMD Ryzen和第七代AMD APU/Athlon.

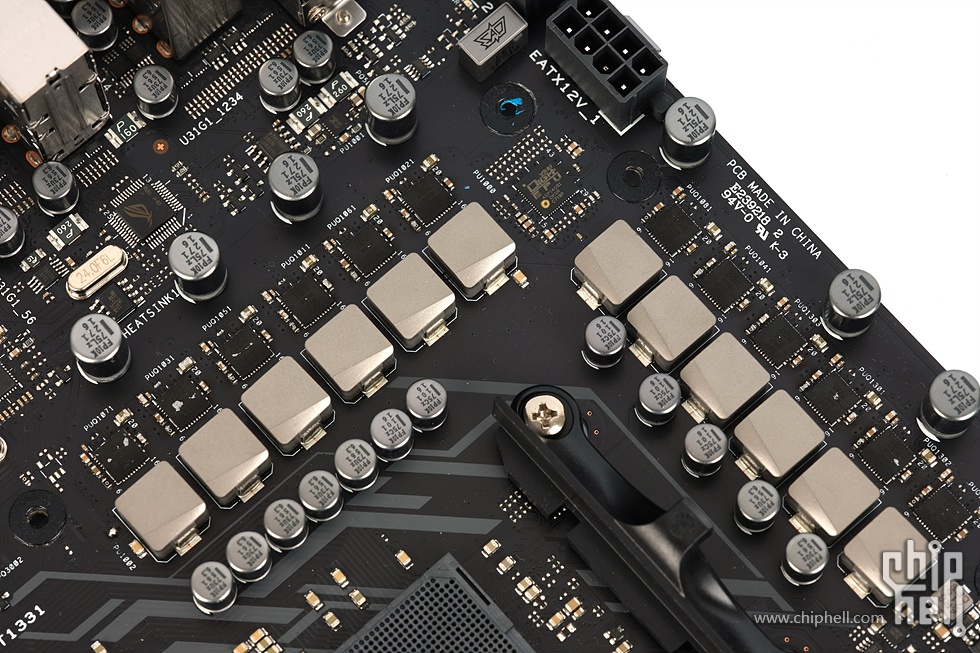

由4+2相倍相得来的8+4(核心+SOC)相供电.

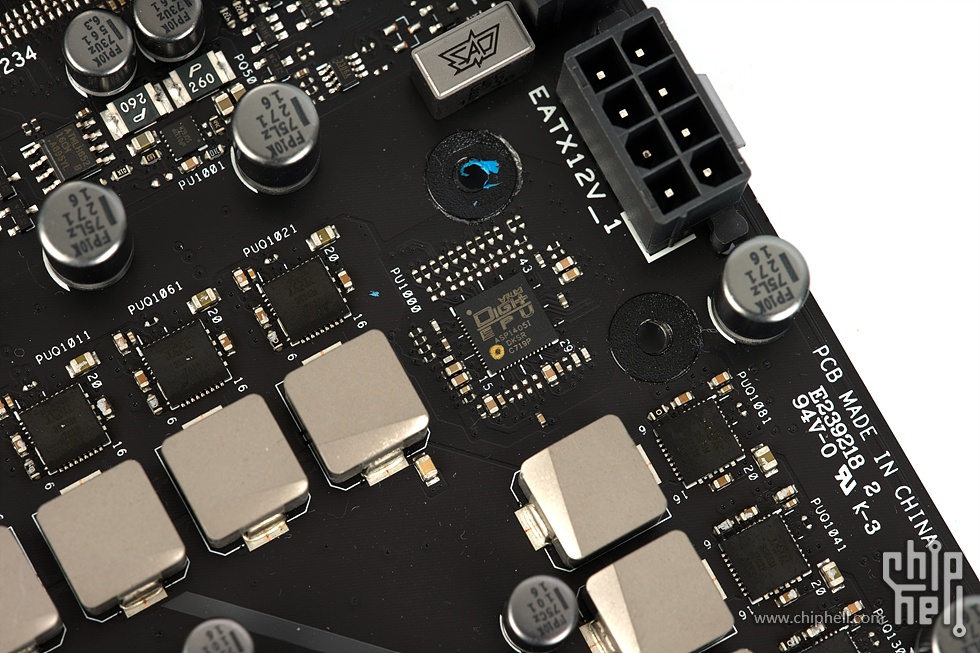

供电PWM控制芯片为ASP1405I.

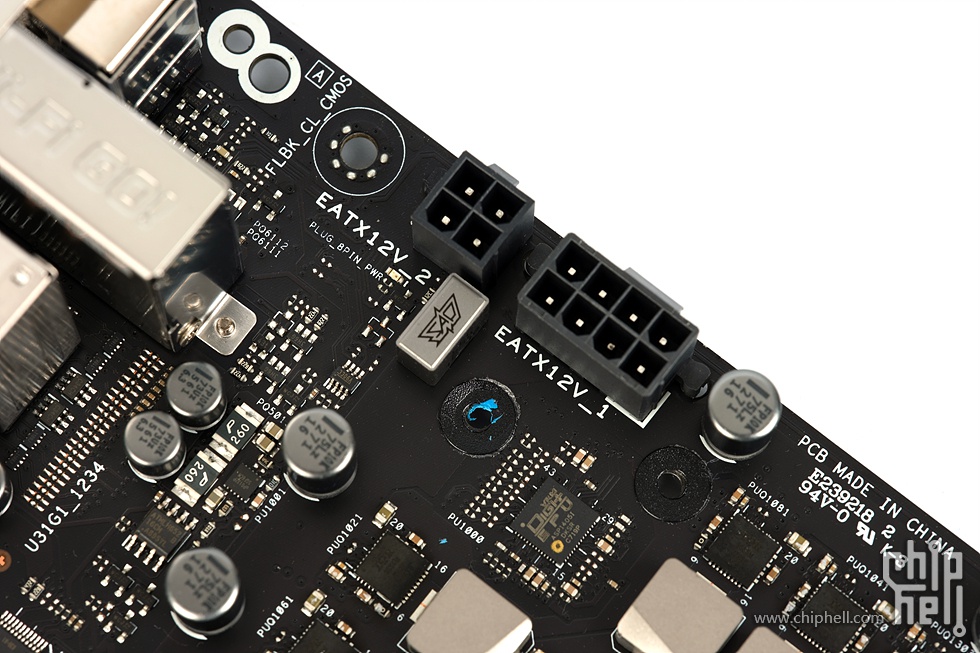

8+4pin CPU供电输入接口.


四条DDR4 DIMM,搭配锐龙AMD Ryzen时标称支持最大64GB的DDR4-2666 Non-ECC Unbuffered双通道内存,超频标称最高支持3200Mhz.


2相独立内存供电,PWM主控芯片为ASP1103.

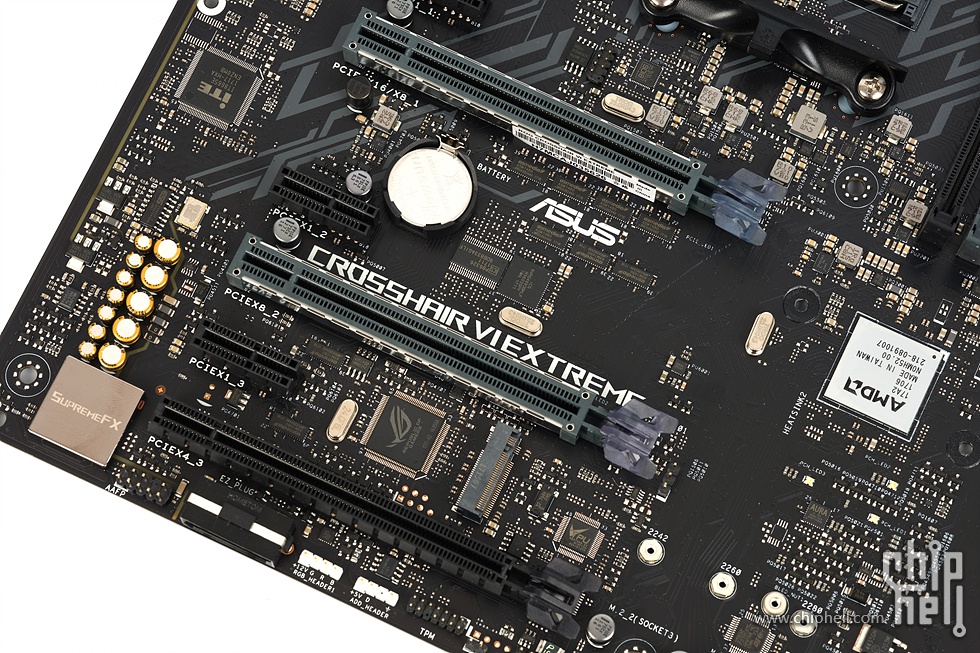

扩展插槽由上至下依次是: PCI-E 2.0 x1|PCI-E 3.0 x16|空|PCI-E 2.0 x1|PCI-E 3.0 x16(最大x8)|PCI-E 2.0 x1|PCI-E 2.0 x16(最大x4).来自CPU的主要插槽支持x16+x0和x8+x8的分配模式,支持NVIDIA双显卡SLI.

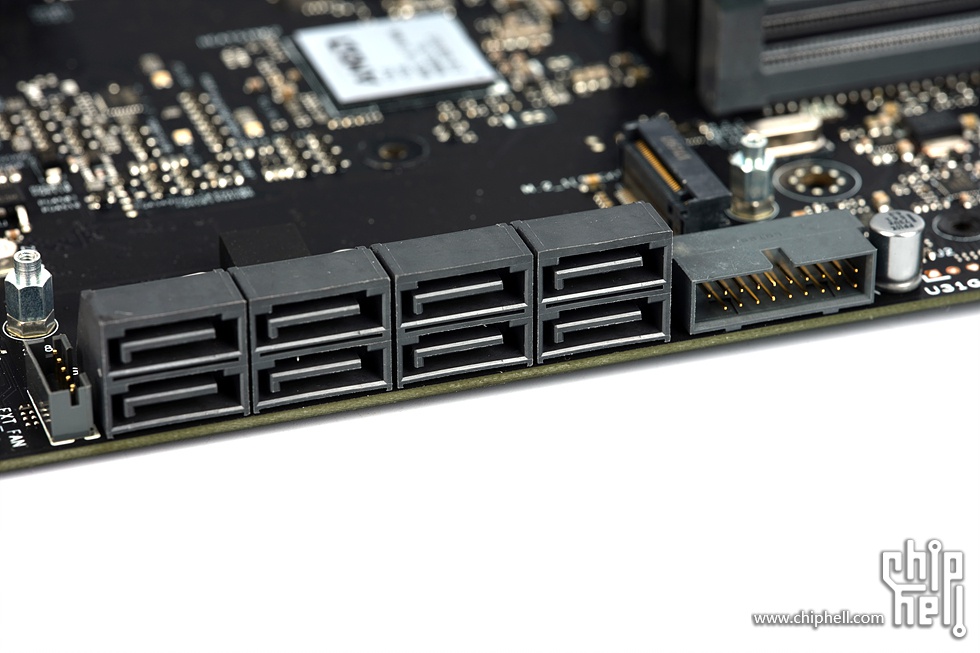

板载储存接口,8个SATA 6Gb/s,支持RAID 0/1/10,一旁有1对卧置的USB 3.0接针.

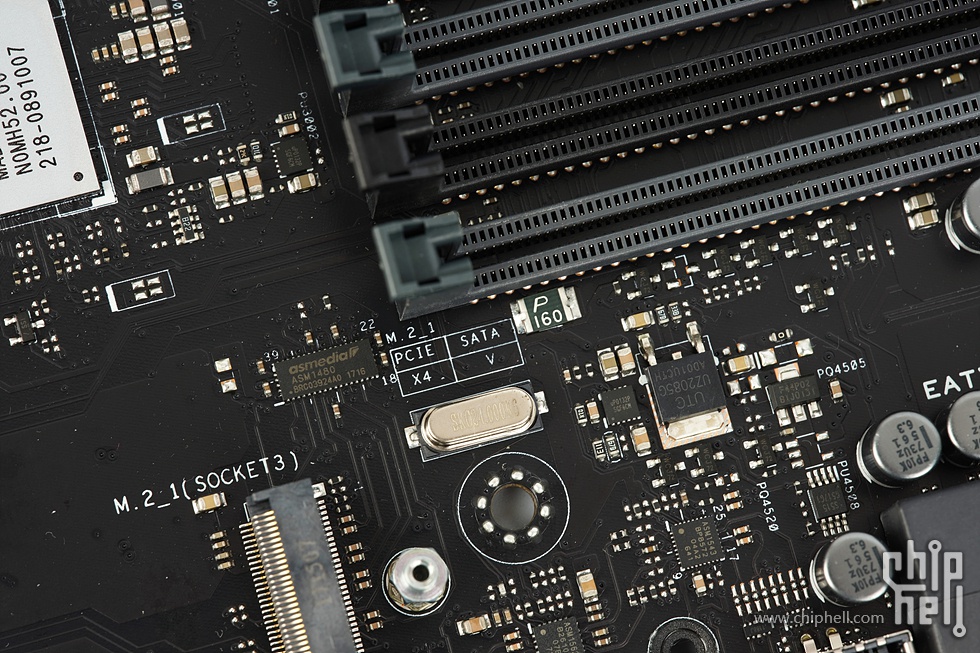

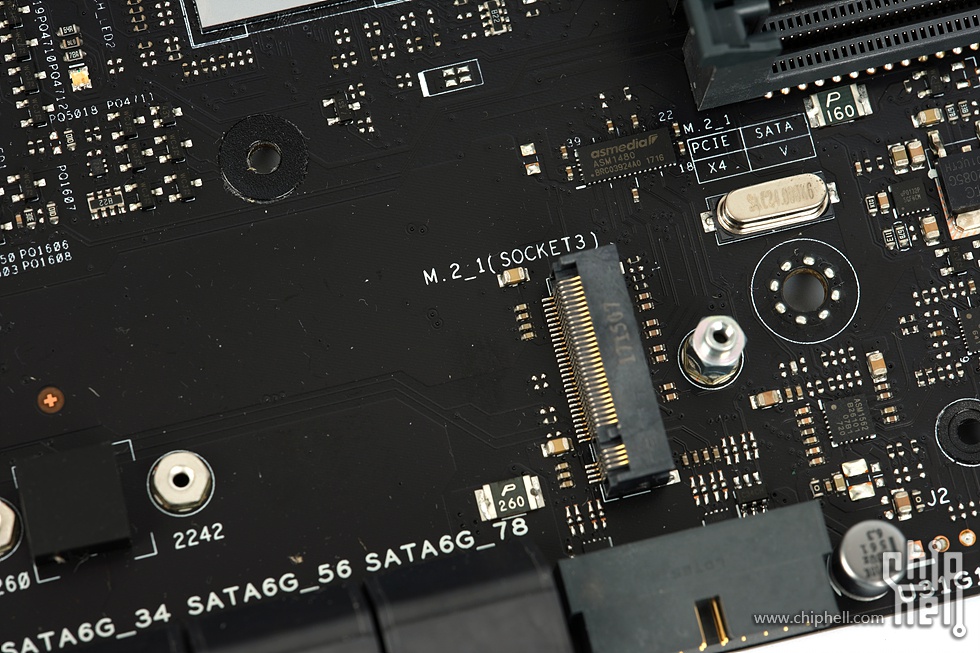

1号M.2插槽,有散热片照顾,规格上支持2242/2260/2280型M.2 SSD.


一旁印刷在PCB上的表格标明了此插槽可兼容的SSD模式为SATA和PCI-E 3.0 x4.

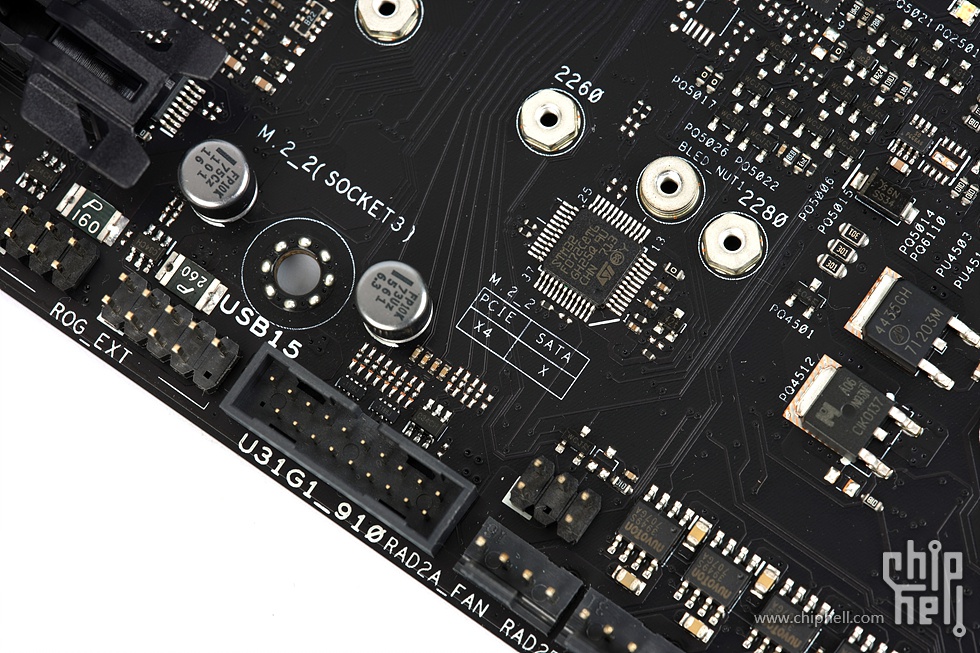

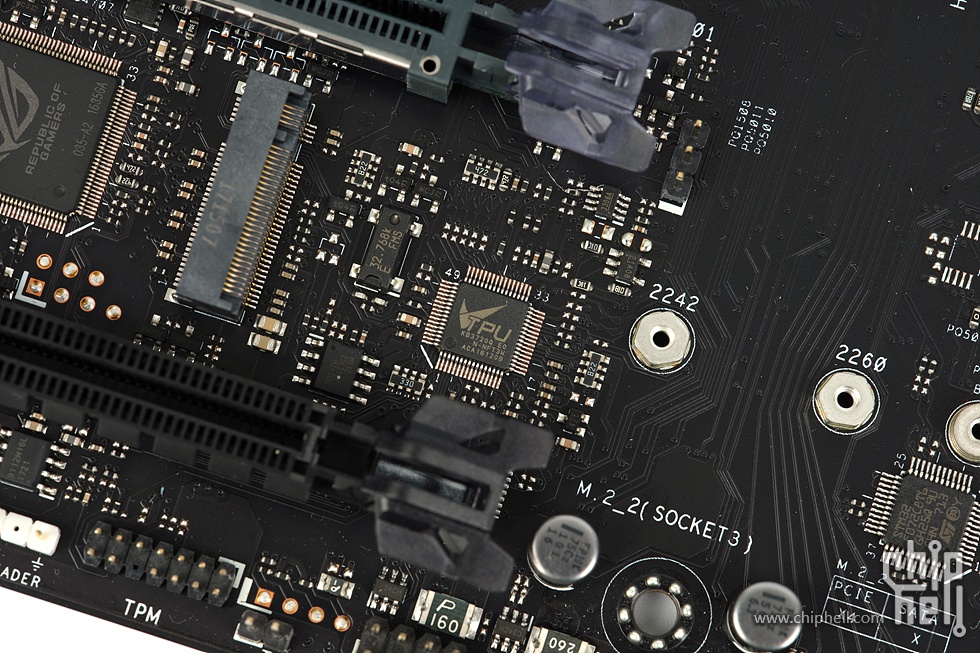

2号M.2插槽,规格上支持2242/2260/2280/22110型M.2 SSD,但仅支持PCI-E 3.0 x4模式的SSD.

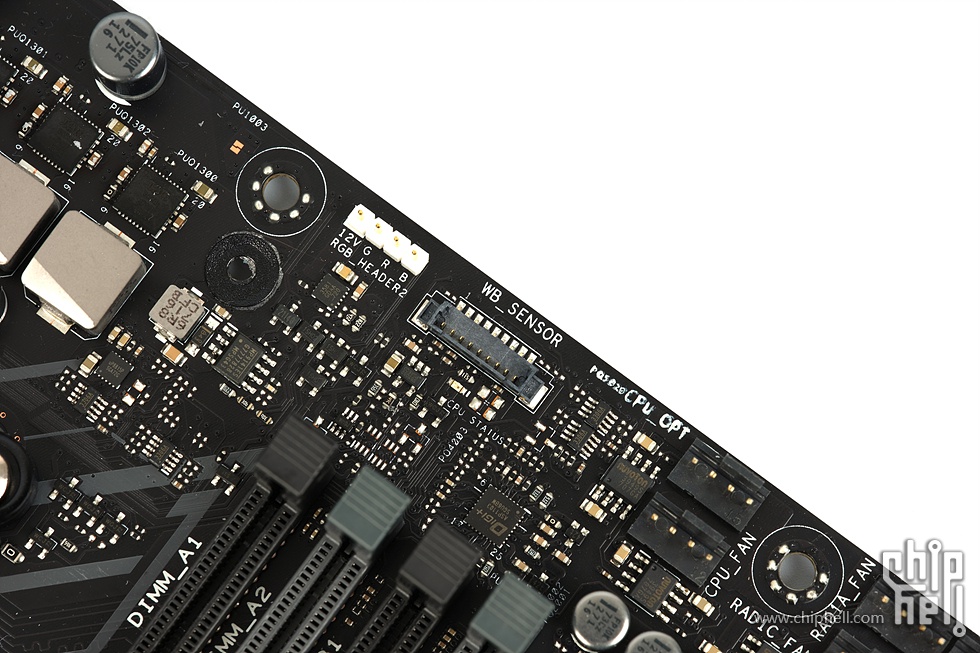

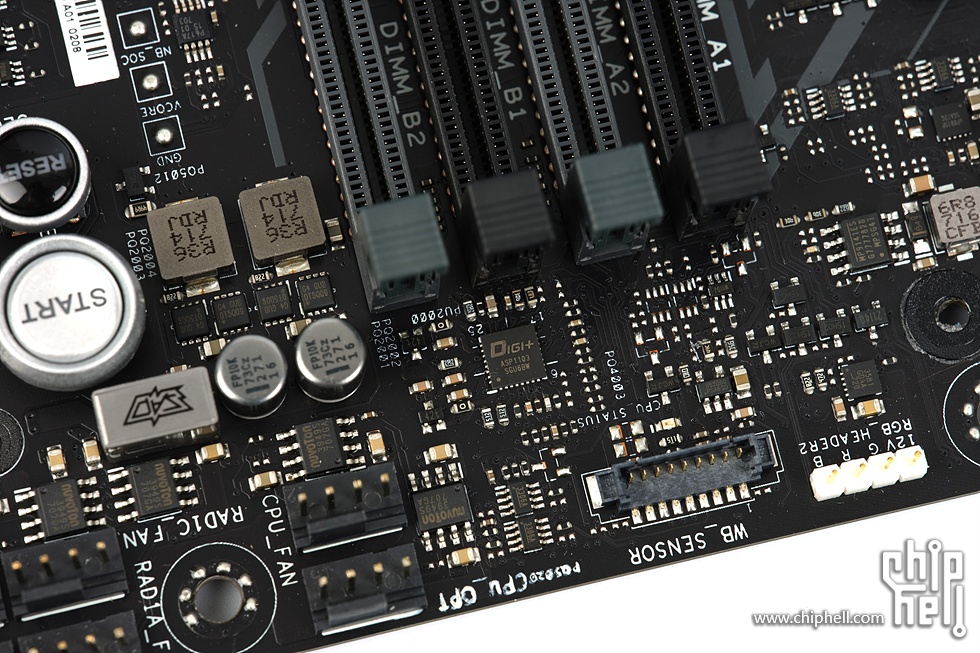

主板顶部,一个RGB LED灯条接口,另有一个预留的WB_SENSOR水冷头传感器接口,暗示将来会有合作款的专用分体式水冷头推出.

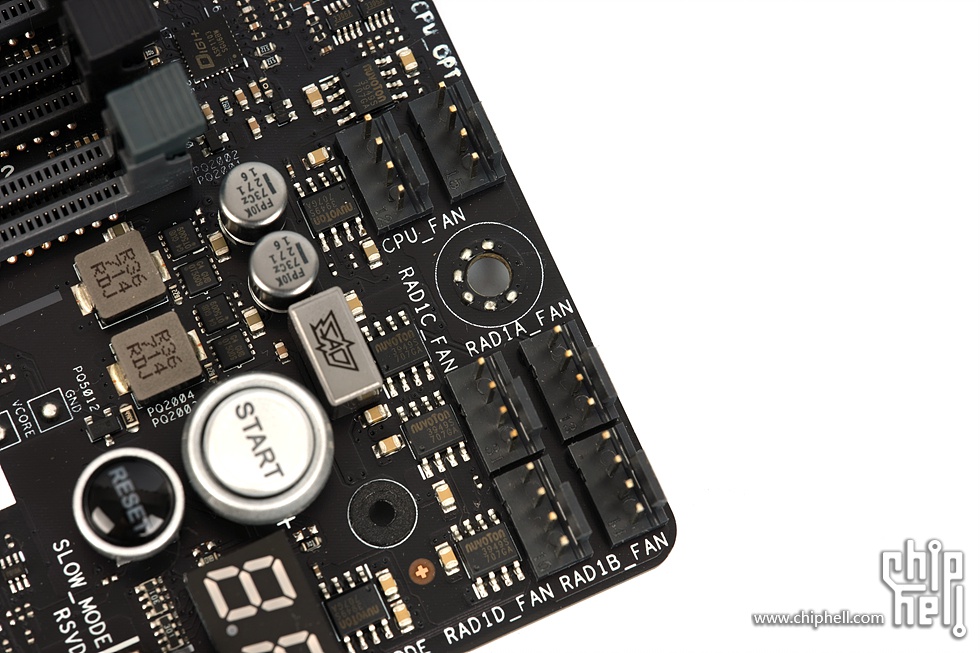

主板右上角为2个CPU风扇接口和第一组冷排风扇接口(4个).

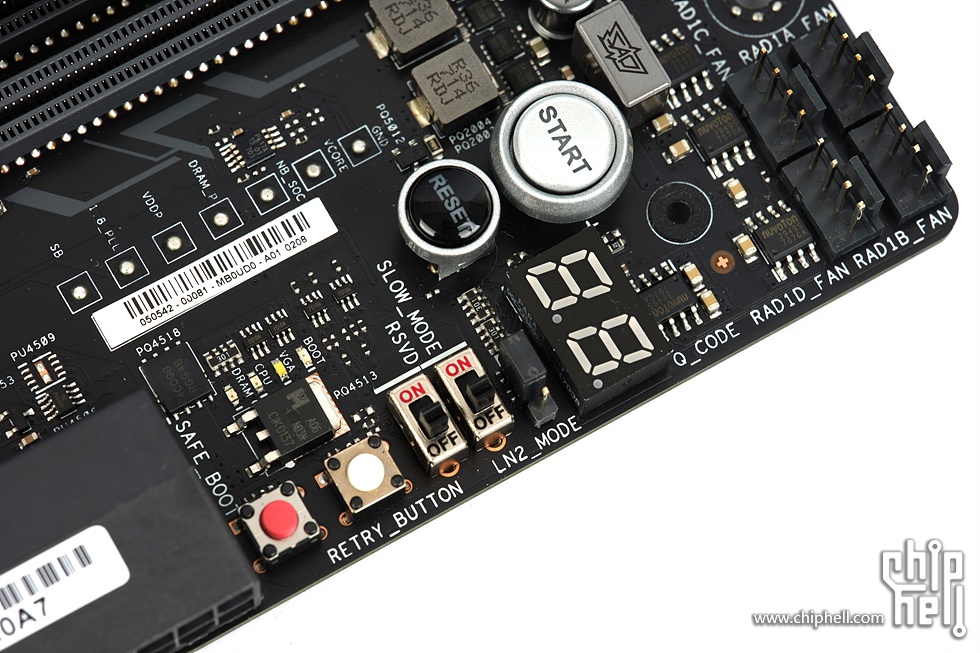

继续往下,开机和重启按钮,Q-CODE Debug侦错指示器,LN2模式跳线,SLOW_MODE和RSVD功能开关,以及RETRY和SAFE_BOOT按钮,这些进阶超频功能也是一一具备.


即使Ryzen可能并不是很好超频,但是电压测量点依旧也要有.

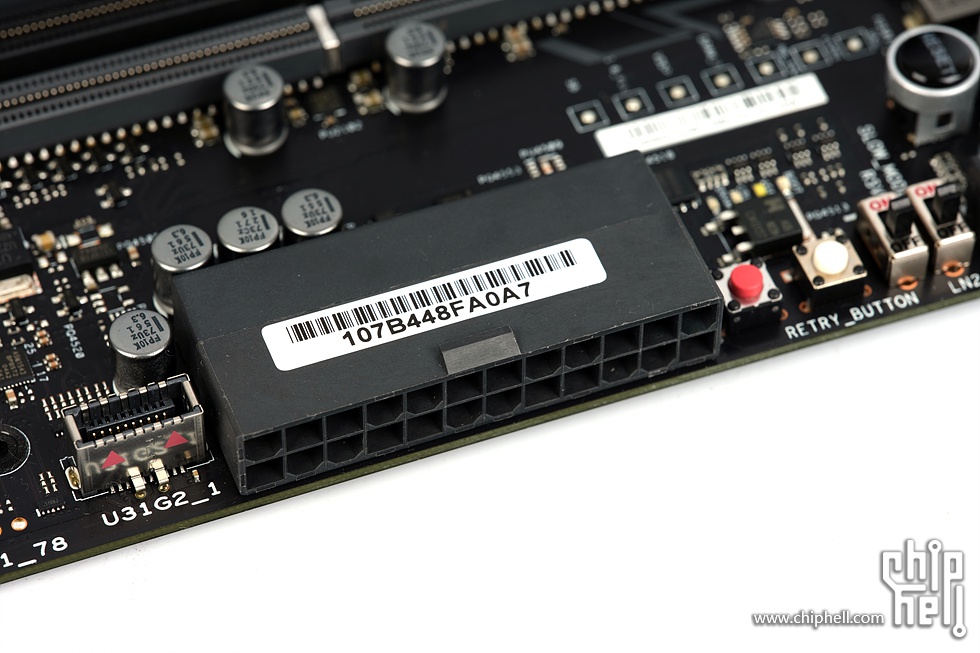

卧置的24pin ATX接口,虽然能让走线更漂亮可有时也会和机箱背线开孔有所冲突.

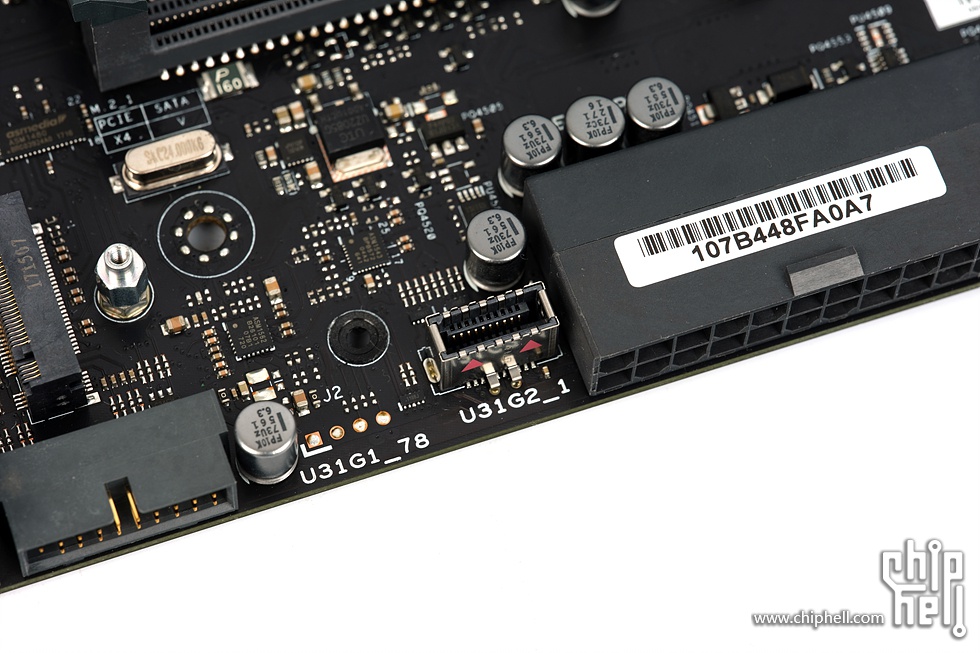

来自X370芯片组的一个前置USB 3.1接口.

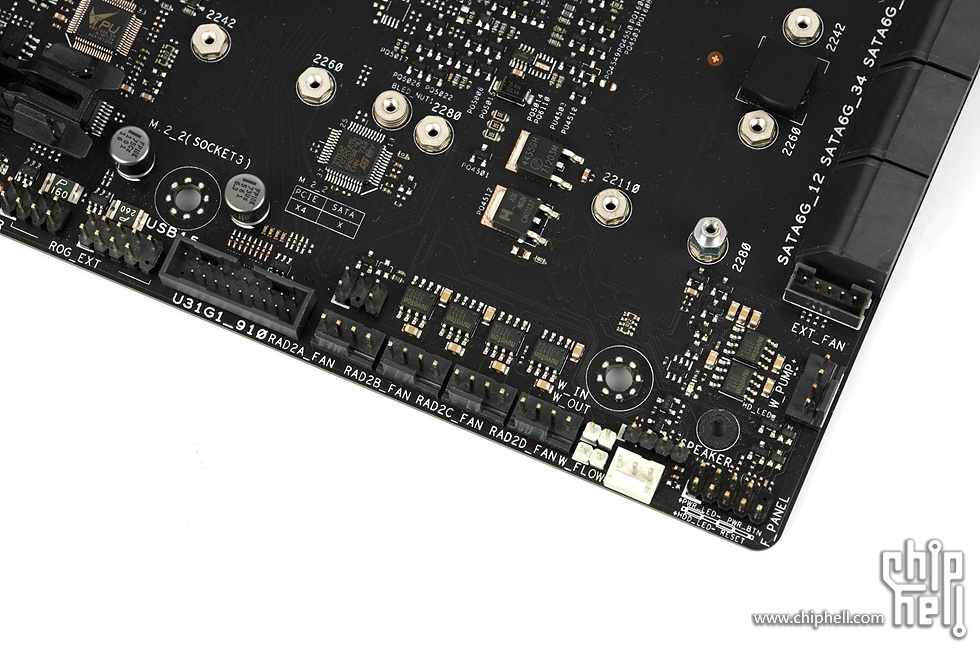

主板右下角部分,主要有风扇扩展卡接口,机箱跳线,水流水温接口,第二组冷排风扇接口(4个)以及第二对前置USB 3.0接针.

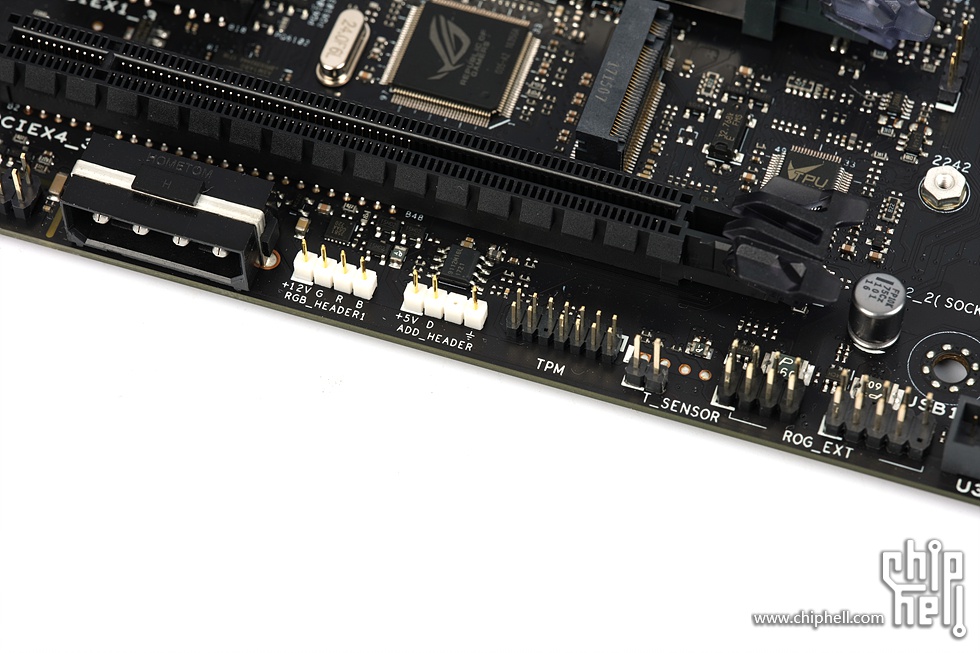

主板底部.ROG_EXT接针(用于接驳ROG扩展光驱位面板),温度接针,TPM接针,可编程LED接针,RGB LED灯条接针以及辅助PCI-E供电的4-pin D型电源接口.

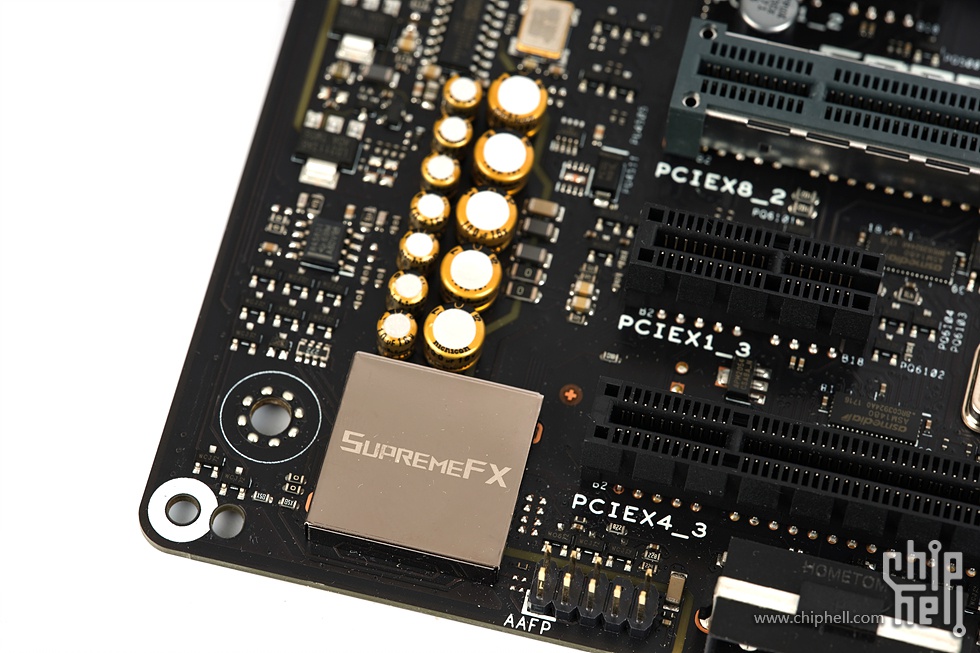

基于ROG SupremeFX S1220和ESS ES9023P的SupremeFX 2017集成声卡方案.搭配Sonic Studio III和Sonic Radar III软件,声卡方面无异于C6H.

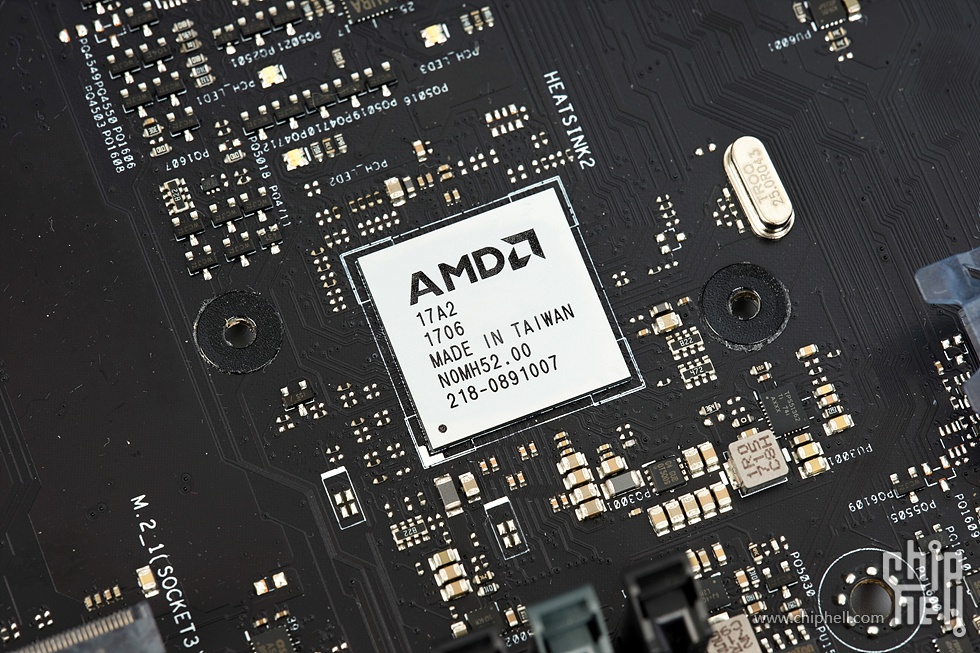

X370芯片组.

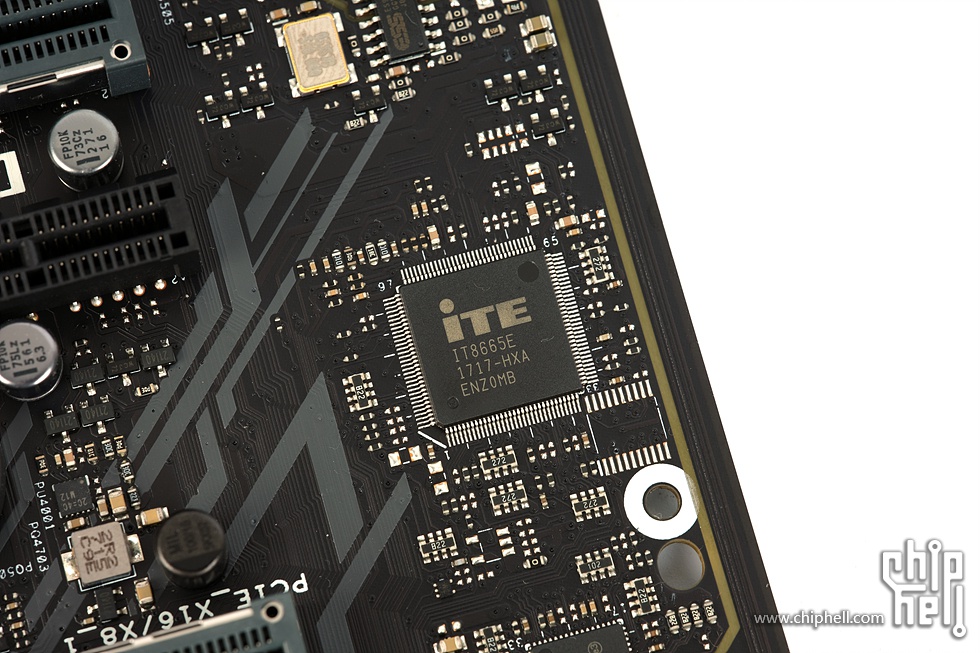

Super I/O芯片为ITE IT8665E.

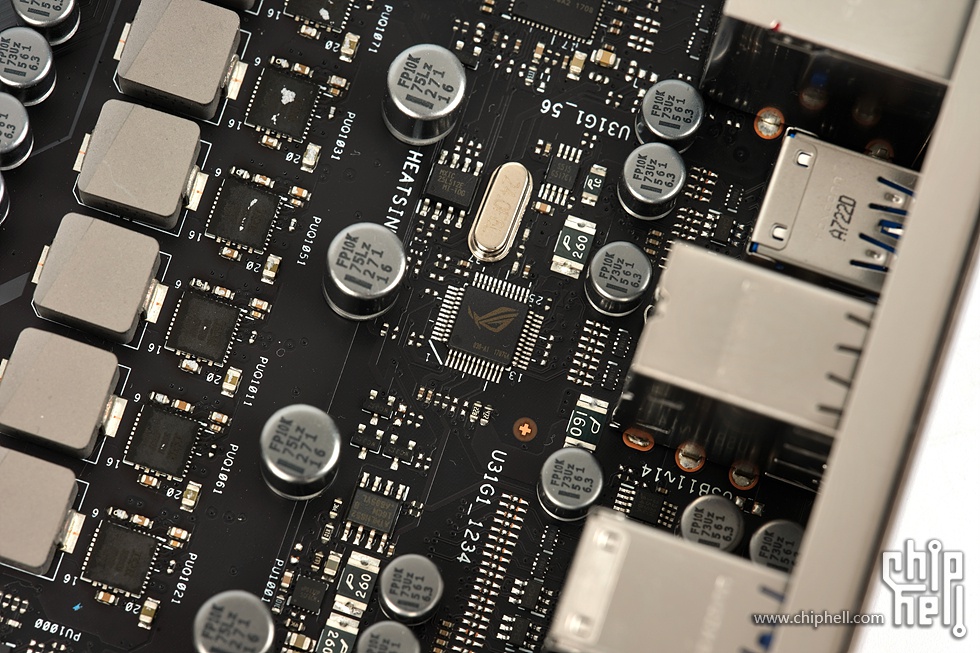

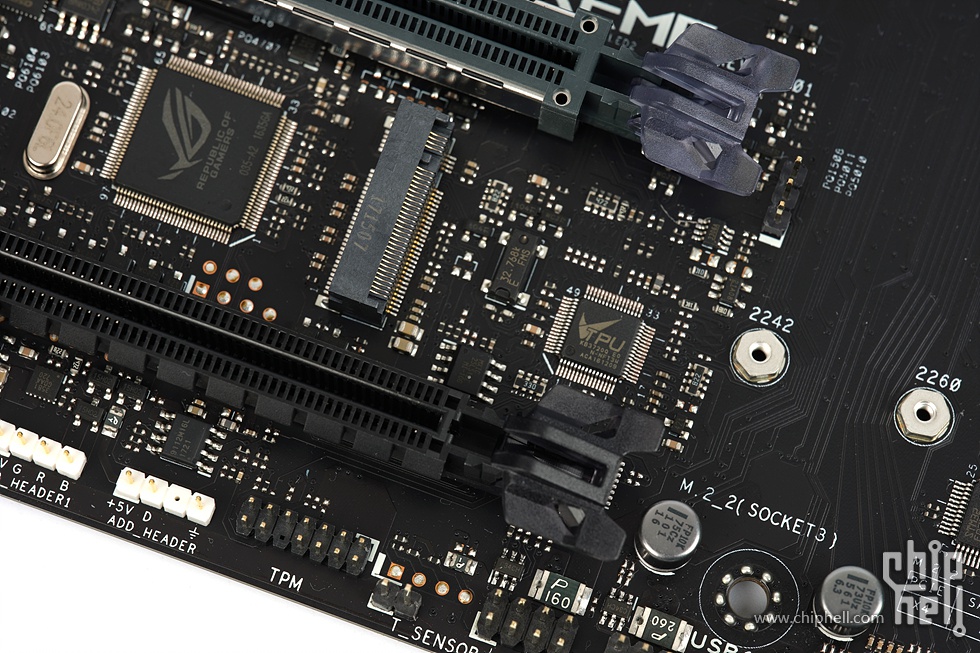

提供更多超频选项与监控功能的TPU芯片和ROG芯片.

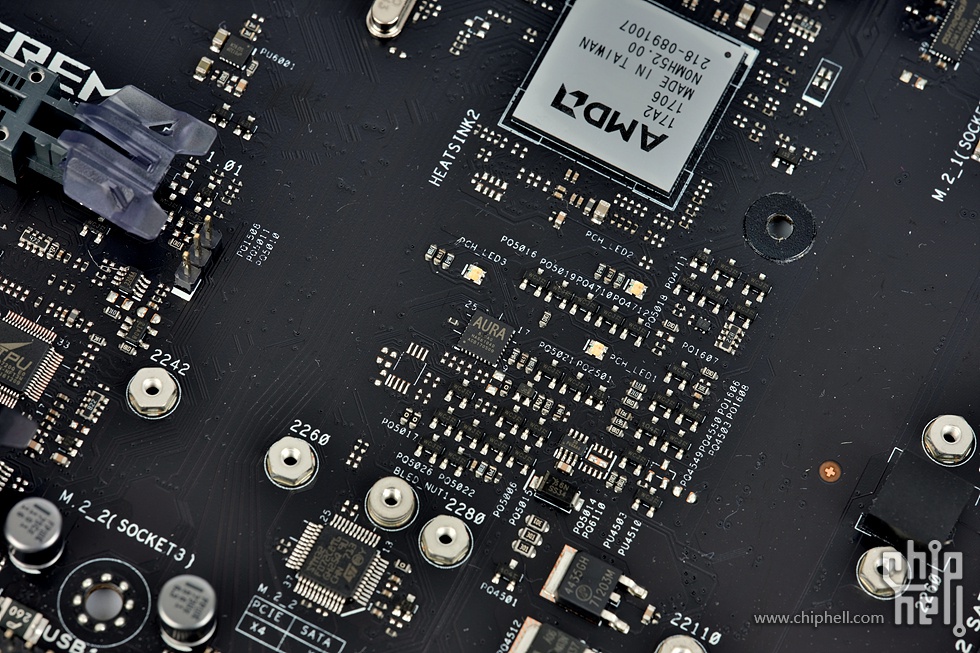

提供主板和整个系统灯光效果支持的AURA灯效芯片.

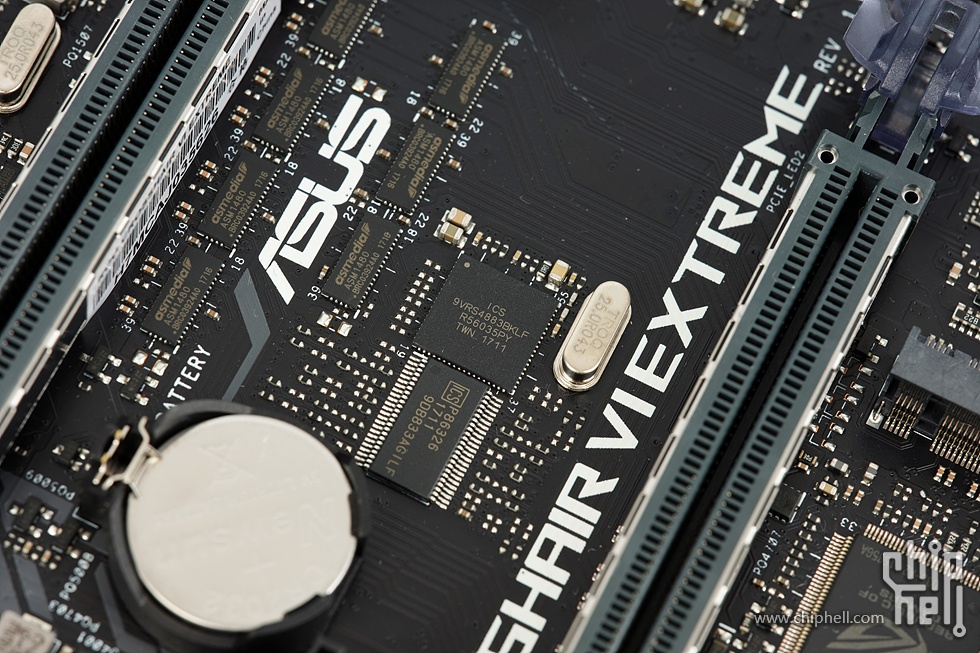

ICS外部时钟发生器,提供更多外频频率选项.

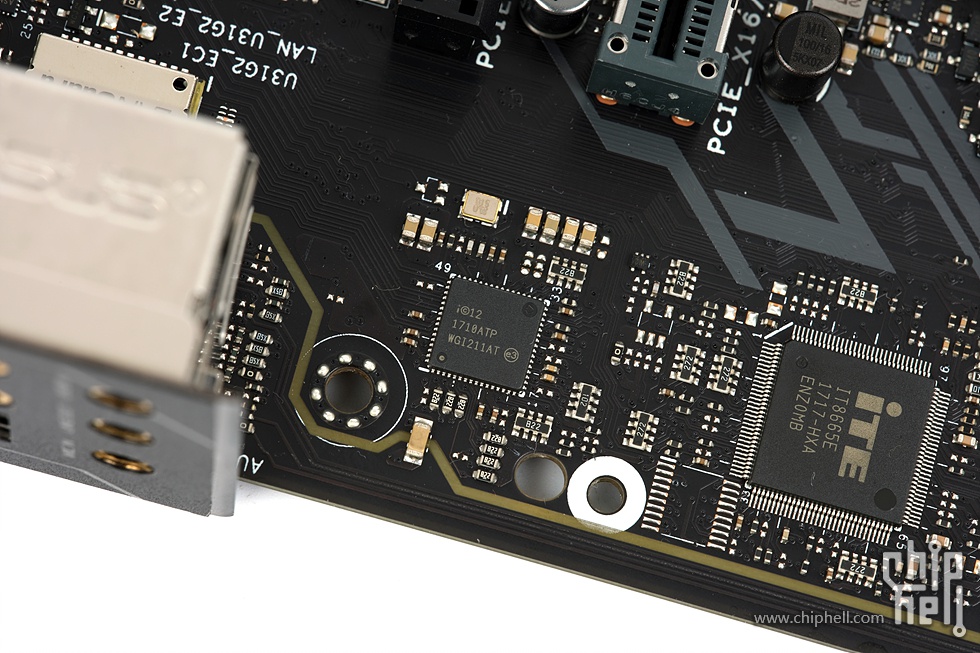

有线网卡为Intel I211-AT千兆LAN,搭配GameFirst IV游戏低延迟优化.

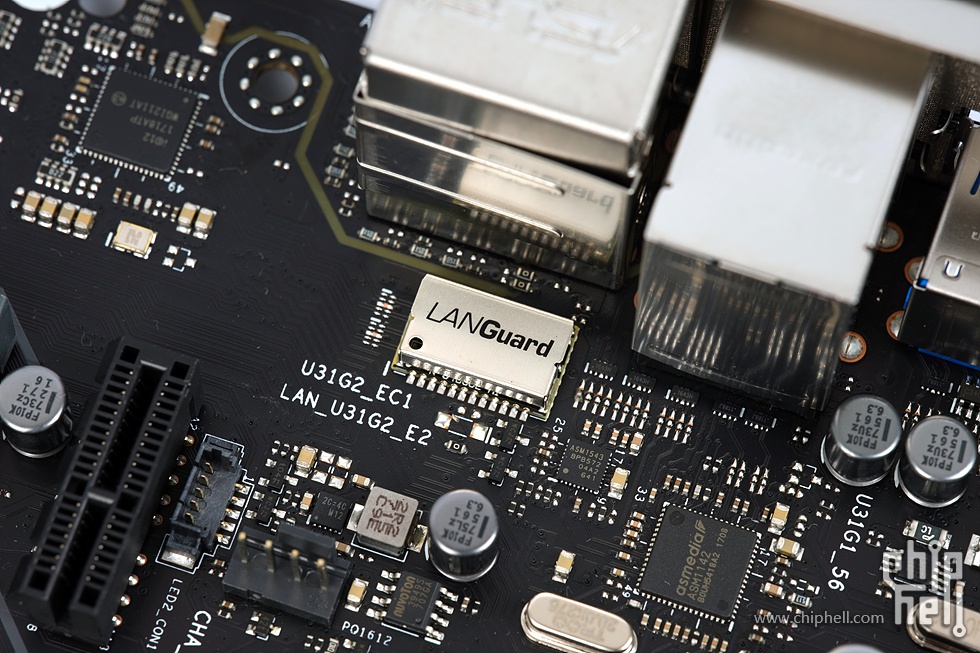

LANGuard防浪涌模块.

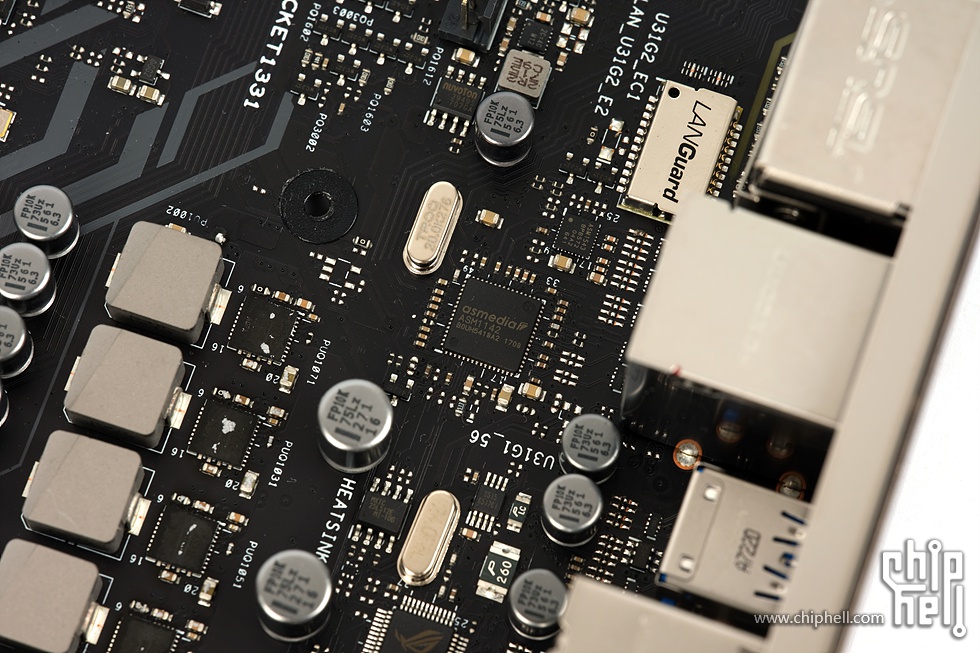

ASMedia ASM1142 USB 3.1主控,提供主板背部的一对USB 3.1接口.

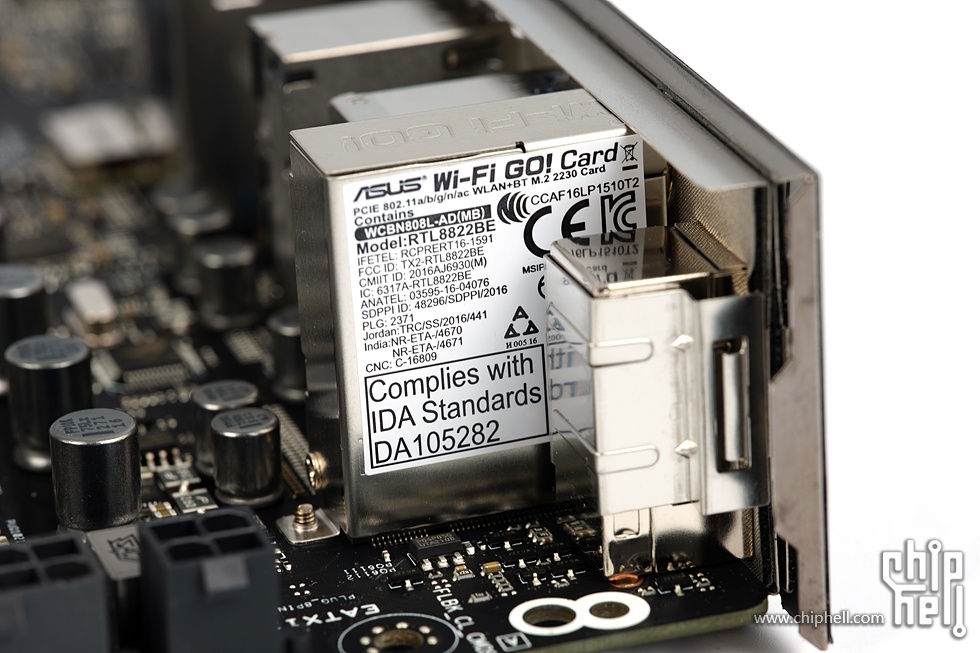

Wi-Fi无线网卡模块,采用了Realtek RTL8822BE方案,M.2接口,支持蓝牙4.2.
