ZADAK SHIELD II 评测

2019-1-20 10:44| 发布者: nApoleon| 查看: 127836| 评论: 30|原作者: 幻影法师|来自: www.chiphell.com

摘要: 如今的PC早已不仅仅是作为一个工具了,它更像是一个展现自我风格及品味的艺术品,说到艺术,就我想到了……今年下半年……文体两开花.啊跑题了. 说起ZADAK的分体水冷主机,相信大家应该不陌生了,CHH之前已经评测过MOB ...
产品解析
ZADAK SHIELD II采用了开放式的结构,整机以红黑为主配色,CPU和GPU均采用分体水冷,绝大部分的水道内藏于机箱之中,使得整体的结构非常干净整齐.


主机前方没有任何接口,所有的I/O接口均来自于主板,略微有些不方便.从侧面看整机厚度压缩的也非常薄,视觉感受不错.


背侧为一整块的黑色背板,内部藏有水道.这块地方有很大空间留给玩家自主DIY展示个性.


水冷液的出水口位于背部.


后部为整机的全部I/O接口,也就是主板和显卡自带的所有接口.


SHIELD II主板选用的是来自ASUS旗下的ROG M11G主板,接口方面还是很充足的.集成式的背板也很方便.


主板下方为显卡的视频接口,采用竖置结构.


底部是来自海盗船的RM650X电源.


最后来看整机的关键正面,左上角为主板区,中间为竖置结构的显卡,下方为电源,而右侧则是负责为整机提供散热的一个360规模的冷排.


主板方面,ROG的M11G在做工和用料上自然不必多说,颜值方面也很搭.

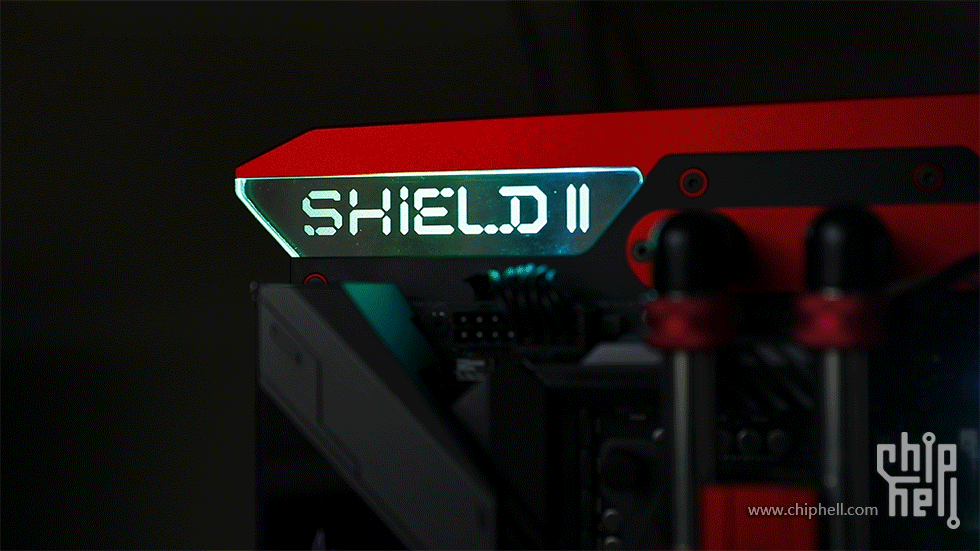

左上角透明区域里标有SHIELD II的身份LOGO.


RGB自然是少不了的.


CPU冷头通过两根从机箱引出的水管为CPU进行散热.


“遗憾”的是CPU冷头没有自带RGB光环,不过旁边的ZADAK定制内存可以一战.


显卡冷头方面设计的非常简单低调,同样由机箱引出的两根水管来提供散热.


显卡的固定螺丝也使用了红色来进行点缀.


底部为电源以及整机开关,SHIELD II延续了ZADAK整机一贯特色,采用滑动电源开关以及自带水温显示装置.


下方的ZADAK标志使用了CNC交叉网格加工工艺.


水温显示以及滑动解锁.

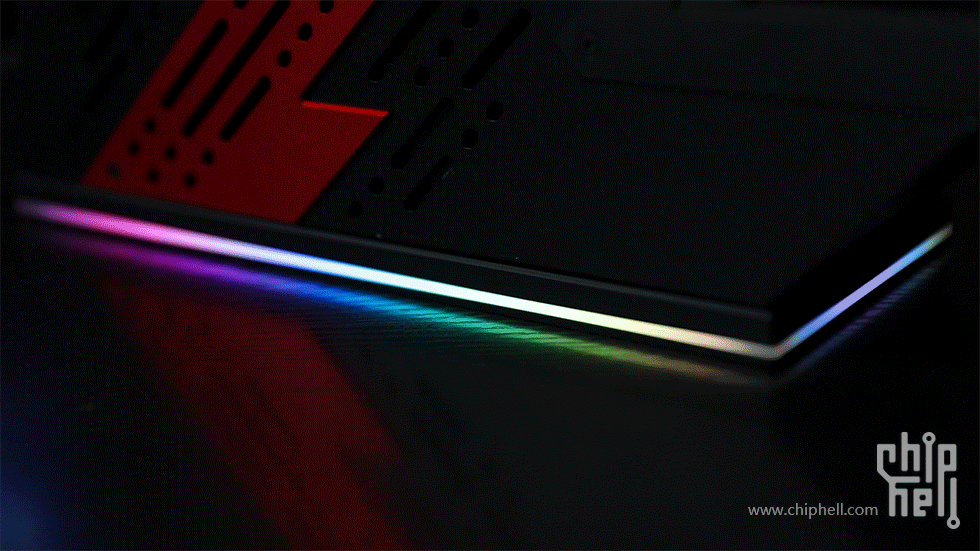

另外底座部分同样少不了RGB的加成.

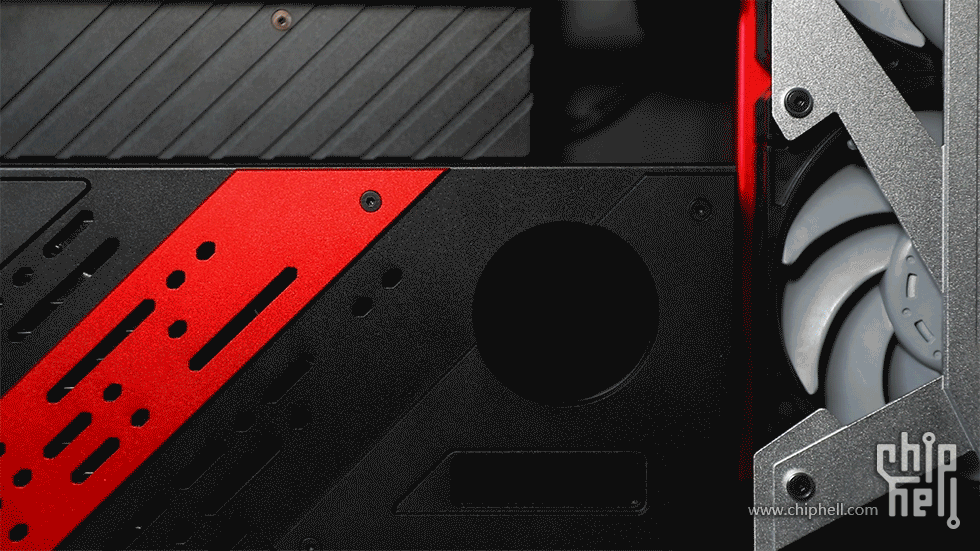

主机右侧为360规模的散热冷排,负责为整机进行散热.


冷排厚度实测约为35mm.


散热器左边设置有一根水管,可以用来查看冷液的水位,为了方便查看,机箱内的水冷液加入了白色添加剂.


SHIELD II机身长度实测约为485mm.


宽度实测约为120mm,这样的宽度占用桌面面积还是很小的.


整机高度实测约为535mm.
