MSI Big Bang-XPower II评测

2012-2-22 23:53| 发布者: nApoleon| 查看: 253669| 评论: 281|原作者: nApoleon|来自: www.chiphell.com

摘要: 如果要谈论ASUS,GIGA,MSI三大主板厂商的旗舰产品,相信大家一定都知道ASUS的ROG系列,GIGA的G1系列,以及MSI的Big Bang系列.虽然从产品的细节上三大厂商拥有自己的各自特点,比如说ROG主打超频,G1主打极致板载网/声卡芯 ...
产品解析

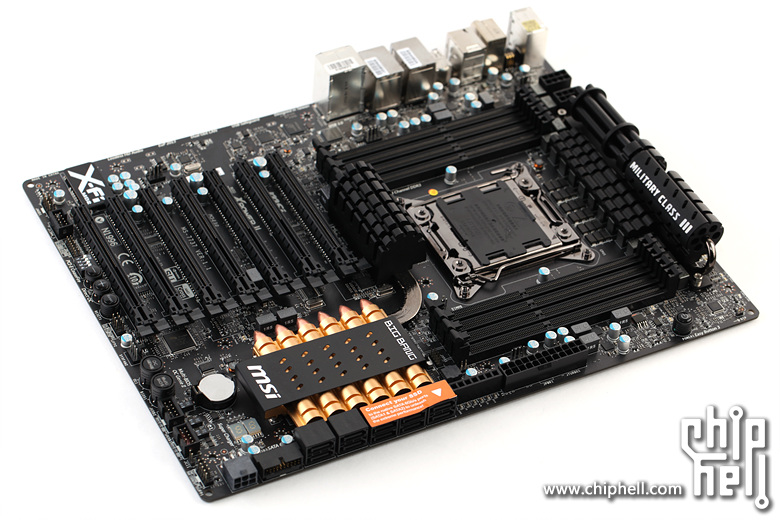

虽然我们都知道MSI的主板喜欢使用黑/蓝配色的风格,不过XPower II给我们带来的是一种纯粹的黑色风格:消光处理的黑色PCB,黑色的LGA 2011 Soket,所有扩展插槽均为黑色,还有就是黑色的散热器,只有在PCH芯片散热器上我们看到了一缕金色系.

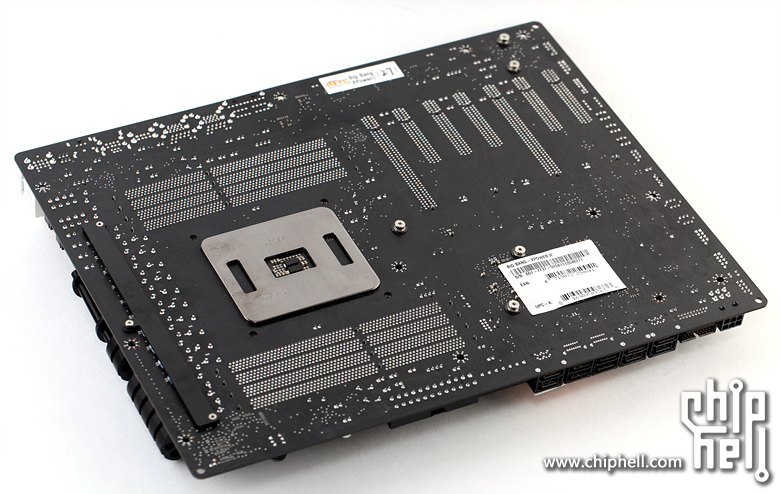

PCB背部我们可以注意到PCI-E扩展槽中只有第1根和第5根是全速x16,其它均为x8,实际使用当中的组合方式稍后再给大家详细分析.

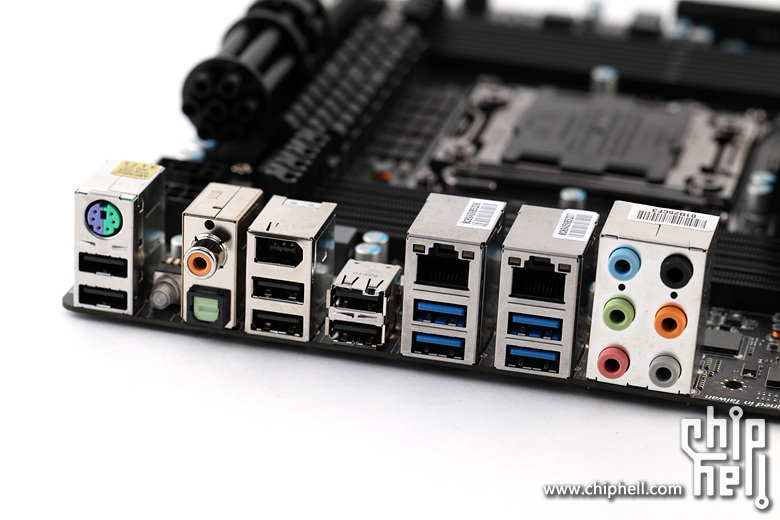

I/O接口从左到有依次为:PS2,USB 2.0 x6,BIOS清空键,同轴S/PDIF-Out,光纤S/PDIF-Out,IEEE 1394,千兆LAN x2,USB 3.0 x4以及8.1声道的音频接口.


既然要分析主板,首先当然先要给板子"清空".

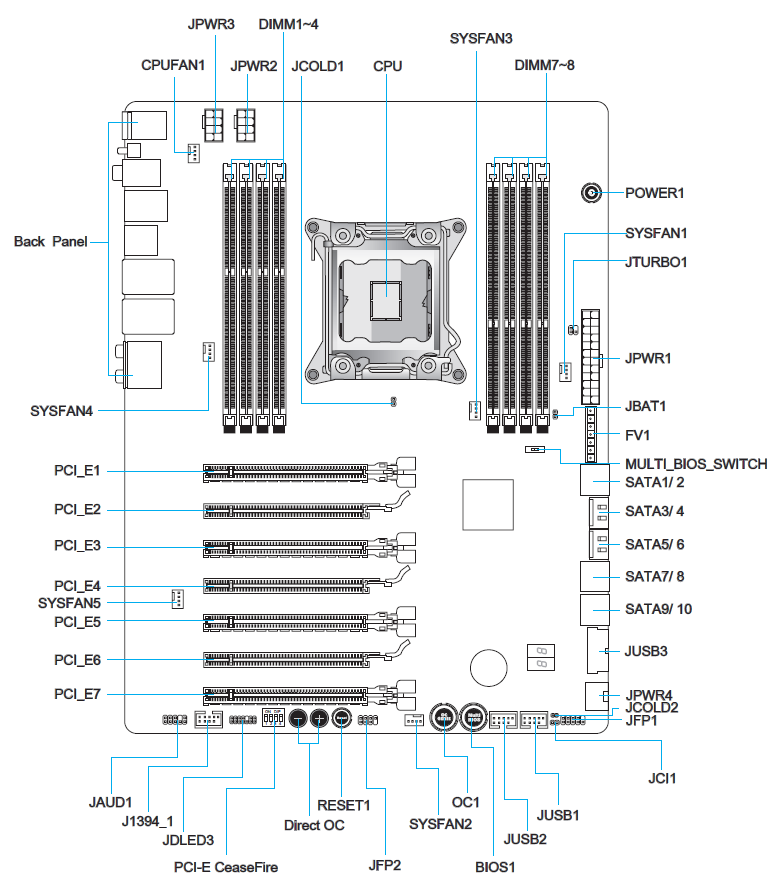

官方说明书里主板的简单功能介绍:

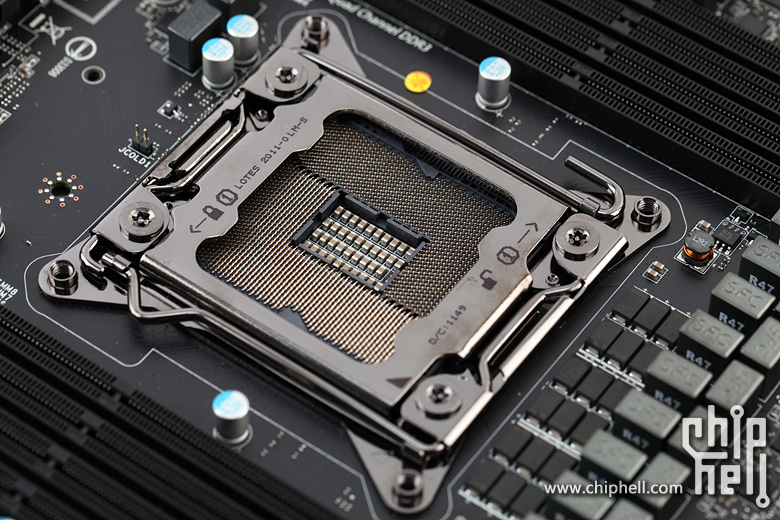

来自LOTES提供的黑化版LGA 2011 Soket.


最高可提供DDR3 2400 128GB容量的内存插槽,由于XPower II没有用颜色来区分插槽的通道号,所以如果是对X79内存布局不太了解的玩家最好先翻阅一下说明书.


7根PCI-E插槽,因为X79提供了比原先X58更多的Lan通道数,所以NVIDIA的NF200已经不再受到主板厂商的重用,毕竟板载一颗NF200需要更多的走线空间和散热,而且还会占用更多的主板供电.由于众多的PCI-E插槽,实际带宽又受到实际使用情况而会发生变化,解释起来会比较麻烦,所以套用了官方介绍中的解释:

    4 个 PCI Express x16 插槽 (支持符合 PCI Express 总线规格 v3.0)

  • PCI_E1 可支持到 PCIE x16 速度
  • 当 PCI_E3 是空的, 或 PCI_E3  x8 速度被占用,  PCI_E5 可支持到 PCIE x16 速度
  • PCI_E3 & PCI_E7 可支持到 PCIE x8 速度
    3 个 PCI Express x16 插槽 (支持符合 PCI Express 总线规格 v2.0)
  • PCI_E2, PCU_E4 & PCI_E6 可支持到 PCIE x1 速度

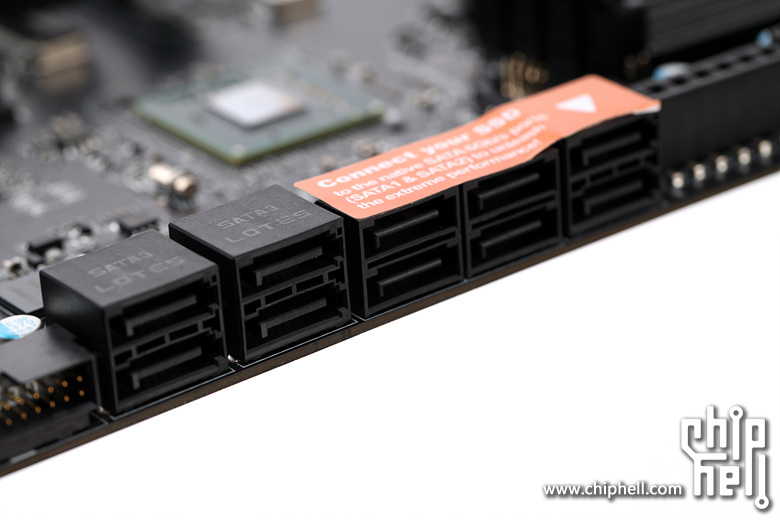

SATA接口方面贴有橙色标签的为X79原生提供,其中最右侧的为原生SATA 6GB/s,其余4口为SATA 3GB/s,剩下未贴有标签的是通过板载桥接芯片ASMedia ASM 1061提供的额外4个SATA 6GB/s,以往经常出现在Intel原装主板上的LOTES的SATA接口是不是很久没看到了?
