Colorful CVN X870 Ark Frozen V14 评测

2025-4-10 19:17| 发布者: nApoleon| 查看: 5957| 评论: 15|原作者: Ali213EA|来自: www.chiphell.com

摘要: 本次到来的主板依旧是我们熟悉的七彩虹CVN系列.自从AMD的新芯片组系列发布以来,七彩虹一直只有偏向主流的B850芯片组主板产品,而这块CVN X870 Ark Frozen V14将会是七彩虹的首款X870产品,同时Ark方舟也是AMD平台的CVN ...

产品解析

主板外包装依旧是一贯的CVN白底风格,表面印刷有产品彩图以及大大的Ark型号和X870芯片组标识.

附件包括,一本说明书,两根SATA线,

立式WiFi天线.

以及两根RGB线材,USB和机箱前面板的跳线插头各一,以及M.2固定附件三套.

主板背面没有配备背板.

PCB上印有CVN特色的军工元素与星舰概念的风格装饰.

主板正面,仍旧是CVN特色的白PCB配银灰装甲的配色风格,.

后I/O部分,配备一个DP接口,一个HDMI接口,BIOS更新按钮,四个USB 5Gbps接口,两个USB 2.0接口,一个USB 10Gbps Type-C接口,一个USB 4接口,一个5Gbps有线网口,无线网卡天线端,以及5个3.5mm+1个S/PDIF光纤输出的音频接口组.

常规L形两段式CPU供电和散热布局.

两端的侧面设有大量横向开槽以尽可能提升散热面积.

顶部模块表面,设有Ark的文字和线条装饰,配以橙黄色的斜线段点缀.

表面采用拉丝质感底面.

一体式后I/O上盖设计,以扩充额外的散热面积,表面则是传统的磨砂质感.

与下方散热块的过渡位置采用了阶梯设计,以增强视觉立体感,

表面设有橙黄色的三角和线段装饰,并延续了该系列的“舷号”元素,作为X870主板自然以87数字作为装饰.

类似船侧的吃水线刻度表装饰,也颇具意思.

在散热模组背侧,也具有一定的延伸散热开槽.

两段CPU供电散热模组.

后段模组内侧,可以看到一体式的I/O上盖.

侧面有一些延伸段以辅助散热,但不多.

突出的小模块以负责USB 4主控芯片的散热.

小模块正面设有多道散热开槽.

后部与顶部的散热模块均通过导热垫接触MOSFET和电感,接触面压力良好.

顶部散热模块后部的延伸区域,面积相对较大且设有多道开槽.

主板中下部的扩展区以及芯片组位置,共设有3条M.2 SSD散热片.

最上部的独立M.2 SSD散热片,表面设有类似于飞机跑道的图案装饰,中线位置采用橙黄色加强视觉效果.

右下角设有橙黄色M.2文字样式.

表面中间呈现微凸造型.

散热片具有一定厚度,且两侧设有开槽,以应付PCIe 5.0 M.2 SSD的高发热.

中部的M.2 SSD散热片,以及下部的长条M.2 SSD散热片,在表面装饰以及标识上都与顶部的散热片保持一致风格.

中下部的散热片在厚度上就是常规的较薄款式.

三块M.2 SSD散热片.

内侧,在对应位置贴有散热垫.

去除散热片后,下方各设有一条M.2 SSD插槽,均未配备散热背板.

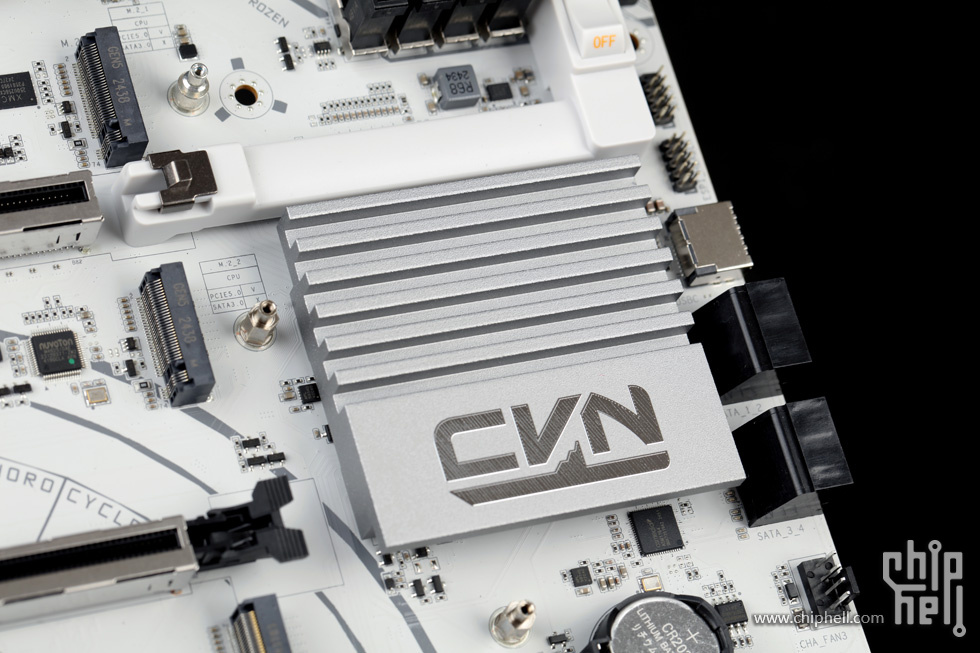

方正的芯片组散热模块,表面上方设有横向开槽作为装饰,同时可起到加强散热的作用.

下方则是金属竖纹质感的CVN LOGO.

芯片组散热模块正面.

内侧采用散热垫贴合芯片组.

第一条PCIe插槽尾部配备显卡快拆设计.

采用较为独特的类似灯具的开关设计,好处是无需一直按压就可保持持续解锁状态.

主板正面无遮挡全貌.

AMD AM5 LGA1718插座,支持AMD Ryzen 7000/8000/9000系列CPU.

采用双8pin CPU电源输入.

供电采用14+2+1相设计.

核心/SOC/Misc每相搭配一颗80A的MP87670.

搭配两颗MPS的MP2825供电主控.

配备四条DDR5内存插槽,原生最大支持4800Mhz,可超频至最大8200+Mhz,容量最大可安装1926GB(4*48GB).支持XMP 3.0超频档以及AMD EXPO超频档加载.

PCIe扩展插槽,包含CPU提供的一条加固型PCIe 5.0 x16插槽,由芯片组提供的一条加固型PCIe 4.0 x4全长插槽,以及一条PCIe 4.0 x1插槽.

共板载3条M.2 SSD插槽.

最上方的标号为M.2_1插槽,最大支持PCIe 5.0 x4,由CPU提供通道,尺寸规格上兼容2242/2260/2280/22110四种.

中间的标号为M.2_2插槽,最大支持PCIe 5.0 x4,由CPU提供通道,尺寸规格上兼容2242/2260/2280/22110四种.(与PCIe 4.0 x4插槽共享带宽)

最下方的标号为M.2_3插槽,最大支持PCIe 4.0 x4,由芯片组提供通道,尺寸规格上兼容2242/2260/2280/22110四种.

主板侧面设有四个侧置式SATA3接口,一个前置USB 10Gbps接口.

一组前置USB 5Gbps接口.

主板底部还有2组前置USB 2.0接口.

主板右上角设有LED自检灯四颗.

共设有4组板载RGB灯光接口,以及6个板载风扇接口.

CPU风扇.AIO水泵接口,以及5V_ARGB_2,位于主板顶部右上角.

5V_ARGB_3,位于主板右侧顶部.

机箱风扇4接口,位于主板右侧24pin口下方.

机箱风扇3接口,位于主板右下角.

机箱风扇2接口,位于主板右下角.

机箱风扇1接口,5V_ARGB_1,12V_RGB位于主板底部偏左.

板载音频区,基于Realtek ALC1220 Codec单芯片方案,表面覆盖有屏蔽罩.

AMD X870芯片组

主板为单BIOS ROM设计.

提供运行状态监控等功能的Nuvoton NCT6796D-S芯片.

Nuvoton M482SIDAE微控制器.

负责灯光控制的Holtek主控.

ASM1164芯片可支持PCIe转换出4个SATA接口,为SATA接口提供支持.

两颗ASM2480B,用于PCIe 4.0信号切换.

Realtek RTL8126 5Gbps LAN有线网卡芯片.

IT8856FN芯片,为USB 4芯片提供PD充电支持.

ASM4242控制器,为USB 4接口主控.

GL3532扩展芯片,为后置USB 5Gbps Type-A接口提供HUB支持.

WiFi无线网卡为子卡形式提供.

拆开后可以看到,型号为联发科的MT7925,支持Wi-Fi 7和蓝牙 5.4协议.
