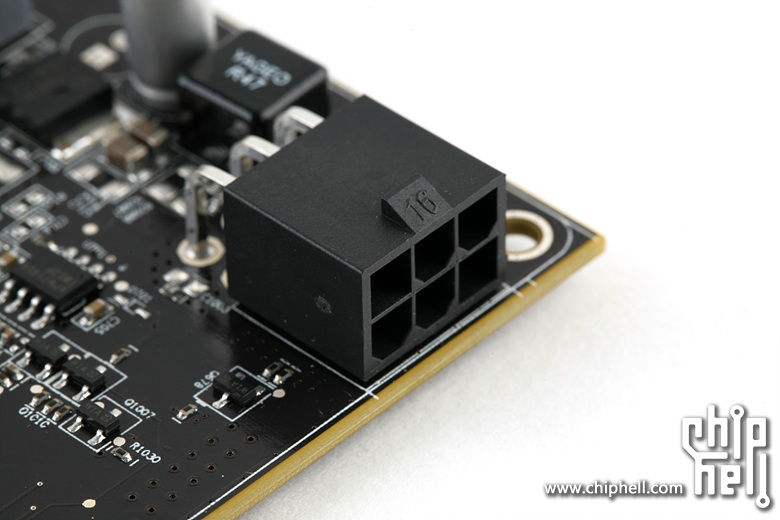

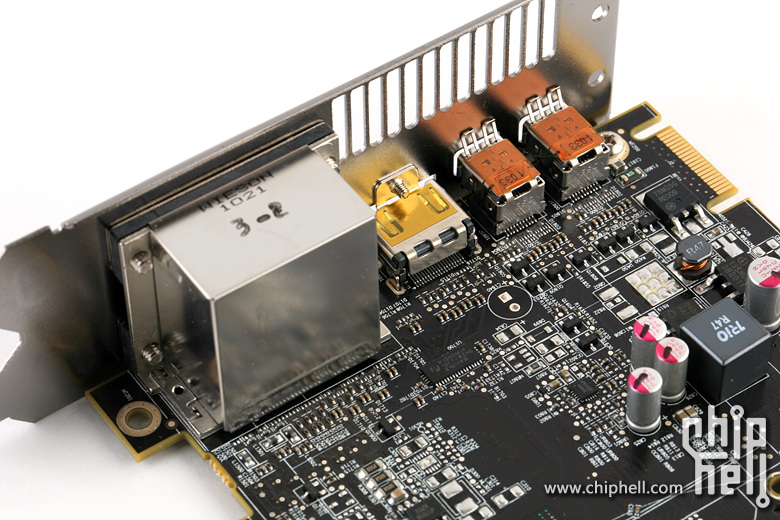

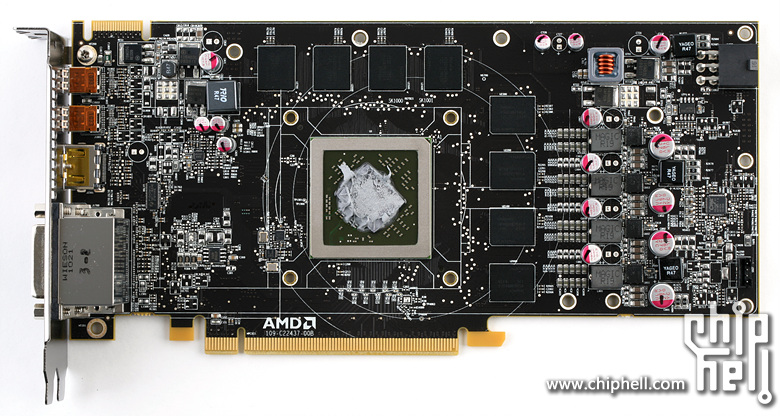

这块散热片连接到了PCI挡板上,这就意味着除了可以帮助显存和供电Mosfet散热之外,还能帮助PCB防止弯曲. PCB方面我要着重跟大家讲述一下,如果还记得HD6850首测文章中HD6850公版PCB和HD6870原厂卡PCB的玩家可能会问,为何HD6850,HD6870的PCB都是公版的,供电也都是在核心左边的,为何这块HD6850原厂卡的供电又是在右侧的呢?实际上HD6850和HD6870是可以共用一块PCB的,AMD给予合作伙伴的PCB图纸也是一种,显卡厂商可以选择做成3相核心供电的HD6850,也可以在后期拿到HD6870芯片之后做成4相供电的HD6870,这就**节省了重新制造PCB的成本,而作为AMD自己,原厂卡的意义只是发给合作伙伴和媒体测试之用,量非常小,做成第二种PCB也就不足为奇了. 原厂卡的视频输出部分都是做信号干扰的屏蔽,例如双DVI接口上的EMI磁屏蔽金属罩. 单6pin外接供电接口. |
