内部结构

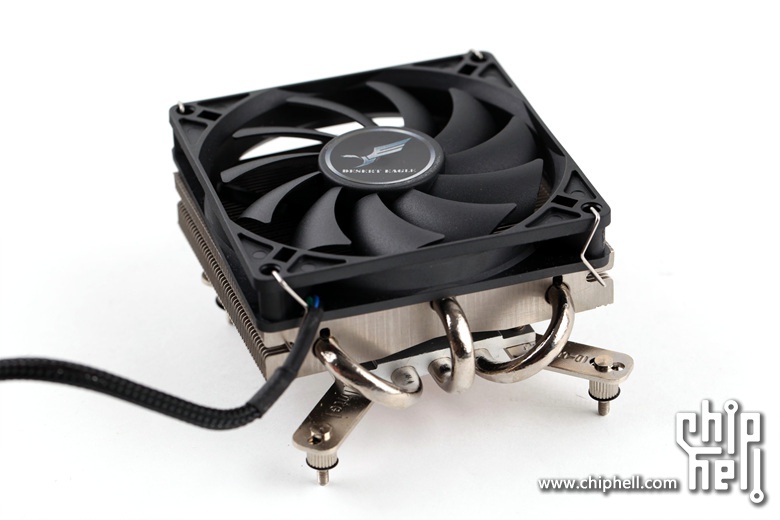

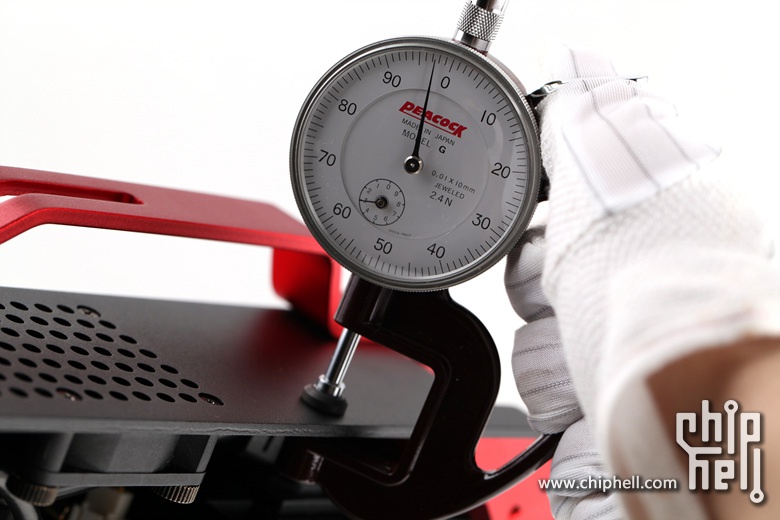

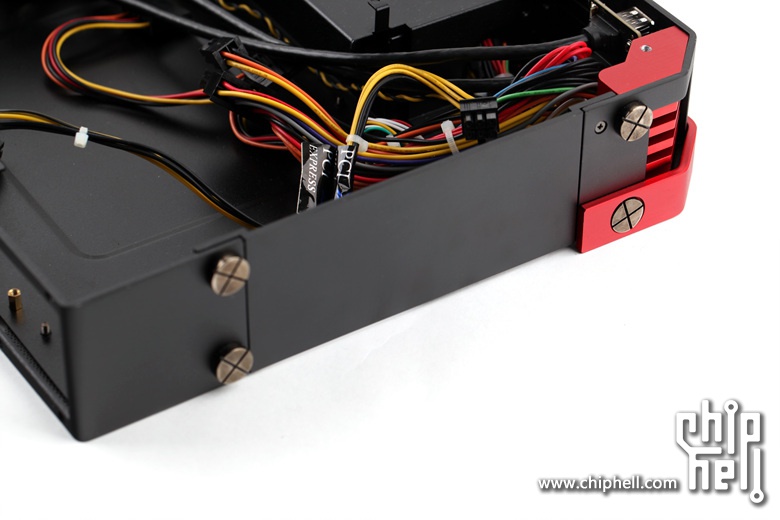

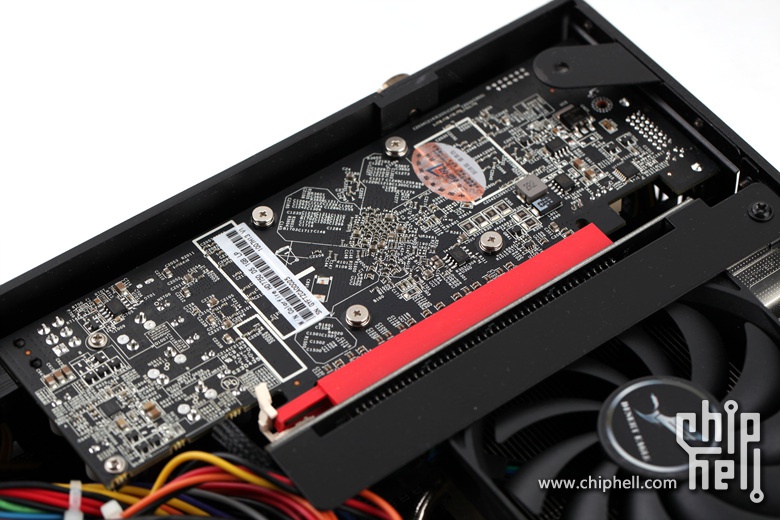

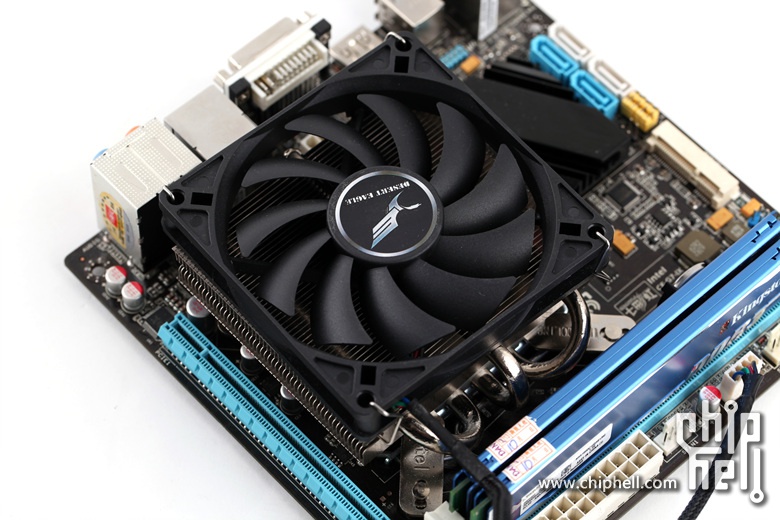

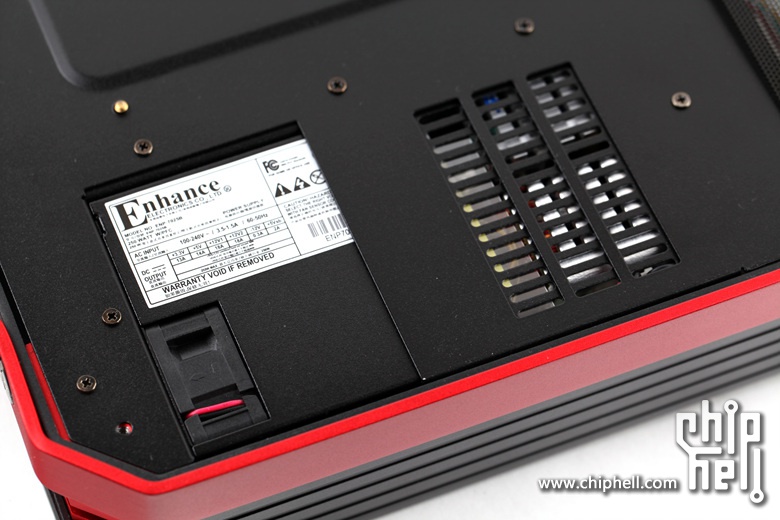

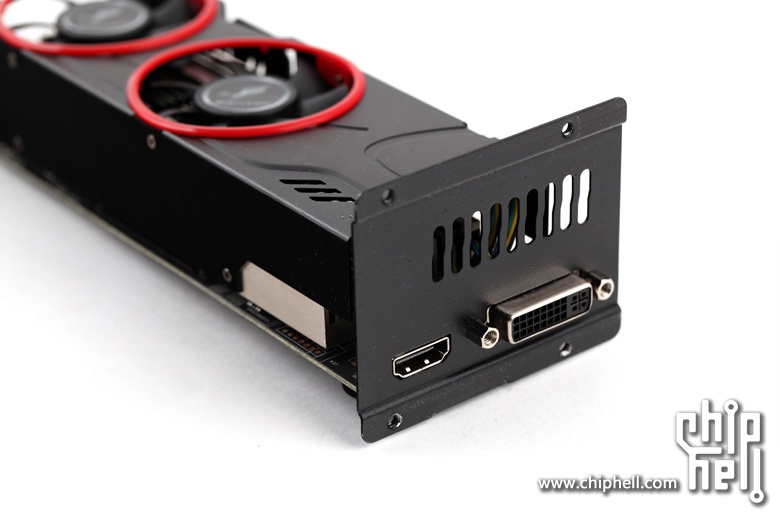

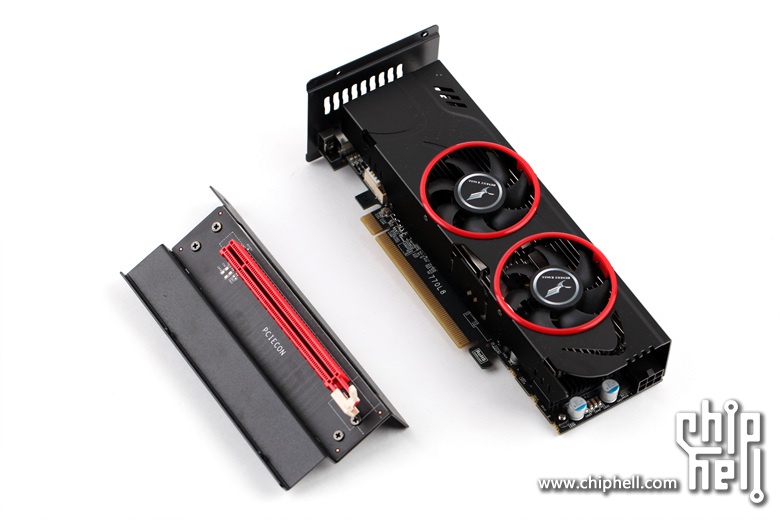

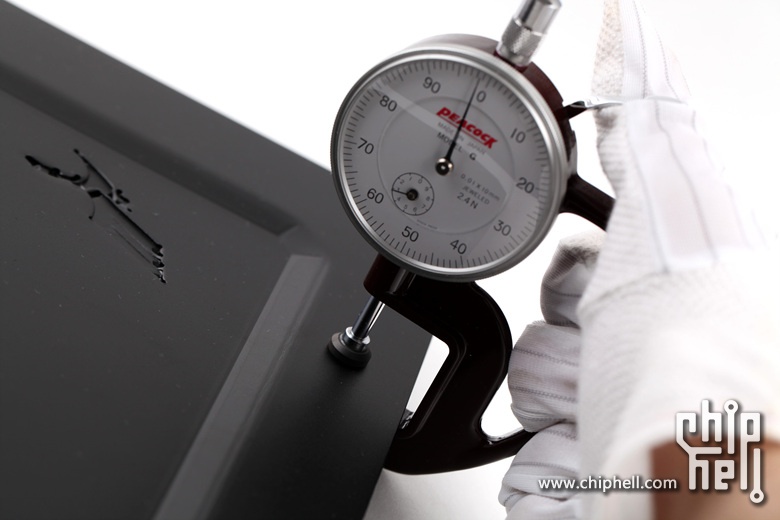

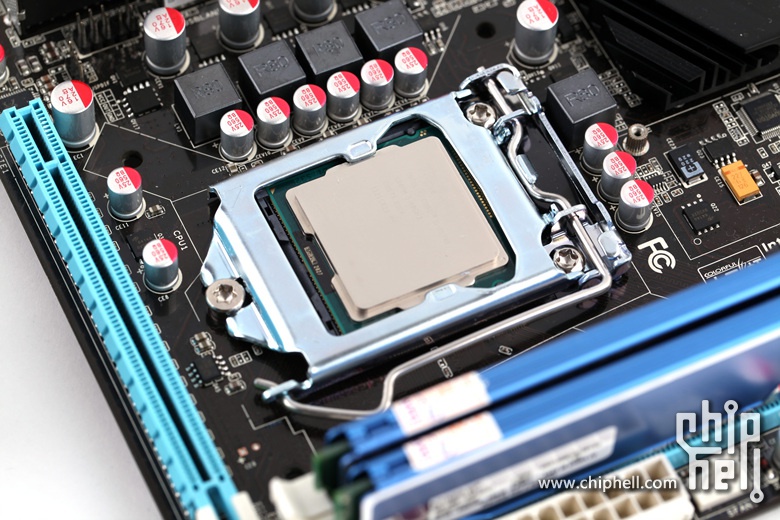

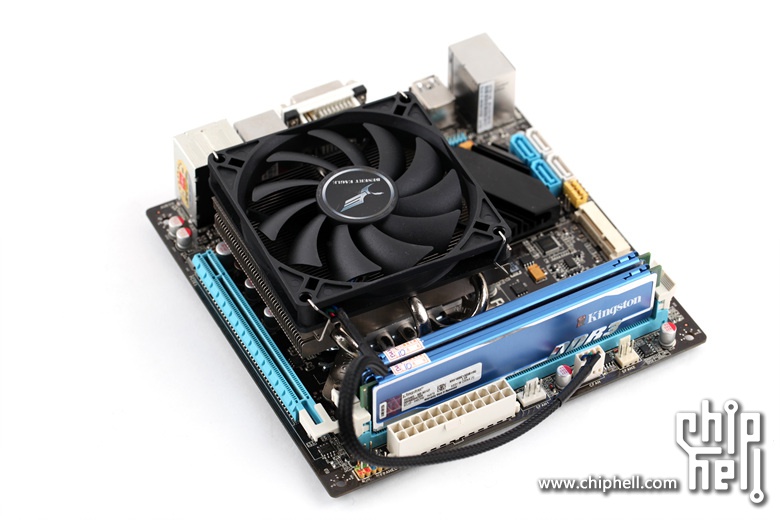

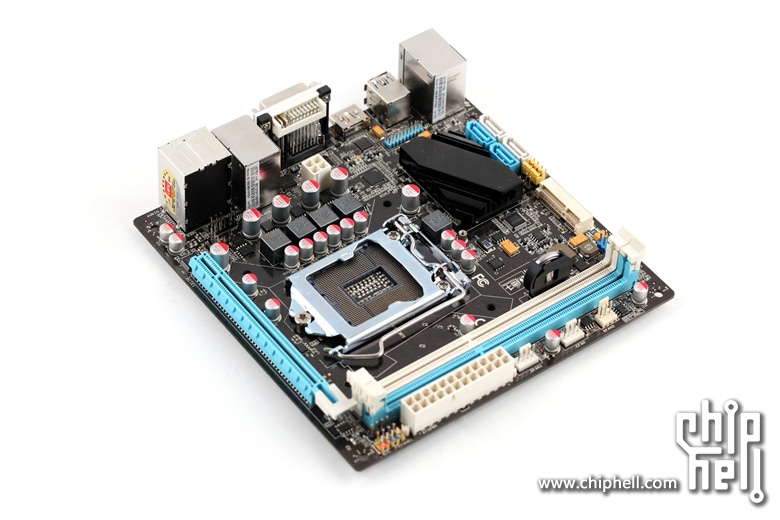

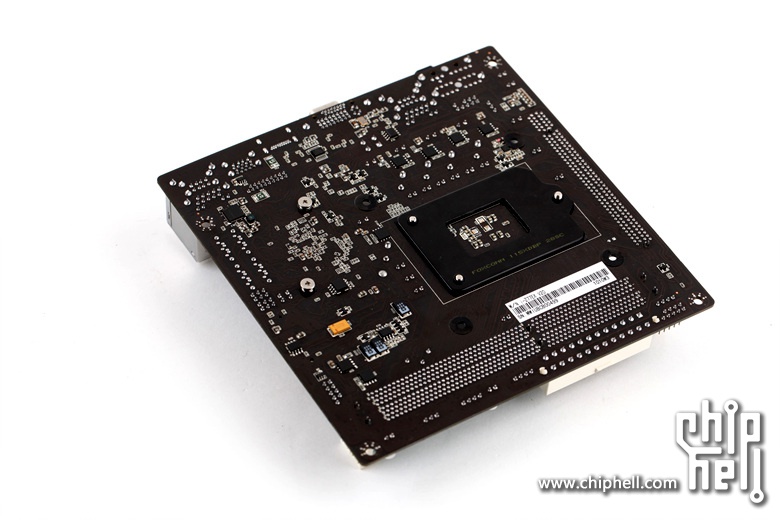

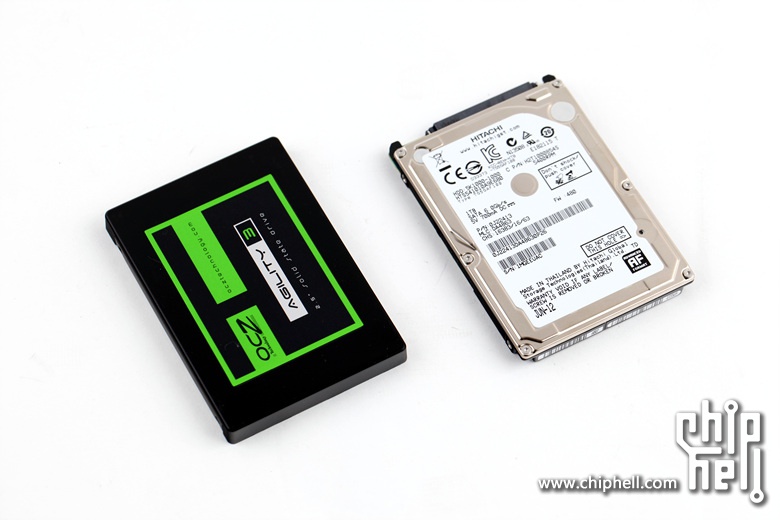

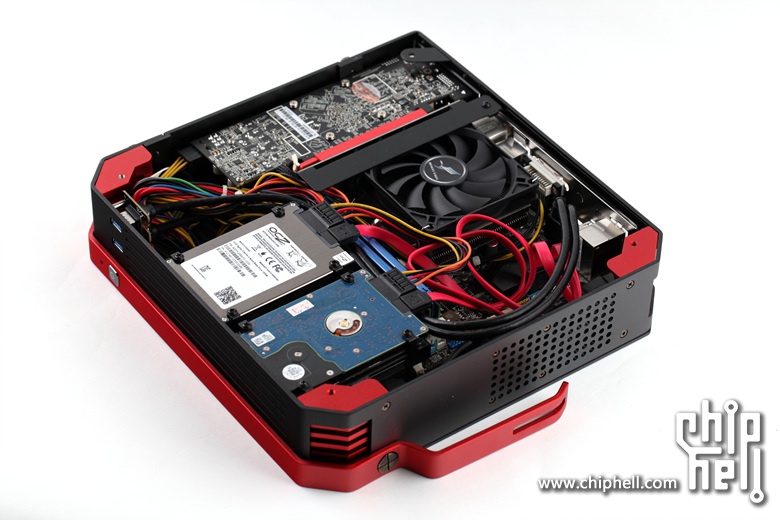

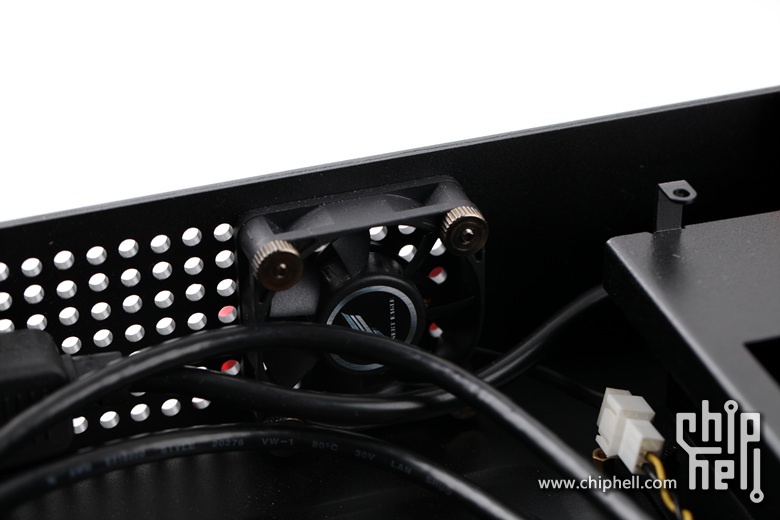

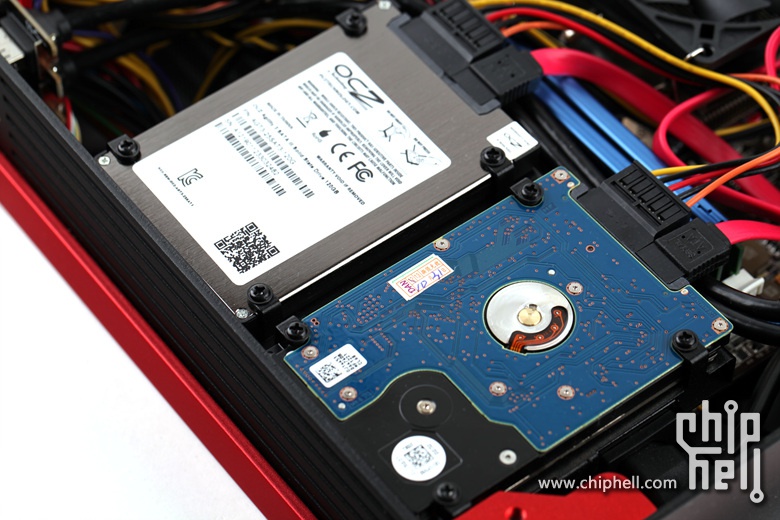

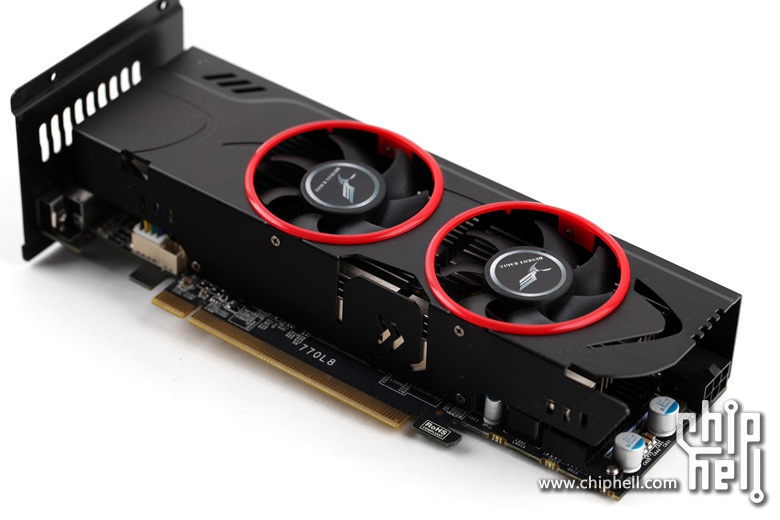

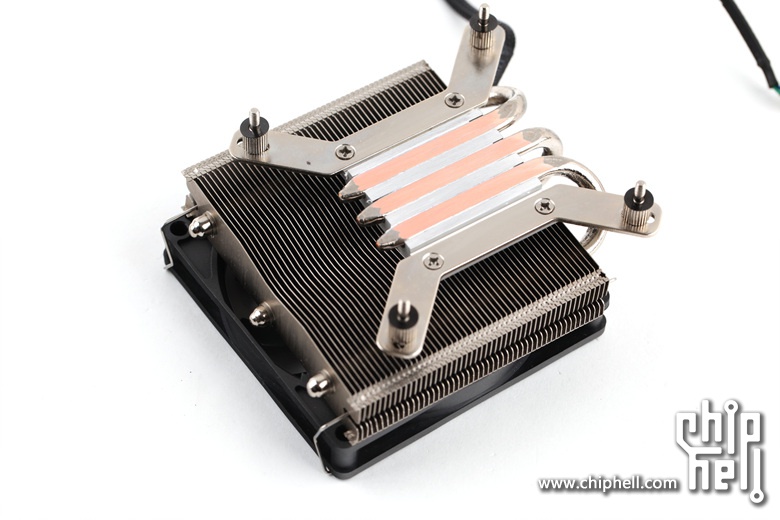

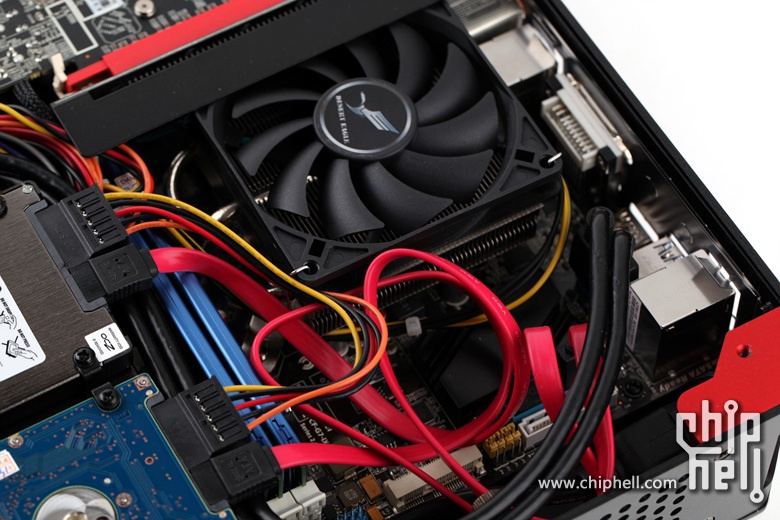

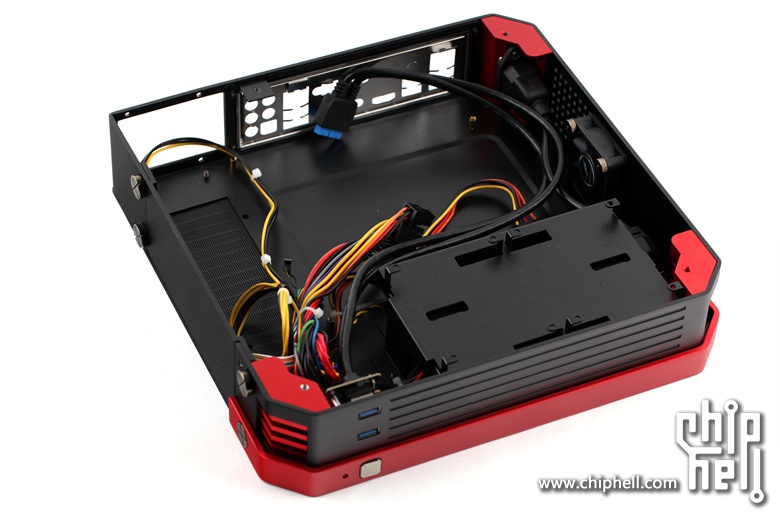

打开机箱侧板,我们看到的是一个高度集成化的内部布局.2个2.5"硬盘位,测试机使用了一张OCZ的SSD以及一张日立的传统硬盘.SSD下方是内置的1U电源. 通过转接卡被转接的HD7750 1GB显卡,半高尺寸是必须的. 剩下的所有空间就是留给主板的了. 再来看看拆解后的部件. 定制的特殊规格PCI-E转接器. 如果大家要替换显卡需要注意这块挡板,这块挡板是跟机箱所配套的,替换下了原先显卡的半高挡板,大家尽量要找相同DVI+HDMI输出接口的显卡才能兼容. 这个显卡虽然使用了双风扇,旦噪音真的不小,后面的测试会有详细的数据. 整机使用了Kingston的内存,散热器是鑫谷自主研发的. 8cm风扇尺寸的CPU散热器. 这台测试机使用了Intel i5-3570K的CPU. 刚才提到鑫谷自主研发的CPU散热器,3热管,底座为HDT技术. 散热器规格不错,实际效能后面的测试会提供大家详细的数据参考. 至于七彩虹的主板,我觉得我们还是得问元芳,你怎么看? 机箱拆光光后可以看到其实内部结构并不复杂,这应该是机箱设计师的功底体现. 位于硬盘位下方的电源. 来自Enhance的250W 1U电源. 机箱唯一一个风扇,5cm,真不知道这样小尺寸的风扇有何意义... 机箱最出彩的绝对是工艺和用料,首先我们可以看到整个机箱外壳是一体化的全铝,这要比联力的两块L型一体化铝板牢靠度更高,因为所有承受力的面和角都是一体式的. 外壳3mm的铝板,那么小的机箱用3mm的铝板这是要防弹用么... 侧板一样3mm,我可以说"业界良心"么... |
