产品解析

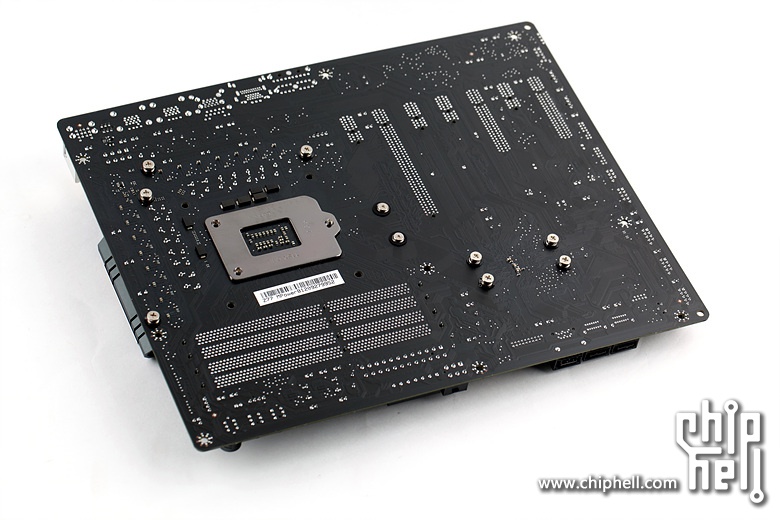

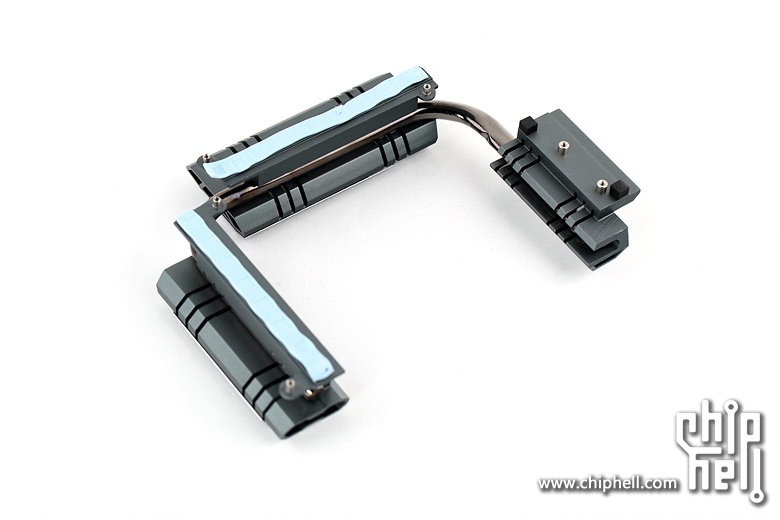

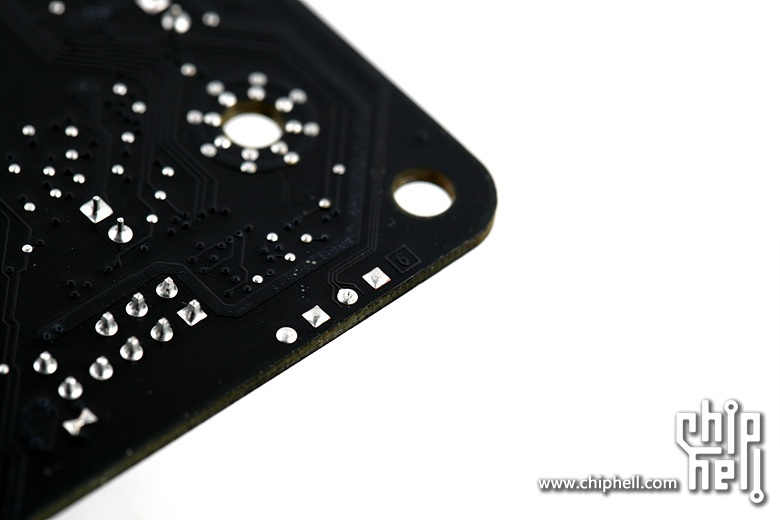

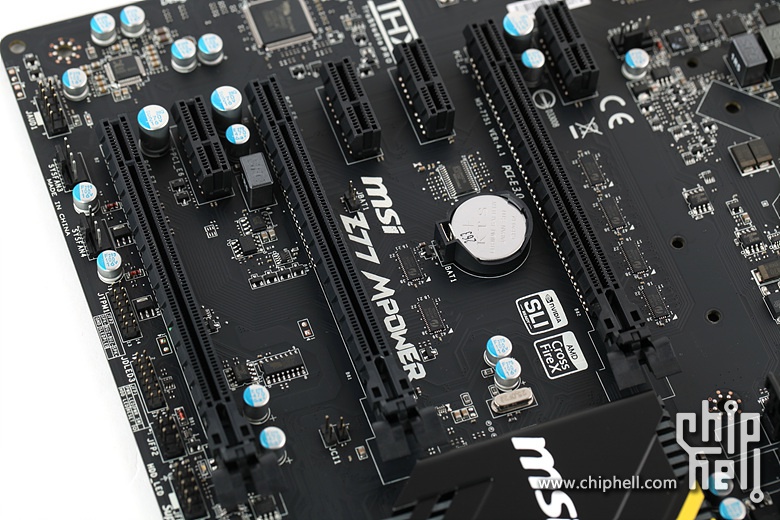

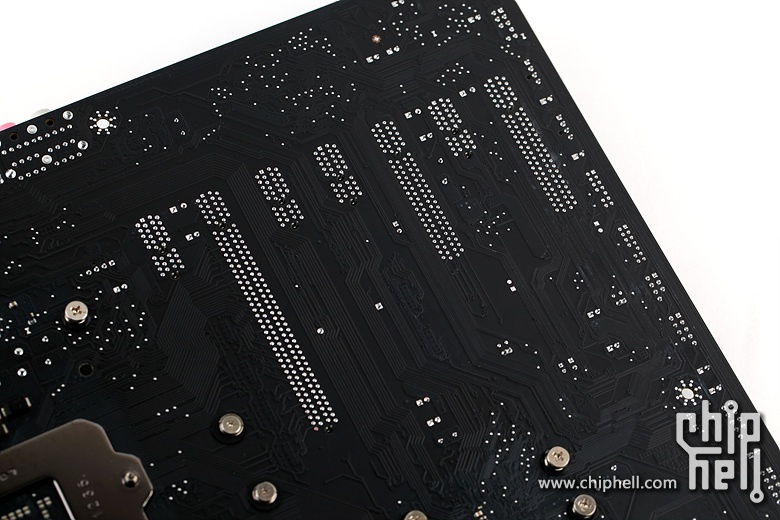

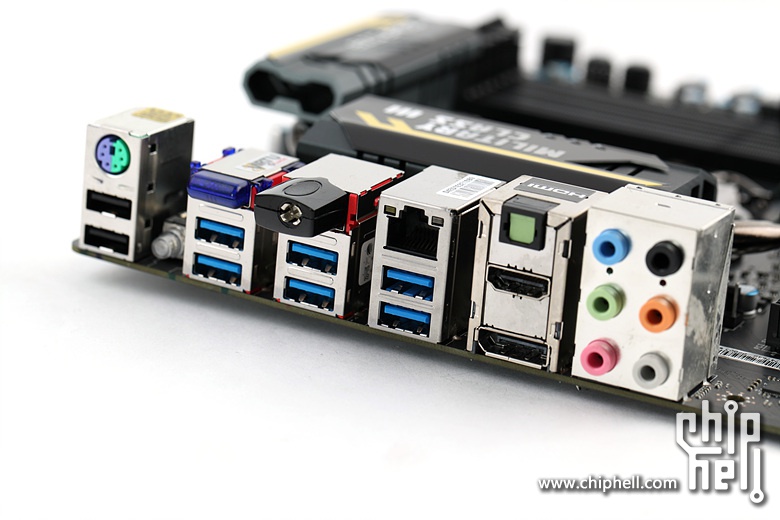

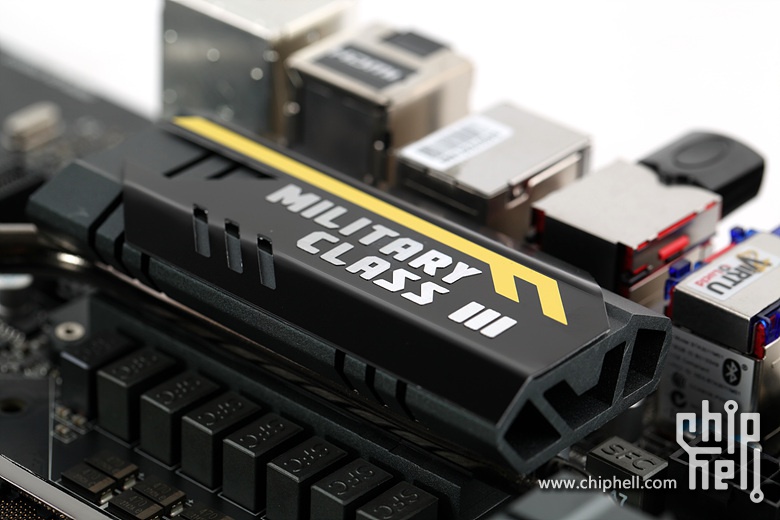

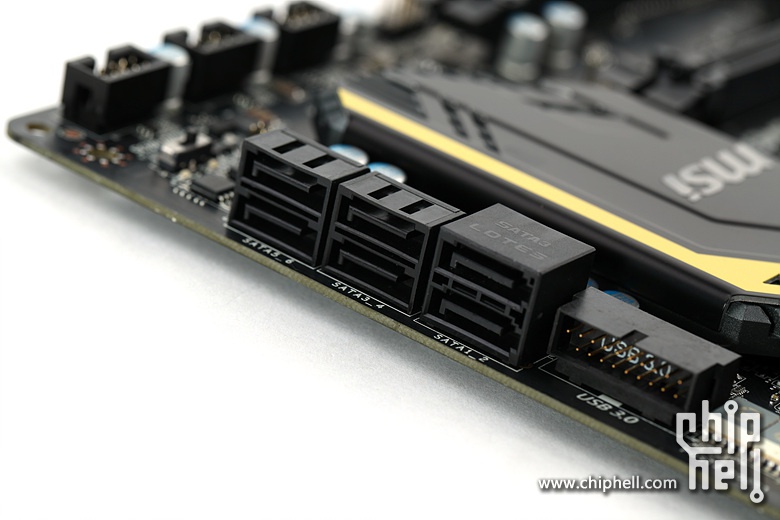

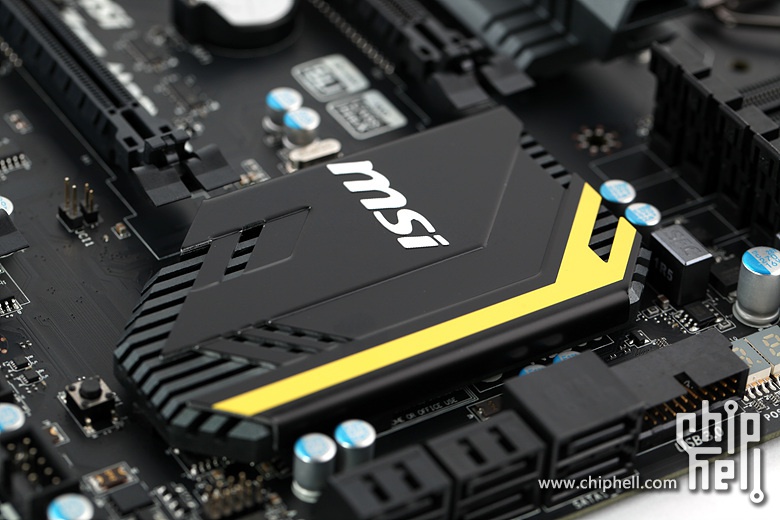

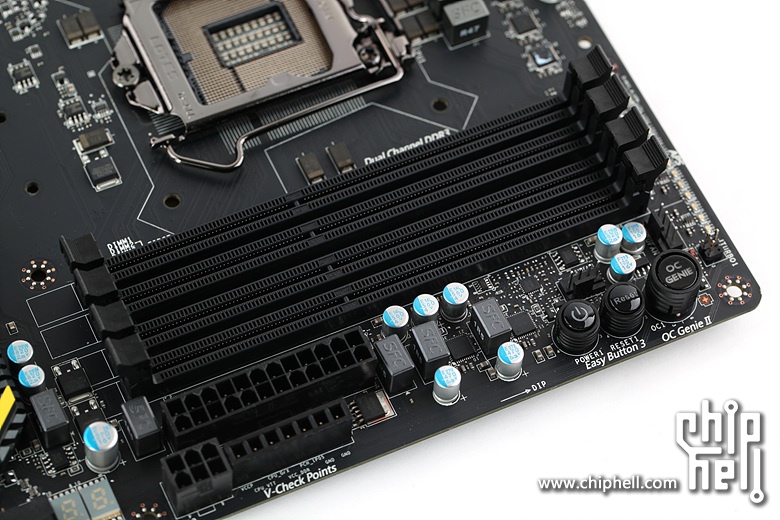

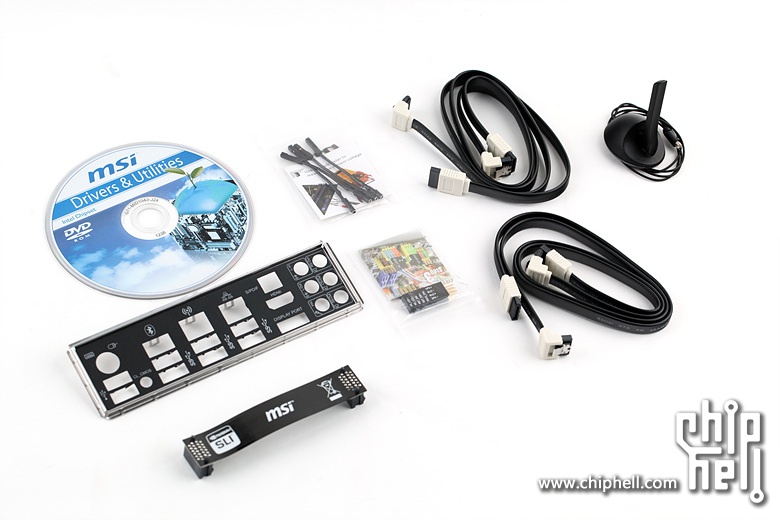

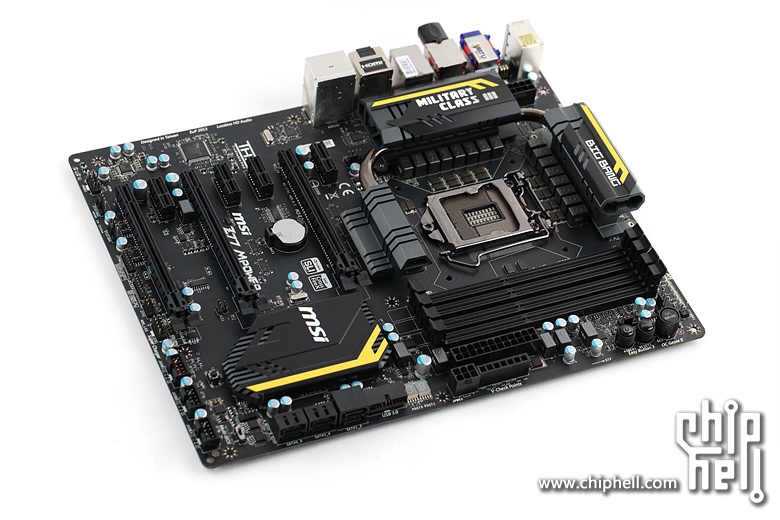

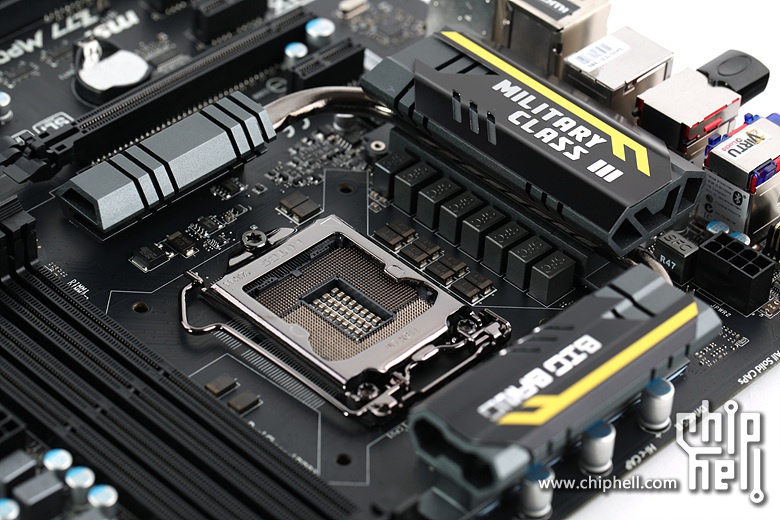

Z77 MPOWER的外包装,1年换新是个不错的卖点.产品附件,最右侧的是WIFI扩展天线. 纸类附件一堆~ 主板本体,么么黑的主板在散热器上抹了几道黄线~ 主板背部一览,PCB表面的黑色经过了消光处理. PCB层数为6层. PCI-E最靠近CPU的为x16. I/O接口方面从左到右为USB 2.0 x2,PS2,CMOS Clear,蓝牙,USB 3.0 x6,WIFI,LAN,光纤输出,HDMI,DP以音频接口.总体而言蓝牙+WIFI的拓展让这块板子的实用性变得更高. SATA接口方面除了芯片组原生的6GB/s x2和3GB/s x4,MSI并没有通过桥接芯片来实现更多的SATA拓展. 4根全黑的内存插槽在安装时需要注意通道匹配. 3根PCI-E x16和4根PCI-E x1. CPU供电部分的散热器通过一根热管串联起来. 全铝一体式的散热器在表面加装了一块装饰用的金属板. 芯片组散热片. 供电散热片拆解后的背部图片,主要是提供供电Mosfet的散热. |
Keitaro: 供电用料扎实不代表供电一定好啊……实测看超频是不是掉压才知道 我前几天不信邪买了P67A-GD55(B3)只要4核满载立刻掉0.075左右的电压 ...
