内部结构

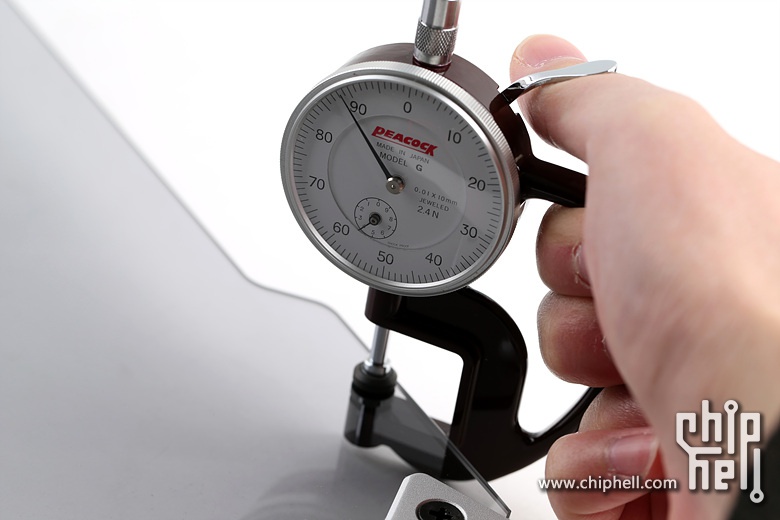

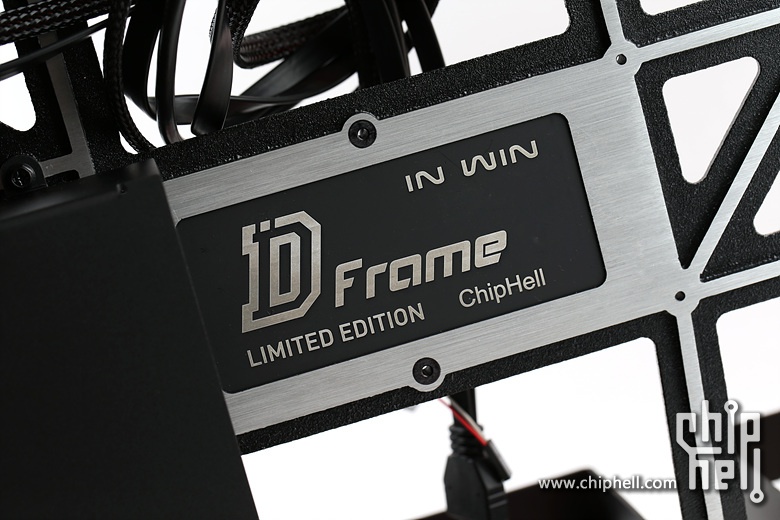

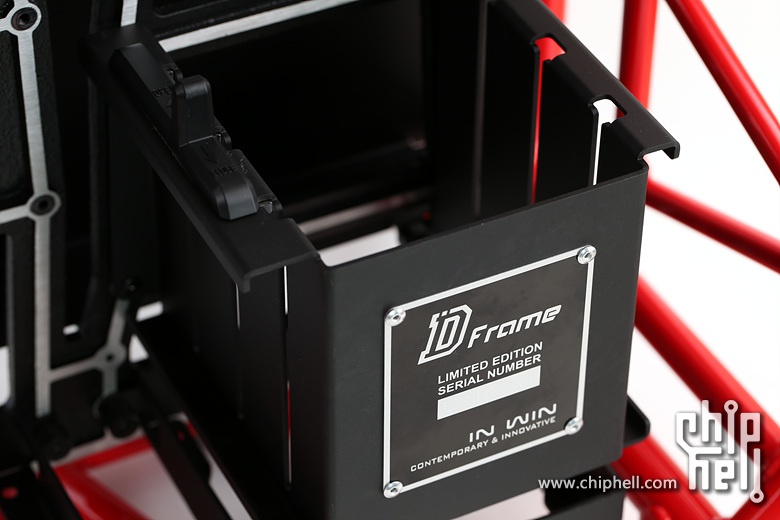

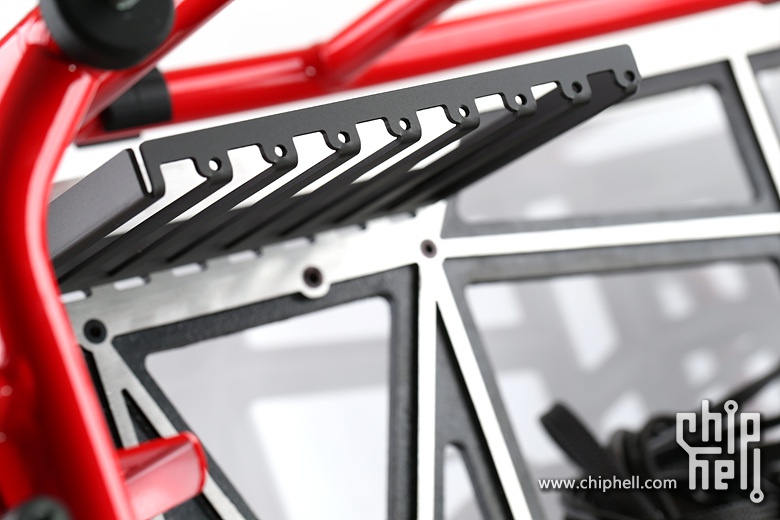

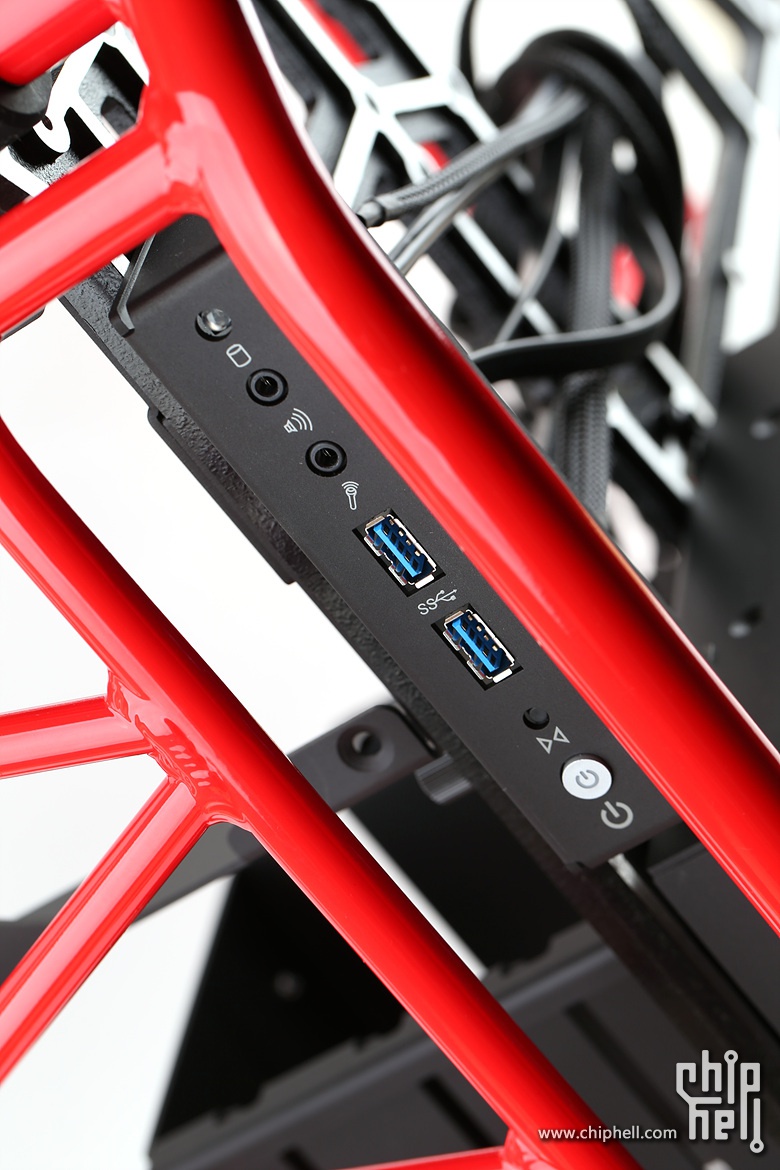

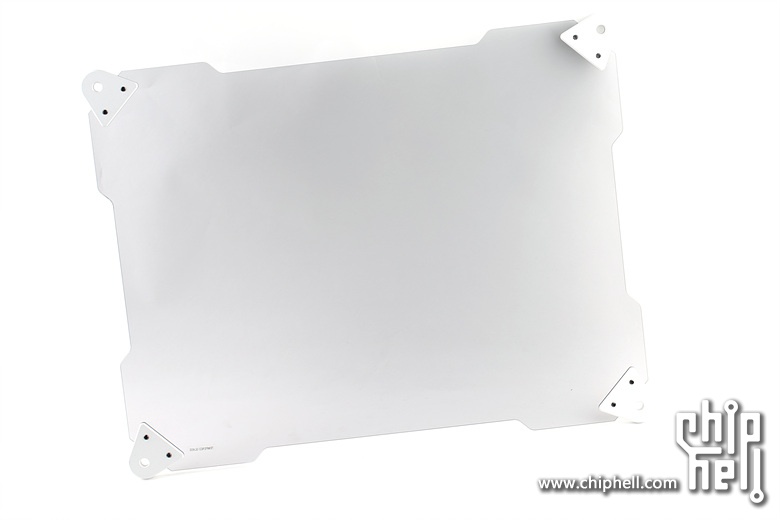

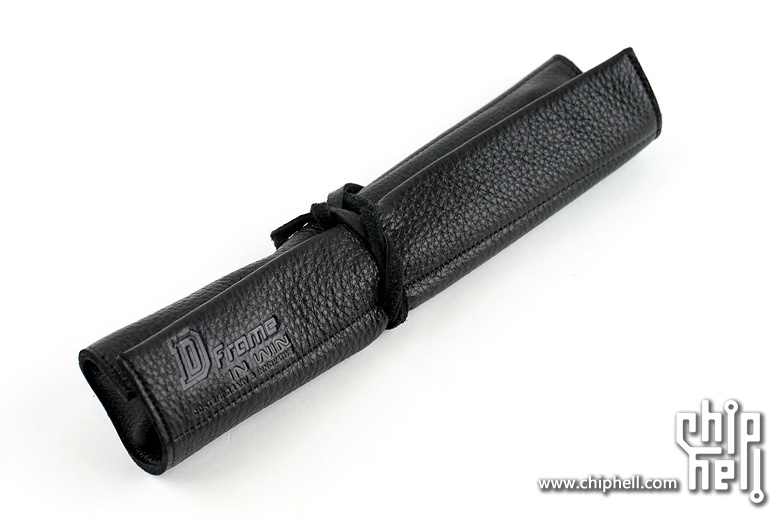

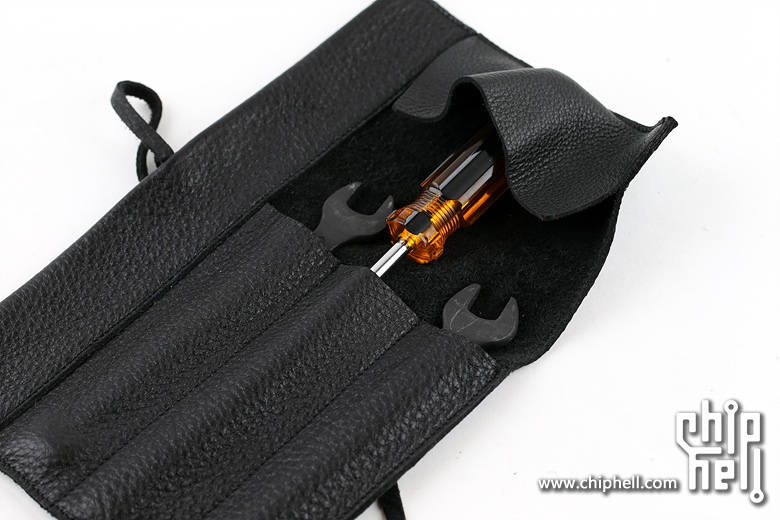

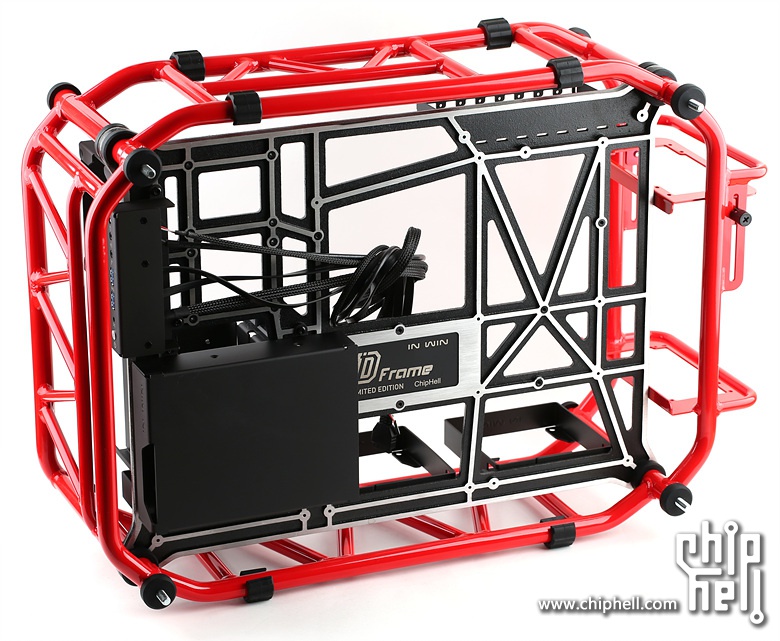

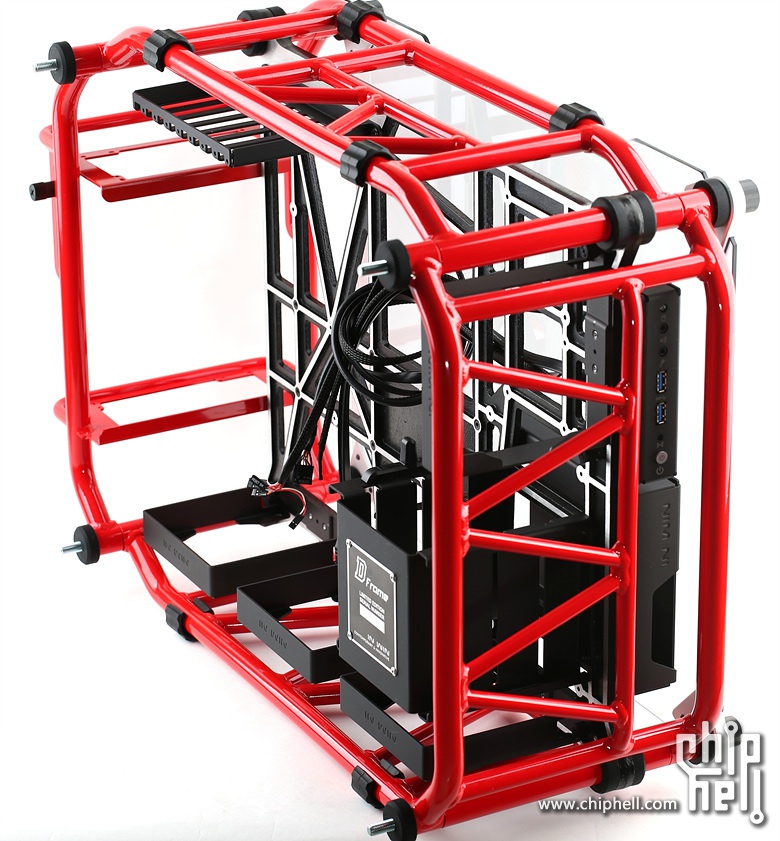

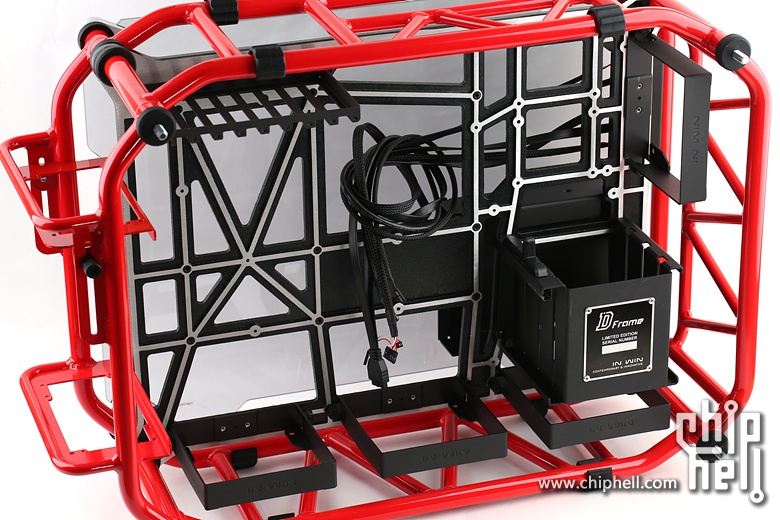

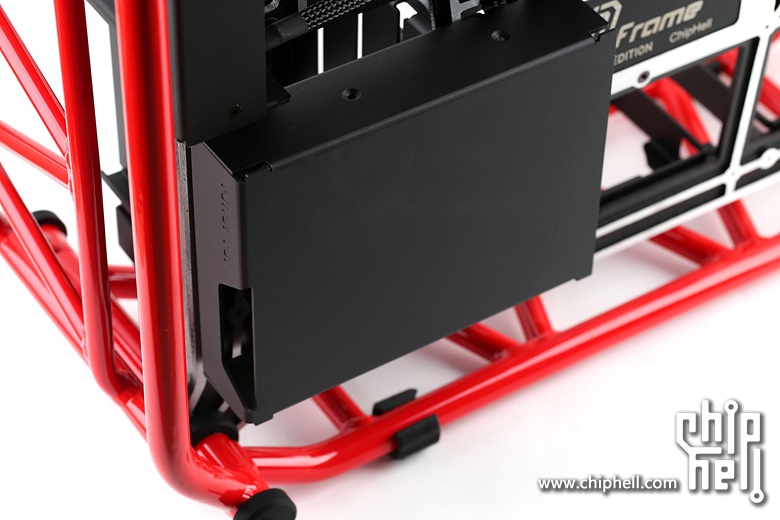

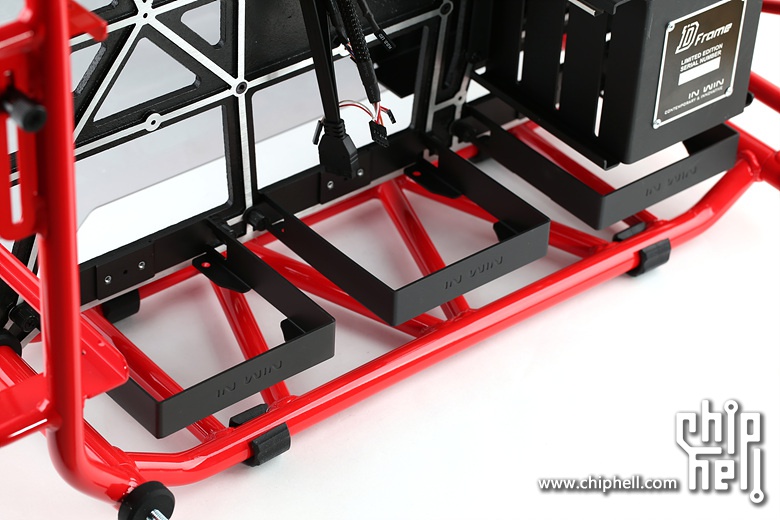

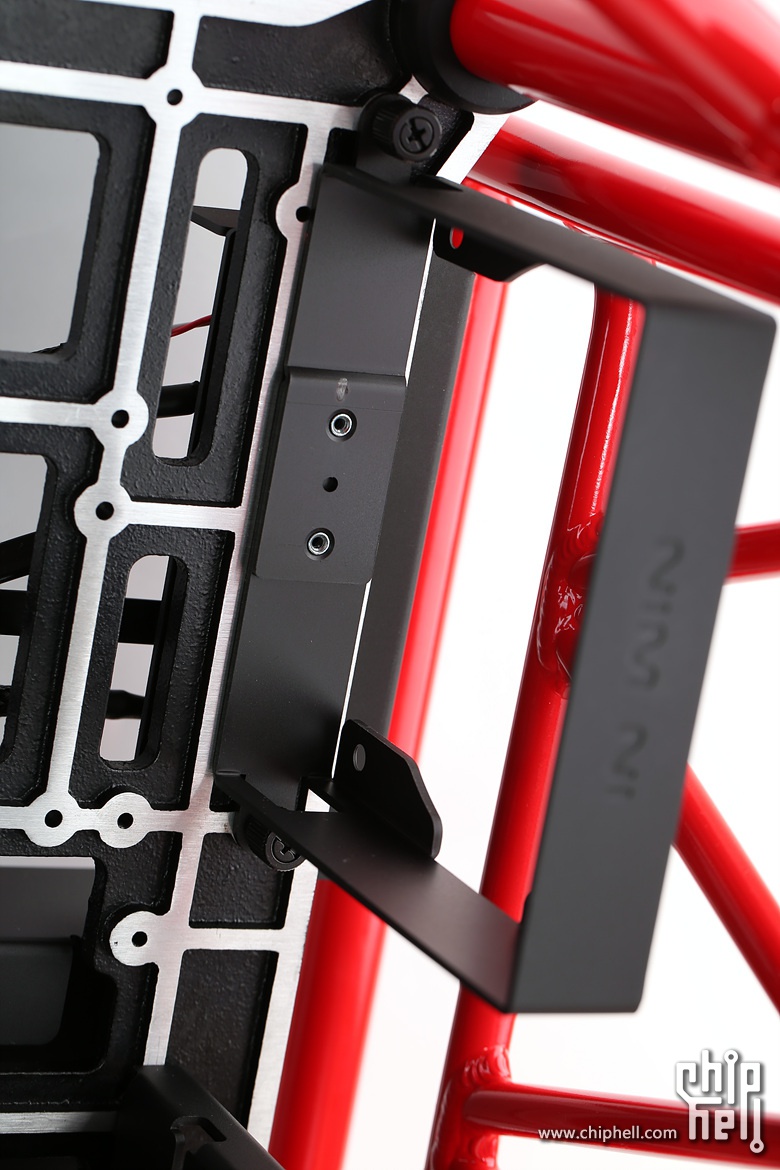

刚刚提到的这块钢化玻璃,让我们来实测下厚度如何. 我们可以看到其实这台机箱的主板放置方法是垂直式的. 首先这里是一个滑轨式的硬盘仓,可以安放3块3.5"硬盘. 正面有一个12cm的风扇架. 底部拥有3个12cm的风扇架. 8 Slot的PCI挡板. 再来看看机箱的内部. 这是一个侧放的5"光驱仓. 上方是I/O面板,所有I/O线材均使用了黑色的包线处理,面板带有USB 3.0 x2以及音频接口. 上面这些所介绍的黑色部件均为2mm全铝材质并经过了黑色阳极与表面磨砂处理.再介绍下面这块部件之前先让我们回忆一下机箱的架构组成:红色的铝管负责机箱的框架,玻璃负责侧板,黑色铝件附件硬盘+PCI+风扇等.而最后这块由生铁铸造而成的则是主板的支架,所有的黑色铝合金件全部是固定在这一整块的主板支架上,因为使用了生铁的缘故,这块支架的重量是所有部件中最重的.刚刚提到的限量版等英文字则是由激光雕刻而成. 序言里提到的工具. |
