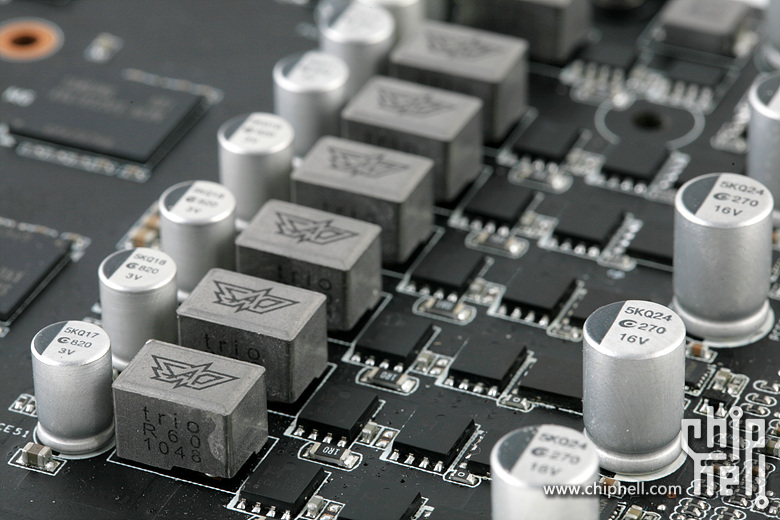

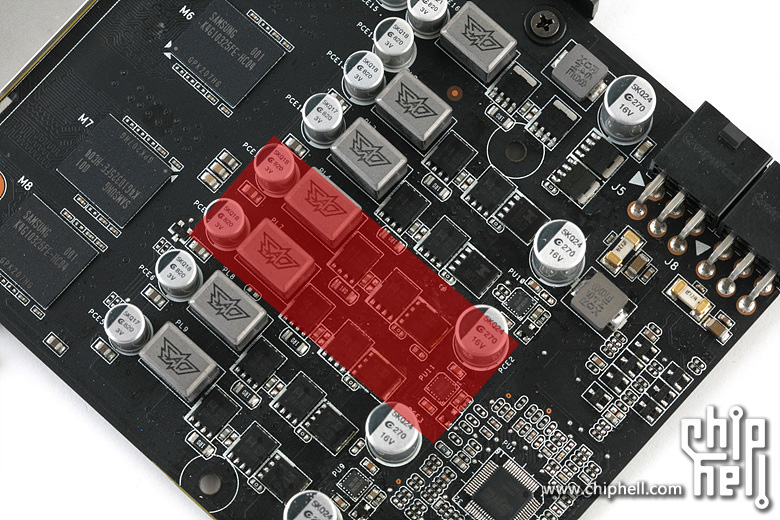

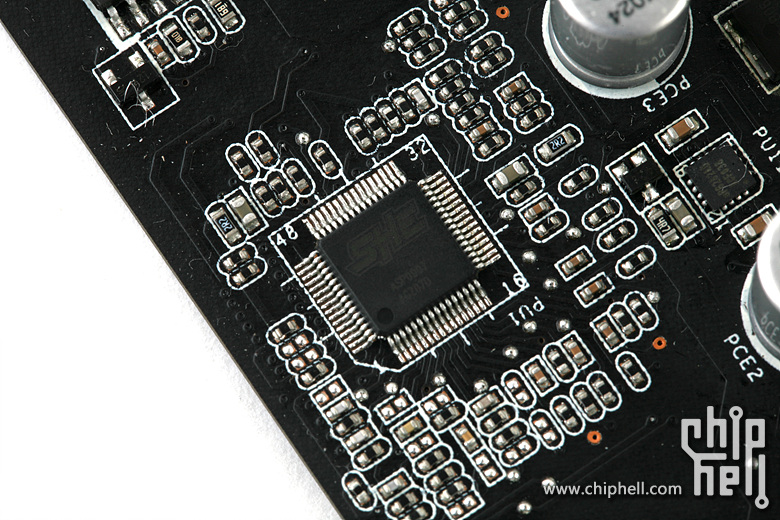

看供电之前先让我们来研究下PWM芯片.型号为SHE(Super Hybrid Engine) ASP0907,网上搜了一圈,很好,又一颗被ASUS打磨过的芯片,你无法得知该芯片可以提供几相供电,我只能告诉大家该PWM芯片不带Driver功能,原因咱们往后看. 从PWM出发,3颗小小的核心IC是Driver,改Driver可以带动两相供电,然后每一颗经过两组由3枚Mosfet串联的Mosfet,最后每一路Mosfet再串联上一颗电感,这就是该卡的供电系统,实际为6组成,图中红色水印的便是一相供电的组成部分. 依然还是被ASUS打磨的电感,其实我们去看看台系板卡三大家的产品会有一个惊人的发现:电感都爱打磨电感然后来一个神码先进技术作为卖点,当然,我这样说并不是批评,只是觉得当你发现台商的操盘手法之后会惊呼:"难道ASUS,GIGA,MSI都源自于一个PM的设计灵感么?!"回归正题,该电感代号为SAP,使用的是集中合金粉末压合而成,具有铁氧体电感和磁圈的优点,并且可以实现无噪音工作,温度也比铁氧体电感低很多. 双6pin外接供电. |
terror: 55555,入错了,入了块普通版,而不是TOP版!!!两片的参数差不少,可是卡是长得一模一样的,外包装上没有TOP字样!请要入的同学们仔细看一下咯,不要入错了。 ...
terror: 55555,入错了,入了块普通版,而不是TOP版!!!两片的参数差不少,可是卡是长得一模一样的,外包装上没有TOP字样!请要入的同学们仔细看一下咯,不要入错了。 ...
