内部结构

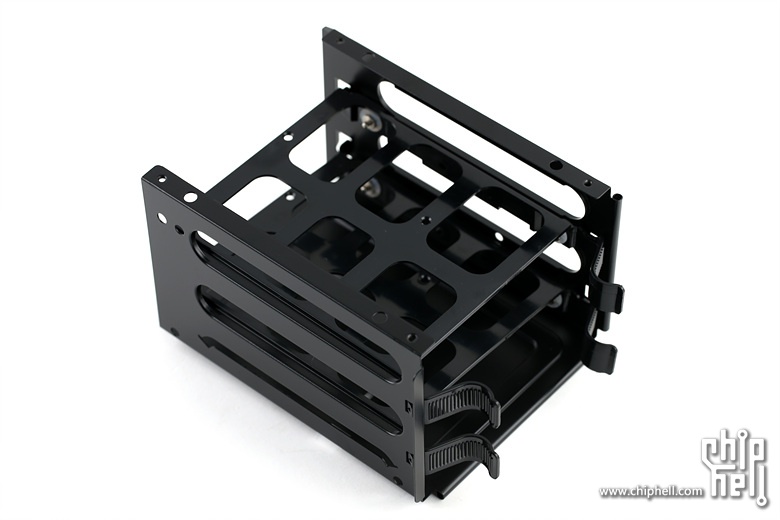

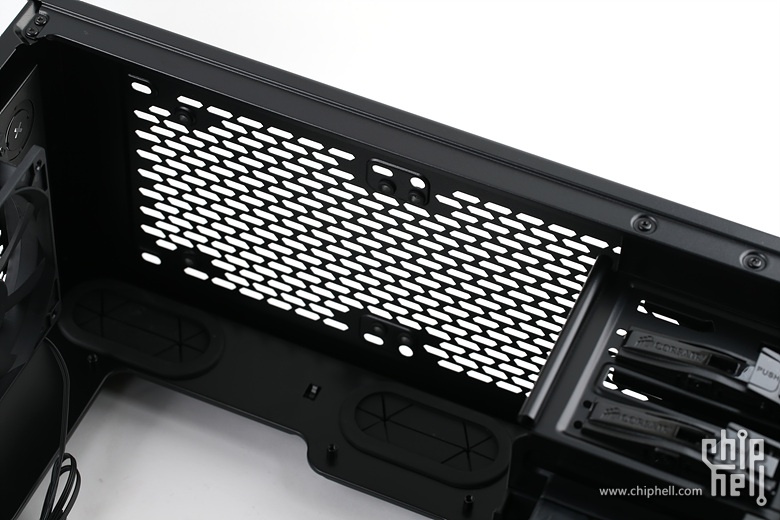

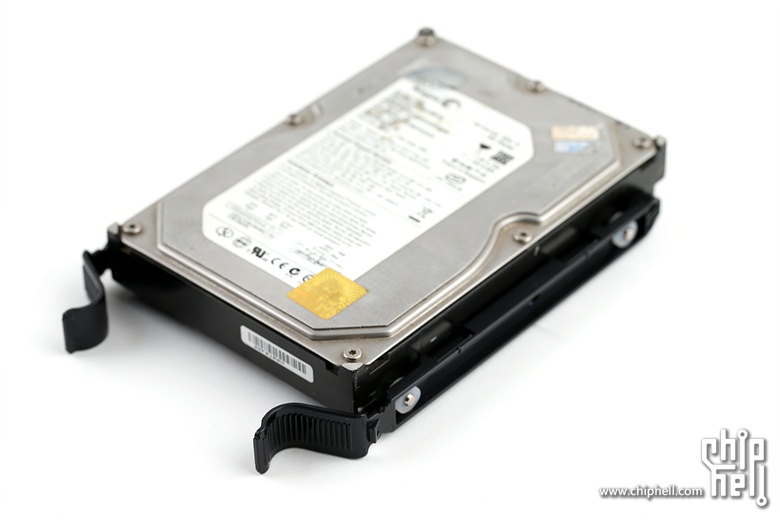

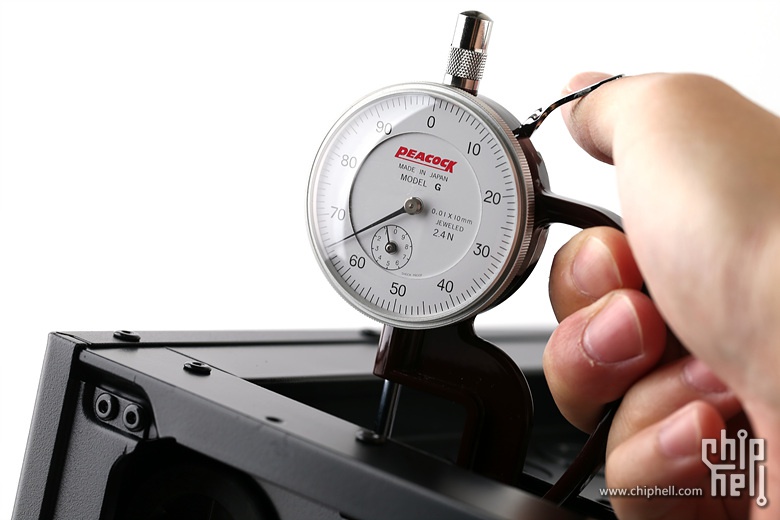

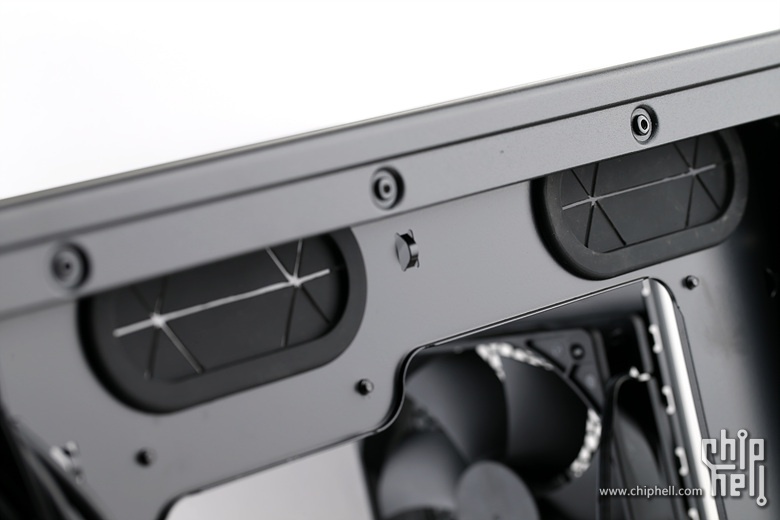

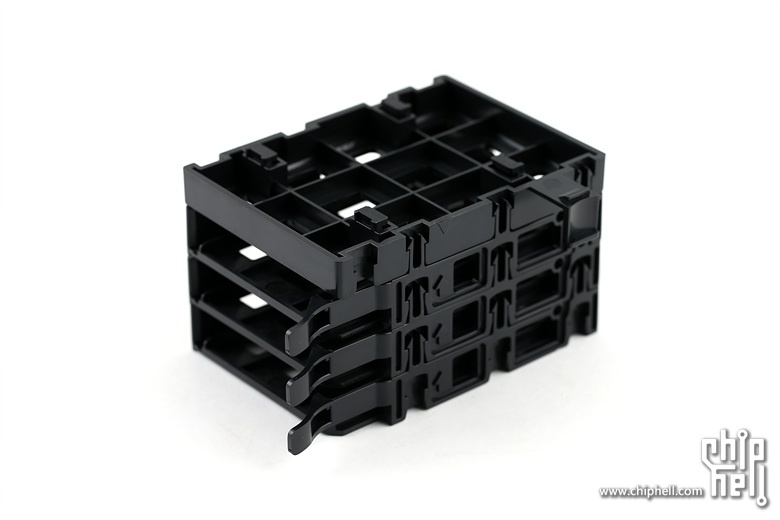

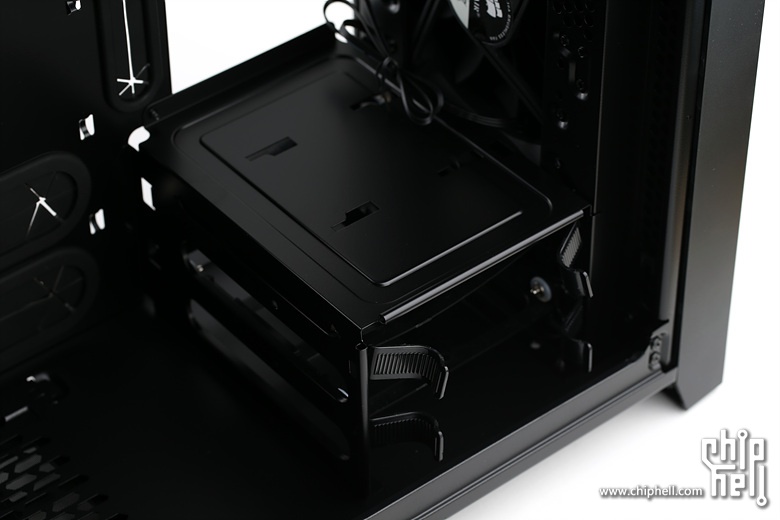

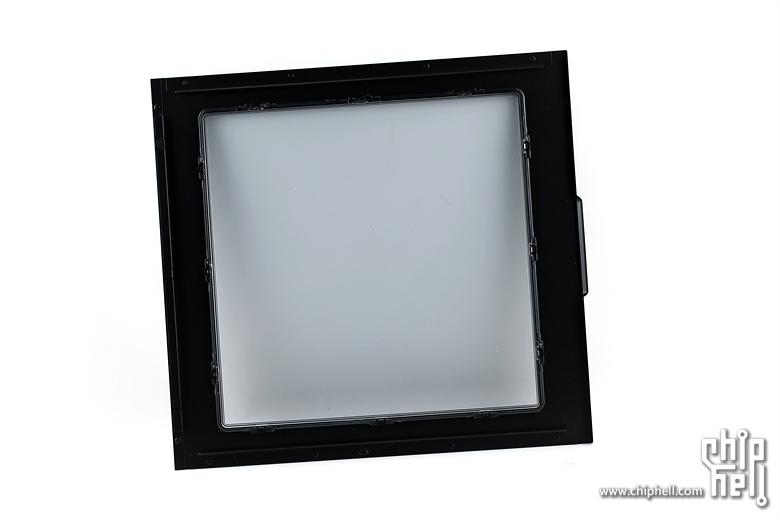

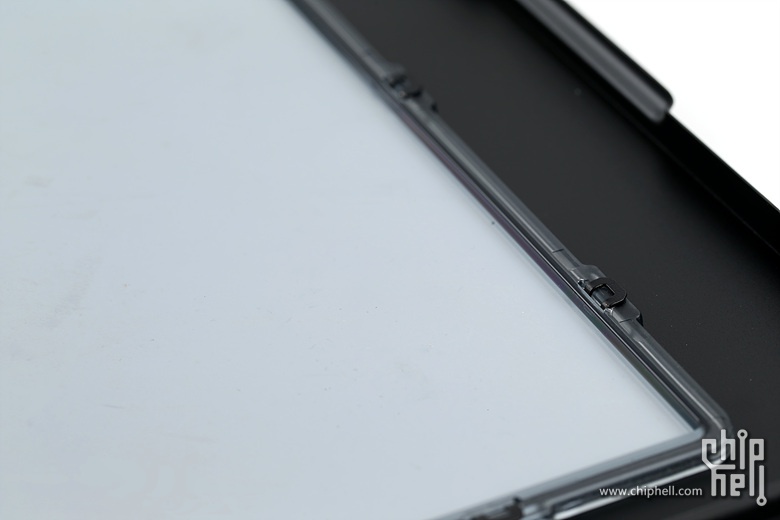

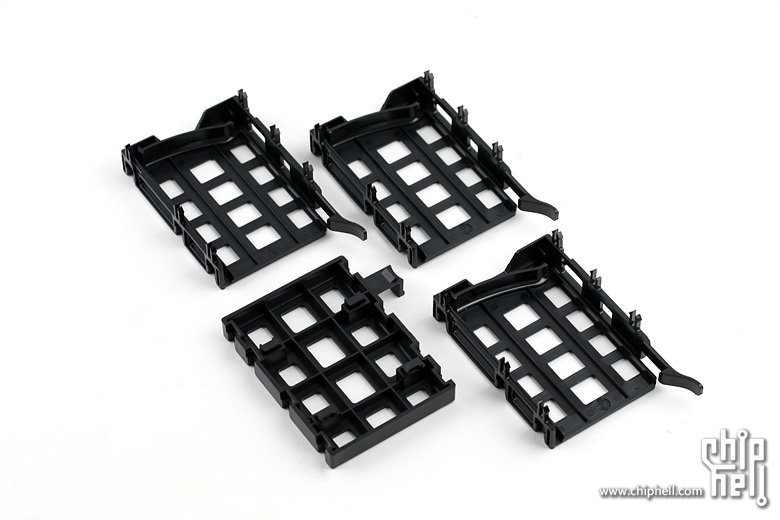

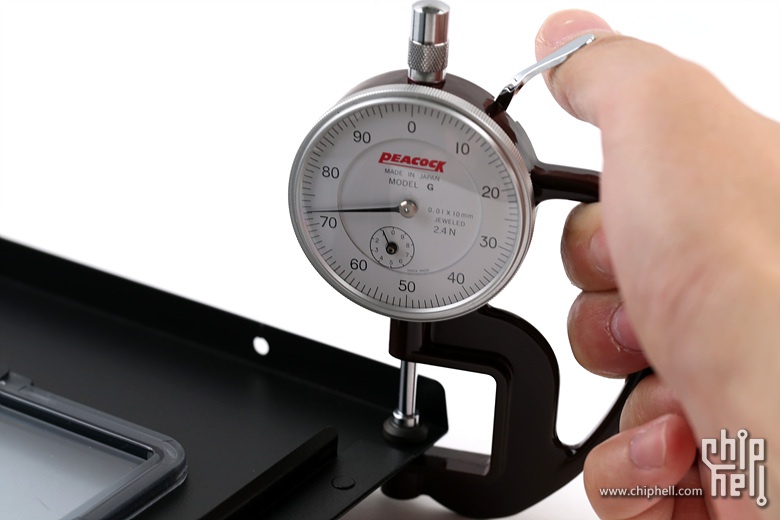

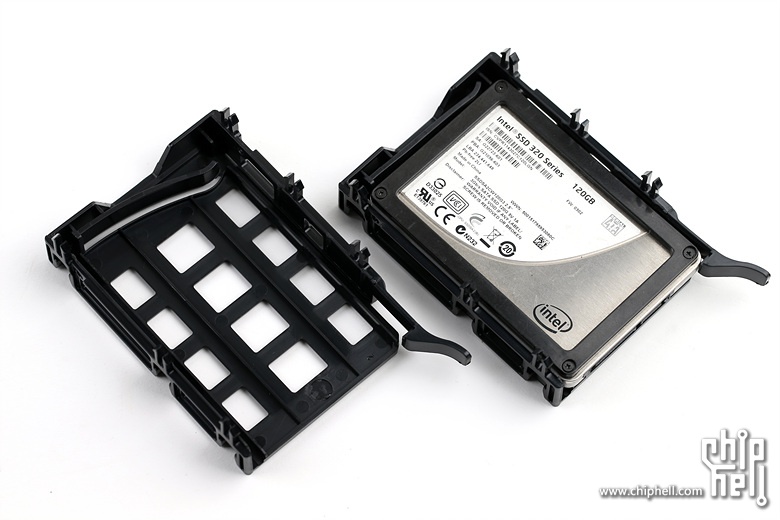

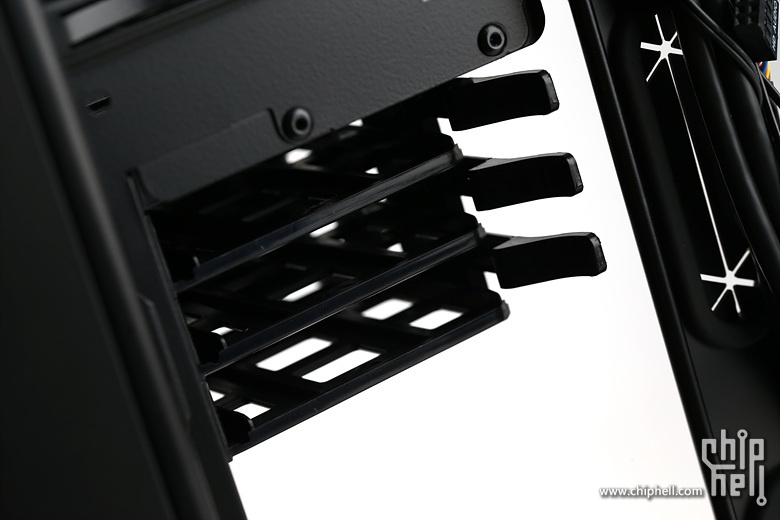

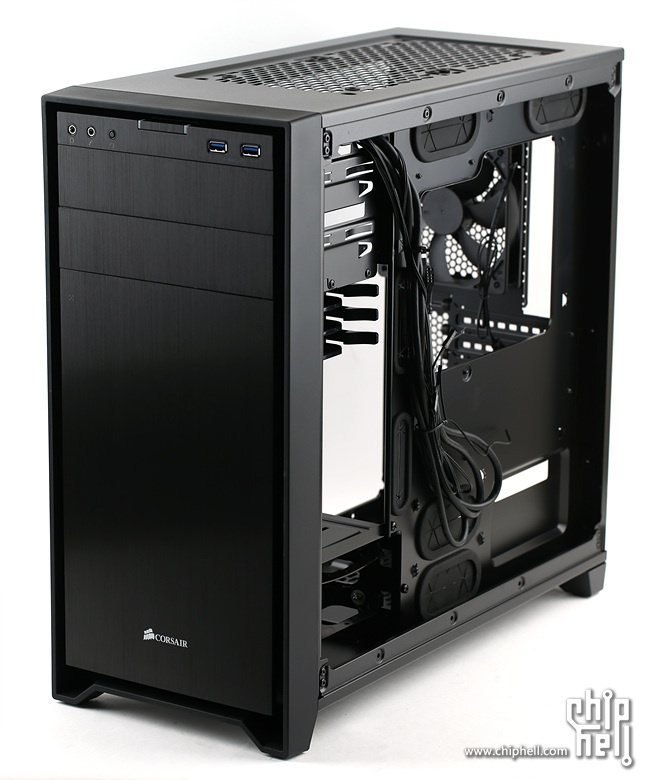

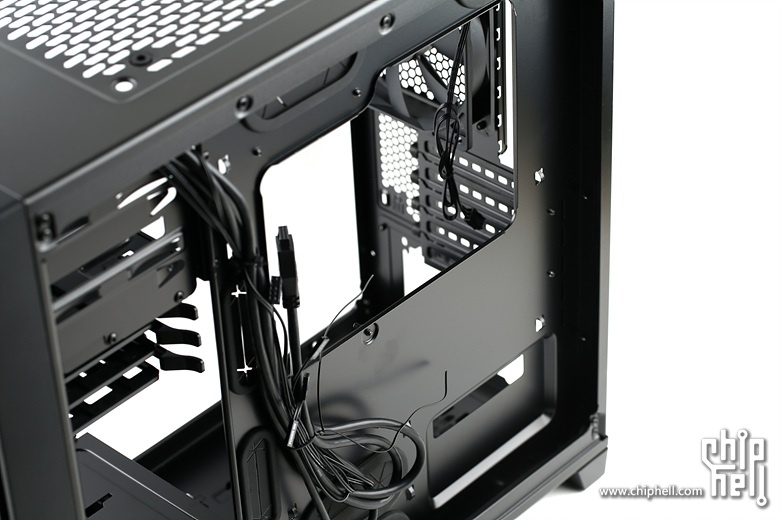

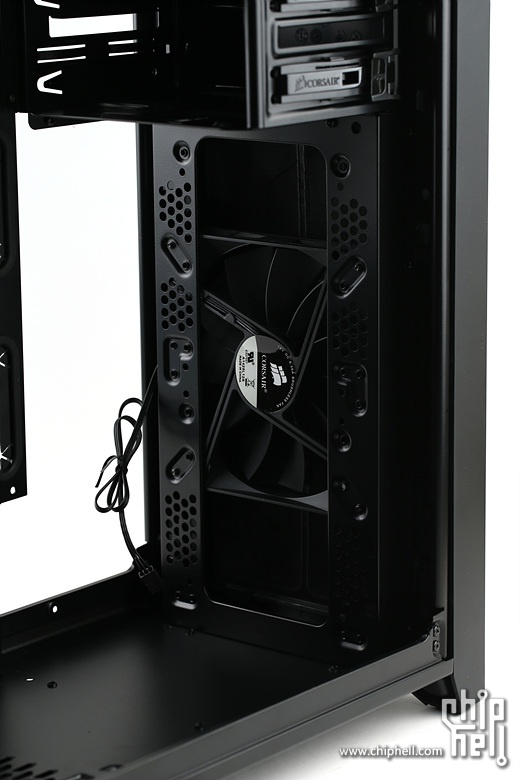

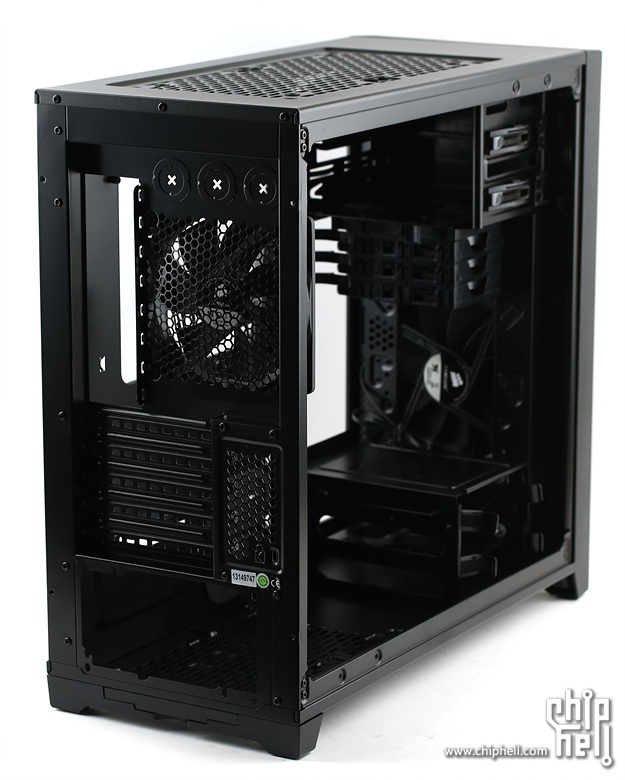

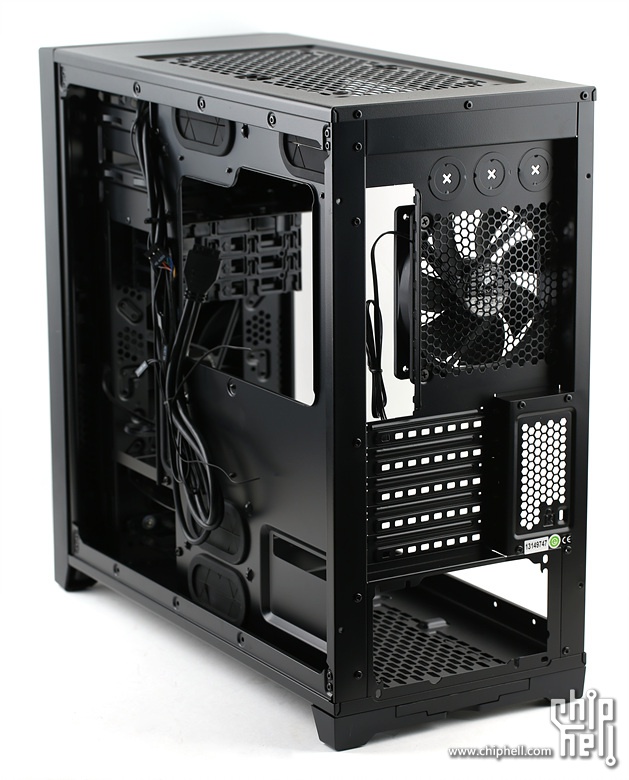

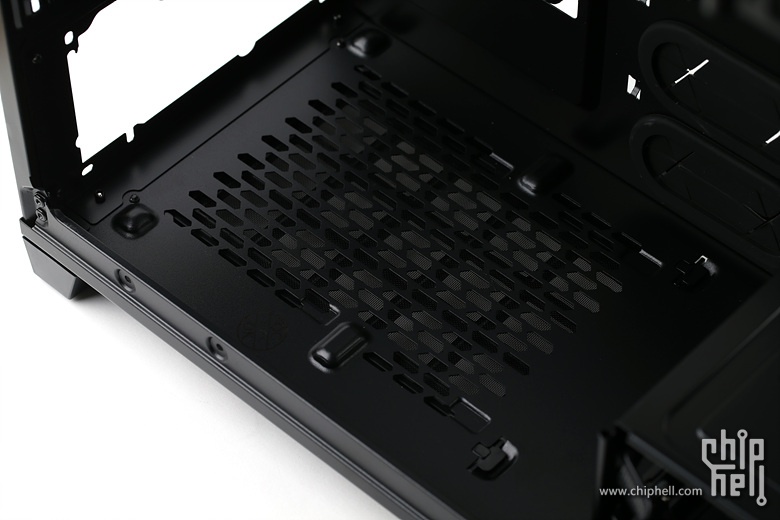

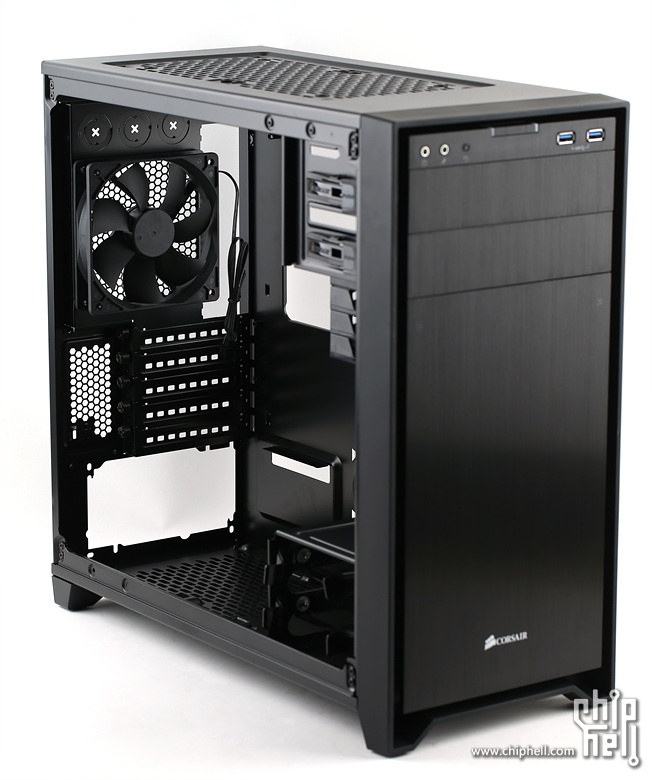

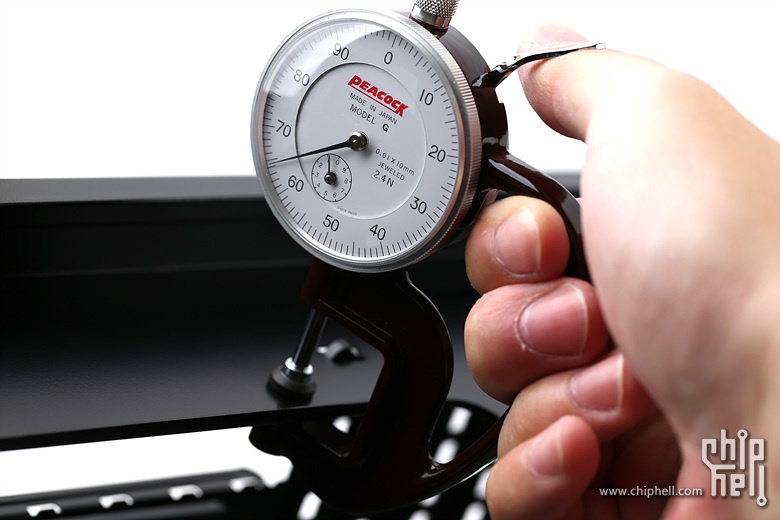

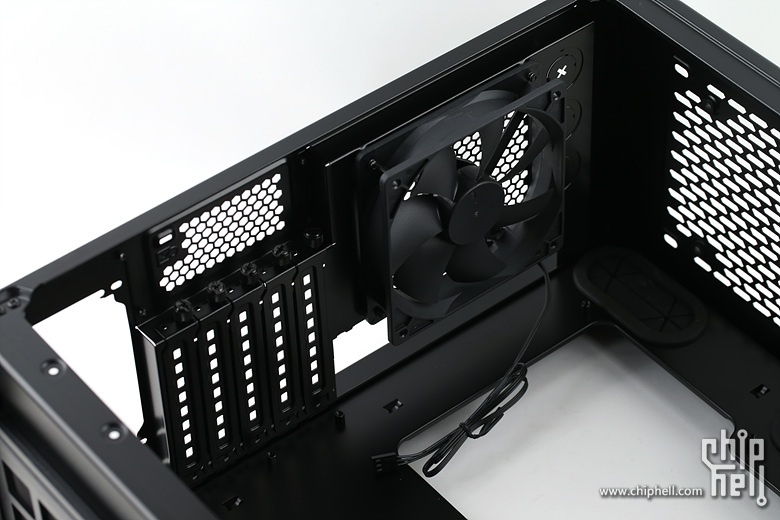

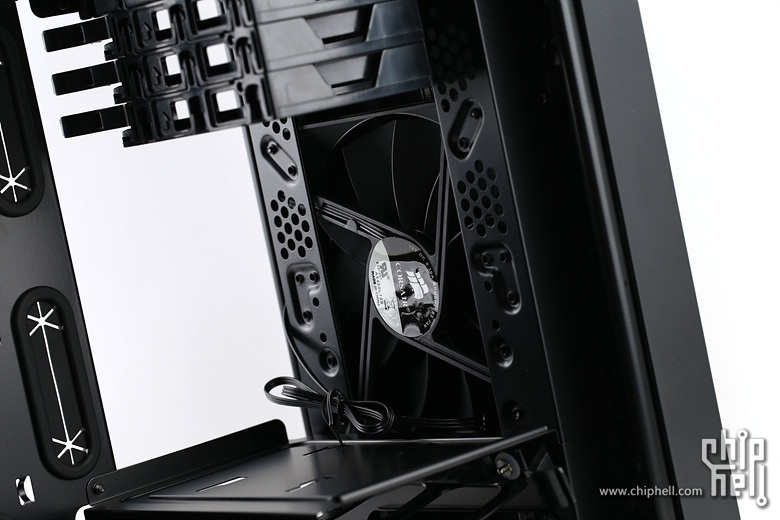

不知大家注意到没有,侧透侧板上面的亚克力固定从正面是看不到任何螺丝固定的.再来看看背面,看来如今一线机箱厂商都已经掌握了侧透面板隐藏式的锁紧方式,喜闻乐见. 当我在测量机箱用料的时候,对于Corsair惯性地思考方式让我怀疑是不是自己测量错误了... 但从机箱多个测量点反复测试最终发现,原来这货真的是用了0.6mm的钢板... 为何Corsair要用0.6mm的钢板来毁了一台M-ATX的钢炮机箱呢? 下面是一组机箱内部结构的侧视图. 免螺丝固定的双5"位. 前面的进风风扇,可以看到当安装在中间位置的时候是没有任何遮挡物的,这个位置基本上就是和显卡处于同一平行线上. 底部双3.5寸位硬盘仓,这个部件基本所有的Corsair机箱都在用. 机箱尾部一览. 机箱顶部的双12cm风扇位,很明显Corsair是希望大家使用自家的H100一体式双12cm水冷散热器. 电源位. 主板支架开孔很大. 走背线用的开孔很多. 这个就比较有趣了,一开始我愣是没看出来这是什么玩意,你能猜出来么?挂在5"位下方的. 直到我插入一块2.5" SSD,我才明白原来这个是2.5"位. 因为2.5"的SSD不存在振动,所以这个2.5" x3的机构件是采用卡扣层层叠在一起的,最后直接被挂在5"位下方,完全不用螺丝. 拆开后就是3个2.5"小托盘. 前面一个锁扣,后面一个塑料弹片,锁扣打开SSD就会因为弹片的弹性被推出,简简单单的结构,却显示出强大的机构设计能力. 然后再来看3.5"的硬盘仓,2个硬盘抽屉大家都很熟悉了,可以装3.5"也可以装2.5"设备. 安装3.5"设备不需要螺丝,安装2.5"的话需要. 上下两个硬盘仓拆完后就能看到前面其实可以装2个14cm(或12cm)的风扇,如果不出意外挂240/280的冷排都毫无压力.想象一下顶部还可以挂一个240的冷排,然后尾部还有一个12cm位,这机箱真要用心玩水冷一样具备强大的性能潜力啊,只可惜每次想到0.6mm钢板用料的时候我都会突然产生万念俱灰的感觉... |
