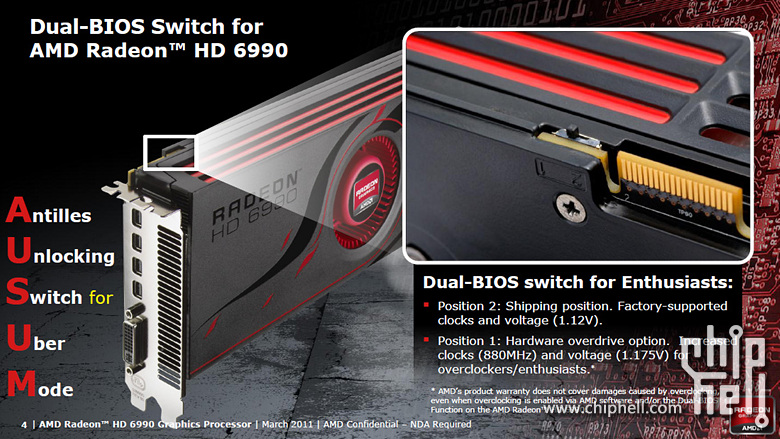

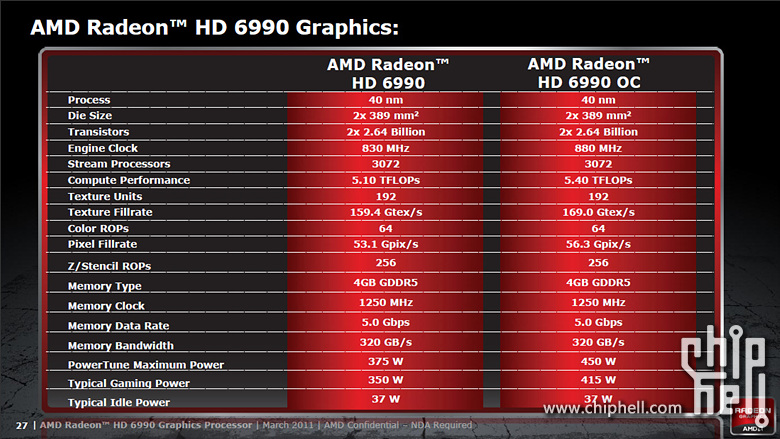

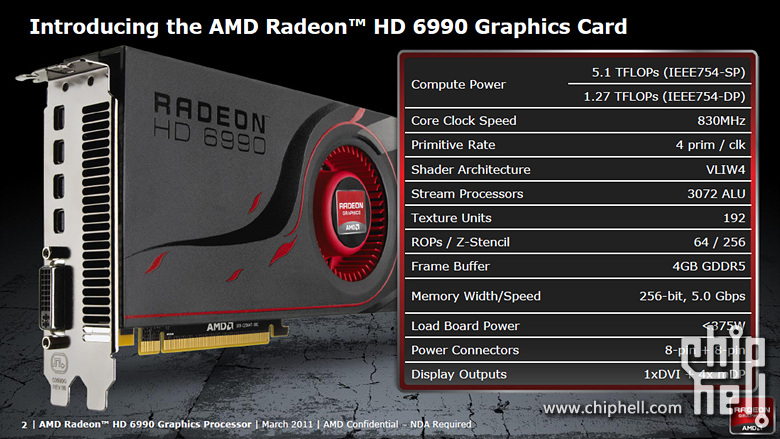

作为板载两颗GPU芯片的显卡来说,承受双倍的功耗以及发热变成了产品研发上最大的难题,让我们回忆一下AMD和NVIDIA这几代双核心显卡的TDP功耗值吧: AMD HD3870x2 = ~200W HD4870x2 = 286W HD5970 = 294W NVIDIA 9800 GX2 = 197W GTX 295 = 289W 而到了这一代HD6990,TDP猛增至375W,似乎一时间两家顶级显卡厂商在经过了HD2900XT以及8800 Ultra两个大DIE核心的GPU之后形成了某种默契,那就是将自家旗舰产品通过双GPU(通常被人称作为X2)的形式问世,这样一来在单GPU的研发制造上面两家则可以绕过大DIE核心所带来的研发难度以及制造上的风险.既然研发成本和风险降低了,制造上良品率也提高,似乎双核心显卡怎么说都可以算是一个不错的解决方案,但这一切只是单纯建立在厂商的角度看待而已,从使用者角度出发,一样是单显卡双核要面临更高的发热,有了更高的发热当然也就会有更加吵杂的风扇噪音,如果我们还要从全球如今最大的课题节能环保上来说,非原生的双核心显卡从性能上无论如何都不可能实现双倍的性能,这就意味着功耗发热不变的前提下面要丢失一部分非原生双核所带来的性能降损,说到这里相信大家应该能够真正懂得双核心显卡的出现更多是市场竞争白日化的今天厂商作出的妥协,不管是AMD还是NVIDIA,这种默契显然更显得商业化而有失技术含量. 从HD6900系列开始植入到产品上的双BIOS概念此次同样出现在HD6990身上.与之前双BIOS均为同一规格不同的是,HD6990的两个BIOS在核心频率及电压上有所差异,如图所示,当BIOS开关处于"2"的位置上,核心频率和电压为默认的830MHz (1.12V),而当BIOS开关处于"1"的位置上,核心频率和电压被提升至880MHz (1.175V),很明显AMD在提供了更高频率的BIOS以及方便使用的双BIOS开关之后,就算是完全不懂得超频显卡的用户也只要在关机情况下拨动开关实现显卡的性能提升动作. 我们都知道频率的提升只会带来小幅度的功耗增加,可如果是电压的提升,那么功耗则会以数倍的方式予以奉还.显卡AMD在推广双BIOS中官方超频的时候很不愿意提及超频后的TDP数据,因为这张图位于整个PPT中的倒数几页中.不要怀疑自己的眼睛,你看到的450W并没有表写错误,对于单片显卡如此之高的功耗,我们又能抱以怎样的心态去面对呢? |
