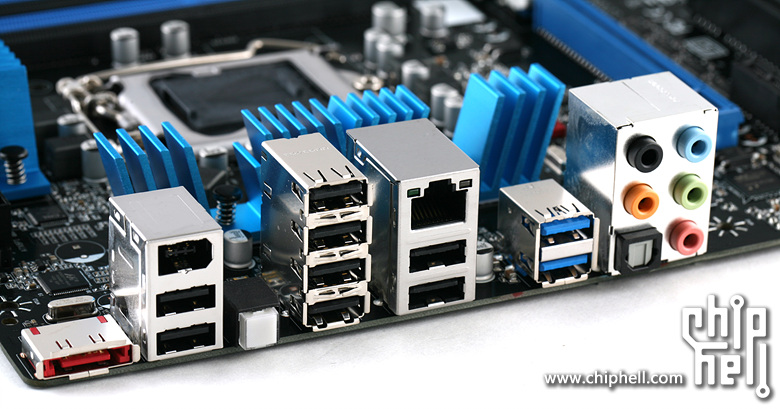

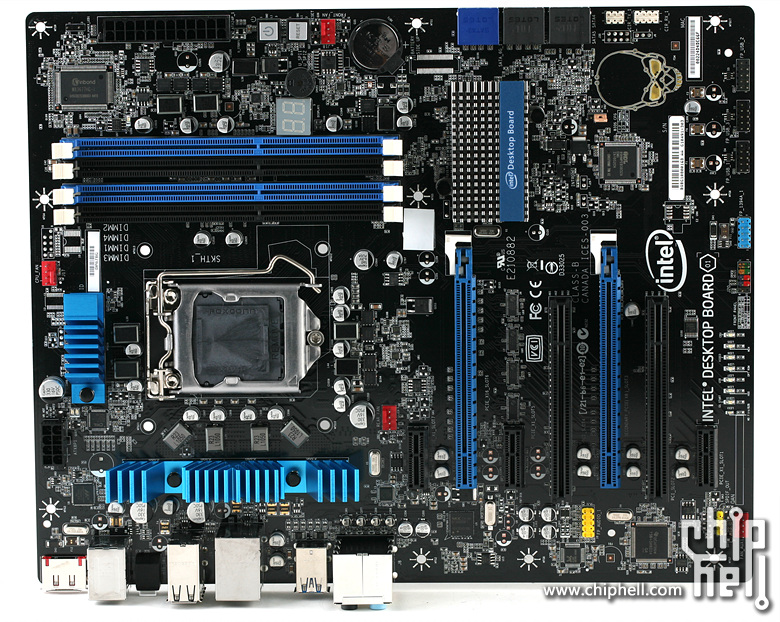

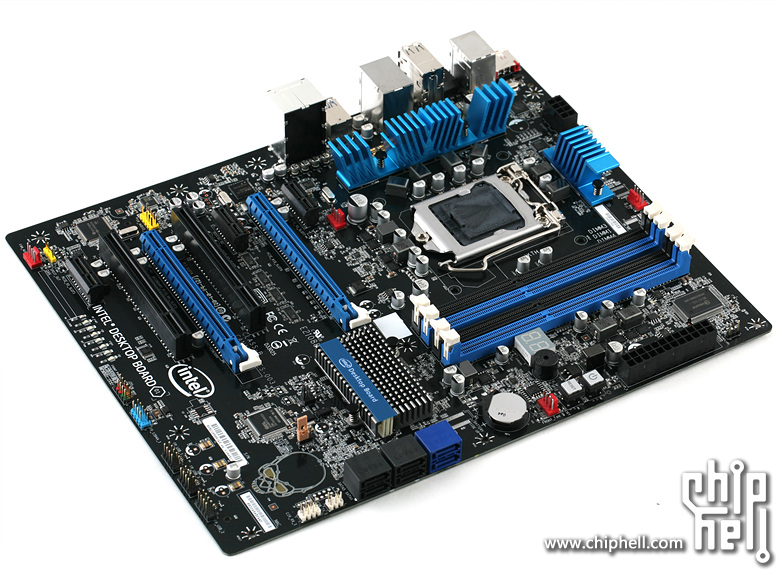

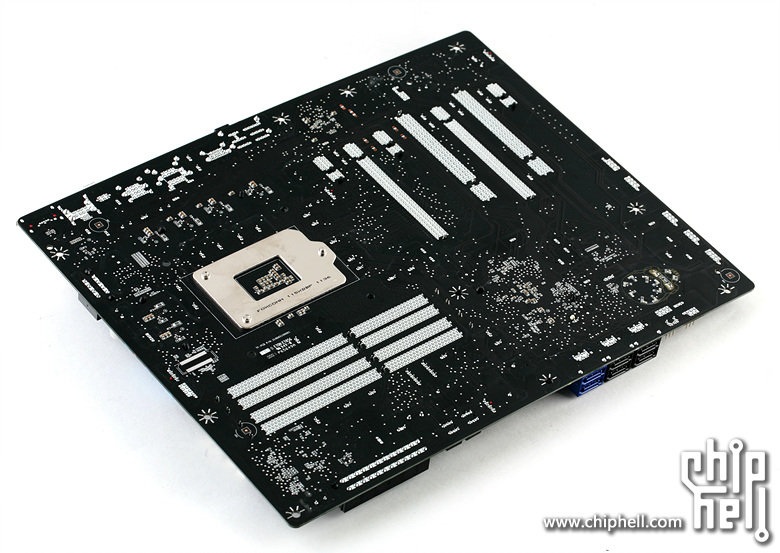

DP67BG主板全貌. 因为Intel没有在PCB背部标注PCB层数,所以大家就踏踏实实地用吧,也别去纠结多少层PCB了,以Intel的作风4层当然是不可能,估计是6或者8层. Intel原厂主板的布局一定是各主板中的佼佼者,曾经DX58SO便有过将内存插槽移至CPU左侧的"壮举",无奈大家都不买账,实际这种变化可以改善CPU塔式散热器的进风阻力,到了DDR3时代内存早就不再需要主动散热了.希望今后依然能看到Intel在原装主板布局上的"激进"表现.话题回到DP67BG上,该主板的布局属于中规中矩,没有亮点也没有缺陷. I/O接口从左到右一次为eSATA,USB 2.0 x8,1394,BIOS清空按钮,千兆LAN,USB 3.0 x2以及音频/光纤输出接口. |
