ASUS Rampage IV Extreme Black Edition 简测

2013-12-7 23:21| 发布者: nApoleon| 查看: 94001| 评论: 62|原作者: nApoleon|来自: www.chiphell.com

摘要: 又见ASUSBlack Edition版新品,这个一年才出来露面一次的稀罕货总给用户有种难以靠近的感觉,此话怎讲呢,BE用的一定不是新芯片组对吧,BE目前为止都是基于一款已上市的Extreme版主板进行的加强对吧,所以说"难以靠近"还 ...
产品解析

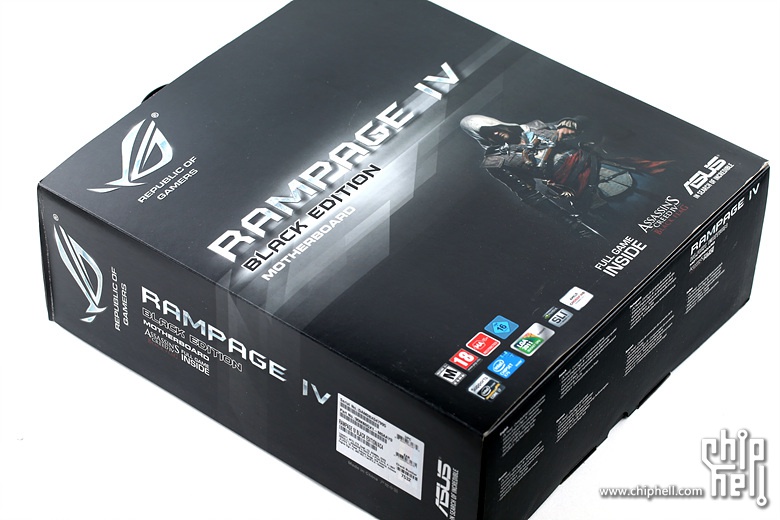

评测的是刺客信条版,国内上市的R4BE并非游戏同捆版,区别只是在于没有游戏激活码.

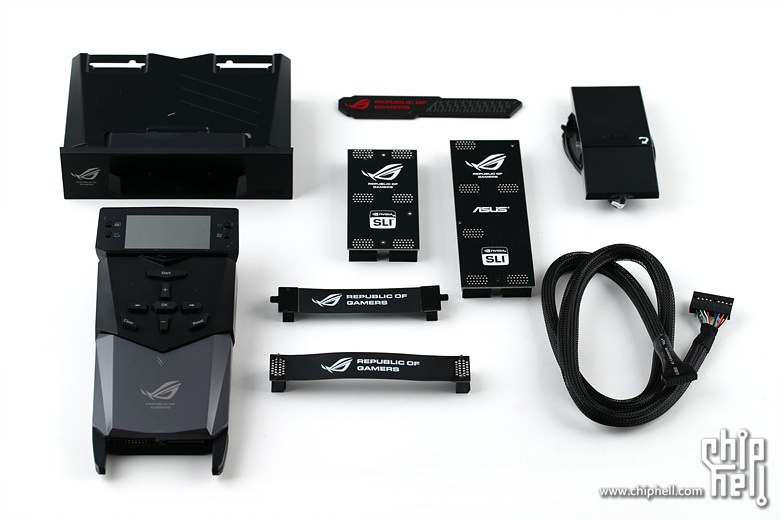

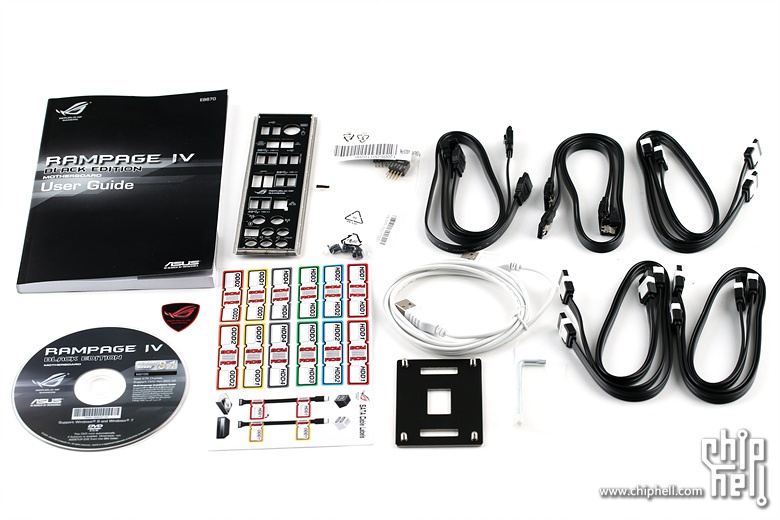

附件一览之一,左下角的OC Panel超频面板也是今年Z87系列ROG时新出来的超频利器,这次也作为附件形式和R4BE捆绑在一起.


附件一览之二.


最新的刺客信条游戏激活码,可惜由于游戏国内并未正式引进的关系,ASUS没办法将同捆版主板在国内销售.

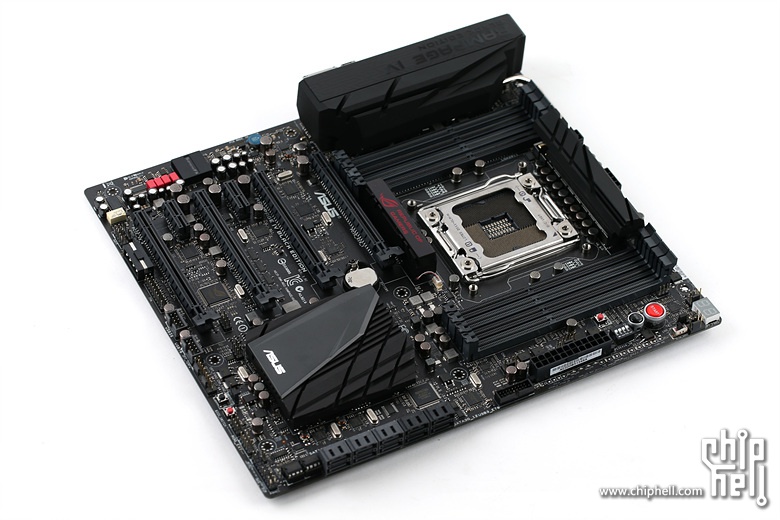

既然是Black Edition,么么黑的造型也就理所当然了.


主板背部一览.

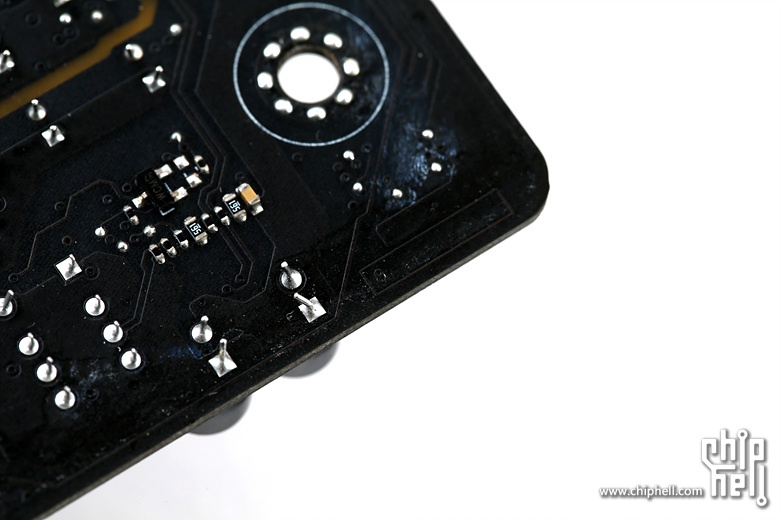

PCB为8层.

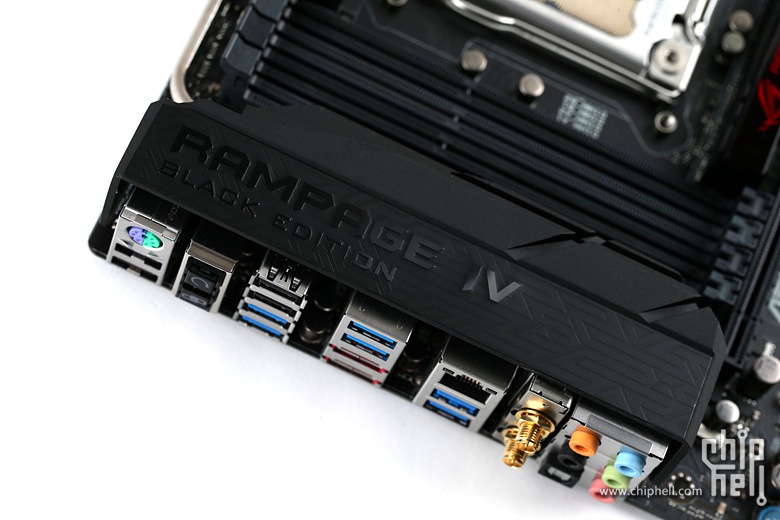

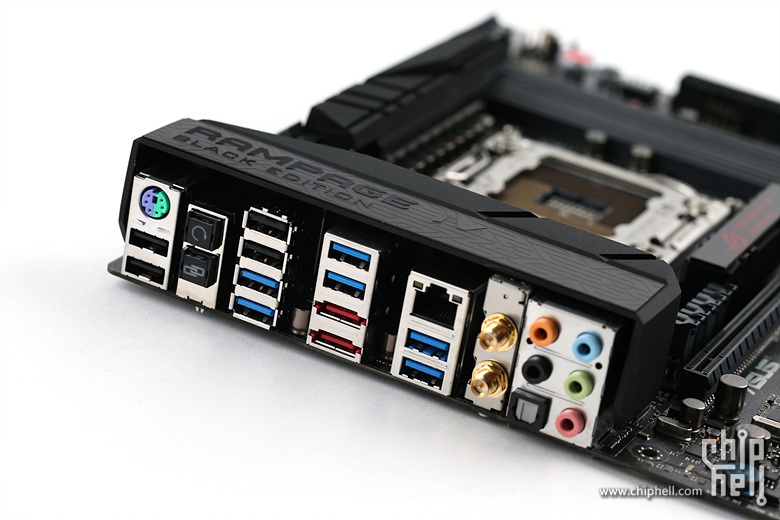

I/O接口从左到右依次为PS2,USB 2.0x4,CMOS Clear,ROG Connect,USB 3.0x6,eSATA x2,Lan,WIFI,光纤输出以及音频接口.

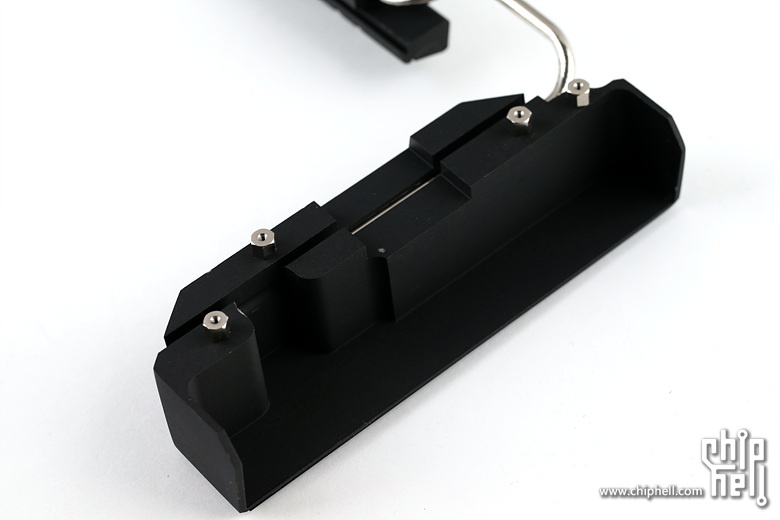

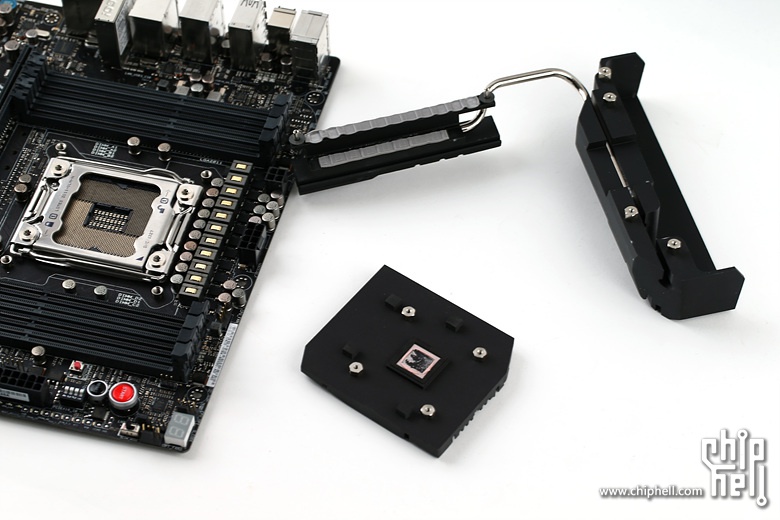

一开始就应该有人注意到了I/O接口上的这货,其实这是一块一体式的散热片.


通过一根热管将整个供电部分的散热规模尽可能地增加,要知道X79上下内存插槽的设计使得供电部分的空间变得非常狭窄,只有通过这样的变通方式才能将牺牲掉的散热规模重新拾回来,所以这个设计噱头是有,但作用也是存在的.

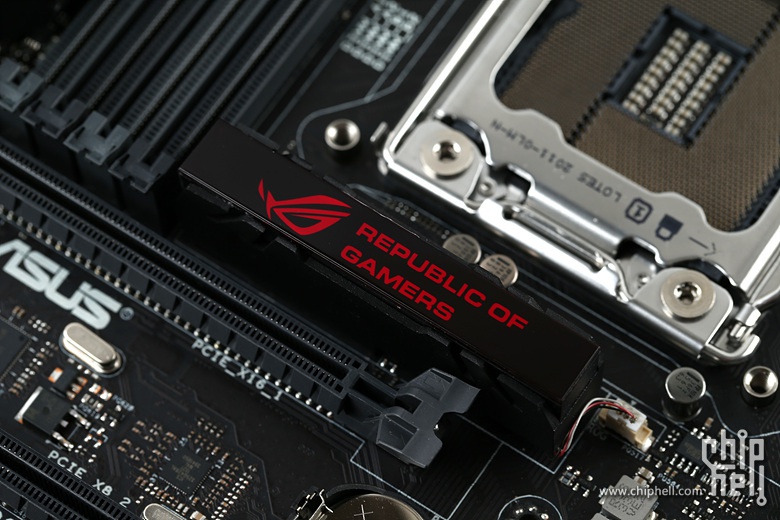

以前北桥位置的散热片,如今什么热也都不需要它散了只是沦落到纯粹发光刷一下存在感了...时代变得好快~


芯片组散热片.

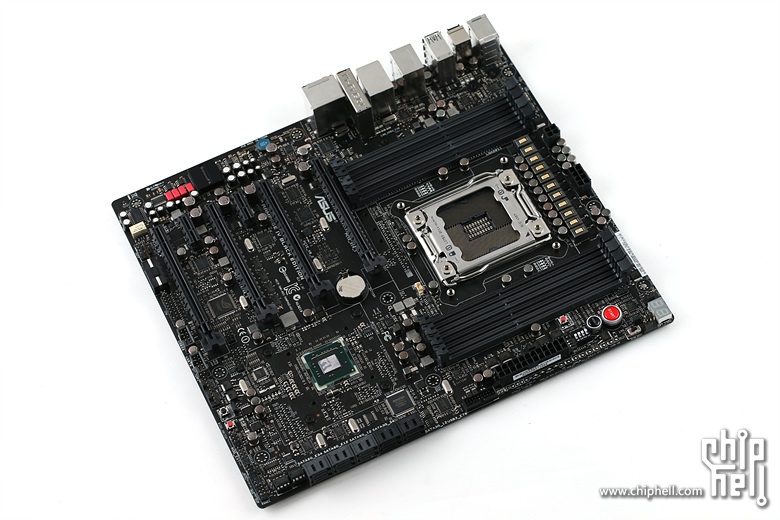

拆光散热片继续介绍主板.

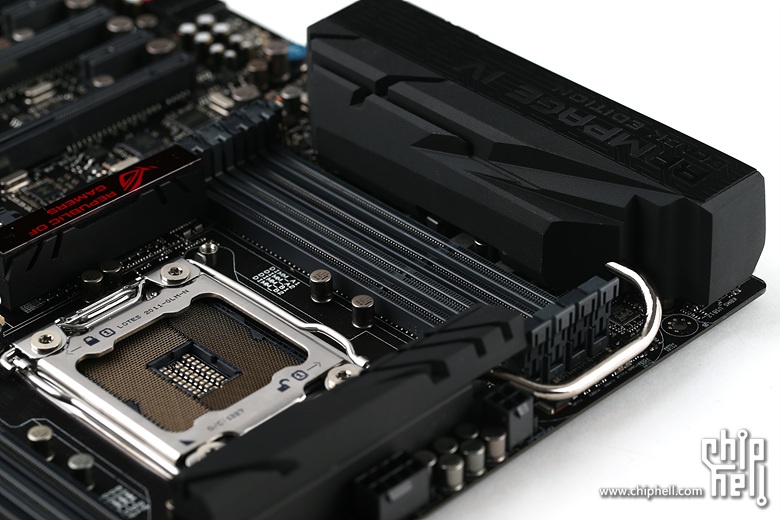

这个角度可以清楚地看到I/O上方的散热片绝对不只是装饰物而已.

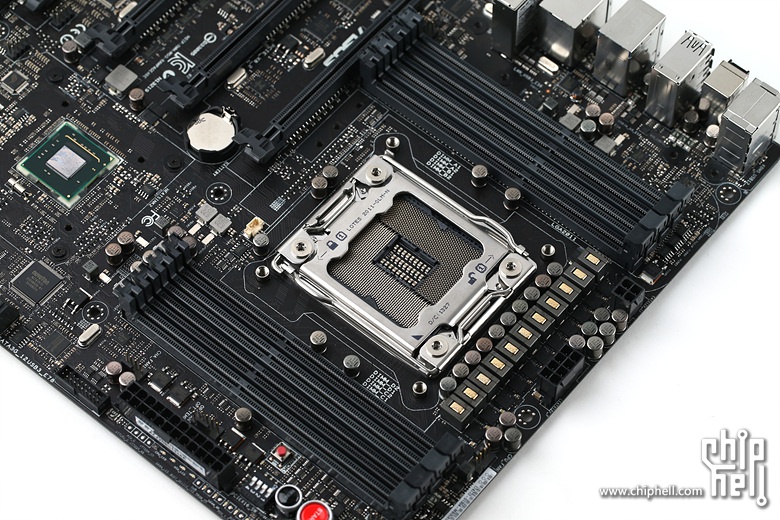

看多了Z87隔了一年再来看看X79旗舰主板,不得不被夸张的堆料感到信服,无奈硬件过剩后DIY时代里这样的"神器"观赏性已经远远高于其实用性了.

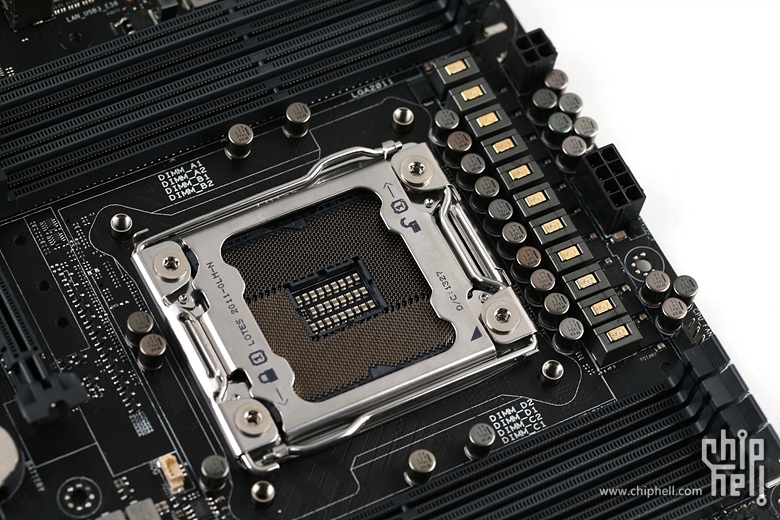

LGA 2011 Socket.

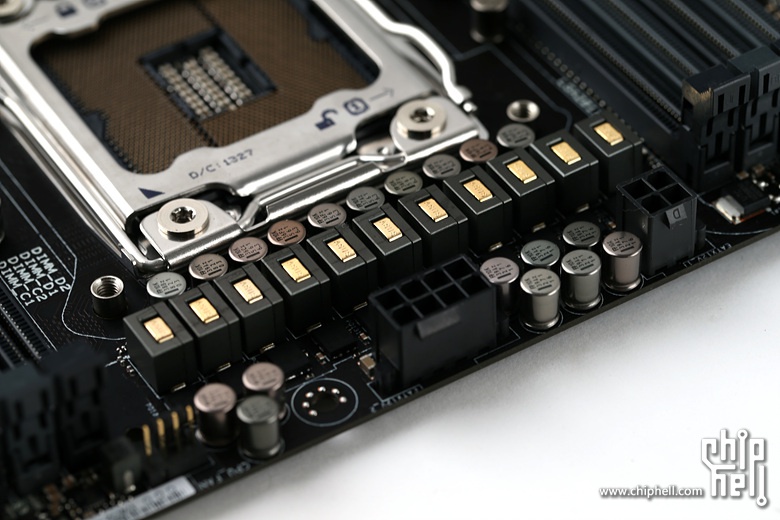

供电系统依然为8相(VCORE)+3相(VSA)+2相(VTT),不过用料发生了变化,如今的电感换成了新的"黑翼电感".CPU辅助供电系统依然为8+4pin.


上下两组共8根DDR3 2800内存插槽.

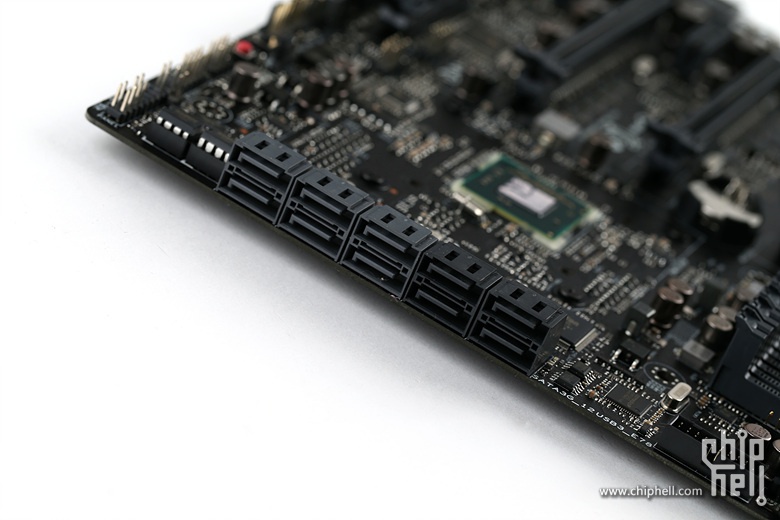

SATA接口最左侧4个为桥接芯片出来的6Gb/s接口,中间2个为原生的6Gb/s,最右2个也是原生的3Gb/s.

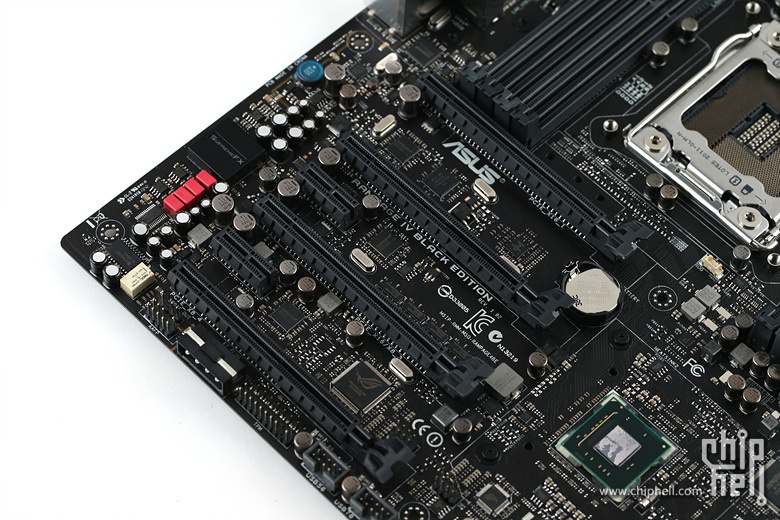

4根PCI-E 3.0 x16插槽和2个PCI-E 2.0 x1.

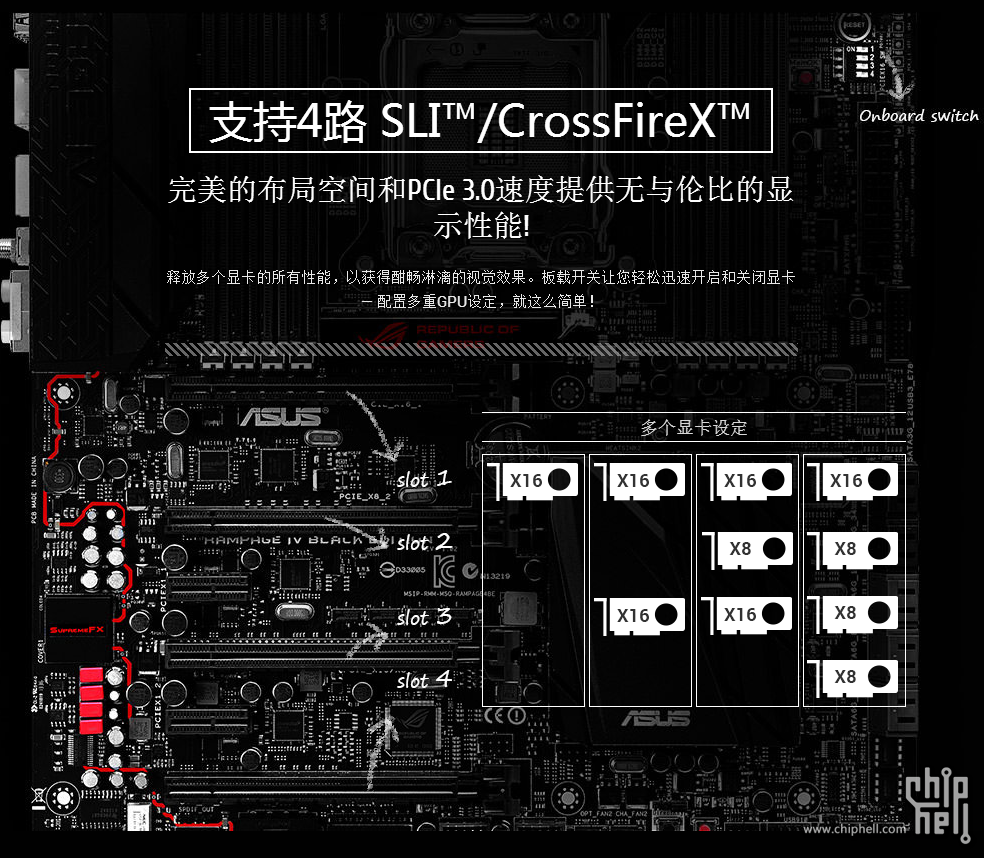

官方有张图片正好介绍了PCI-E插槽的工作模式.

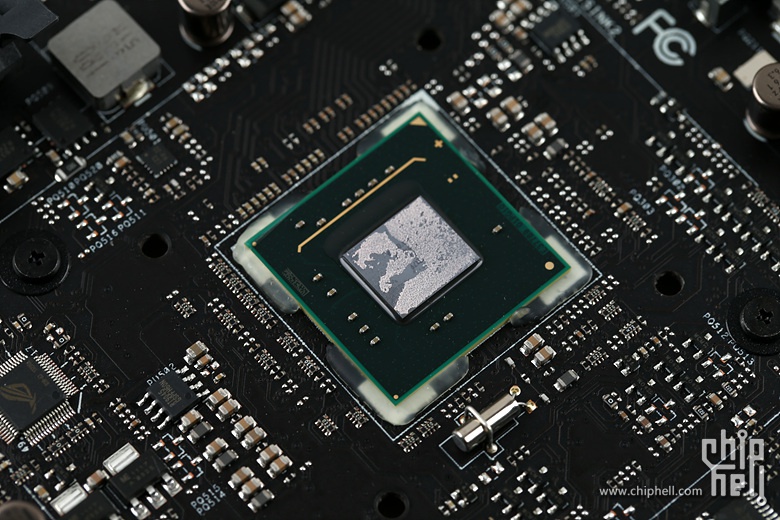

Intel X79 Chipset特写.

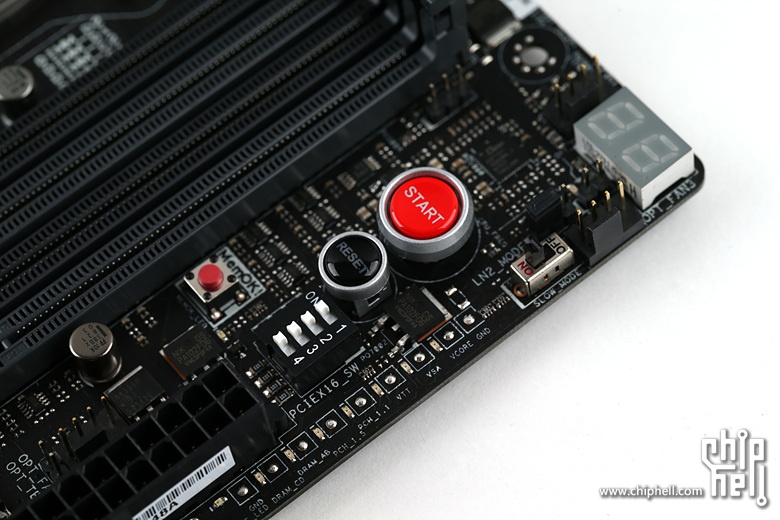

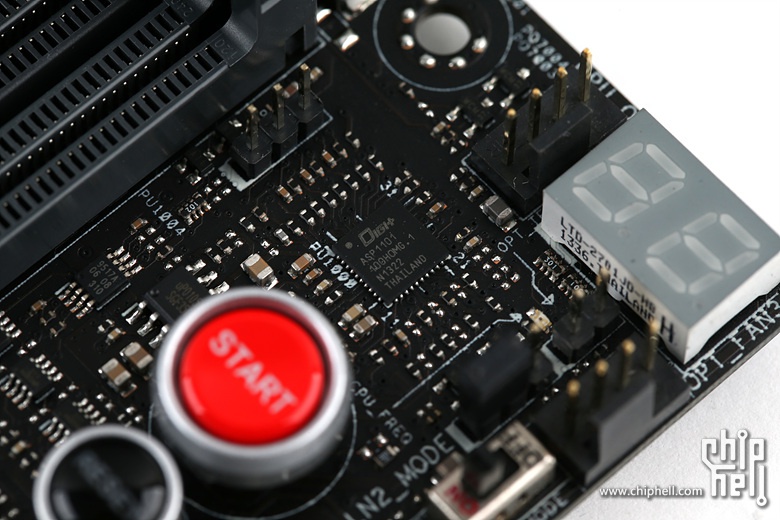

这一区域有板载Power和Reset开关,以及PCI-E开关,电压侦测点,Slow Mode开关以及MemOK!开关.

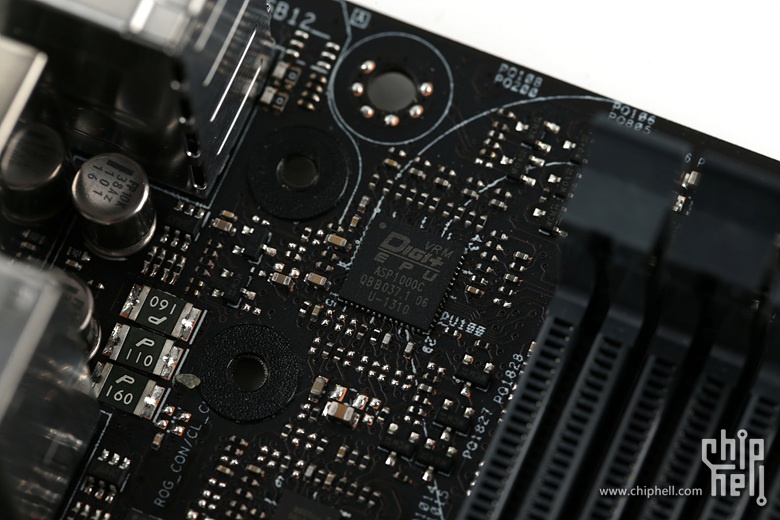

供电PWM芯片.

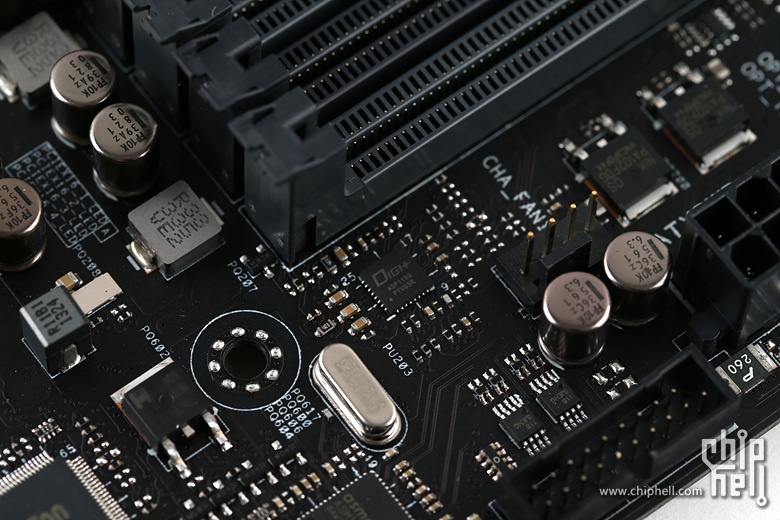

内存PWM芯片.
