2011-4-10 01:55| 发布者: nApoleon| 查看: 160784| 评论: 105

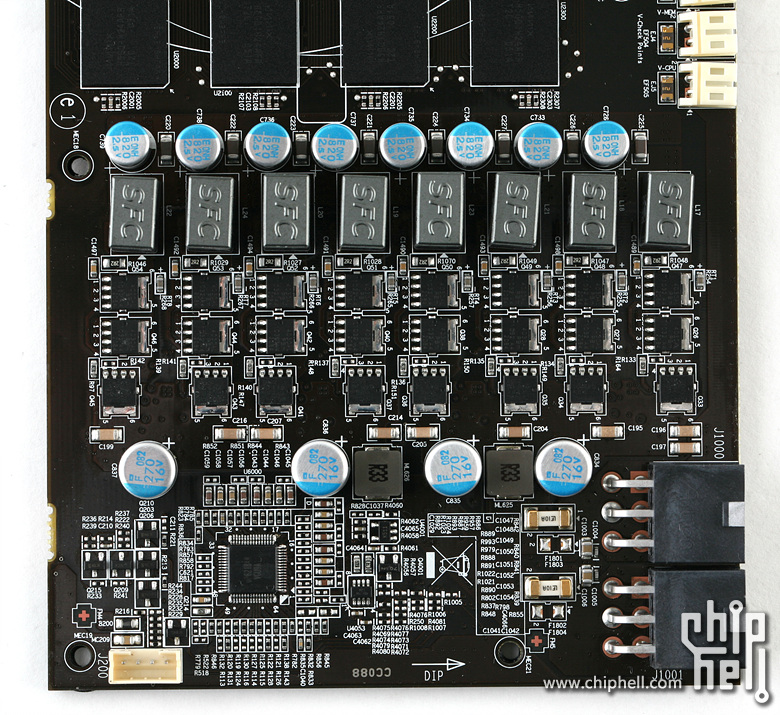

GPU核心供电为8+1相设计,其中8相供电能达到160A的供电量,而1相辅助供电则是确保GPU待机时的低功耗.

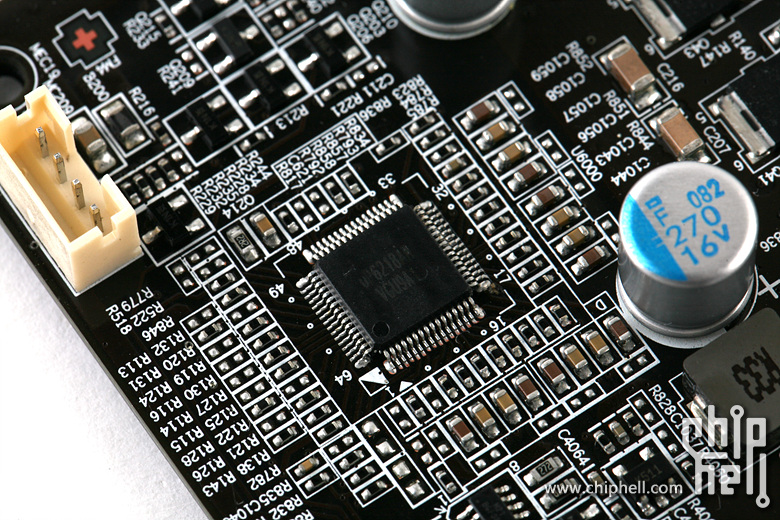

uP6218负责整个GPU供电系统,该PWM芯片可以提供8/6/4/2相电路,在该卡中则是用在了6相驱动电路上,原因稍后给大家解释.

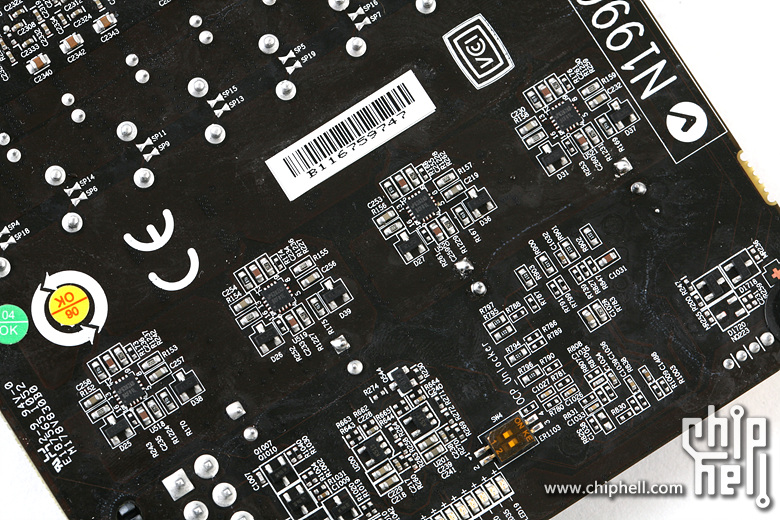

PCB背部还有4颗uP6262的PWM芯片,该芯片每一颗为2相供电,所以这就解释了为何总PWM供电芯片是工作在6相驱动电路上,原因就是这PCB背部的4颗PWM芯片+2相辅助供电.
