PCB解析

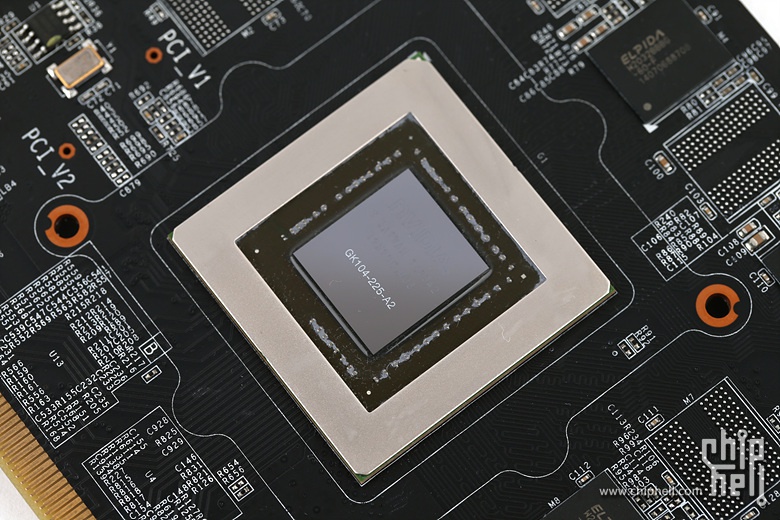

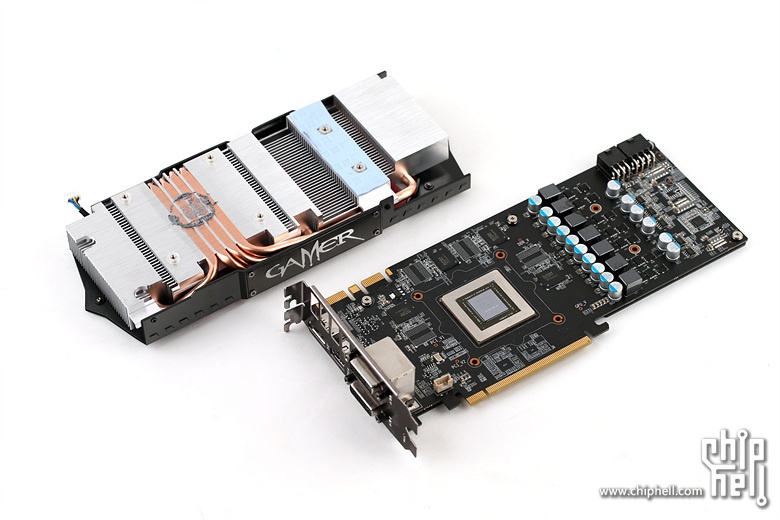

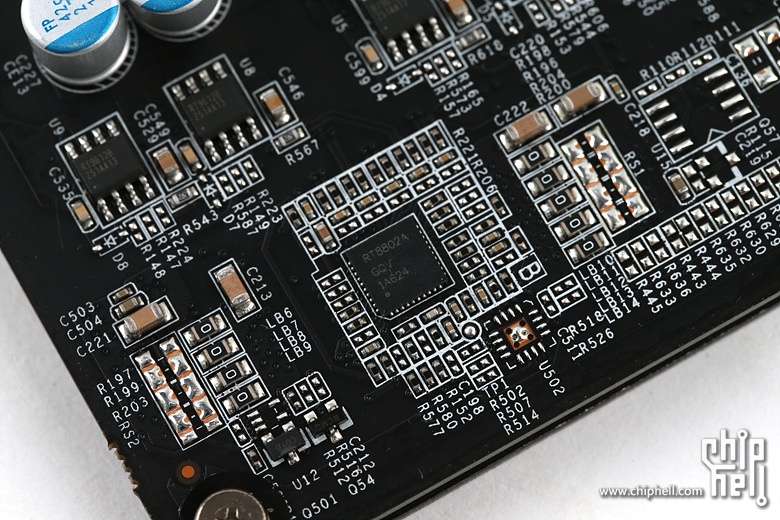

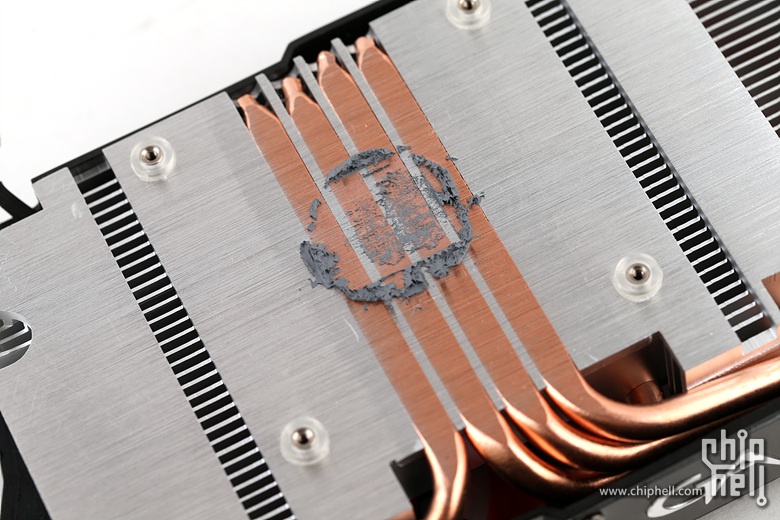

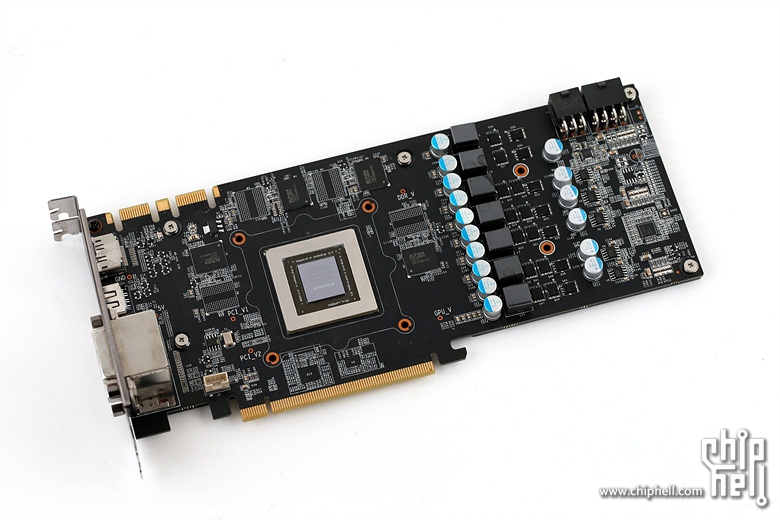

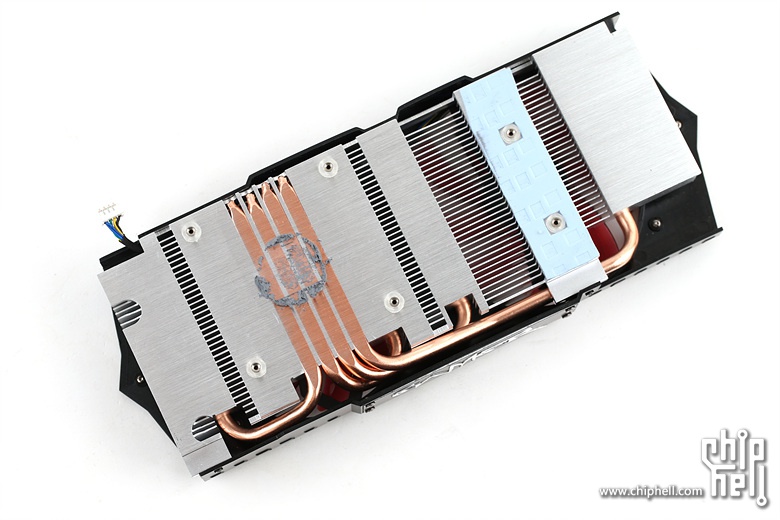

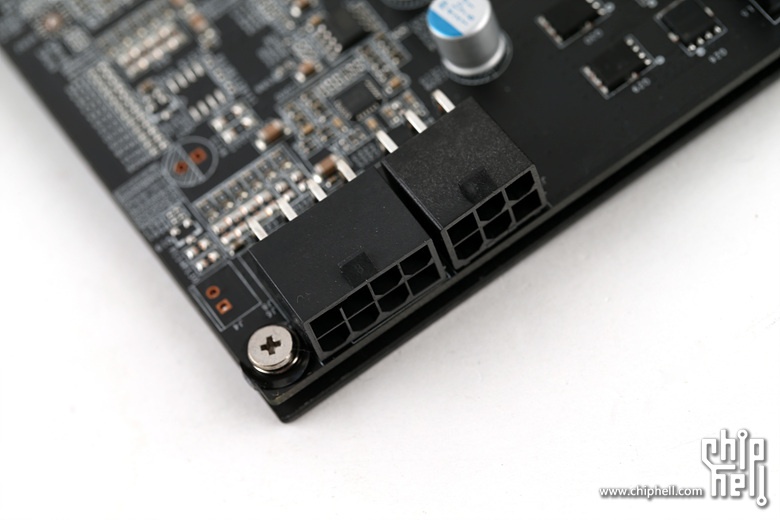

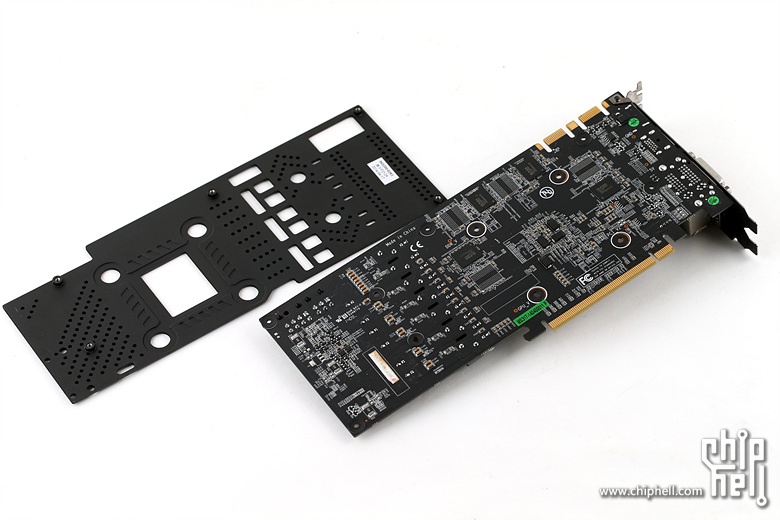

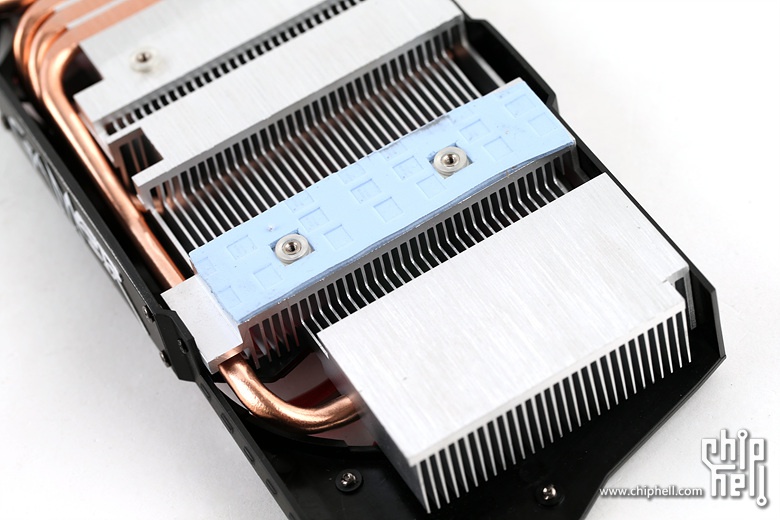

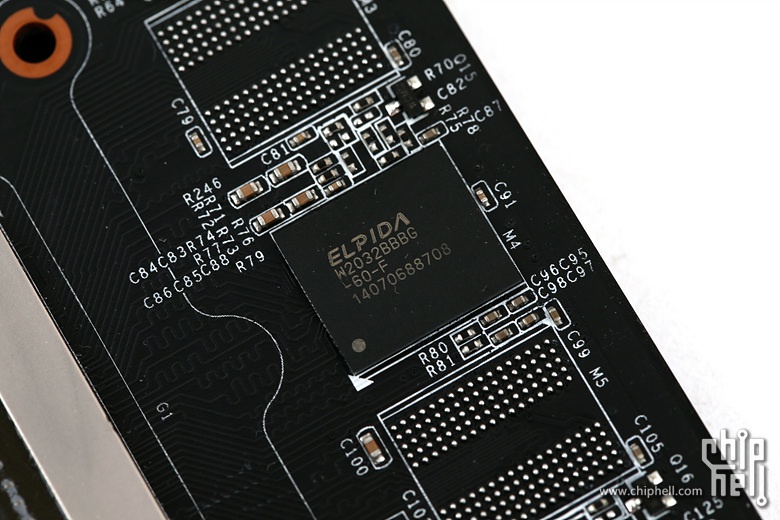

散热器与显卡PCB正面。 背板和显卡PCB背面。 “射手座”散热器其实就是普通的带4热管的铝挤散热。 底座为热管直接接触设计,从硅脂痕迹来看还不是核心还不是处于正中位置。较大的热管间距也让边缘的热管接触面不足。 由于是一整块铝挤散热片,供电部分的散热也一并包了。 显卡PCB正体。在Mini-ITX平台走俏之前,以长度论高下是一个很常见的情形,主要是更大的PCB空间可以容纳更多的料件,有意打造高配印象的板卡至今都会走这条路线。 输出接口部分,大家都喜欢看到的DVI屏蔽罩。 因为跑完分了再开始拆解,这次GPU核心就看个够吧。代号GK104-225的GeForce GTX 760芯片,感觉还能再战两年。GPU旁边可以看到有标注PCI_V1/V2的测量点,此外照片外的另一边还有标注GPU_V和DDR_V的测量点。不过在前后覆盖的情形下基本是形同虚设。 显存颗粒为来自的Elpida的8颗2Gb GDDR5,标称速率6Gbps,型号为W2032BBBG-60-F。 5相核心供电与2相显存供电。前者为每相1上桥2下桥Mosfet,后者为每相1上桥1下桥Mosfet. 其中核心部分的PWM芯片为PWM芯片为Richtek RT8802A,支持5相信号。 辅助供电接口为6pin PCIe与8pin PCIe的组合。 |
