拆解篇

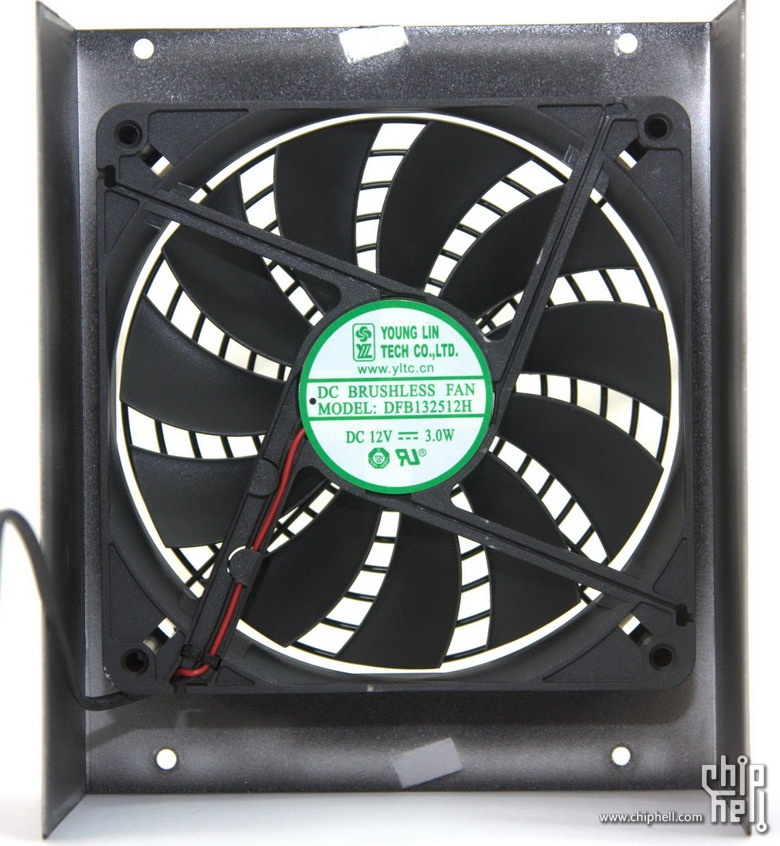

ST1500-GS属于 “大风车”结构电源。搭载了银欣常用的YOUNG LIN DFB132512风扇，工作电压12V，额定功率3W，通过温控转速进行静音散热：

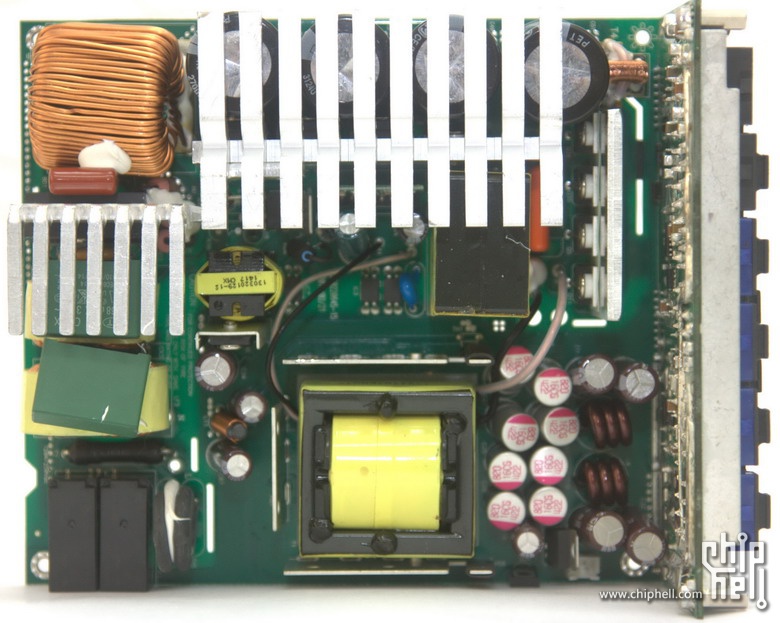

主PCB正面，在如此小的空间内，也呈现出了元件错落有致的感觉：

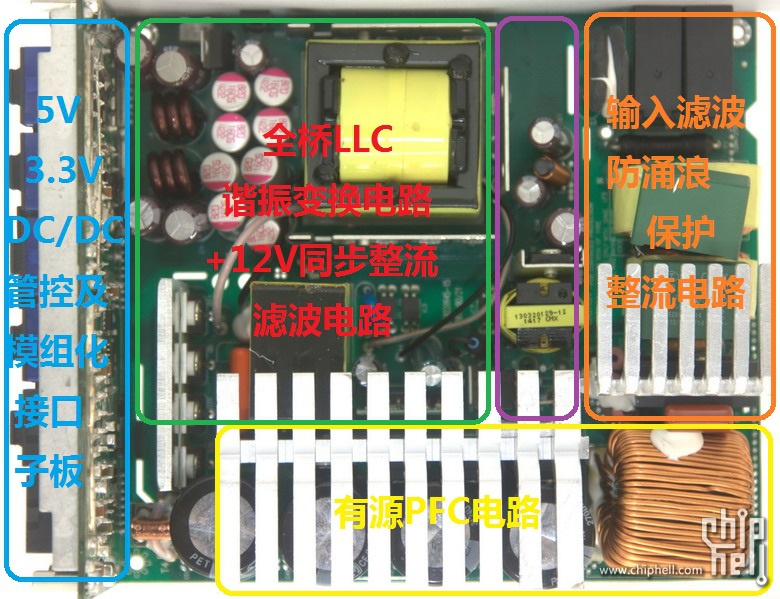

各部分电路功能介绍：

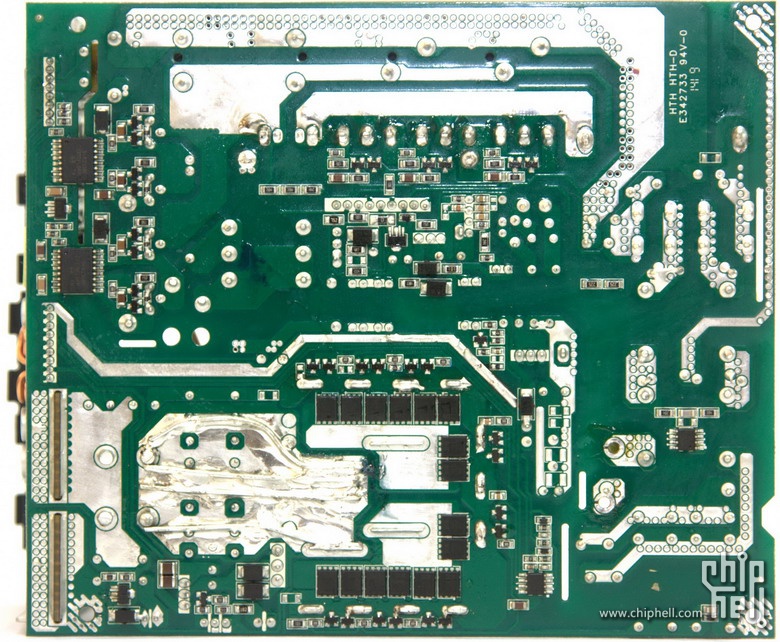

PCB背面，银欣使用了耐高温的双面PCB：
模组化子板与主PCB通过板焊实现了L型连接方式：

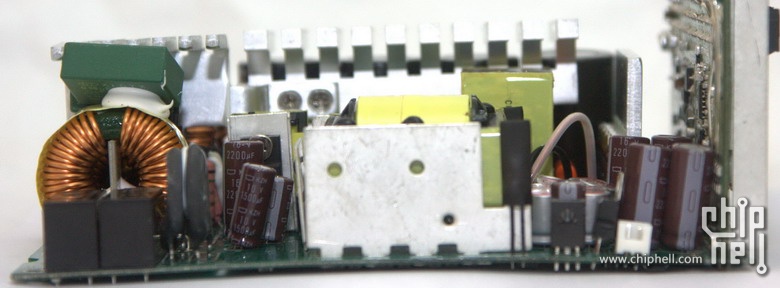

另一个侧面：
模组化接线子PCB接口一侧，其上还布置了5V和3.3V的DC2DC电路、ATX管控保护电路及LLC控制电路：

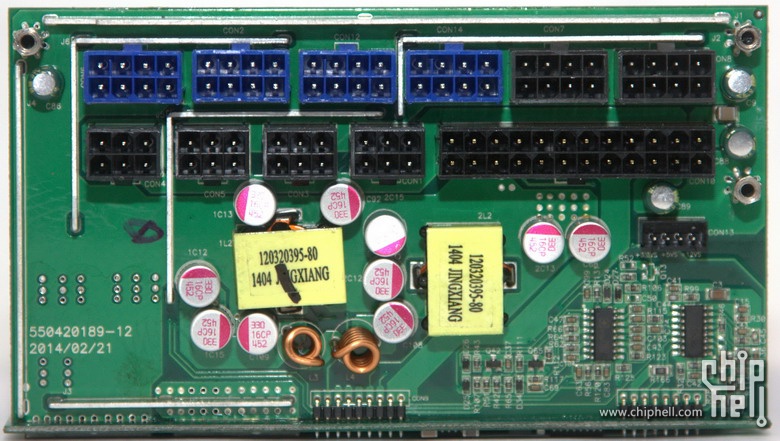

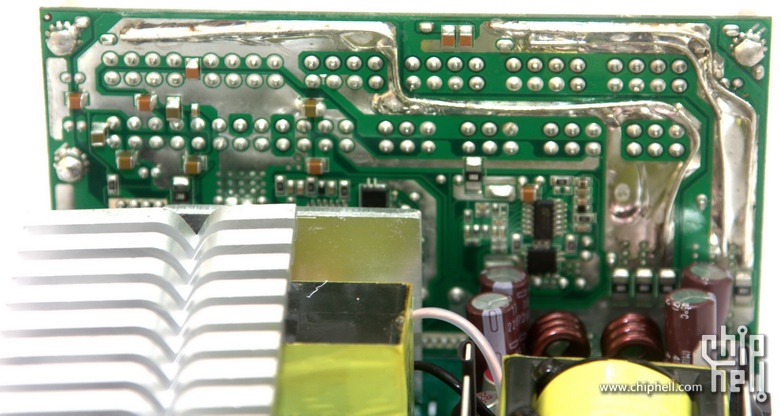

模组化接线子PCB背面，大面积覆铜+钎焊铜条敷锡增流：

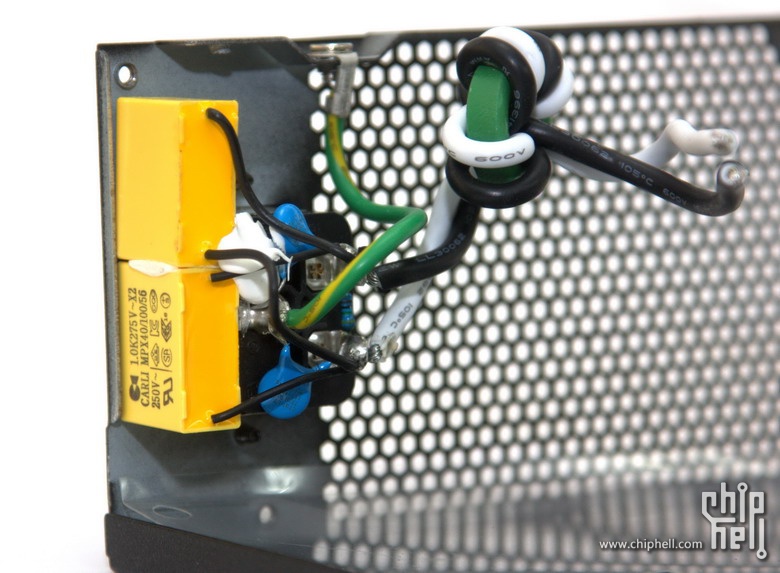

输入AC电源线EMI滤波电容：

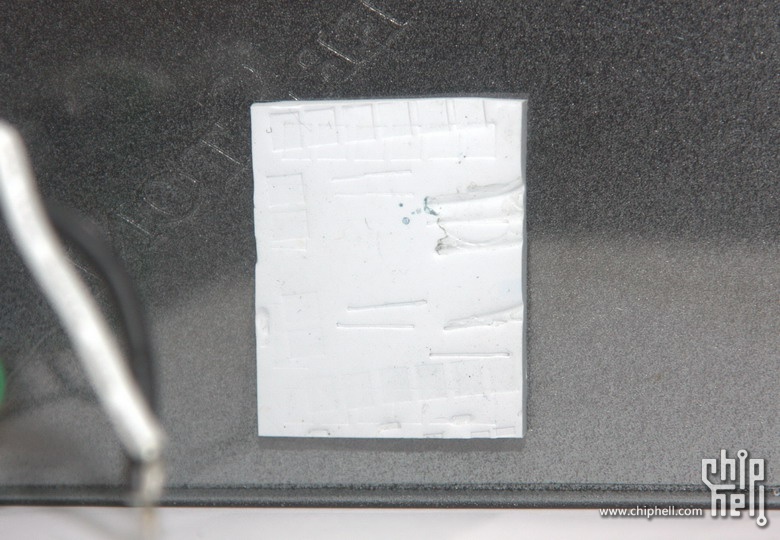

外壳底部有导热硅胶垫与PCB的同步整流功率元件接触，辅助散热：

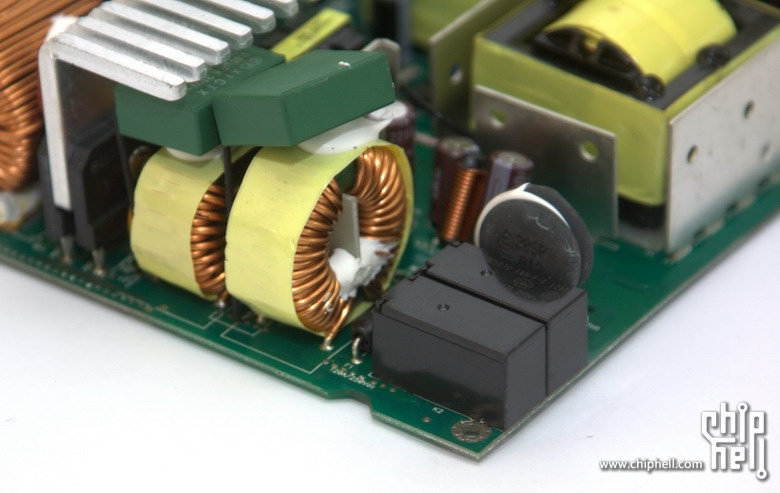

AC电源线进线区域，有一级Y电容、X电容及两级共模扼流圈的EMI滤波元件，另外也使用了两枚25A整流桥：

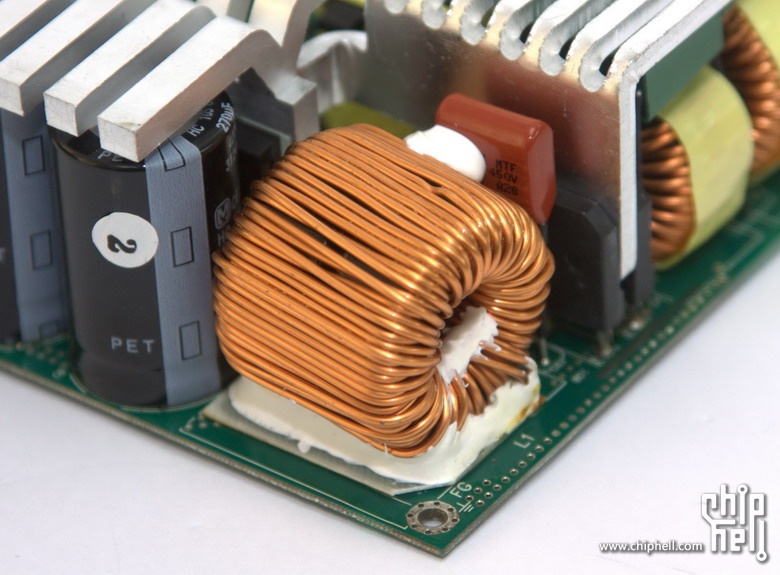

33mm直径铁硅铝磁环双环双线并饶电感，非常有质感：

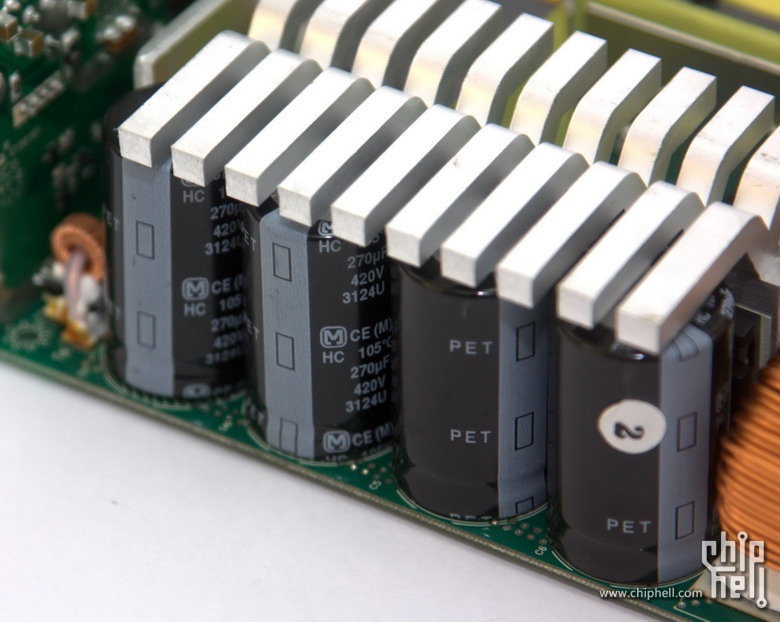

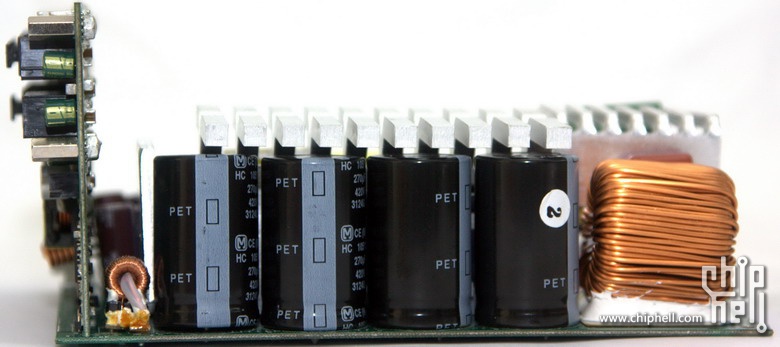

有源功率因素校正电路的PFC电容阵列，四枚松下HC系列270uF/420V高压电解：

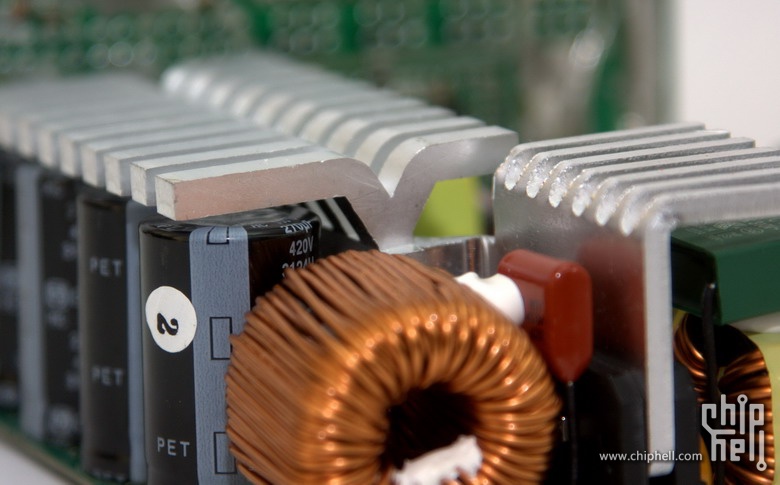

代工厂益衡特征的比翼双飞散热片，PFC电路的功率管元件固定于其上，使用了3枚极大功率余量的TO247封装MOS管，一枚TO247AC封装碳化硅肖特基管：

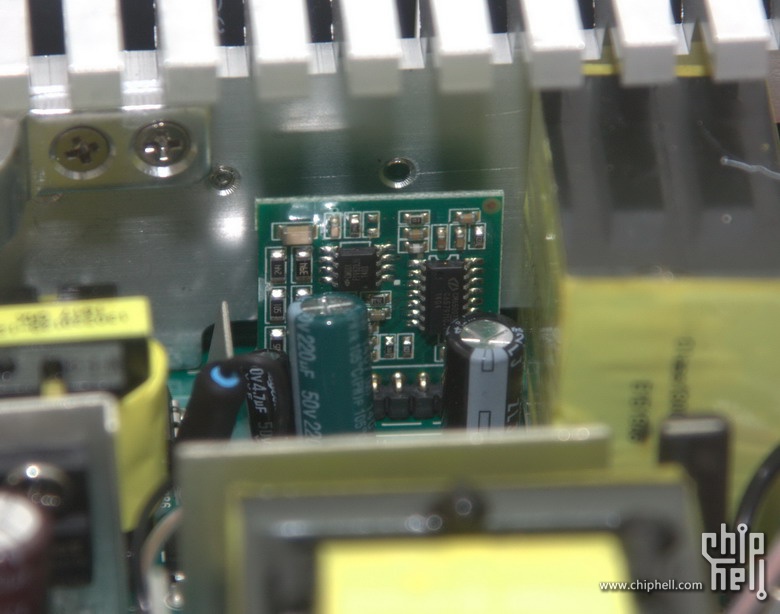

PFC控制子板，CM6502+CM03X方案：

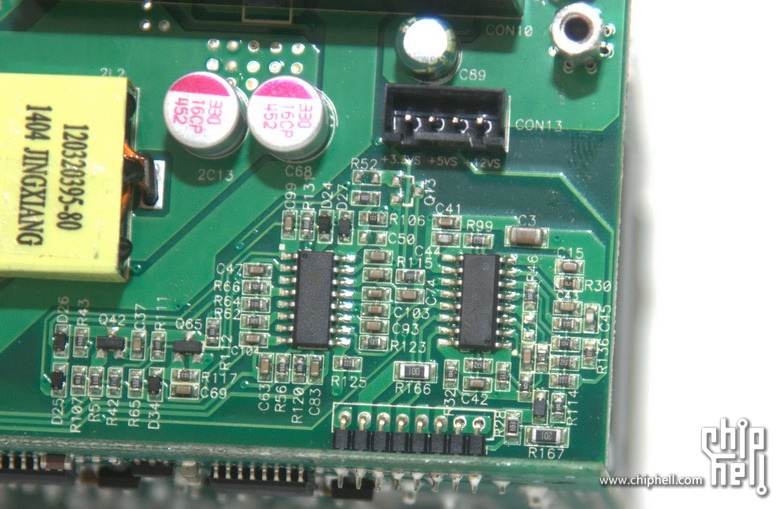

LLC控制IC是CM6901，二次侧控制，连着ATX管控保护IC一同布置在了模组化接口子板上：
ST1500-GS使用了全桥LLC谐振电路，四枚全桥MOS管有一片小散热片进行散热，可见效率之高，发热之小：
LLC谐振电路的谐振电感元件，大型的封闭式电感：

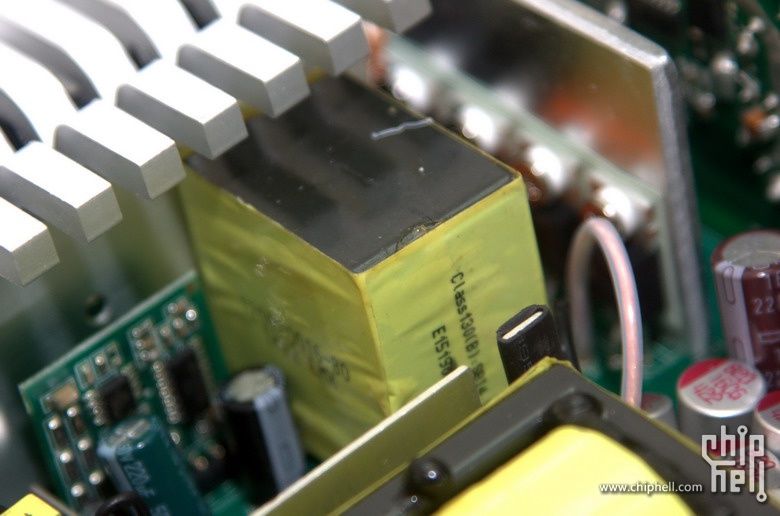

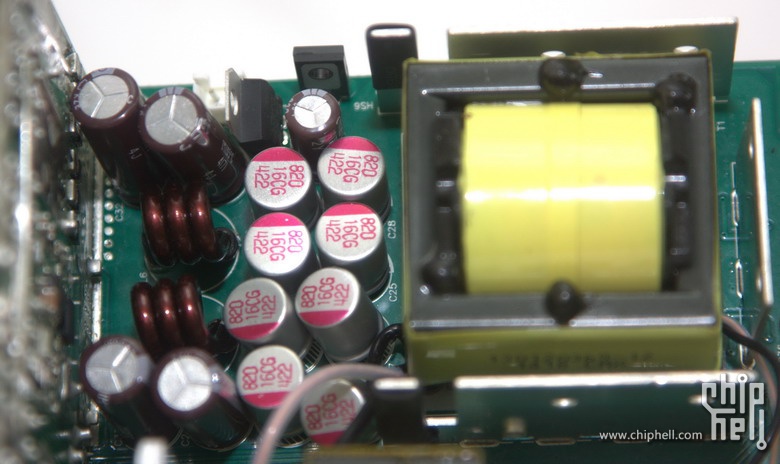

12V的主变压器及CLC滤波元件，使用了带铜箔绕组的变压器，及多枚铝固态电容电解电容进行滤波，变压器周围也为背面的同步整流管加焊了铜板辅助散热：

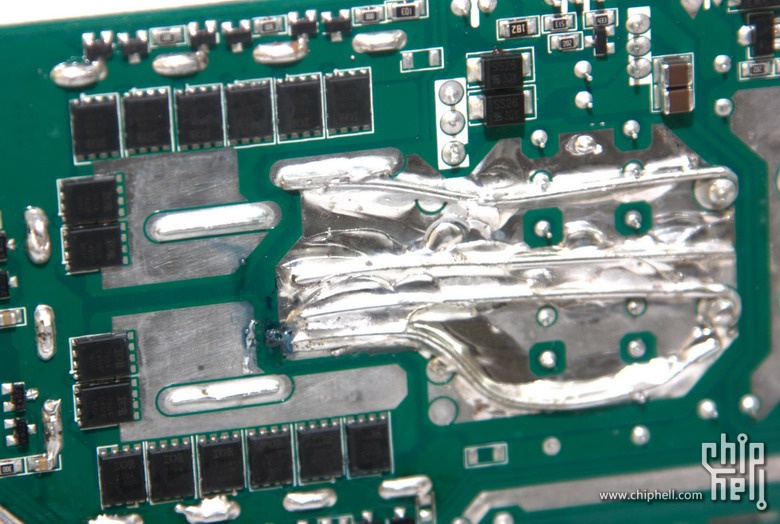

PCB背后使用了两组各8枚IRF7004 MOS管进行同步整流，还有很多加焊的铜条，外壳上的导热硅胶垫，就是与这个区域的mos元件接触进行散热的：

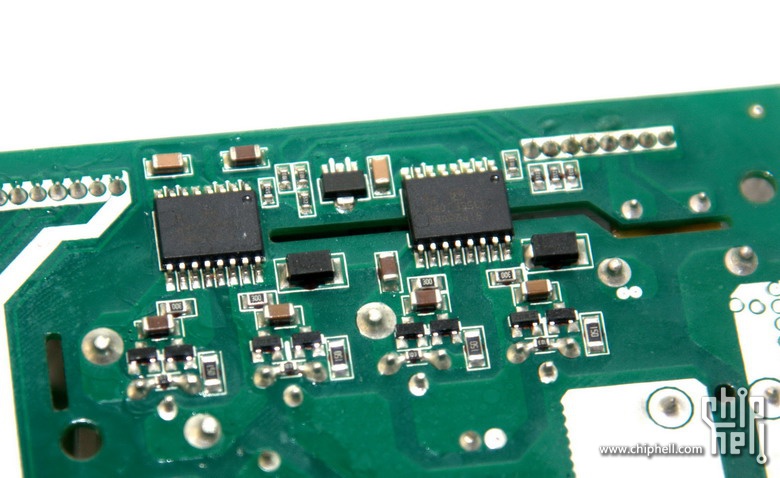

LLC控制电路的信号通过两枚隔离型MOS驱动IC传输到一次侧LLC全桥管处：

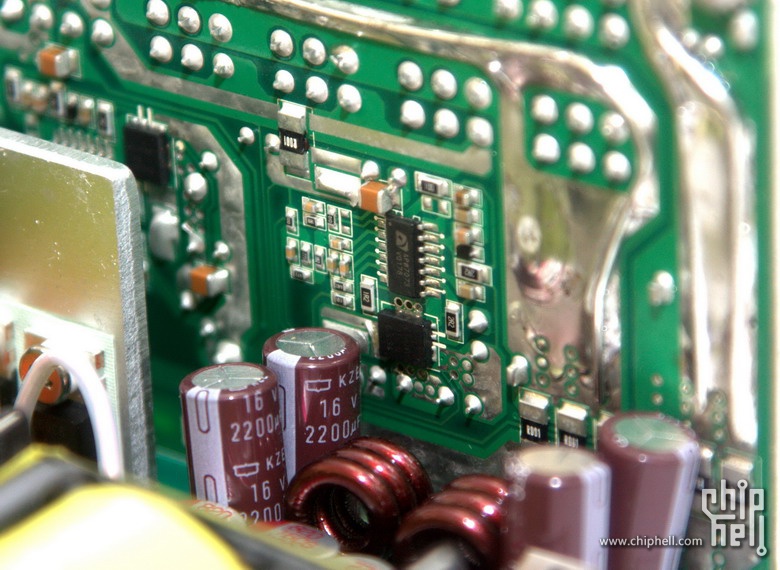

5V和3.3V DC2DC的转换，控制IC是APW7076，其他连上下桥整合MOS、电感及固态电容等元件类型与银欣常用的DC2DC电路一致：
|
