内部解析

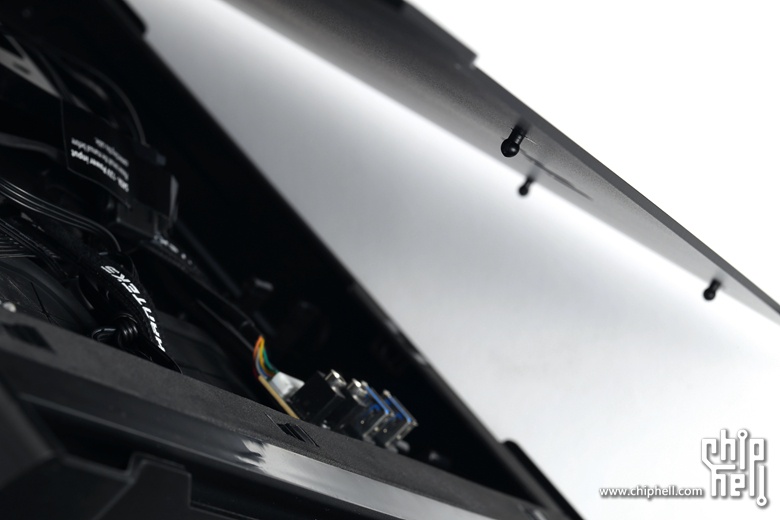

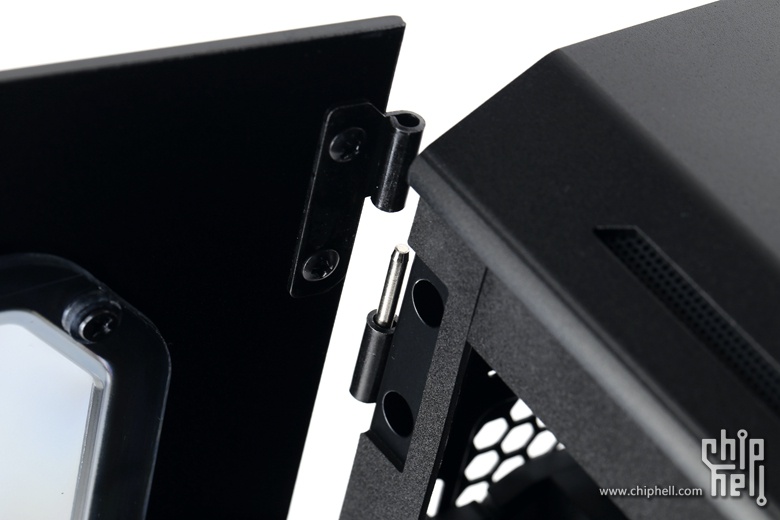

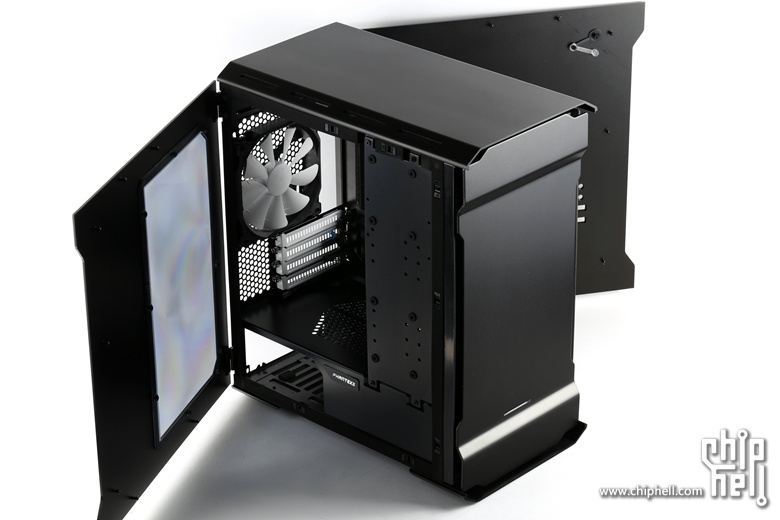

两片铝合金侧板尾部配有转轴，再配合多个快拆式卡扣，用户可以像开柜门一样打开侧板。
虽然尾部有转轴与箱体连接但侧板也可以轻松卸掉(开到一定角度后往上提即可)。

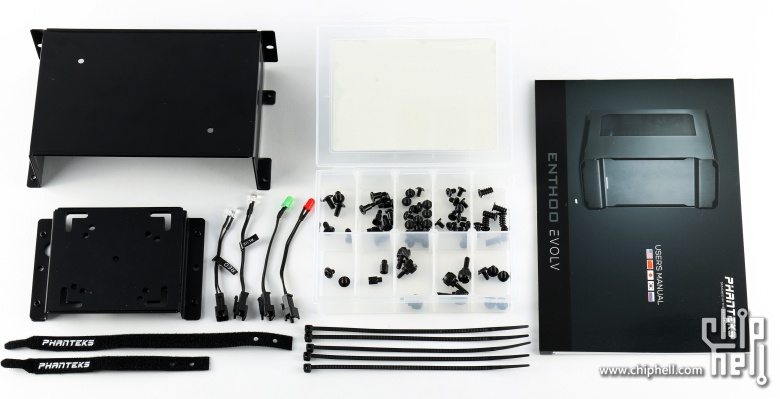

附件放置在箱体内部，东西非常多，左边是5”光驱托架/水泵支架/白红绿蓝四种颜色的电源指示灯/带有Phanteks logo的魔术扎带，中间是配收纳盒的螺丝包，最右是彩印说明书。

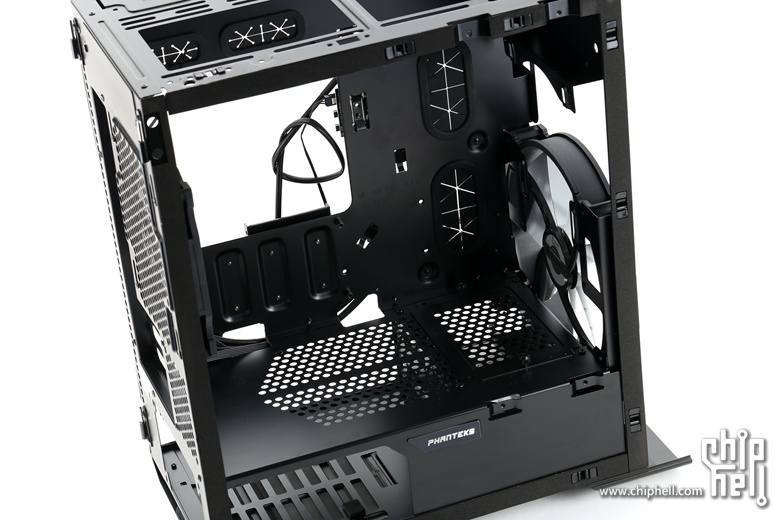

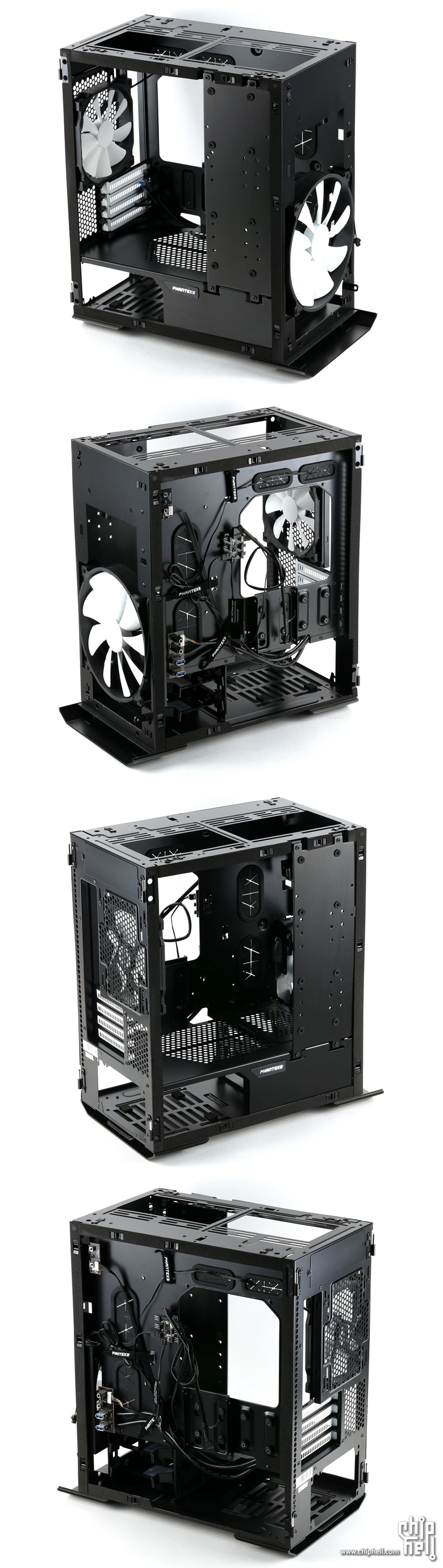

下面是四张箱内结构的侧视图，采用塔式机箱主流的电源下至设计，由于机箱长度较短的缘故箱体，前部并未像通常的塔箱一样提供5”光驱位，底部电源位与硬盘仓也显得非常紧凑。

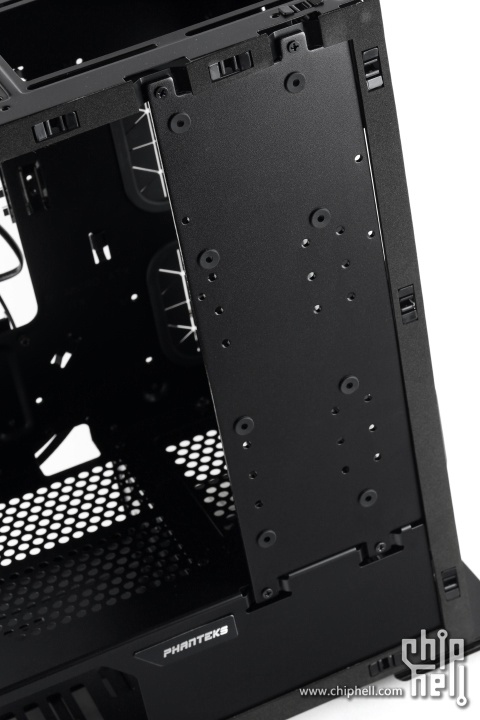

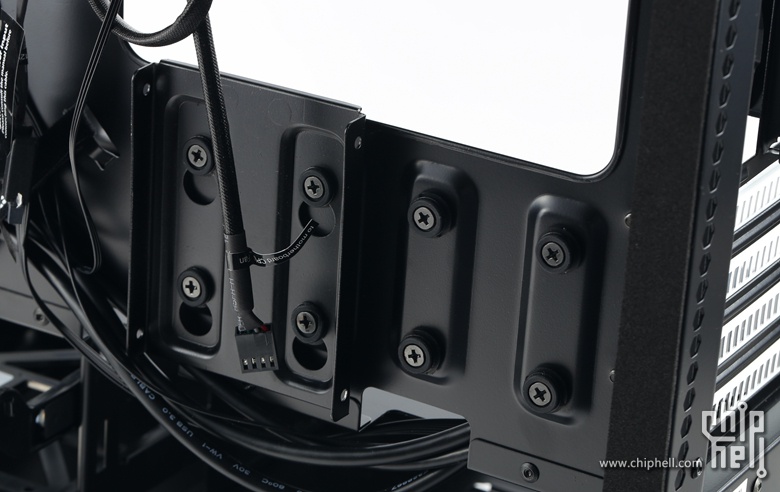

箱体前部配有一片能提供多个存储扩展位的铝合金侧板，该侧板内侧能挂载3.5”与2.5”硬盘各一片（或是两片2.5”硬盘），水冷用户也可以将水箱安装在上面。
拆掉侧板后可以看到发热量最大的板卡区前部紧贴着的是超大尺寸的前置风扇，箱外的冷空气由前置风扇直接传递给CPU/显卡散热器，尾部风扇则将散热器吸收到的热量迅速排出箱外，风道直进直出达到高效率散热。

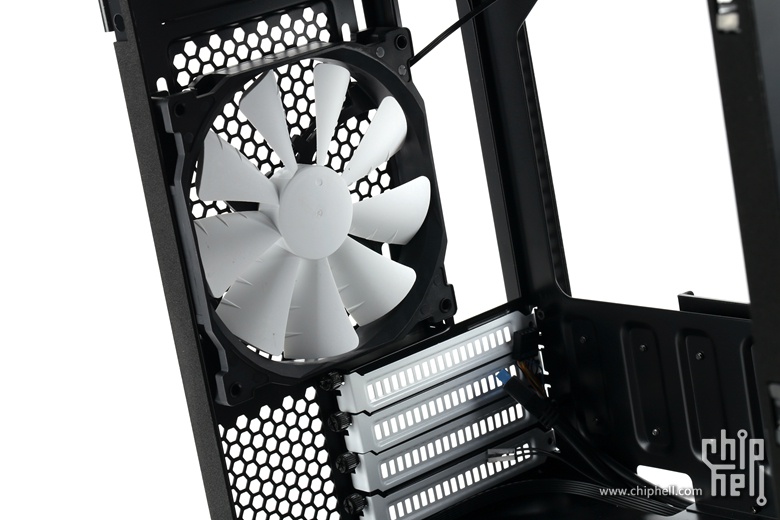

尾部预装了一颗Phanteks自家的14cm出风风扇，实测转速约1200RPM；安装在此处的风扇可支持高低位置调节。

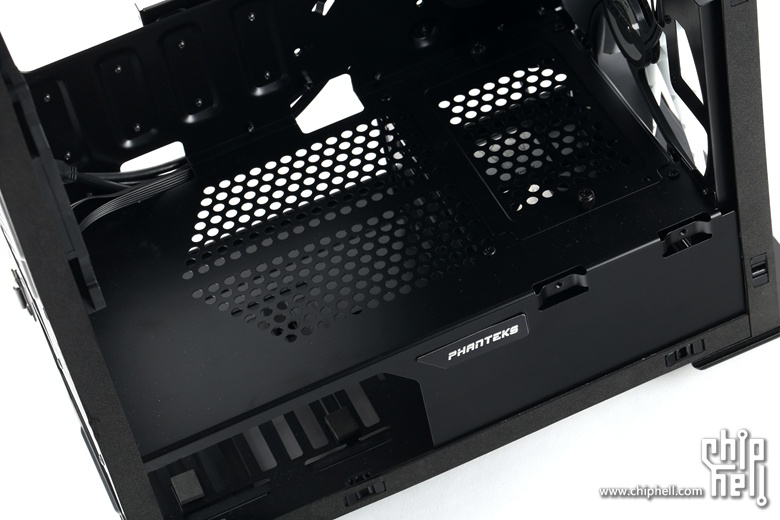

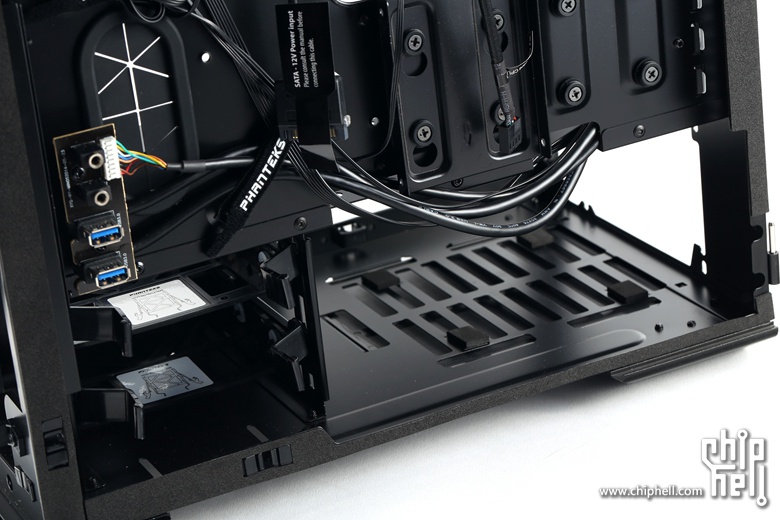

箱体下部一览。电源位前部与硬盘笼被一片金属盖板给遮住了。
安装硬盘与电源需要打开机箱右侧板（也就是走背线这面）。

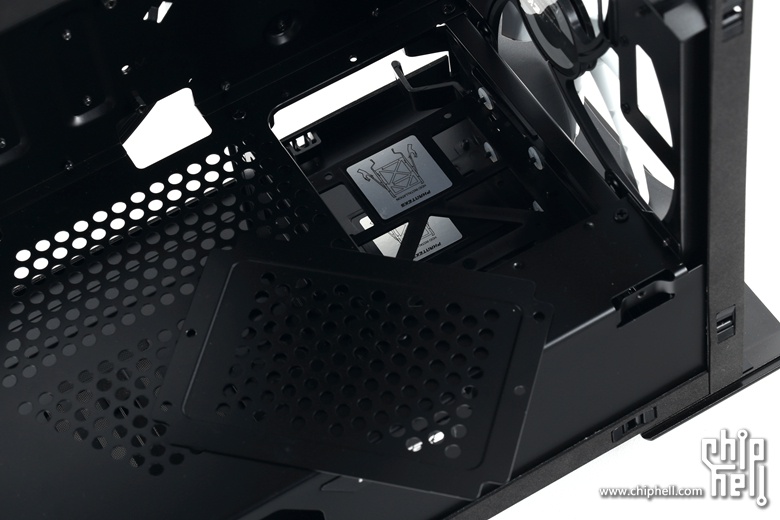

硬盘笼顶部的盖板可以卸掉，而具体作用稍后再告诉大家。

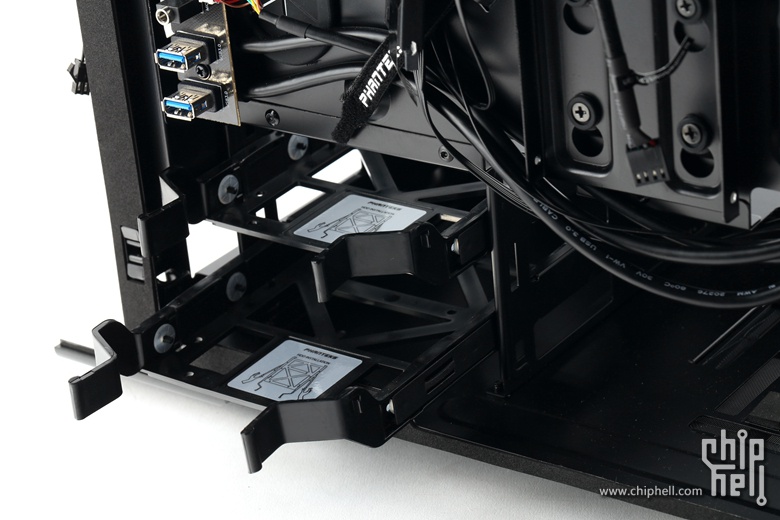

电源位前方是配备托架的两盘位硬盘仓。

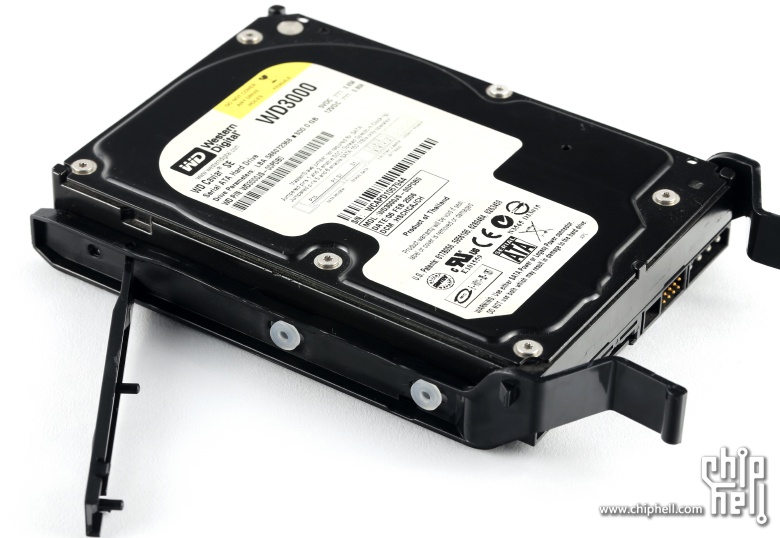

免工具设计的硬盘托架，托架中间也提供了2.5”盘位。

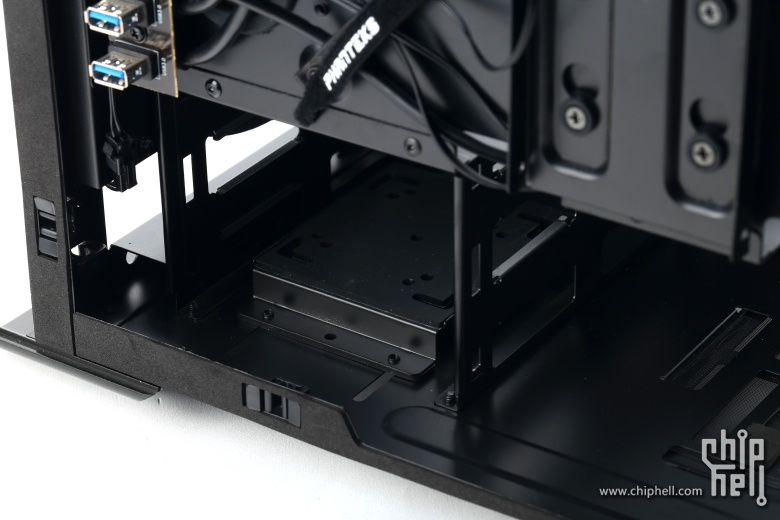

拆掉托架与顶盖后硬盘仓就是水泵安装位(底部孔位对应附件中的水泵支架)
Phanteks上两款水冷机箱中配备的PWM风扇调速器，活动式2.5”硬盘托架，理线用的魔术扎带在Enthoo EVOLV统统都保留着。

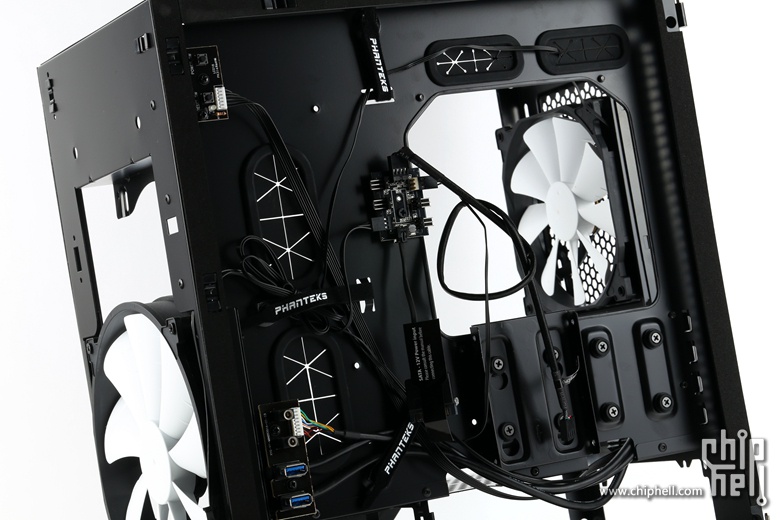

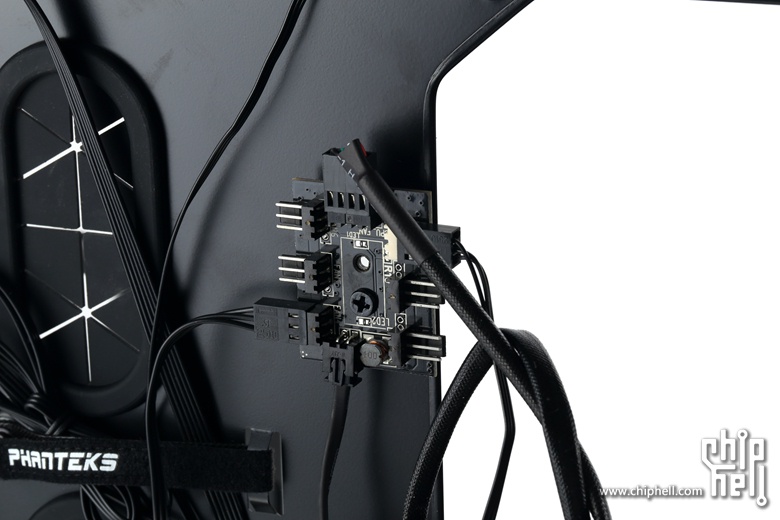

组建水冷散热时往往要用到数量较多的风扇，而附带的PWM风扇适配器则可以解决所有风扇的供电问题同时还可以让3P接头的风扇实现PWM功能。
主板托板背面配有一片活动式2.5”硬盘托架(托架位有两个但托架只有一副)。

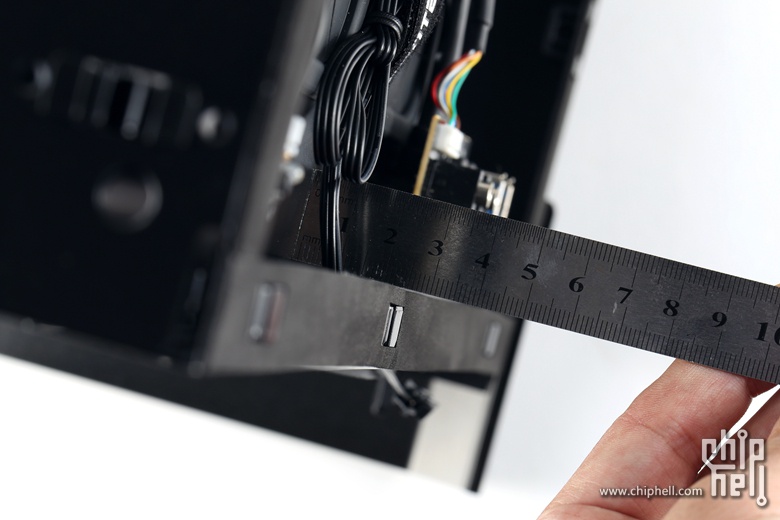

主板托板到右侧板的距离约2.4cm，走背线的空间相当充足。

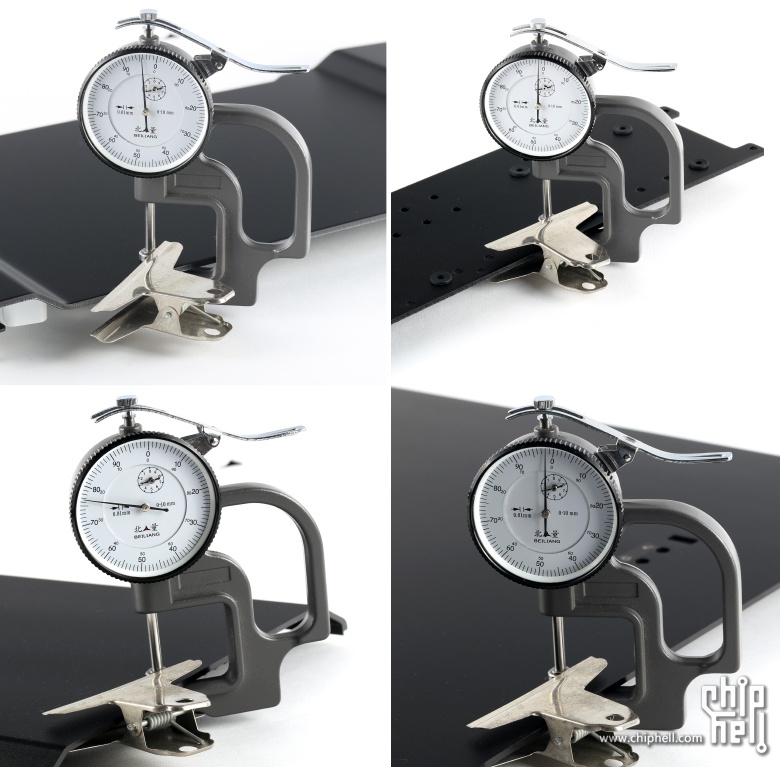

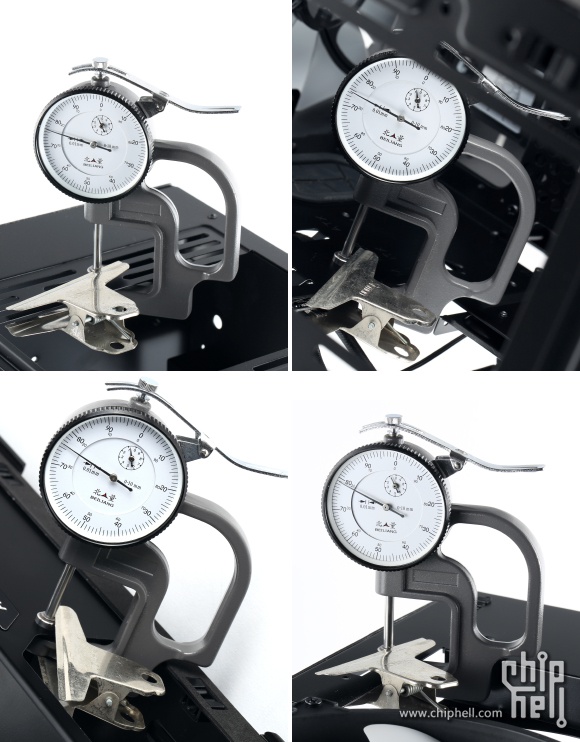

箱体各部位的钢板厚度均在0.7~0.8mm之间，看来内部骨架的用料统一采用的是0.7mm的镀锌钢板。
包裹箱体的铝合金面/侧板的厚度则是3mm，用料非常厚道(要知道之前评测过的某几款半铝或全铝小机箱的铝板厚度都在2mm之内)
|
