产品解析

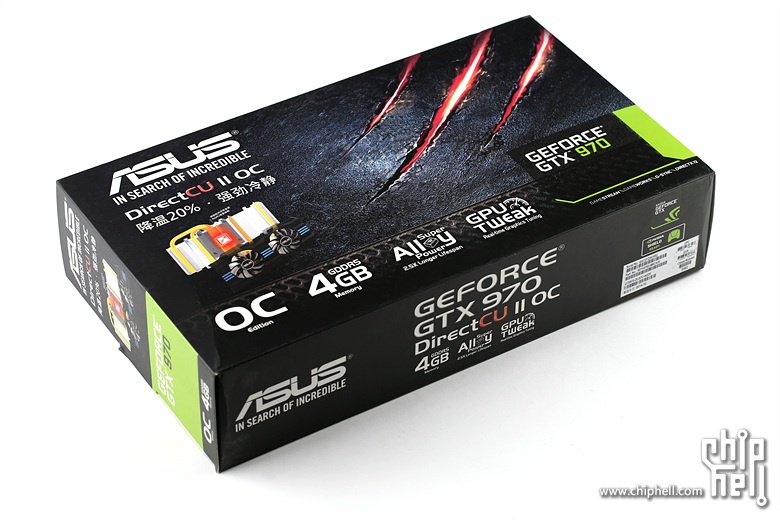

包装比较大不过也没有特别的亮点，和原先普通系相同的三道利爪图案。主要特色以及一直被ASUS大书特书的散热特性依旧保留。国行还是简体中文版的包装。

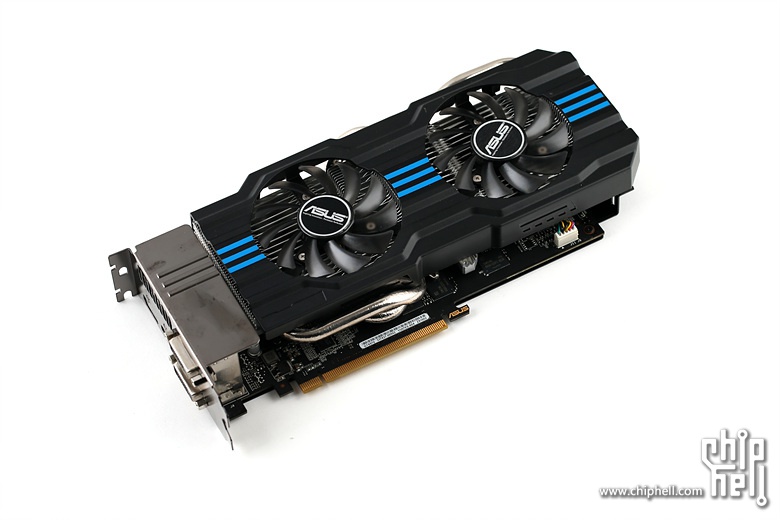

在逐渐取消三槽面包的同时，ASUS依旧没有运用三风扇的打算。这次采用的是蓝色配色。
背面一块很素的背板，核心部分又出现了Direct Power，并且外观上也刷成了蓝色。

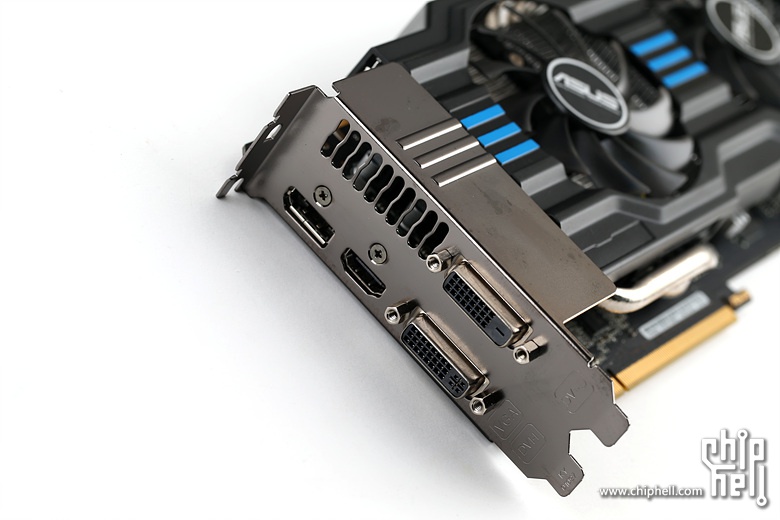

GTX 970标准的输出接口配置：DP+HDMI+双DVI。
条纹状的外观也算是ASUS显卡近年来的标志了。不过这次没有可选配色，而ASUS自家的主板目前也没有蓝色，这是想怎样？挡板也配合了散热器外壳做了外观处理，算是散热器和输出接口没有做特定的优化的补偿。
也正因如此散热器超出PCB尾部不少，整卡长度接近27cm。

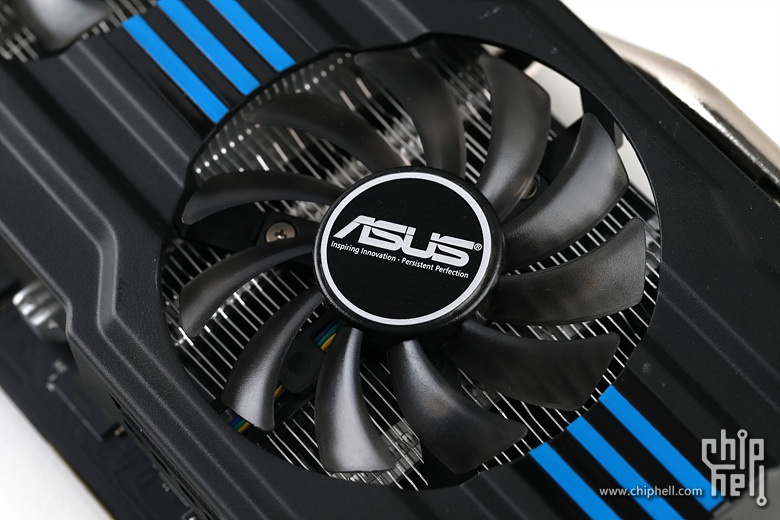

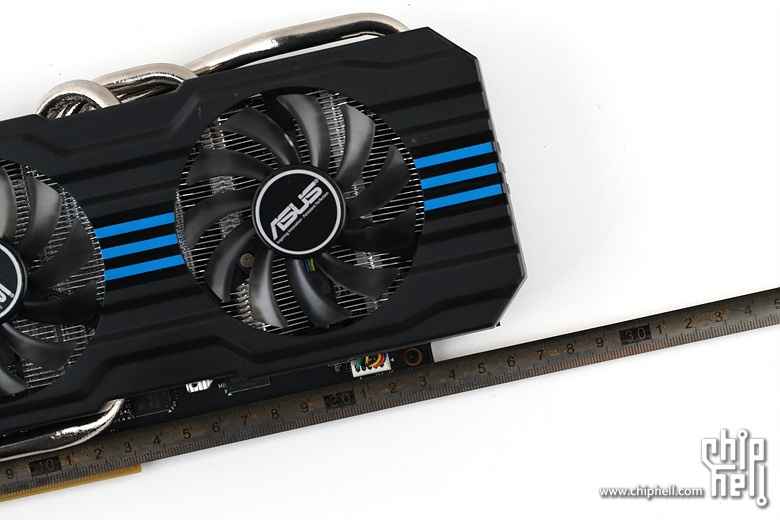

两个相同规格的8cm风扇，11扇叶设计。在如今普遍选用9cm~10cm的显卡市场中仍然只使用8cm规格
热管外露的部分高出显卡PCB不少，做了镀镍处理。小风扇最终并没有为散热的整体尺寸的控制提供帮助。

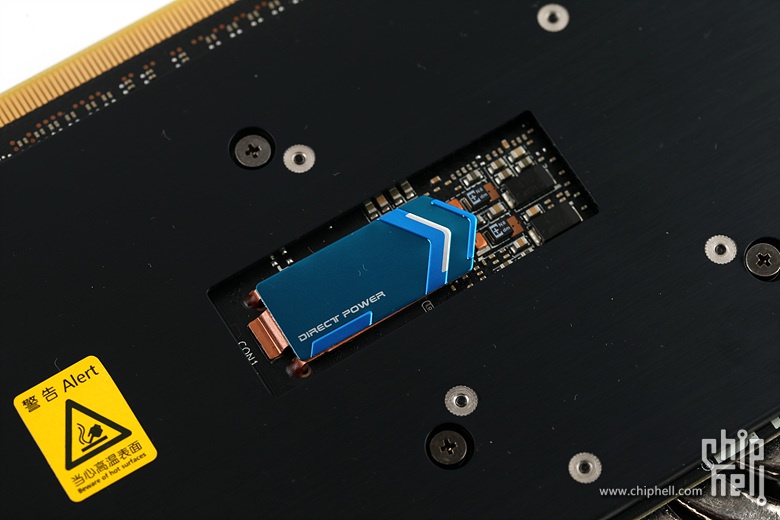

被ASUS称为Direct Power的，用一块铜片替代原本PCB内导线以降低电阻，表面配合正面外观做成了蓝色，此前ASUS也已经有好几款显卡用这个设计。

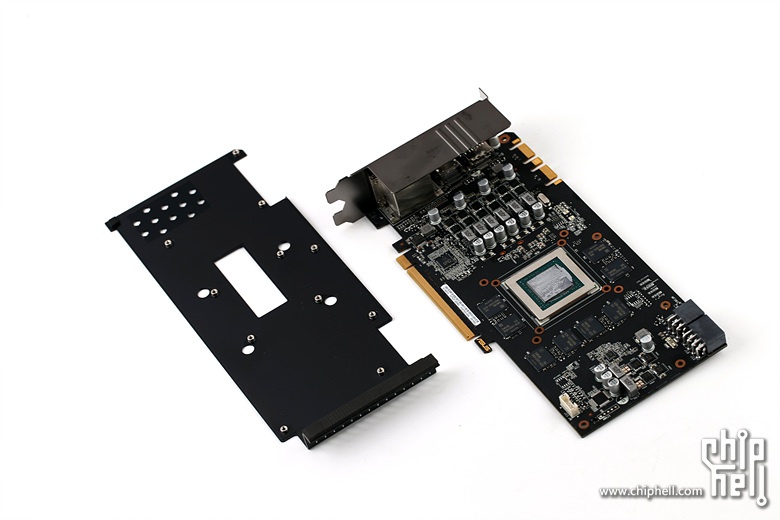

分解。

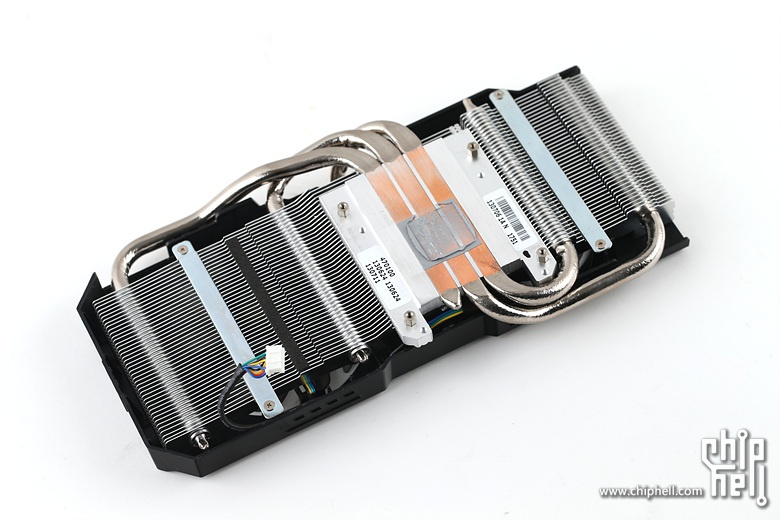

首先还是来看散热器，这个散热器其实也不是啥新鲜货了，之前ASUS也有型号用过。整体上仍然是热管穿铝鳍片的结构。热管为3条8mm，弯折成S型，靠近核心的部分接触较多。

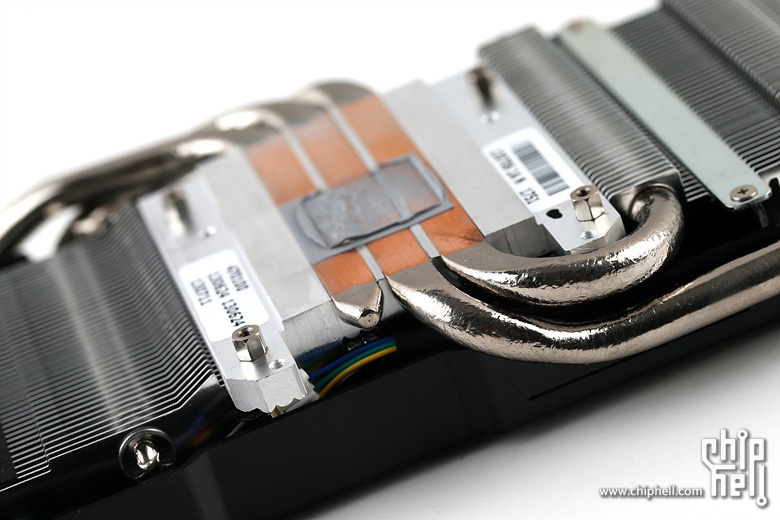

ASUS反正是坚持贯彻热管直触了，尽管毁誉参半不过一代接一代地作为主打卖点，想回头也不行。对于GM204而言这三条热管也都能接触到了。

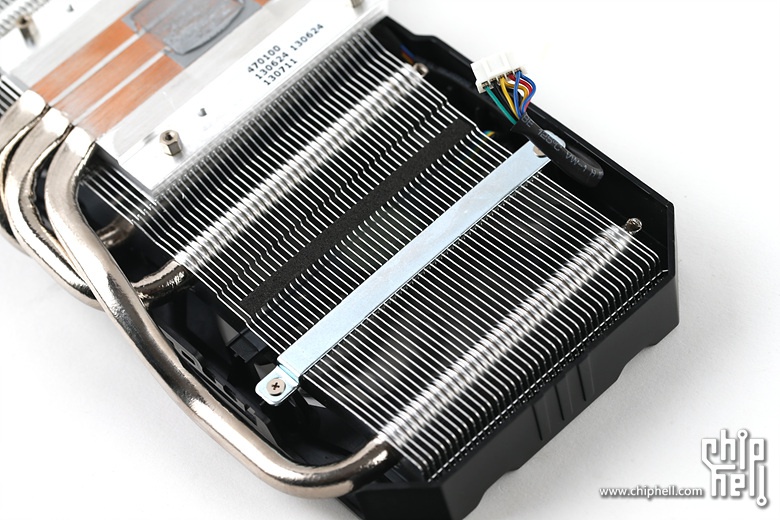

大致上由于空间限制鳍片间距都是比较密的。

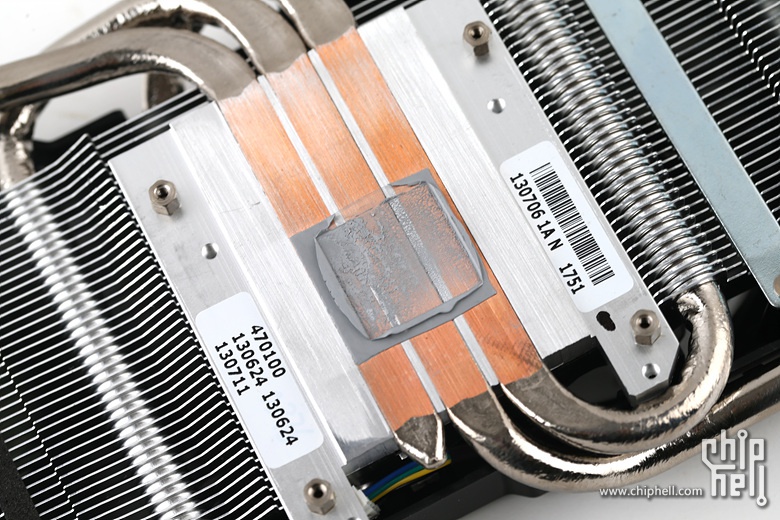

镀镍仅包括热管外露部分。底座处理还是蛮平整的。

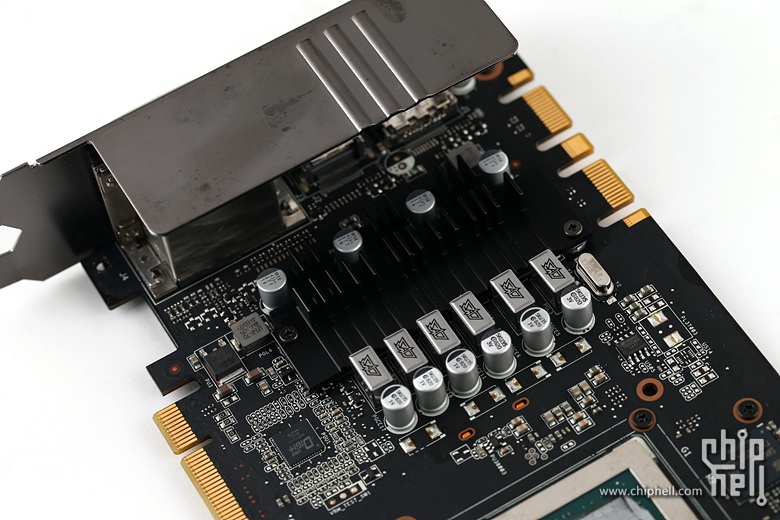

核心供电部分的散热是由这块黑色小散热片单独处理了。

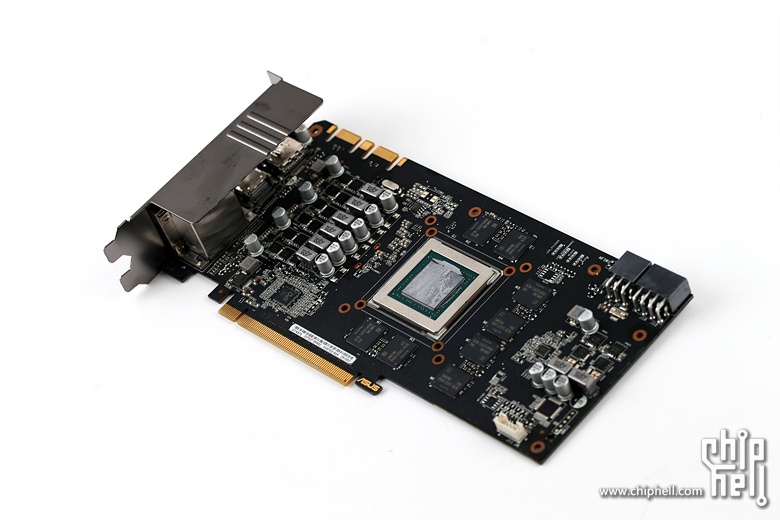

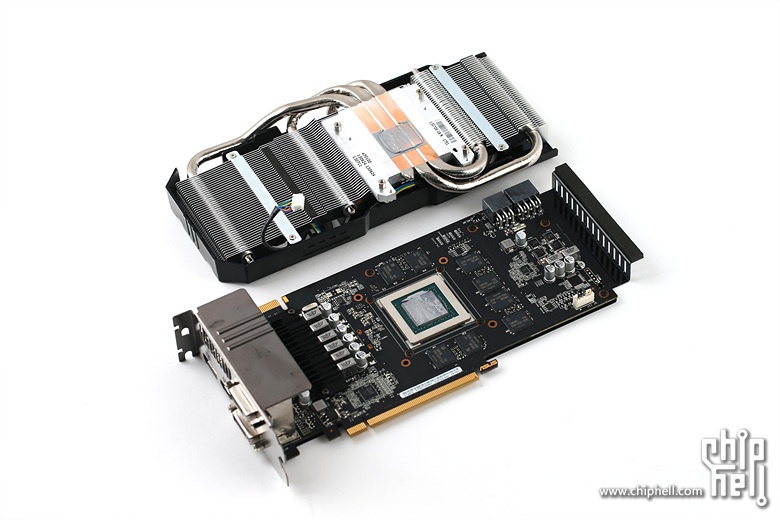

显卡PCB一览，和散热器一样这个板型也并不是什么新款（因此散热器可以配套）。之前ASUS也有GK104核心的型号使用过这套方案。

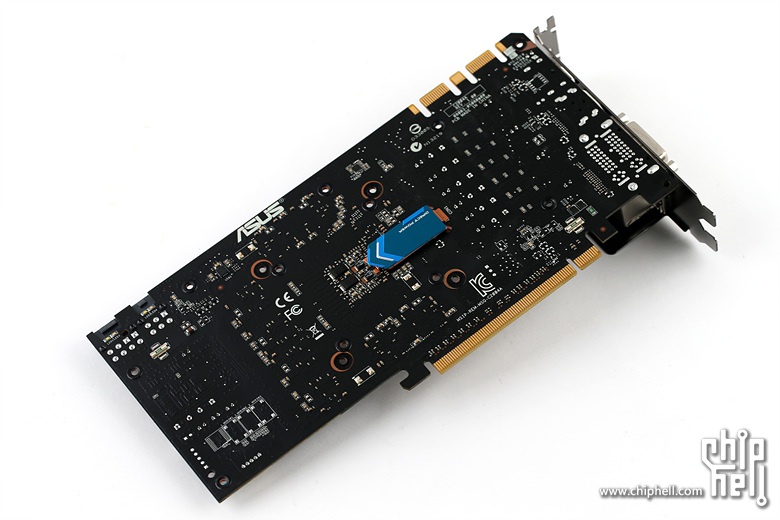

背面。

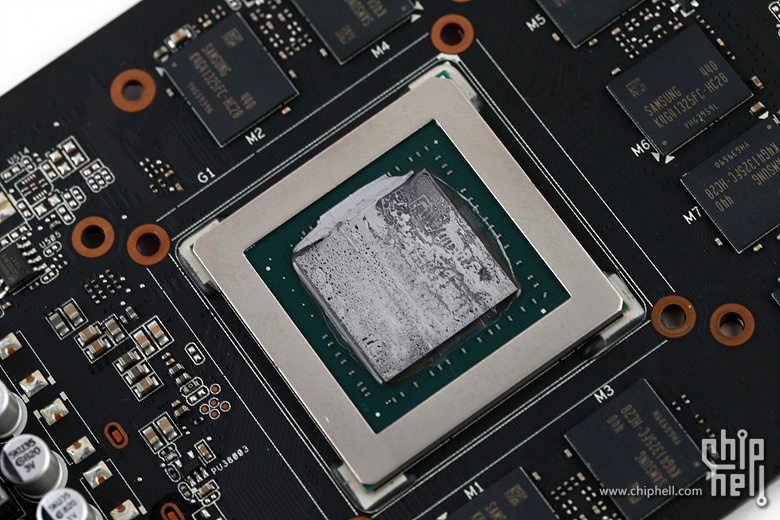

当然核心是正宗的GM204-200，也就是GeForce GTX 970。

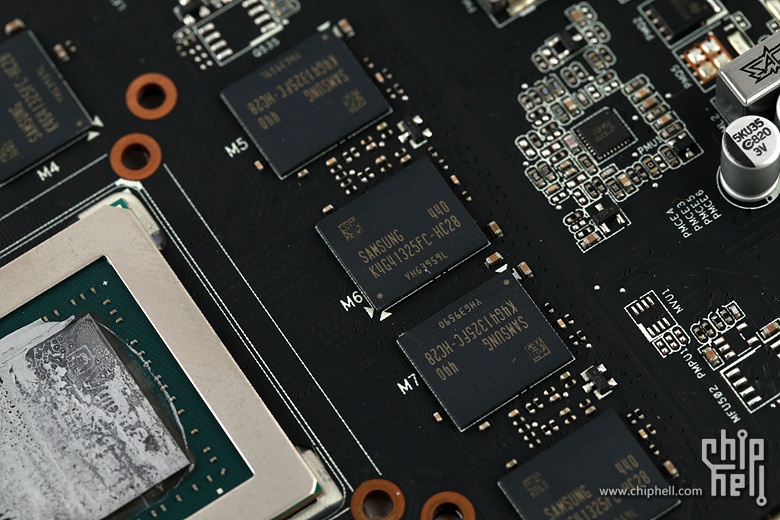

最近的GM204显卡几乎都是使用三星的这款K4G41325FC-HC28 GDDR5显存颗粒。同样总共8颗组成4GB/256bit规格。

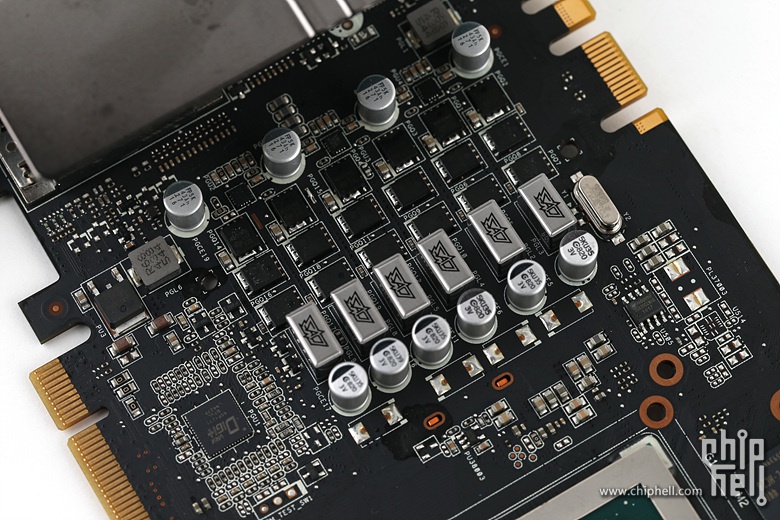

六相核心供电。

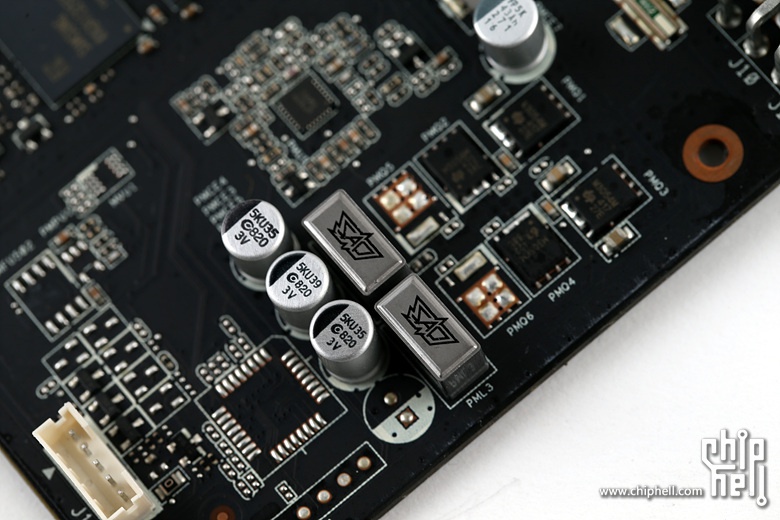

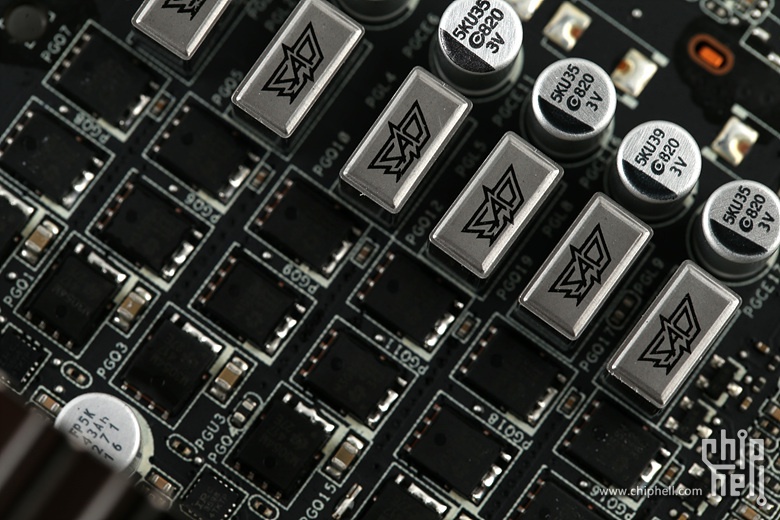

每相MOSFET“一上二下”、

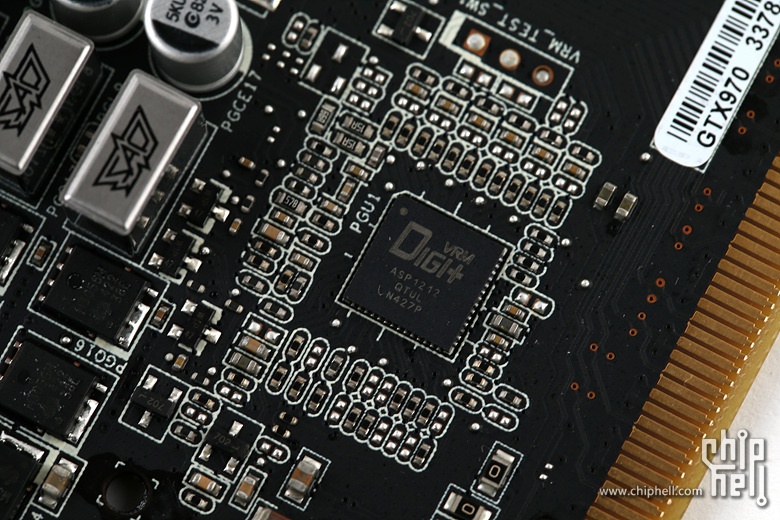

PWM芯片为ASP1212，也是ASUS常用的一款。
显存两相供电，每相MOSFET“一上一下”。可以看到空焊位。

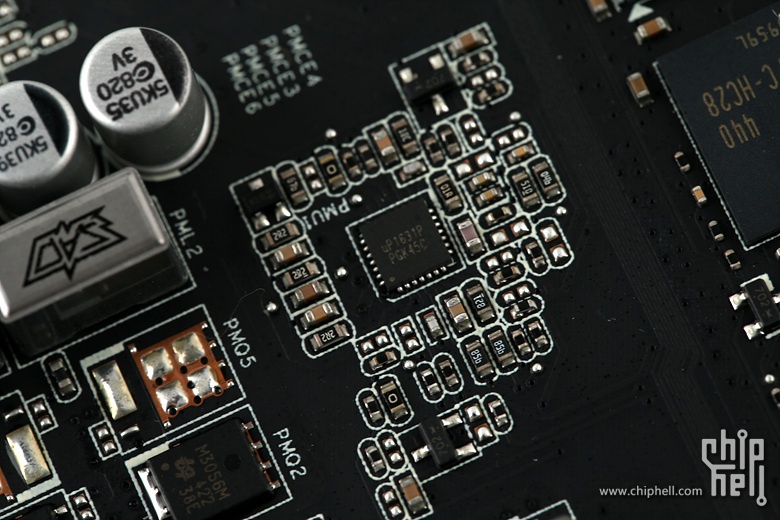

显存供电PWM芯片为uP1631P。

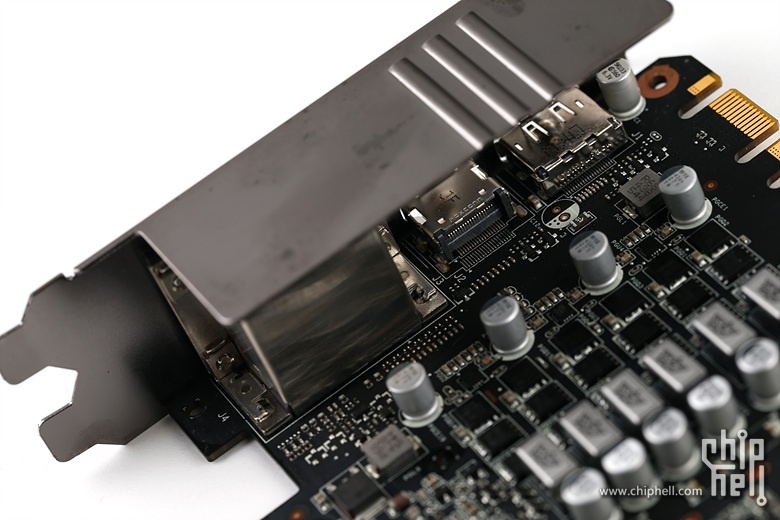

已成为标配的DVI屏蔽罩。

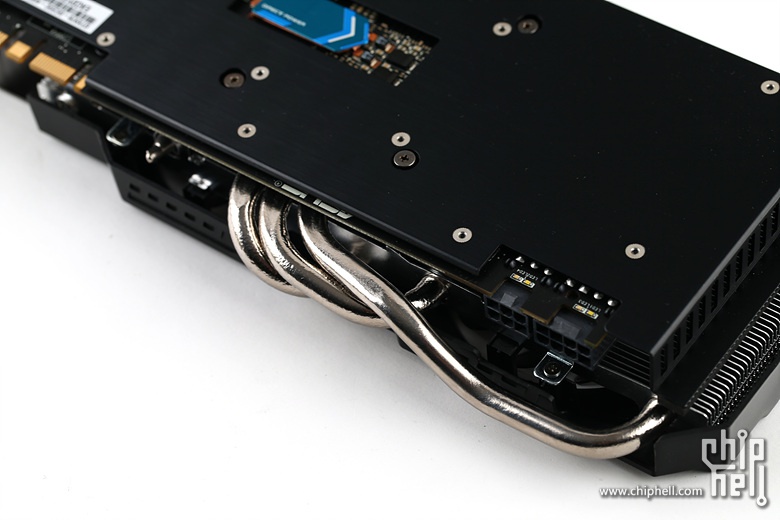

还有ASUS标配的带指示灯且反转的电源输入口，PCI-E 8pin+6pin的组合。
|
