产品解析
非常巨大的包装盒，封面是久违的金黄色的战斗机以及大号的LIGHTNING标题，激光印刷特效也使得包装看起来非常闪。
隶属于MSI金黄色的OC系列。然而从MSI 100系主板的作风来看不知道未来还能不能继续存在。
背面的亮点说明。

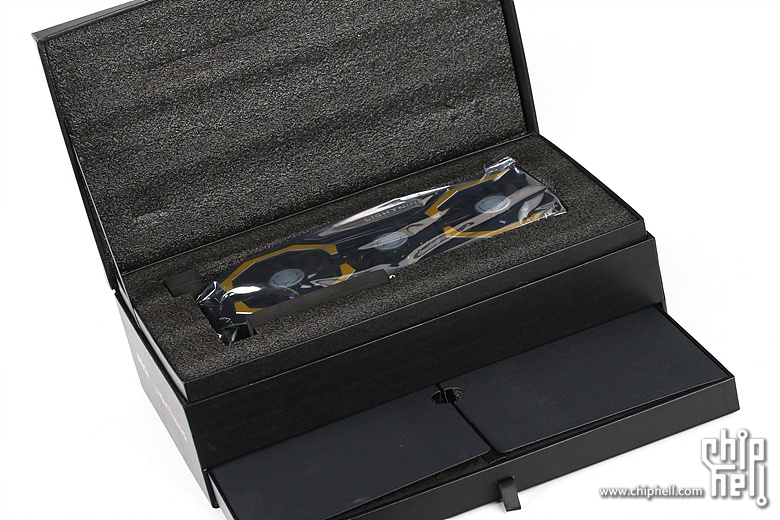

内部则是一个厚实的礼盒装。

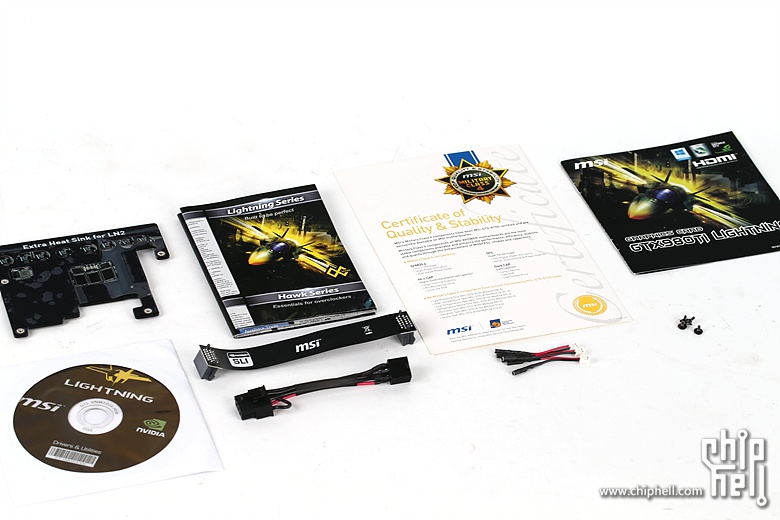

配件相对一般的显卡也更为丰富。除了常规说明书、MSI标配的“军规”用料认证卡、驱动光盘、电源转接线外还附带了一个SLI连接器、一组电压测量点接线和一套额外的供电散热片，。

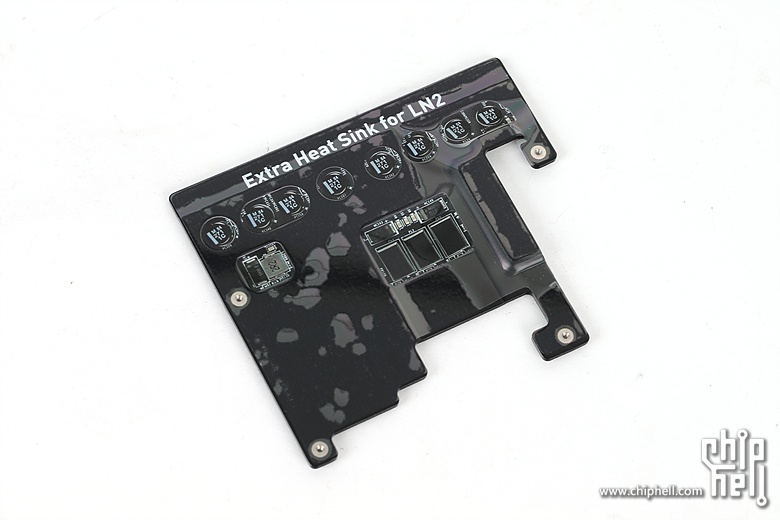

散热片适用于液氮极限超频。因为此时显卡本身的主散热器和正面全覆盖散热板都已经被卸除，通过这个小号的散热片对供电部分进行补足。

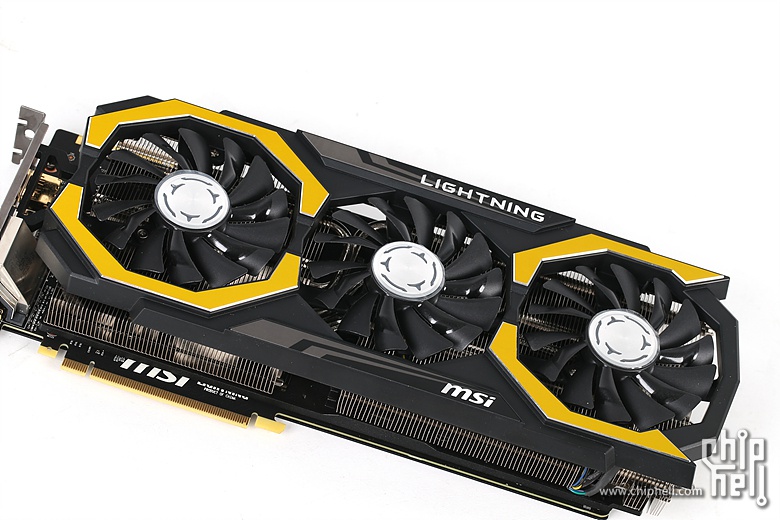

显卡则是厚实的三风扇设计，MSI OC系经典的黄黑配色。

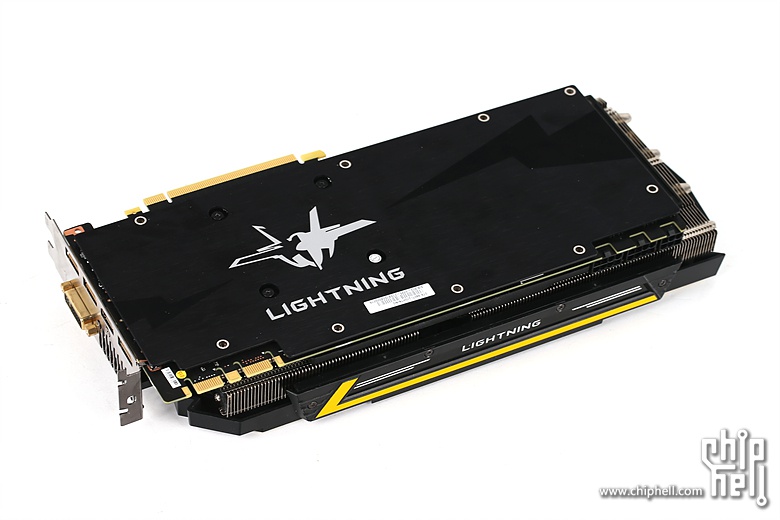

背面的金属背板突出了LIGHTNING战斗机图标。

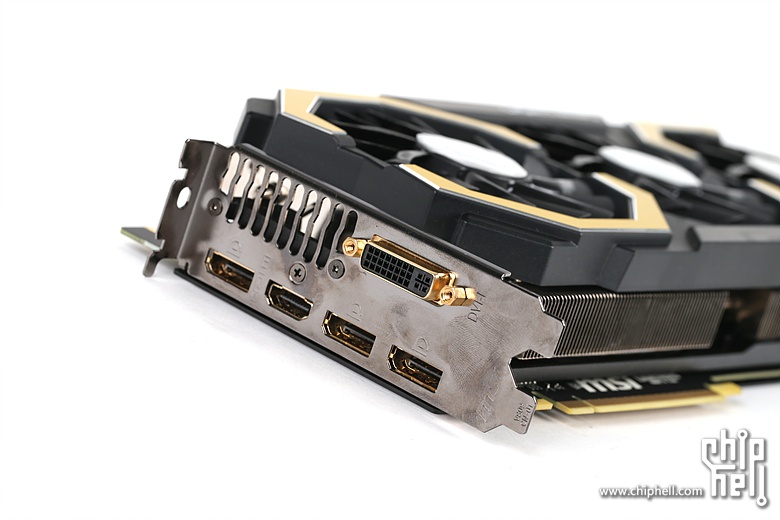

接口为三个DP1.2，一个HDMI2.0和一个DVI-I。金属部分镀金显得非常好看。整卡厚度也达到了两槽半。
三颗带“MSI TORX FAN”扇叶设计的风扇。外框的黄色还有意组合出OC字样。

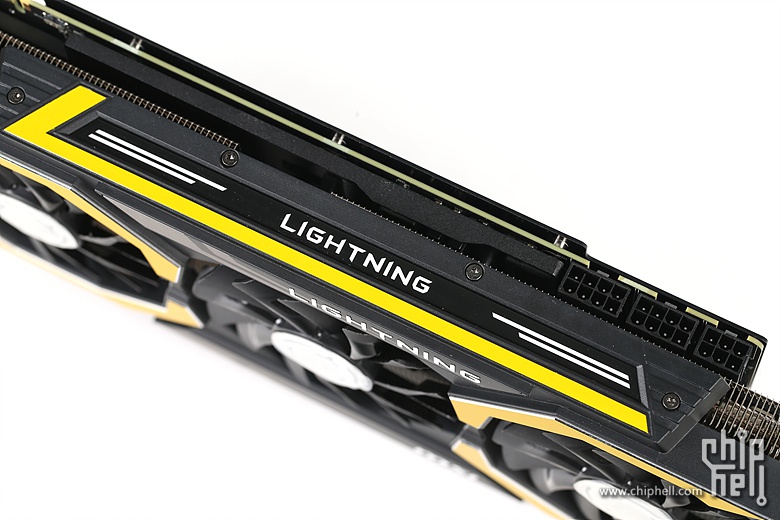

顶部的多彩信仰灯，不过不支持GFE自带的灯效控制，毕竟彩色灯比公版固定色要强大得多，需要通过附带的MSI Mystic Light调节。
GTX 980Ti支持三路和四路SLI连接。

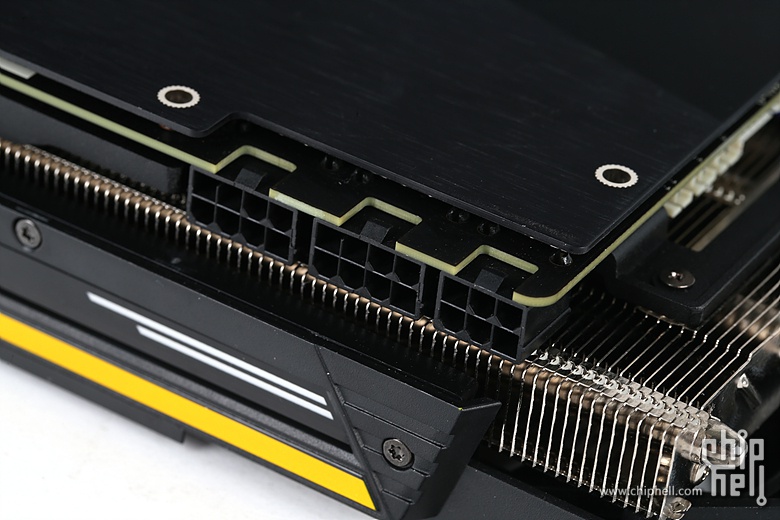

变态的6+8+8pin供电接口。

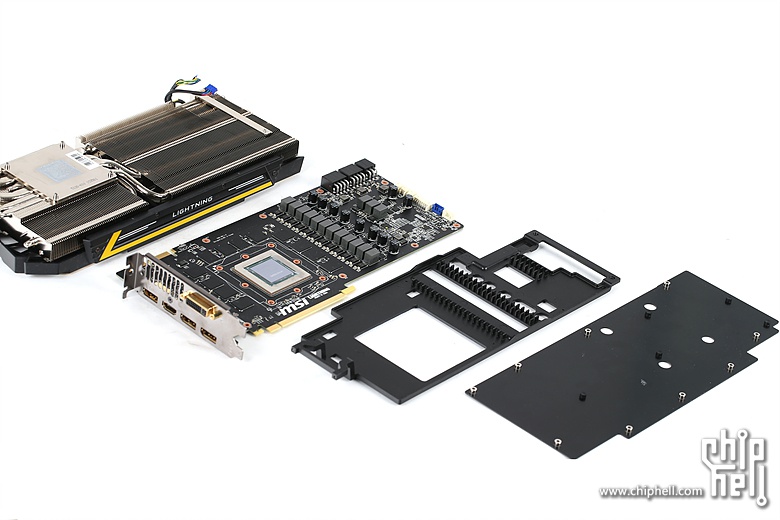

分解图。包括主散热器、板卡、正面的散热板、背板。可以看到正面的散热板还强化了供电部分的散热，在相应元件附近直立起了散热片。

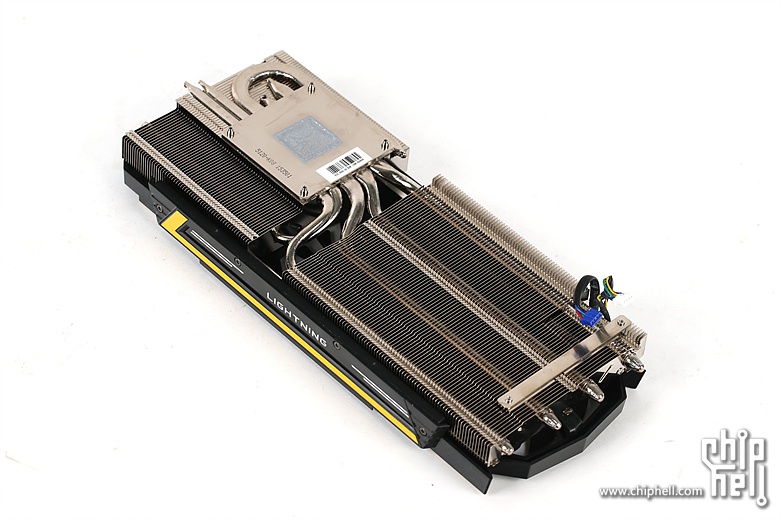

主散热器为MSI的TriFrozr散热，主流的全镀镍铜底热管铝鳍片散热。和很多三风扇显卡散热一样也是两段式散热片阵列。搭载了五根热管，其中3条为8mm粗，另两条为6mm。
底座为平整铜底。同时在近核心这一侧的散热片上可以看到有两条热管做了U型弯折以接触更多鳍片面积，其中一根较细的热管更是直接穿过鳍片的中央。而之前我们近期拆解过大部分三风扇显卡的散热器的热管大多都没有对近核心侧的散热片做那么多地照顾。

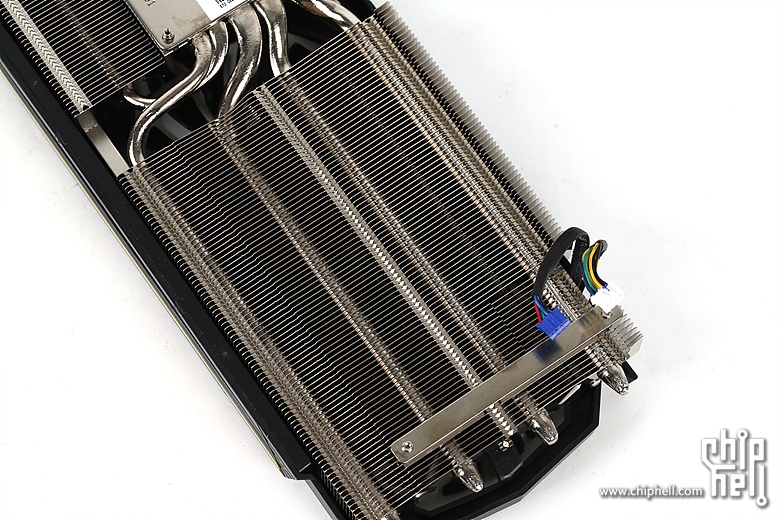

其中四根热管负责延伸到远核心侧散热片上。鳍片间距十分密集，这样可以更多地增加散热片提高散热面积

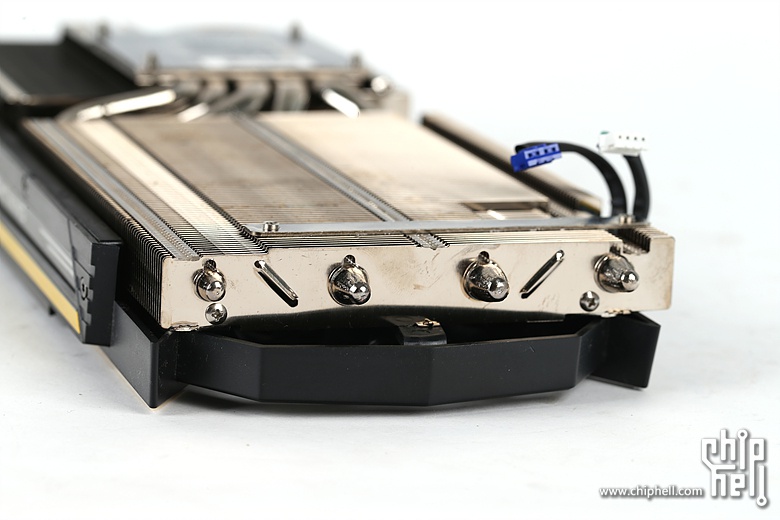

在远核心侧散热片上均匀排开的四根热管。散热片上还刻出两道导流槽。

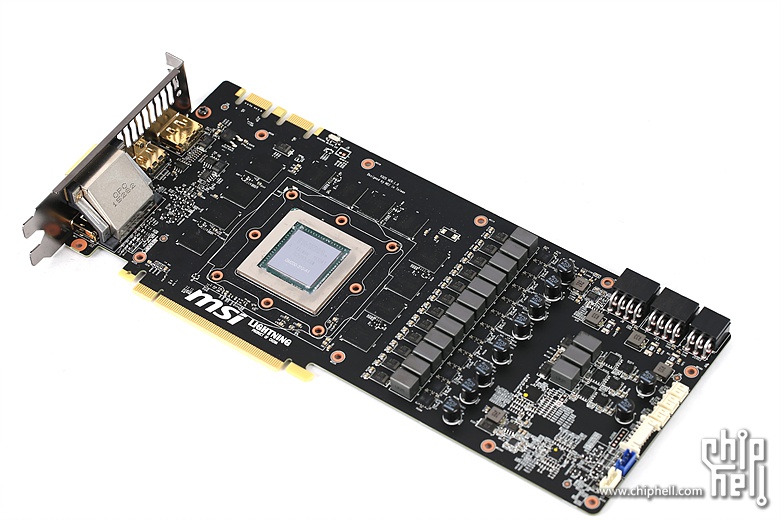

显卡板卡正面全览。彻底的非公版设计。

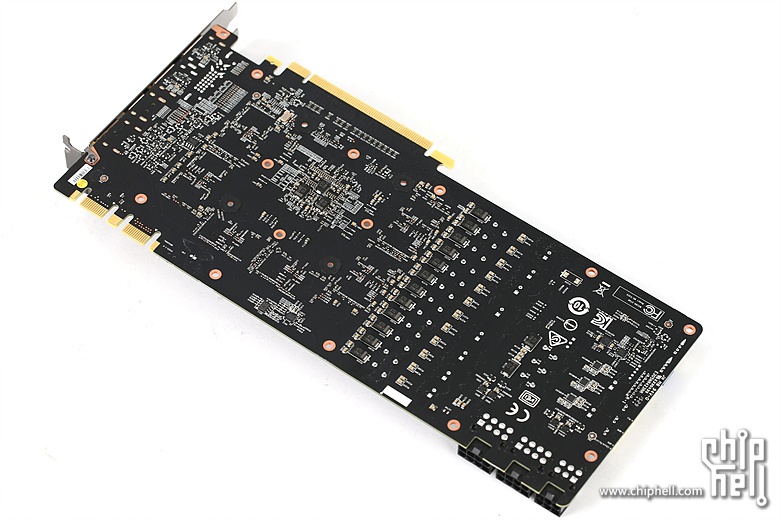

背面全貌。

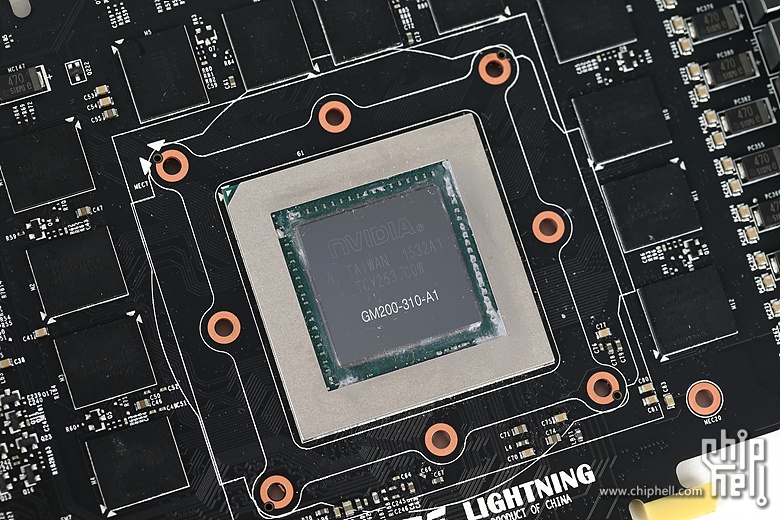

代号GM200-310的GPU。

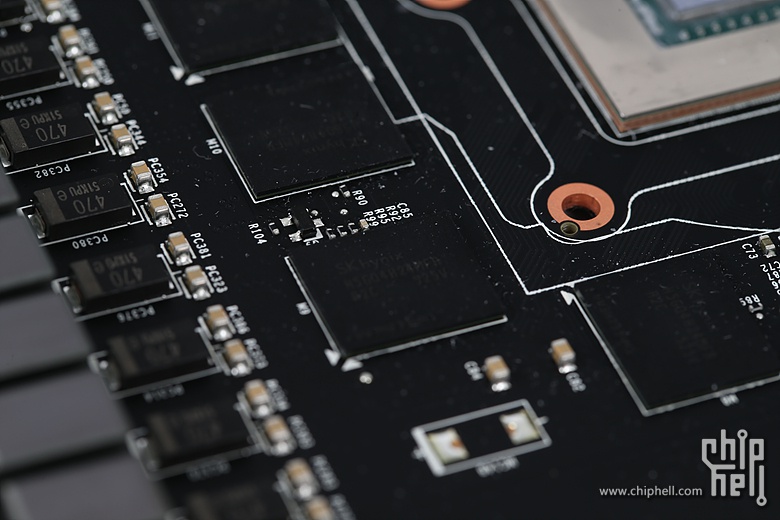

显存颗粒为GM200显卡常用的SK Hynix的512MB 32bit 7Gbps GDDR5 SDRAM。共12颗组成6GB的总容量并小幅超频使用。

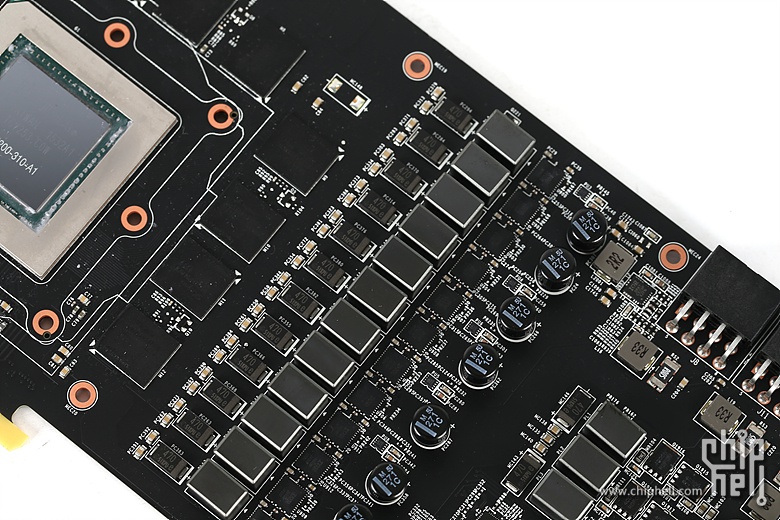

12相核心供电。

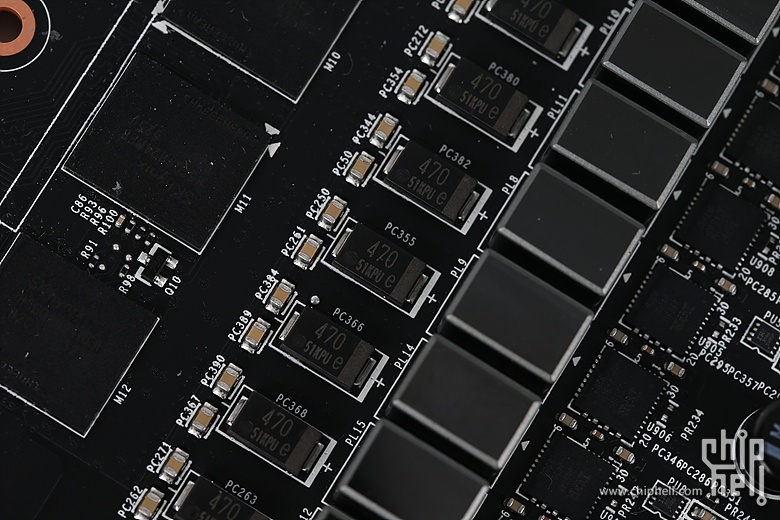

MSI标配的名为“军规4”用料组合。每相一颗一体式MOSFET。输出滤波电容也是MSI常用的“Hi-C CAP钽电容”。

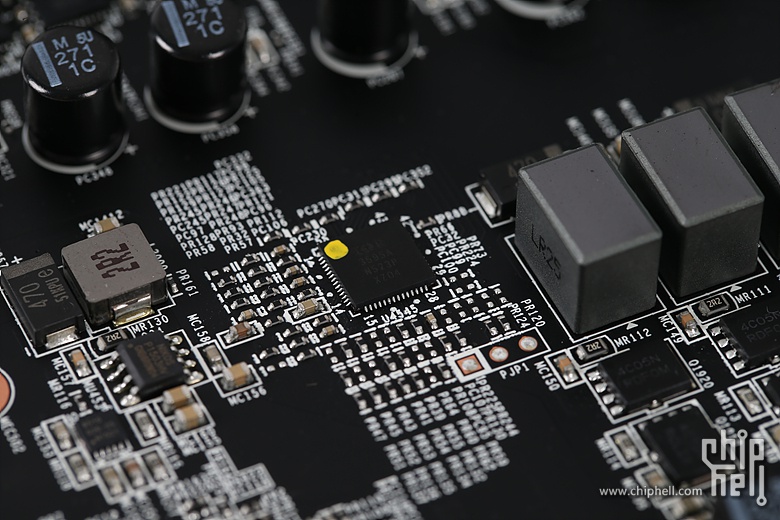

PWM芯片为IR 3595。最多可以支持8相。这里使用了其中6相，再通过倍相的方式得到12相。
三相显存供电，每相“一上一下”MOSFET。

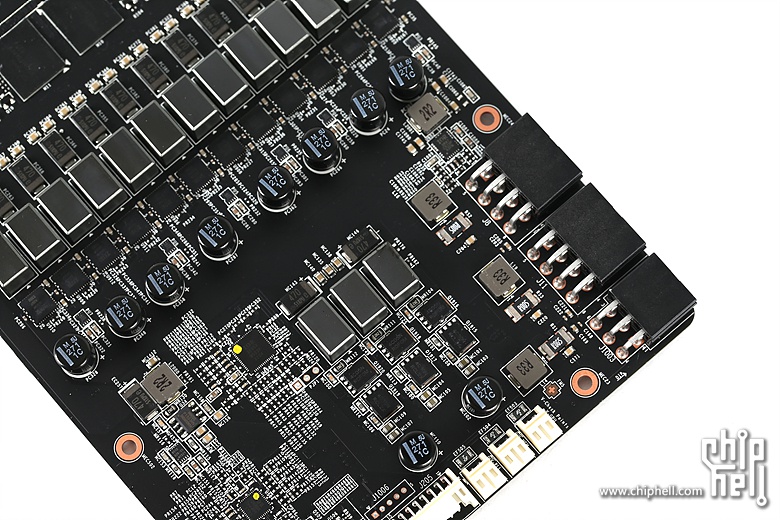

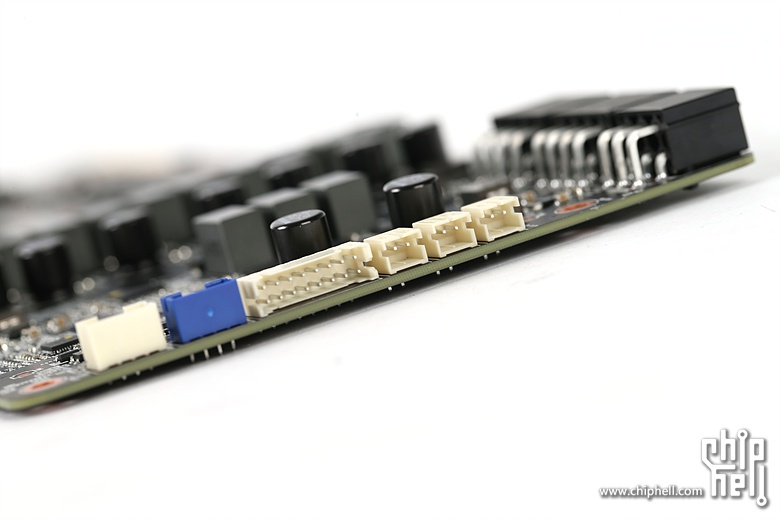

尾部配置了三个电压测量接口，支持GPU、显存、PLL电压的测量。接上附件中的接线后可以使得测量操作更为方便，比一般直接板载几个小型触点要友好许多。

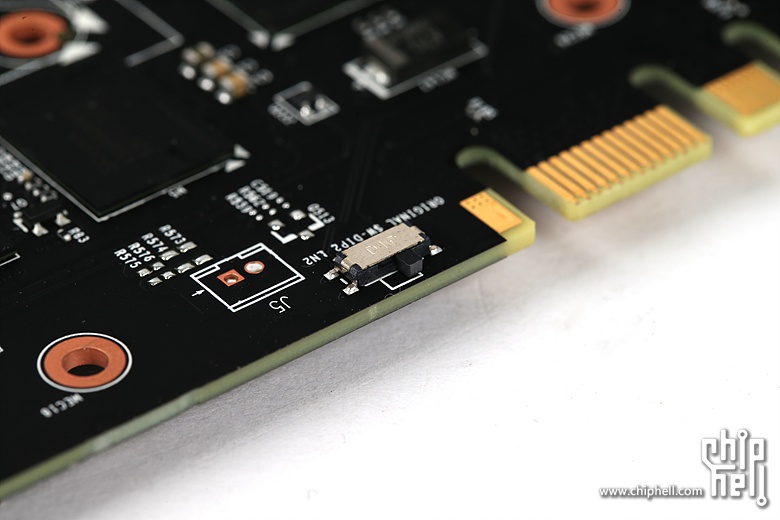

在SLI金手指旁边还有一个小型的双BIOS切换开关。副BIOS解开了功耗限制以适合极限超频。
常规的梯形的DVI屏蔽罩。
|
