产品解析

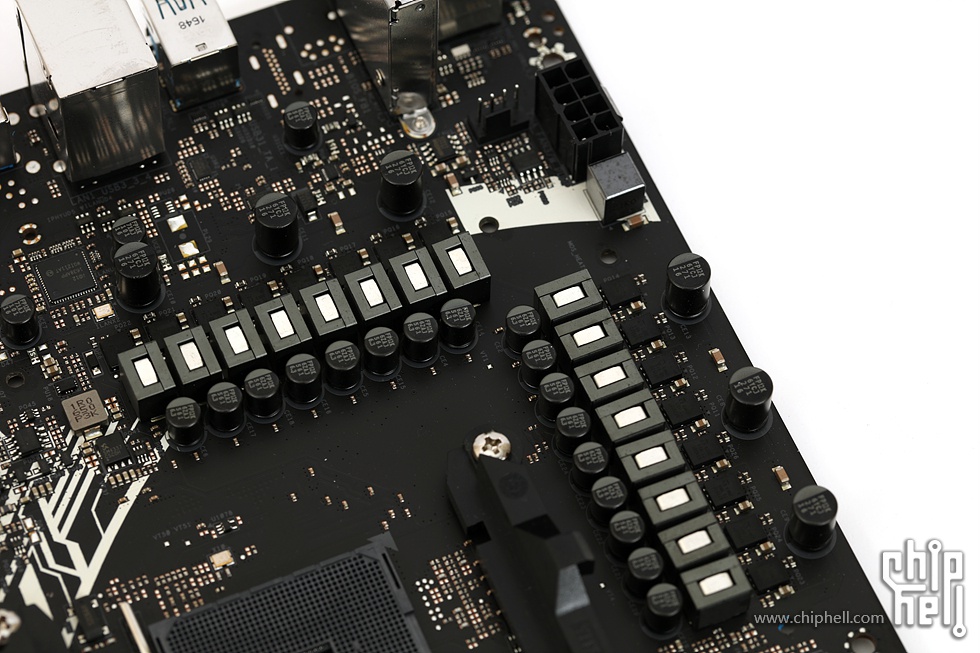

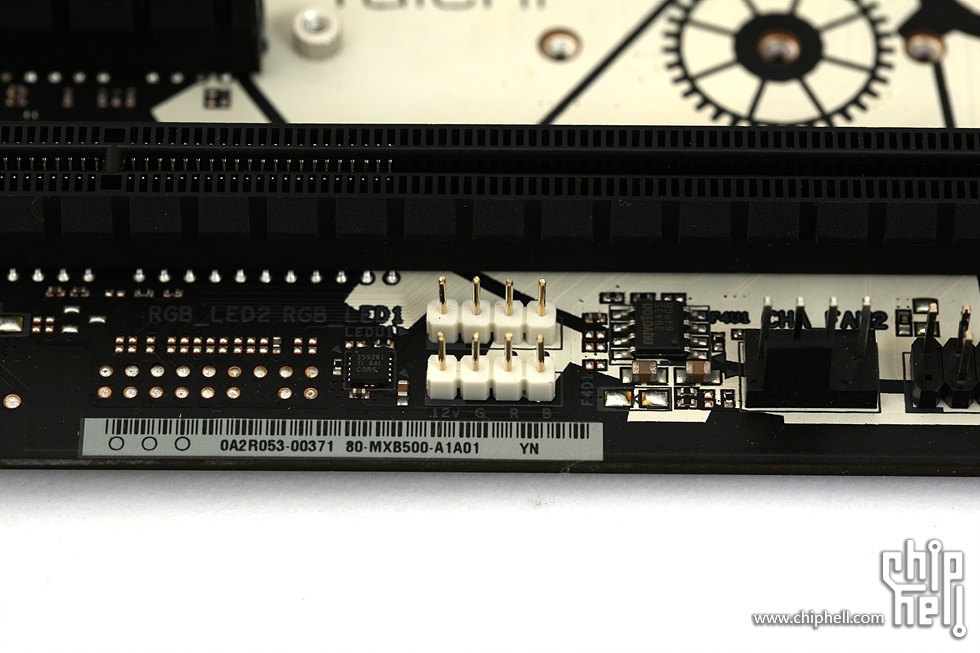

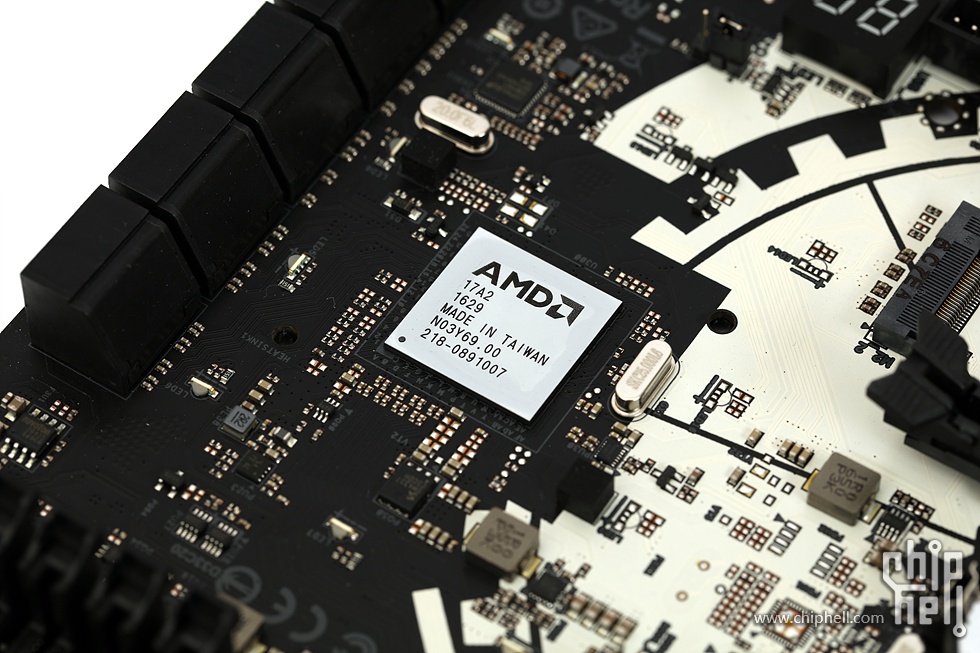

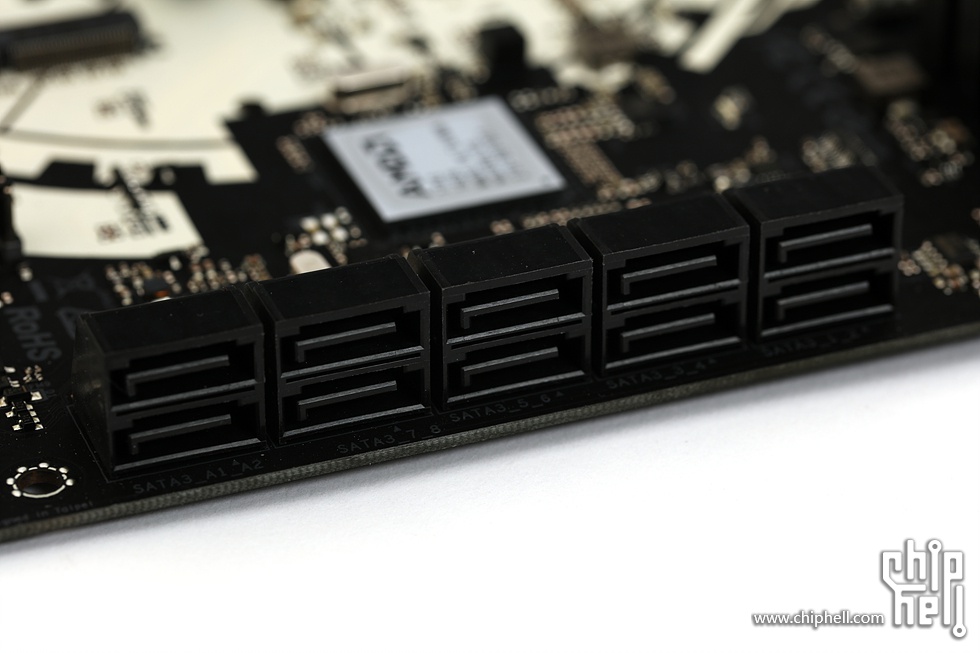

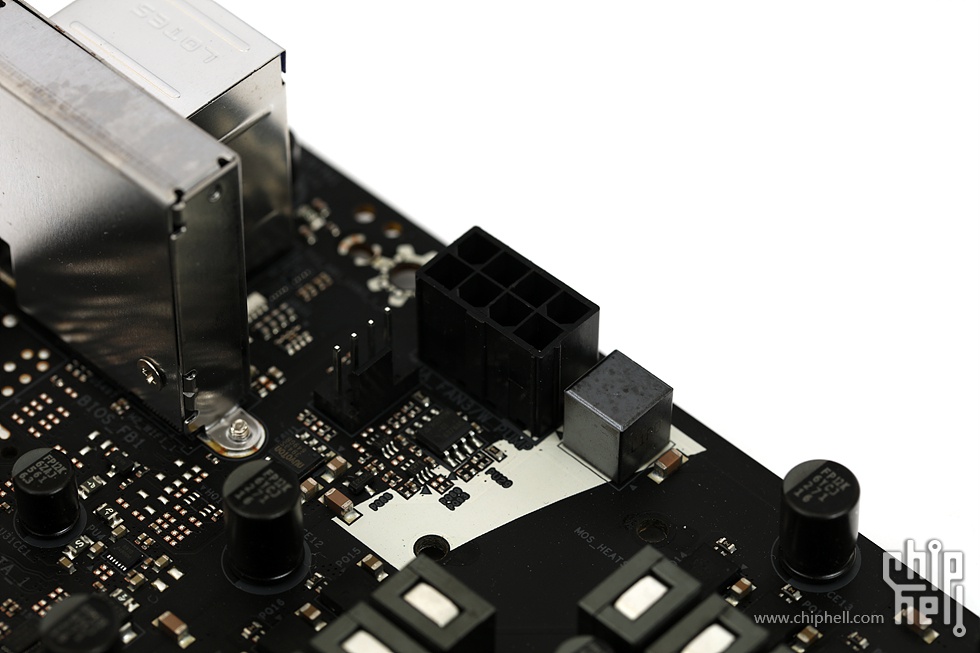

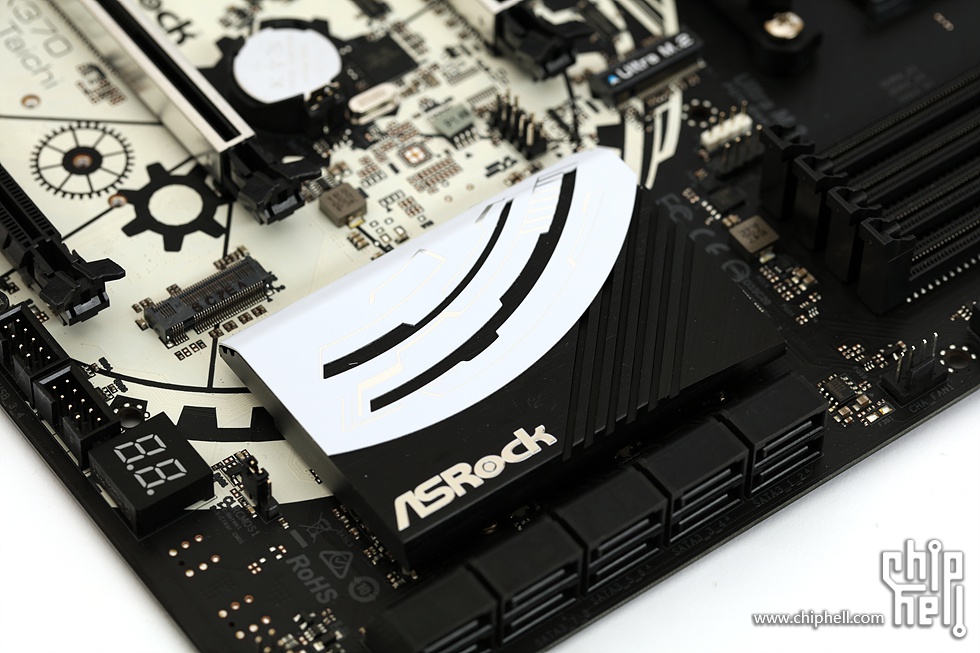

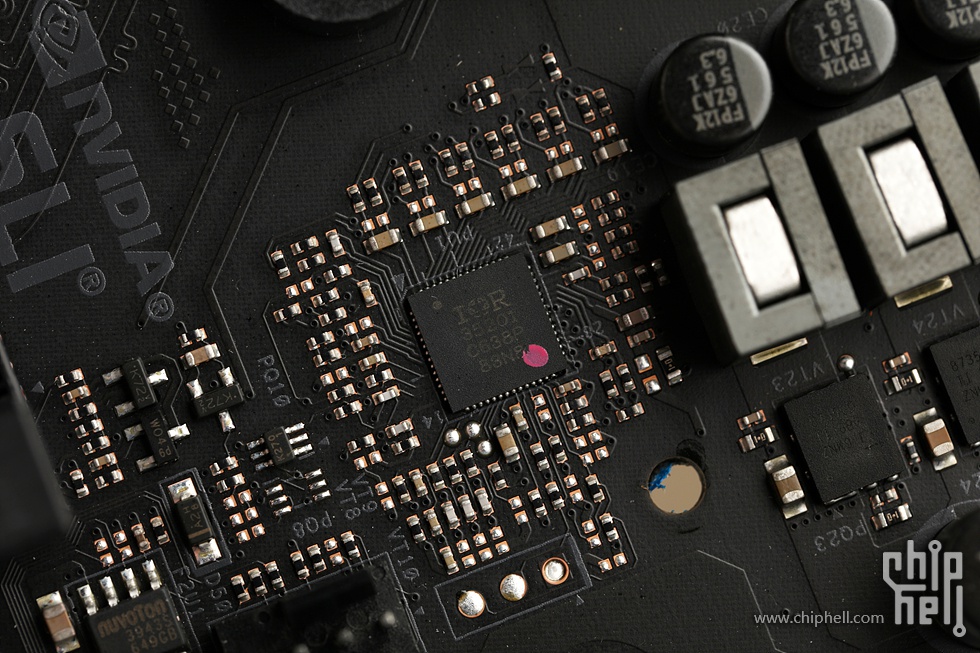

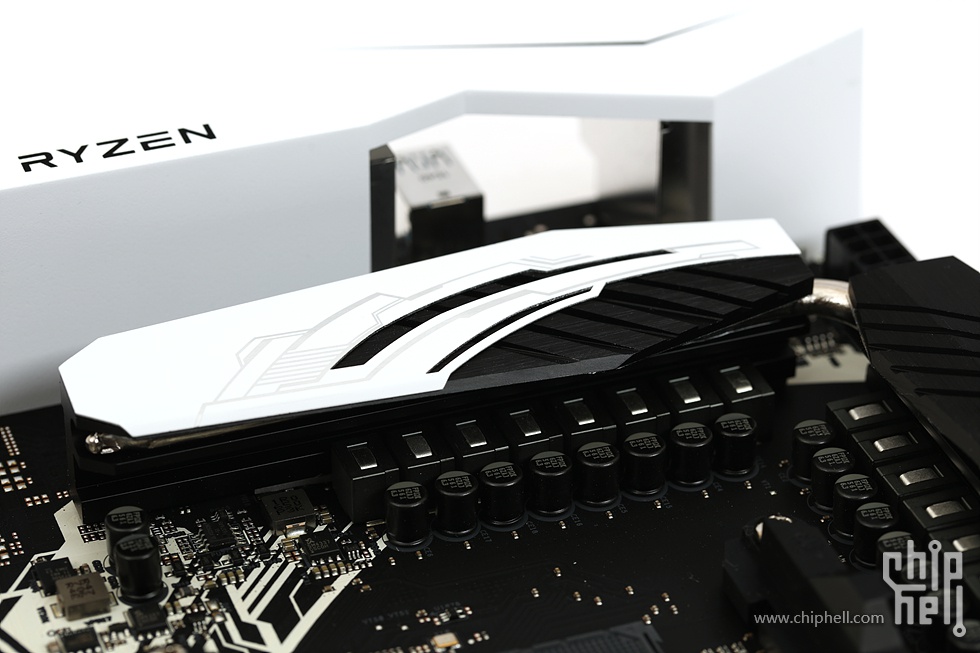

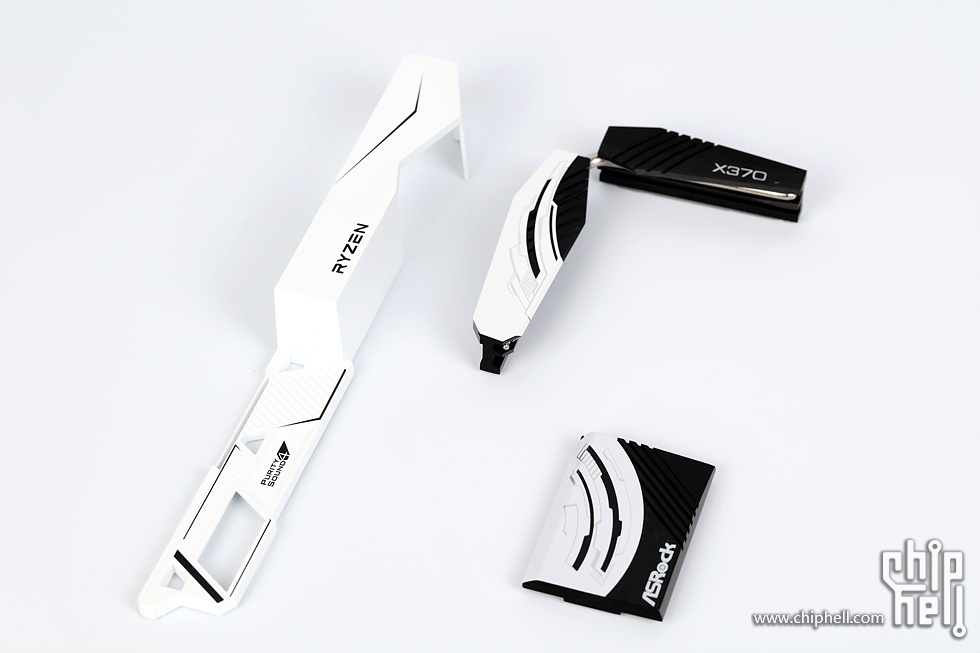

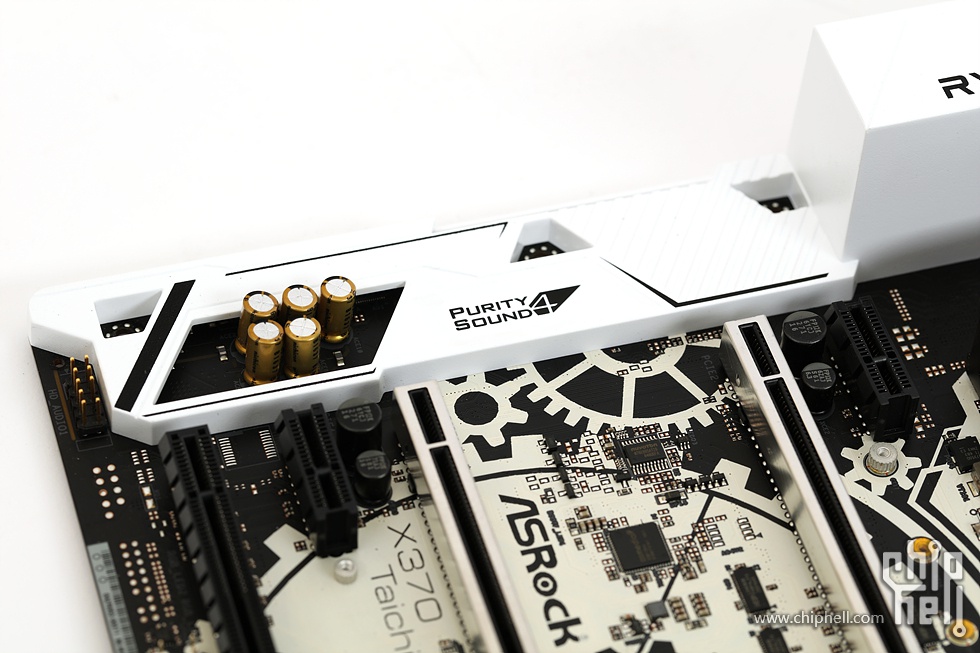

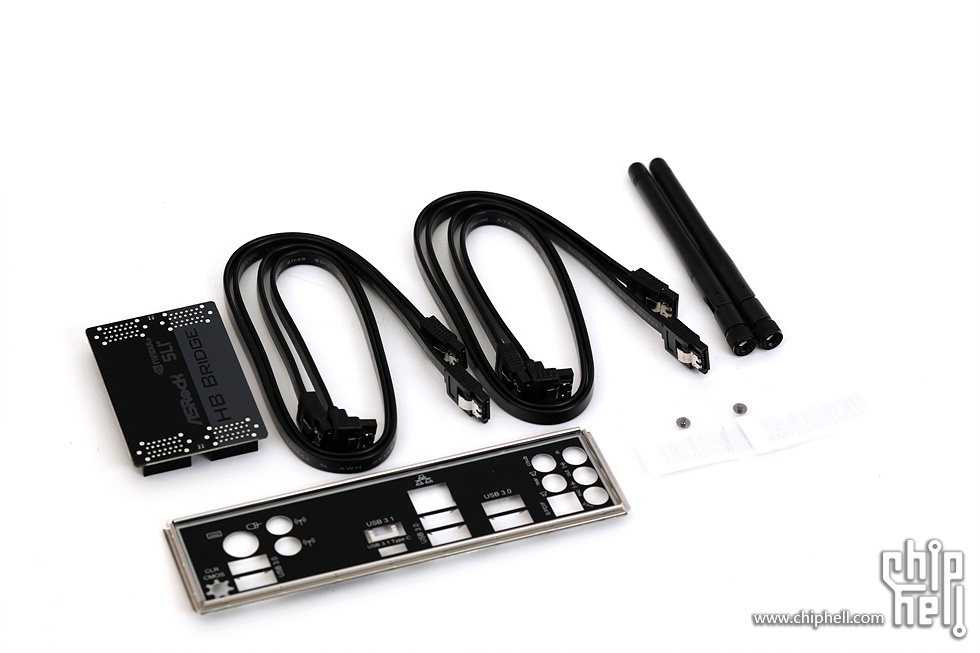

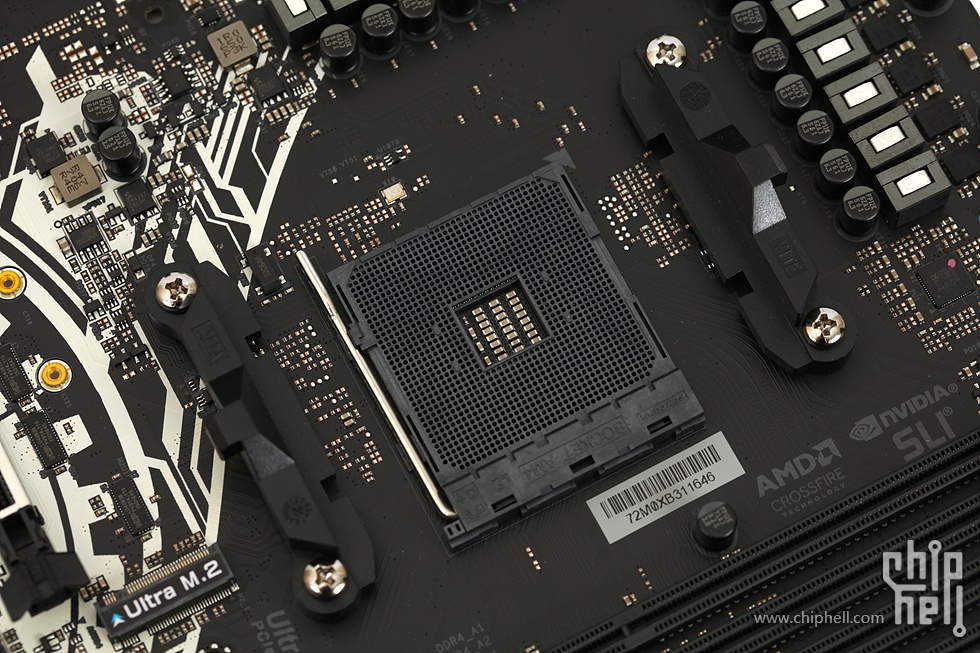

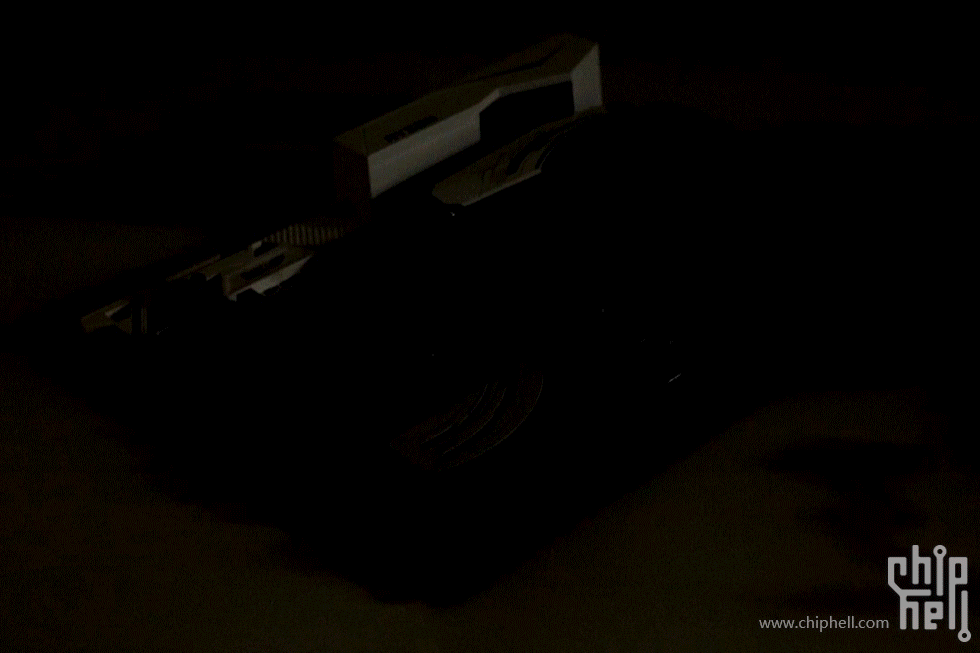

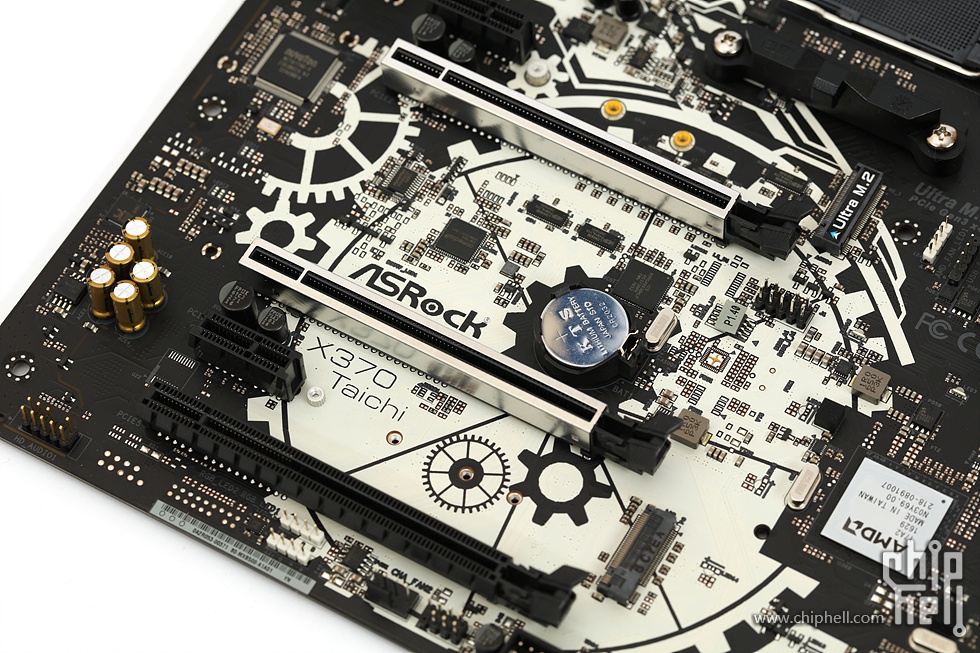

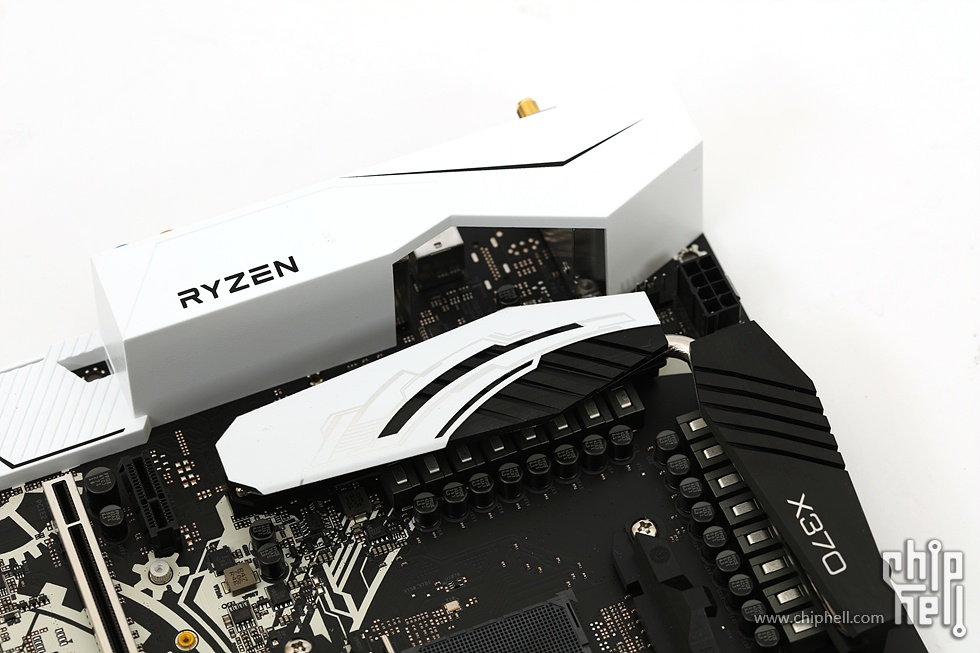

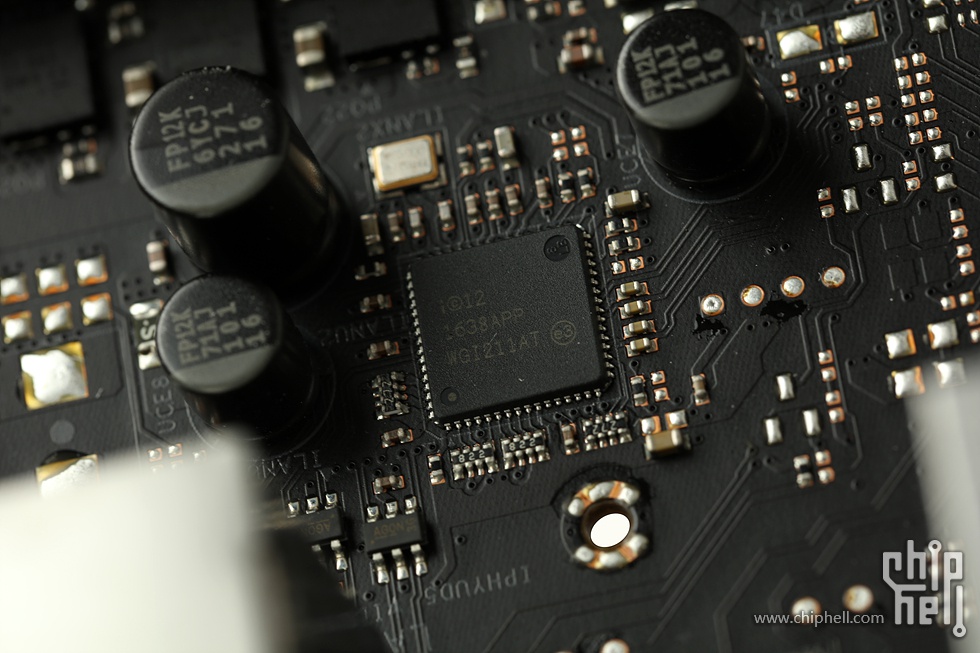

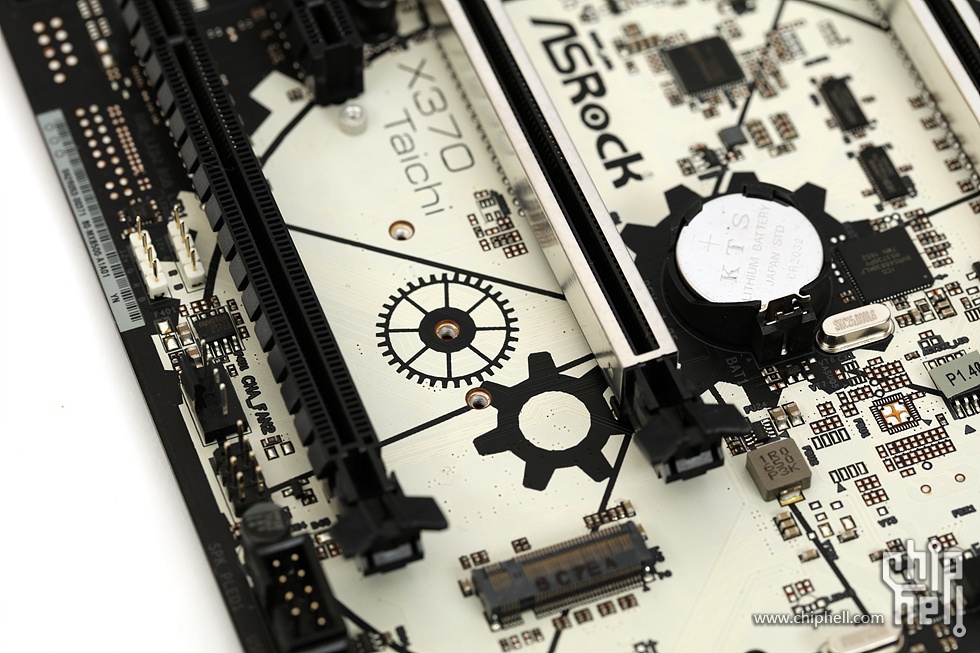

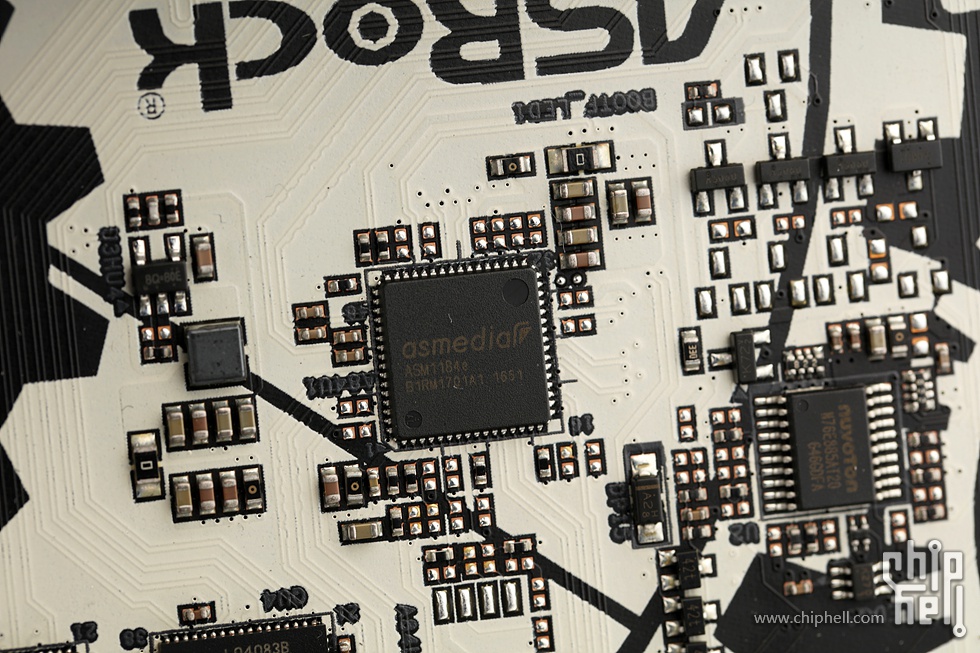

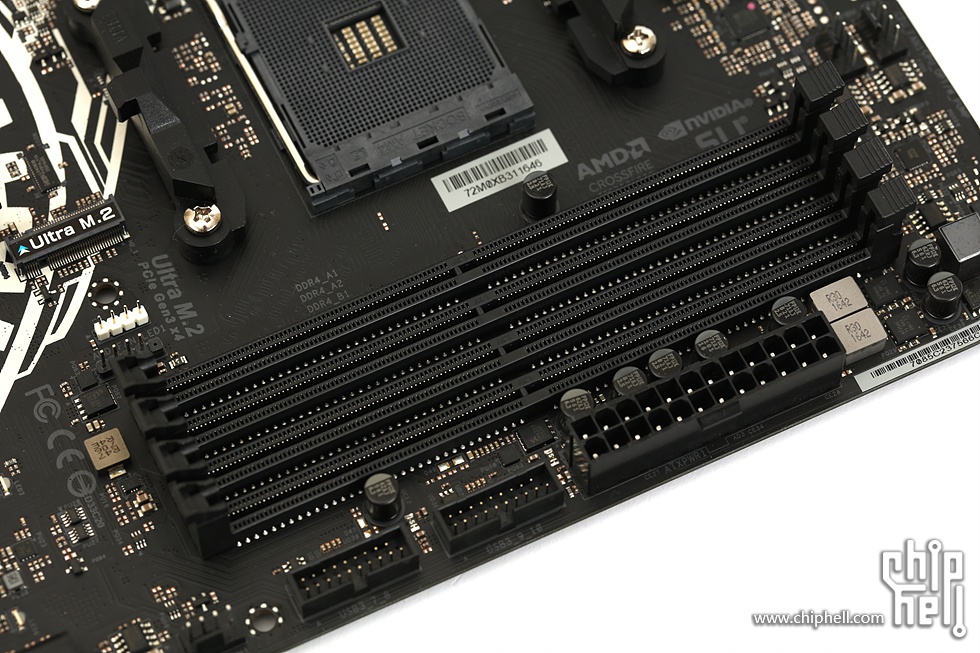

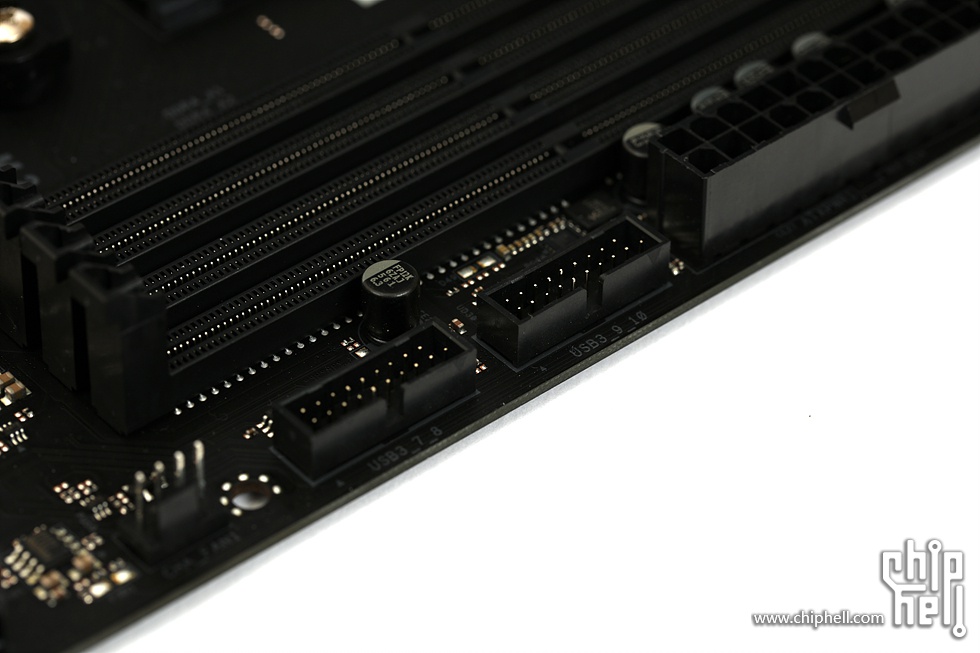

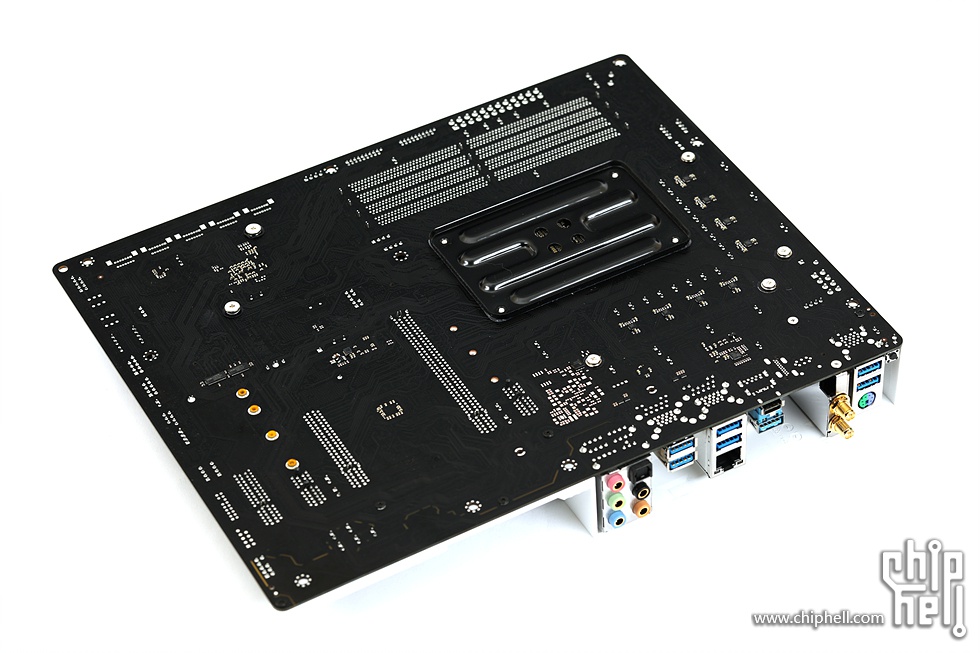

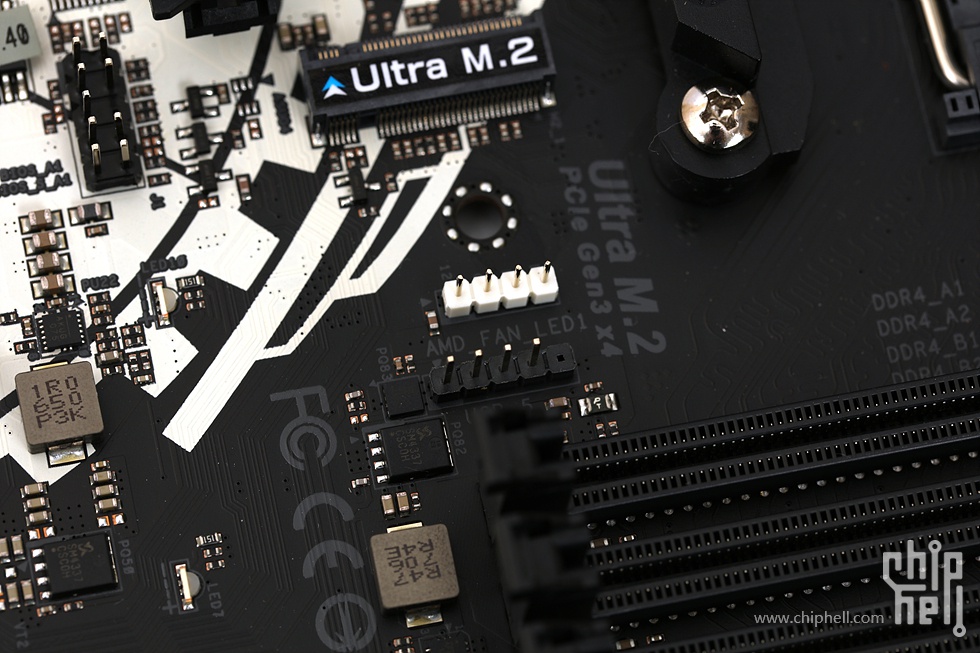

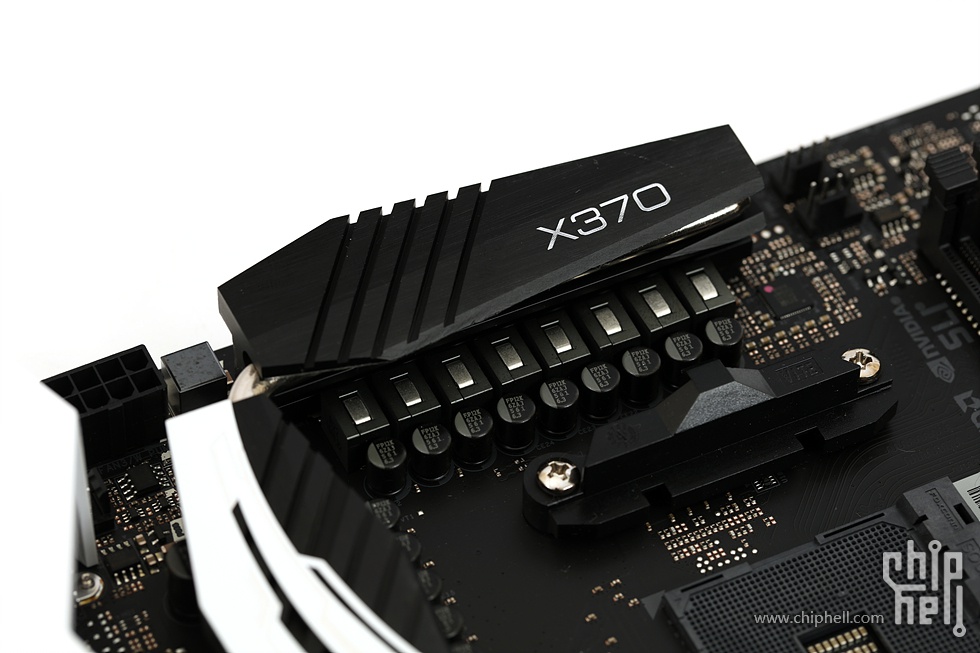

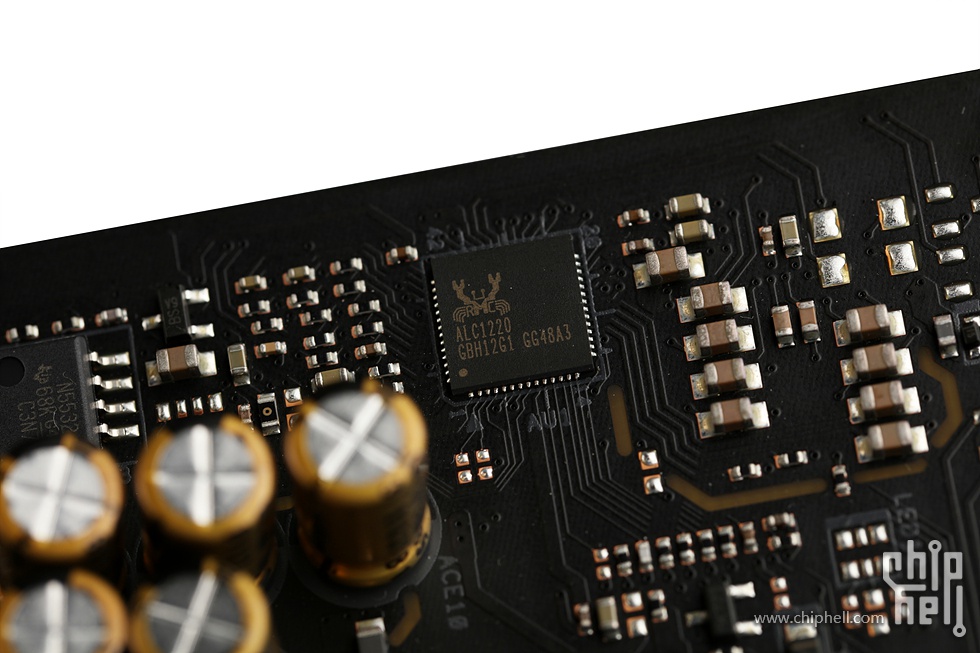

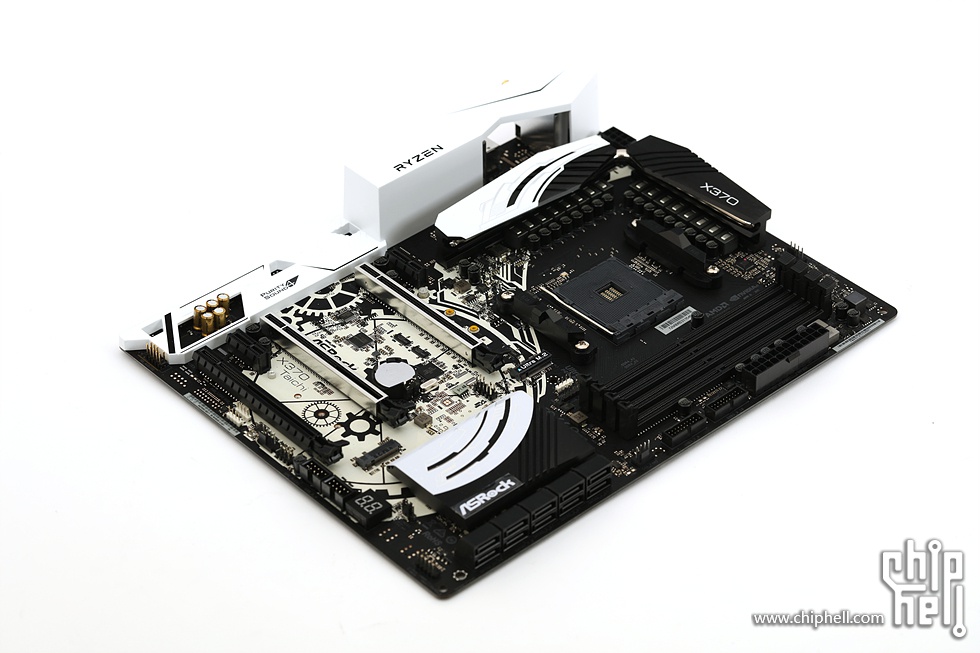

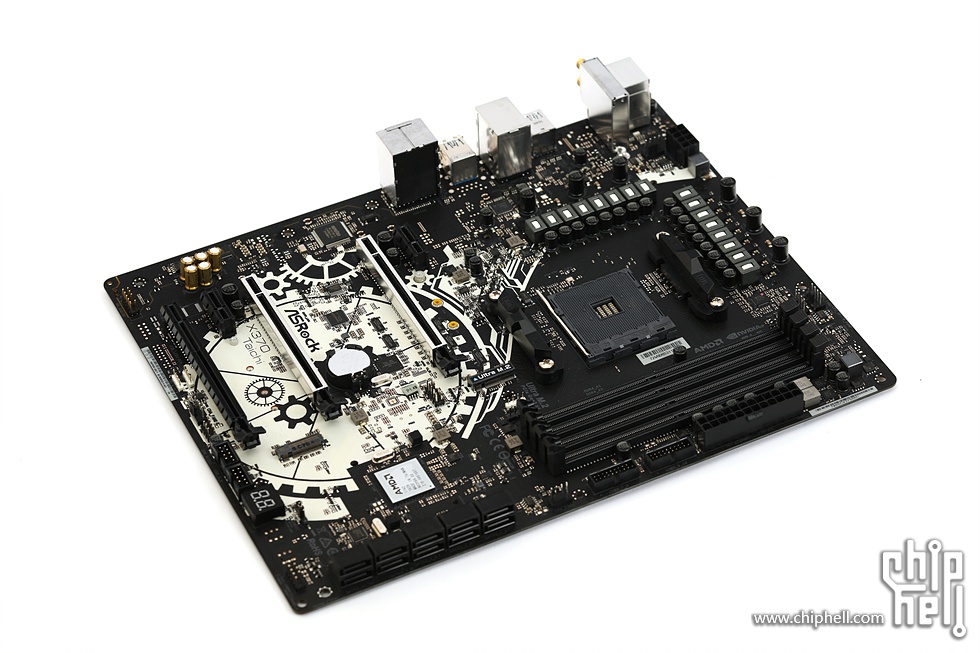

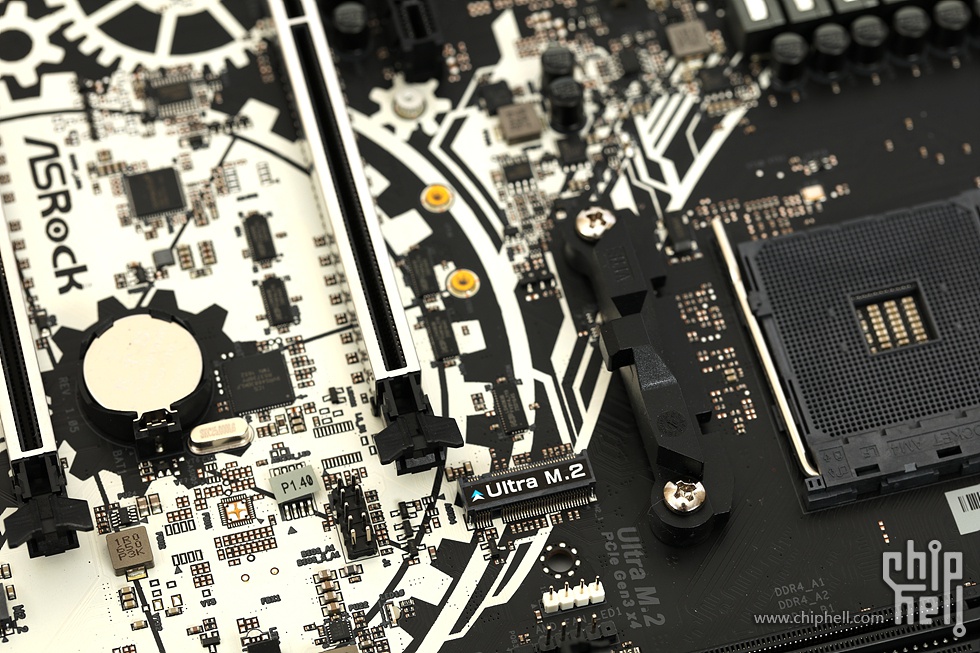

黑白相间的太极图案包装盒. 附件包括:说明书,光盘,明信片,内存安装指南,RGB LED灯效使用指南;四条SATA线,一组天线,M.2硬盘用螺丝,SLI HB连接器和正面贴了彩印标签的背部接口挡板. 主板正面.沿袭了太极一贯的风格,PCB上的太极图案印刷和黑白的配色还是能给人很强的视觉冲击. 主板背面.自带AM4的散热器背板,AMD传统. 背部接口:6个USB 3.0接口,1对USB3.1接口, 5个3.5mm音频接口和1个S/PDIF光纤输出,另外还有一个PS/2,1个LAN接口 ,1个双天线无线网卡和Clear CMOS按钮. 和系列产品一样的白色背部I/O部分盔甲,延伸至主板末端.盔甲上印上了RYZEN. 集成音频方案是基于Realtek ALC 1220的Purity Sound 4. 供电散热片的造型依旧是太极系列的一贯外观,以热管相连接. 芯片散热片,太极风格.这次在芯片组散热片之下,主板PCB上也有了灯光. 灯光效果实拍. 卸去散热片的主板.用料风格依旧是太极风格,没有因为是X370而做出缩水.配备了5个4-pin风扇接口(标注为2个CPU/水泵用,3个机箱用),其中可作为PUMP接口的输出电流可达1.5A. 散热器全貌. AMD新推出的Socket AM4 CPU插座.支持AMD Ryzen和第七代AMD APU/Athlon. 16相供电(12相CPU+4相SOC). 供电PWM控制芯片为IR35201. 8pin CPU供电输入接口. 4条DDR4 DIMM,搭配Ryzen时标称支持最大64GB的DDR4-2666 ECC和non-ECC,un-buffered内存.标称最高超频支持频率3200+Mhz. 扩展插槽自CPU位置至下依次是PCI-E 2.0 x1|PCI-E 3.0 x16|空|空|PCI-E 3.0 x16(最大x8)|PCI-E 2.0 x1|PCI-E 2.0 x16(最大x4). 所有PCI-E 2.0插槽来自于X370芯片组,而PCI-E 3.0来自于CPU,并使用了强化包边, 在使用锐龙AMD Ryzen时支持x16+x0和x8+x8两种模式,可支持双显卡NVIDIA SLI. 板载SATA接口,10个SATA 6Gb/s,其中8个来自X370芯片组原生并支持RAID 0/1/10,剩余2个来自第三方芯片支持. 板载M.2插槽,主板配备了2个.其中1个(Ultra M.2)支持的是PCI-E 3.0 x4或SATA型SSD,均最大支持2280规格M.2 SSD,而另1个仅支持到PCI-E 2.0 x4,并且该插槽与最后一条PCI-E 2.0 x16(最大x4)插槽共享带宽,如果PCI-E插槽被占用,该M.2插槽将会被关闭. X370芯片组. 前置的2组USB 3.0接头(支持4个USB 3.0接口),位于24 pin接口下方.均支持ESD静电防护. 前置的2组USB 2.0接头(支持4个USB 2.0接口),位于主板最下方,其一侧是Dr.Debug两位侦错指示灯. AMD原装散热器的RGB LED灯接口和USB接口被放置在了CPU插槽与内存插槽之间,位置非常合理,便于连接. 主板最下方也有2个4pin RGB LED灯调接口,可以通过配套软件于AMD散热器的RGB同步调色. Super I/O芯片Nuvoton NCT6779D-R. 一颗ICS外部基准频率产生芯片,提供更高BCLK频率和更精准丰富的调节,增强超频潜力.华擎称其为Hyper BCLK Engine II. ASMedia ASM1184e芯片,用于将PCI-E通道扩充为其他形态. ASMedia ASM1061芯片,为主板提供了2个额外的SATA 6Gb/s接口. Realrek ALC 1220芯片,搭配Nichicon Fine Gold电容和TI NE5532耳放.支持输出阻抗自动检测. Intel I211-AT千兆LAN,防雷击/ESD静电. |
dong28: 如果有前置USB3.1的接口就完美了
