产品解析
红与黑的配色,可以说经久不衰也可以说略微古板.并没有和显卡一样在包装上写上”烈焰战神”.

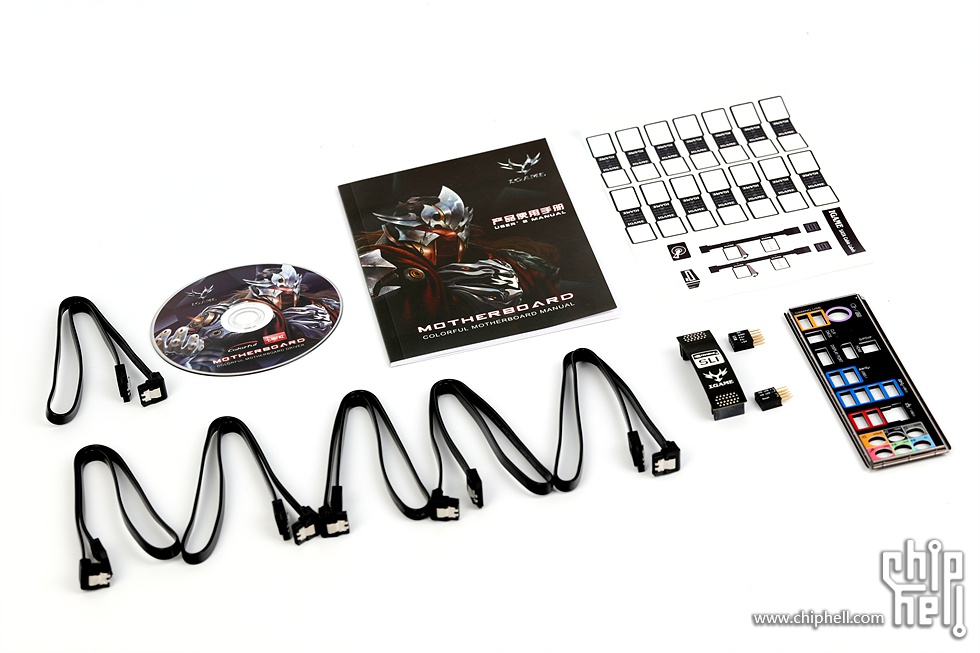

附件一览.说明书,光盘,六条SATA线,双卡SLI连接器,正面彩印背面带缓冲垫的挡板,线缆标签贴,机箱面板集线器.没有太多的附件,并且没有配备目前Nvidia使用的SLI HB硬桥.
主板正面,这次的颜色比较接近钛色,或者说枪铁色.

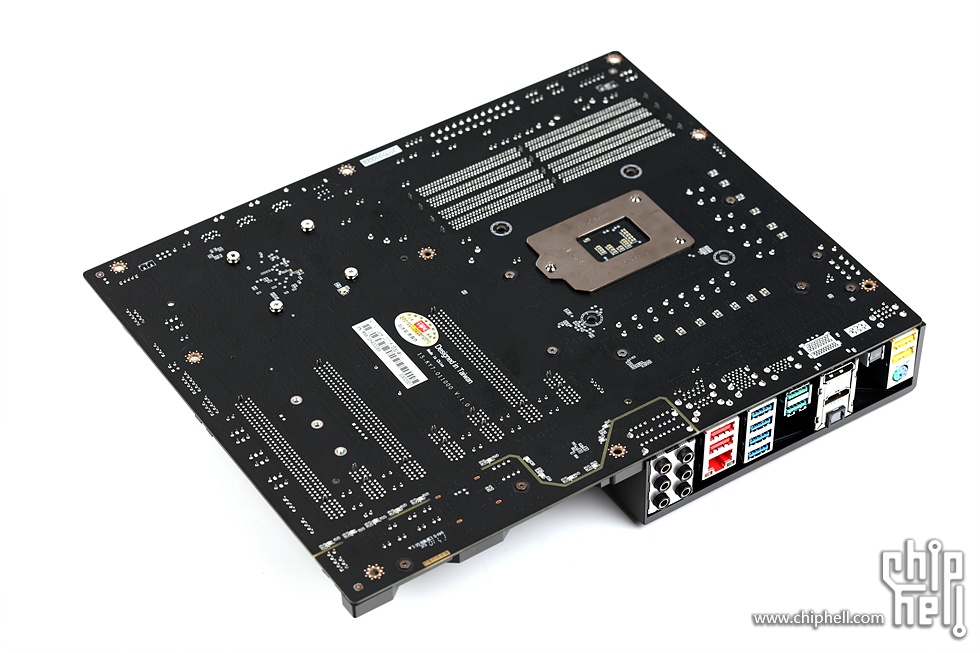

主板背面.焊点齐全但带宽不完整的PCIe插槽在之前Z170上也出现过.

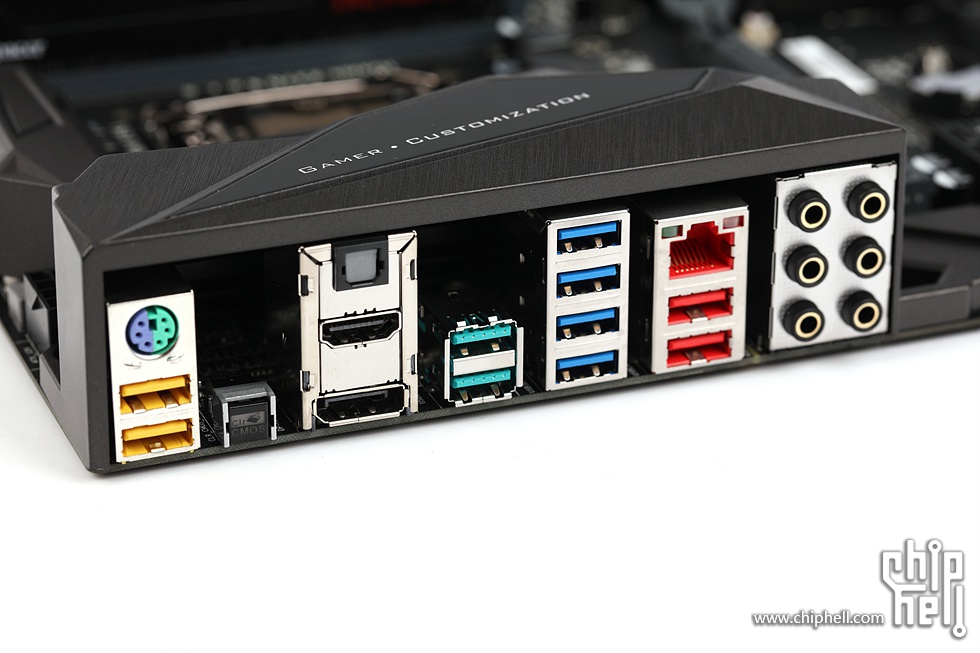

背面接口虽然算不上丰富,不过也够用.一个PS/2接口,四个USB2.0接口(黄色为电竞专用键鼠接口,红色为魔音音频设备专用接口,据说都具有玄学加成),四个USB3.0接口,两个USB3.1接口(这次终于与USB3.0区分了颜色),一个LAN接口,一个HDMI接口,一个DP接口,留个3.5mm音频接口和一个S/PDIF光纤接口.另有一个清除COMS按钮.
以热管相连的CPU供电散热片.表面其实是覆盖了塑料的装饰片.

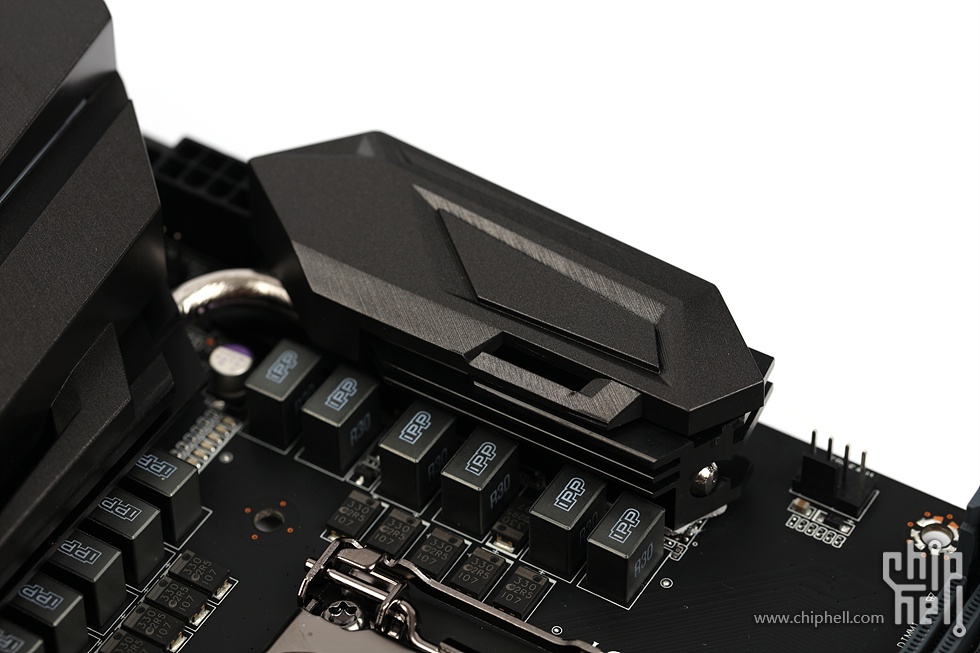

另一部分CPU供电散热片只是和塑料的I/O盔甲拼合在一起,并没有提供额外的散热面积.

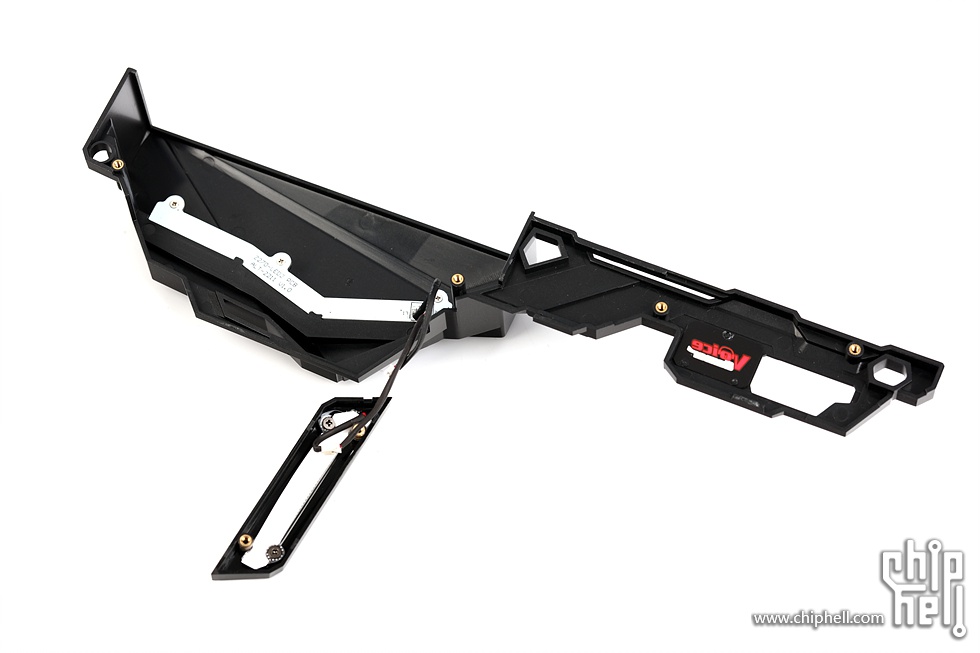

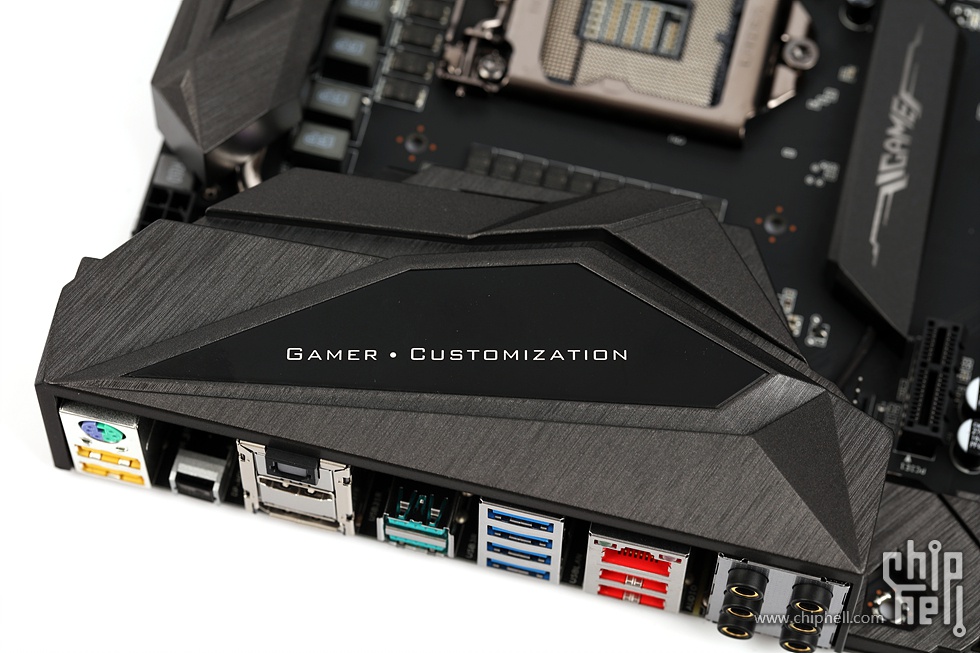

I/O盔甲.纹理和造型还算可以,不过由于成本原因是塑料制的.

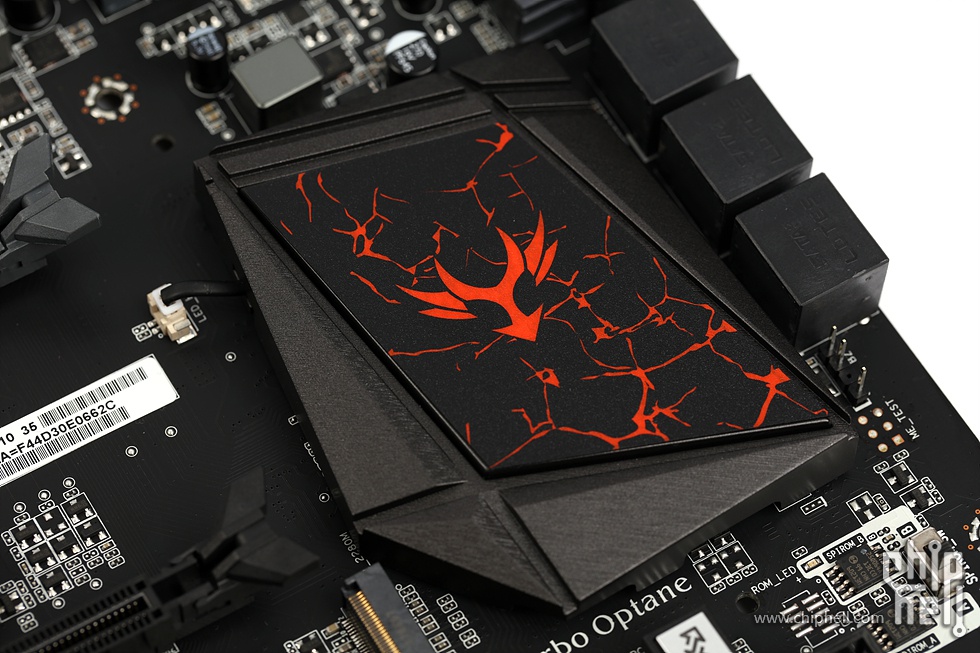

芯片组散热片.内部实际是有灯效的,效果还算不俗.

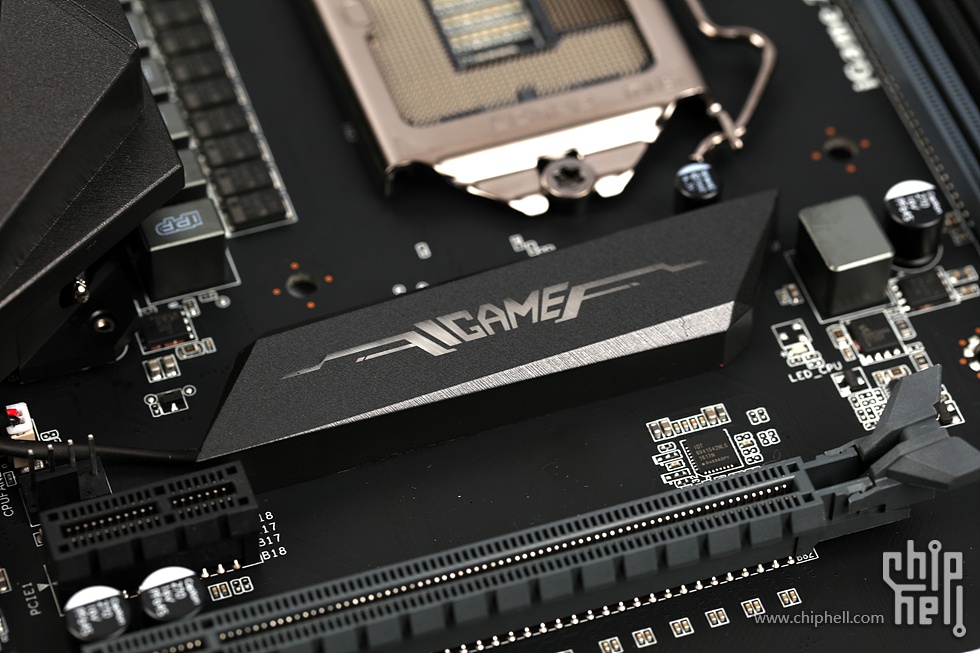

原北桥位置有一片IGAME的灯光装饰片.

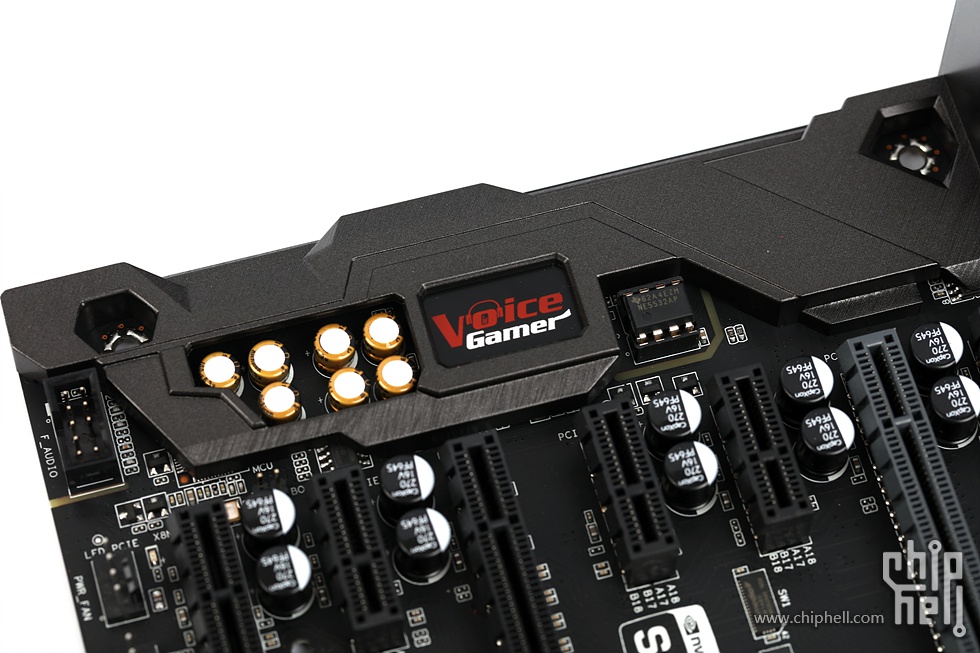

I/O盔甲延伸至声卡部分,不过该部分并没有灯效.

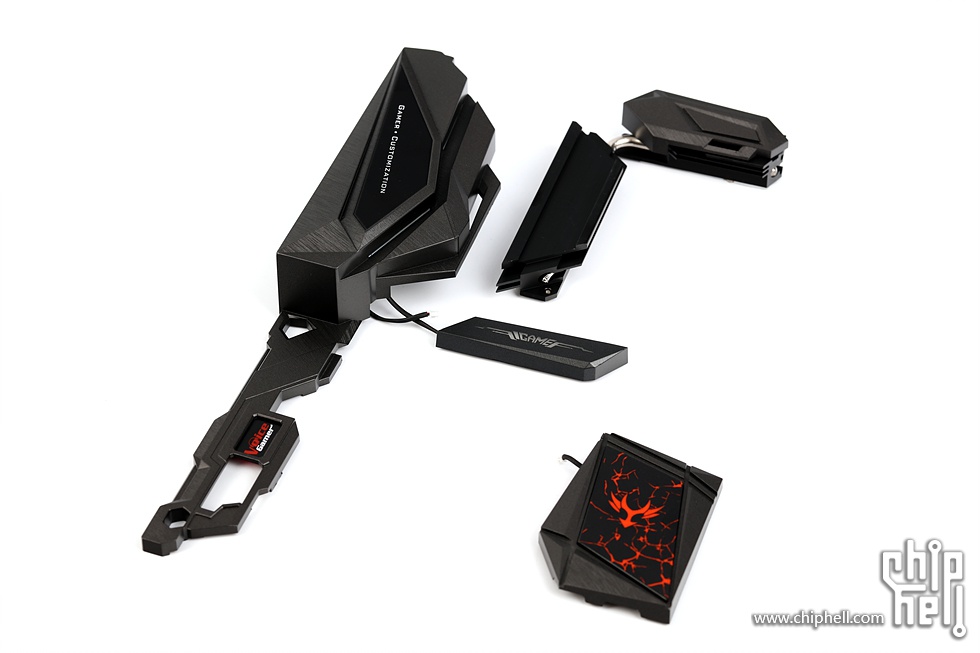

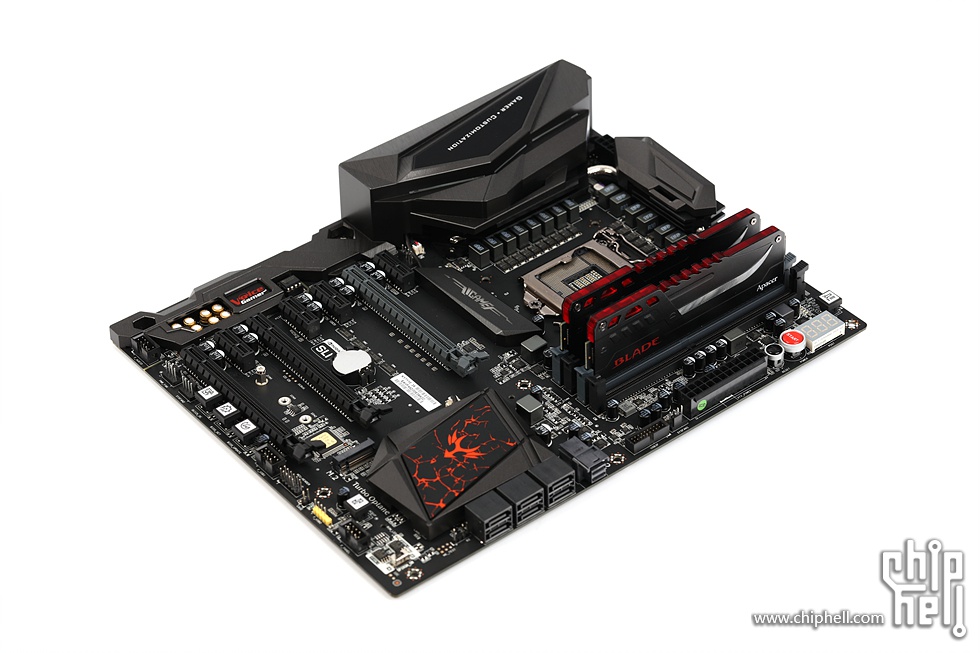

散热片及盔甲全貌.
I/O盔甲是带灯光的,北桥装饰片供电和盔甲的供电连在了一起.
灯光效果实拍,效果还算不错.

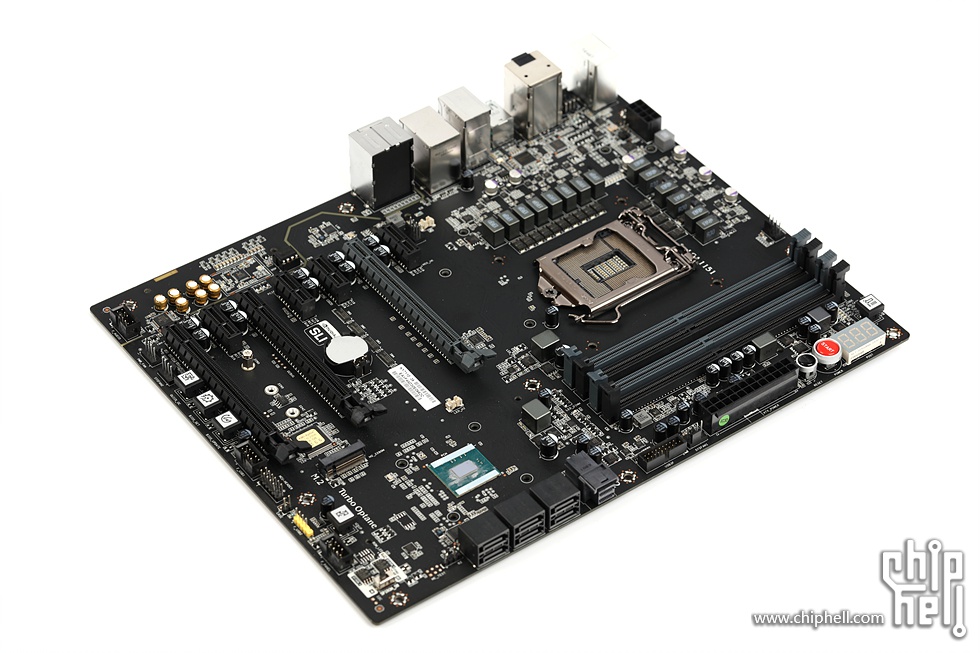

去掉散热和盔甲后的主板全貌.依旧使用黑色和灰色插槽标明主次.主板采用了6层PCB设计,板载风扇接口包括两个CPU用,两个机箱用和一个电源用,前两类支持调速.另外提供了1组USB3.0内置接口和3个(1组+1个)USB2.0接口.

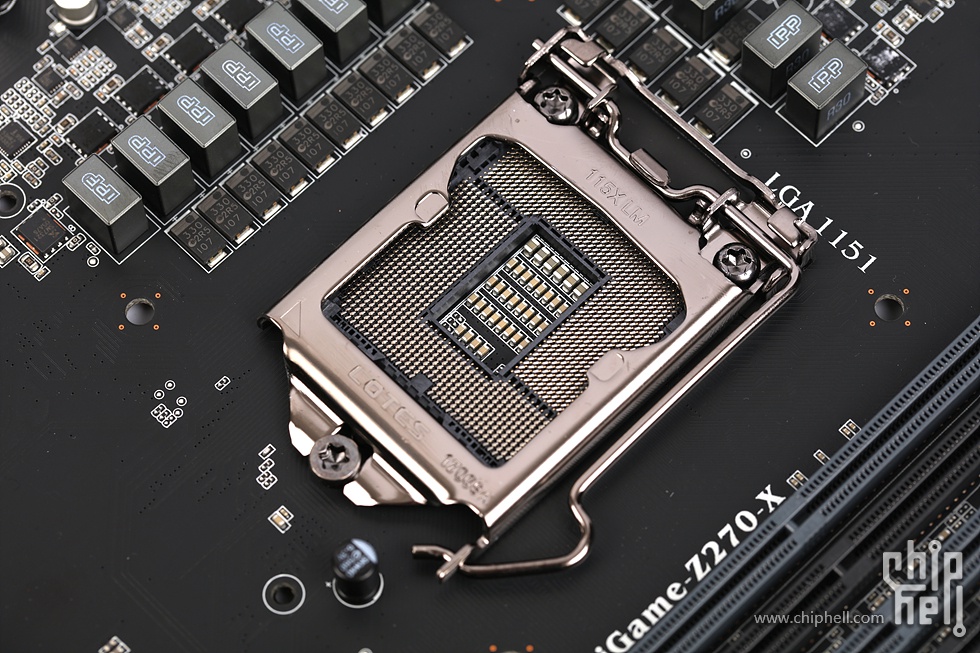

LGA 1151 CPU插槽.支持6代与7代桌面CPU.

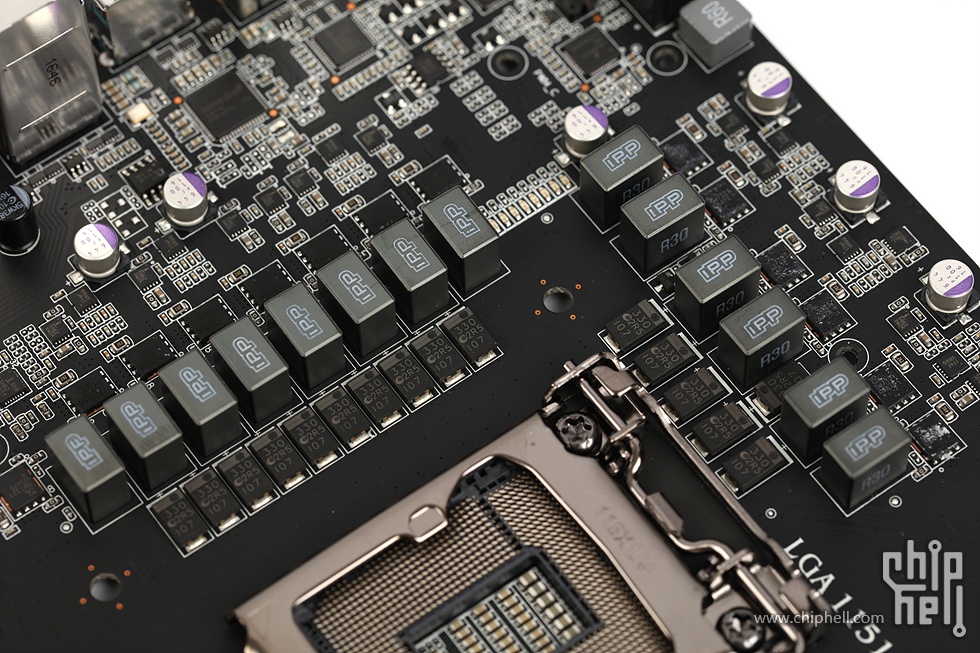

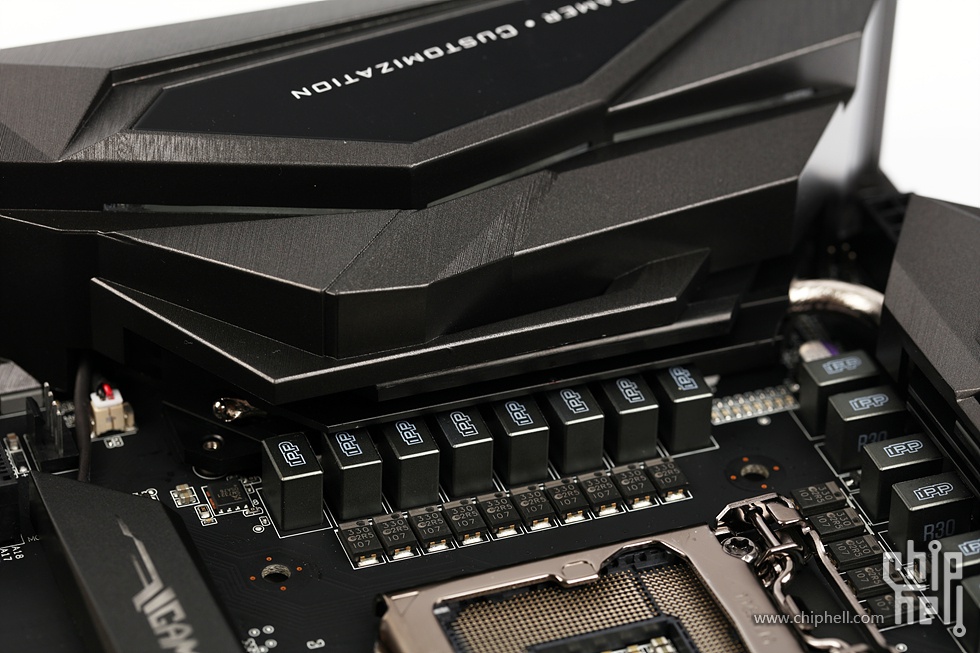

14相数字供电,实际为并联4相成8相的CPU核心供电以及3相并联成6相的CPU核心显卡供电.

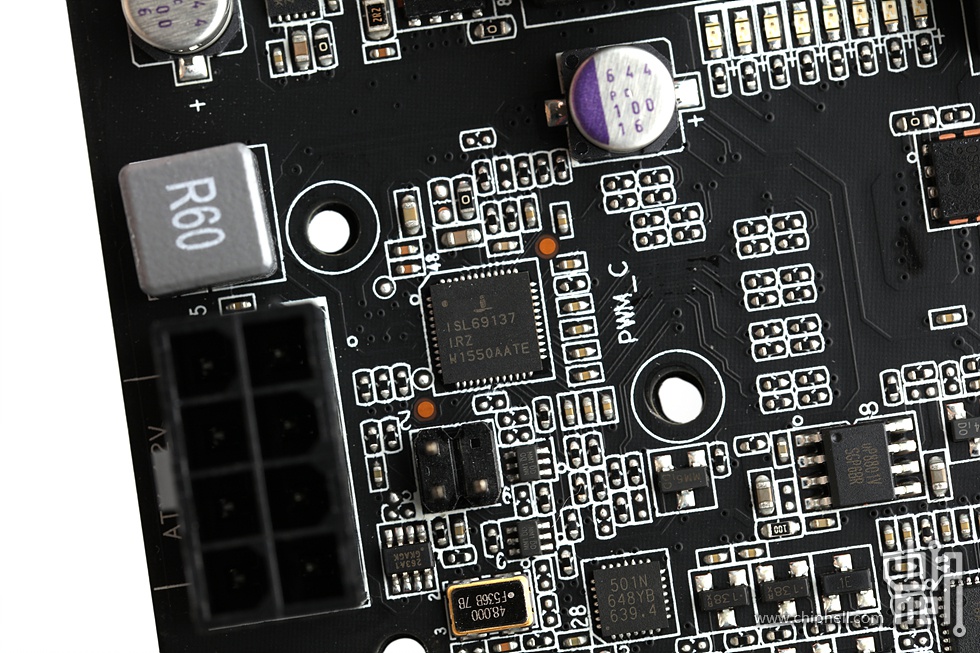

ISL69137 PWM供电芯片.

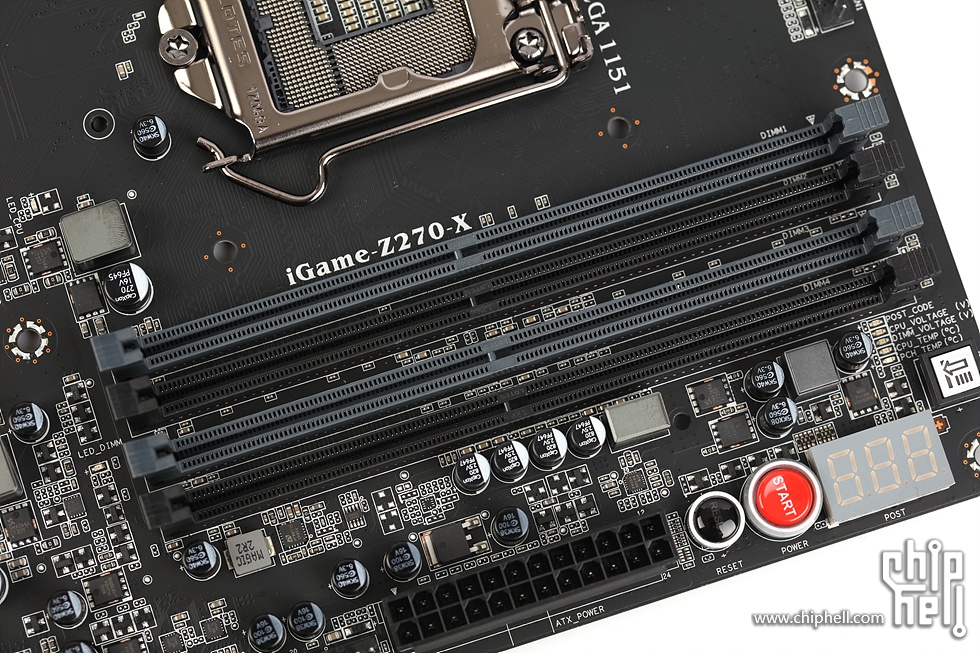

四条DDR4 DIMM,支持最大64GB双通道DDR4-2133普通内存,标称超频支持到3600MHz或更高.

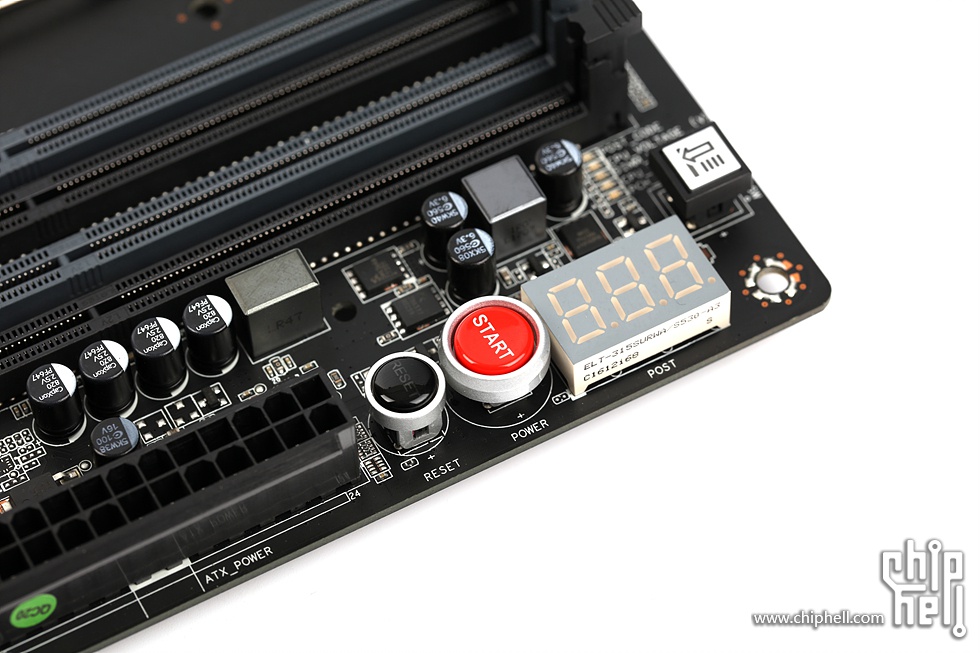

3位DeBug灯,通过旁边的方形按钮可以切换显示内容,包括DeBug,电压,温度.另外还提供了开机和重启按钮.

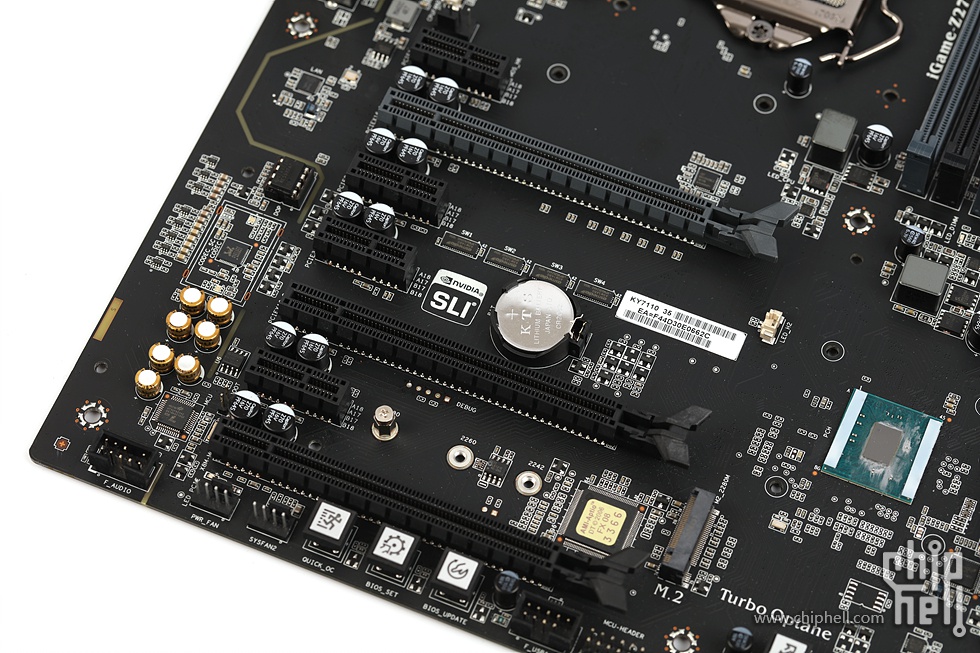

扩展槽提供了三条PCIe 3.0 x16(从上到下第一条实际最大x16，第二条实际最大x8，第三条实际最大x4，均由CPU提供)和四条PCIe 3.0 x1.

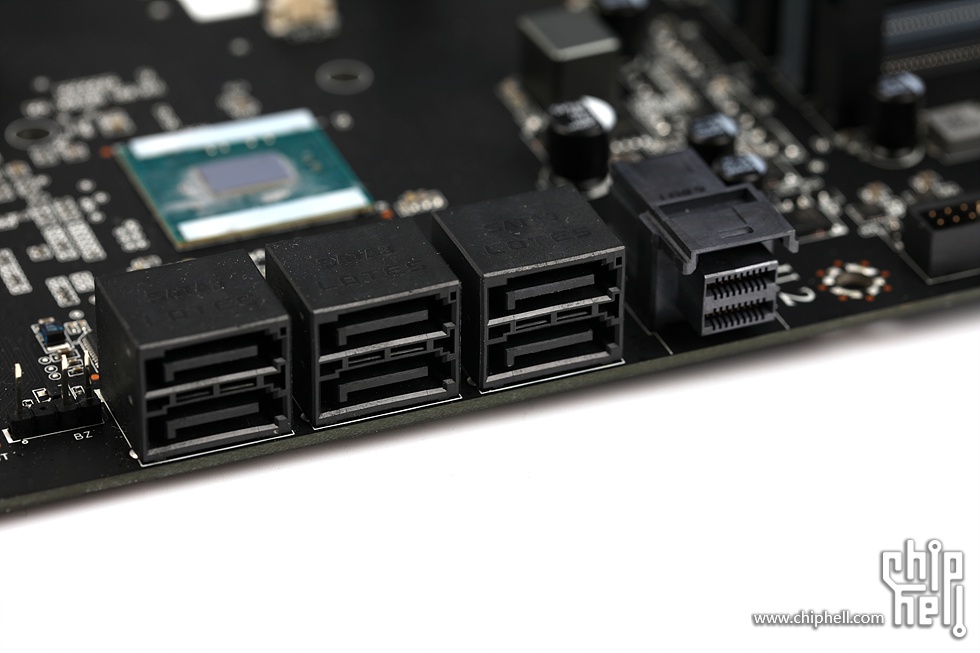

存储接口.6个SATA 6Gb/s以及一个32Gb/s U.2接口.四个原生SATA口和两个由一颗ASM1061提供的SATA口,但Z270芯片组原生拥有6个SATA 6Gb/s接口,不知道是否是将某些通道用做了其他接口.

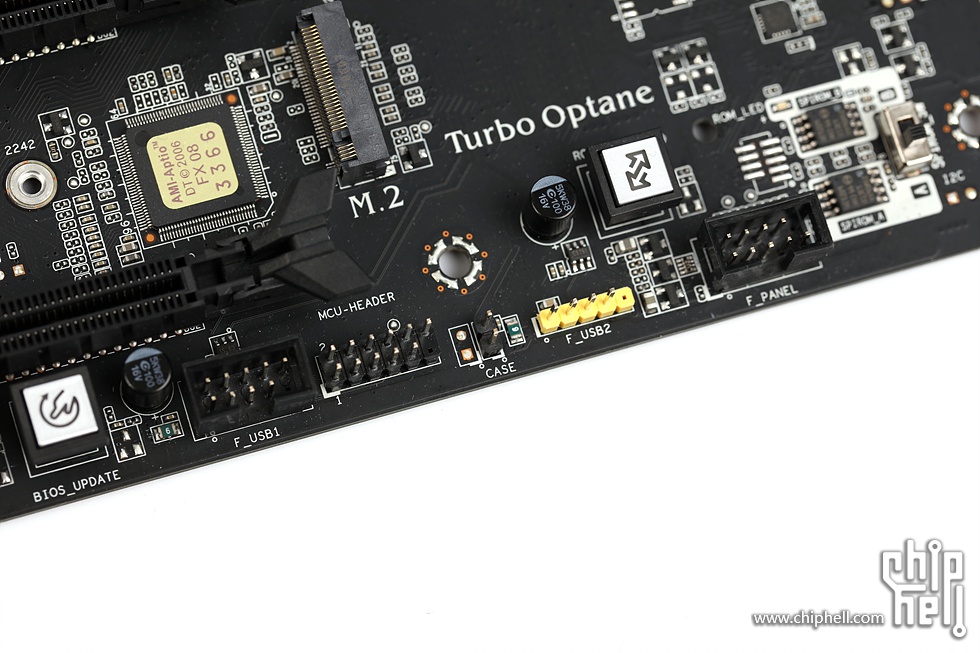

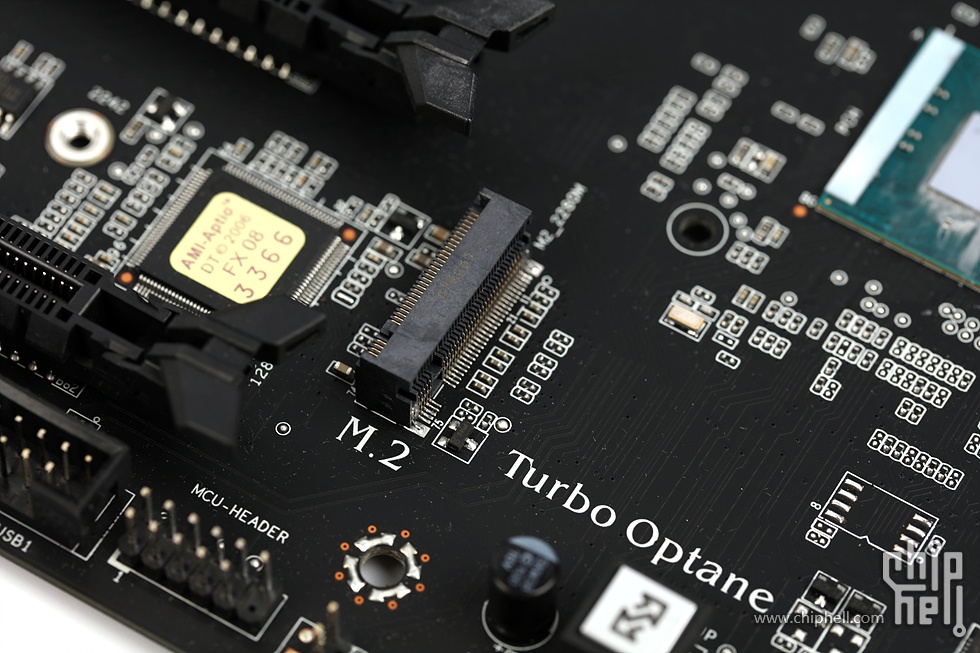

另外板载了一个32Gb/s(PCIe 3.0 x4)的M.2接口,支持Intel Optane.

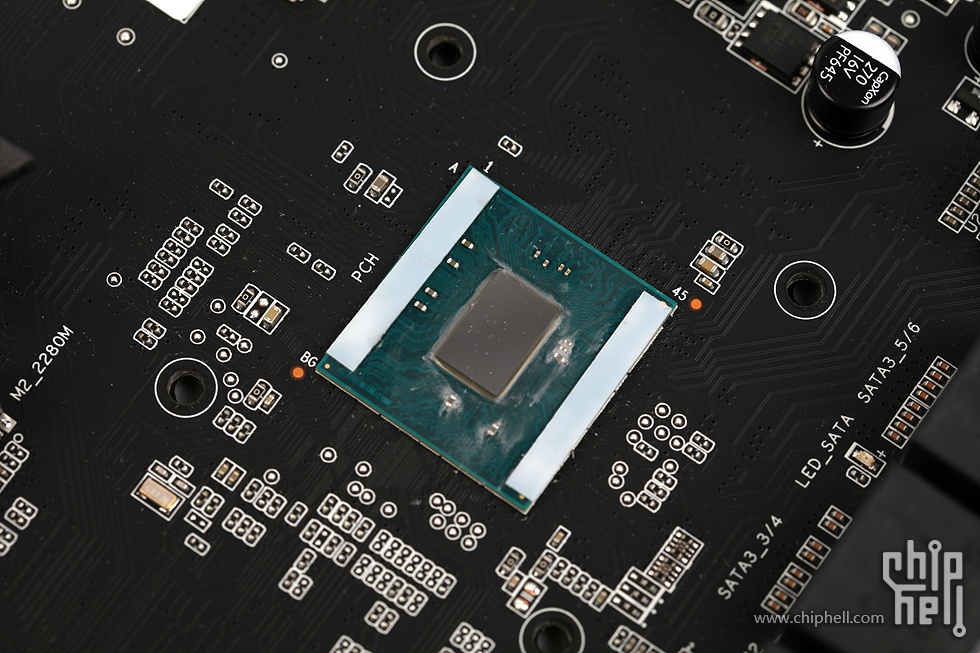

Z270芯片组.

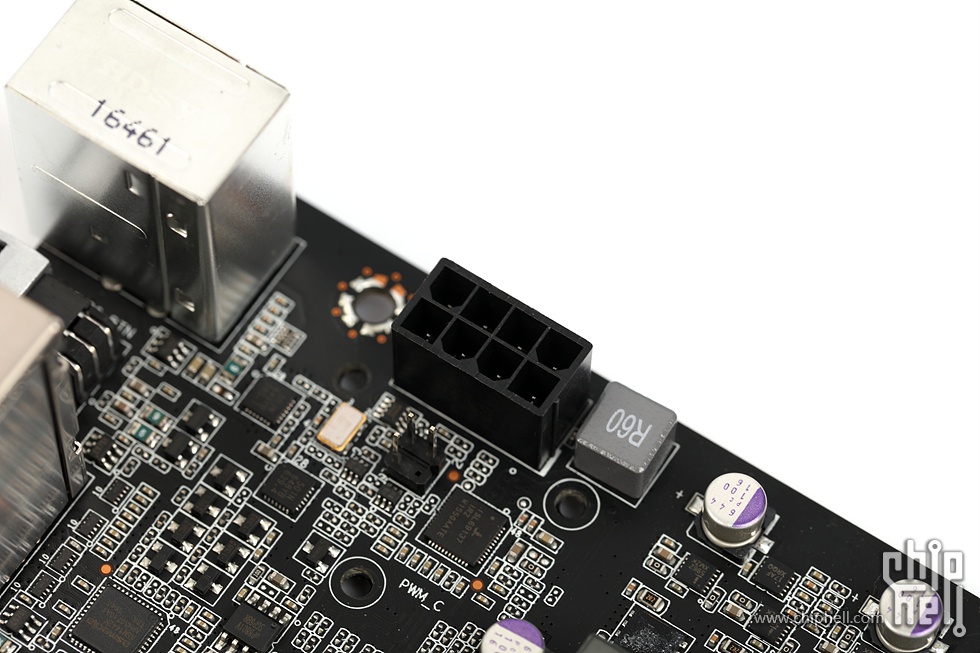

8pin CPU供电.

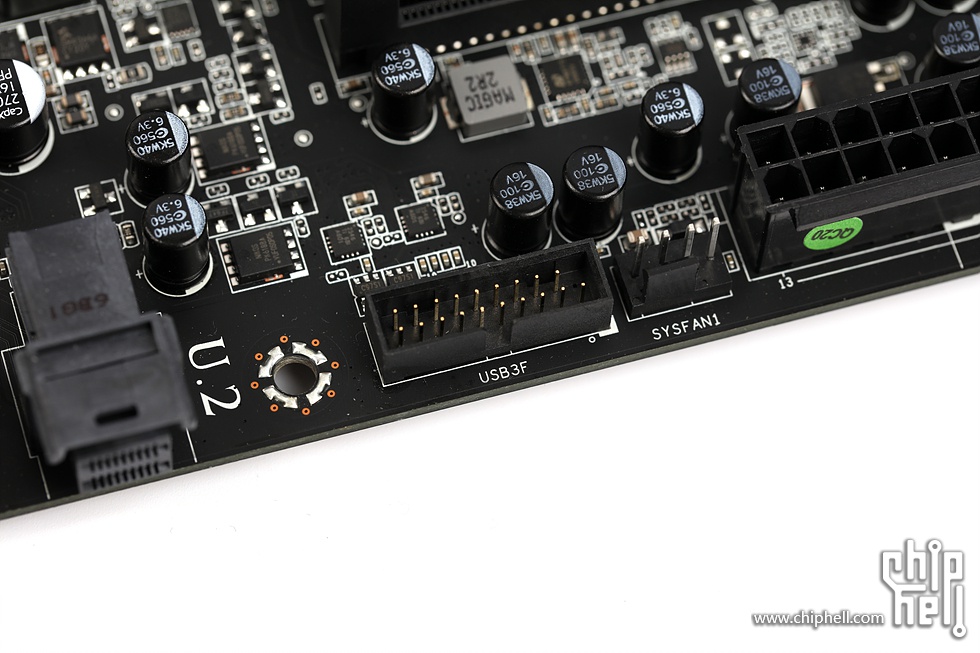

板载一组前置USB3.0针状接头.

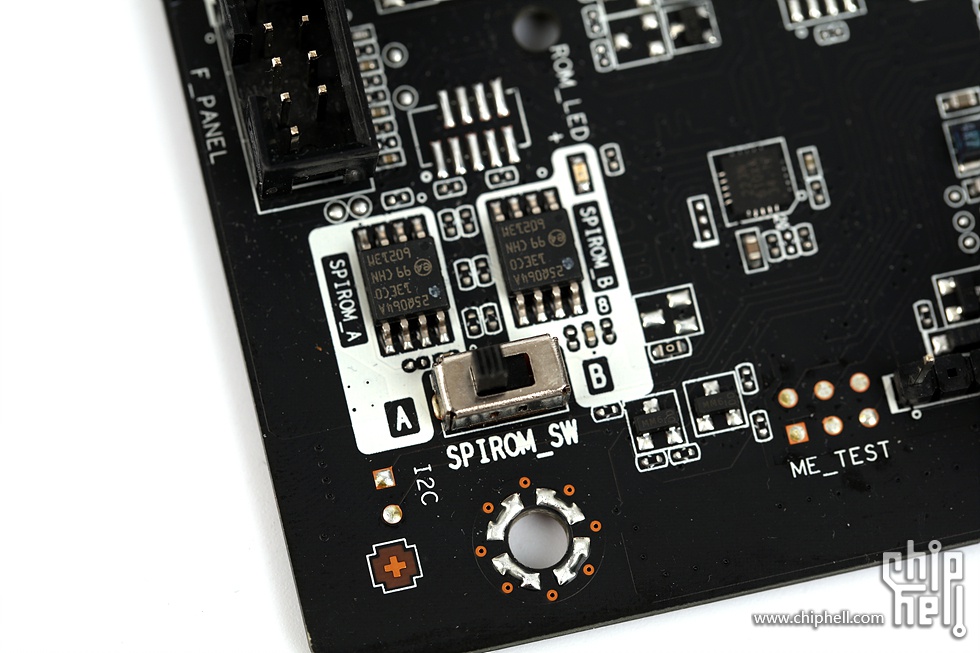

主板提供双BIOS,通过一个开关完成切换.
板载1组和1个USB2.0接头,共3个.一旁的BIOS备份按钮保证了在刷坏其中一个BIOS之后可以挽救回来.

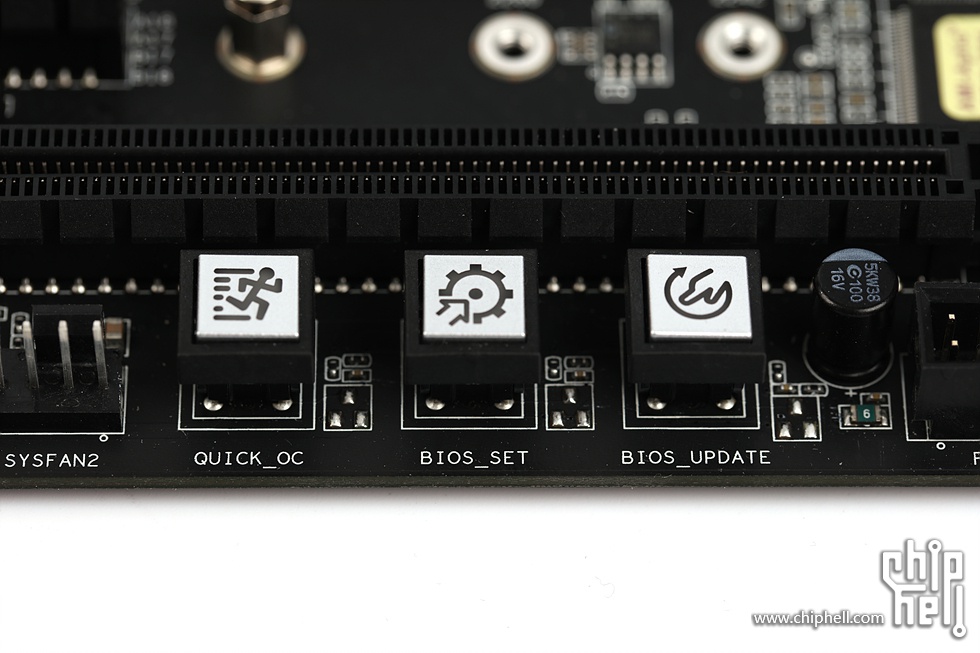

从左到右分别是重启后自动超频按钮,重启后进入BIOS设置按钮以及重启后开始刷入新版BIOS按钮(需在U盘里准备好指定文件名的ROM文件).

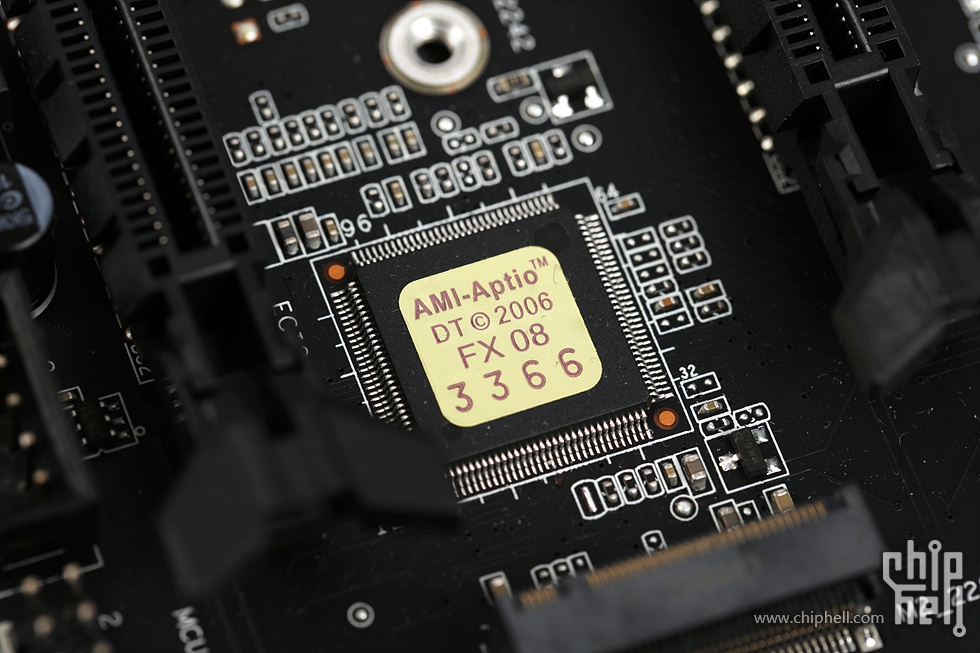

AMI-Aptio DT2006芯片,提供对于EFI BIOS界面的支持.

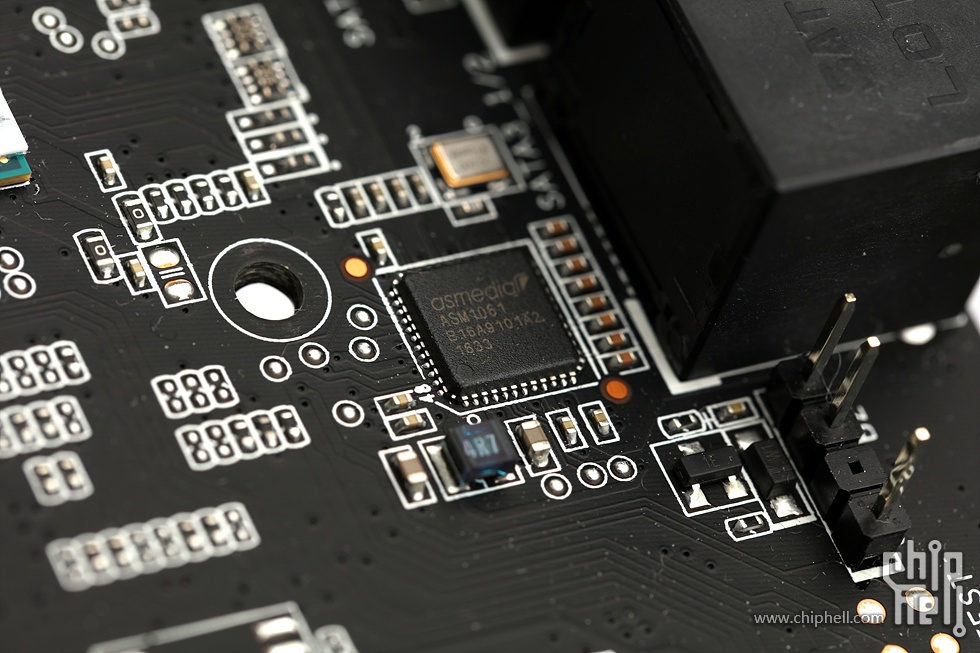

ASMedia ASM1061芯片.提供额外两个SATA 6Gb/s接口.

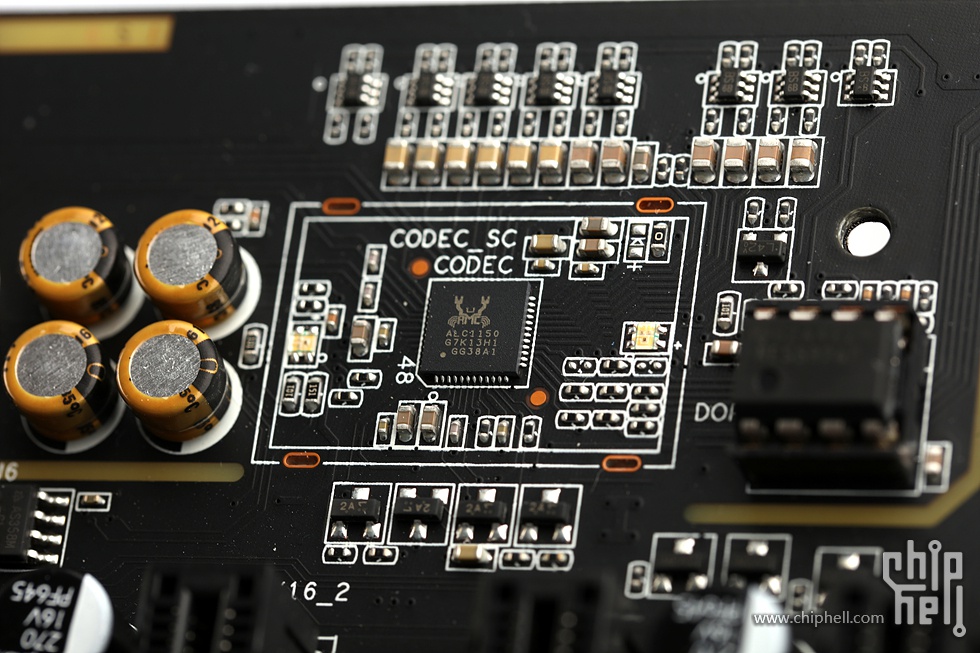

基于Realtek ALC1150的集成音频方案,搭配滤波电容和NE5532AP运放.

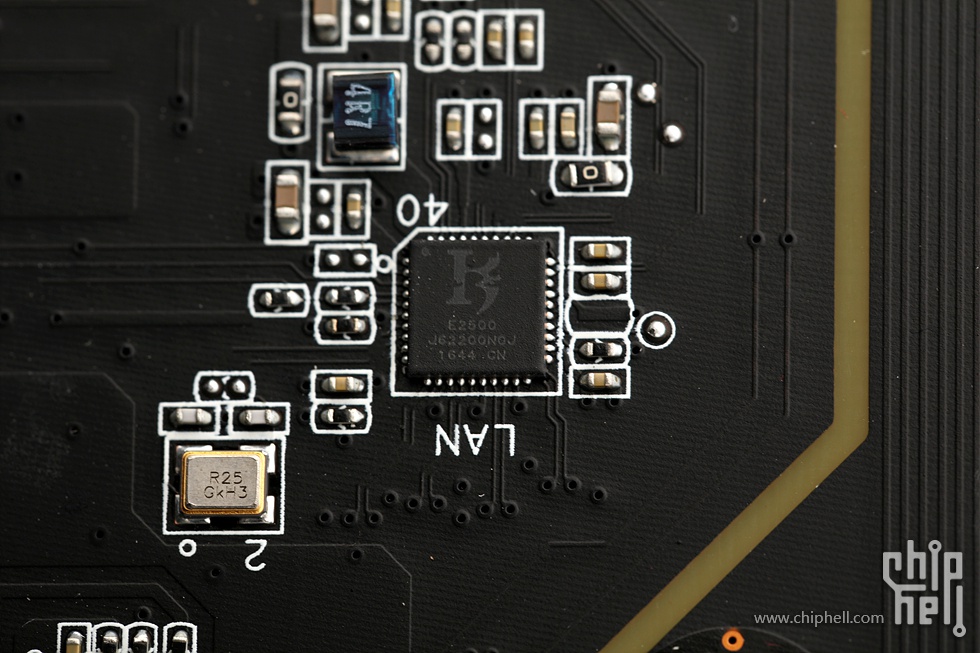

Rivet Network Killer E2500杀手千兆网卡芯片.

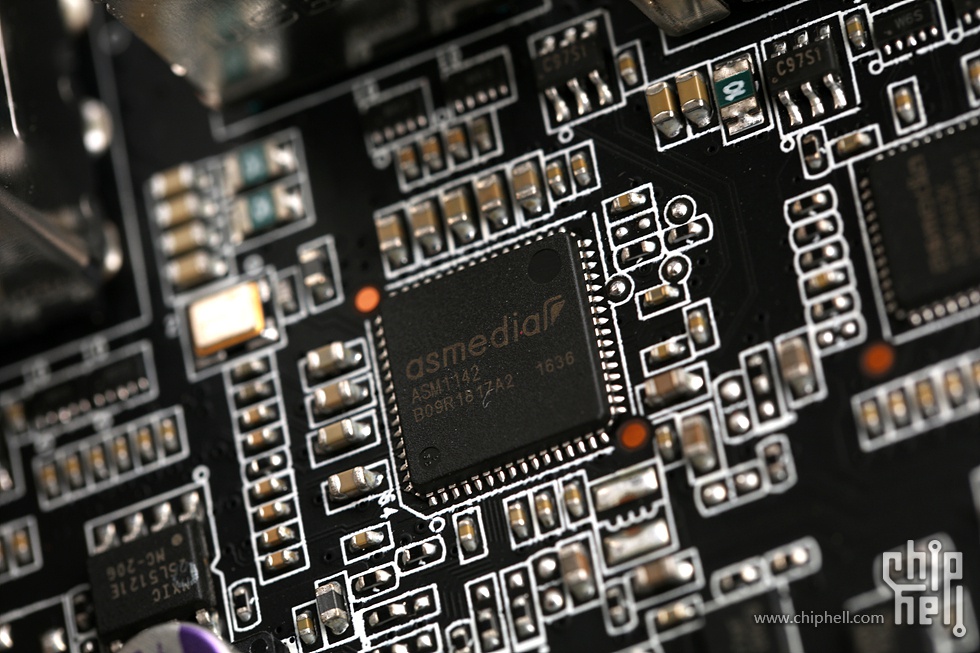

USB3.1支持采用的是主流的ASMedia ASM1142芯片.

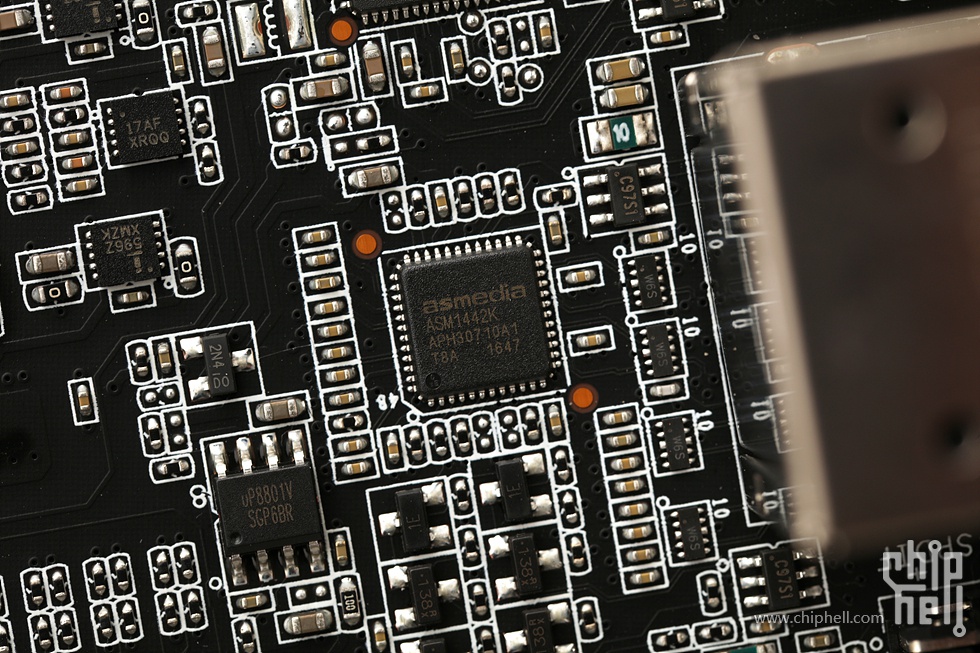

ASMedia ASM1442K芯片,提供对于核显HDMI输出的支持.

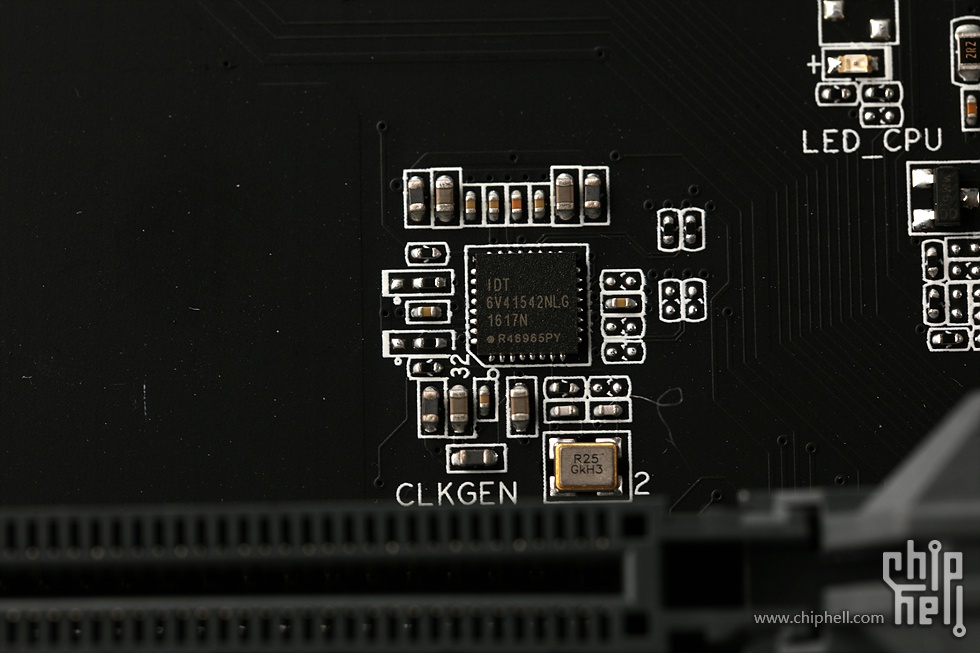

IDT 6V41542NLG芯片,提供更高外频的支持.
|
