ASUS ROG RAMPAGE VI APEX 评测

2017-11-1 19:00| 发布者: nApoleon| 查看: 56515| 评论: 26|原作者: 打击感灬嘴毛|来自: www.chiphell.com

摘要: 在上一代的Z270平台上,华硕推出了全新的APEX系列产品,凭着主打超频和异形PCB很快吸引了很多玩家的关注.随着X299 HEDT平台的更新,ROG RAMPAGE VI APEX的推出也是板上钉钉的事情了.虽然这块主板在上市之前经历了一些波 ...
产品解析
包装并没有太大变化,APEX四个字简短有力.

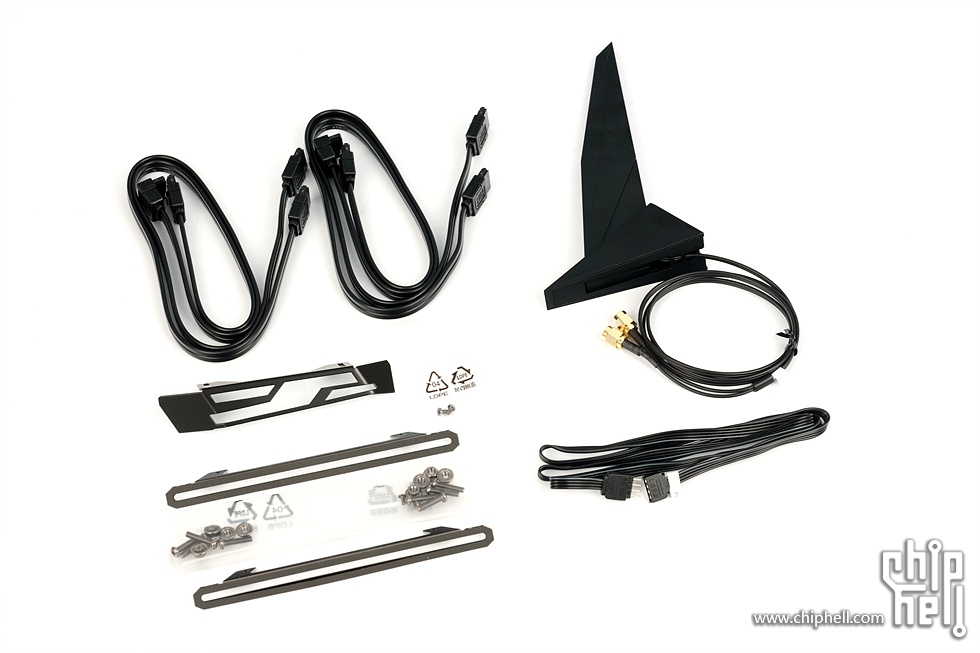

配件方面,4条SATA线,1条RGB LED灯条延长线,2个DIMM.2风扇支架,1个VRM供电风扇支架,以及1根新款造型的无线网卡天线.

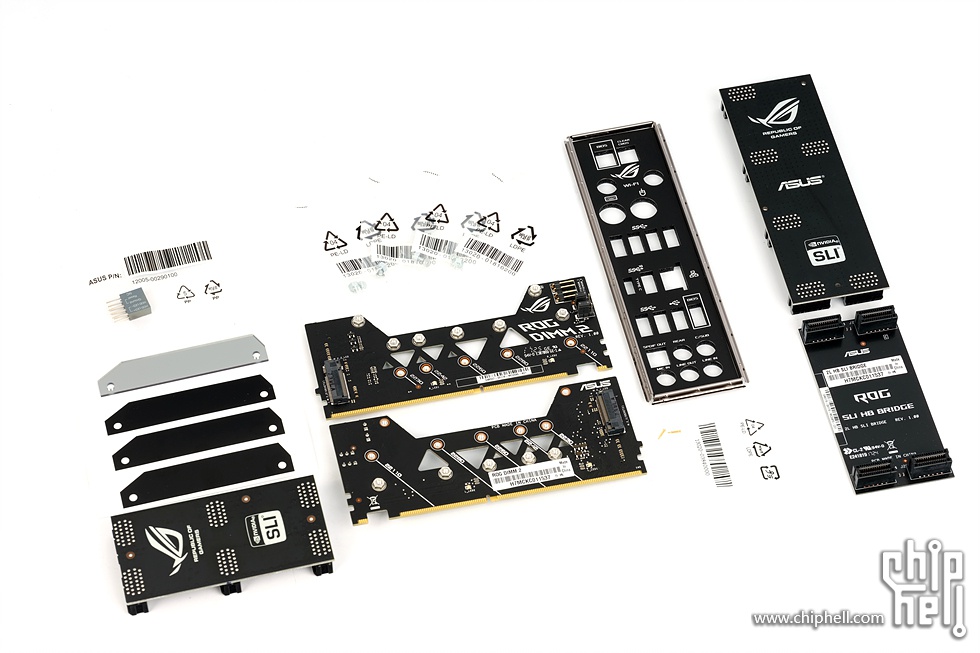

1个Q-Connector连接器,4组M.2硬盘用螺丝以及2块DIMM.2扩展卡,1块I/O挡板,1套定制铭牌,1块SLI HB桥,1块3路SLI桥,1块4路SLI桥.另外还有1个ROG OC PIN包,仅支持KabyLake-X处理器,用于安装在主板CPU插座中间的孔洞内来帮助解决液氮超频下带来的Cold Bug.


说明书,定制线优惠券,线缆标贴,杯垫以及驱动光盘.可惜没有用U盘来装载驱动程序和配套软件.


ROG贴纸.

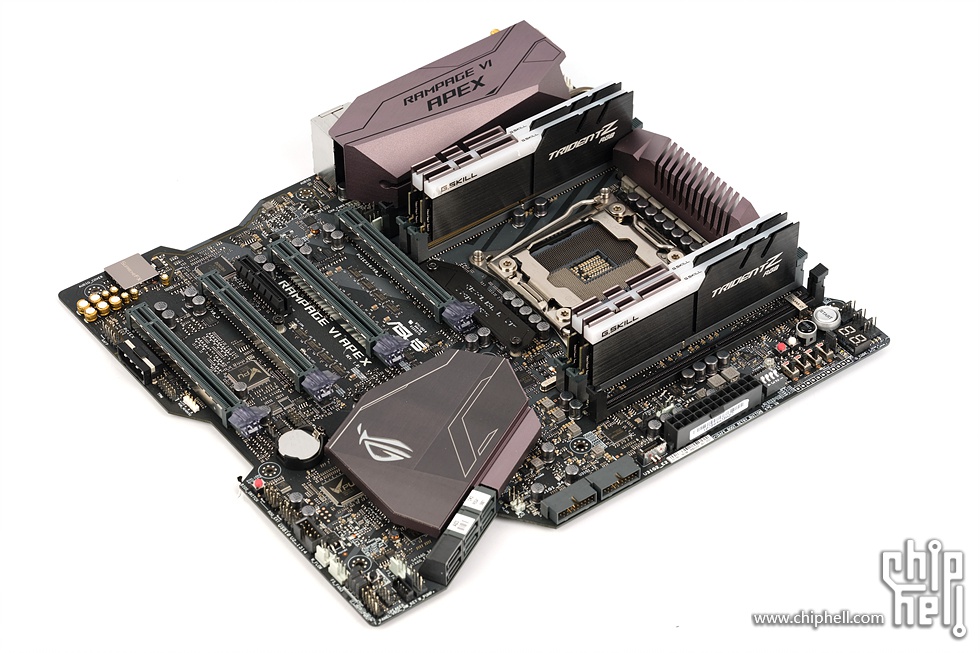

主板正面全貌.没有那些目前其他主板标配的塑料装饰.

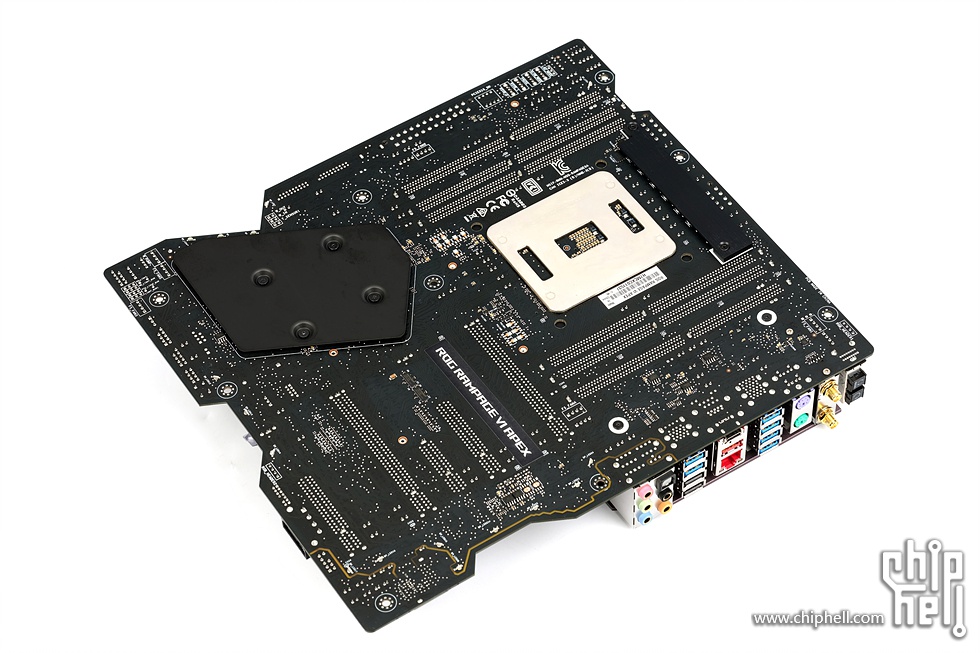

主板背面.


背部I/O接口.BIOS Flashback按钮,Clear CMOS按钮在超频主板上必不可缺,2个无线网卡天线接头,2个USB 3.1 Gen2接口(Type-A+Type-C),6个USB 3.0接口(其中2个为原生,其余4个为转接),2个USB 2.0接口,1个RJ45网络接口,5个3.5mm音频接口+1个S/PDIF光纤输出接口.另有1对PS/2键鼠接口的配备,说明这块主板已充分为极限超频准备.

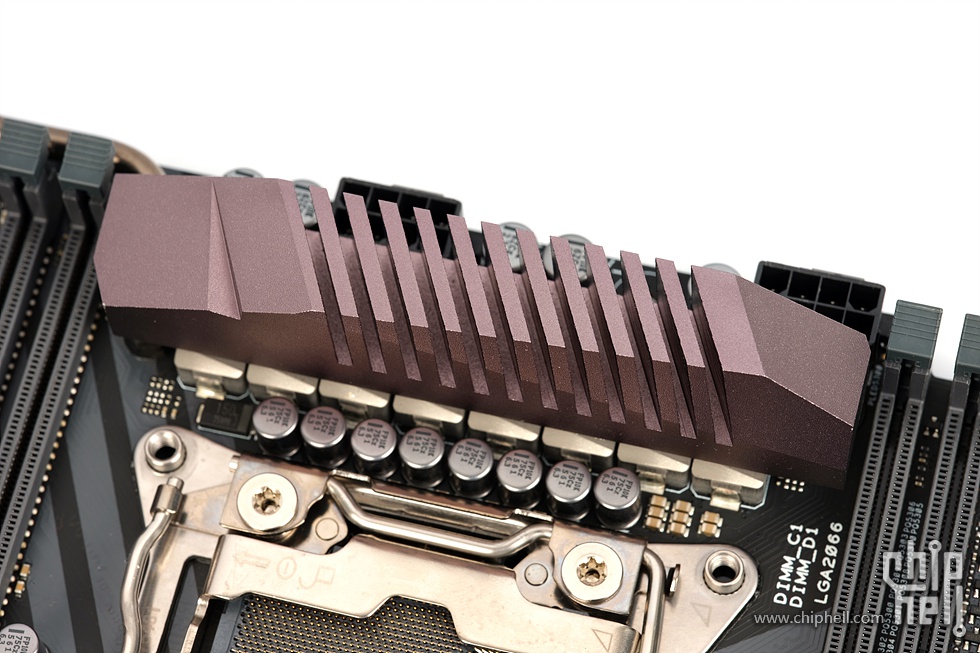

CPU供电散热片.最初R6A的供电散热片并不是这样的,因为就在R6A上市前,经过某超频玩家的建议,华硕积极听取并修改了散热片设计以改进供电部分的高温现象.

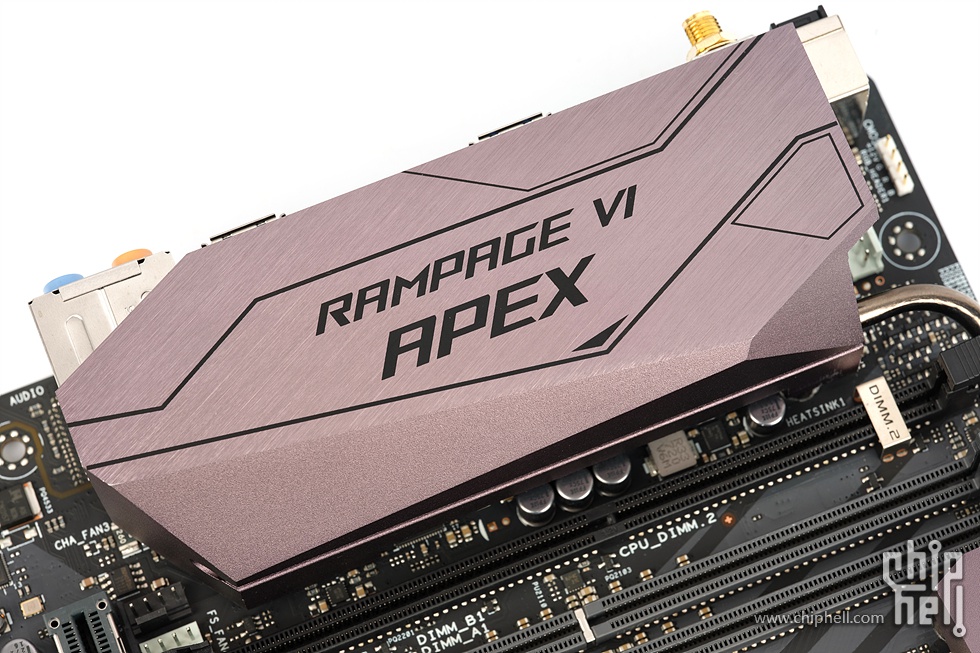

I/O部分的盔甲.其实它还是起到较大的散热作用,以一根热管与供电部分的散热片相连.

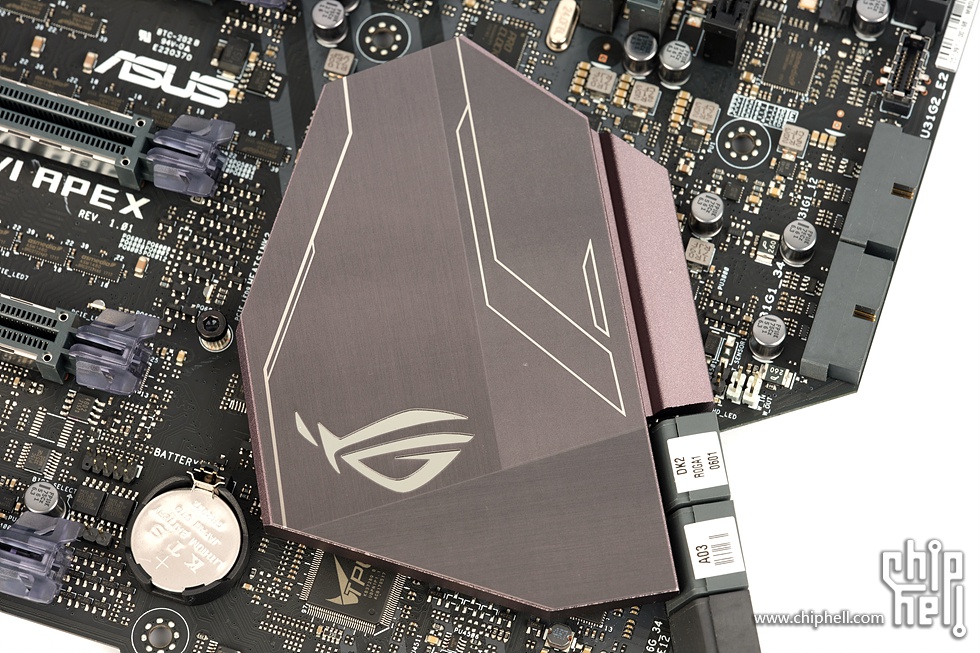

芯片组散热片.

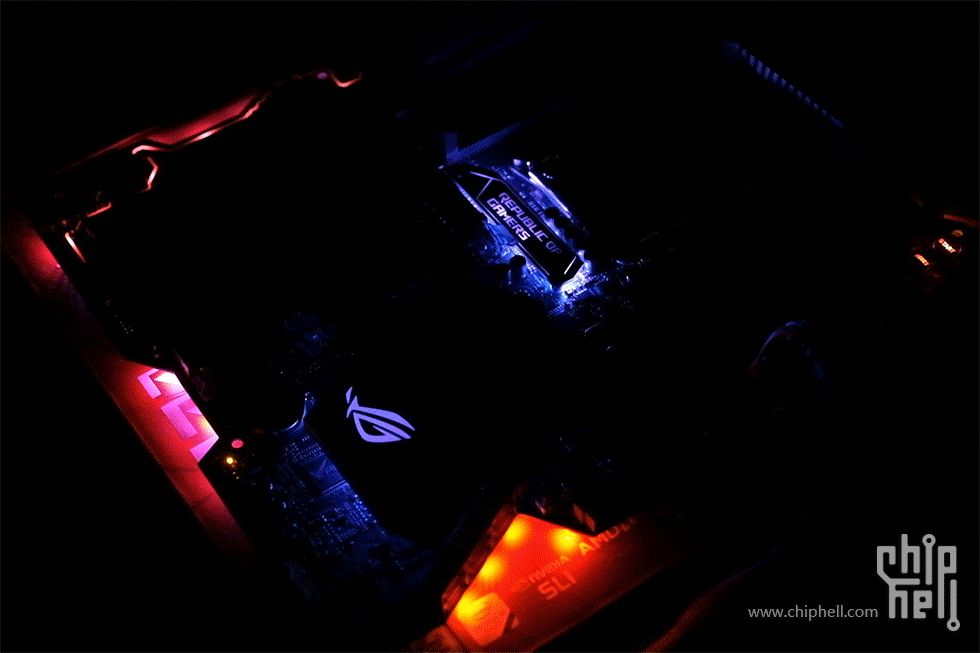

灯光效果实拍.灯光还是相当的张扬.

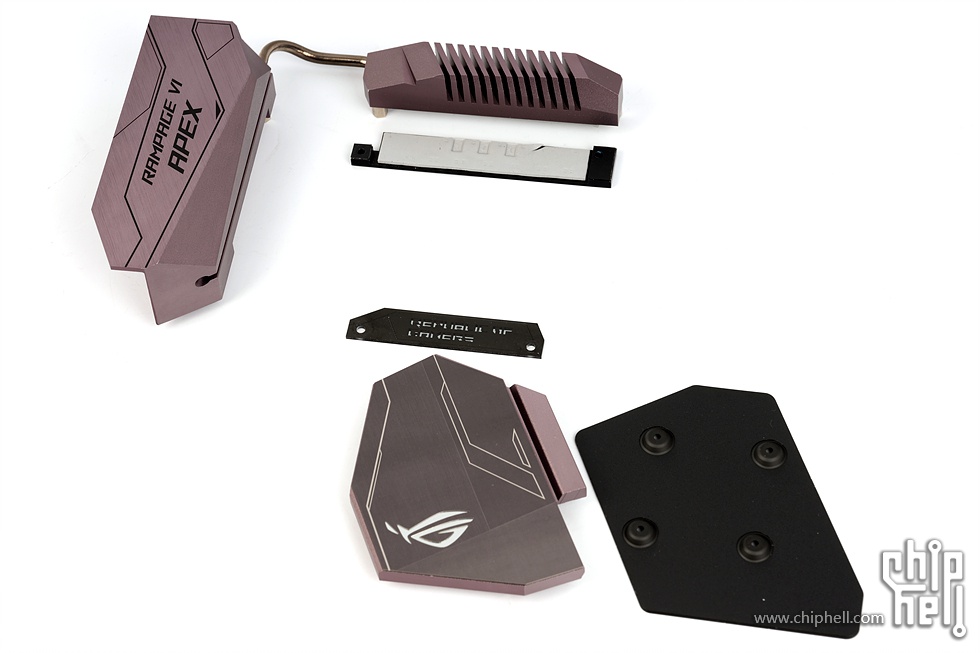

主板的全部散热片与装饰片.

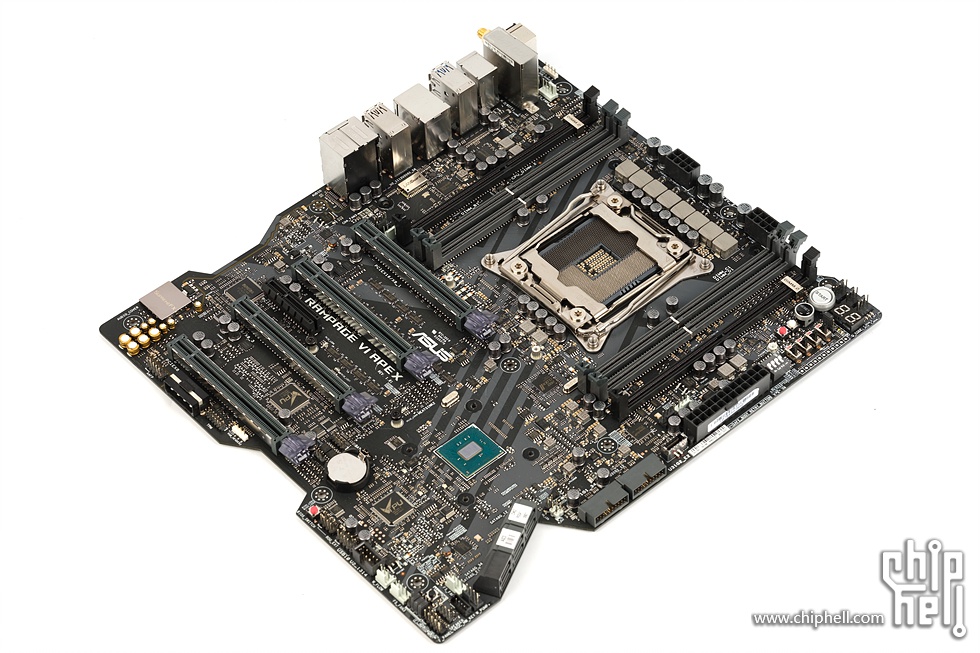

移除散热和装饰之后的主板全貌.主板一共配备了12个4-pin风扇插座,其中2个为CPU风扇用,3个为机箱用,2个为水泵用,5个为全速接口.为水冷用户配置了2个出入水温接口,1个水流速度接口.

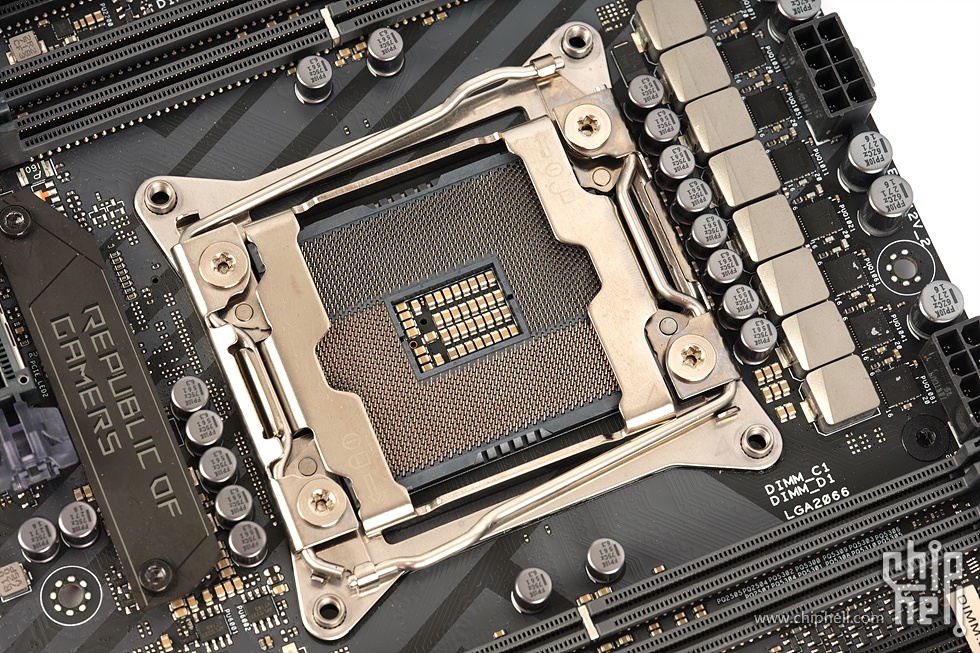

LGA 2066 CPU插座,支持Core-X系列处理器,包括KabyLake-X和SkyLake-X.


8相CPU供电.


供电PWM主控为2颗ASP1405I.

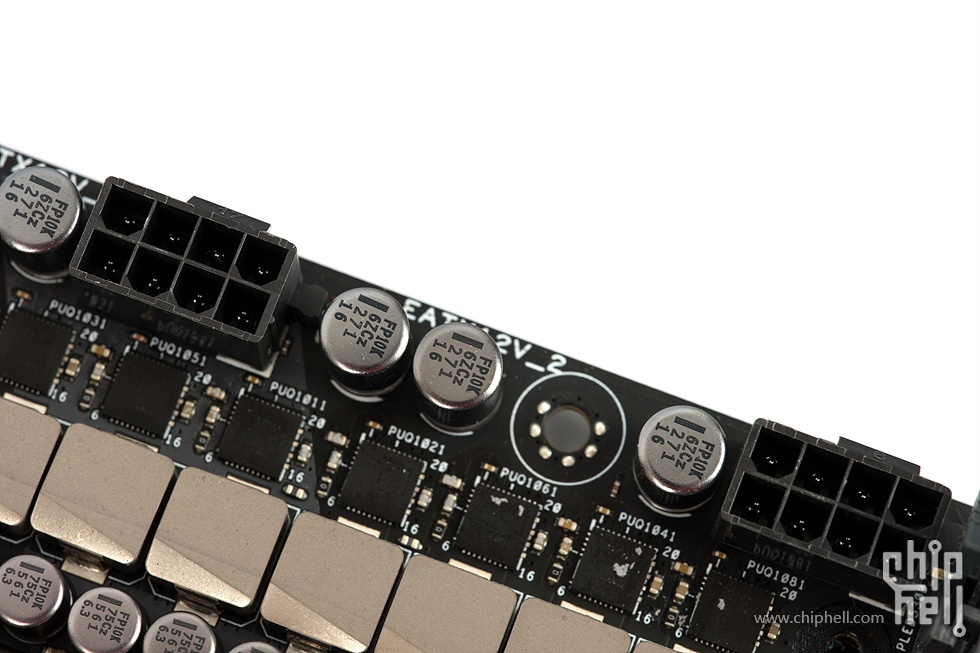

2个8-pin CPU电源接口.

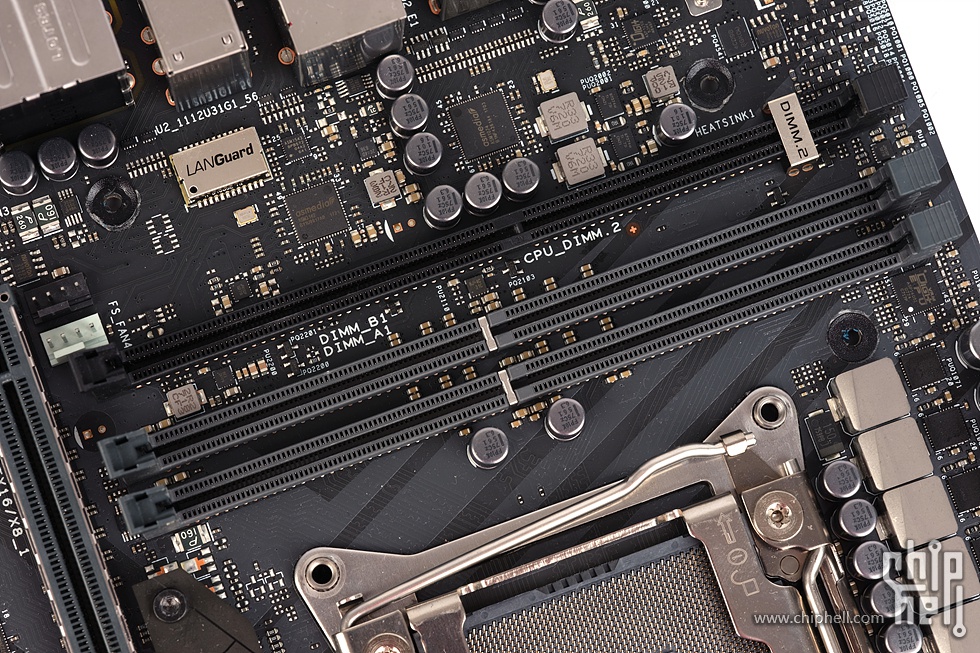

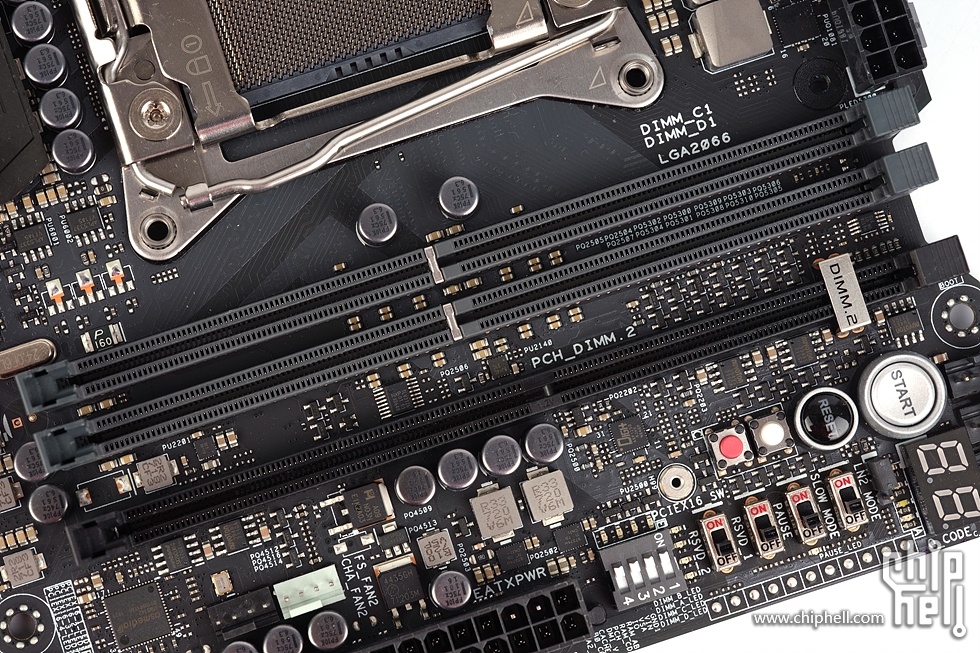

为了优化内存布线,提高超频能力,主板仅配备了4条支持双/四通道的内存插槽(在内存疯涨的今天更方便你插满~).标称搭配六核以上处理器最高支持DDR4 4133+(OC)MHz Non-ECC,Un-nuffered内存,搭配四核处理器可进一步提升至4266+(OC)MHz.内存插槽一旁布置着DIMM.2插槽,靠近主板24-pin的这条插槽标注着PCH_DIMM.2,走的是主板芯片组通道,支持1个PCIe 3.0 x4模式的M.2 SSD和1个PCIe 3.0 x4或SATA模式的M.2 SSD.


另一侧靠近主板背部I/O的这条标注着CPU_DIMM.2的DIMM.2插槽为CPU直连通道,故仅可以支持2个PCIe 3.0 x4模式的M.2 SSD,不支持SATA模式.

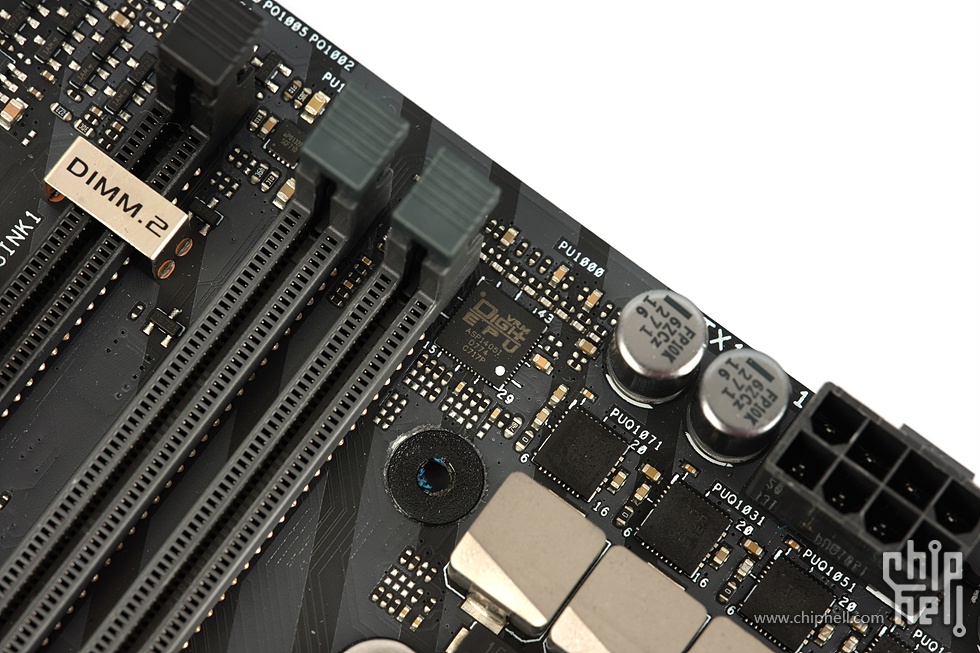

每侧的内存都各有2相独立供电,PWM主控为ASP1250.



扩展插槽,从上至下依次是PCIe 3.0 x16,PCIe 3.0 x16(最大x8),PCIe 3.0 x4,PCIe 3.0 x16,PCIe 3.0 x16(最大x8).

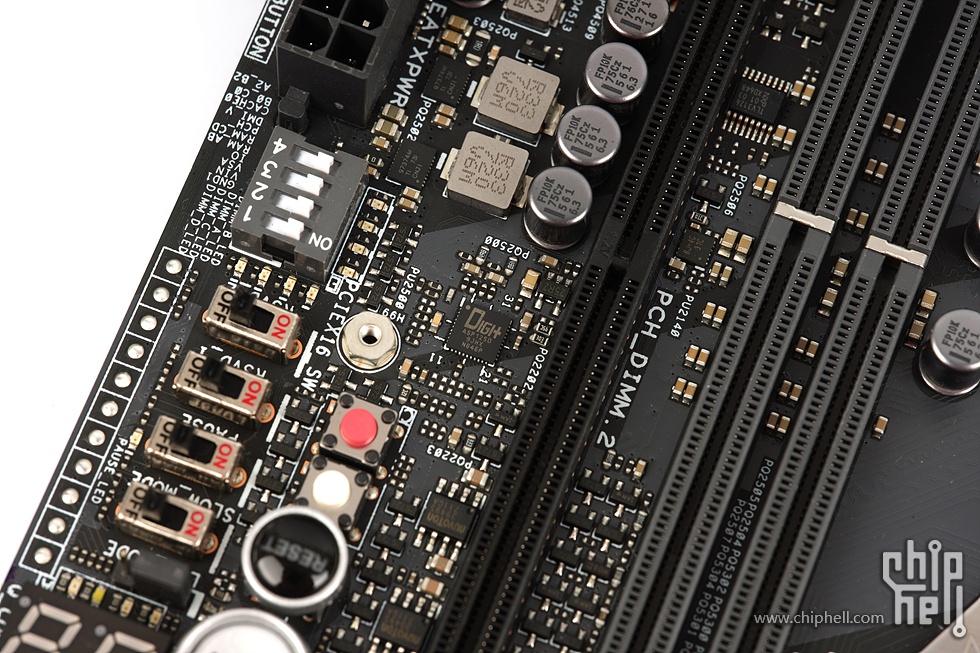

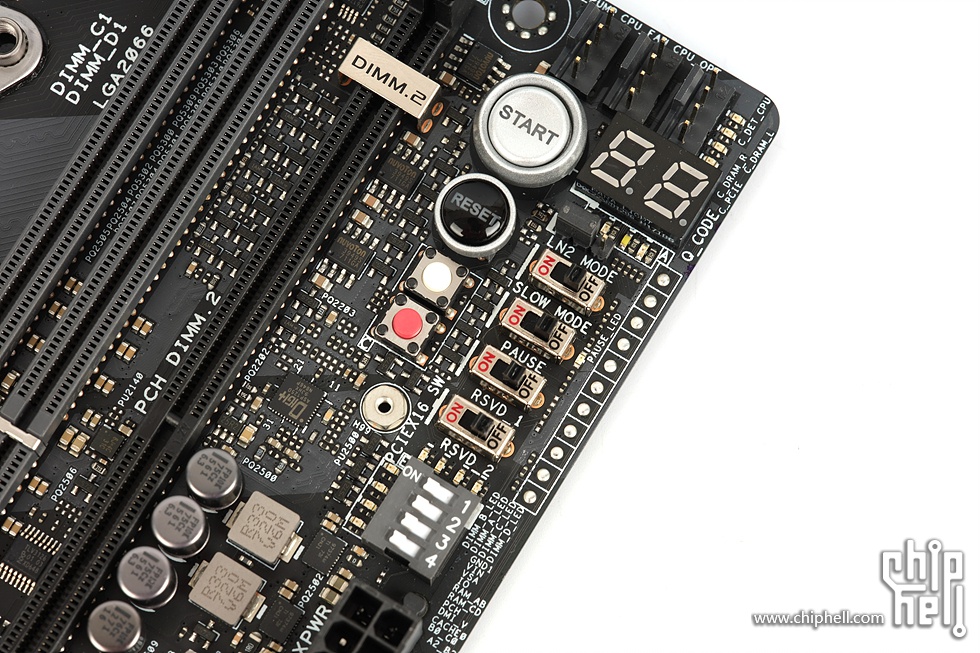

主板右上角区域.开机和重启键,Q-Code Debug指示器,电压测量点,SLOW MODE开关,暂停开关,RSVD开关,LN2模式跳线,PCIE通道开关这些极限超频之中所使用的功能,APEX系列主板肯定是一应俱全的.

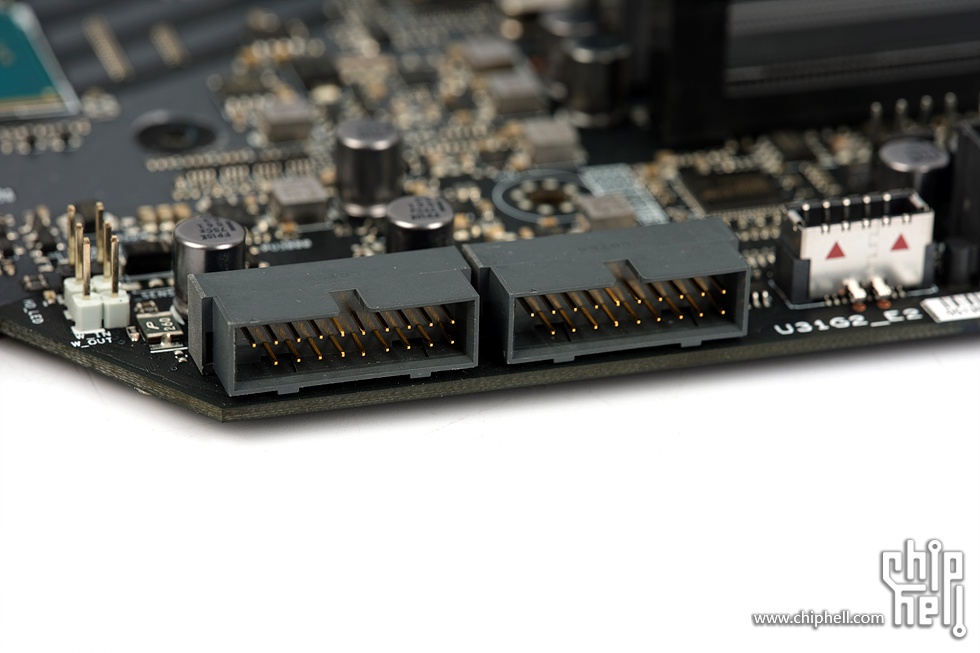

2个前置USB 3.0接针,采用了侧卧的布置方法,为X299芯片组原生.

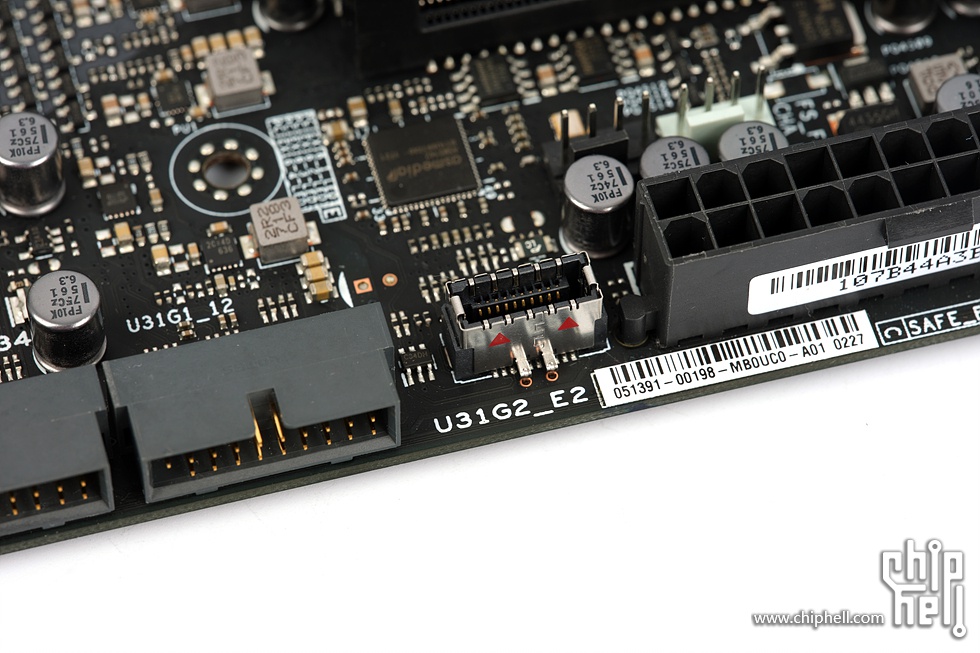

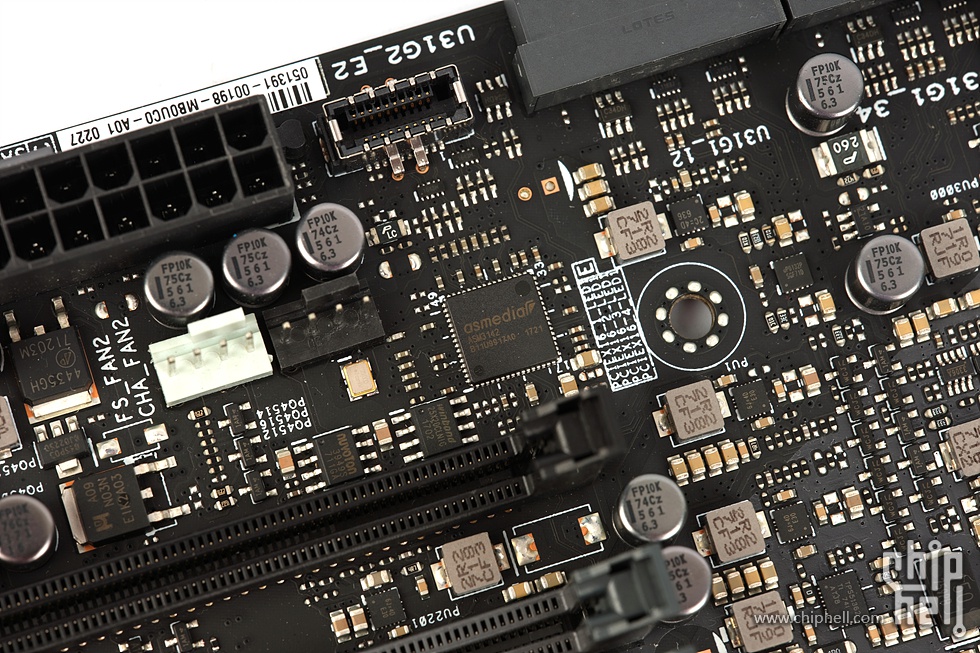

一旁还有1个前置USB 3.1 Gen2 Type-C接针.由一颗ASMedia ASM3142提供支持.

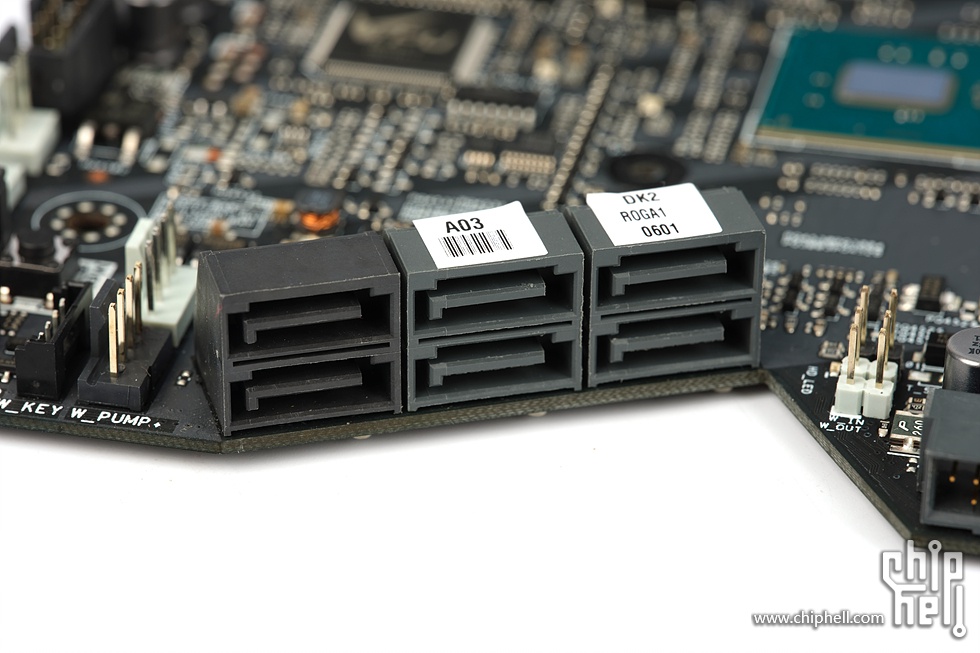

SATA接口,共6个SATA 6Gb/s,其中4个为芯片组原生,另2个为转接得到.


提供另外2个SATA 6Gb/s的ASMedia ASM1061芯片.

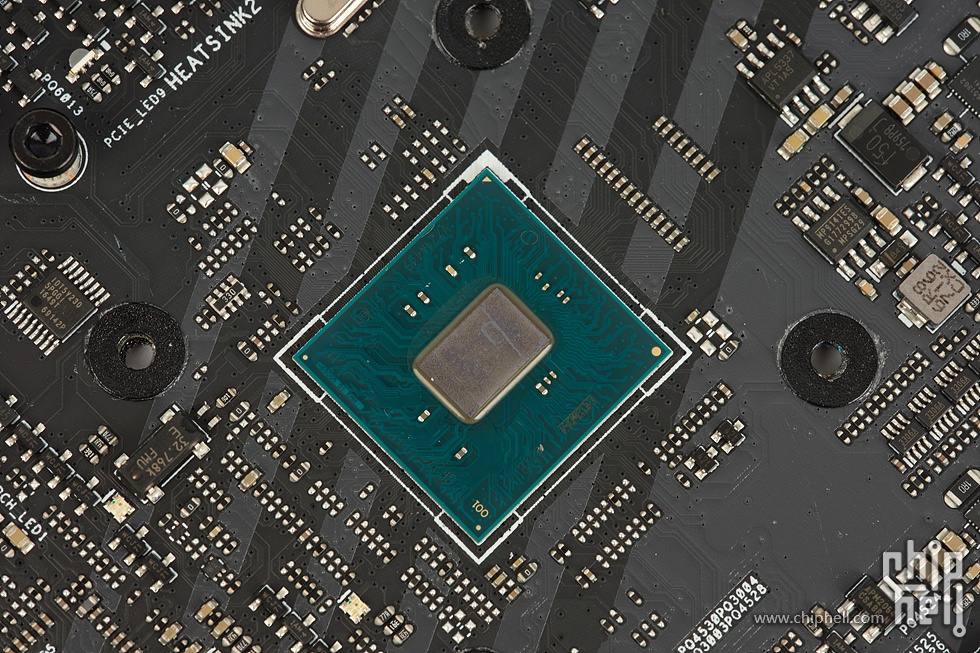

X299芯片组.

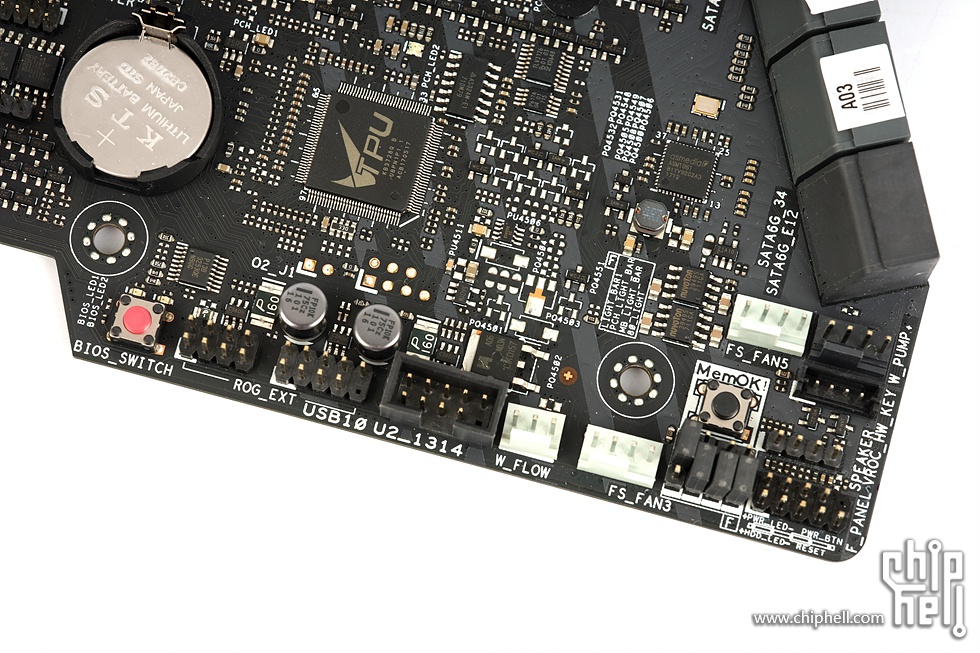

主板右下角.BIOS切换按钮,2个前置USB 2.0接针,ROG_EXT接口,还有用于调试内存的MemOK!按钮和DRAM通道开关.

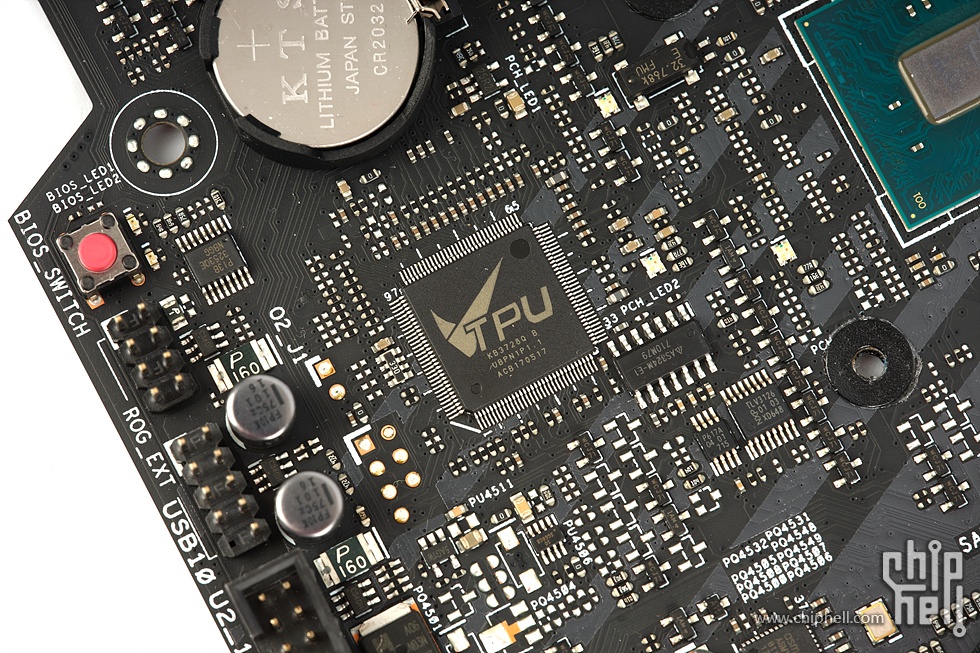

华硕的TPU芯片,提供着ROG主板的独家功能.

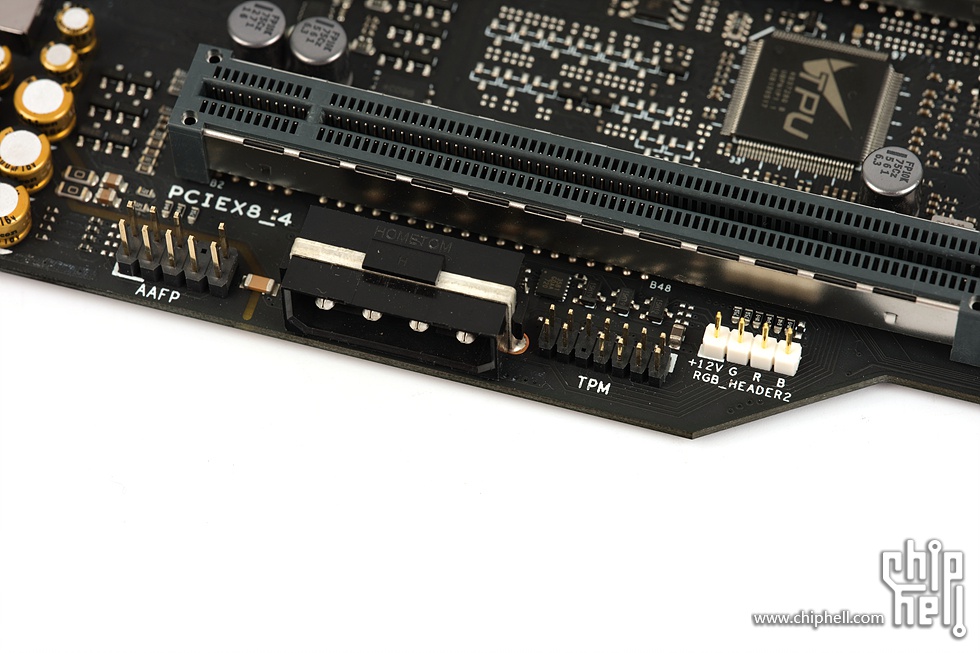

主板底部.为多路显卡配备的PCI-E辅助供电,前置音频面板接针,TPM接口,4-pin RGB LED灯条接口.

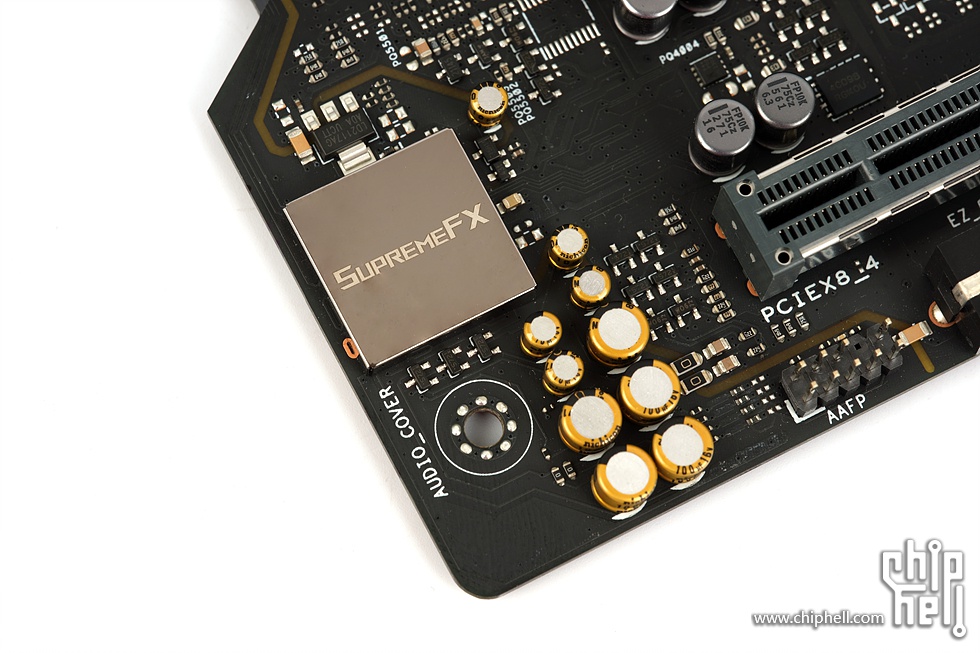

基于S1220A音频编解码芯片的7.1声道ROG SupremeFX声卡.

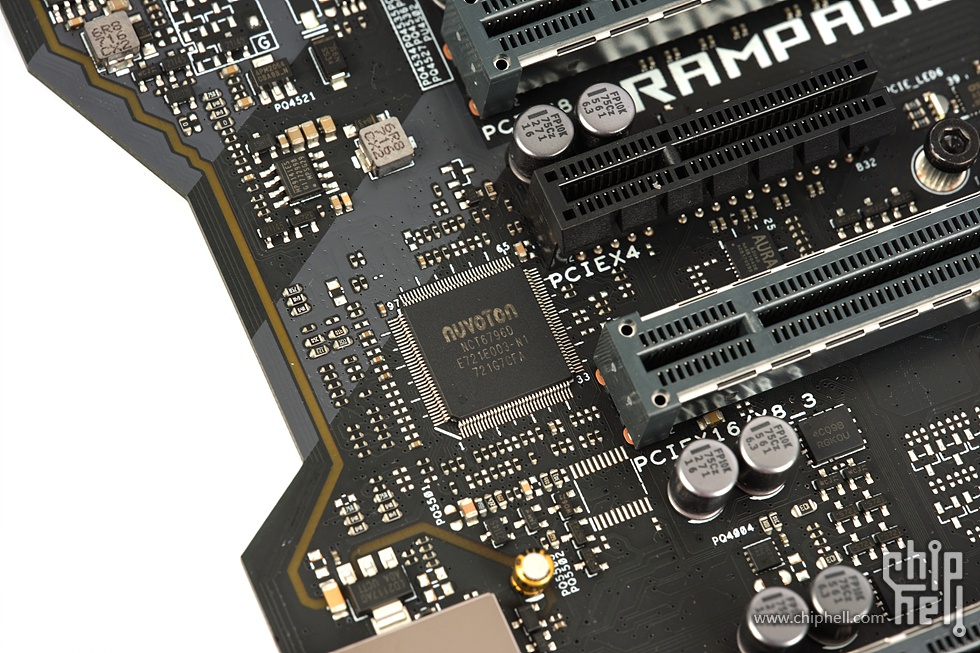

提供部分监控和PS/2接口功能的Nuvoton NTC6796 I/O芯片.

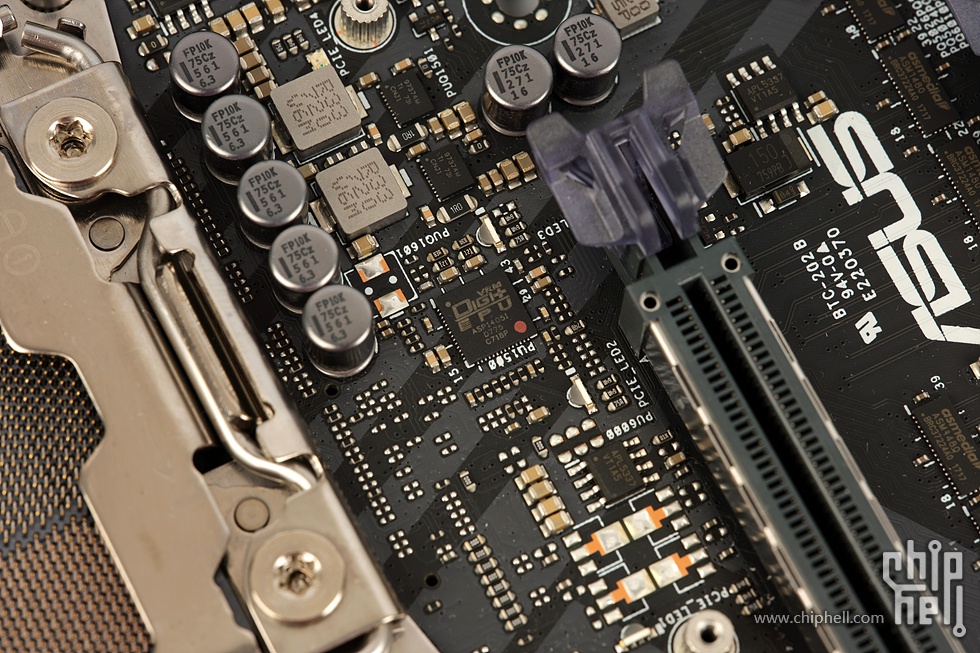

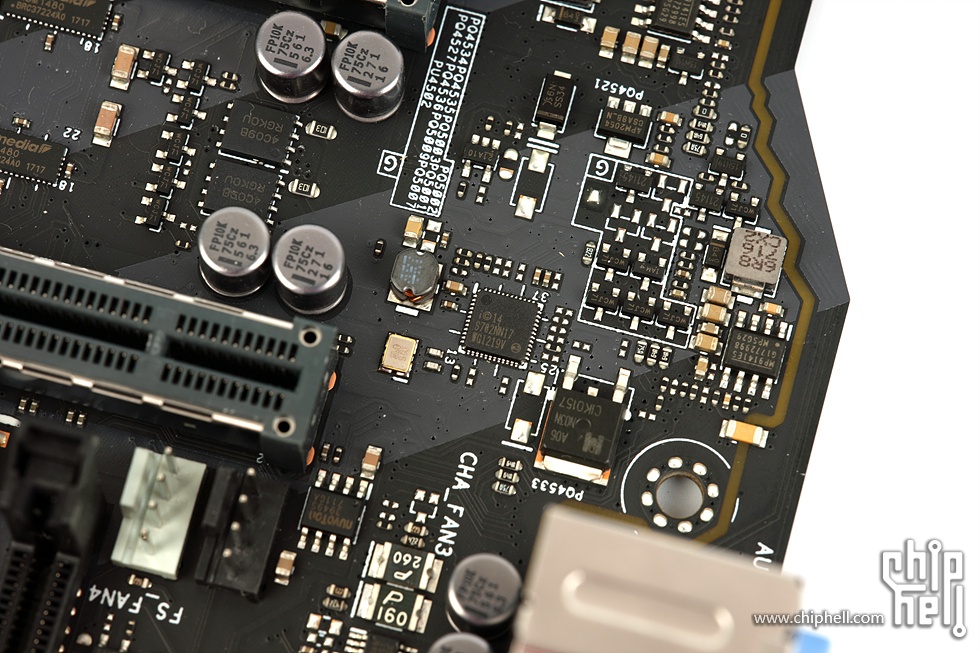

Pro Clock II引擎芯片.作为外部时钟基准芯片提供更精确和更高的外频调节.


Intel I219V板载千兆网卡.

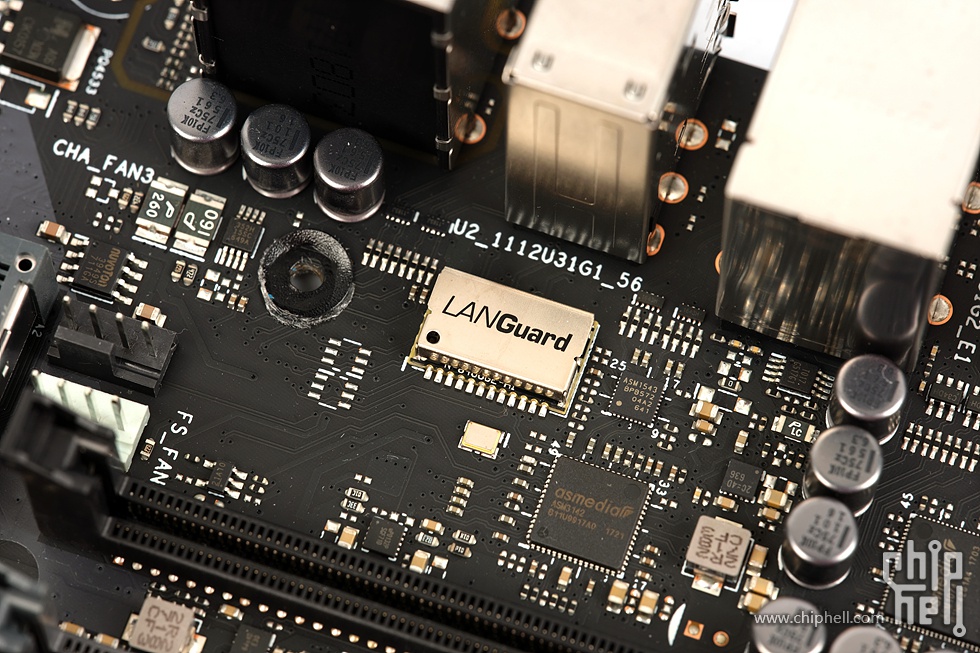

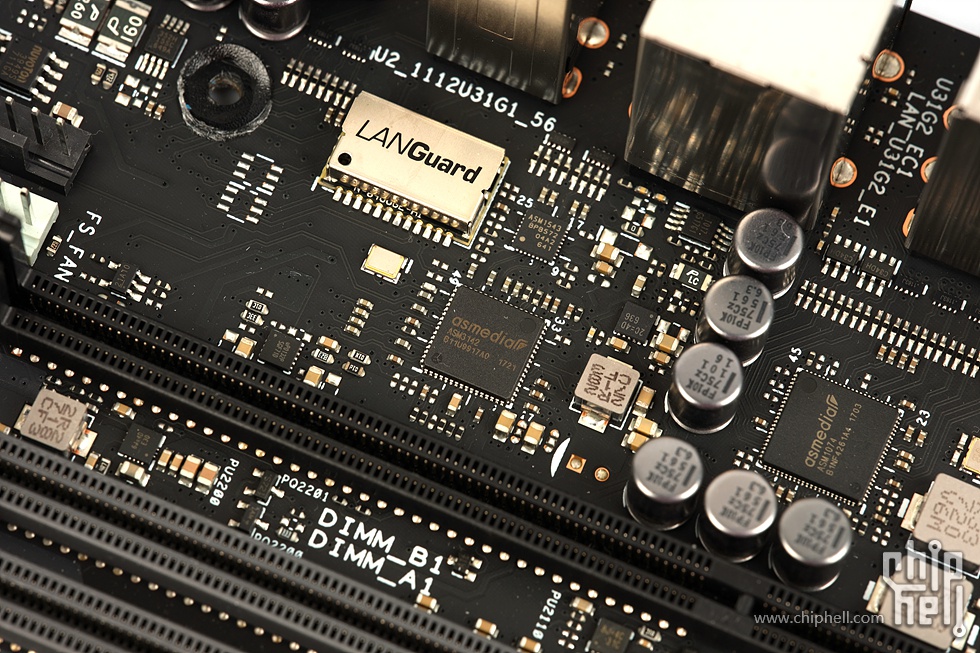

LANGuard防电涌模块.

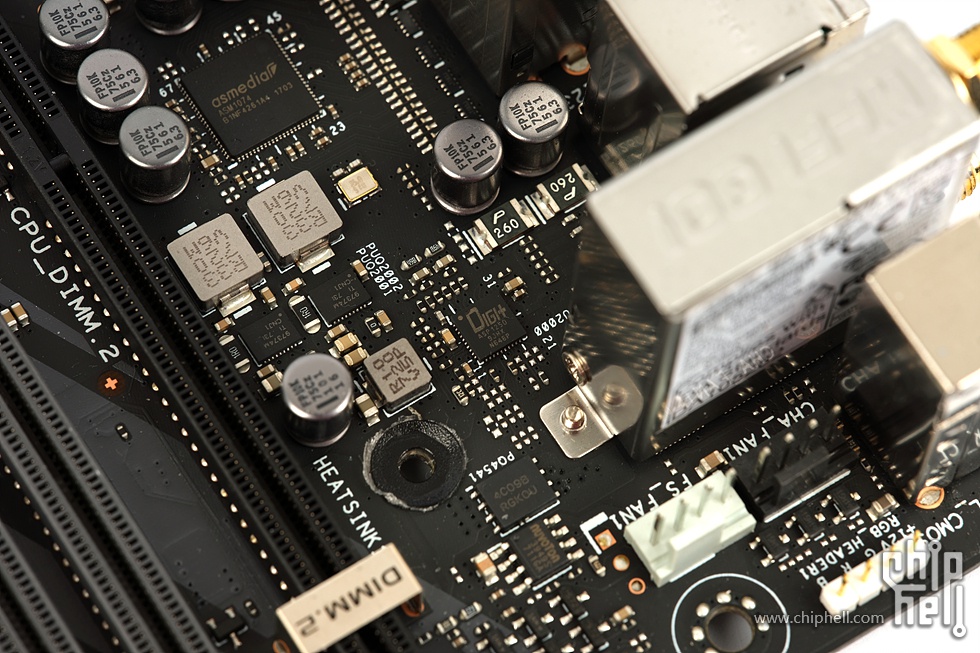

提供背部I/O区域的1组USB 3.1 Gen2的ASMedia ASM3142芯片.

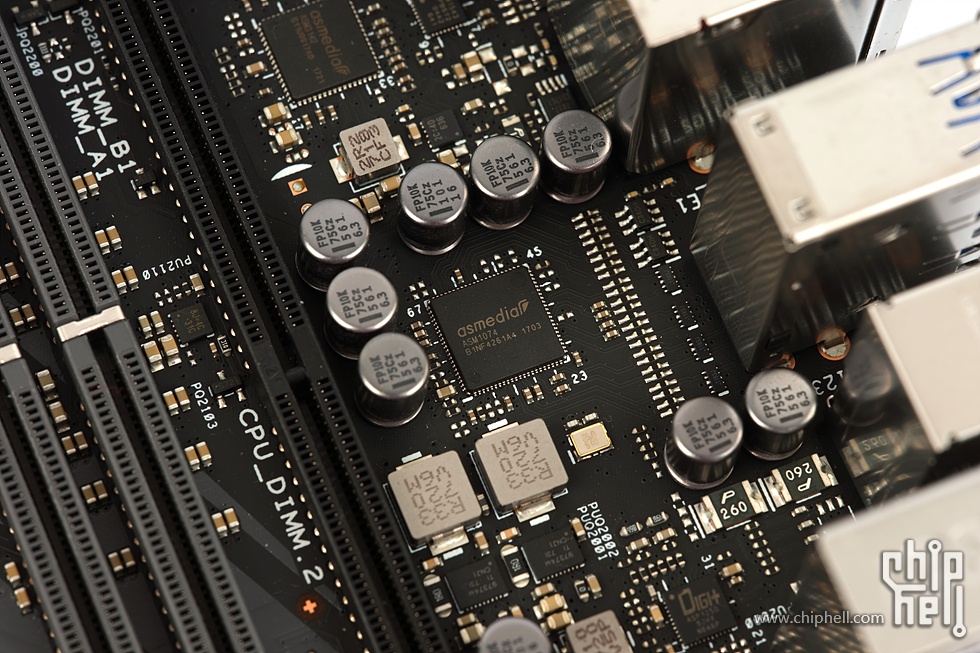

ASMedia ASM1074芯片.主板背部I/O的6个USB 3.0之中有4个由它转接提供.

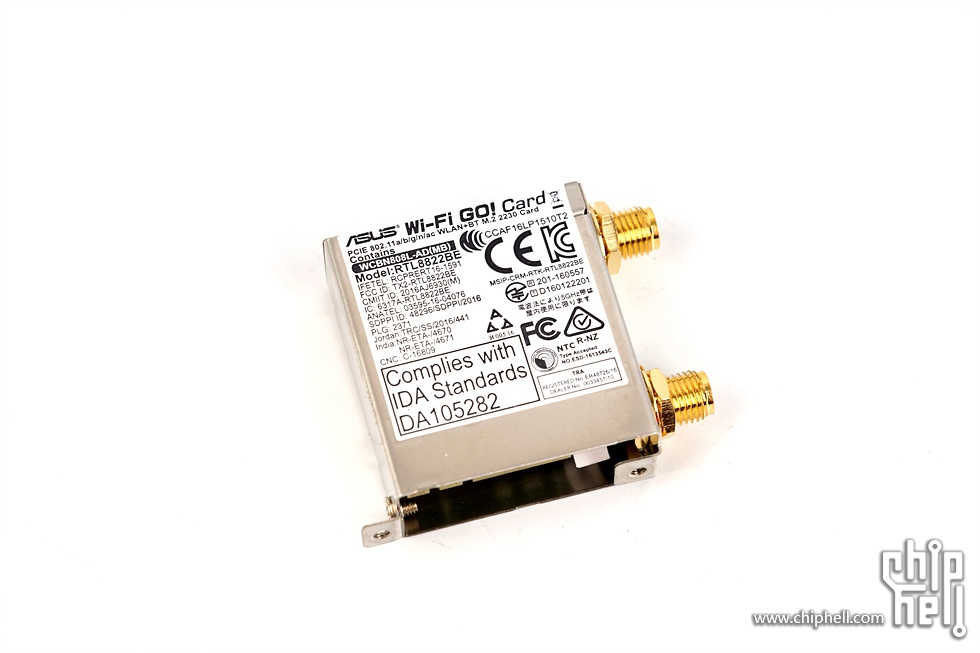

板载的M.2无线网卡模块,基于Realtek RTL8822BE.

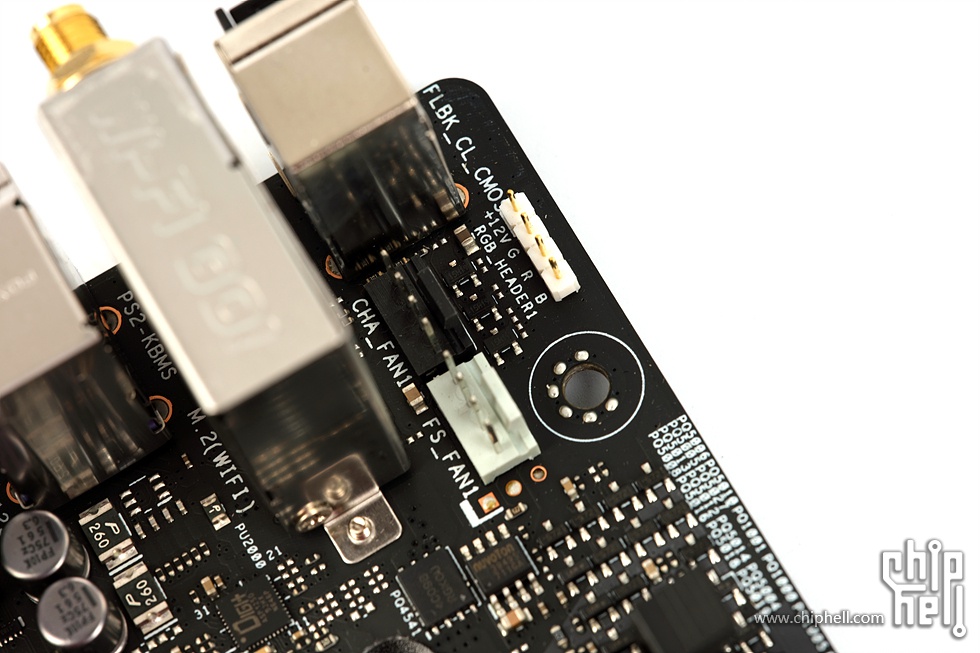

主板上的另外1个RGB LED灯条接口.
