PCB解析

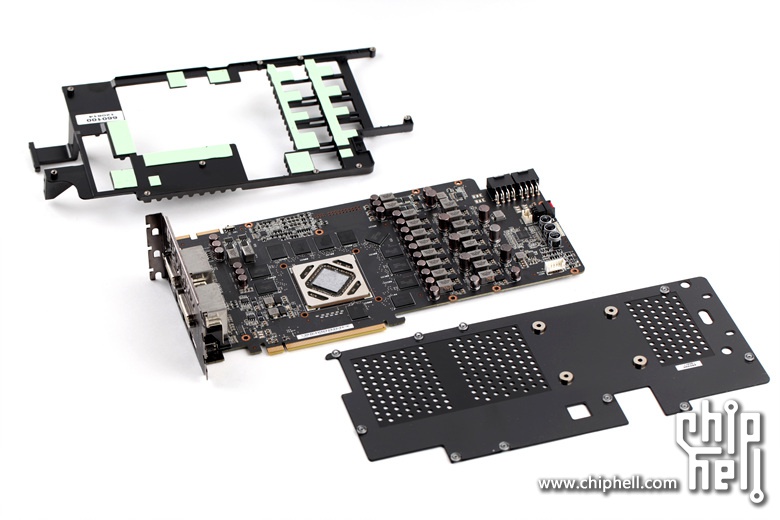

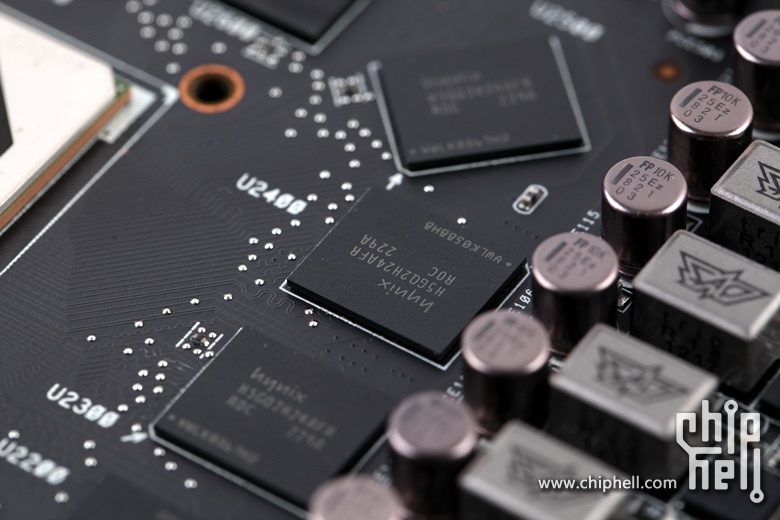

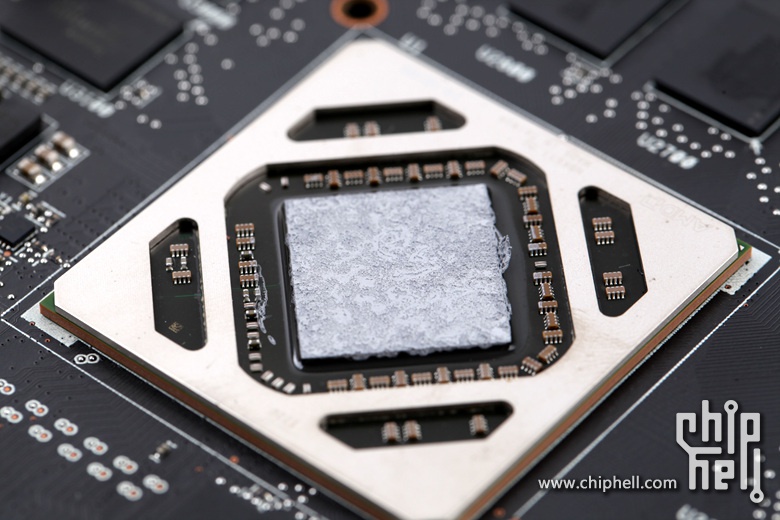

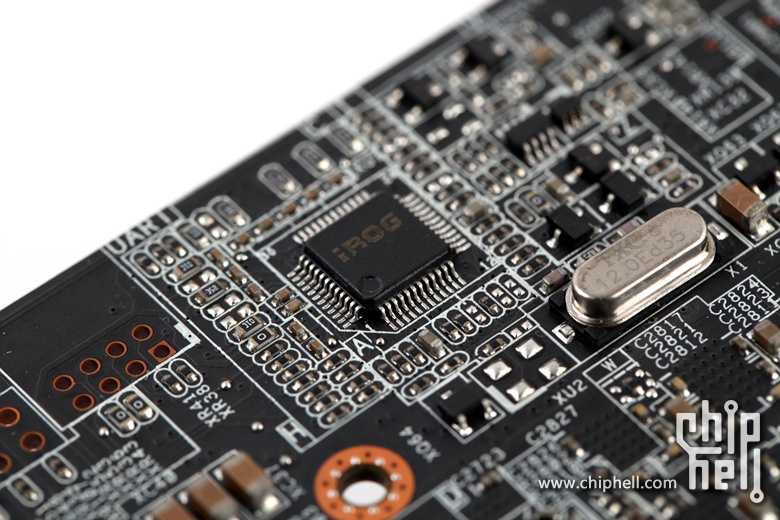

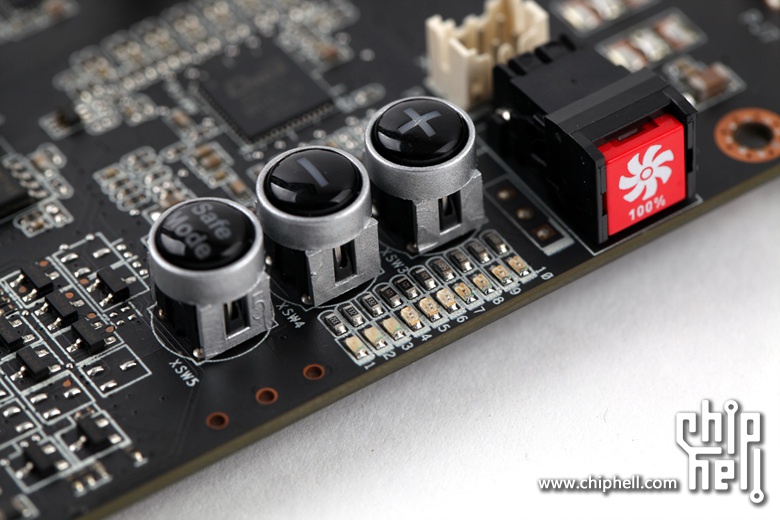

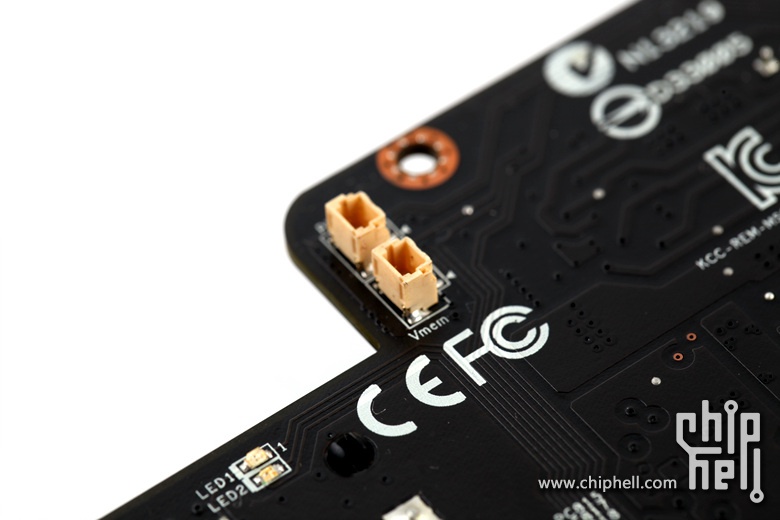

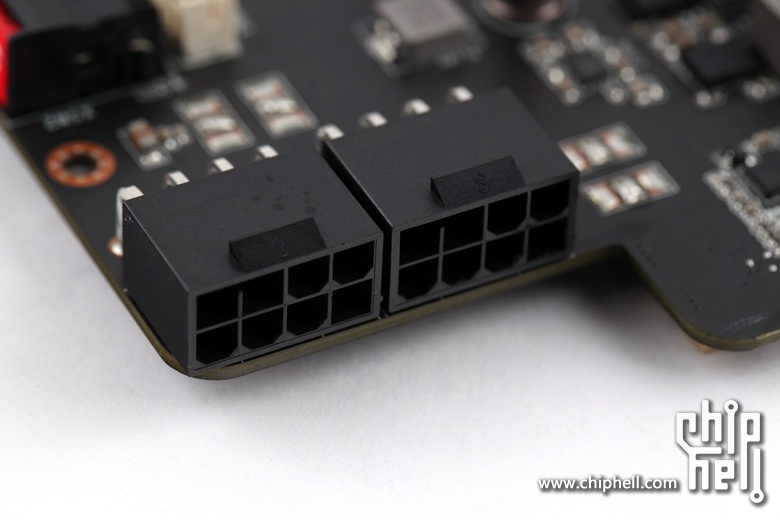

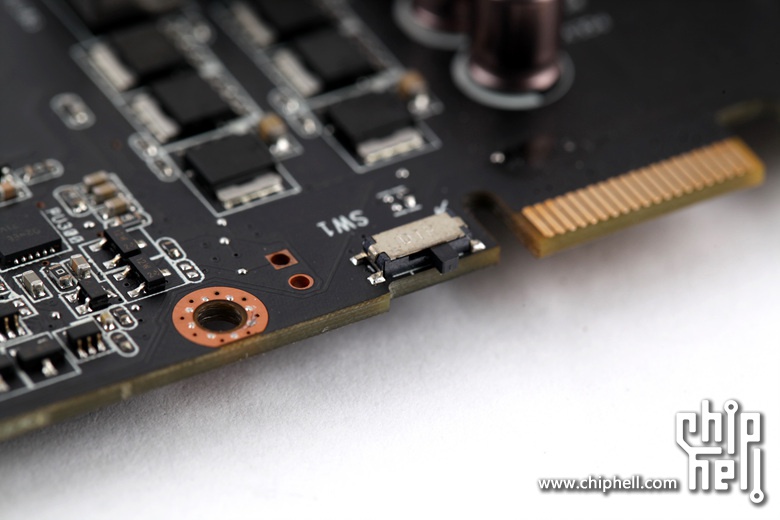

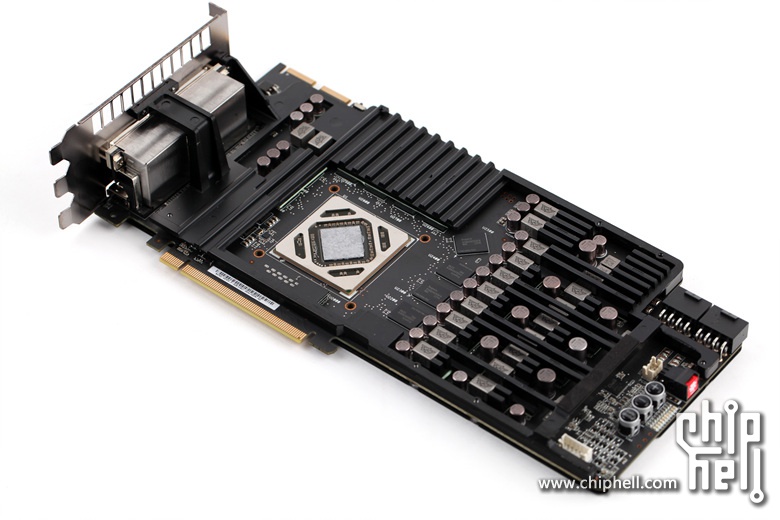

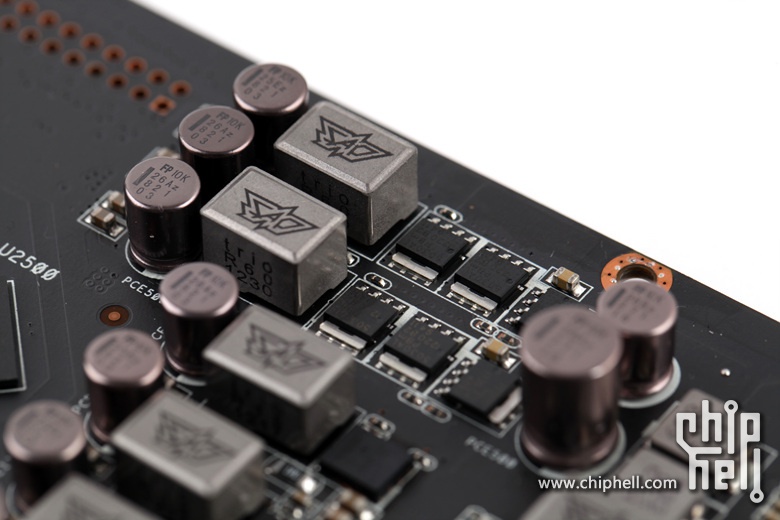

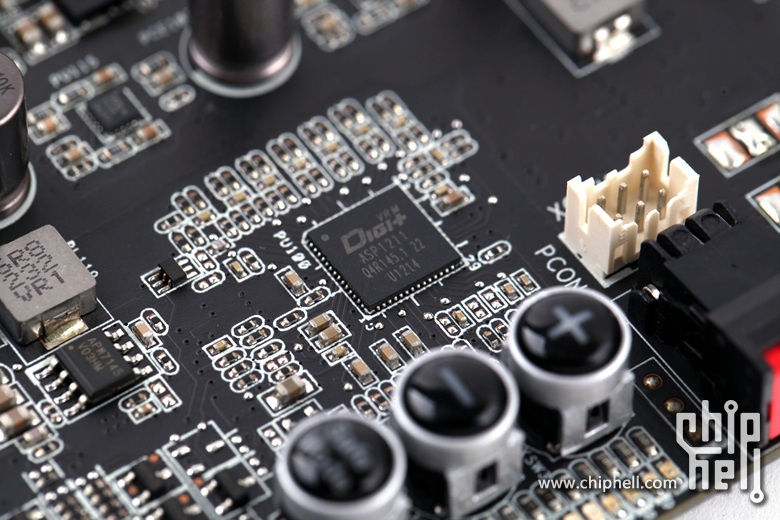

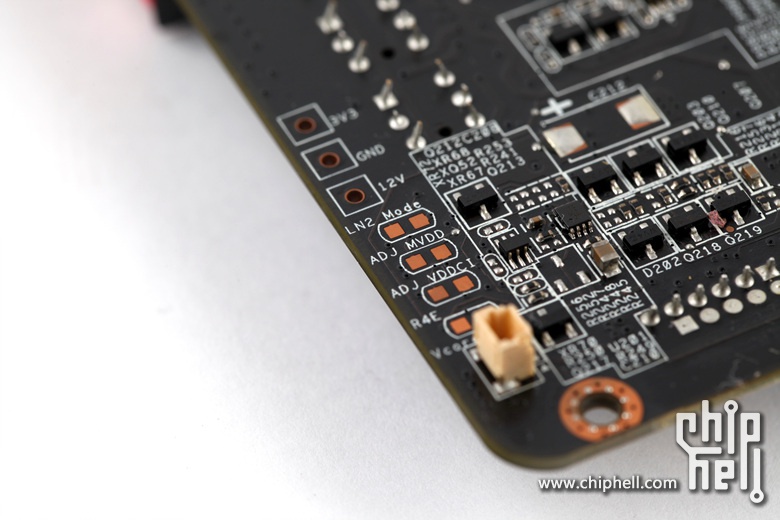

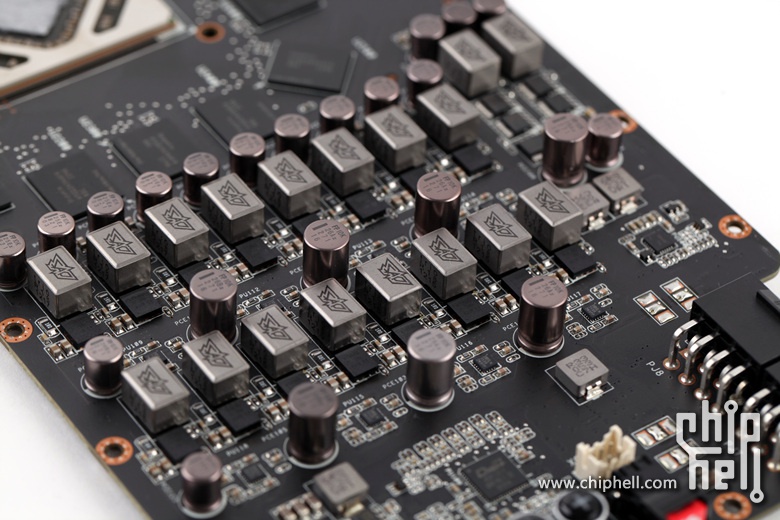

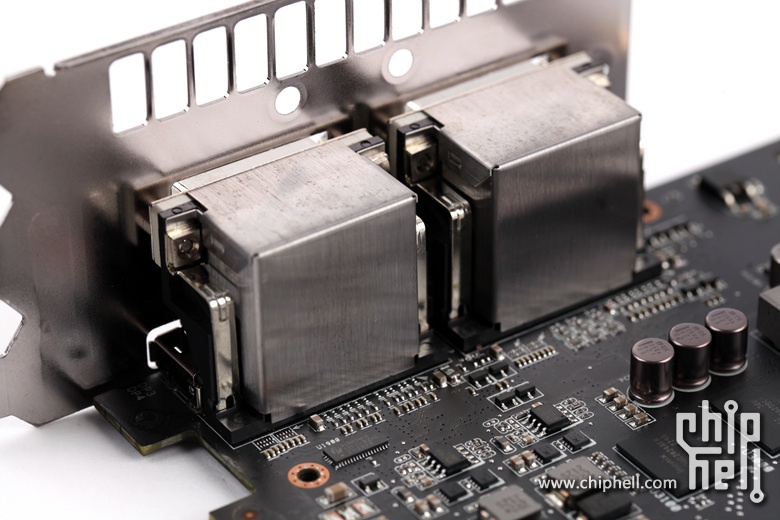

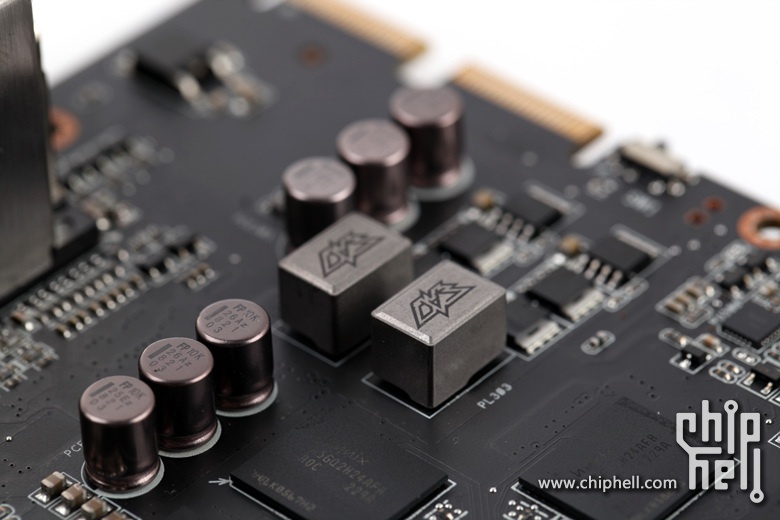

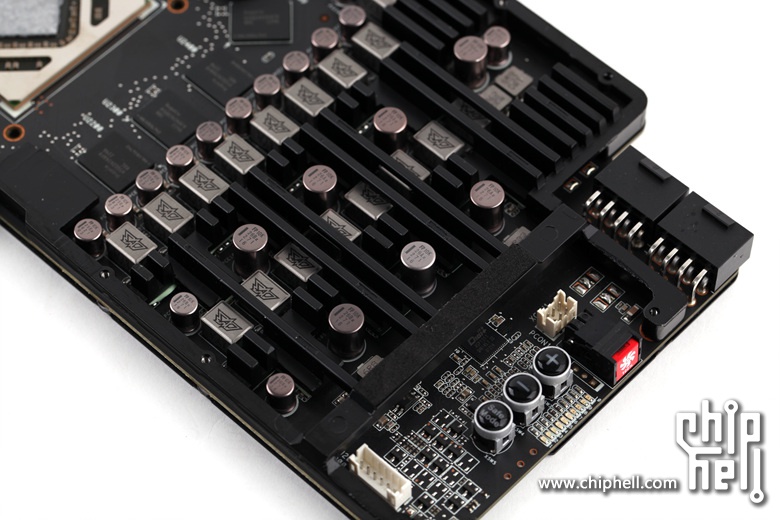

PCB方面首先是所有发热体都被覆盖的一体式金属板.供电部分刚刚提到可以通过替换散热部件来满足LN2极限超频玩家. 正反面的两块金属板通过螺丝紧紧地夹住PCB. Matrix的用料向来对得起观众. 两个被抬高的DVI接口,下面是一整排的DP. 双BIOS切换开关,此次两个BIOS的区别在于6屏的支持与否,因为支持了6屏后无法实现2560x1600(1440)的双屏输出. 总共20相的供电,我就不跟大家一一细数了...大家只要知道是16相的核心供电+2相显存供电+2相VDDC供电即可. Hynix的显存. HD7970的GPU特写. 核心16相供电的PWM芯片. 直接用按键来实现超频的功能,最右侧是风扇100%旋转按钮. 双8pin外接供电. 位于PCB背部的iROG芯片. 用于实时电压测量的测点. VGA Hotware的数据线连接点. |
