产品解析

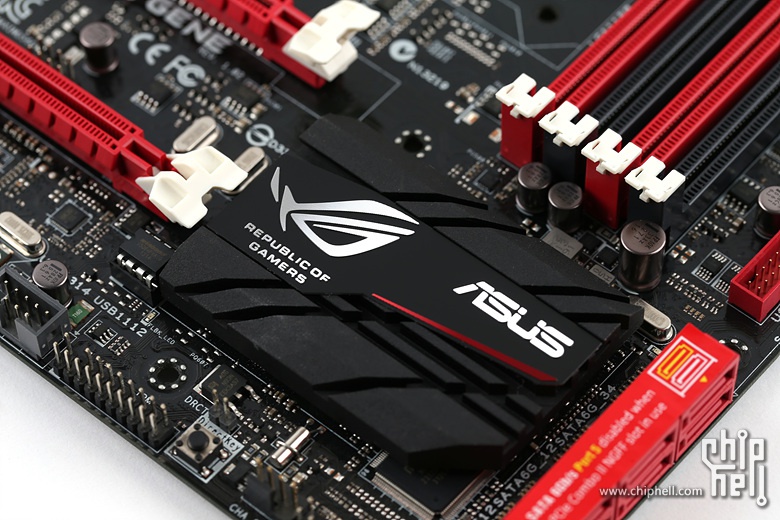

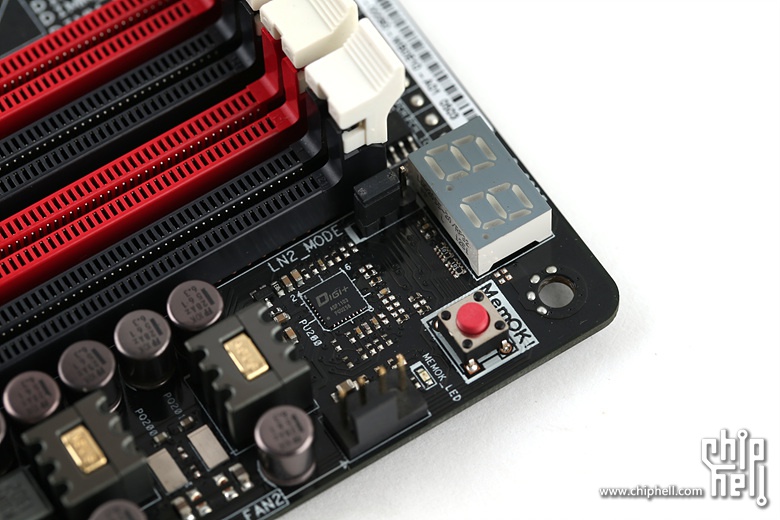

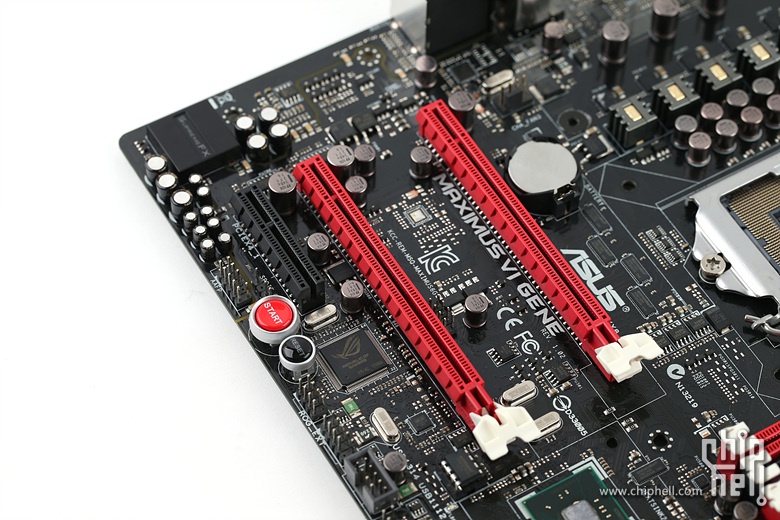

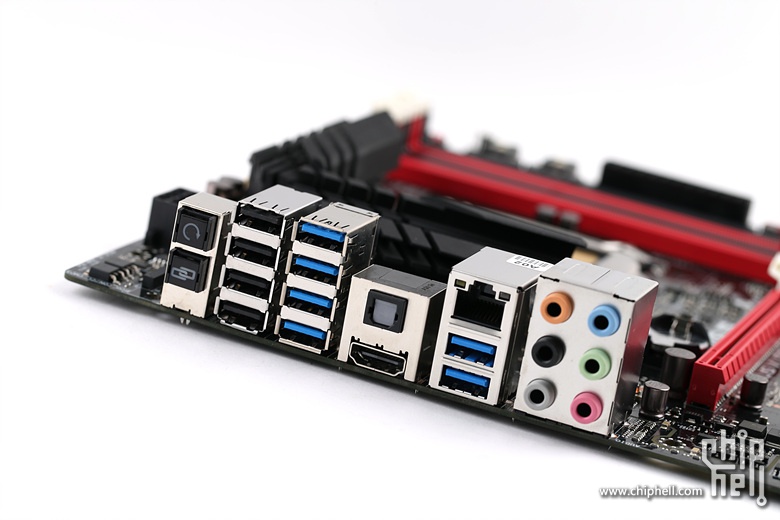

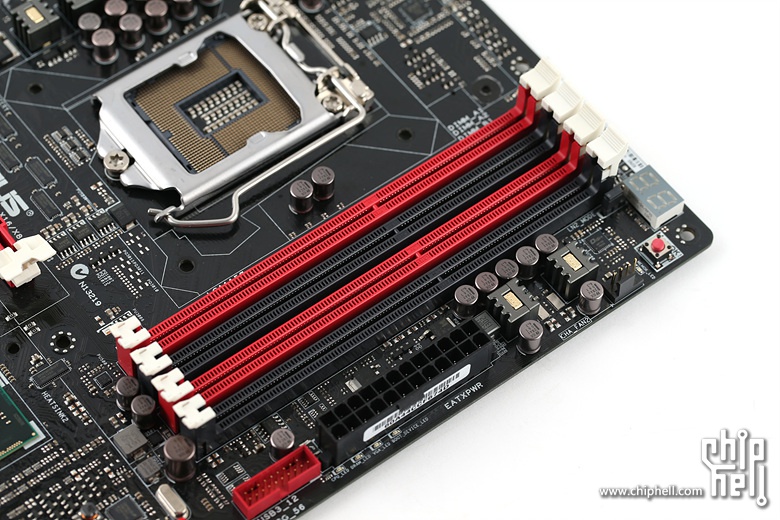

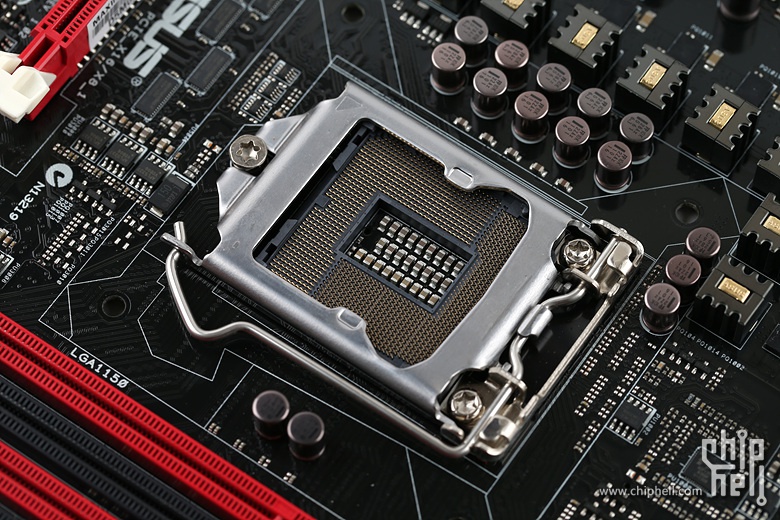

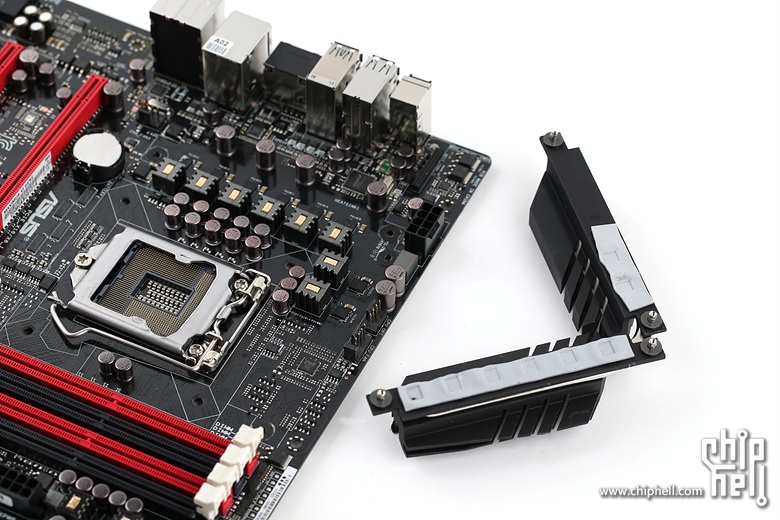

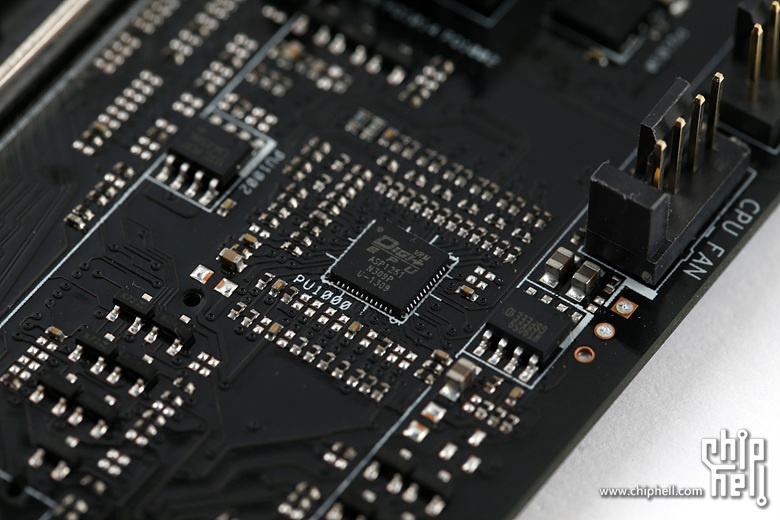

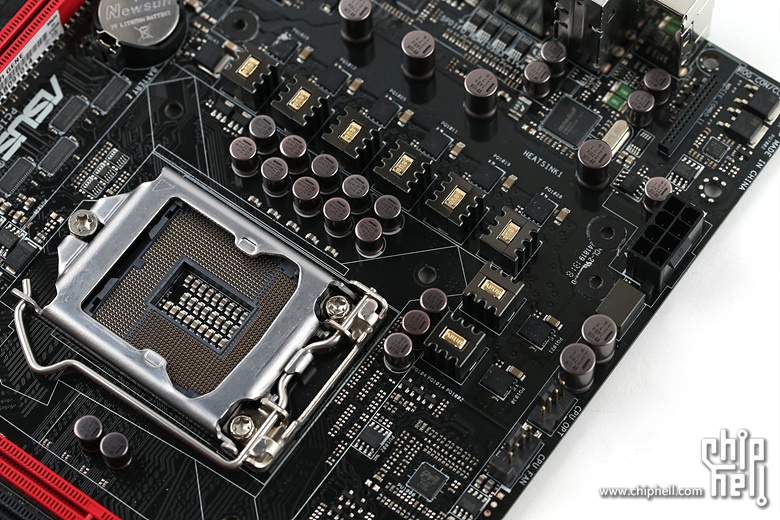

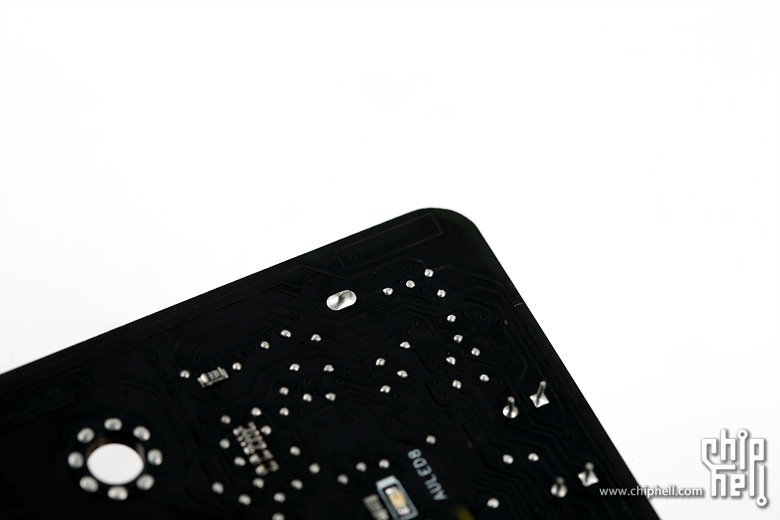

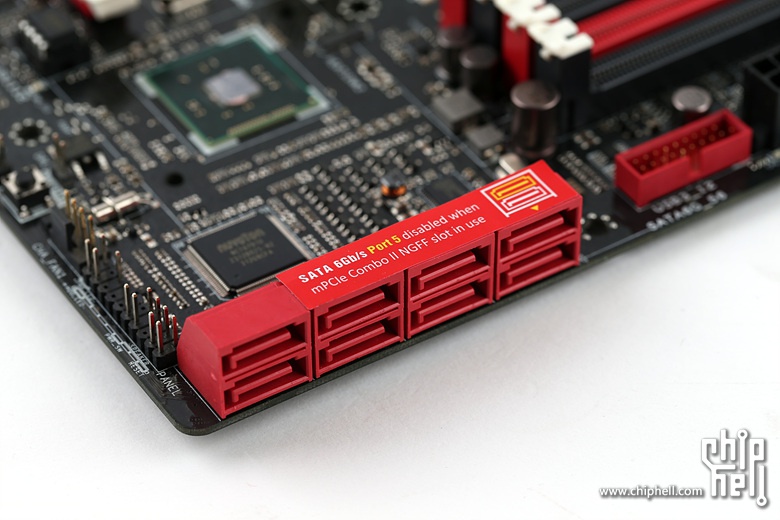

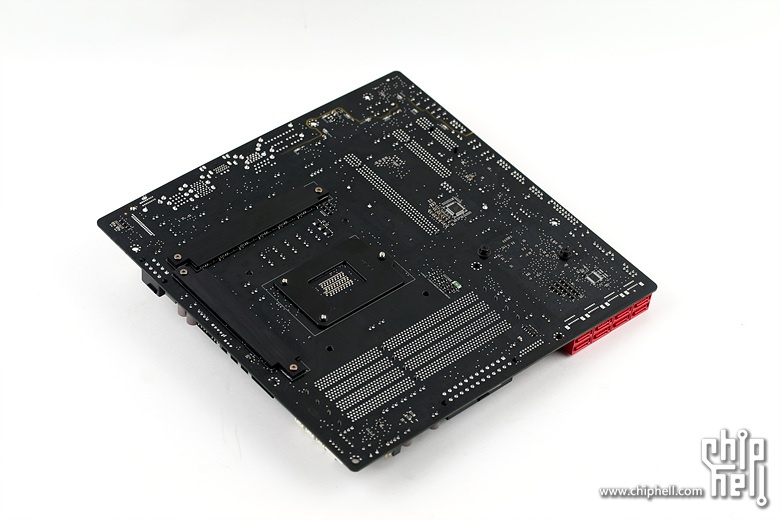

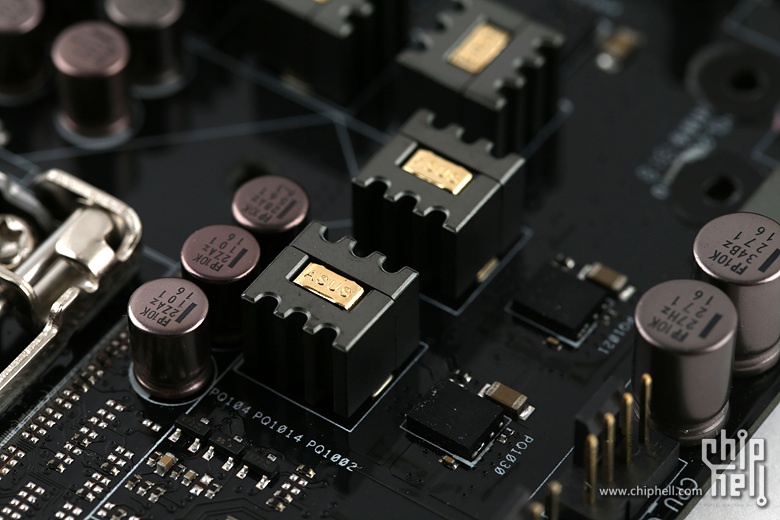

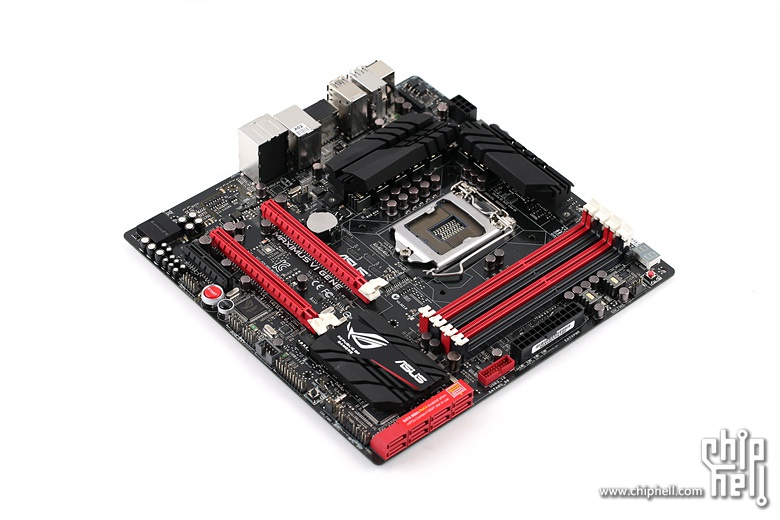

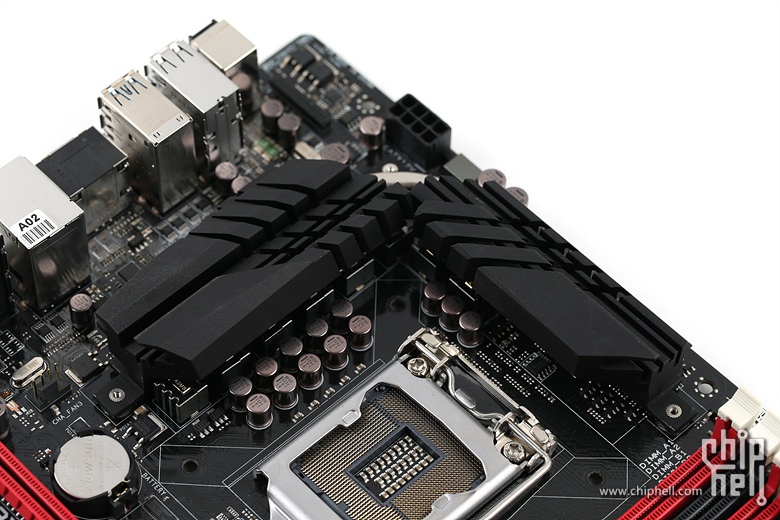

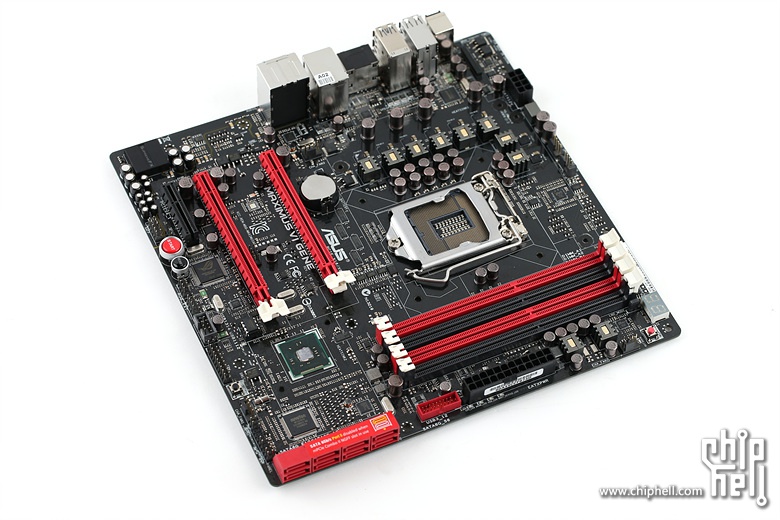

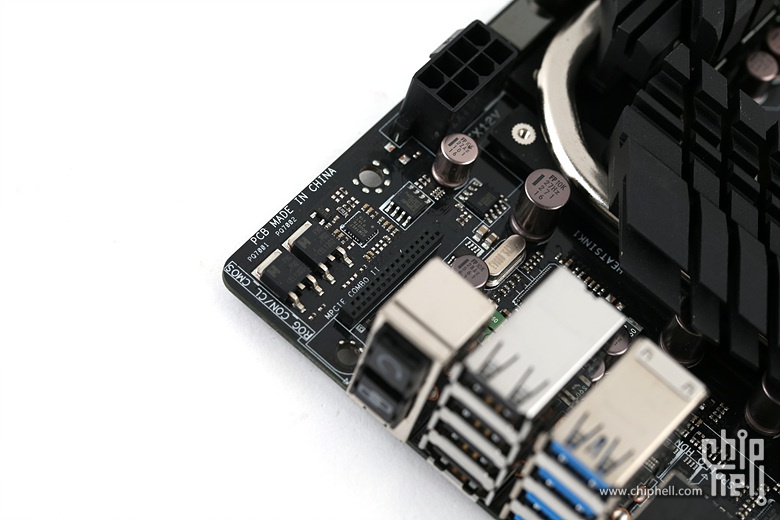

M6G的主板看上去跟上一代外形上相差并不大.主板PCB背部,PCB显然是经过了黑化的处理. PCB为6层用料. I/O接口部分最左侧的是就是刚刚介绍过的MPCIE Combo II,其它则是Clr Cmos,ROG Conent,USB 2.0x4,USB 3.0x6,光纤输出,HDMI,LAN,音频接口. MPCIE Combo II接口所用的排插. 供电散热系统,这几代散热模块的发展好像止步不前了. 芯片组散热模块. 去掉供电散热模块. 拔个干净看得更加清楚. 没有黑化的CPU插座. 8+2相供电系统. ASUS定制的铁素体电感,以及最高可承受60A电流量的黑金铝壳电容. DIGI+ EPU芯片,即供电PWM芯片. 最高可支持DDR3 32GB容量的内存插槽. 内存供电DIGI+芯片,右侧是Debug指示灯和MemOK!按键. 8个SATA 6Gb/s接口,其中6个原生2个则是通过板载芯片获得. 双PCI-E 3.0 x16插槽,双卡时为双x8,最左侧为x4接口. |
Shine曜: 其实会很吵
timtu: 这样的PCIE*2,也只能水冷了!
kcliao: 同问啊。M5G的同样躺箱子里。从来就没出来过。
