拆解篇

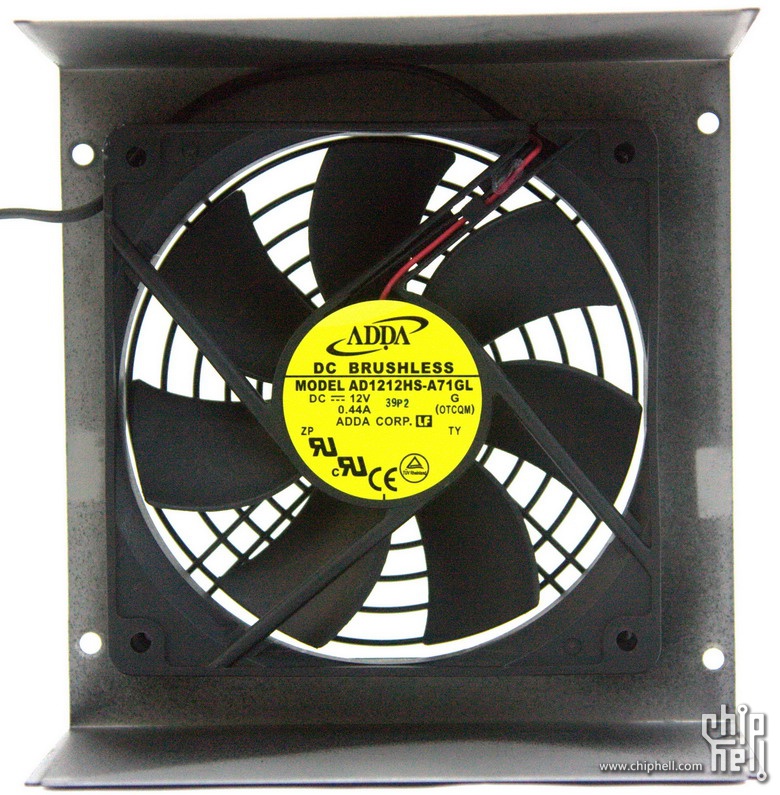

ST75F-GS属于“大风车”结构电源，使用的ADDA风扇是12CM型号，特性中规中矩，处于温控转速的状态下：

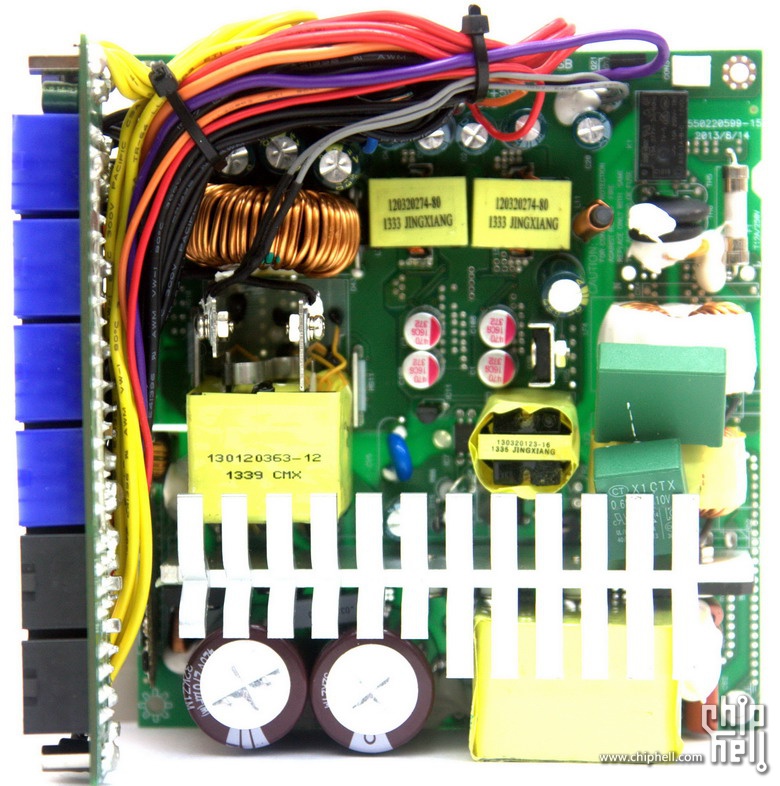

内部元件及线路总览，非常紧凑、清爽的元件布局：

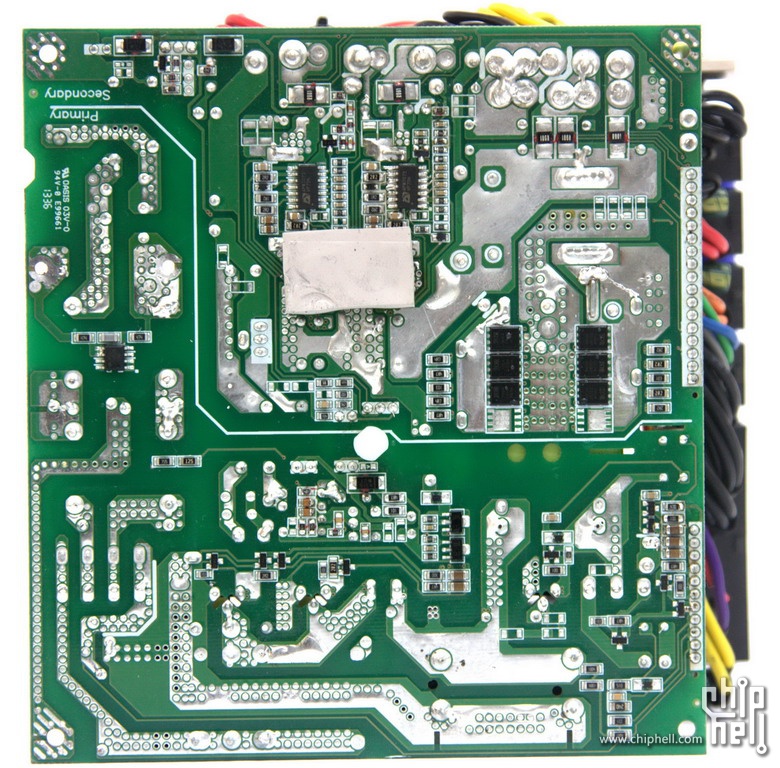

背面布线亦相当清晰：

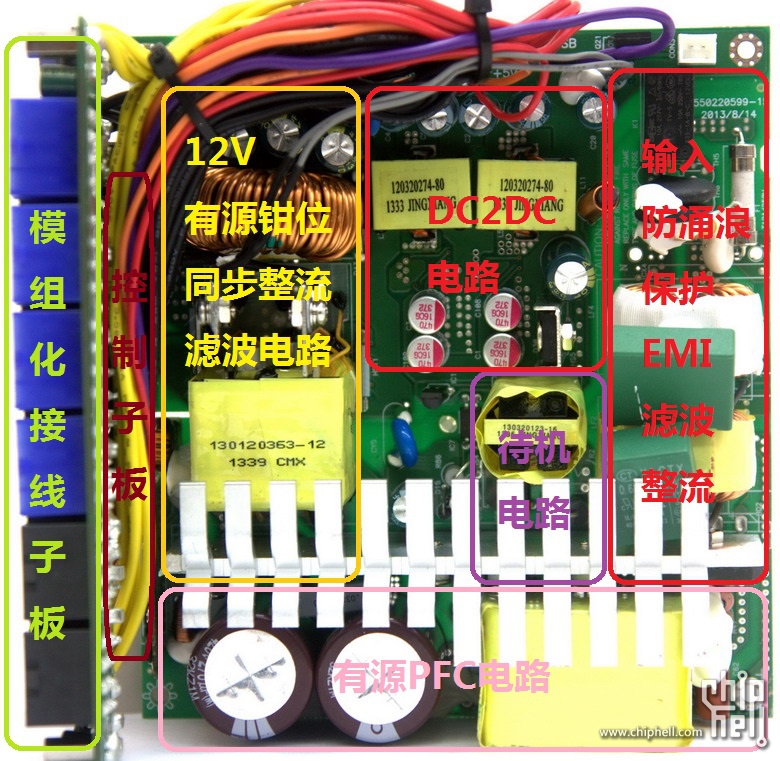

各部分电路功能介绍：

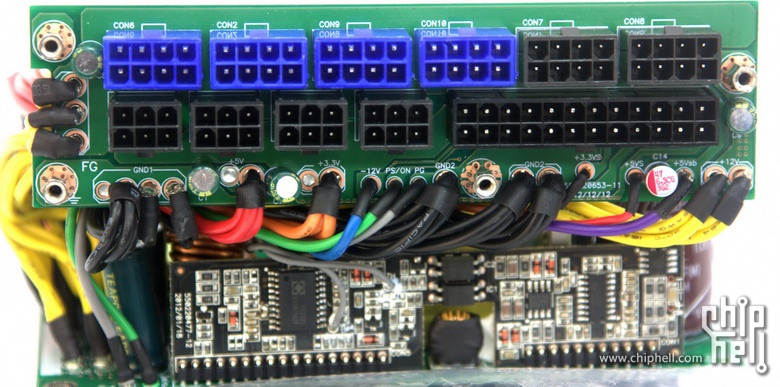

模组化接口子PCB：

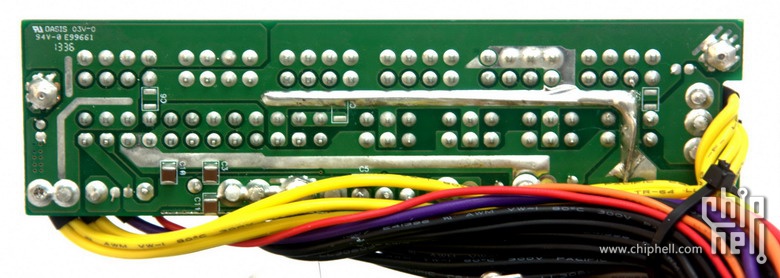

模组化接口子PCB背面，大面积覆铜+敷锡增流：

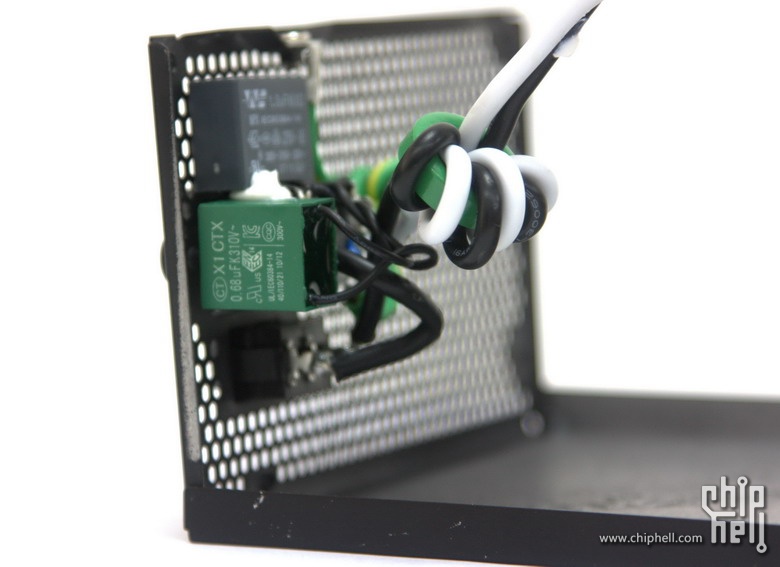

输入AC电源插座X电容、扼流圈：

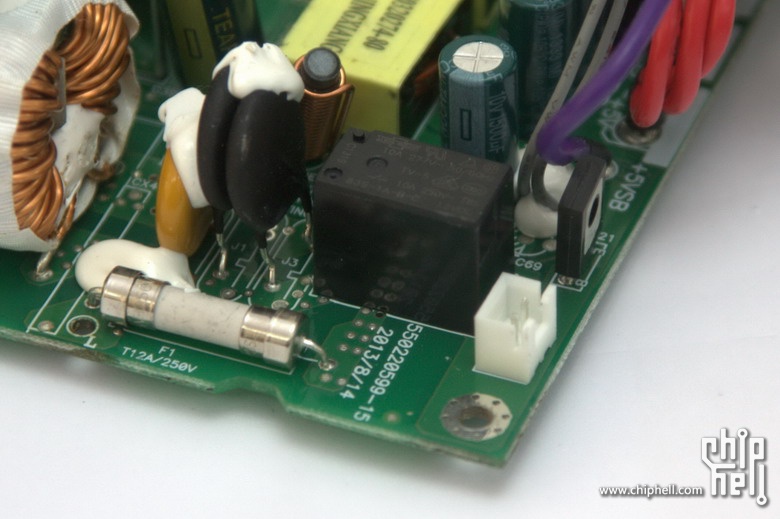

完善的防涌浪保护的电路，负温度系数热敏电阻及继电器方案：

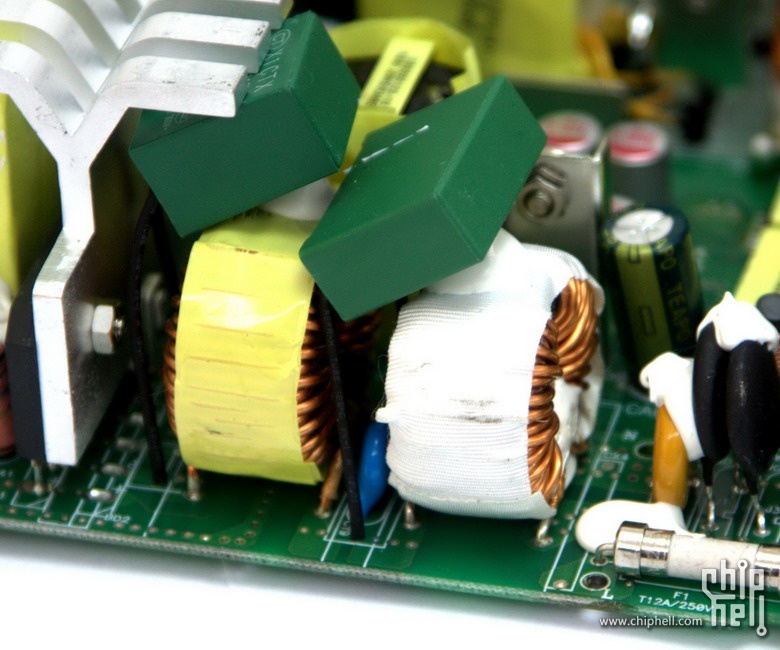

接着是AC电源线进线区域，有一级Y电容、X电容及共模扼流圈的EMI滤波元件：

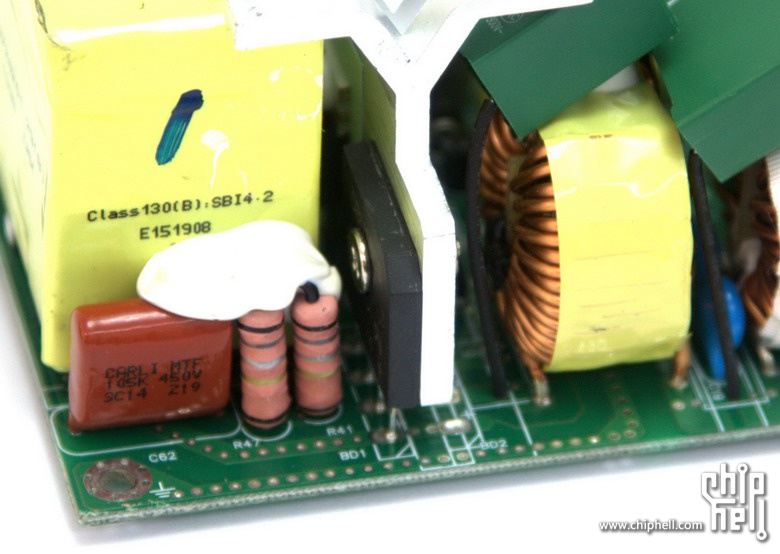

AC输入整流桥，安装在散热片上， 10A600V元件，余量充足：
体积非常大的磁屏蔽有源PFC电路电感元件：

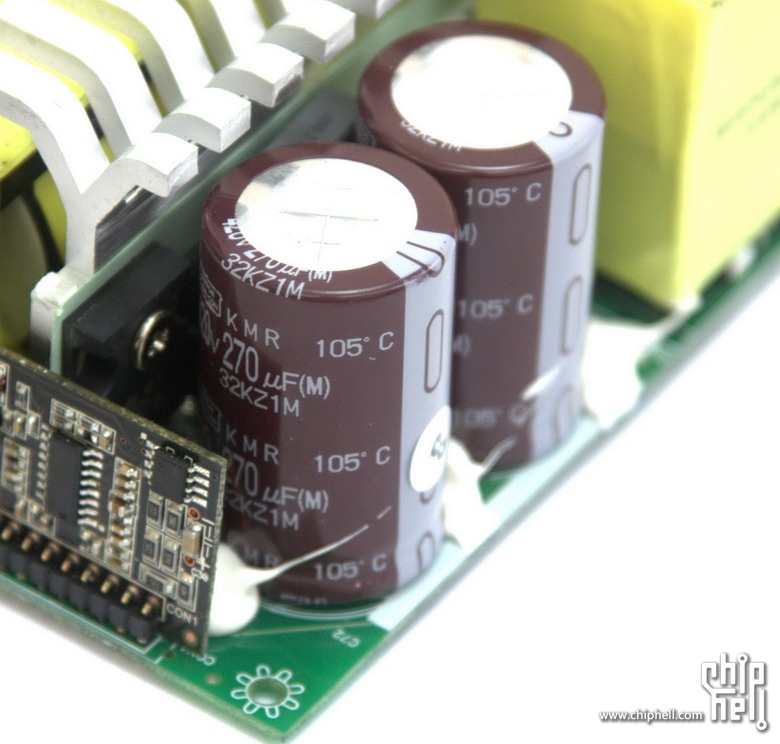

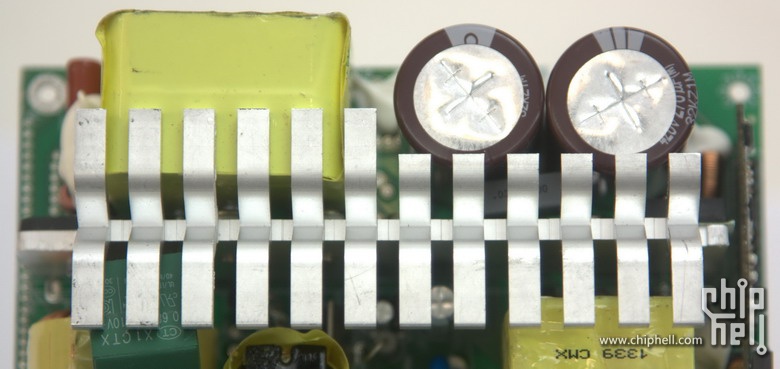

PFC电容是日化的KMR系列270uF/420V高压电解，两个并联，105摄氏度下2000小时寿命，高规格用料：
PFC功率管元件，以及有源钳位单管正激PWM电路的功率管元件都安装在一片散热片上：

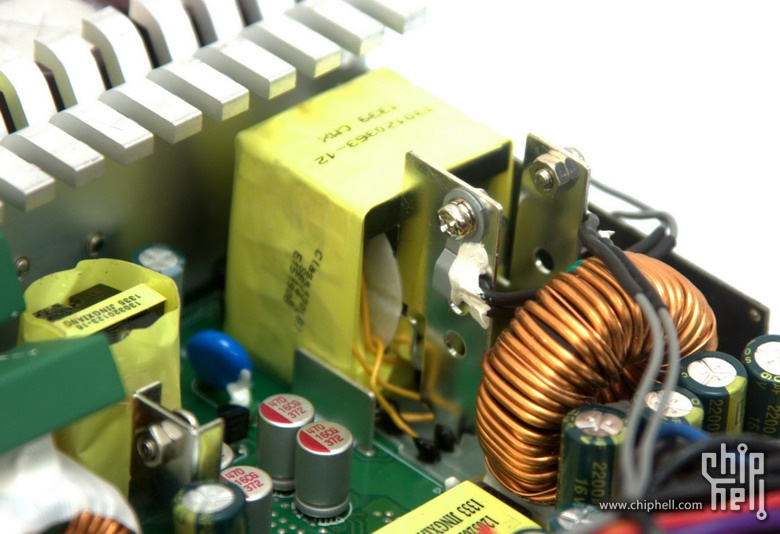

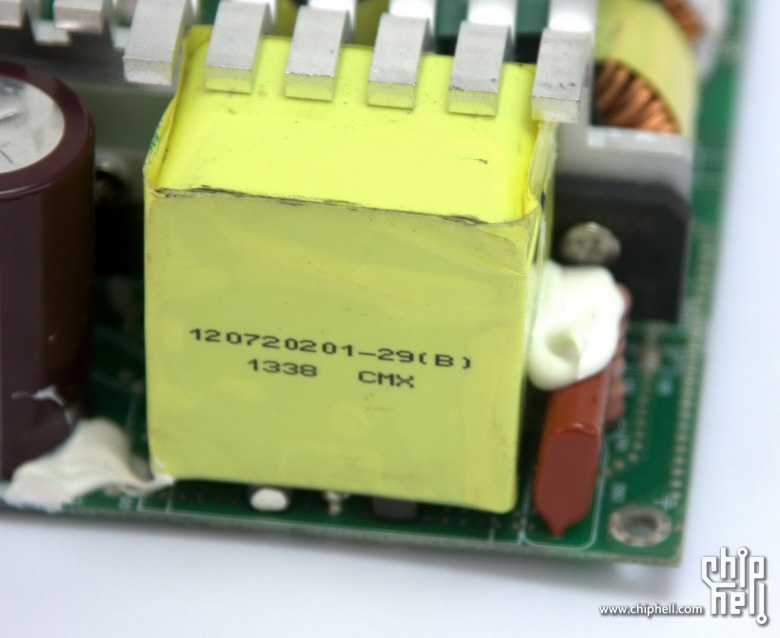

主PWM变换电路拓扑结构是单管正激有源钳位PWM电路，能实现变压器磁芯双象限磁化，提高利用效率，变压器体积比其他电源都要小。另外变压器采用了金属片构型绕组的特殊结构，输出储能电感是5线并饶的铁硅铝磁环电感：
这个方向能更清晰的窥探主变绕组的特点，这种构型非常适合于副边大电流的输出：

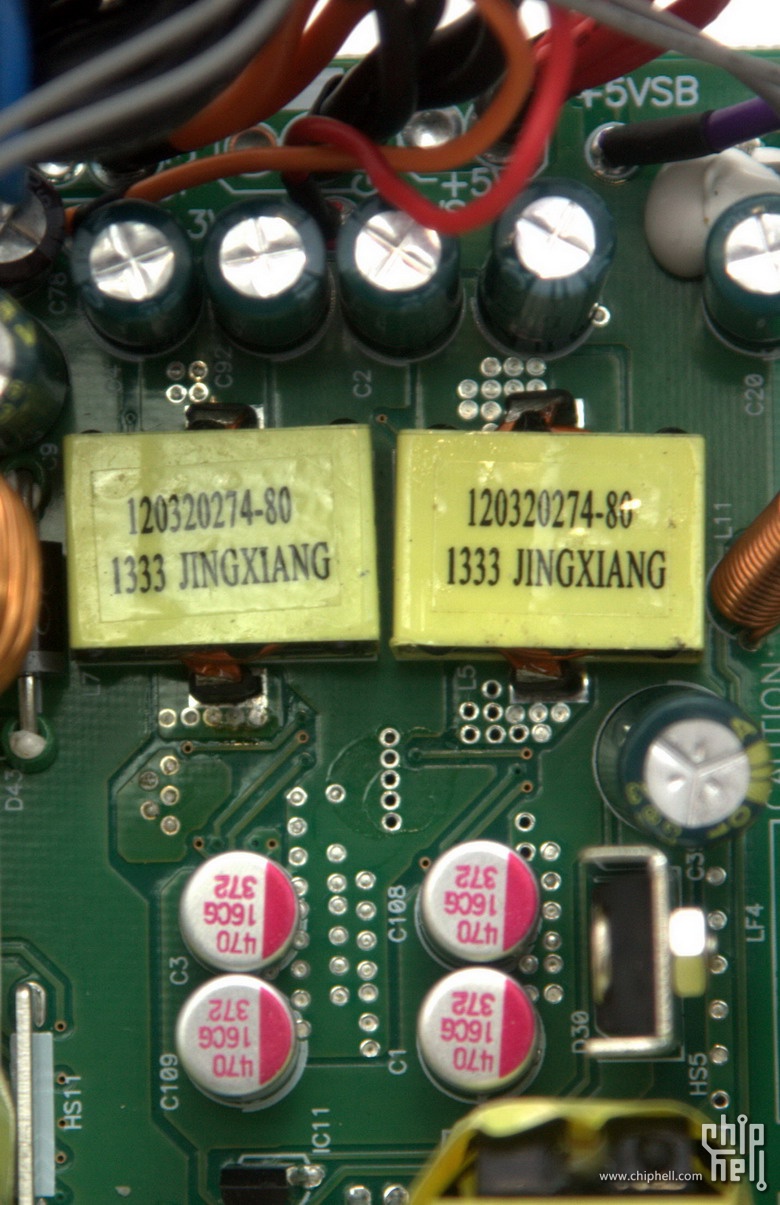

5v和3.3v电路是双路APW7073控制的DC2DC电路，以原系列相比，把本来独立在主pcb上的DC2DC子板元件集成在主pcb上，有利于缩减元器件及制造成本：

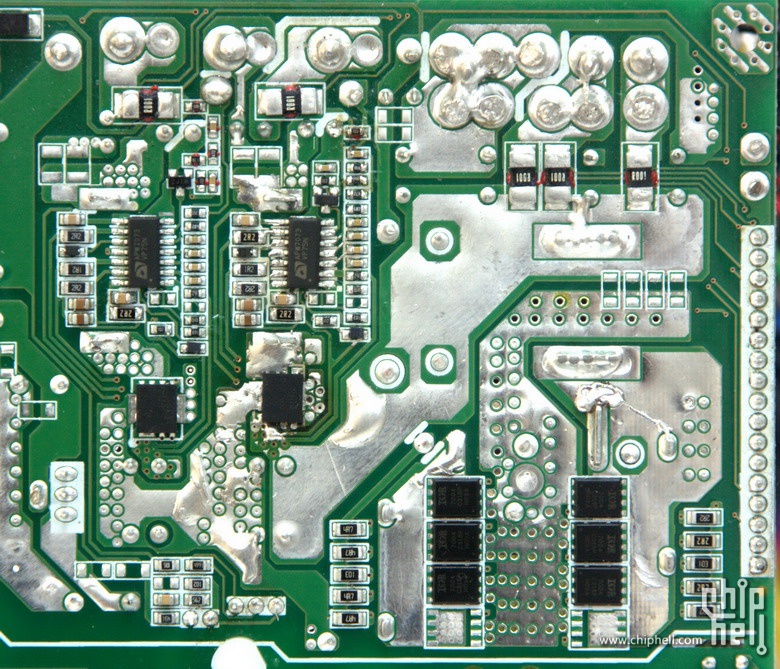

主pcb背面的DC2DC电路功率管元件使用了TI的整合型CSD86350D MOS元件。一个封装上具有上下管，节省了空间。另外主12V的同步整流MOS是IR的IRF7004，亦被布置在了主PCB背面，上述元件通过导热硅胶垫向电源金属壳散热：

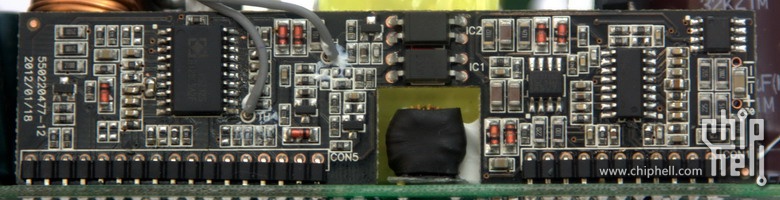

全机的控制IC，集中在一块控制子板上。一次侧的PFC+PWM控制IC是champion的CM6802+CM03X，二次侧ATX管控IC是PS232S：
待机电源的小变压器
从上面拆解可以看到，测试样品的各路输出均没有采用CLC的滤波结构，另外输出滤波电容均为TEAPO台系电解电容，DC2DC电路使用了4颗松木固态电容，如此看来应属于性价比型产品。 |
