测试篇

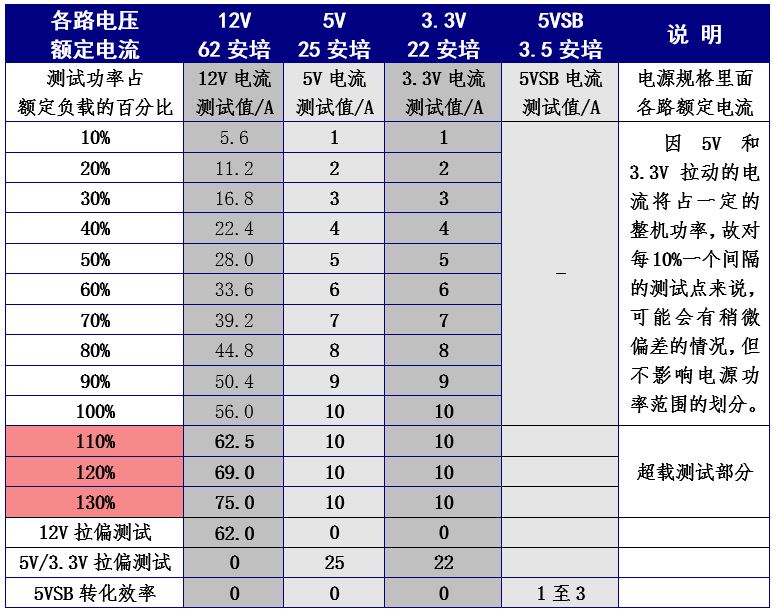

（一）静态测试 待机功率： 220V输入下，测试样品 的5VSB待机电源电路消耗0.7W功率；开机（短接PS_ON与GND）主电路上电后，零功率输出时，消耗7.1W功率。 静态运行测试： 测试配置： 结合ST75F-GS各路电流额定值，使用以下参数进行静态输出测试：

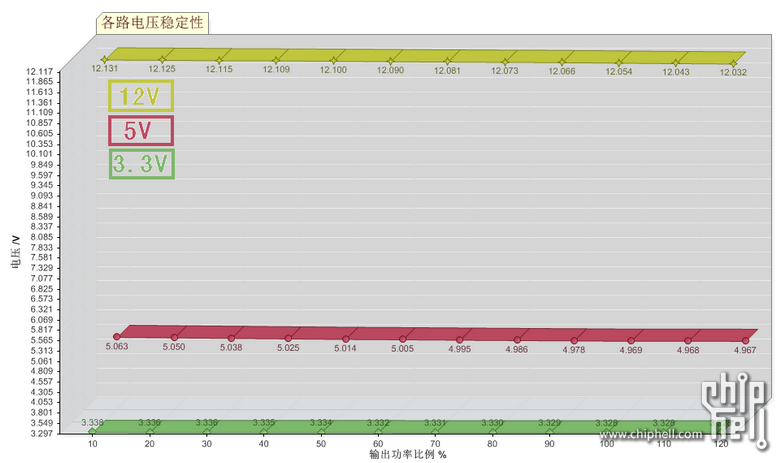

电压稳定性测试： 考察各路电源在整个测试功率范围内的稳定程度，电压变动值越小越好。
测试中在额定负载范围内的各路电压变动情况为： 12V，线材输出端电压跌落0.63%； 5V，线材输出端电压跌落1.86%； 3.3V，线材输出端电压跌落0.30%。 测试样品实现了3%电压变动范围的产品承诺。其中12V和3.3V两路稳压特性表现优异。 电压纹波测试： 考察各路电压在整个测试功率范围内的纹波峰峰值电压，值越小越好。

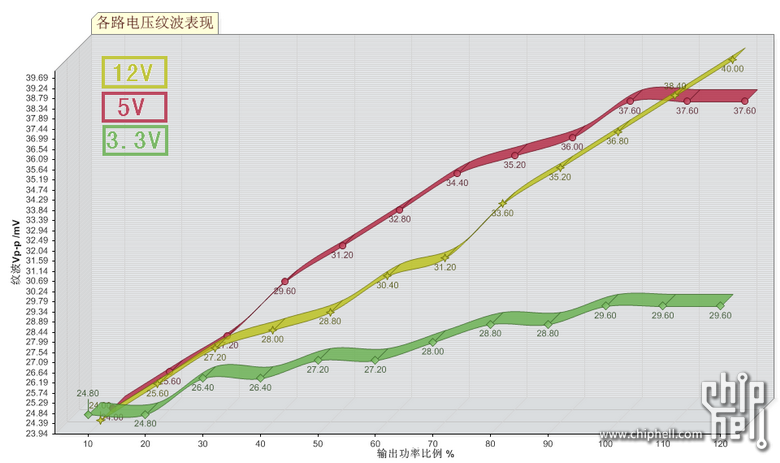

在整机满负载输出功率时： 12V电压纹波Vp-p值为36.8mV； 5V电压纹波Vp-p值为37.6mV； 3.3V电压纹波Vp-p值为29.6mV。 整机满负测试的纹波图：

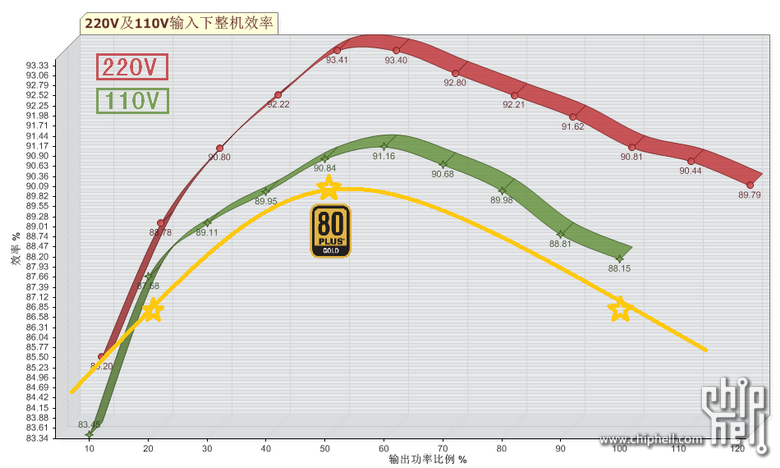

在额定负载范围内，各路纹波表现比较一般，可能跟滤波电路缺少CLC滤波元件或滤波元件规模不足有关。另外与各路使用的是台系电解电容元件、电感纹波店里系数取值较大的电路特点亦有关系。 整机转换效率测试： 考察电源在整个测试功率范围内的效率表现。其中，220V输入测试至120%额定输出功率范围：

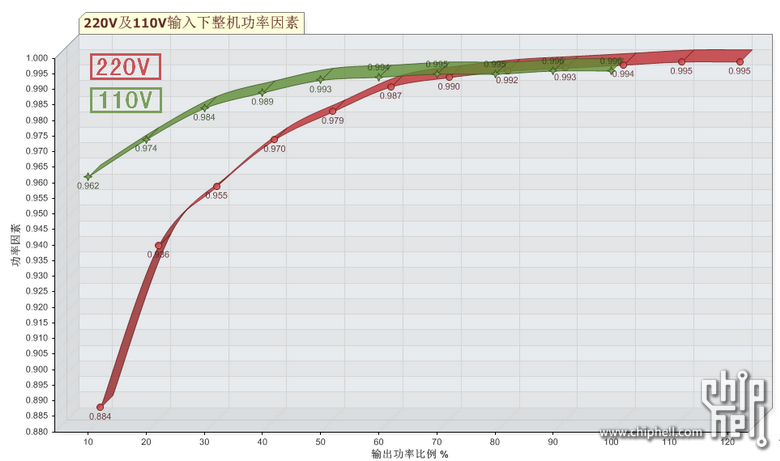

110VAC输入下，测试样品在三个典型负载点的效率表现均高出80plus金牌认证达标值。在220VAC输入下具有93.41%的半载转换效率，满载转化效率为90.81%（计分成绩）。 测试样品能完成120%超载输出，再往高功率测试则出现纹波超标、电压不稳的情况，测试认可的超载能力为20%（计分成绩）。 各路电压拉偏测试（负载调整率）： 考察各路电压在最大额定输出电流下的电压、纹波数值，其中红色字体标记的测试结果作为电压稳定性及纹波表现的计分项目： 12V：输出62A，电压12.065V（初始电压12.131V），纹波16.8mV Vp-p，电压波动-0.54%（计分成绩）； 5V：输出25A，电压4.980V（初始电压5.064V），纹波21.6mV Vp-p，电压变动-1.66%（计分成绩）； 3.3V：输出22A，电压3.326（初始电压3.340V），纹波17.4mV Vp-p，电压变动-0.30%（计分成绩）。 额定电流下的各路电压负载调整率非常出色，纹波表现亦较整机负载综合测试的工况下表现要好。 功率因素测试： 在测试功率范围测量整机功率因素。220VAC输入测试至120%额定输出功率，110VAC输入下测试至100%额定输出功率，测试样品具有很好的功率因素校正表现：

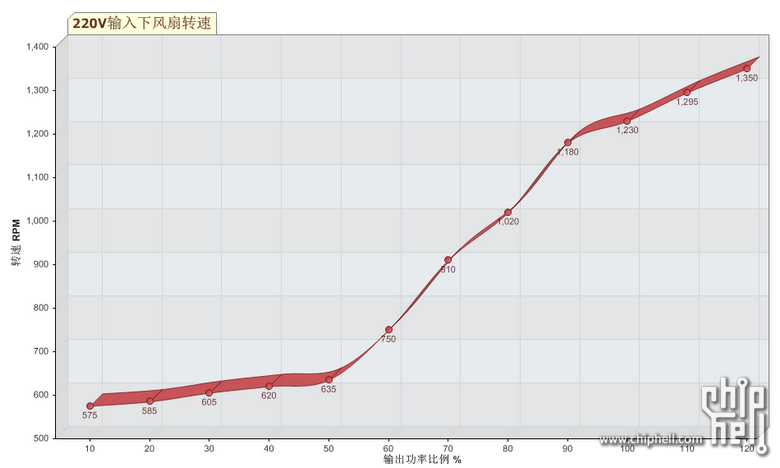

风扇转速测试： 本系列电源通过高效率低发热与温控转速的风扇低转速工作来保持静音表现。在负载超过50%后，风扇才开始逐渐提速，并在整个额定负载内都控制噪音在可接受的范围：
5VSB待机电源转换效率： 5VSB输出为1A，2A，3A（220VAC下）时，效率分别为：74.5%，81.7%，83.1%。 （二）动态测试 12V：6.2A-16.8A，跳变保持1ms，跳变摆率1A/us；
5V：2.5A-7.5A，跳变保持1ms，跳变摆率1A/us；
3.3V：2.2A-6.6A，跳变保持1ms，跳变摆率1A/us；

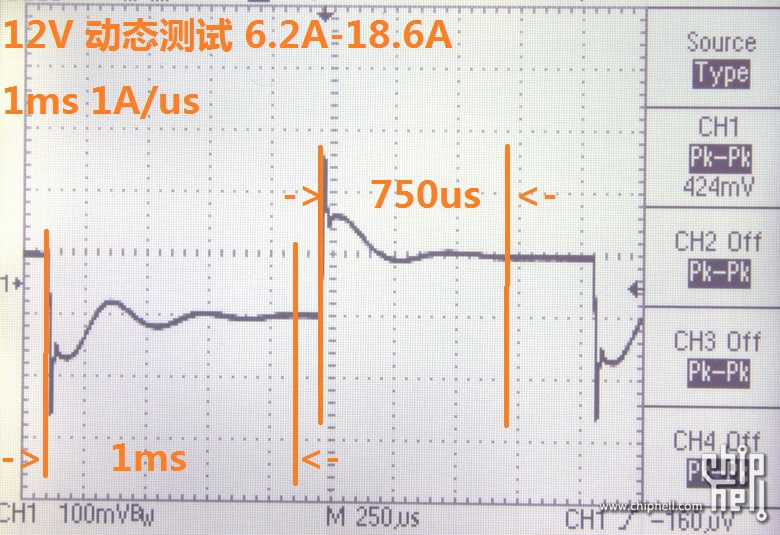

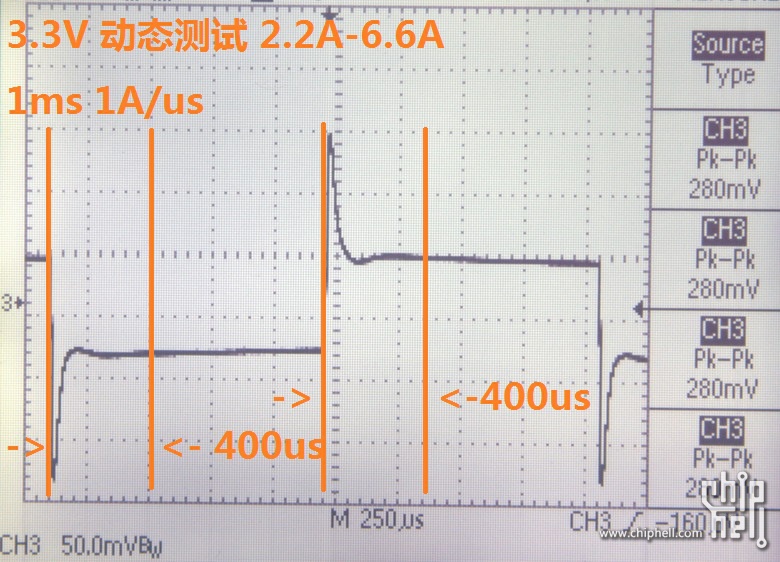

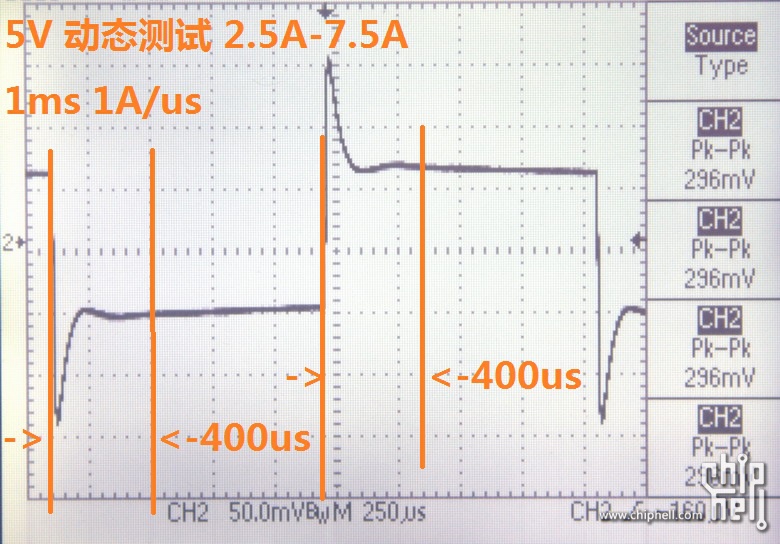

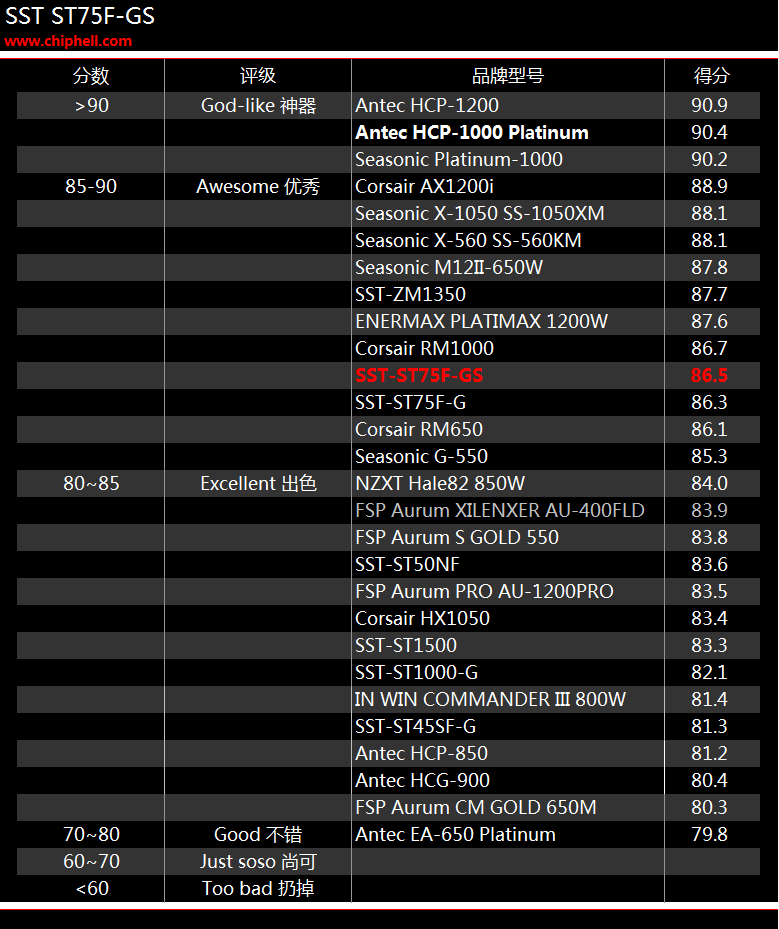

12V动态性能： 12V动态响应表现一般，1000us（计分成绩）的环路响应、电压重建时间有点不太符合其正激拓扑应有的表现。 5V动态性能、3.3V动态性能： 相同的DC2DC电路，这两路的动态表现也相近，环路响应、电压重建时间均值均为400us（计分成绩），很不错。 测试评分： 按CHH测试体系的计分公式，ST75F-GS成绩为： 100（满分） 减5.58【纹波测试子项=0.1*(各路额定电流下纹波值之和)】 减2.50【电压稳定度子项=1*（各路额定电流下电压偏离之和）】 减4.60【整机效率子项=0.5*(100-220VAC下额定功率效率)】 减2.78【动态测试子项=1*log（各路动态响应重建时间均值us）】 加2.00【40%超载输出能力】 =总分86.54，属CHH评级中的“Awesome”（优秀）级别电源。
|
