HP Gen8老骥伏枥之PCIE拆分卡进化终极形态——All in boom卡(万兆阵列一卡通)[已上架]

lou8888

wxcup 发表于 2025-4-11 12:54
我这个方案比较凑合一点，就是找了个透明的塑料片，目视打了孔固定的，利用了电源侧面的两个比较浅的螺丝 ...

niubi啊

wxcup

lou8888 发表于 2025-4-11 13:14
niubi啊

反正4块SATA SSD重量也不大，怎么弄都可以固定得上；
当然效果最好的还是3d打印的那款，带镂空更利于硬盘散热；

andy-wsj

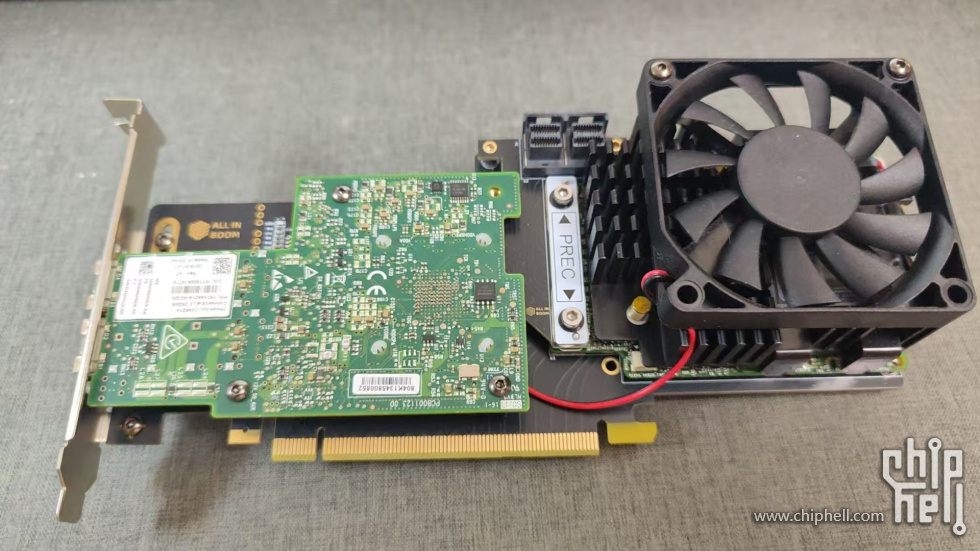

最近自己组装了一台NAS，加上之前捡漏搞到的一片H740P，装上去性能杠杠的！！

自己改了全高挡板，跟半高孔位完全对齐，就是那种浪潮服务器拆机全高挡板
机箱没啥限制，我就换了一个7CM建准风扇，比原装静音。

H740P缓存速率很快，不过我的硬盘就差很多，缓存满了就回到原来的速率，要是换几个高性能硬盘，这要飞起来了

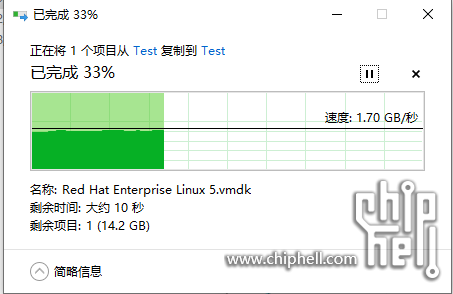

window系统文件拷贝，峰值挺高，日常使用完全是飞一样的感觉。

wxcup

andy-wsj 发表于 2025-4-27 02:26
最近自己组装了一台NAS，加上之前捡漏搞到的一片H740P，装上去性能杠杠的！！

自己改了全高挡板，跟半高孔 ...

全高挡板看着很不错啊，很多全高机箱也可以用了，赞一个；
这个H740p阵列卡性能相当可以啊，看数据好像PCIE 8x的带宽几乎跑满了

andy-wsj

wxcup 发表于 2025-4-27 11:43
全高挡板看着很不错啊，很多全高机箱也可以用了，赞一个；
这个H740p阵列卡性能相当可以啊，看数据好像PC ...

阵列卡是猛，奈何我硬盘不行啊，NAS的成本大头是硬盘啊！！！

wxcup

andy-wsj 发表于 2025-4-28 21:26
阵列卡是猛，奈何我硬盘不行啊，NAS的成本大头是硬盘啊！！！

20TB左右的机械硬盘还是贵，不过现在16TB的矿盘貌似便宜不少了；
然后就是服务器的SAS和SATA SSD据说大船货也快到岸了

andy-wsj

来看看AIB卡的H730P（2G缓存）功耗管理：

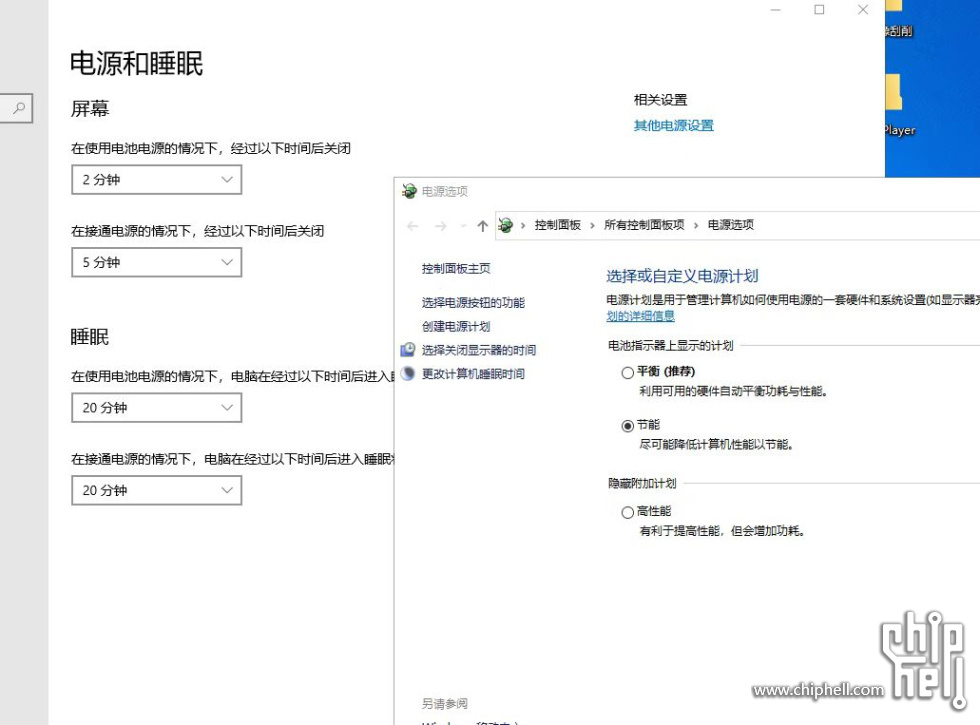

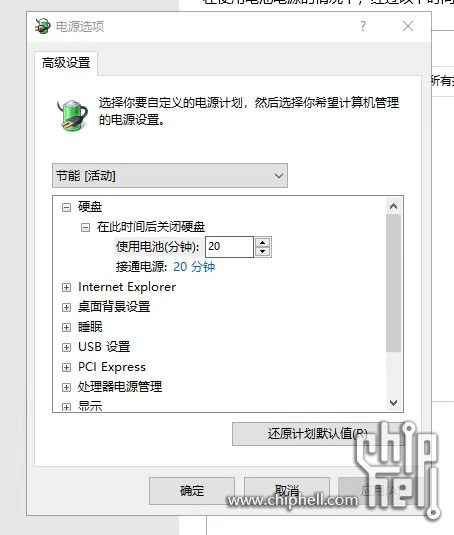

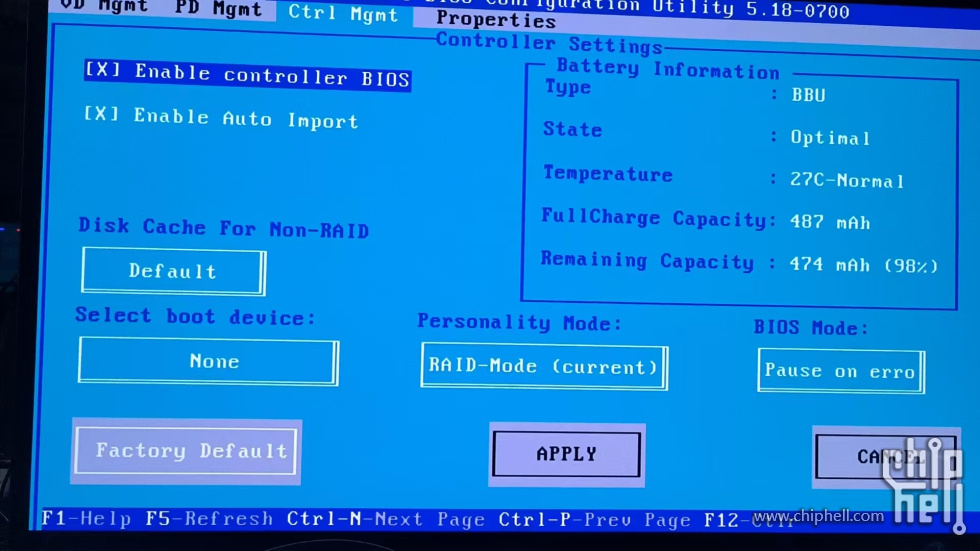

开启了H730P的硬盘休眠功能，30分钟HDD无活动自动休眠，系统里面还要配置电源管理部分：

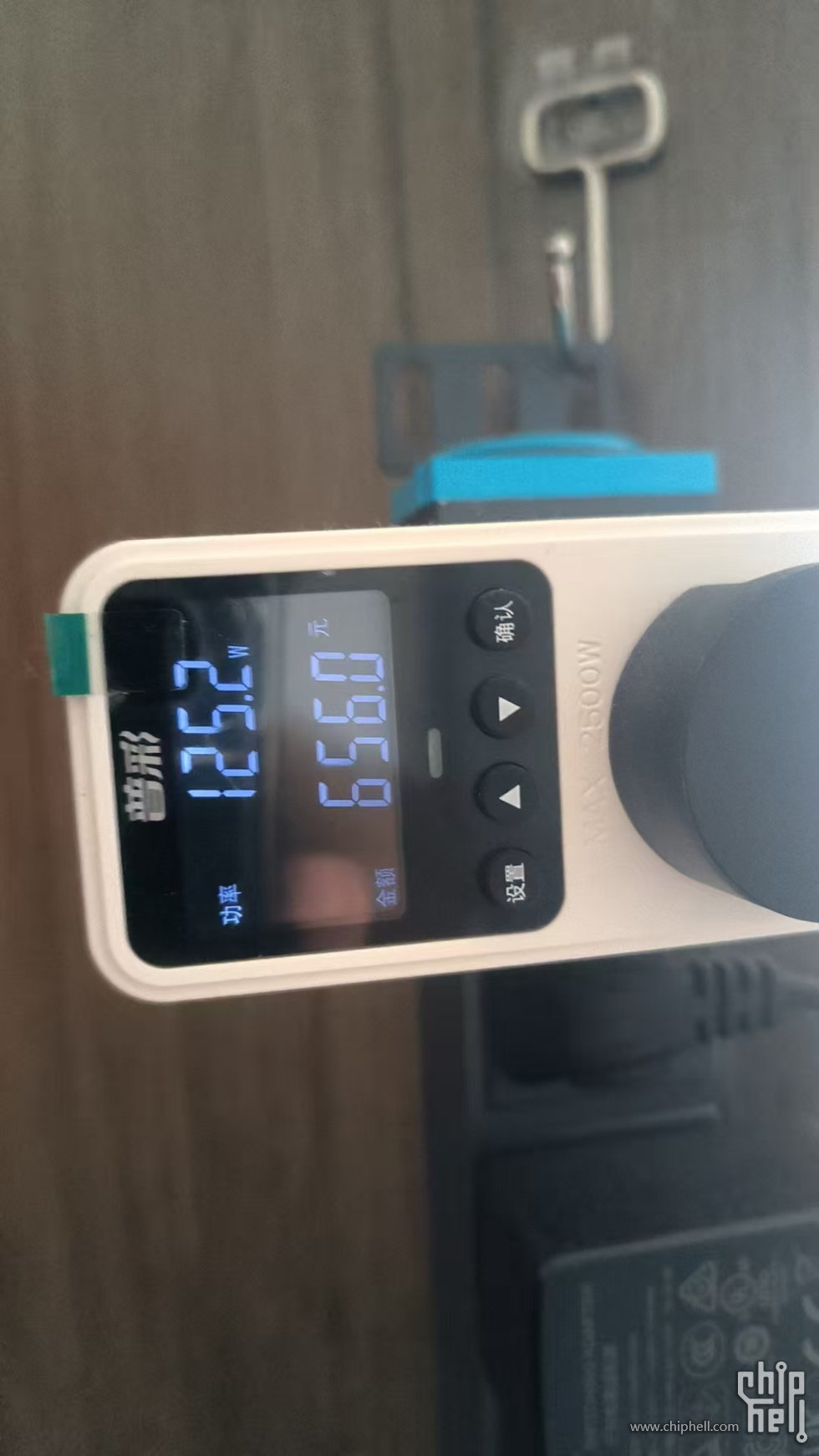

正常运行的时候是125W

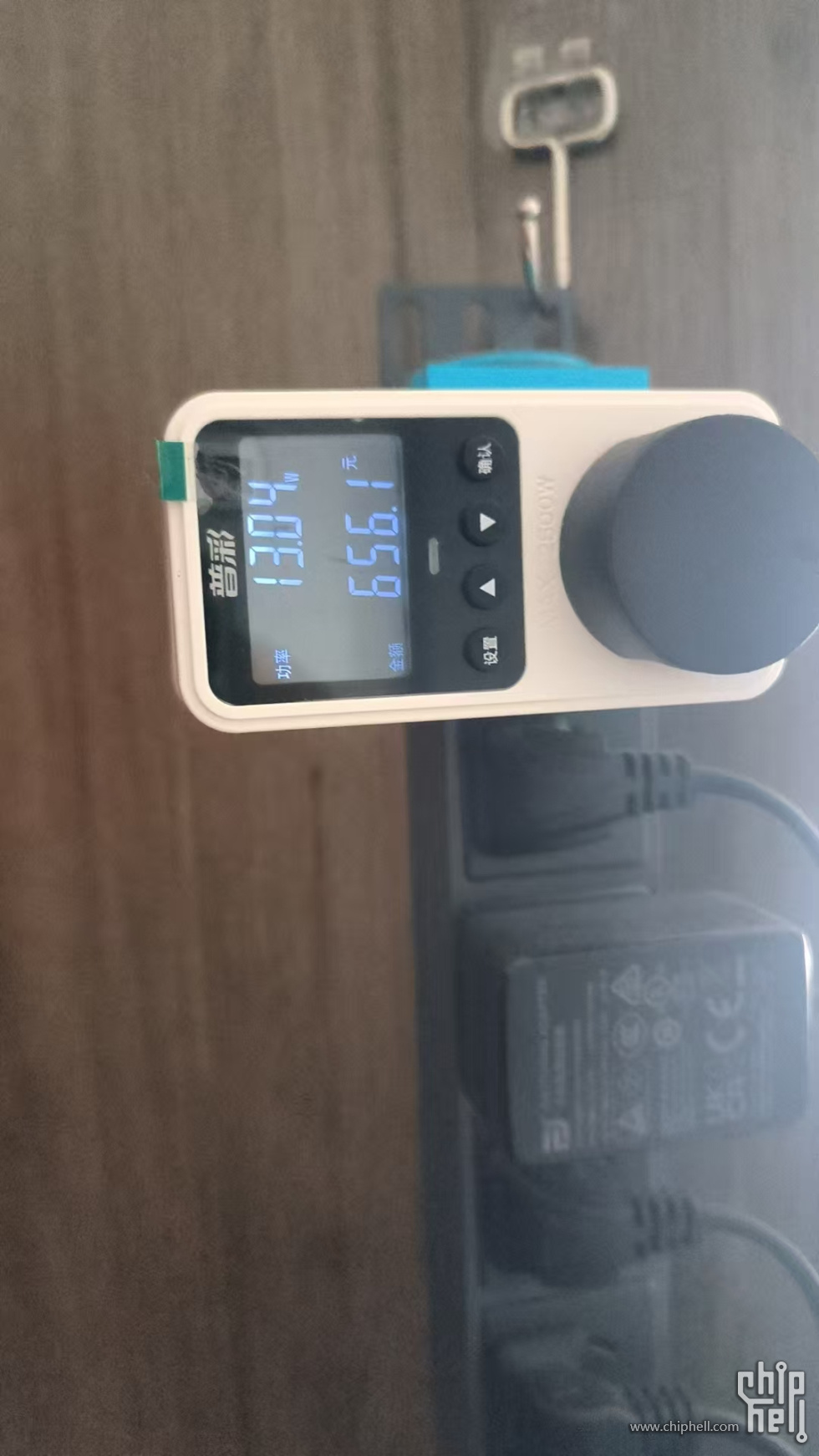

硬盘休眠之后13W，额这个...是真的吗，我开始都不能相信...


从休眠进入正常工作状态，延迟10秒，但是作为长期待机使用，能有13W功耗，还要啥自行车！

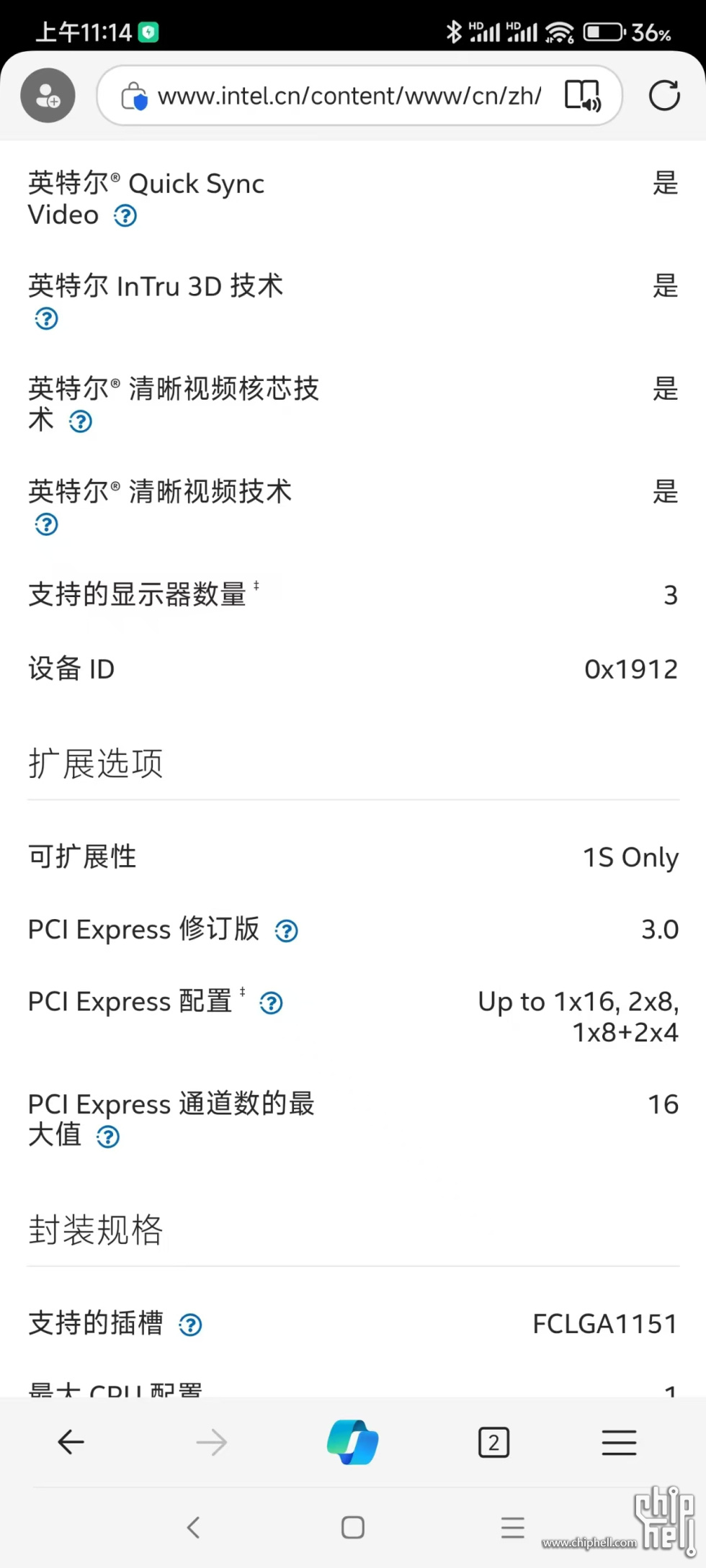

CPU：6700K

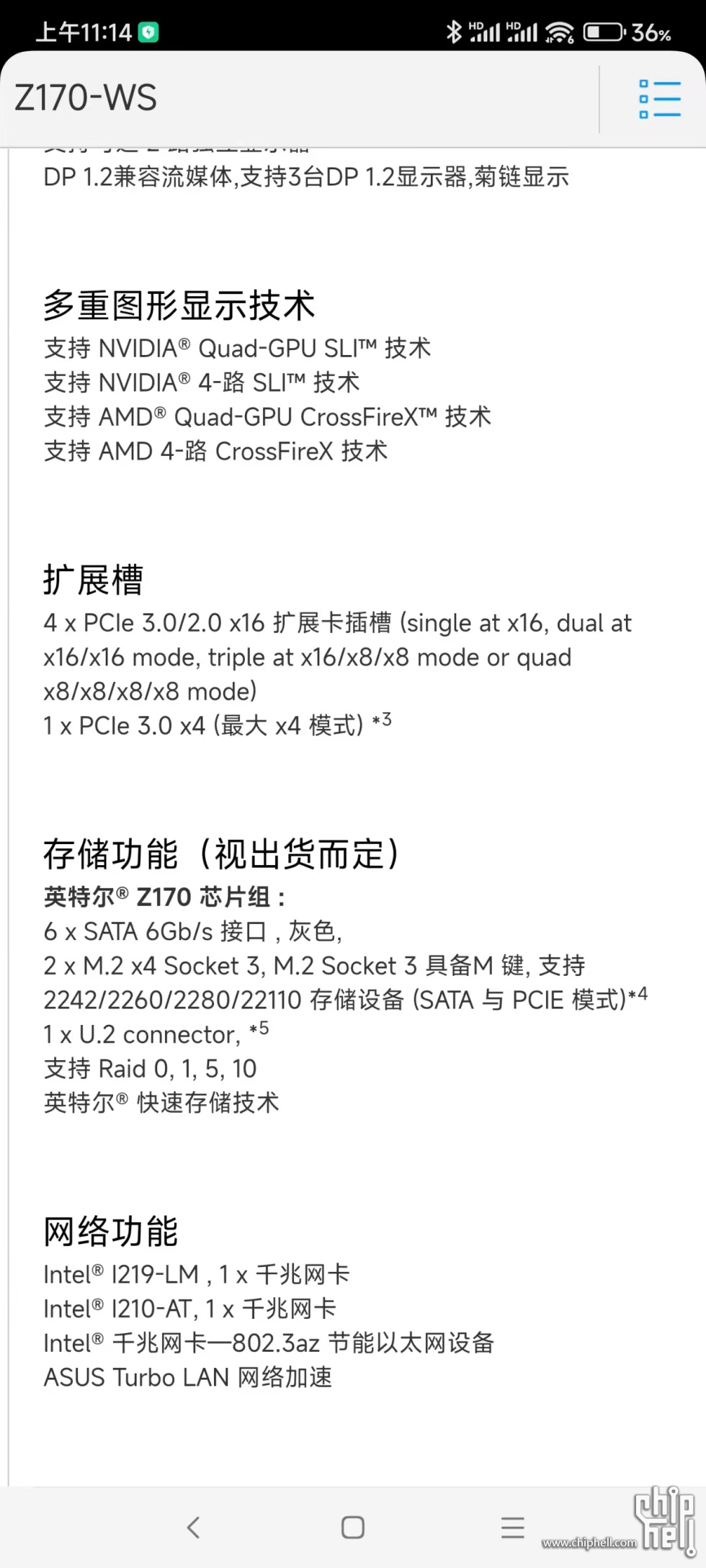

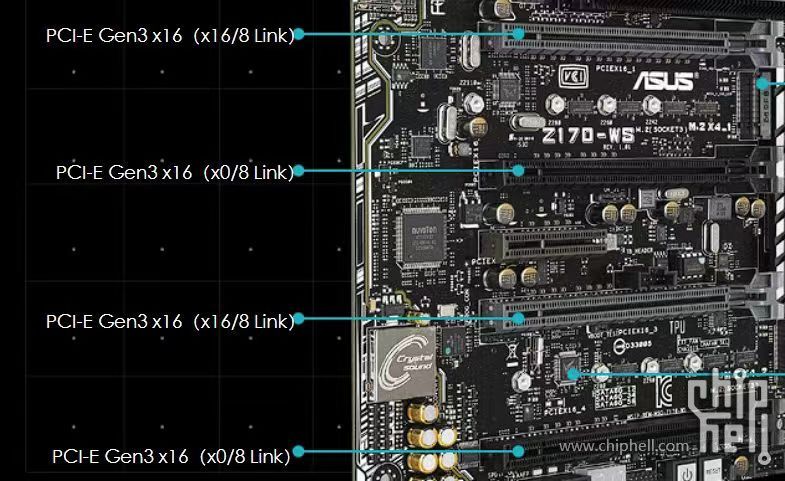

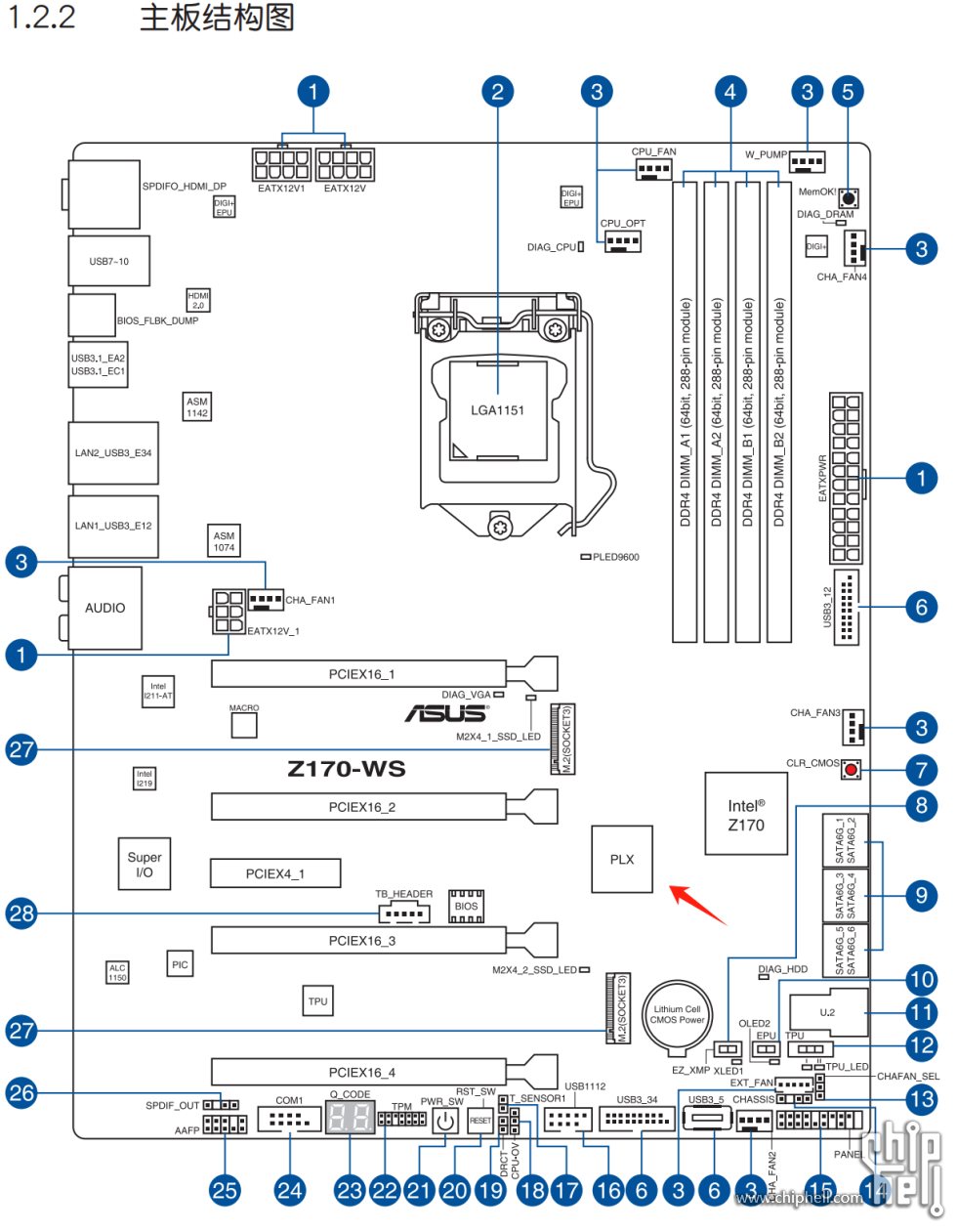

主板：Z170-WS，默认支持自动拆分，简直为AIB的量身定做

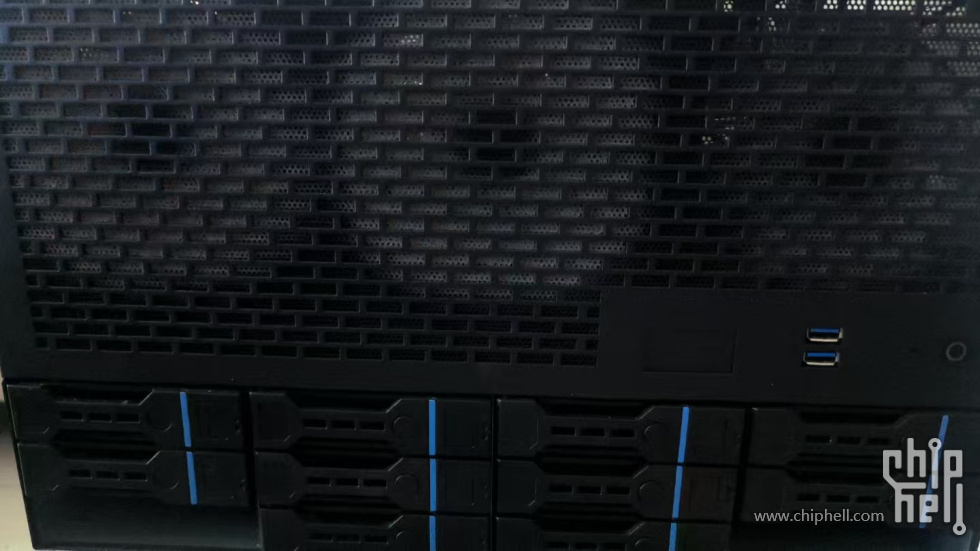

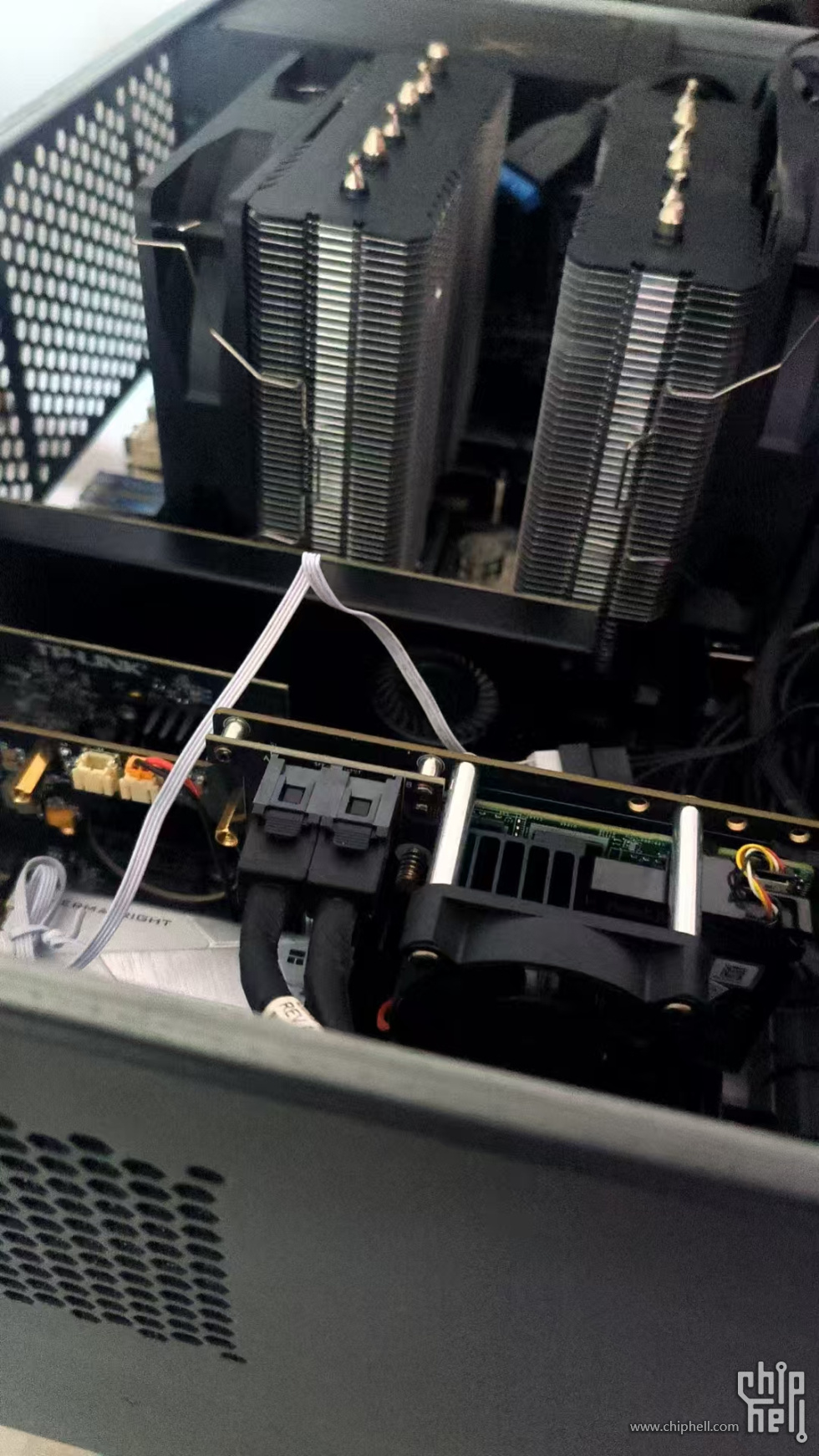

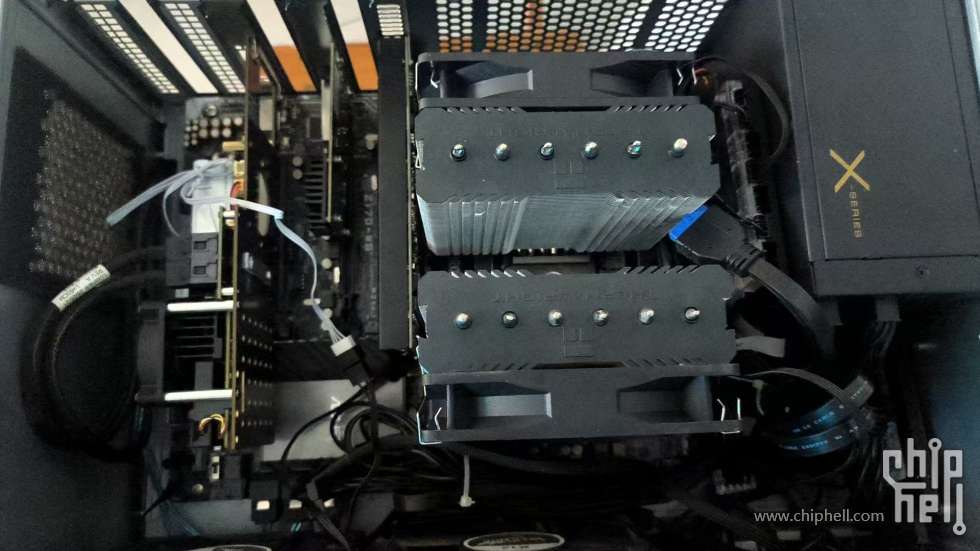

这是坛友退役主板，加了一个NAS机箱：

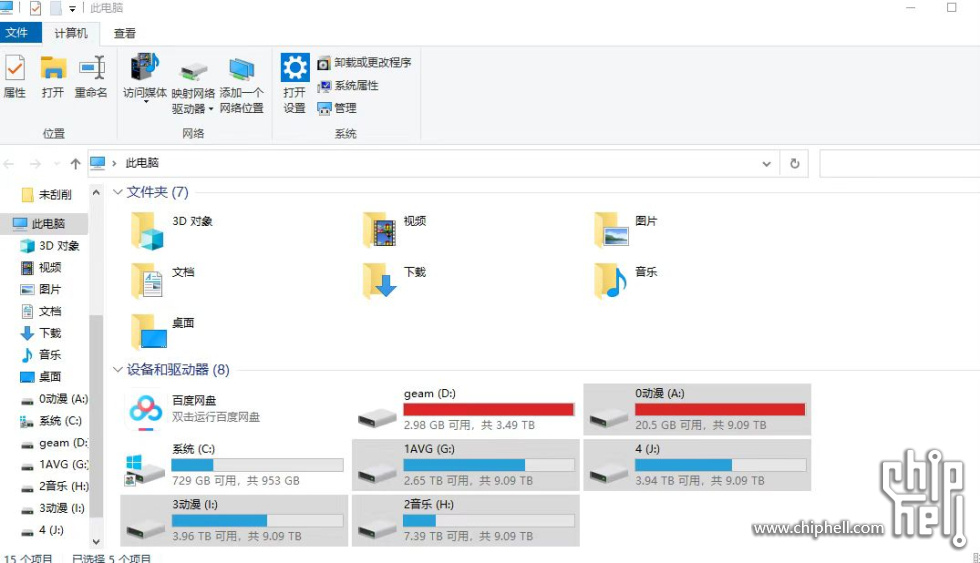

硬盘配置是5片10T的HDD，系统和软件盘是1T的SSD

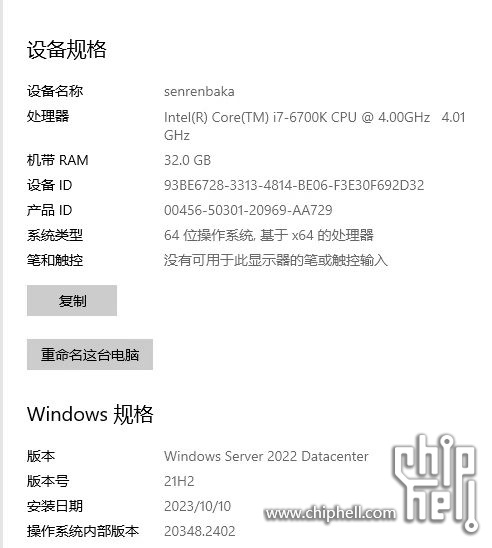

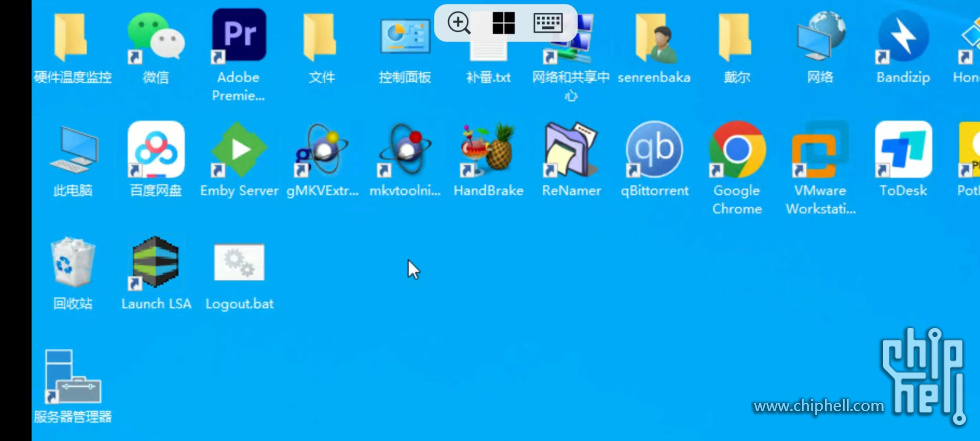

系统也没什么特别要求，就装一个WinServer2022

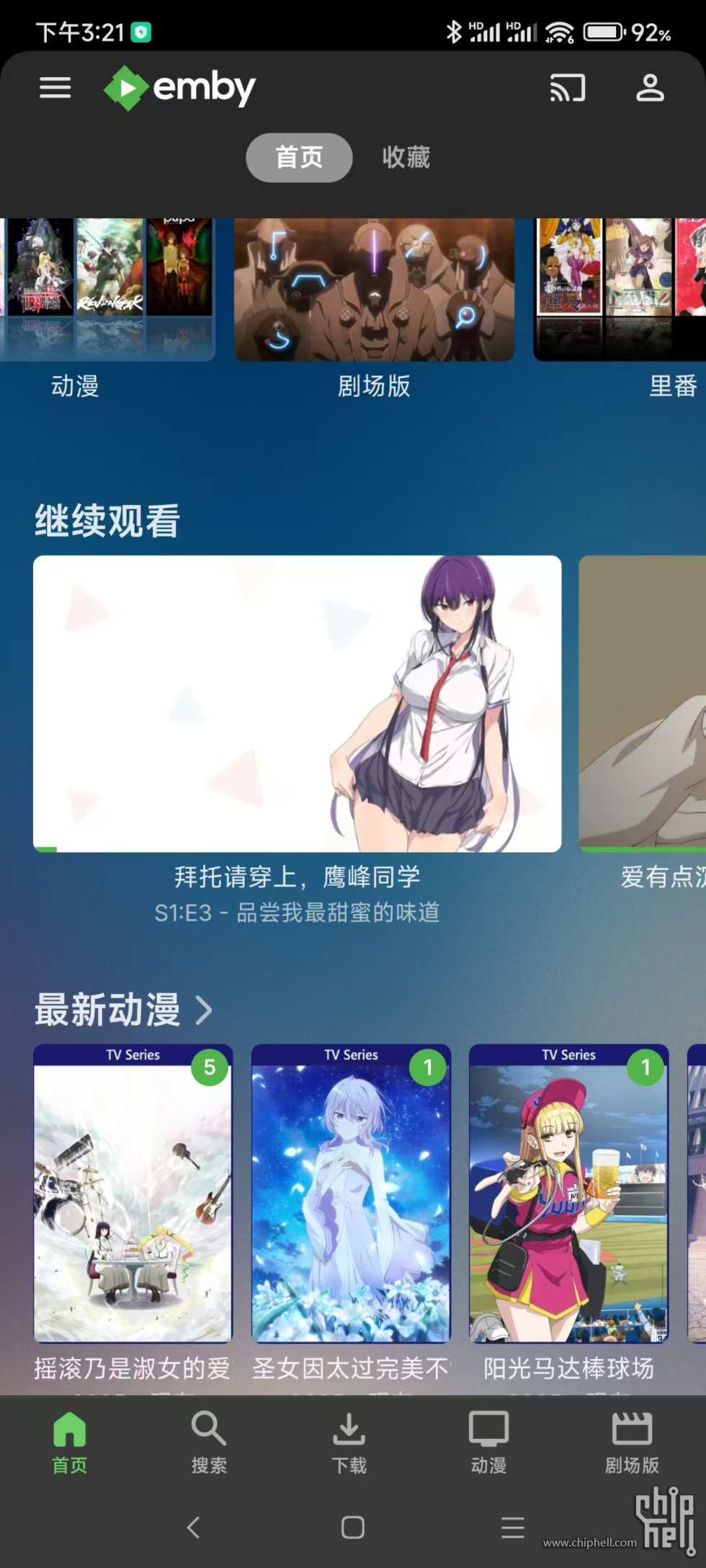

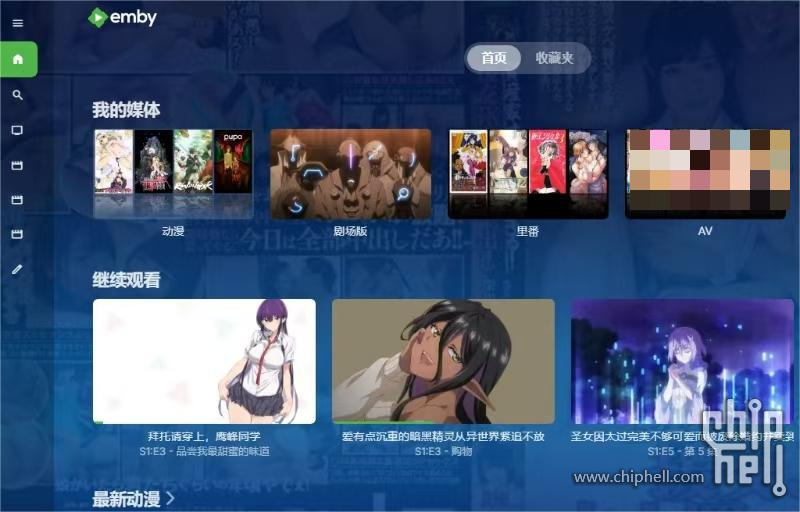

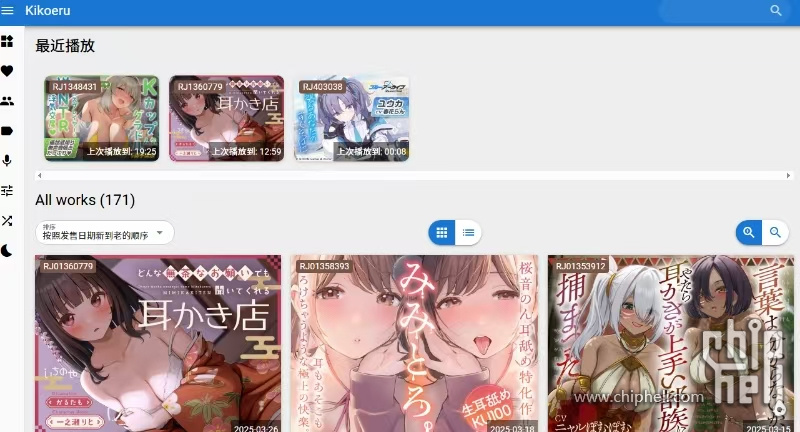

功能主要是看片：

singlermy

我有点担心发热

我没玩分拆，gen8的cpu是1265v2，独显1650，cpu还装了惠普gen8的原厂热管散热器，cpu温度现在能到60度，现在是北京5月4日

wxcup

andy-wsj 发表于 2025-5-3 23:28
来看看坛友的H730P（2G缓存）功耗管理：
CPU：6700K

这个硬盘休眠的节电效果真的不错啊，期待更详细的分享

wxcup

singlermy 发表于 2025-5-4 00:20
我有点担心发热

我没玩分拆，gen8的cpu是1265v2，独显1650，cpu还装了惠普gen8的原厂热管散热器，cpu温度 ...

发热应该问题不大，因为网卡+阵列卡的功耗大概30w不到，要远低于1650独显70W的功耗，所以完全不需要担心

singlermy

wxcup 发表于 2025-5-4 15:38
发热应该问题不大，因为网卡+阵列卡的功耗大概30w不到，要远低于1650独显70W的功耗，所以完全不需要担心 ...

因为我是还想要独显的，外接两个4k显示器

目前来看，独显只能外置，否则空间与发热都成问题

先给gen8换上更高功率的电源，然后用拆分卡引出四根8643线，每根4x

两根8643接外置的显卡（也许一根4x就能满足我需要提供给显卡的带宽）

一根8643接外置的万兆网卡

一根8643接外置的硬盘，至于是单独接一个u2固态，还是接四个sata机械，可以之后再定

wxcup

singlermy 发表于 2025-5-4 21:23
因为我是还想要独显的，外接两个4k显示器

目前来看，独显只能外置，否则空间与发热都成问题

带PLX拆分芯片的拆分卡已经在开发中了，届时可以支持OCP网卡的同时带两个x8的8654接口，可以连接阵列卡和显卡（内置外置均可），背面还有两个M.2插槽，绝对六边形战士
