紧凑、无光、风冷 一机械大师 逻辑库 iF25 装机展示

tommylin

对于追求桌面整洁与硬件性能平衡的玩家而言，“紧凑机身、无光污染、风冷兼容” 往往是装机时的核心诉求。本次装机以机械大师 逻辑库 iF25 这款紧凑型MATX机箱作为框架，坚持 “无光风冷” 理念：硬件选择上华硕 TUF GAMING B850M-PLUS 重炮手主板、影驰 GeForce RTX 5080 金属大师黑金版 OC 显卡与宇瞻 暗黑马甲 DDR5等主要配件均为无RGB设计，散热方案则依托机箱预留的风扇位与酷冷至尊 Hyper 612 APEX 的强效散热能力，无需水冷即可满足 R7 9800X3D 的性能释放需求，而海韵 Focus ATX3 850W 电源供电能力可稳定支撑 R7 9800X3D 与 RTX 5080 的高性能释放。实现紧凑体积、无光风格与性能表现的三者平衡，完成一套兼具实用性与克制美学的主机搭建。

装机配置

CPU：AMD R7 9800X3D
主板：华硕 TUF GAMING B850M-PLUS重炮手
显卡：影驰 GeForce RTX 5080 金属大师 黑金版 OC
内存：宇瞻 暗黑马甲 DDR5 6400 16G*2
SSD：佰维NV7200 PCIe4.0 2TB
机箱：机械大师 逻辑库 iF25
散热器：酷冷至尊 Hyper 612 APEX

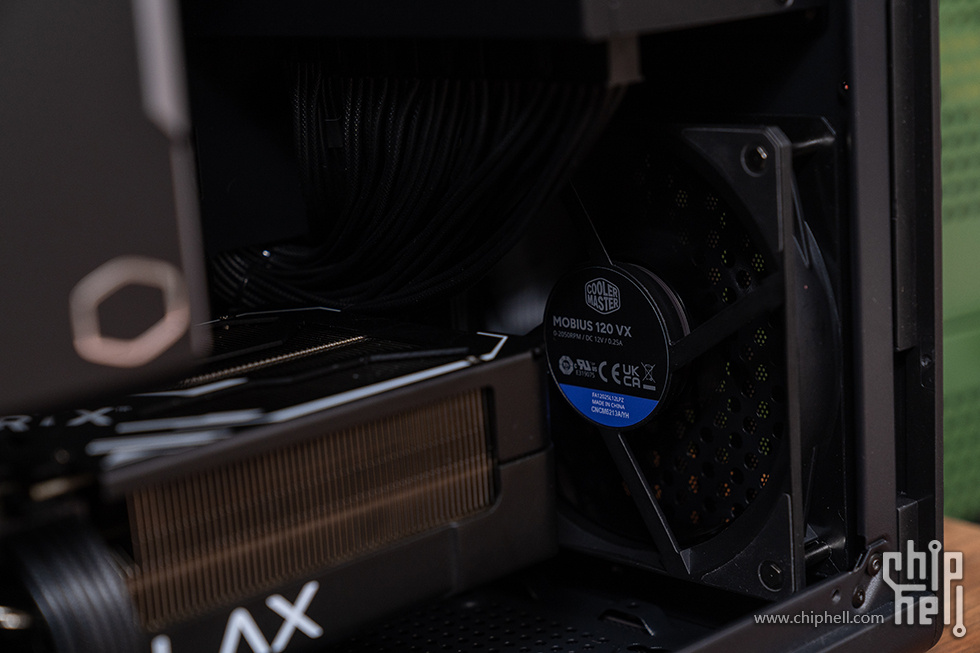

风扇：酷冷至尊 莫比乌斯 120 VX
电源：海韵 Focus ATX3 850W

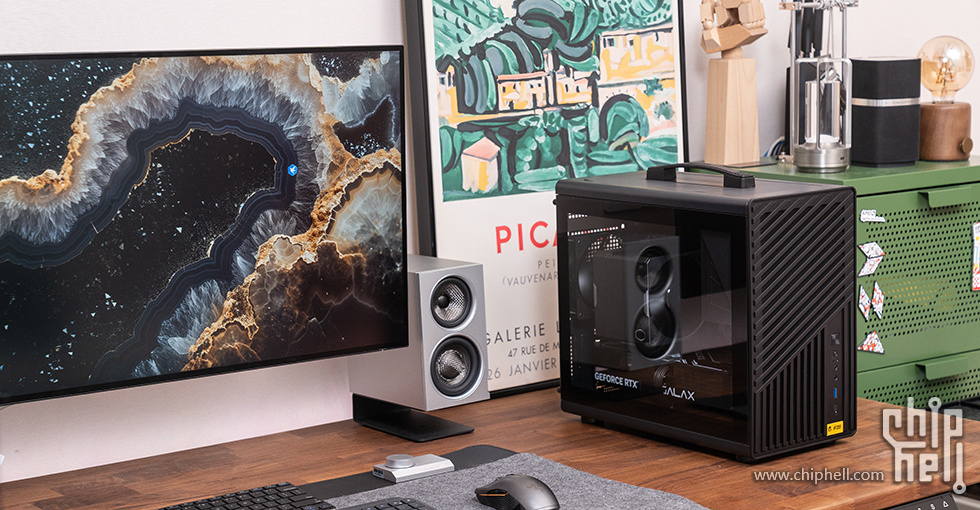

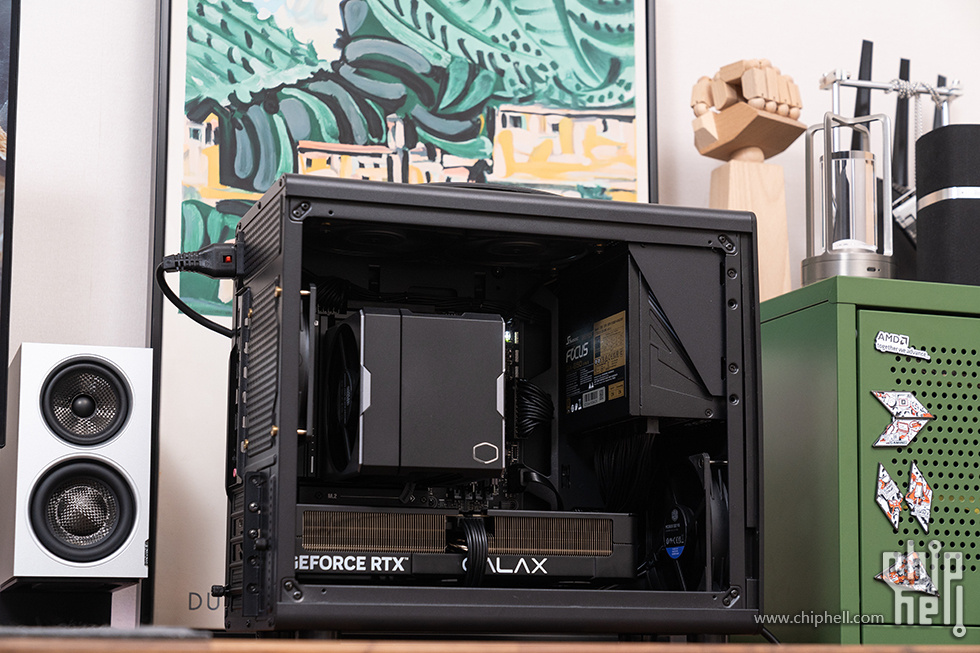

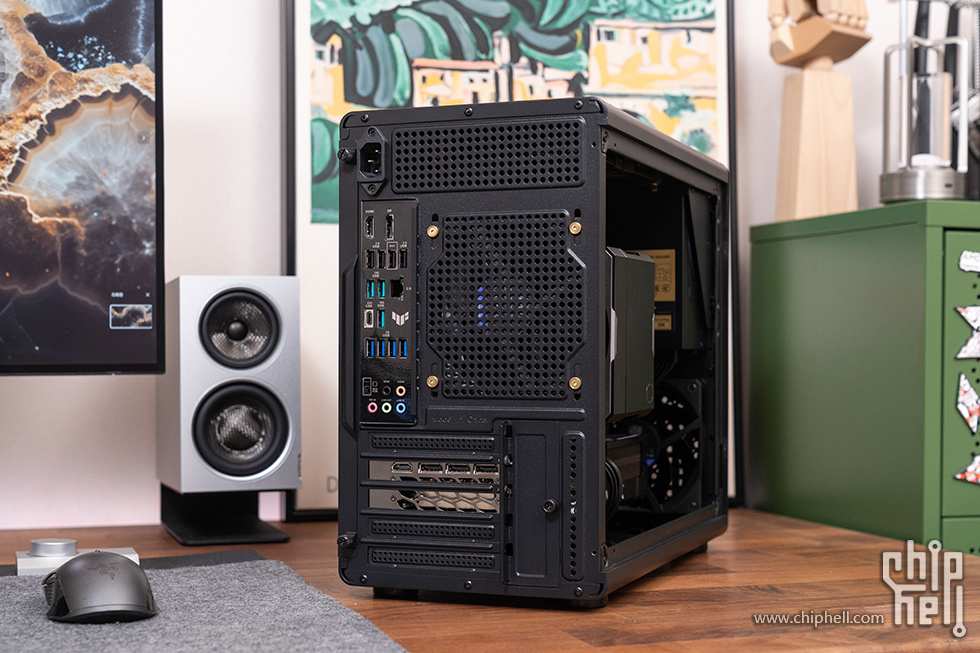

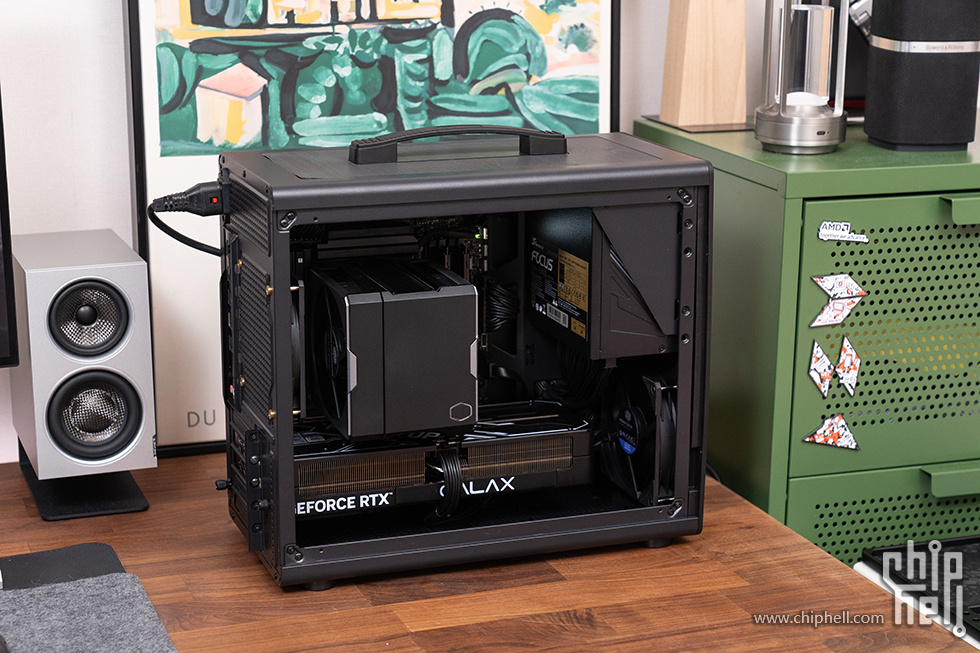

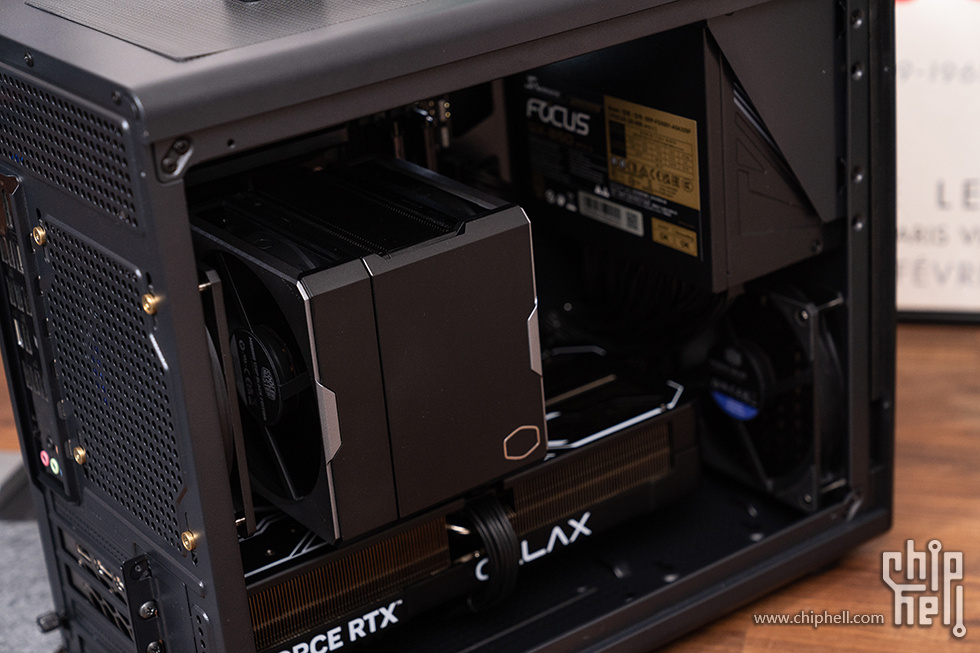

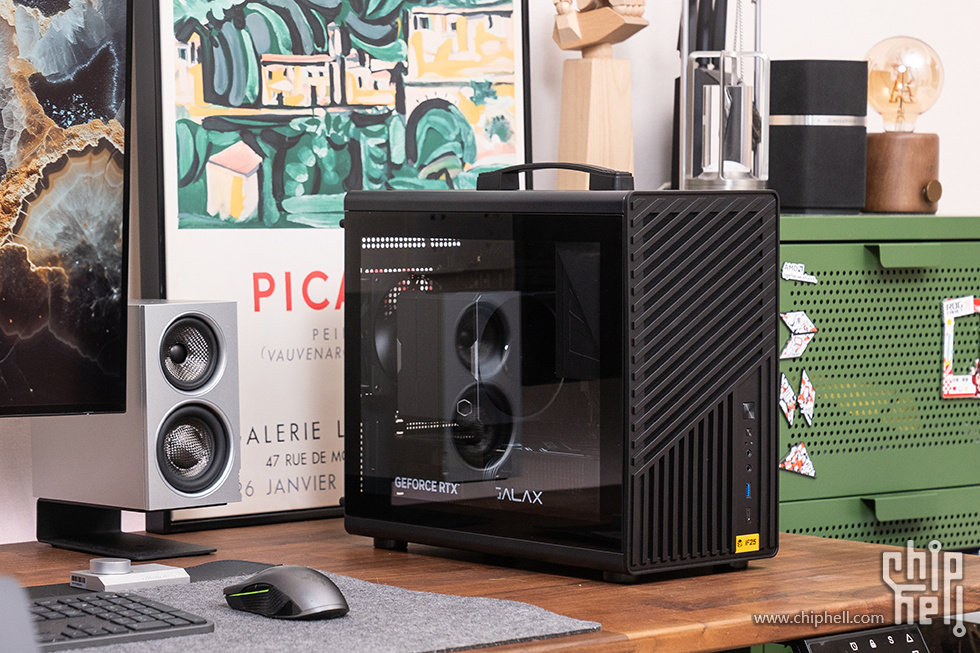

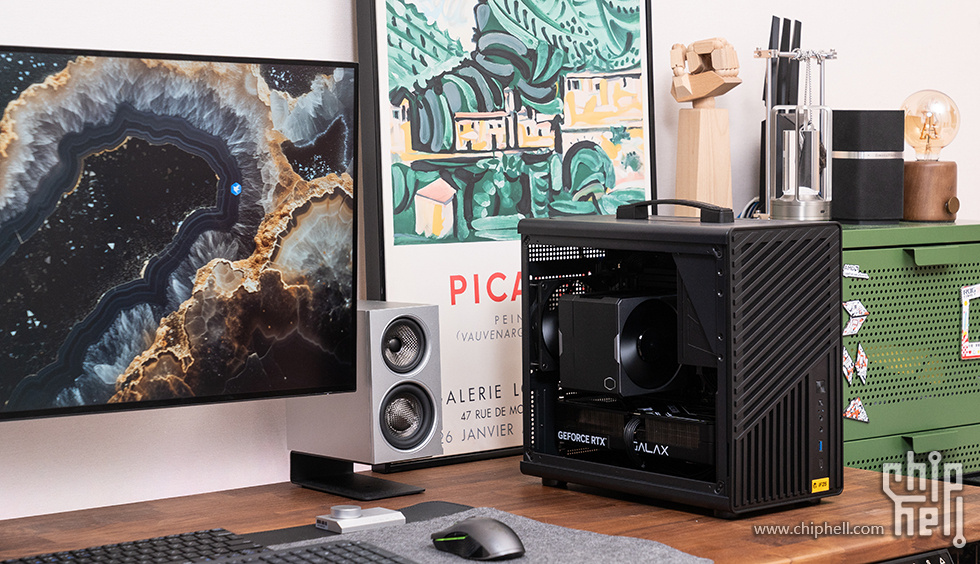

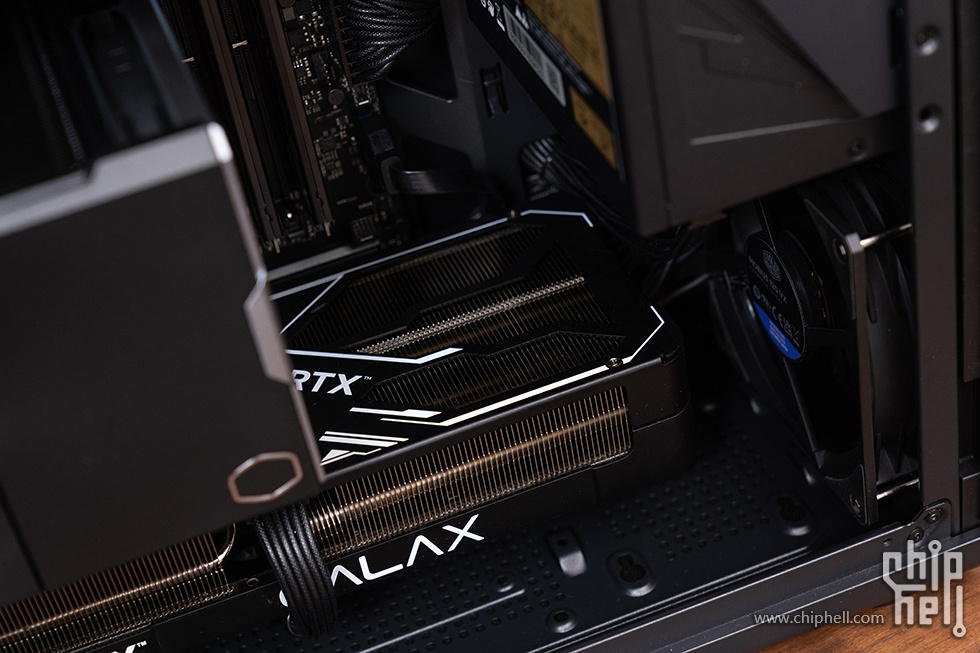

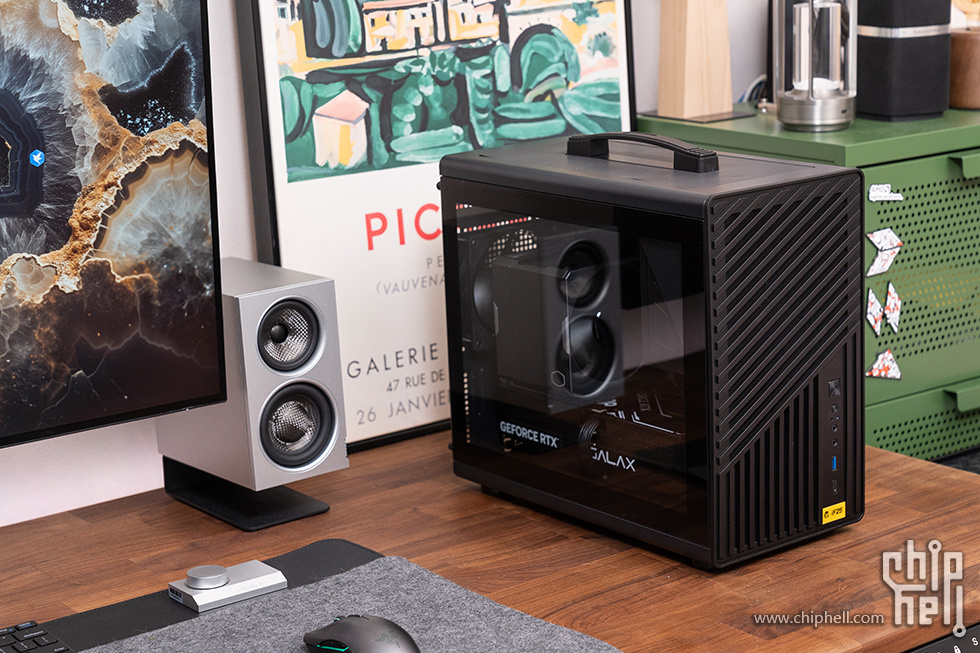

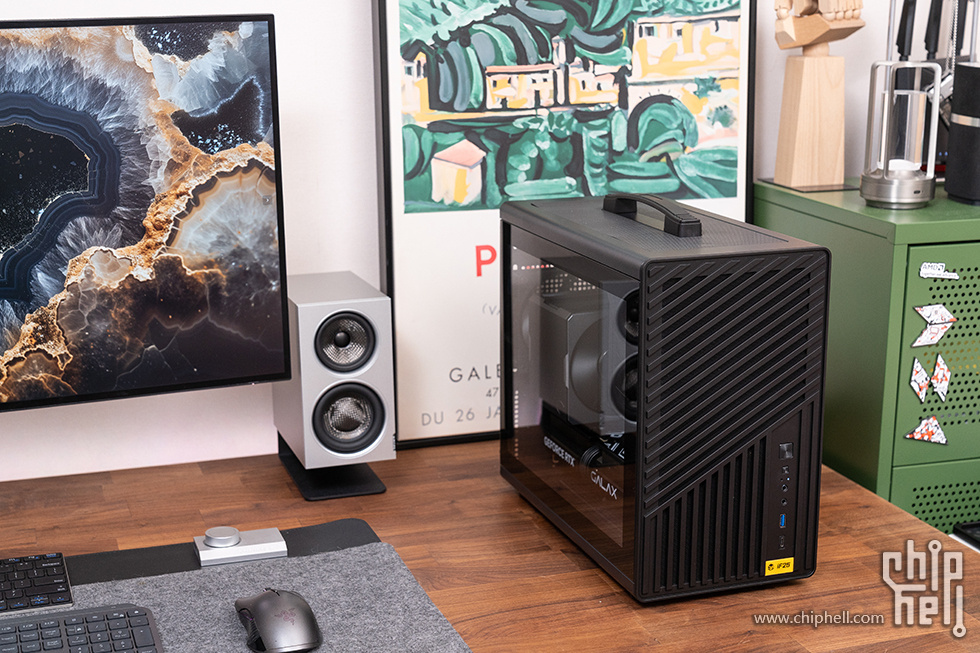

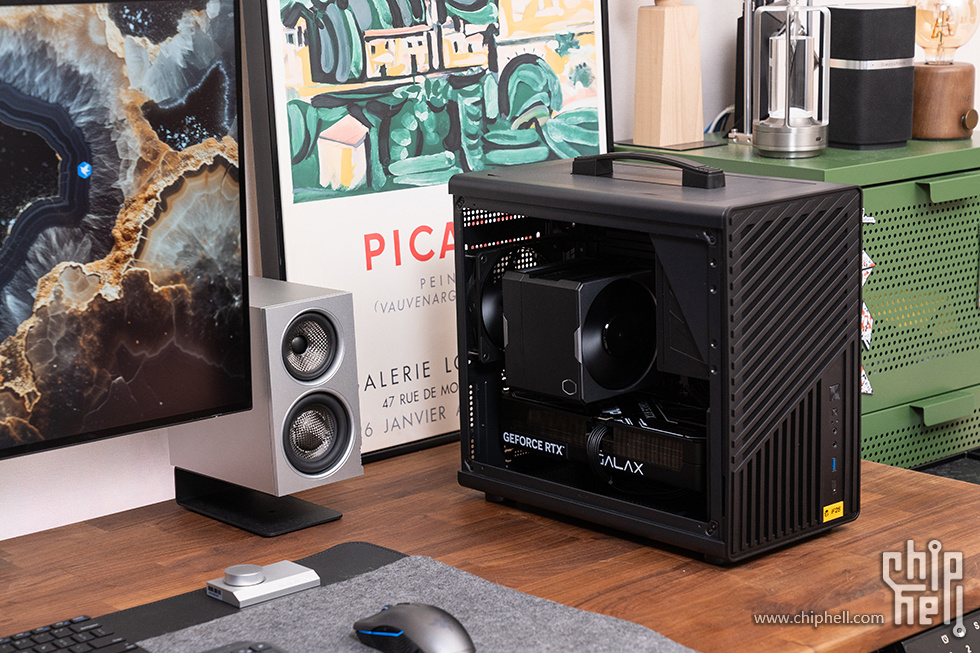

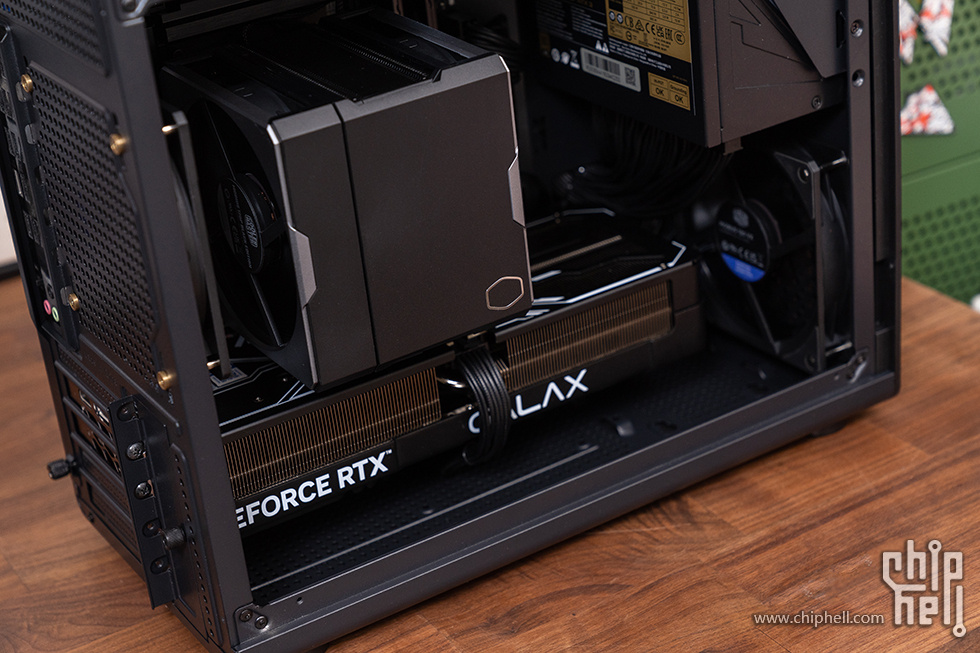

整机展示









































装机配件介绍

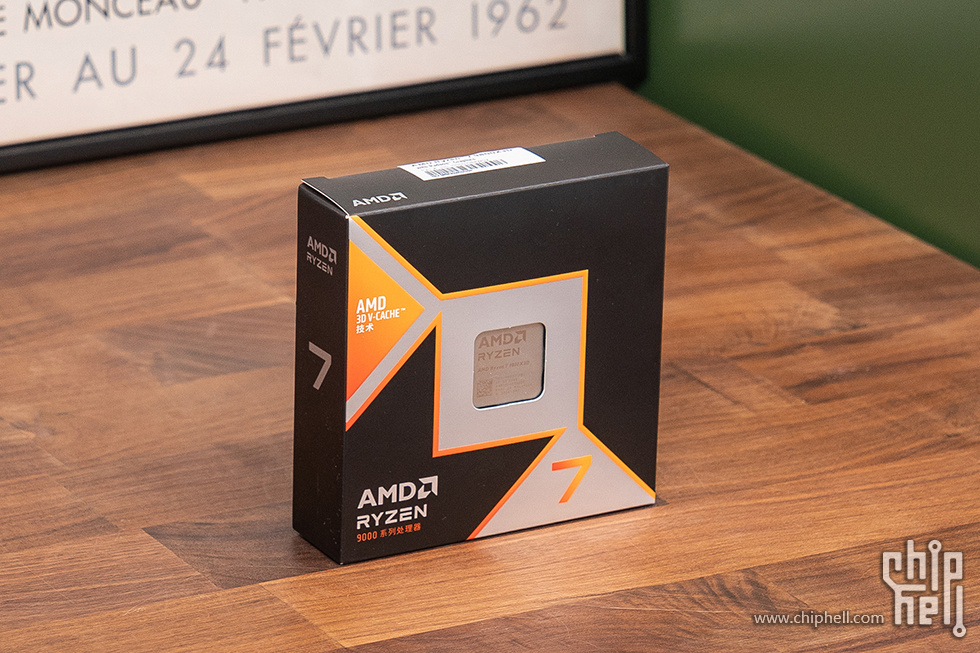

核心处理器使用AMD Ryzen 7 9800X3D， 采用 Zen 5 架构与 4nm 工艺，8 核 16 线程，主频 4.7GHz，加速频率可达 5.2GHz，具备 96MB 三级缓存，支持 DDR5 内存，搭载第二代 3D V-Cache 技术，游戏性能强劲。

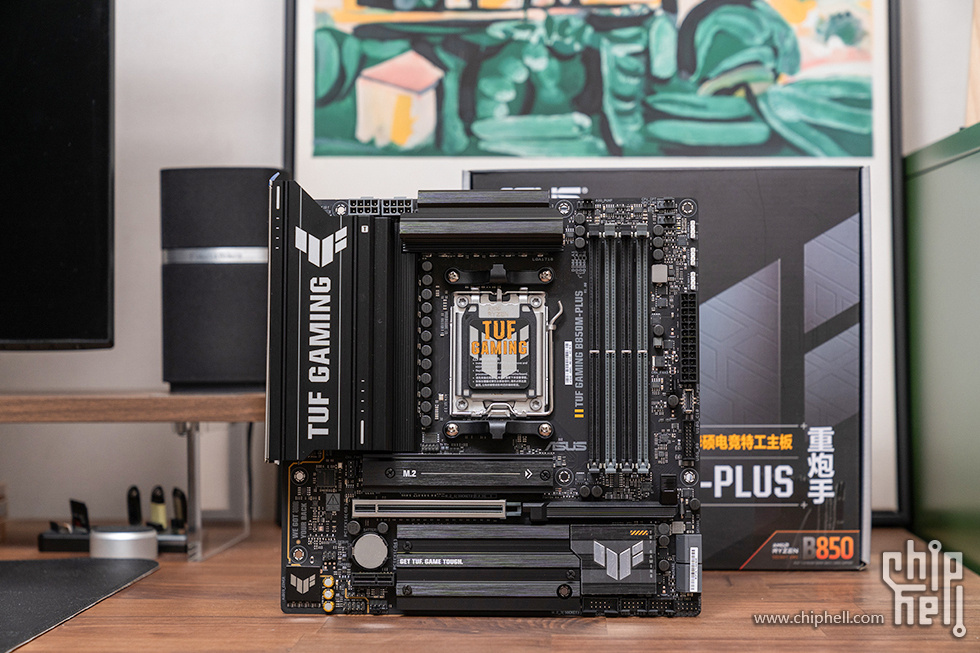

华硕 TUF GAMING B850M-PLUS重炮手主板可充分发挥新一代 AMD Ryzen™ 处理器的潜力。配备了高效供电解决方案、多方位散热设计、精选TUF军规用料，秉承坚固耐用、持久稳定的精神，将华硕日益精进的电竞黑科技融入其中，助力玩家一路过关斩将。硬朗线条和深灰配色尽显大气简约，此平台提供高级 AI PC 应用程序所需的强大性能和连接性。

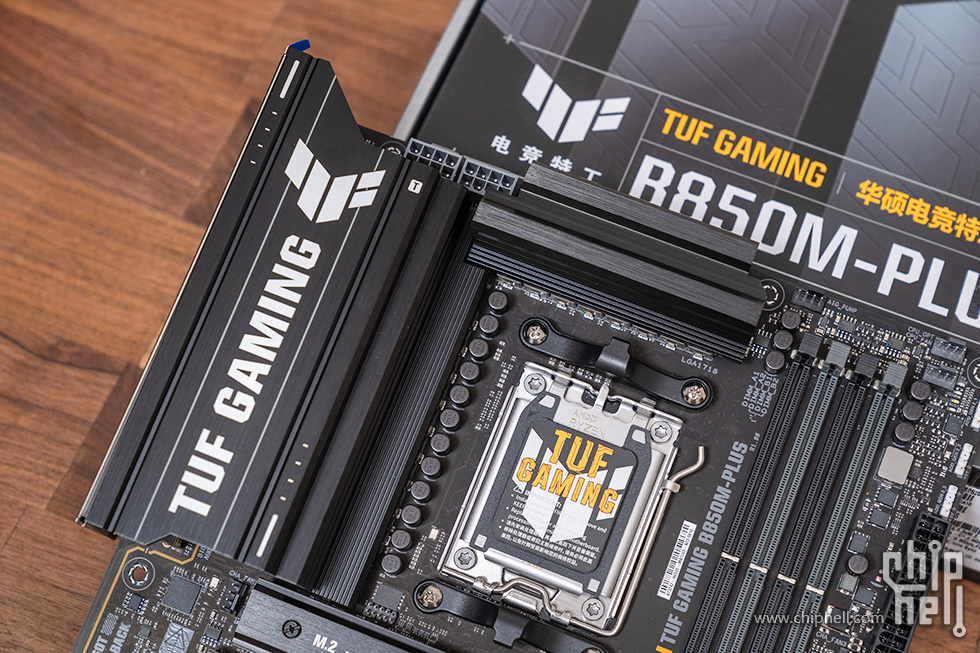

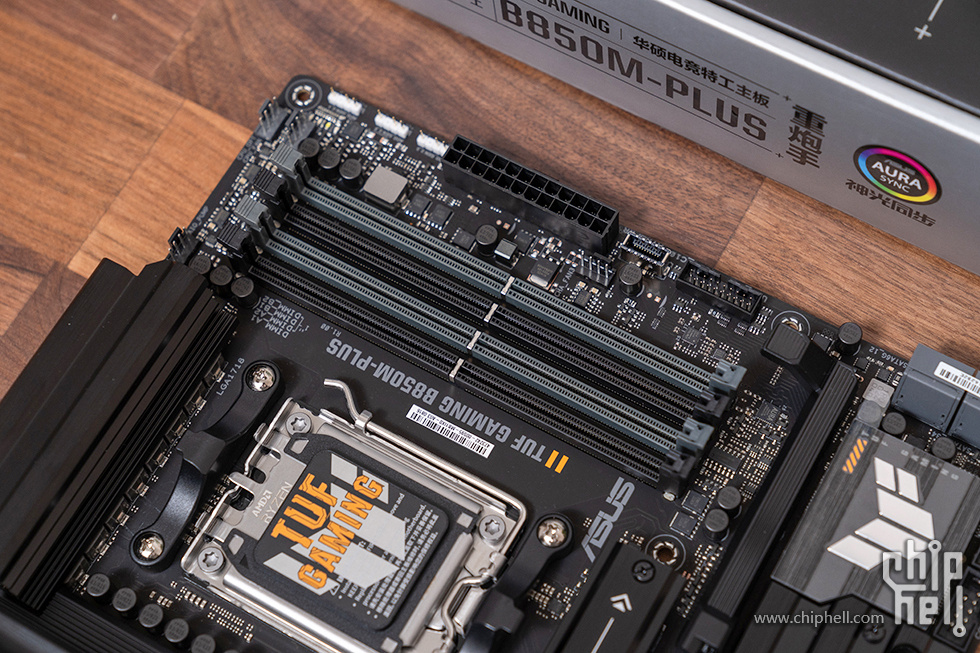

华硕 TUF GAMING B850M-PLUS重炮手主板基于 B850芯片组，采用了AM5接口，兼容7000系、8000系、9000系三代CPU。配备 14(80A) + 2(80A) + 1(80A) 供电模组，至高输出电流规格值达到80安培，将High/Low side(上桥与下桥)两种MOSFET及驱动IC整合于单一封装中，体积小、效率高、散热好。



华硕 TUF GAMING B850M-PLUS重炮手主板，支持4条DDR5内存插槽，双通道，最大支持192GB容量，内存频率最高支持到8000+MHz。搭配华硕增强型内存配置文件 (AEMP) 和 AMD EXPO，可实现一键超频，最大限度挖掘内存超频潜力 。

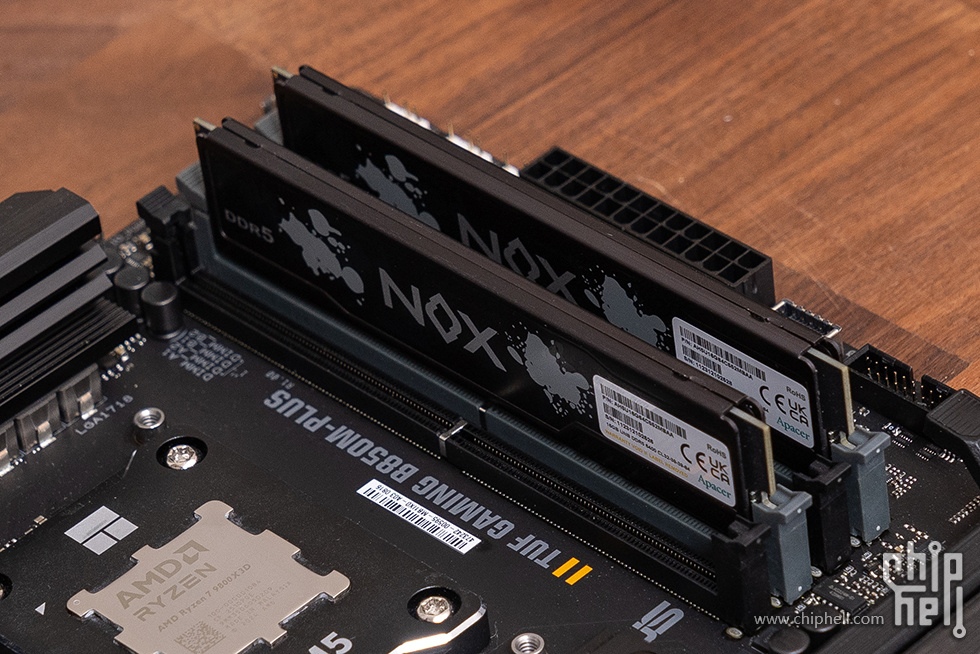

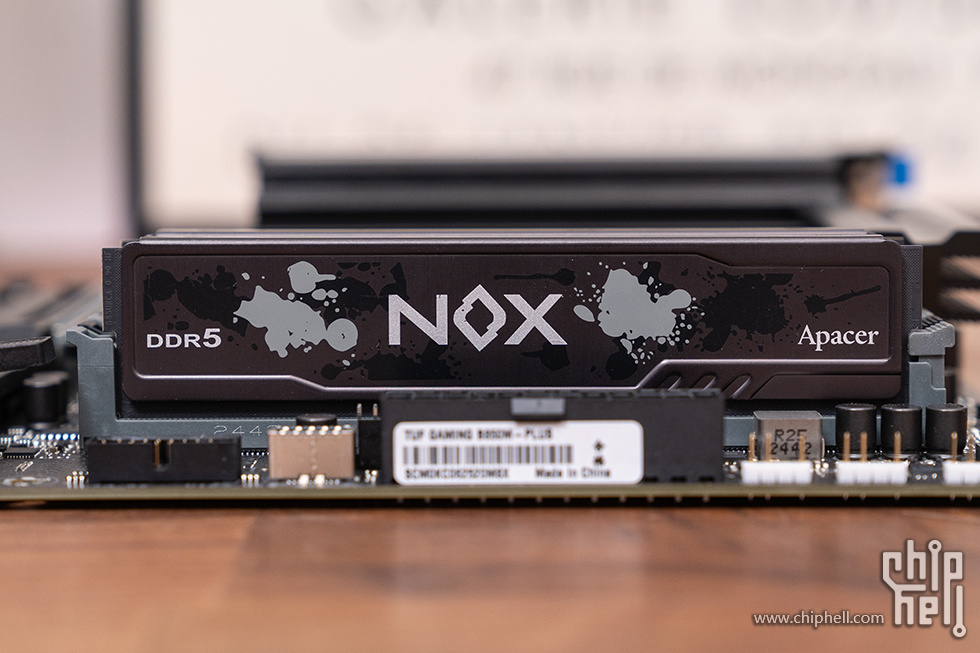

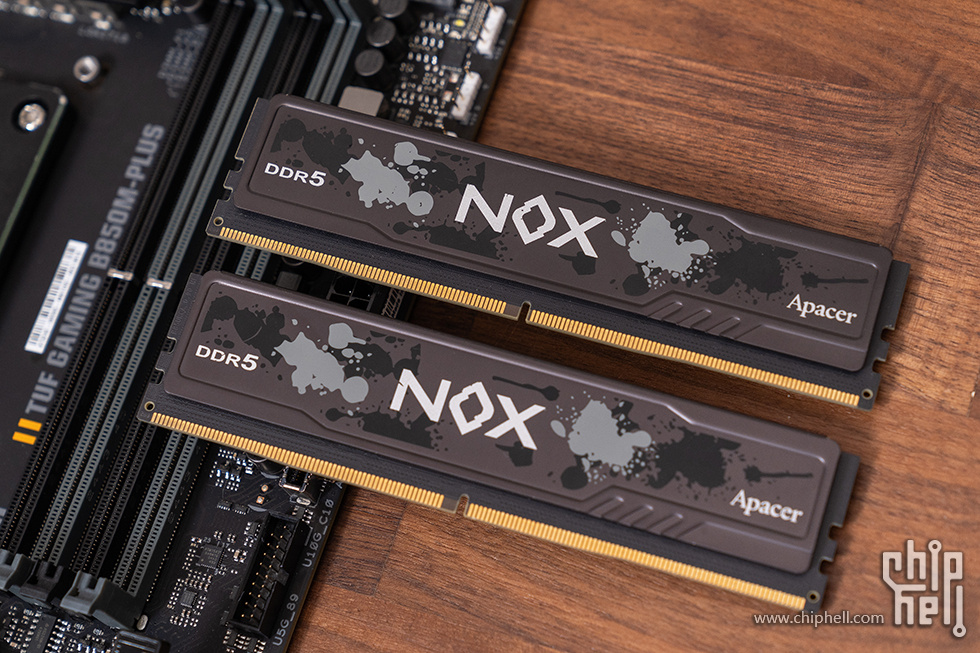

搭配使用了宇瞻 暗黑马甲 DDR5，内存颗粒为镁光颗粒，XMP 频率则为 6400，时序 32-38-38-84，电压1.2V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0 轻松一键超频。



外观方面以泼墨意象引出NOX暗黑女神的神秘感，加上高级全铝合金散热片提供高效散热性能，低调沉稳设计方便玩家搭配个性风格，矮版的设计有着更好的兼容性能，以适应各种装机环境。

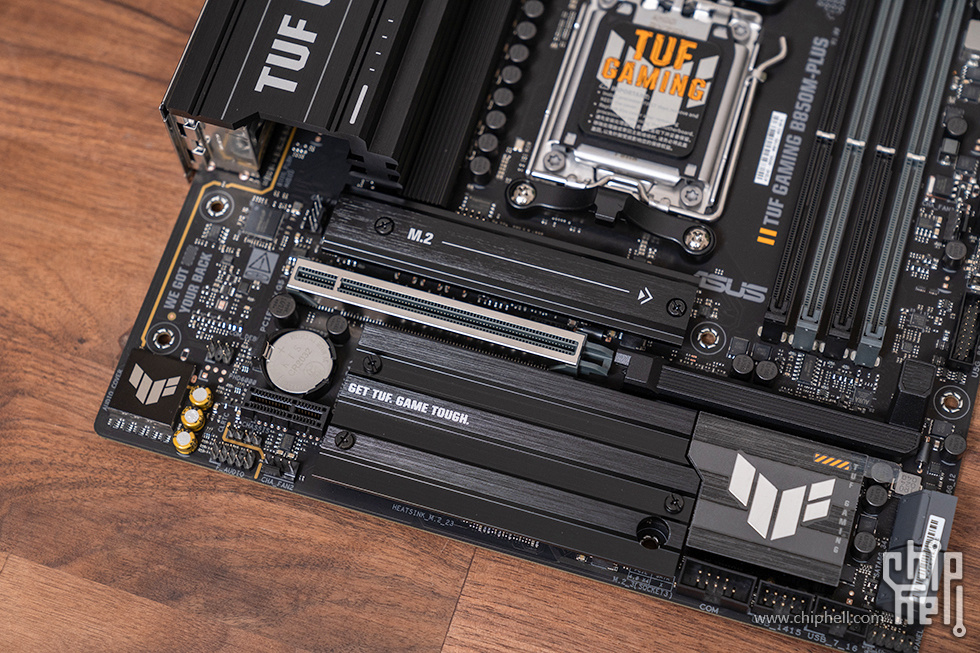

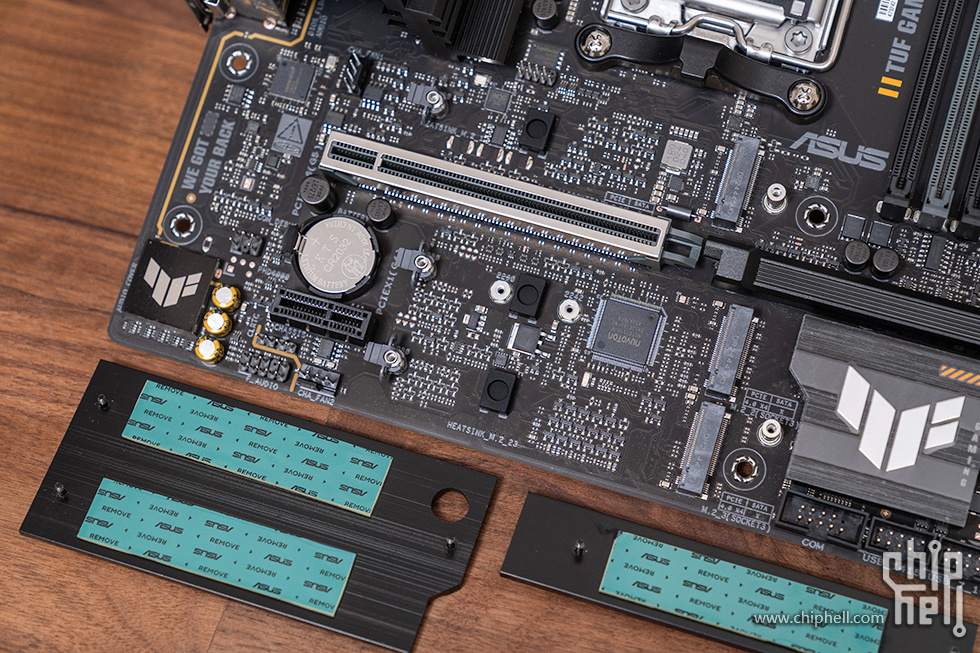

华硕 TUF GAMING B850M-PLUS重炮手主板提供1根PCI-E x16插槽和2根PCI-E x1规格的插槽，在上方带有金属屏蔽加固的PCI_E1是由CPU所提供的PCI-E 5.0 x16插槽，下方PCI_E2是由B850芯片组提供的1 x PCIe 4.0 x1 插槽，用于无线网卡等设备的扩展。



华硕 TUF GAMING B850M-PLUS重炮手主板提供了3个支持M.2槽位，M.2_1 插槽支持 PCIe 5.0 x4 模式 M Key 的 2280 类型存储设备，并配备独立的散热装甲；M.2_2 插槽支持 PCIe 4.0 x4/x2 模式 M Key 的 2242/2260/2280类型存储设备；M.2_3 插槽支持 PCIe 4.0 x4 模式 M Key 的 2280 类型存储设备2个槽位共用1个超大的散热装甲。除了M.2槽位外，还提供了6个SATA 3.0接口，满足丰富的存储需求 。

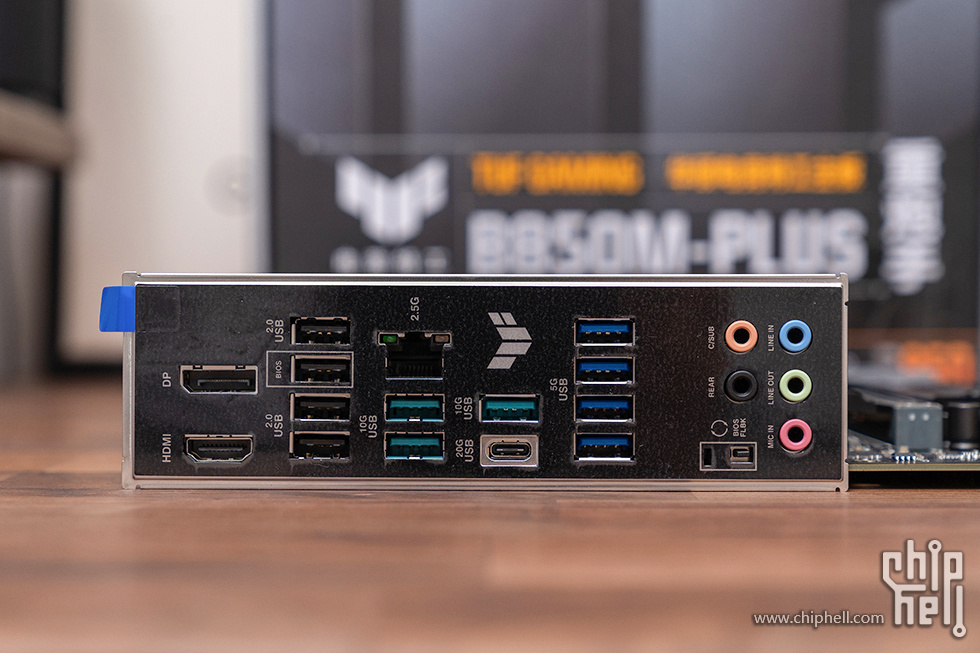

华硕 TUF GAMING B850M-PLUS重炮手主板采用一体化背板设计，背板采用不锈钢材质，更为耐用的。提供了1 x USB 20Gbps Type-C接口、3 x USB 10Gbps Type-A接口、4 x USB 5Gbps Type-A接口、4 x USB 2.0 Type-A接口、1 x DisplayPort 接口、1 x HDMI™接口、1 x Realtek 2.5Gb 网络接口、5 x 音频接口、1 x BIOS FlashBack™按钮。

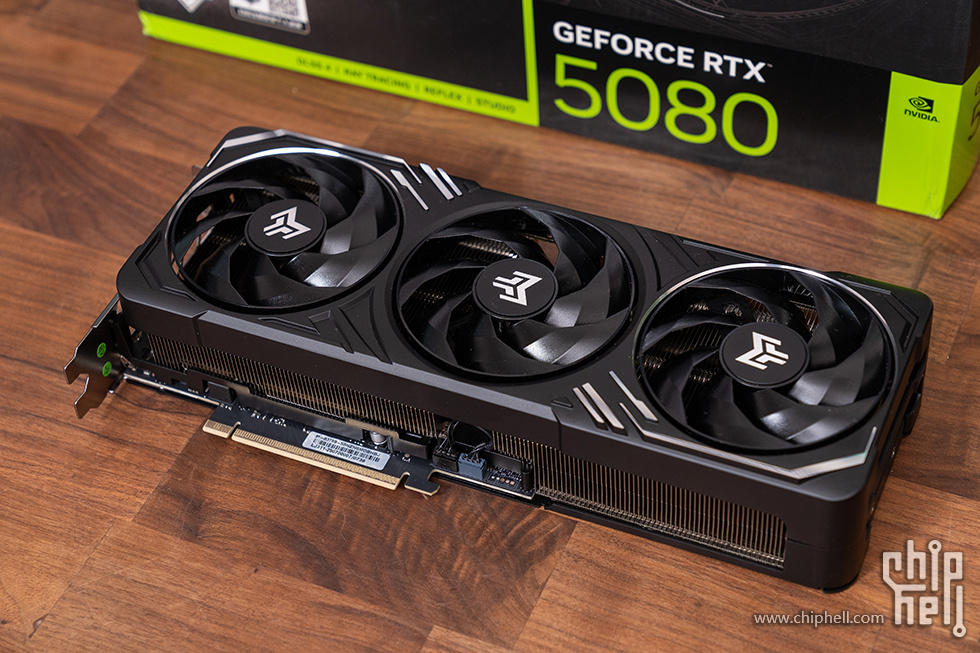

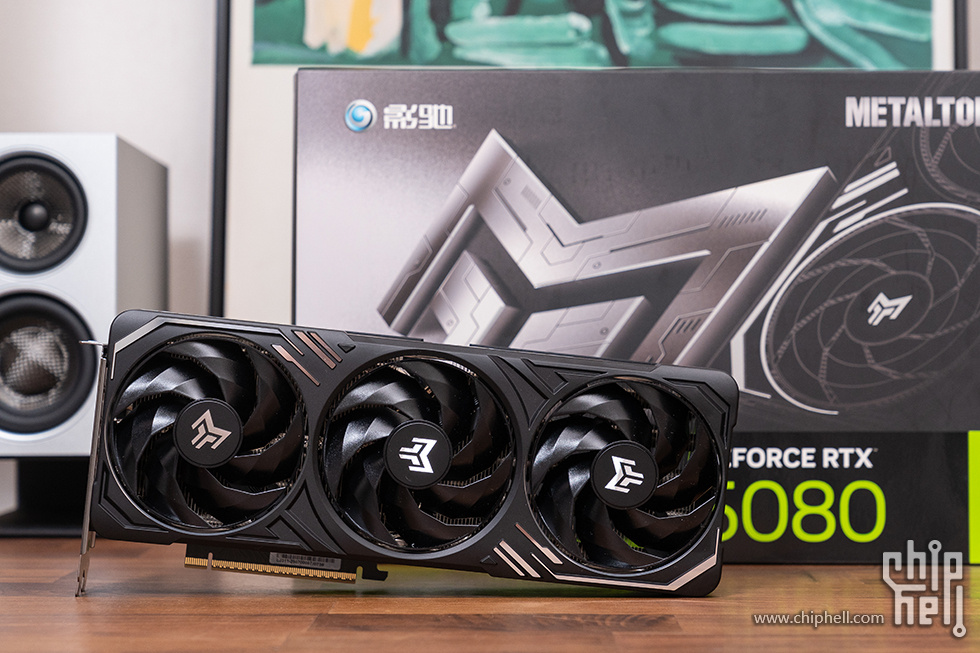

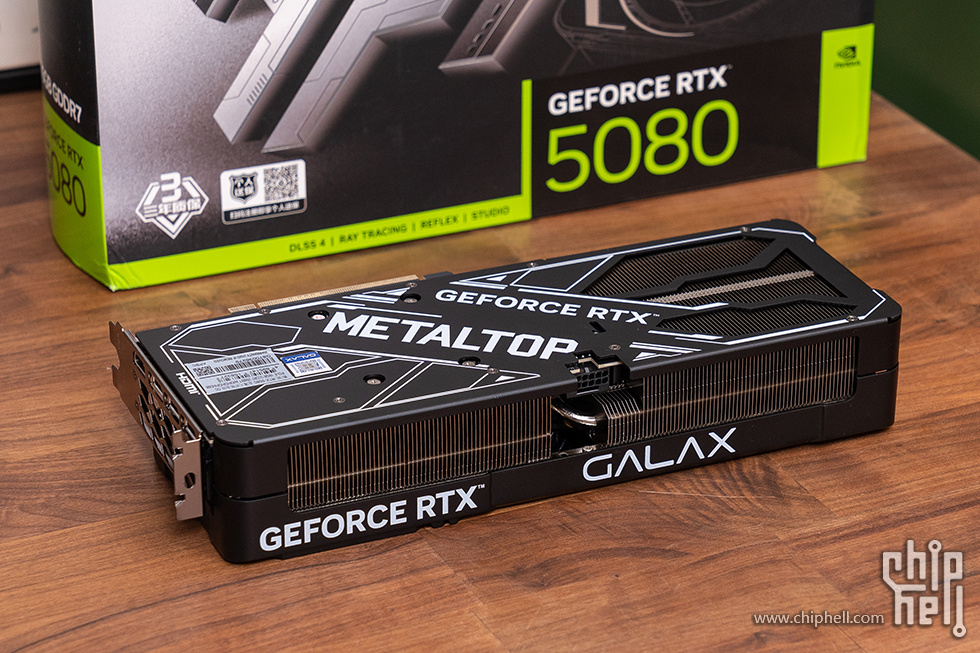

影驰 GeForce RTX 5080 金属大师 黑金版 OC显卡采用了NVIDIA最新的Blackwell架构，核心编号为GB203-400，拥有10752个CUDA核心，加速频率为2655MHz，16GB 超大容量GDDR7 显存，显存频率高达 30Gbps，采用新一代金属大师寒光星β散热系统。



影驰 GeForce RTX 5080 金属大师 黑金版 OC显卡采用纯黑基底与镜面高光线条纹理的碰撞设计。CNC亮面切割工艺勾勒出显卡棱角轮廓，哑光金属表面通过微米级喷砂处理实现类肌肤触感，全覆盖式铝合金上盖与强化中框形成立体散热风道，在克制中彰显次世代硬件的科技张力。



配备全新霜环扇叶风扇。92mm三折扇叶突破传统流体力学限制，环形链结构使7叶设计较前代11叶方案实现同转速下风压提升10%、噪音下降5%，配合智能启停技术，待机状态下实现0dB绝对静音。

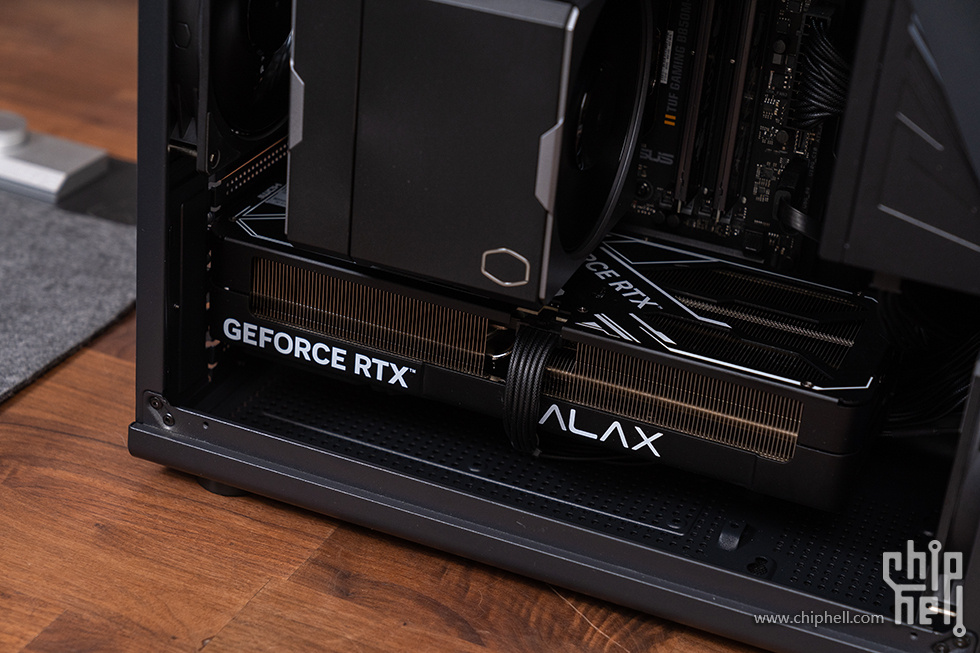

影驰 GeForce RTX 5080 金属大师 黑金版 OC显卡厚约2.5槽，整体尺寸316.5*135.1*56mm（含挡板）。上盖延续铝合金一体压铸成型工艺，采用了全覆盖的设计，铝合金材质辅助散热，内部共有五条8mm热管和两条6mm镀镍复合热管，通过回流焊接工艺和合金压铸中框加强件，尾端以及侧面贯穿开孔设计为散热提供更好的支持。顶部没有额外的RGB灯效设计，只有GEFORCE RTX和GALAX的字样涂装。



影驰 GeForce RTX 5080 金属大师 黑金版 OC侧面的全金属装甲延伸至背板，形成360°包裹防护。背板采用阳极氧化工艺，白色“METALTOP”系列标识采用撞色涂装，周围环绕机甲风格浮雕纹路，充分强化视觉张力。右侧大面积的镂空，尾端半开放设计，大风流直接穿透尾段的散热鳍片，有效提升散热效果。

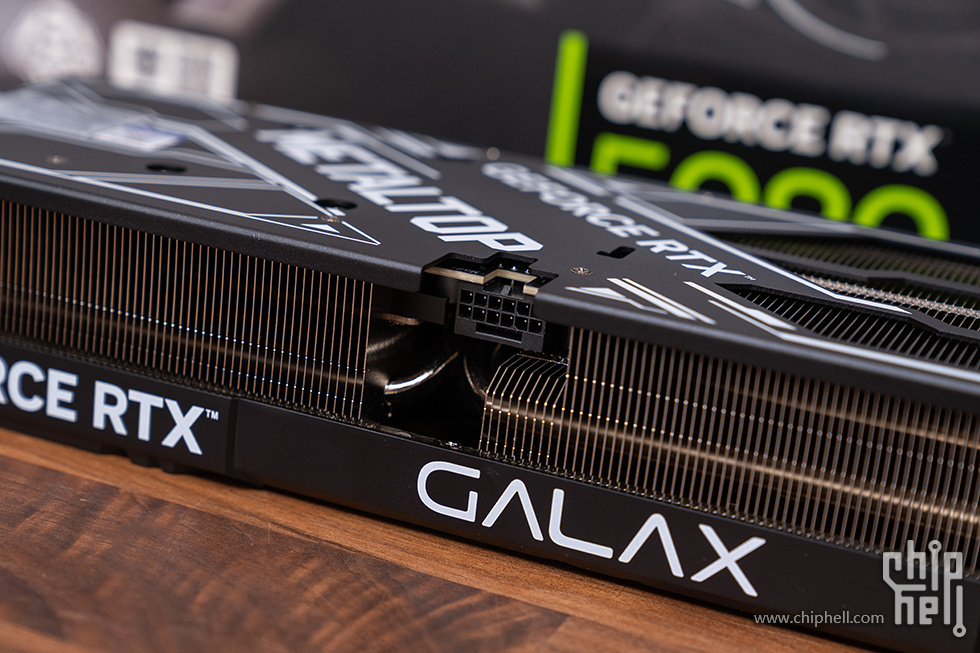

影驰 GeForce RTX 5080 金属大师 黑金版 OC兼容反扣12V-2x6供电接口，符合ATX 3.1/PCIE 5.0供电规范，TGP设定为360W（MAX 400W），官方推荐的电源功率为1000W。

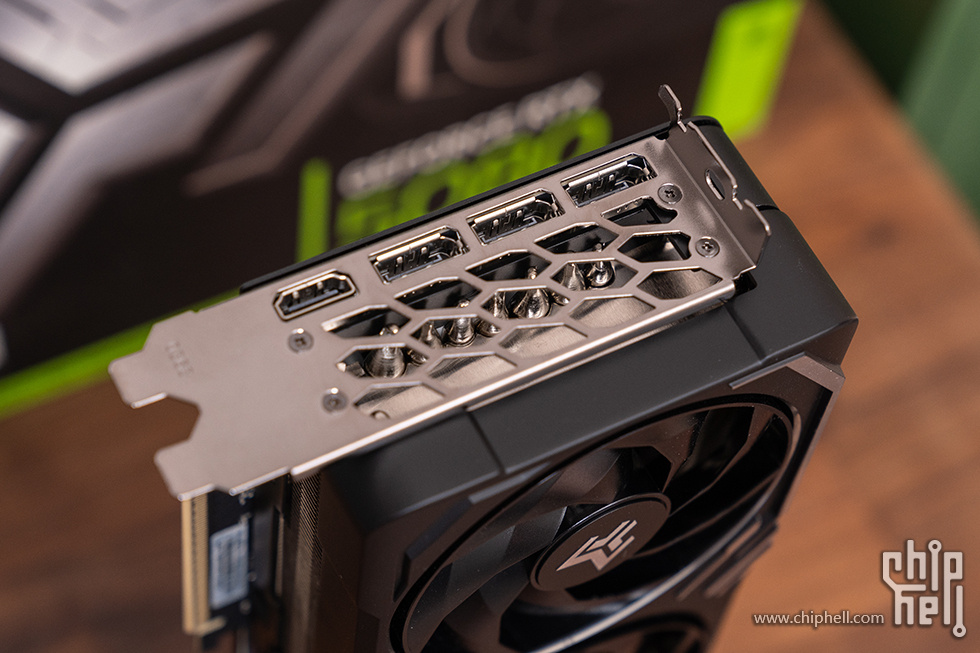

影驰 GeForce RTX 5080 金属大师 黑金版 OC配备dp*3,hdmi*1的输出配置，其中DP 2.1b接口，支持DSC 3.2无损压缩协议，可单线输出4K@240Hz或8K@120Hz信号。HDMI 2.1a接口新增VRR动态刷新率自适应功能，配合NVIDIA Reflex技术实现端到端输入延迟控制。

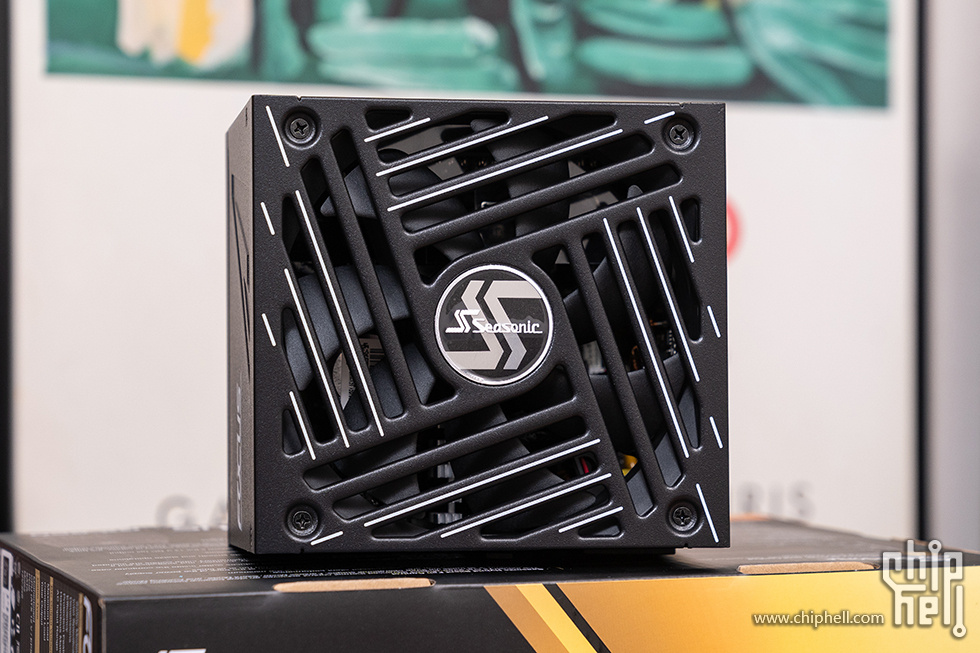

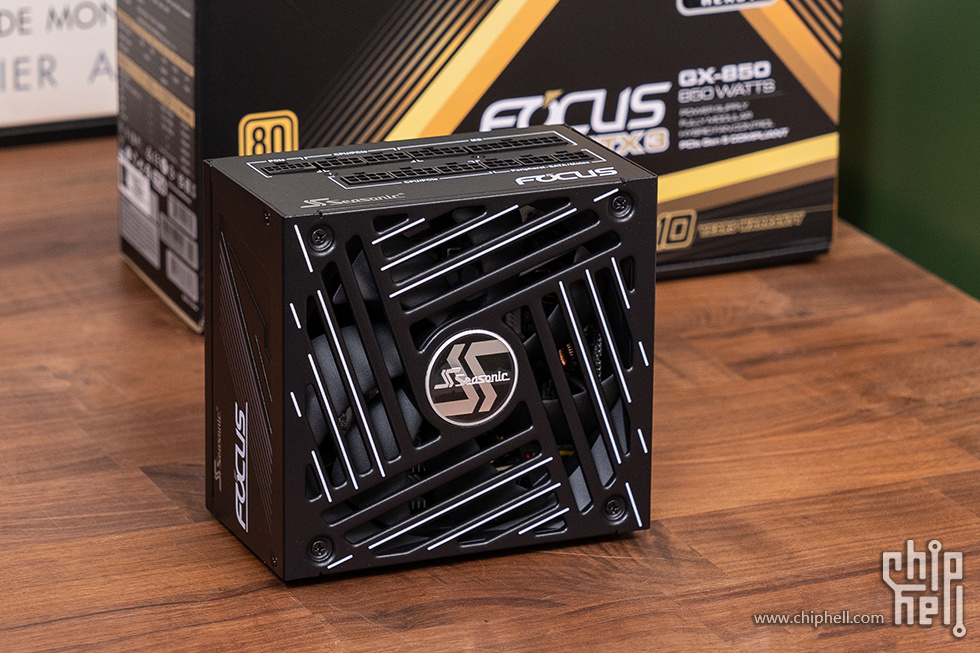

海韵最新的FOCUS ATX 3 系列专为需要新的ATX 3.1 和PCIe 5.1 标准的新型 PC 组件而设计和制造。FOCUS GX-850 ATX3 电源通过了80PLUS 金牌认证，采用最新的OptiSink技术，提供10年质保。



FOCUS GX-850 ATX3 电源依旧保持了14cm的标准ATX尺寸，短小的身材使其具有更好的兼容性。正面出风口采用一体压纹设计，内置的风扇规格升级到了13.5cm，采用FDB液压动态轴承，对应出风口面积也较之前有所增加。内部采用全日系耐高温105°C电解电容与固态电容，与标准电容相比，使用寿命延长2倍ESR 降低 35%，具有更低的发热量和更高的转换效率。

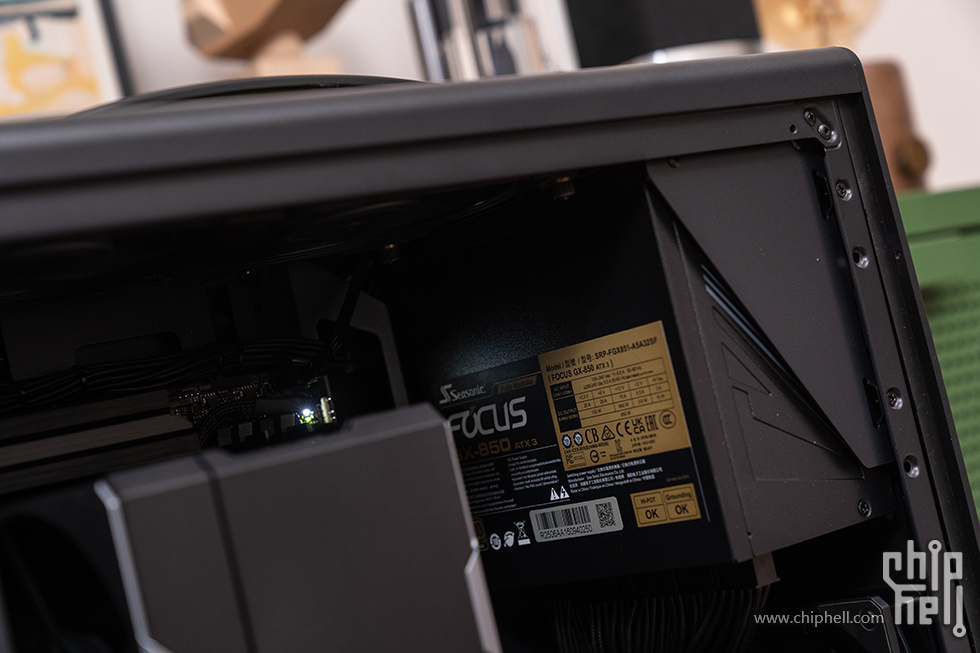

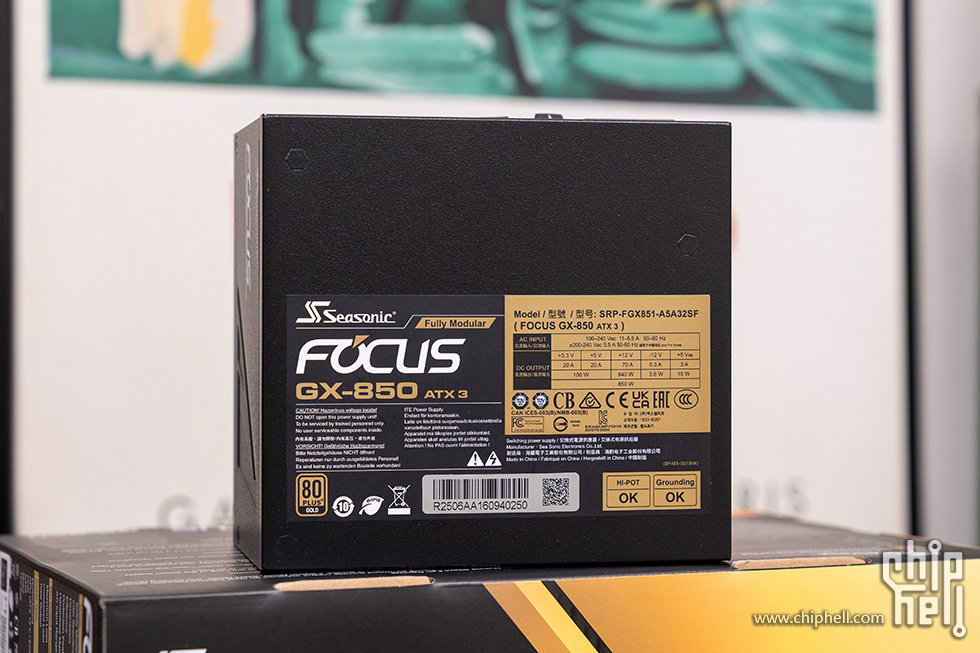

电源采用主动式PFC+全桥LLC谐振+同步整流+DC to DC结构。从背后的铭牌可以看到输出规格方面，单路+12V输出设计，+12V额定电流为70A，相当于840W功率；+5V与+3.3V输出电流均为20A，联合输出功率为100W，MTLR 精确输出0.5%电压稳定度。

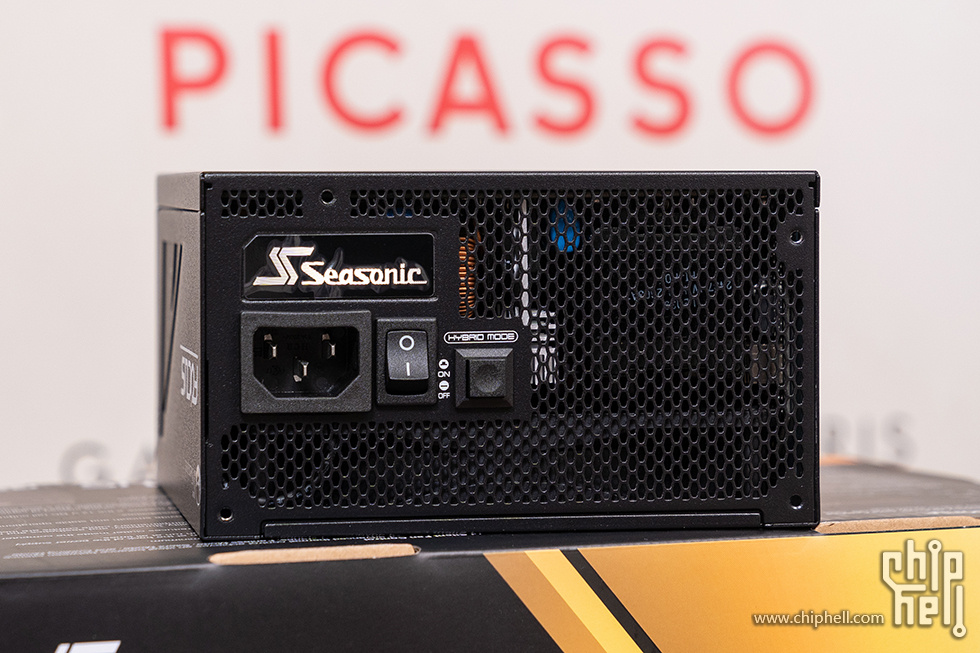

电源尾部大面积散热设计，除了电源插孔外配备了独立的电源IO开关和0噪音智能温控开关。第4代创新数字IC智能温控技术，数字IC监控实时温度及负载以自动调节风扇转速，默认40%以下低负载风扇停转，且Hybrid MODE的0噪音智能温控开关在按钮弹起时即可启动中低负载风扇停转功能。

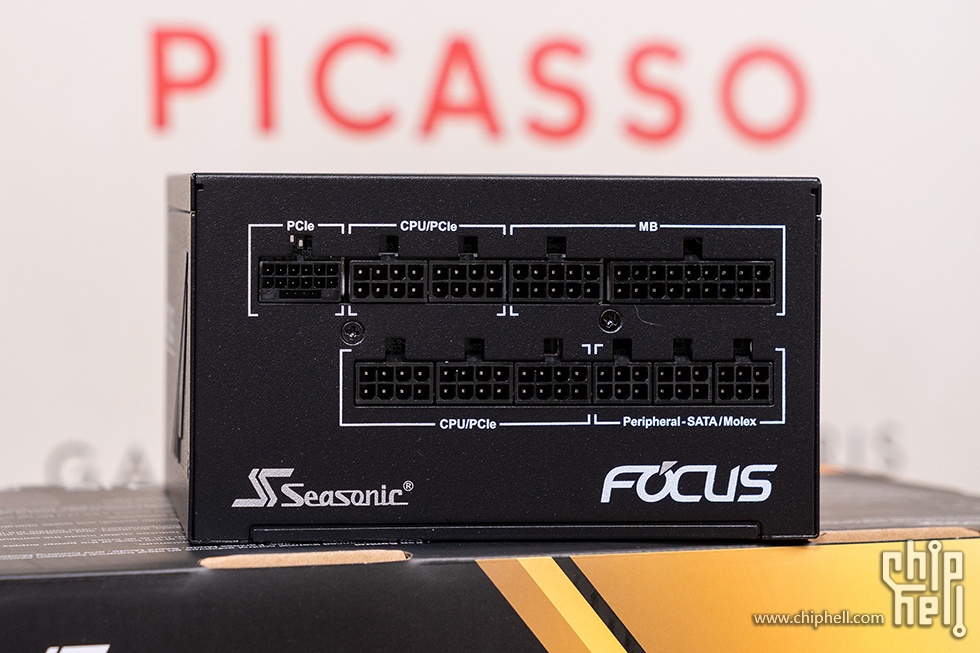

电源采用全模组设计，提供1个24pin主板接口，5个CPU/显卡8Pin接口，5个SATA/IDE接口，1个原生pcle 5.0 12VHPWR 16Pin接口，海韵ATX3标准 >200%*瞬时峰值功率标准高于intel标准，并支持12V-2x6显卡接口300%瞬时峰值输出。

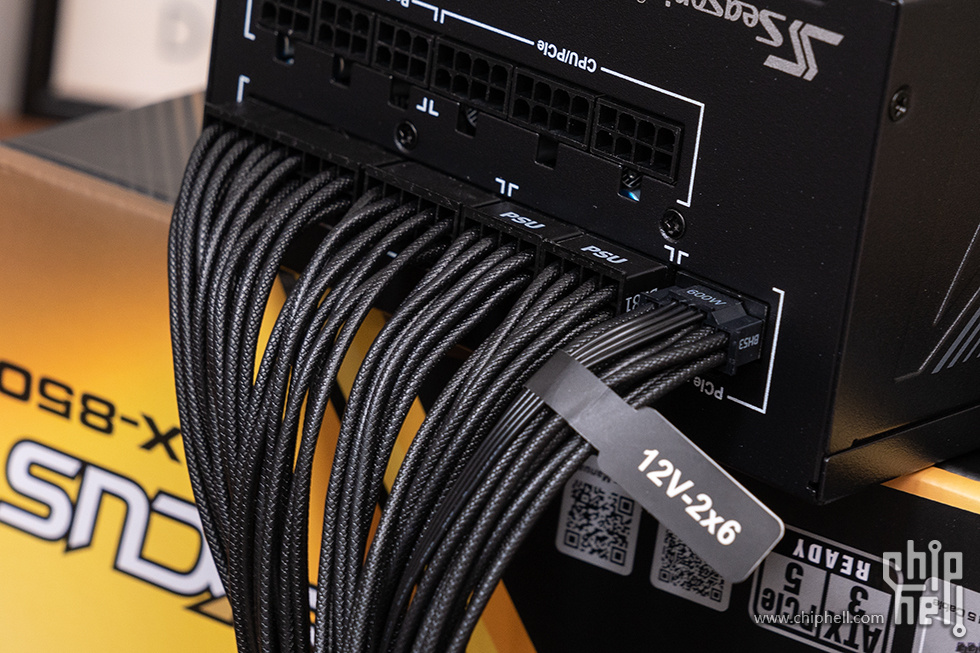

电源的模组线采用表面采用压纹工艺，细致如编织质感，比普通模组线更软，易于弯折方便走线，装机更美观用料方面。原生12V-2x6 16-pin接口与模组线，使用“H++”等级9.2A 耐高电流合金铜端子符合ATX3.1与PCle CEM 5.1规范，并兼容12VHPWR接口，可承载高达600W输出。

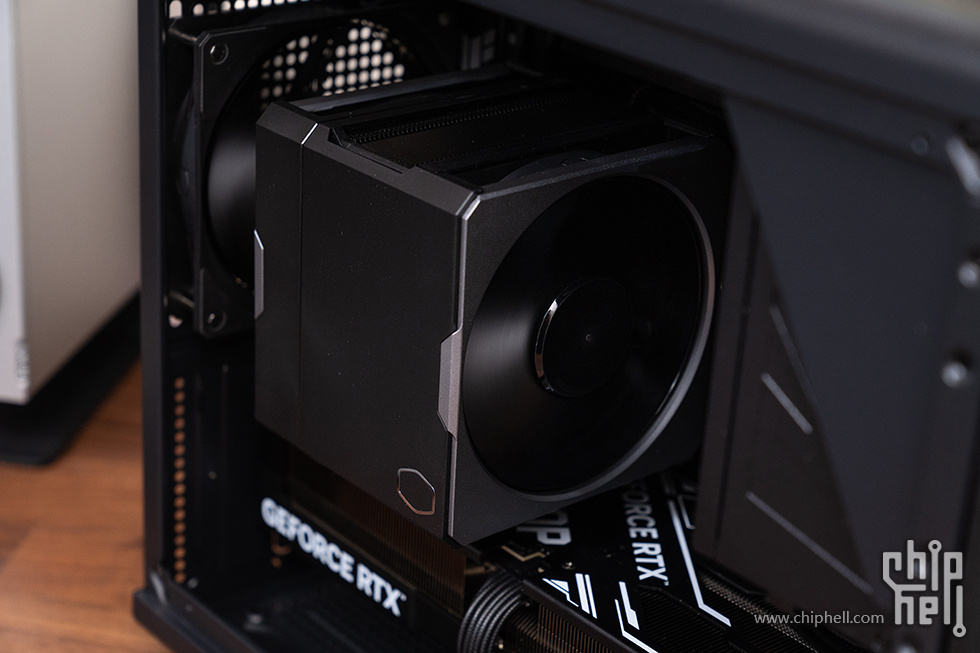

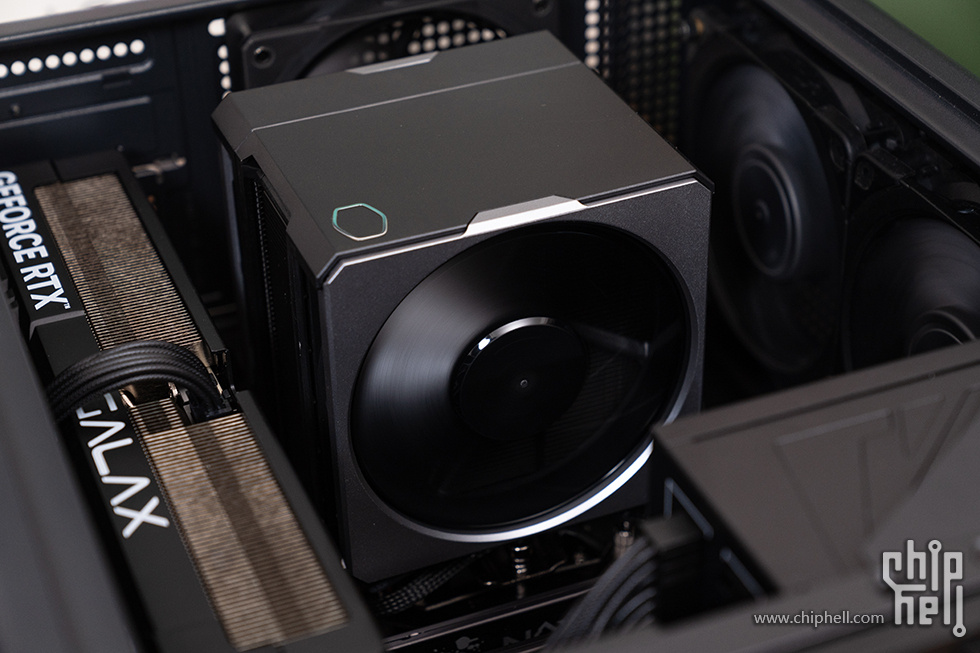

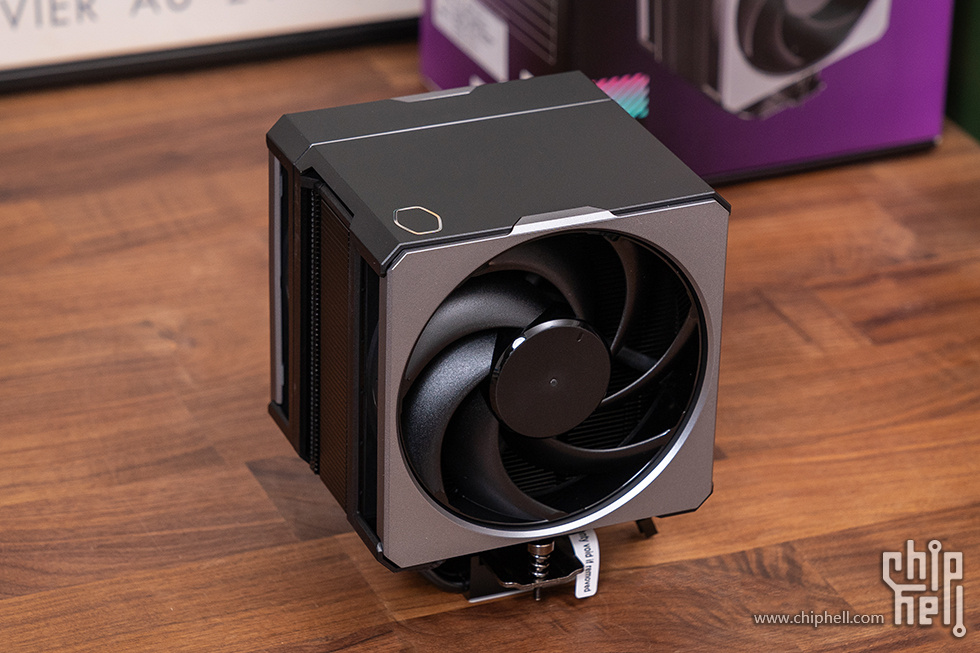

散热采用风冷模式，选用了酷冷至尊的Hyper 612 APEX搭配 莫比乌斯 120 VX风扇。Hyper 612 APEX整体尺寸为127mm x 114mm x 159mm，单塔双扇结构，整体造型简洁方正，遵循“black out”隐形设计美学，标称解热能力 260W。

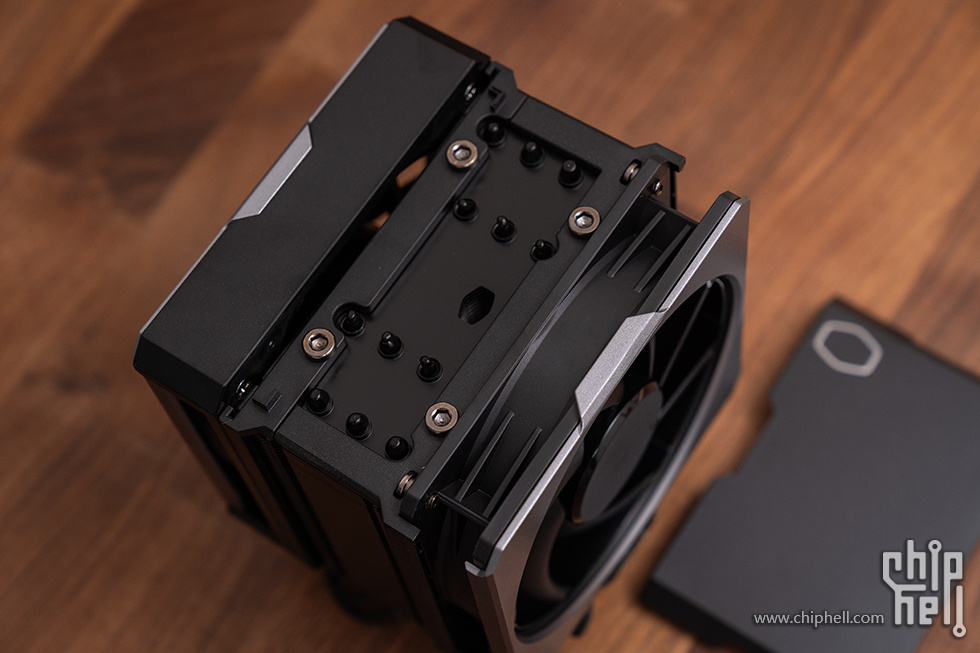

酷冷至尊 Hyper 612 APEX采用磁吸顶盖，巧妙的将其中一侧风扇与塔体共享主体顶盖，同时对顶盖进行了美学上的改进，流畅的线条和现代的表面处理，加上低调的LOGO标识，使其更具视觉吸引力和辨识度。

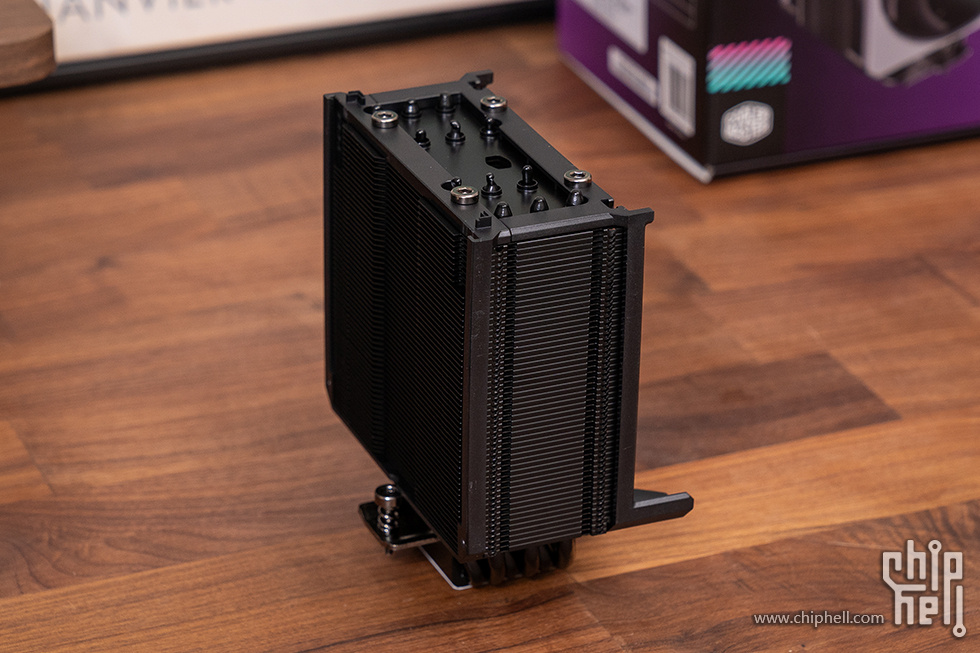

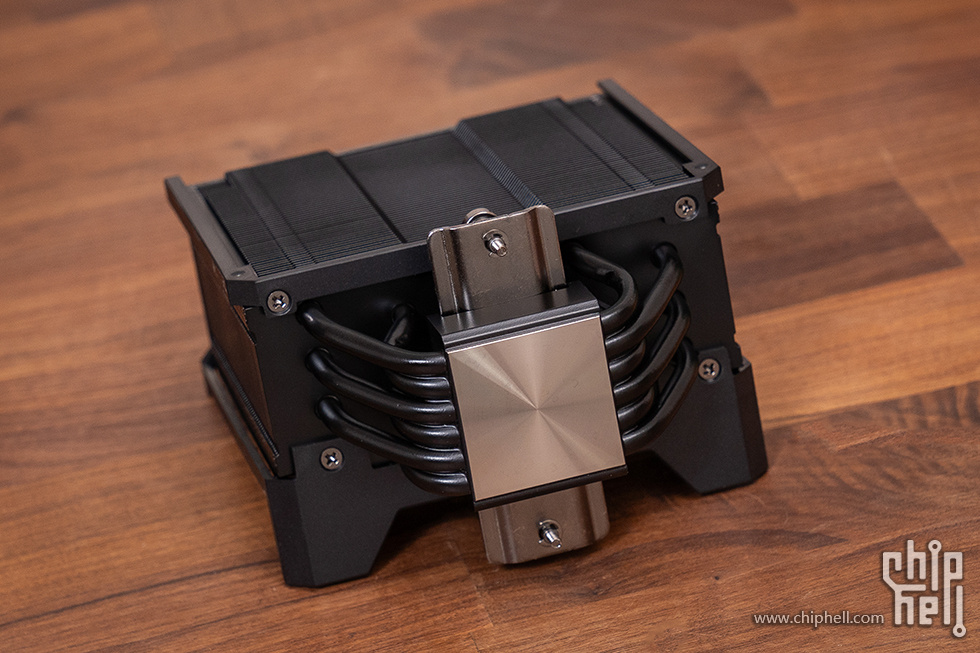

散热器塔体的表面均经过黑化处理，鳍片排布齐密规整，结合双排扣Fin+折Fin工艺实现高效导热；铜底座与六根6mm超导复合热管使用黑化喷油处理，质感细腻光滑，底座和热管的焊接紧实，热管部分还做了偏向避让设计，有效提高内存的安装兼容性。

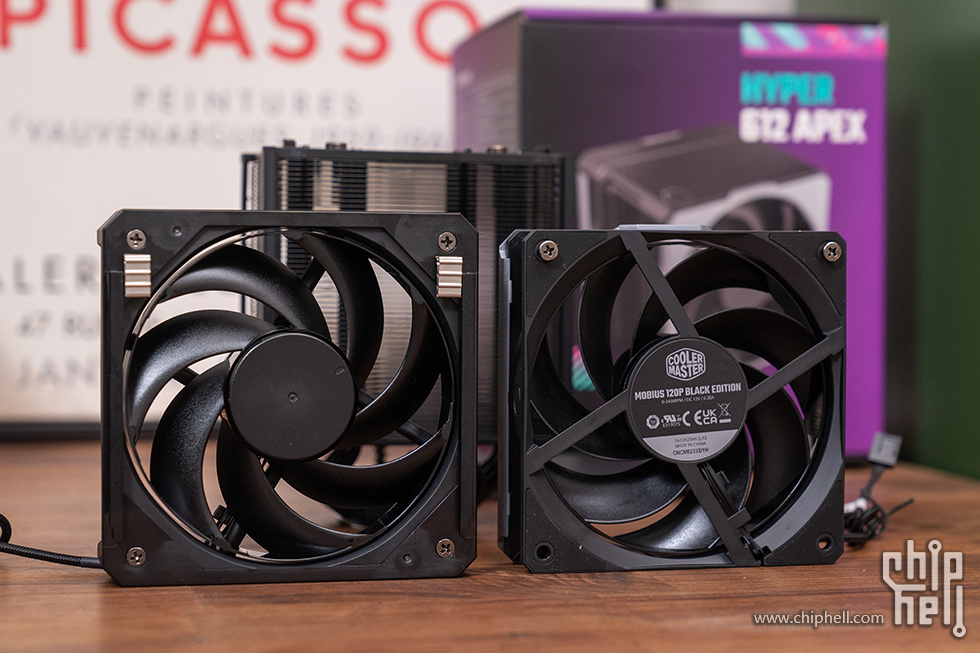

配备两个 120*120*25 mm的莫比乌斯120P风扇，通过滑轨卡扣和塔身连接。采用 LDB 回油轴承，转速区间 0~2400 RPM，最大风量 75.2 CFM，最大静压 3.63 mmH2O，最大噪声 30 dB(A)，在保持高效散热的同时最大限度地降低噪音水平。

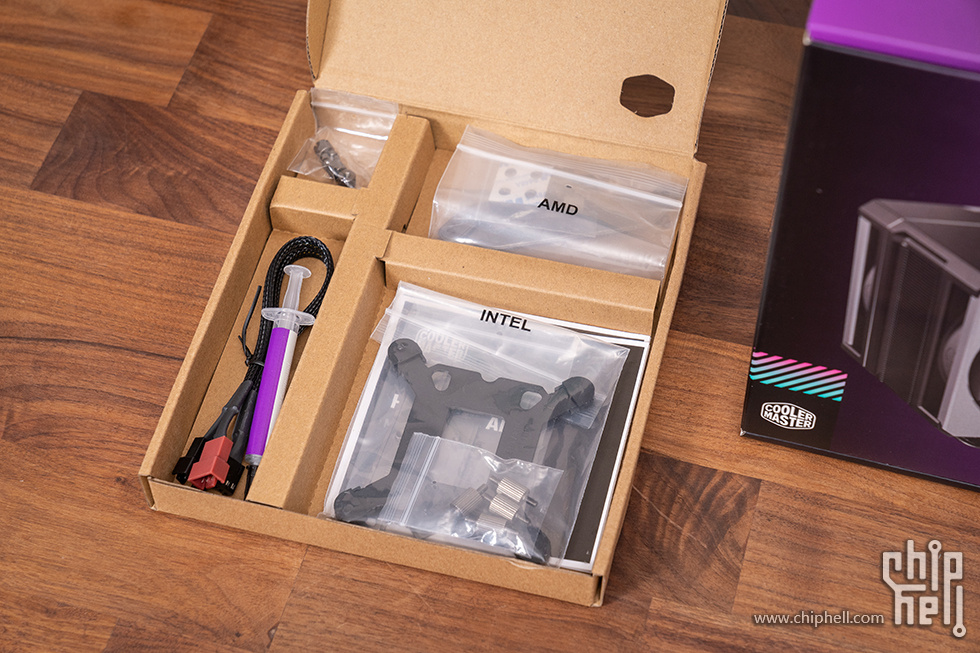

附带扣具采用独立包装，支持intel的LGA2066/2011v3/2011/1700/1200/1151/1150/1155和AMD的AM4/AM5平台，同时附送一条风扇一分二PWM线和一支2g装Cryofuze导热硅脂。

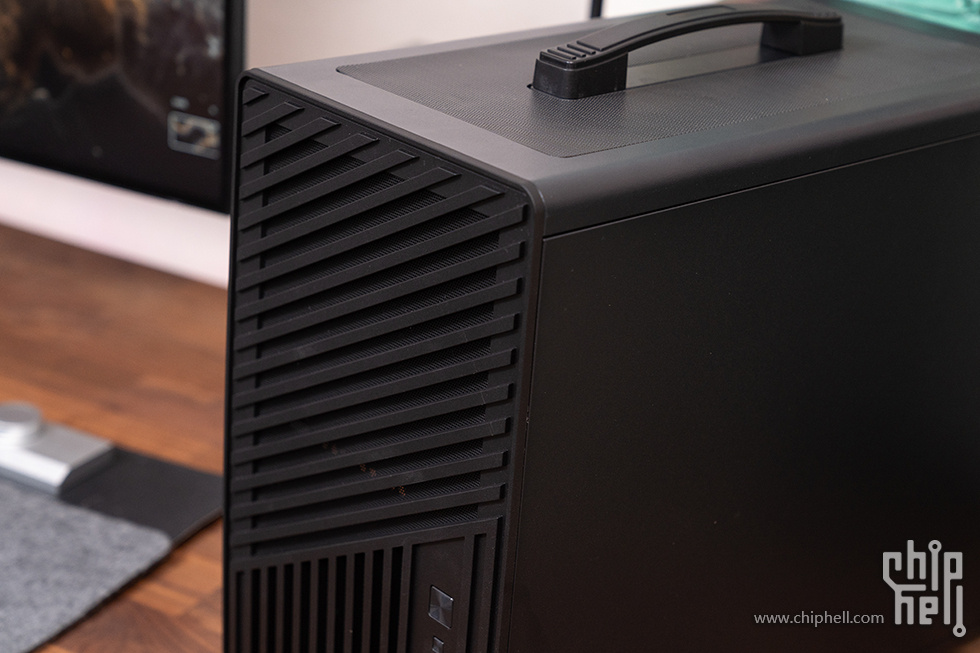

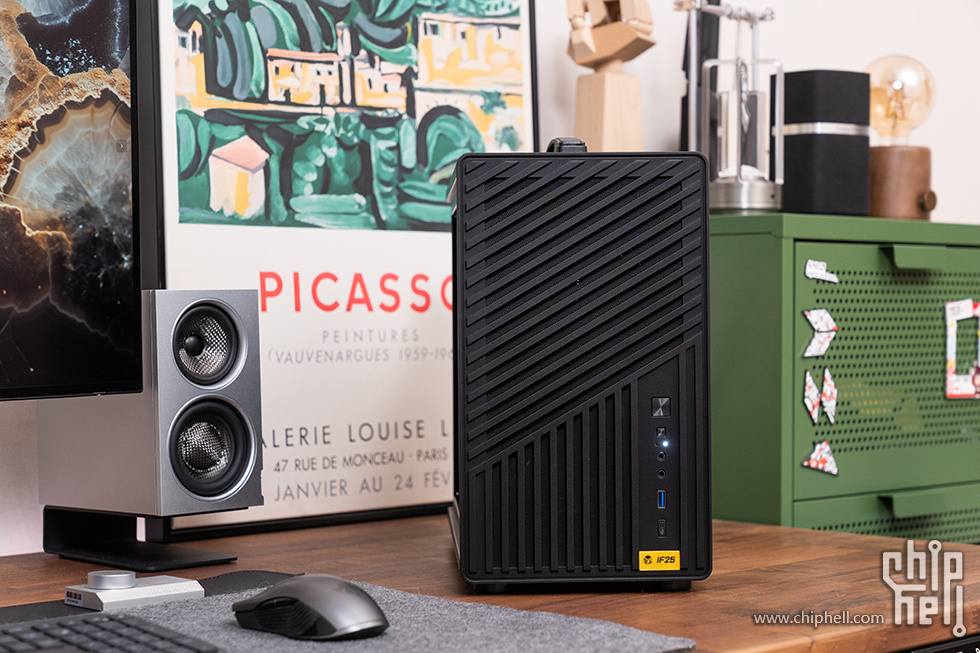

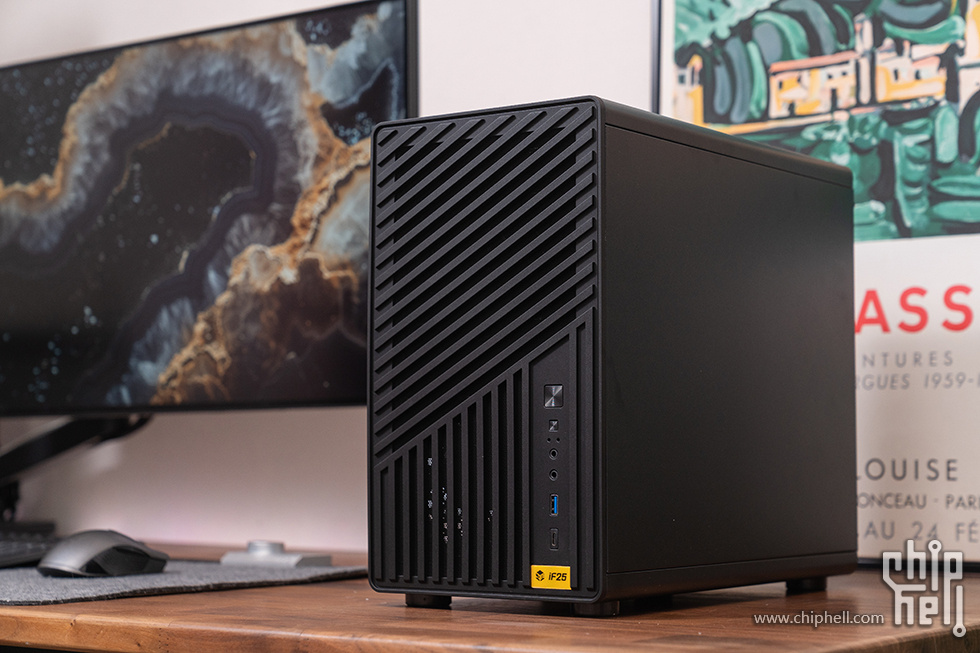

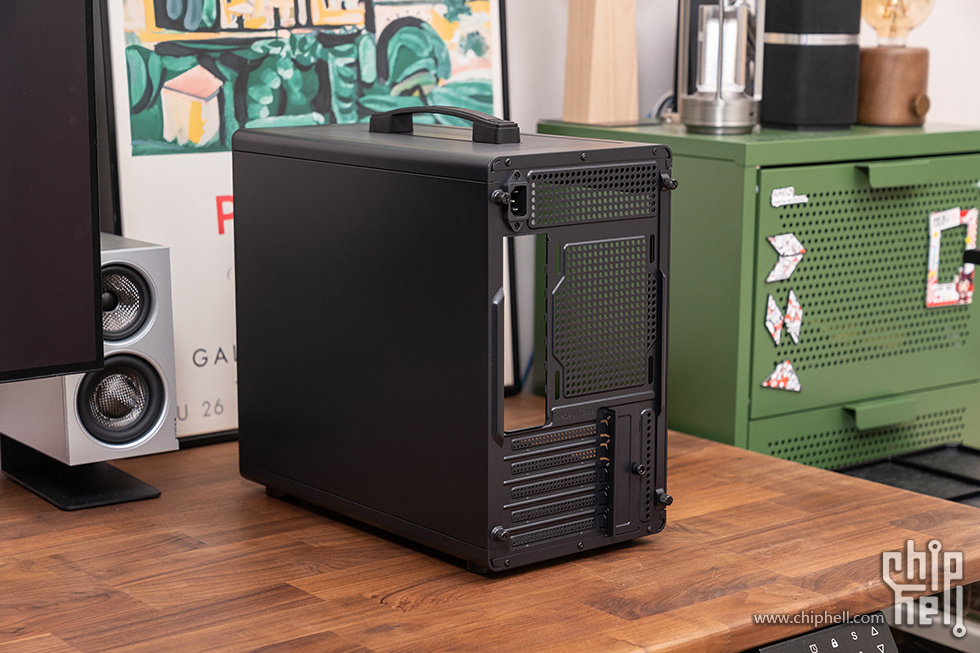

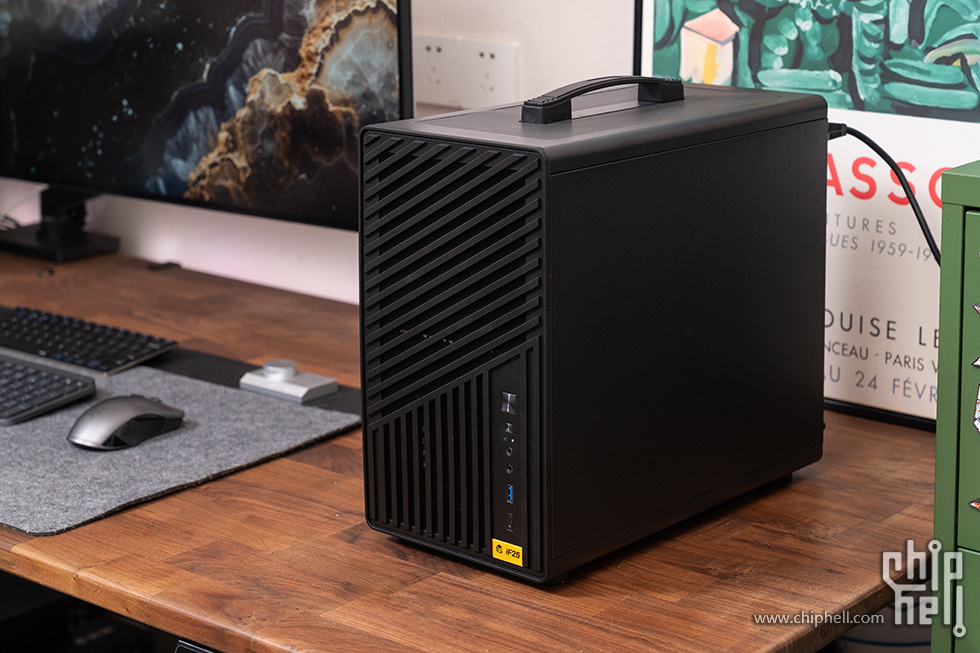

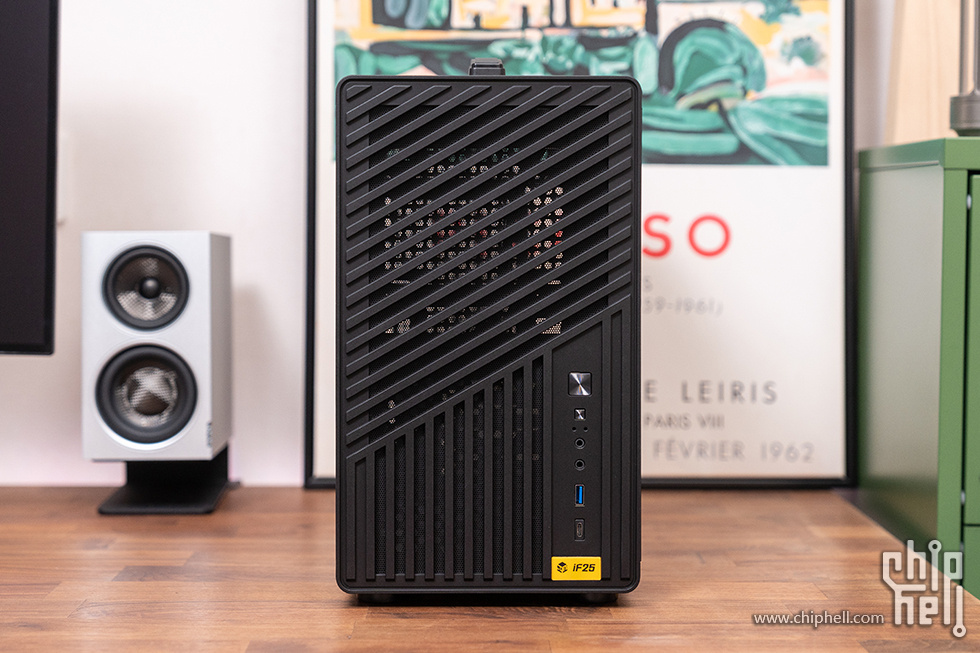

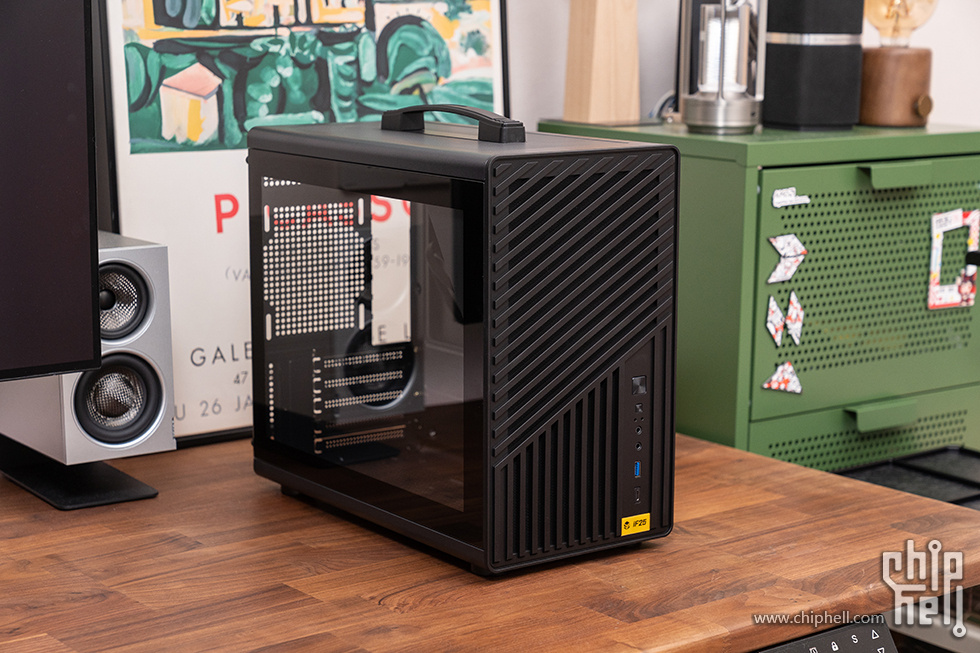

机械大师 iF25 机箱的尺寸为 388×200×340mm，体积约 26.4L，造型方正简洁，前面板采用斜交格栅设计，既美观又具有一定的通风作用。左侧板为玻璃侧透面板，可展示机箱内部硬件，满足玩家个性化装机的展示需求，且机箱支持左右侧板互换，还可另购 MESH 网孔侧板，以进一步提升散热效果。





机箱的各个边角位都做了圆滑的折弯处理，可避免尖锐顶角造成的不适感，前置 I/O 接口位于前板右下方，提供了 1 个 USB-C 10Gbps 接口、1 个 USB-A 5Gbps 接口、1 对分离式音频插孔以及开关键和重启键。

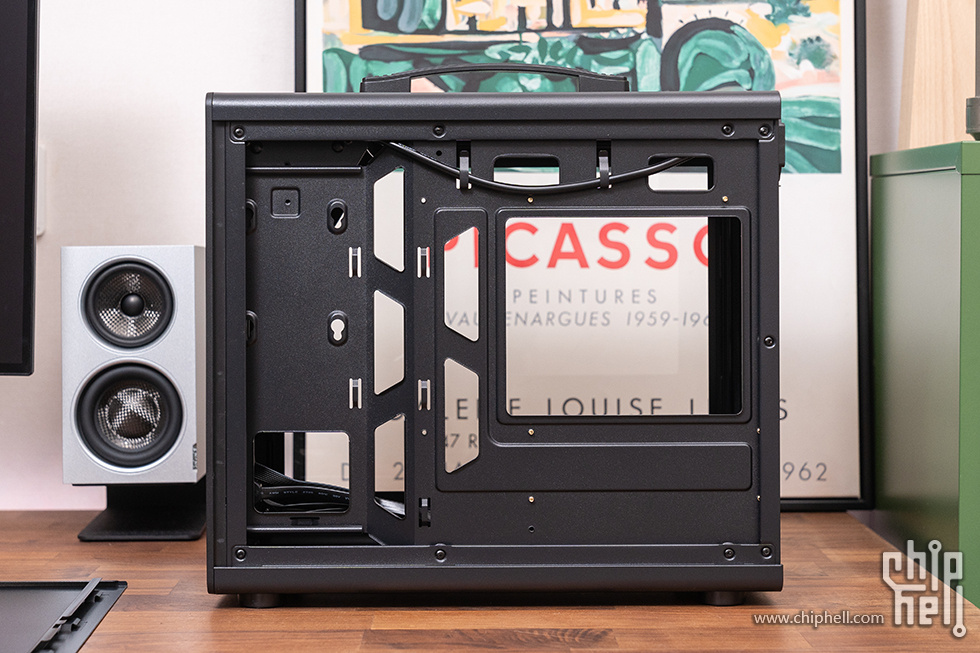

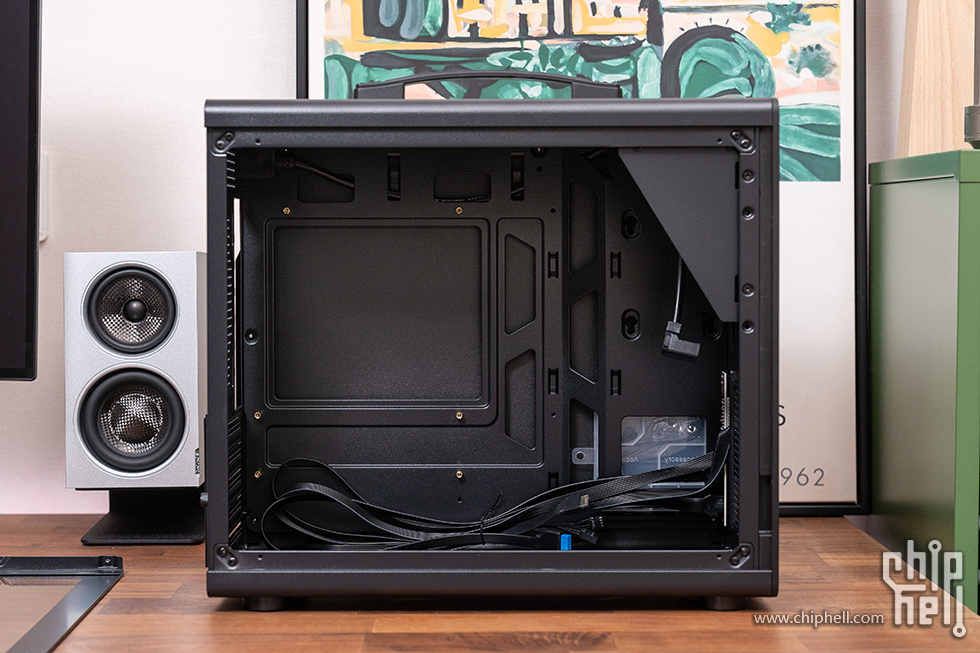

机械大师 iF25 支持 M-ATX 主板以及 ITX 主板，能满足不同用户对于主板规格的选择需求。支持最高 170mm 的处理器散热器，可选择塔式风冷散热器或 240 冷排，提供了5个PCIe槽位，可兼容 350mm 长度的显卡，市面上大多数中高端显卡都能轻松装入。

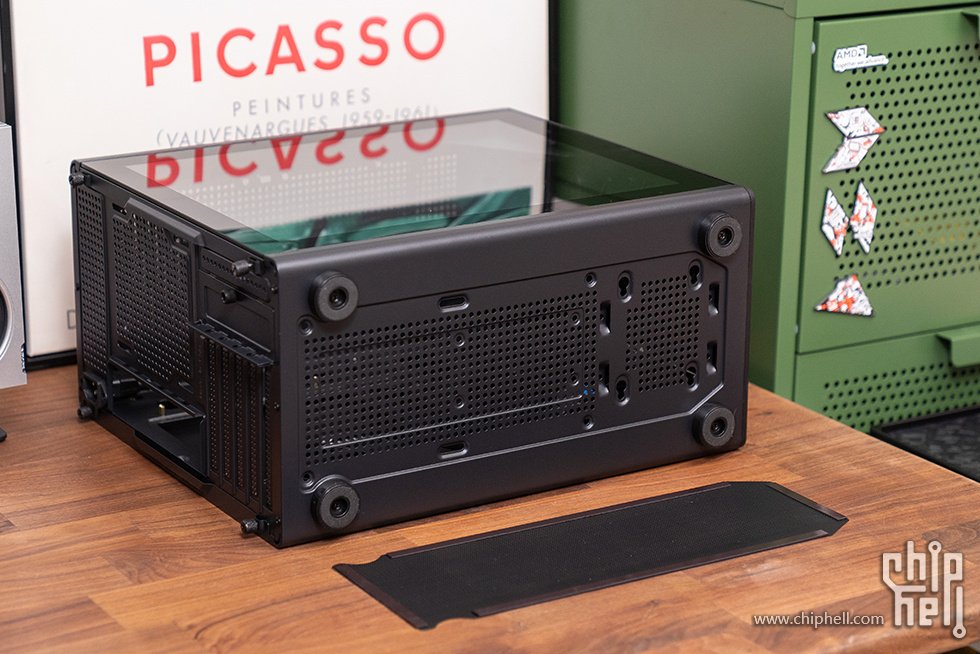

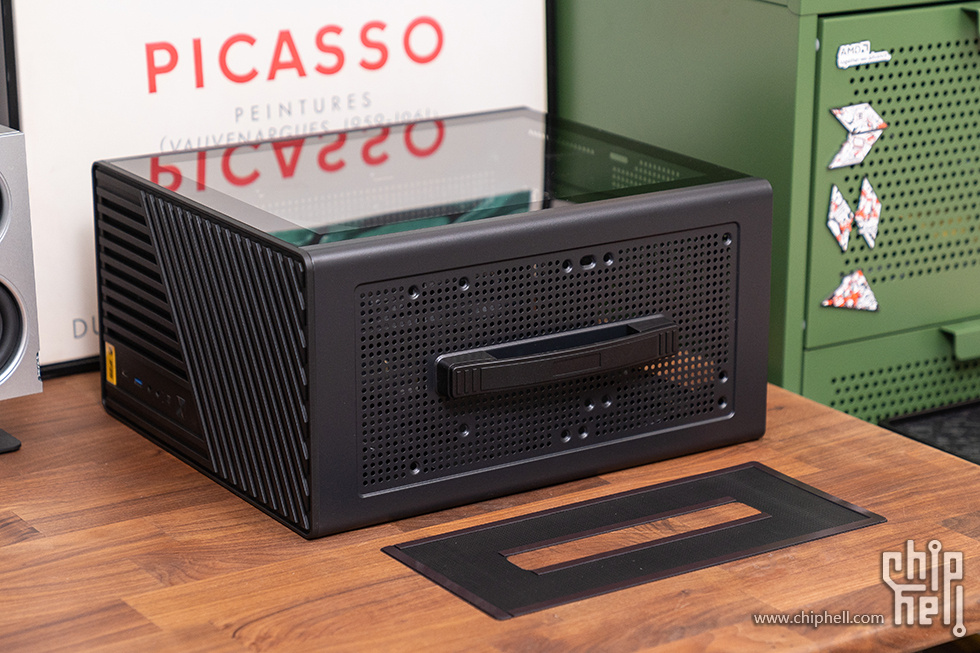

散热方面，机箱前面板底部、顶部、尾部以及底部均设置了 12cm 风扇的槽位，最多可安装 6 把风扇，顶部除了安装冷排之外也支持 2 片 14cm 风扇，形成了前、下进风，上、后出风的风道设计，有效提升散热效率。

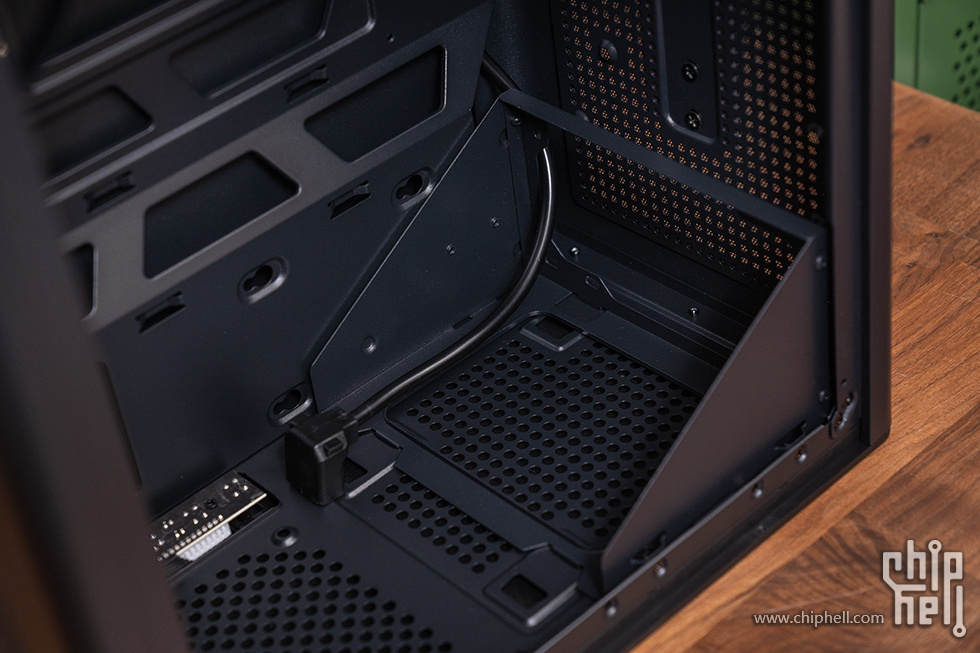

机箱电源安装为前置，支持 160mm 长度的 ATX 电源。存储方面，内部提供了 1 个 2.5 寸硬盘位和 1 个背侧的 2.5 寸 / 3.5 寸硬盘位，能满足用户基本的存储需求。





性能测试

操作系统：Windows 11 专业版
显示分辨率及刷新：3840×1920，60Hz
环境温度：24℃（±1℃）
测试软件：CPU-Z、AIDA64 Extreme、FurMark、Cinebench 2024、3Dmark、CrystalDiskmark、PCmark10、FURMARK

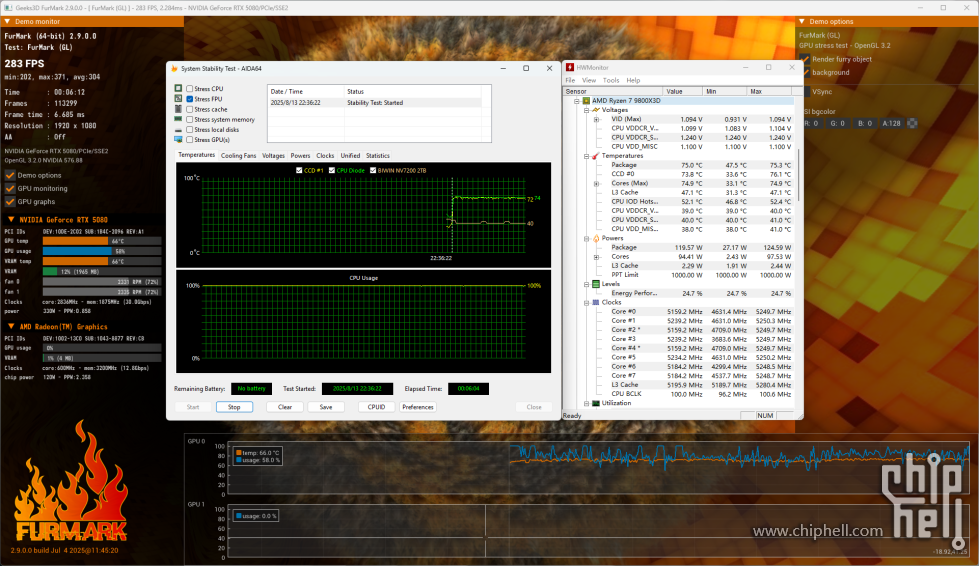

双烤温度测试，PBO2开启 ，CPU 功耗最高125W，最高温度75.3℃，显卡温度66℃。

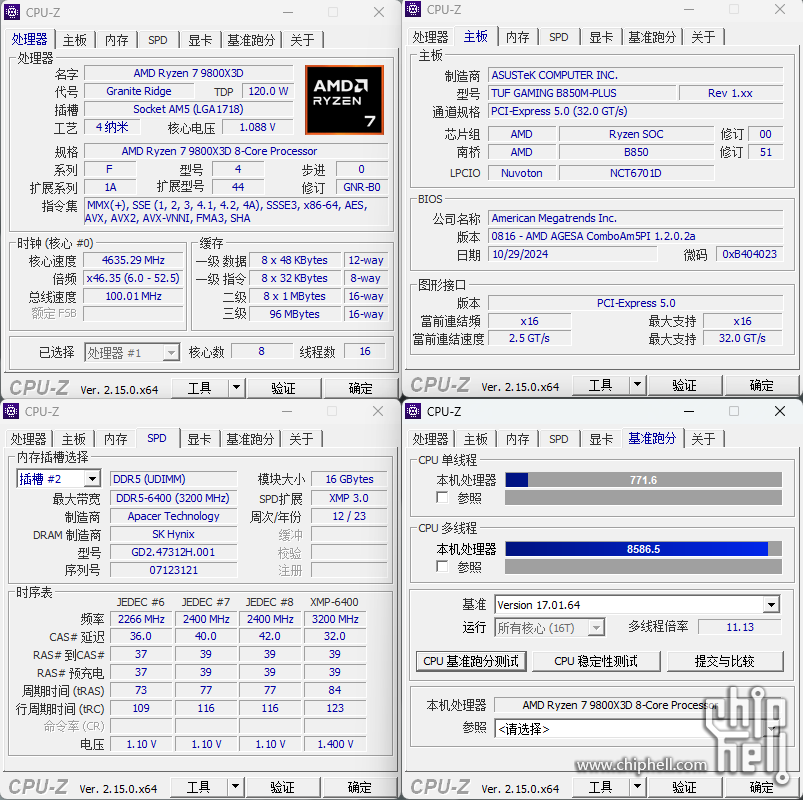

CPU-Z基本信息及BENCH成绩



CINEBENCH R23 测试成绩

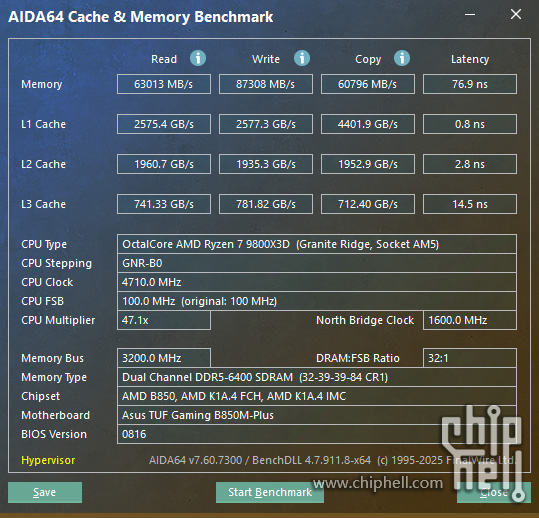

AIDA64 Cache & Memory Benchmark成绩

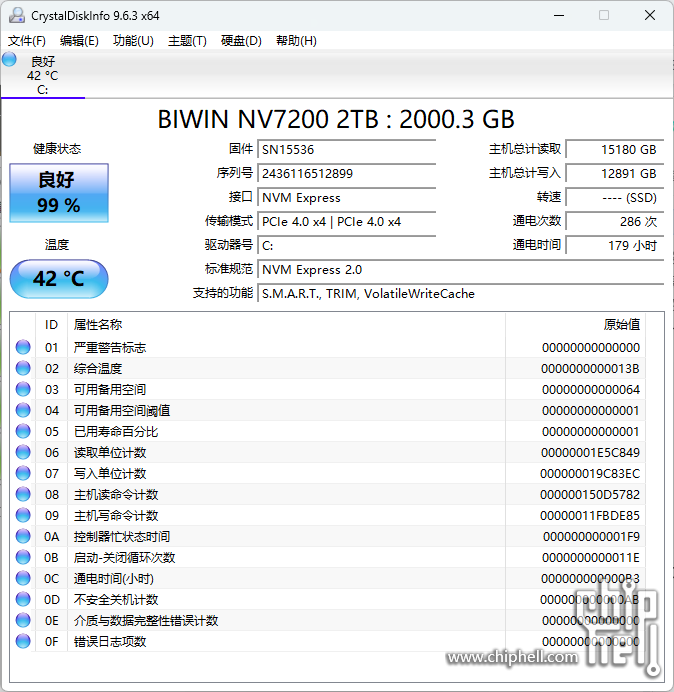

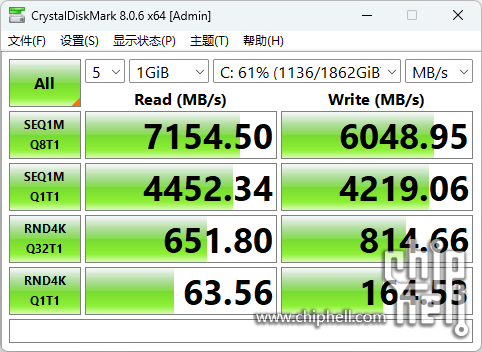

CrystalDiskMark测试成绩

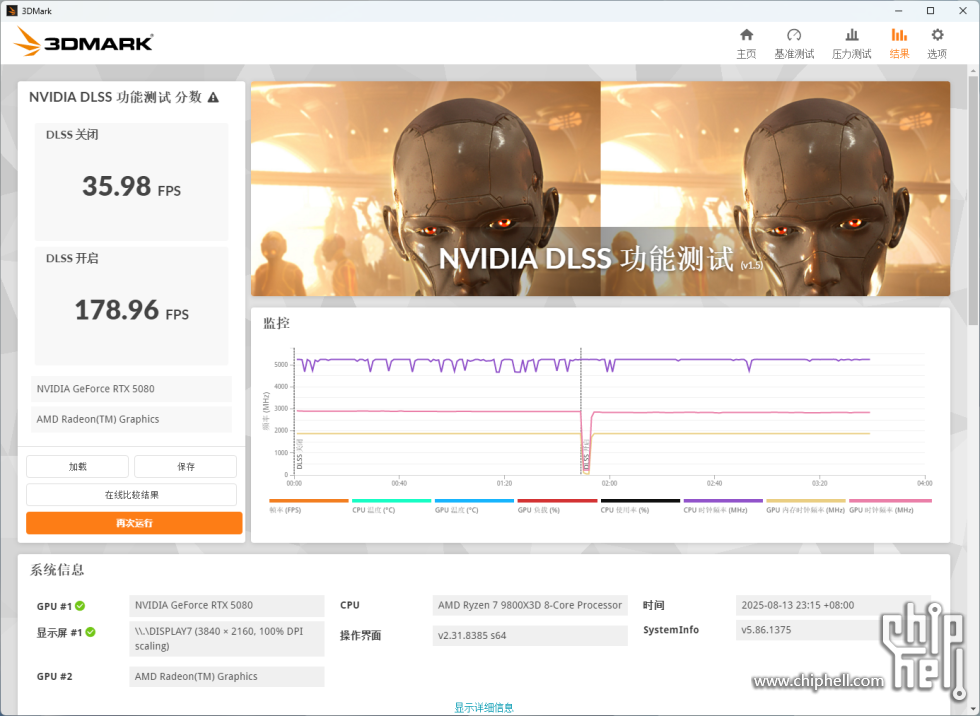

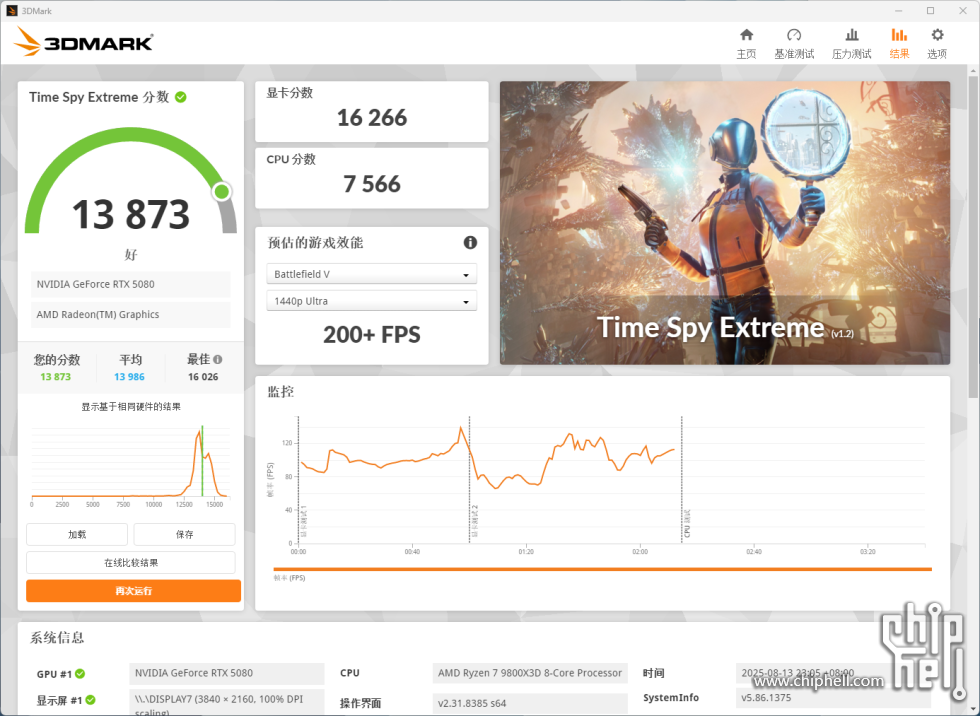

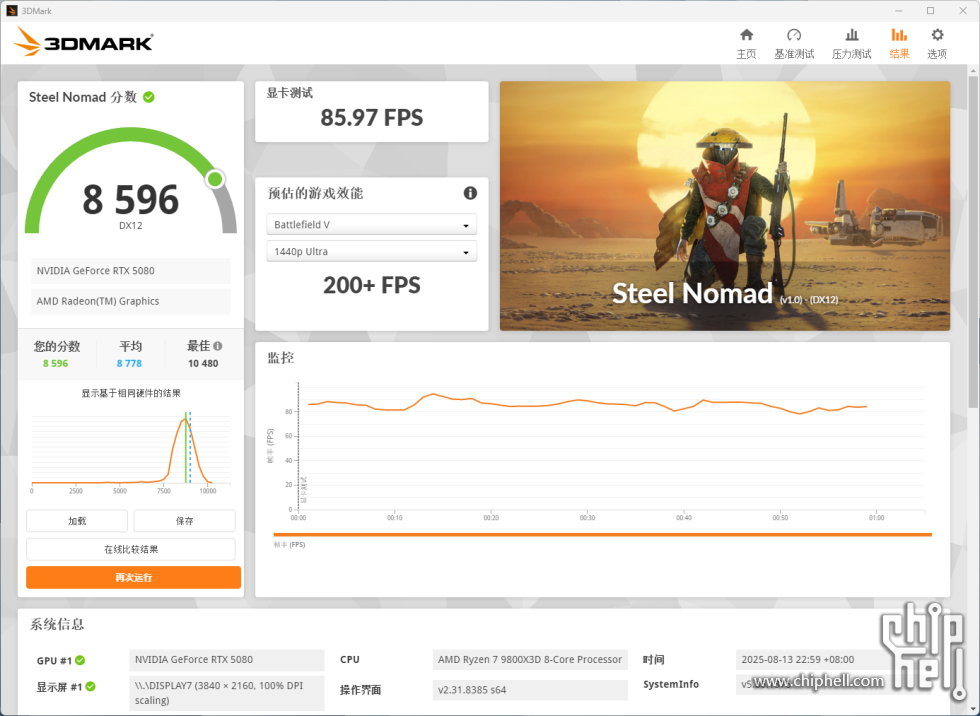

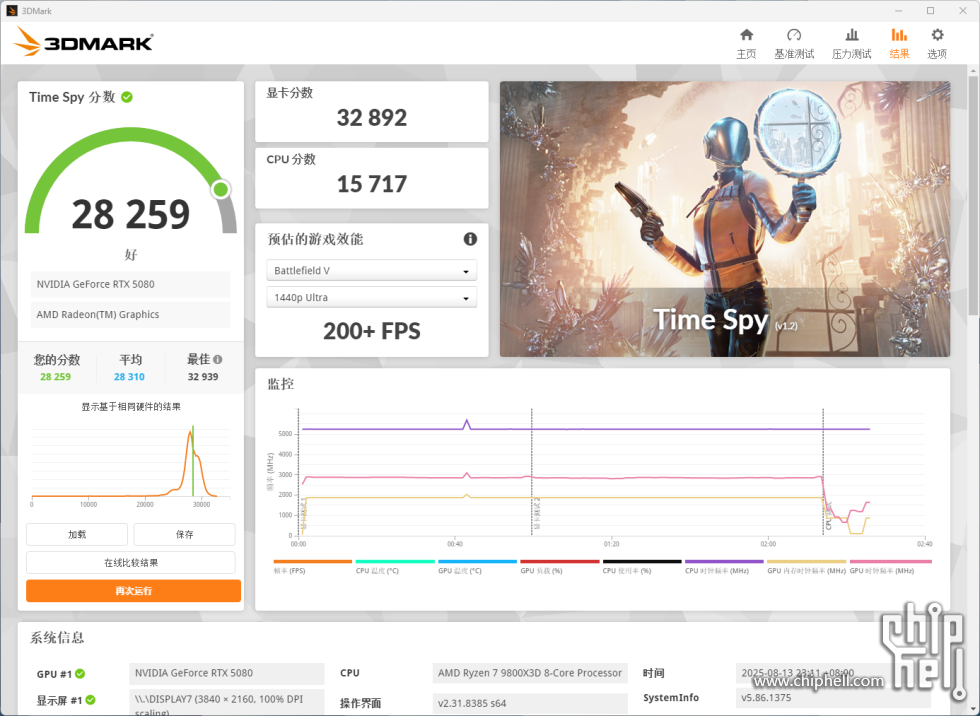

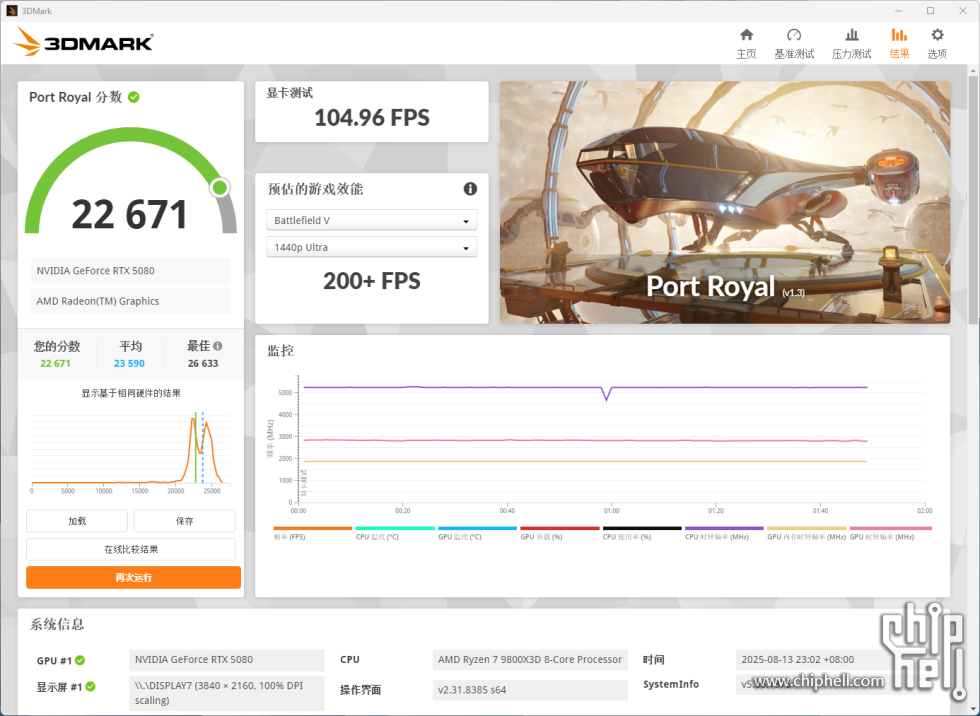

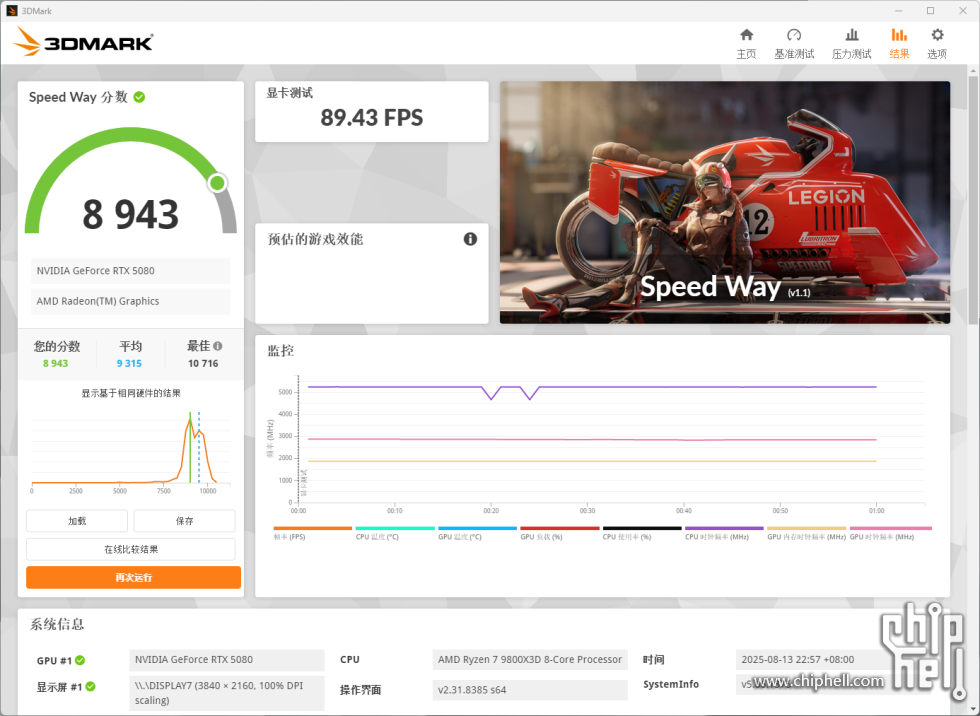

3DMARK显卡测试，主要对4K分辨率下D12和光追性能进行测试

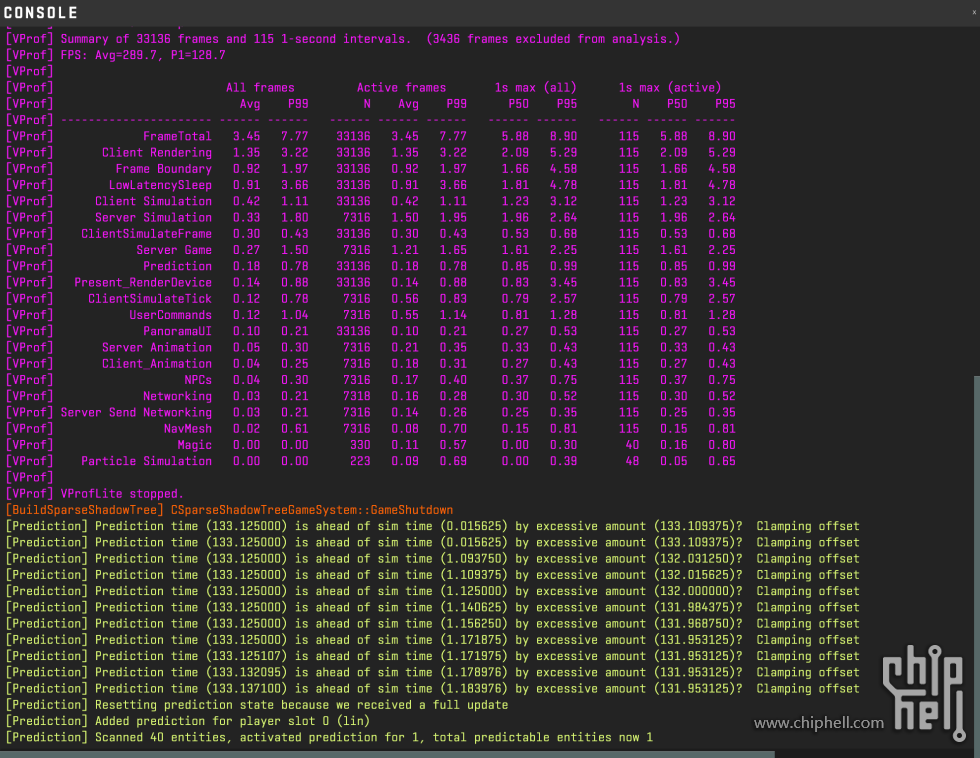

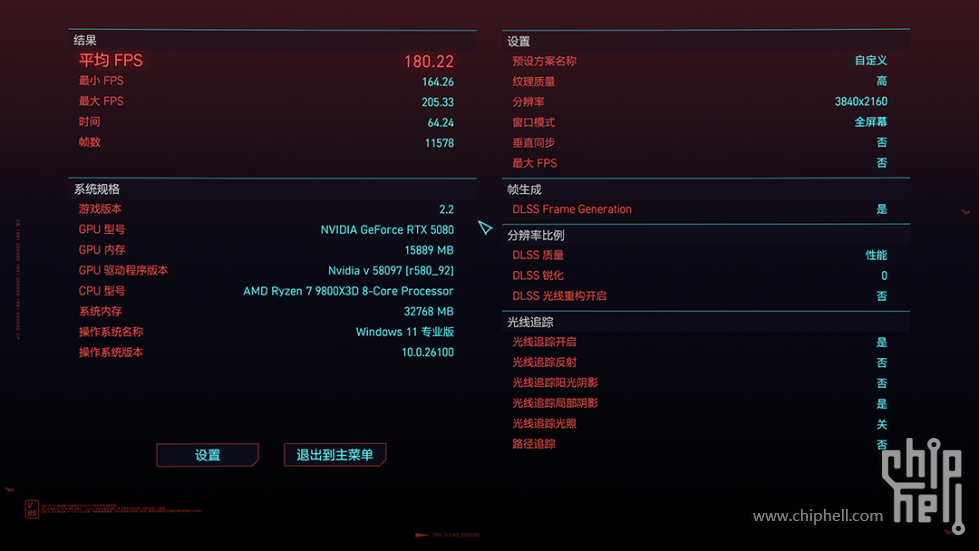

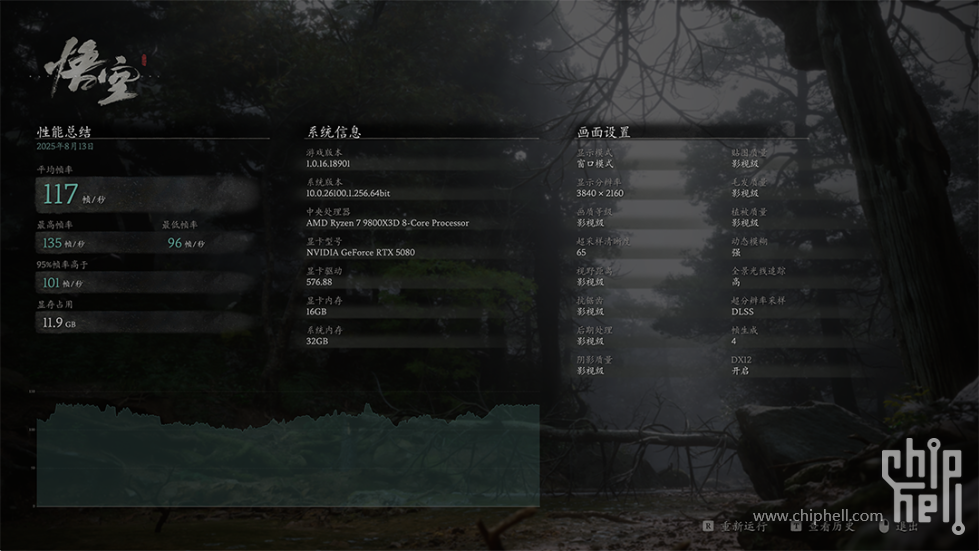

游戏测试：《赛博朋克2077》、《黑神话悟空》、《CS GO》三款游戏在4K分辨率下帧率表现。







以上为本次装机全部内容，感谢各位花时间浏览，欢迎交流讨论。
