产品解析

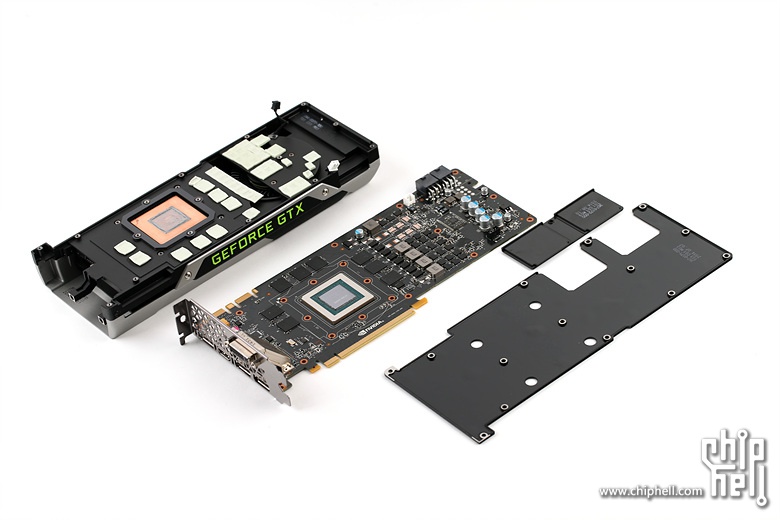

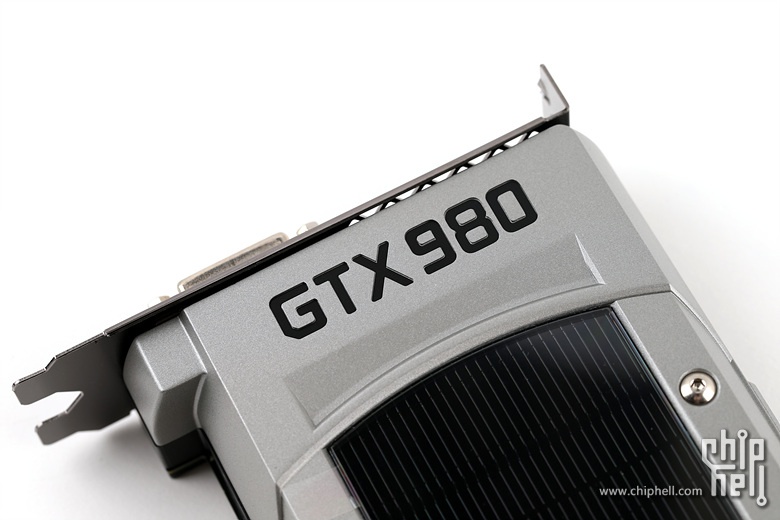

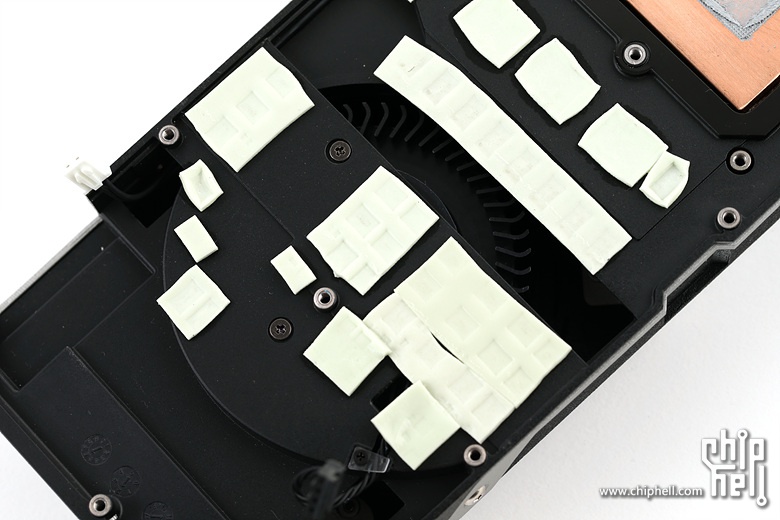

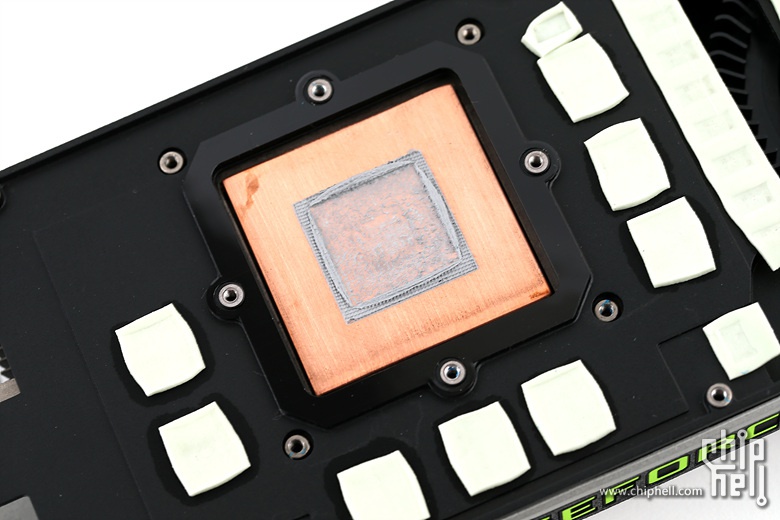

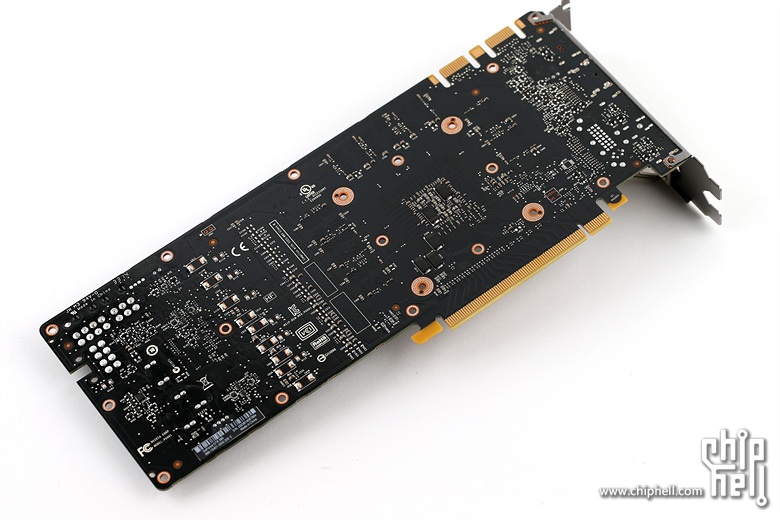

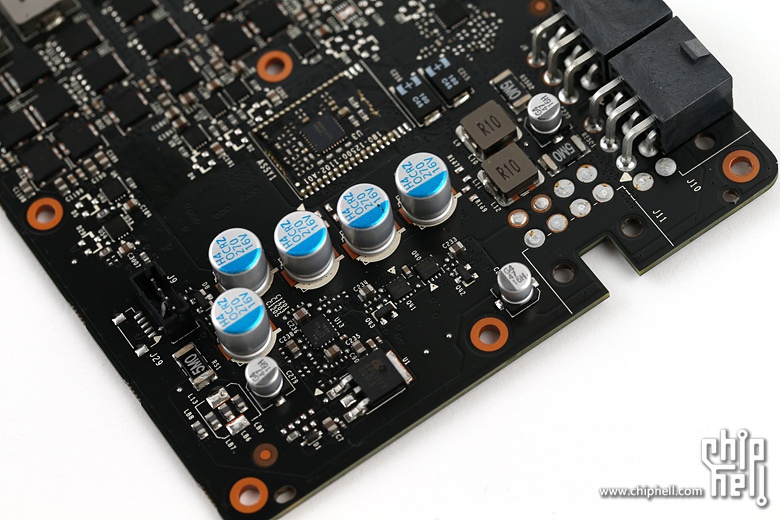

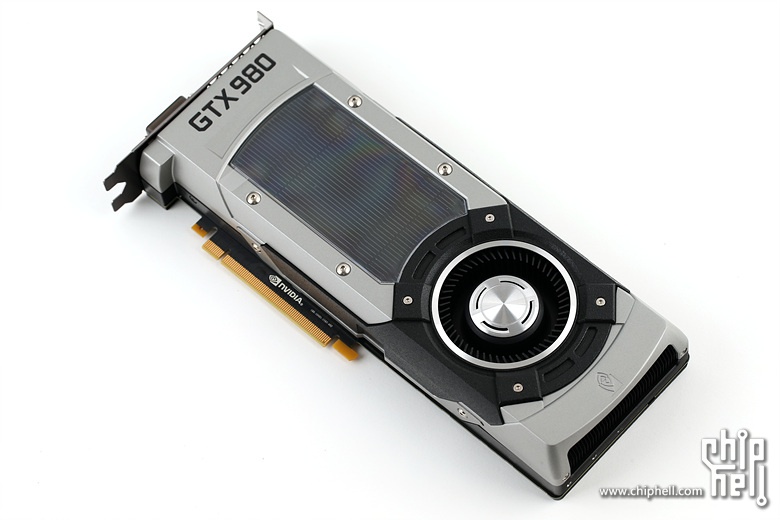

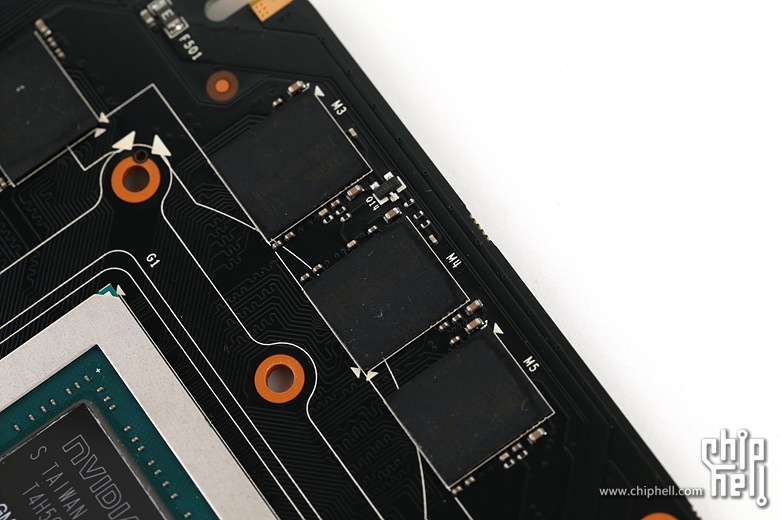

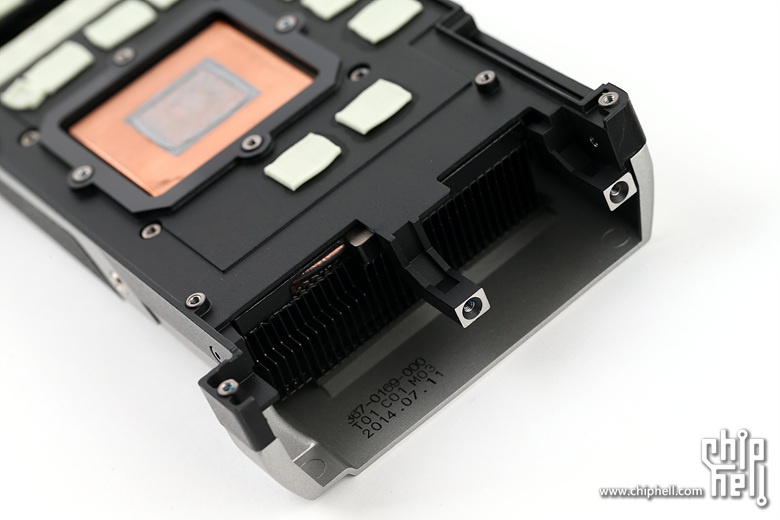

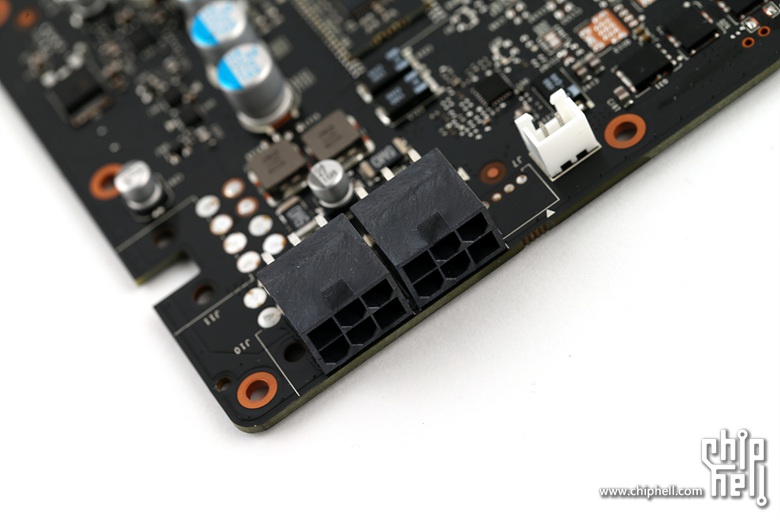

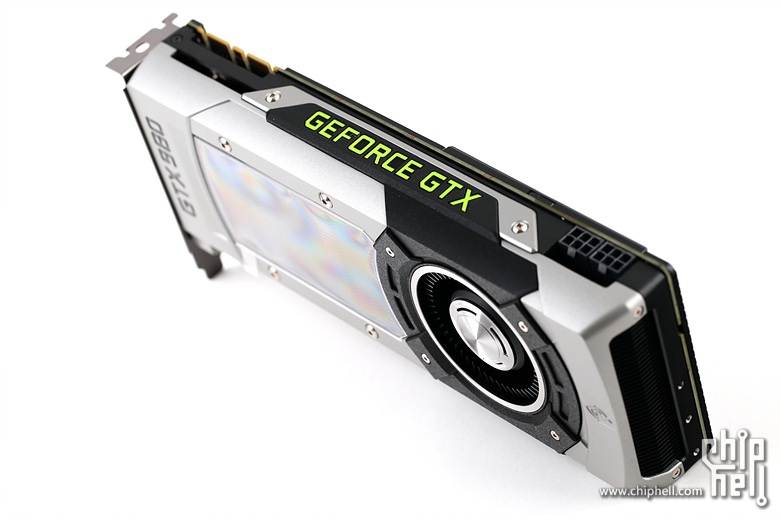

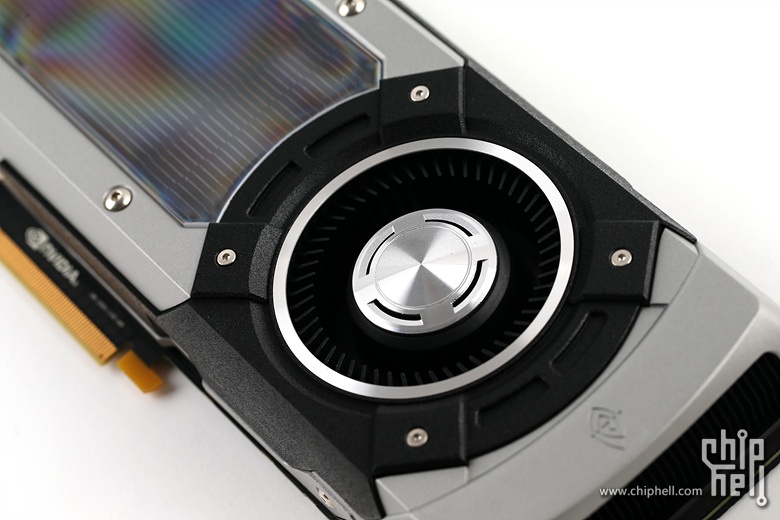

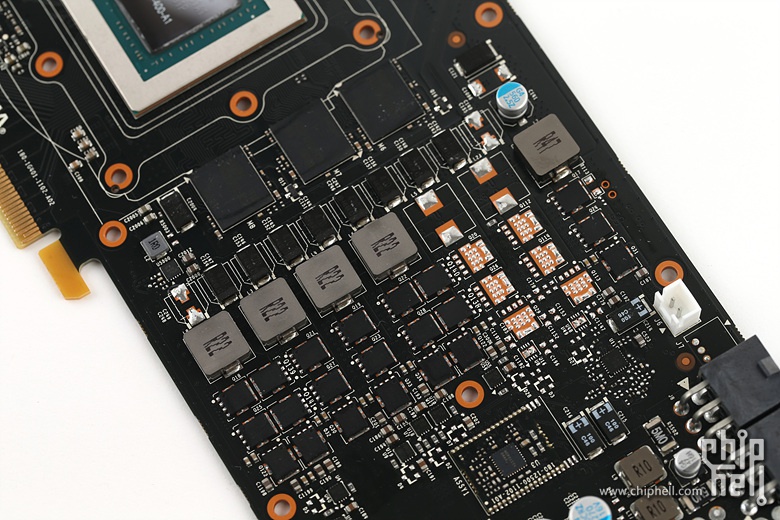

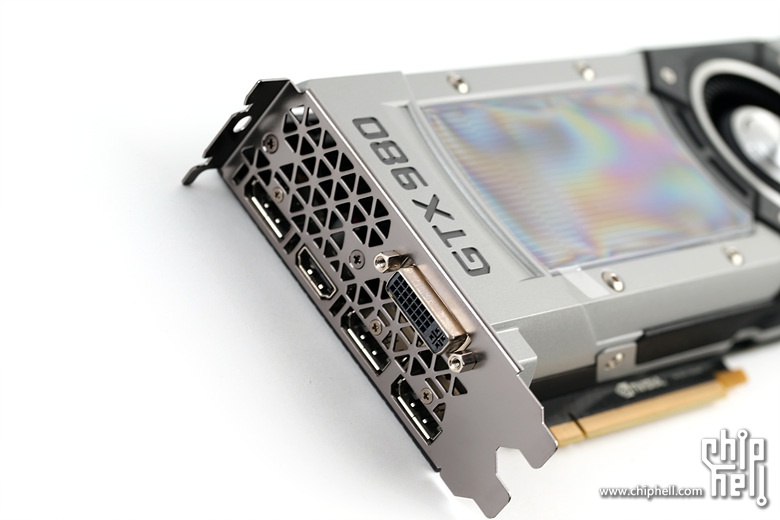

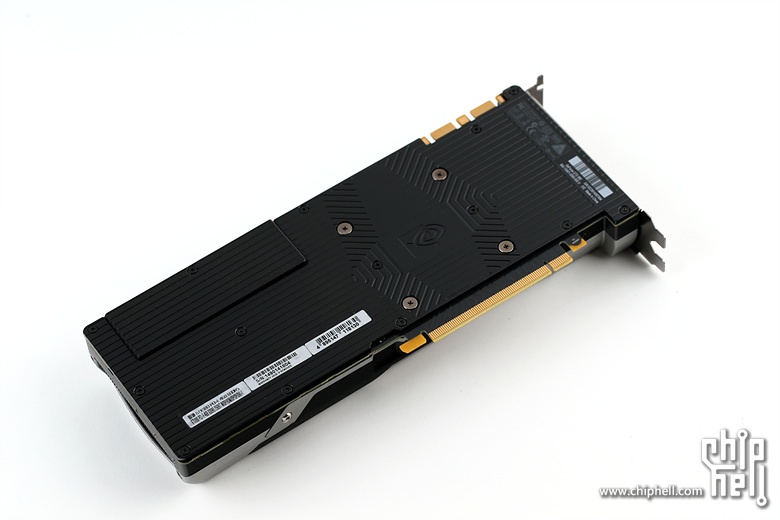

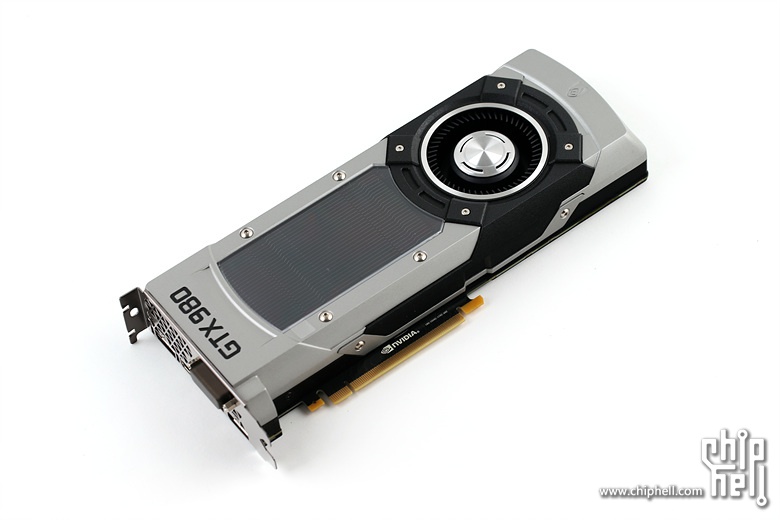

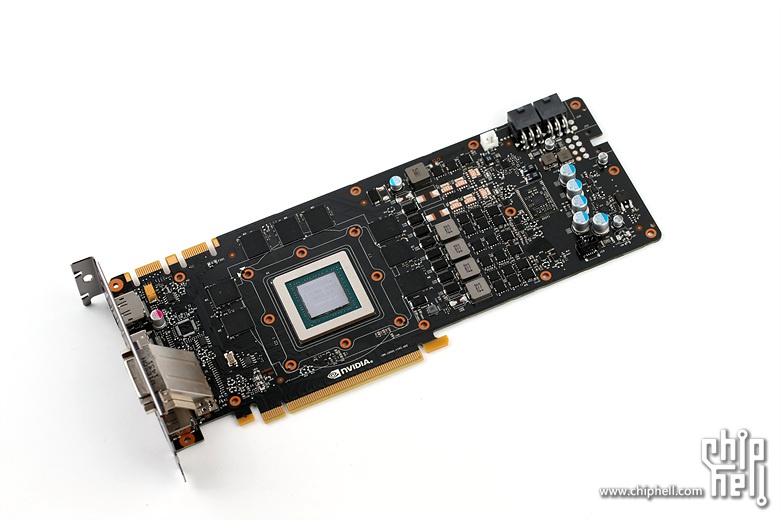

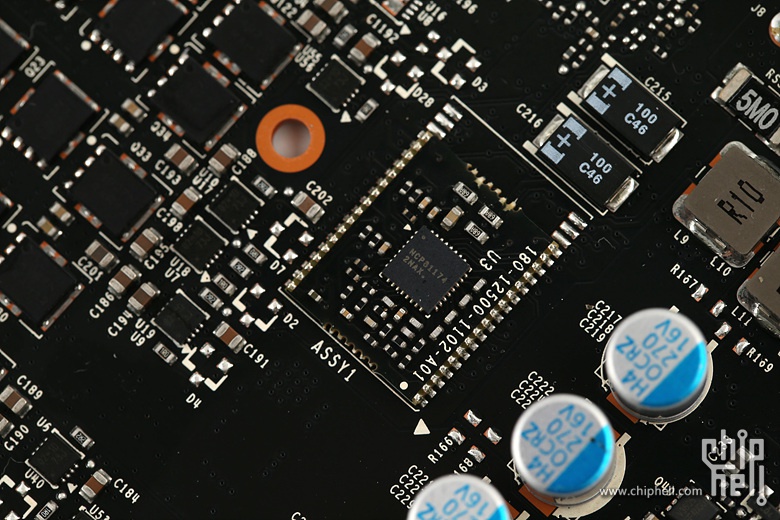

这次影驰显卡包装盒主图案改成了一个多毛的猛♂男,非常霸气凶狠的感觉。说来影驰的英文名难道自此从GALAXY变成GALAX了?右上方继续是借OMG战队作代言。 My Name is GeForce GTX 980. 显卡本体。从GTX 700系列开始高端型号的公版几乎都是这个外观。 透明开窗、纯黑鳍片。外侧来看黑泰坦皮再现。 区别则在于靠近挡板接口处的名字标识。和GTX TITAN BLACK一样为黑色的GTX 980字样。 银黑色的离心风扇,置于尾部,形成外排式设计。这也是近年来高端显卡的公版散热中最常用的方案。优点在于与周边环境的相互的影响都较小,拥有较佳的适应性。 顶部依然是“NV绿”的GEFORCE GTX“信仰灯”。 背面则覆盖了一块全包裹的背板,左上有一个可分离的开窗部分。已经很多年没有在NVIDIA单GPU的原厂公版上看到配置背板了。 输出接口的配置为DisplayPort×3+HDMI×1+DVI-I×1,HDMI已经升级到了2.0。显卡厚度依然是标准双槽,挡板上布置了类似GTX TITAN Z上的大量的三角形开口,提高出风量。 分解。 PCB正面一览。 背面一览。背板上可分离的那个小开窗下面对应的位置上并无特殊之处。 GeForce GTX 980对应的GPU型号为GM204-400。 来自三星的GDDR5显存颗粒。单颗容量4Gbit,共8颗,标称速率7Gbps。 4+1相(核心+显存)供电。就像三年前对待GK104的GTX 680一样,对于GM204这样一款同属4字辈的核心原厂的方案依旧是在PCB上留出了空位。强迫症患者还是坐等厂商后续自产版本补全吧。 PWM芯片仍旧置于独立PCB之上,型号为来自Onsemi的NCP81174,支持4+1相。 供电输入部分。 已经记不清上一次旗舰卡的外接供电接口是双6pin是哪一年的事了,功耗上限在性能竞赛中不断被拔高,也该一步步回落了。 散热器内侧一览。由大个的金属框架支撑着,不得不说外排式散热器真的是吃力不讨好啊。 铜质原色的底座。据了解并没有像GTX TITAN那样使用均热板。 出风口处,依稀可见压扁的热管和黑色鳍片。外壳内侧印有生产日期和编号。 金属框架也帮助PCB上其他一些重发热区散热,大量的导热贴。 |
