ASUS F1A75-M PRO供电和板载芯片解析

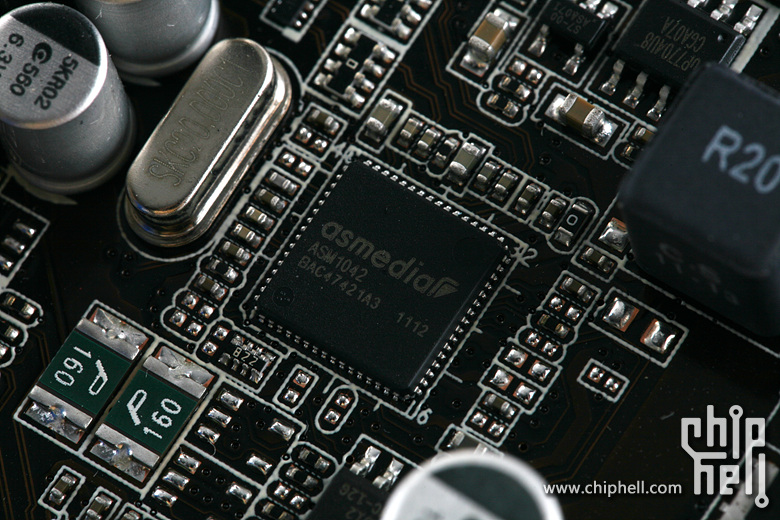

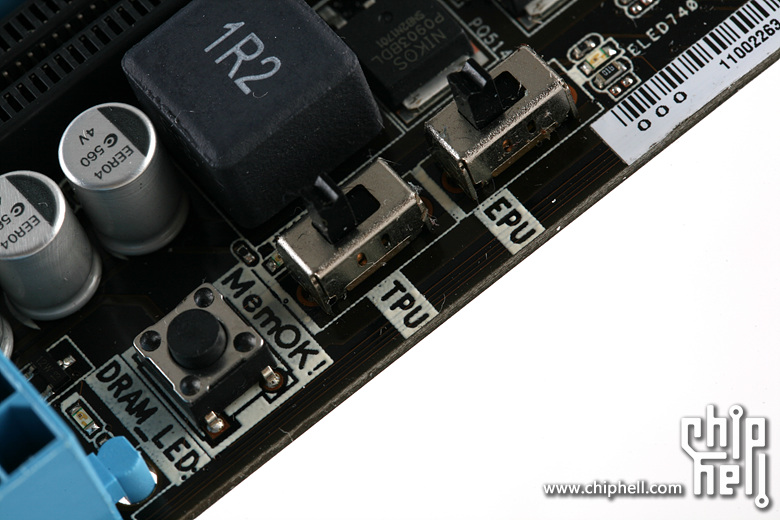

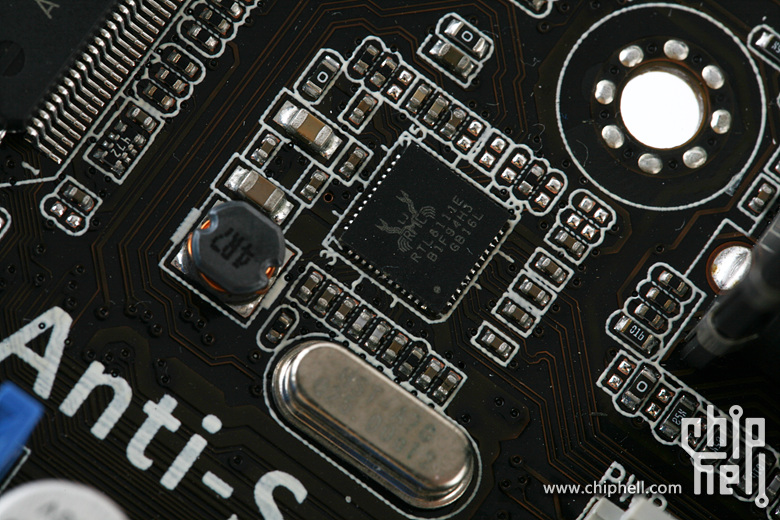

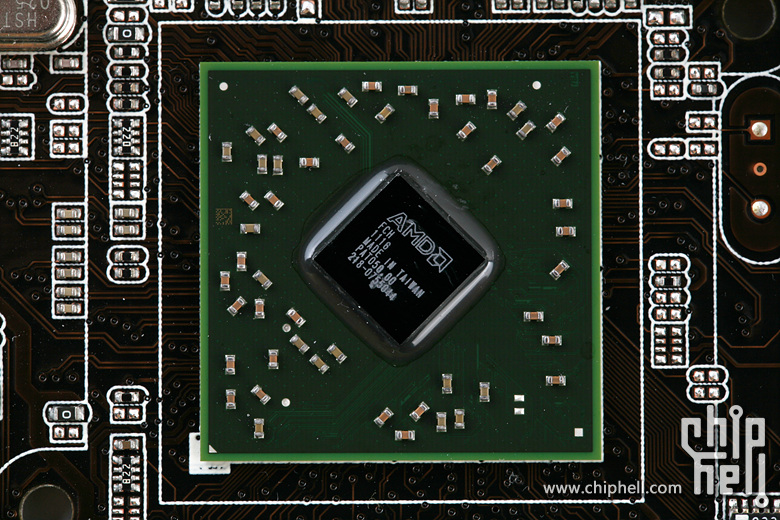

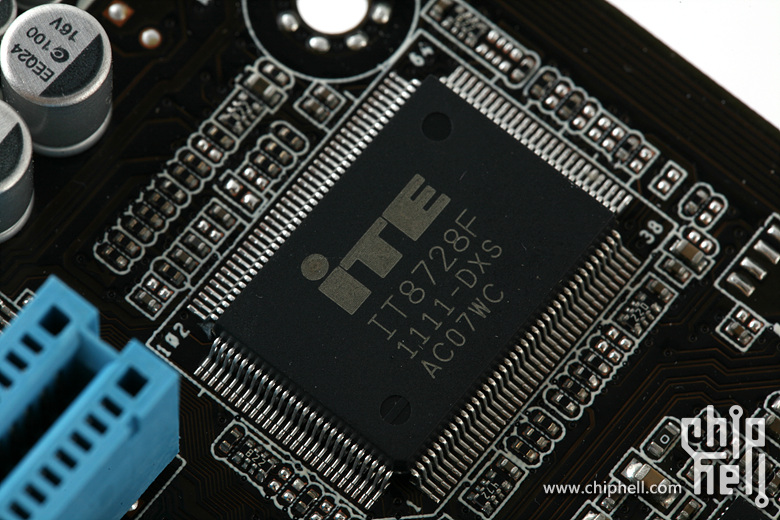

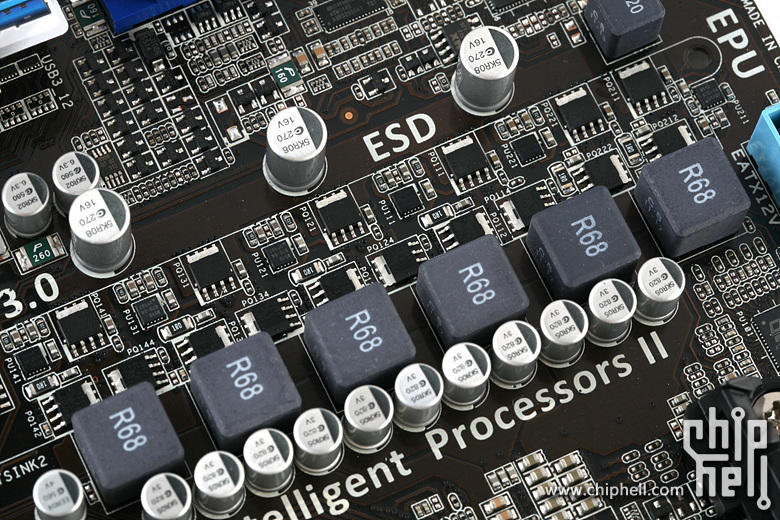

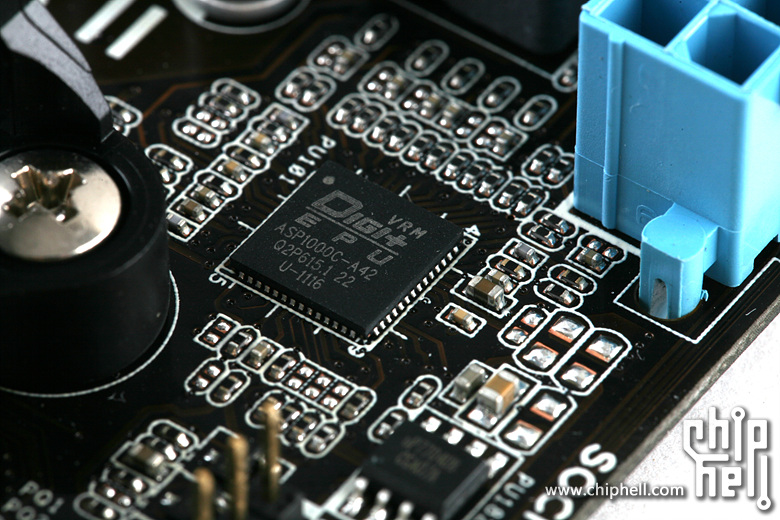

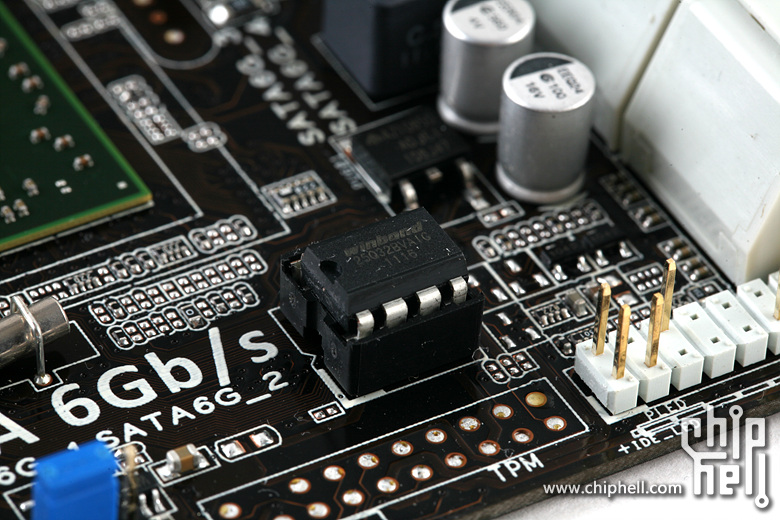

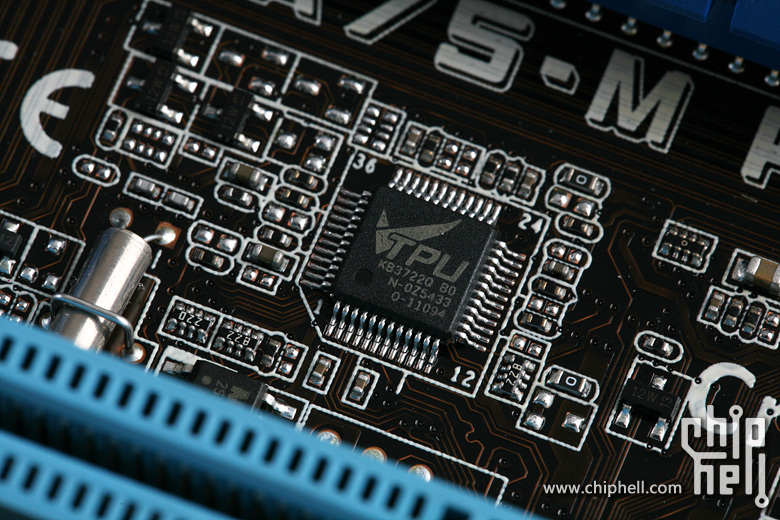

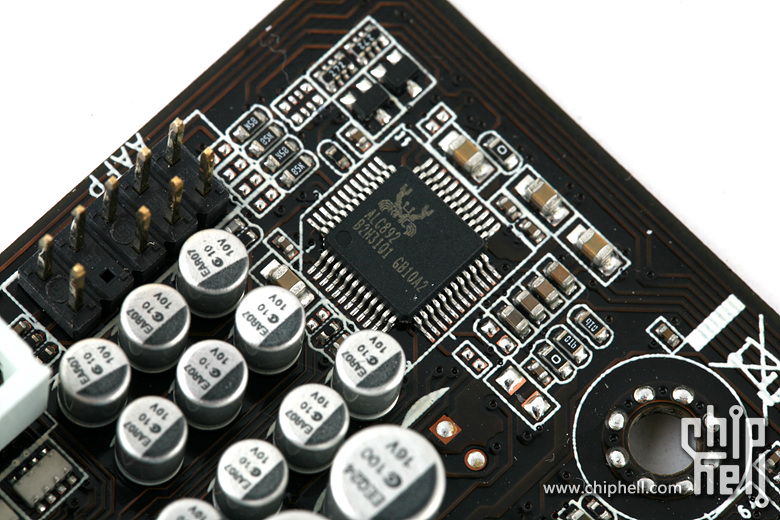

ASUS F1A75-M PRO的CPU采用了6相供电系统.被ASUS打磨过的EPU芯片,实际上是CPU供电PWM芯片. A75取消了原先南北桥芯片的定义,而是只有一颗FCH芯片. EFI BIOS ROM芯片. 因为A75芯片组只提供了4个USB 3.0接口,而F1A75-M PRO除了I/O接口的4个USB 3.0之外还为机箱提供了2个扩展USB 3.0接口,所以我们可以看到主板同样板载了asmedia的USB 3.0控制芯片. 同样被ASUS打磨的TPU芯片. 用于检测I/O设备的ITE IT8728F芯片. Realtek RTL8111E网卡芯片,使用的是PCI-E x1带宽. Realtek ALC892声卡芯片. 为初学者以及懒得修改BIOS的用户所提供的EPU/TPU/MemOK!设置功能键. |
