产品解析
包装盒大到令人误以为这一代LIGHTNING用上了水冷.封面图案也是一反常态,尽管仍旧是以战斗机来代表,但却以简约的图标来表示.

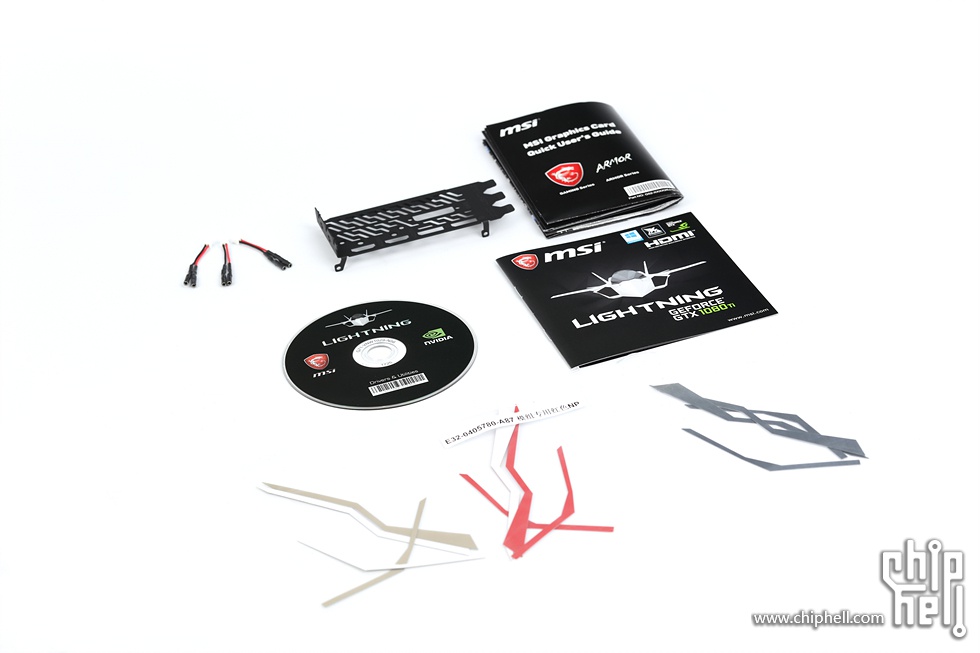

附件除了说明书和驱动光盘外还提供了替换用的三槽位黑色挡板,三色装饰贴,电压测量点延长线.

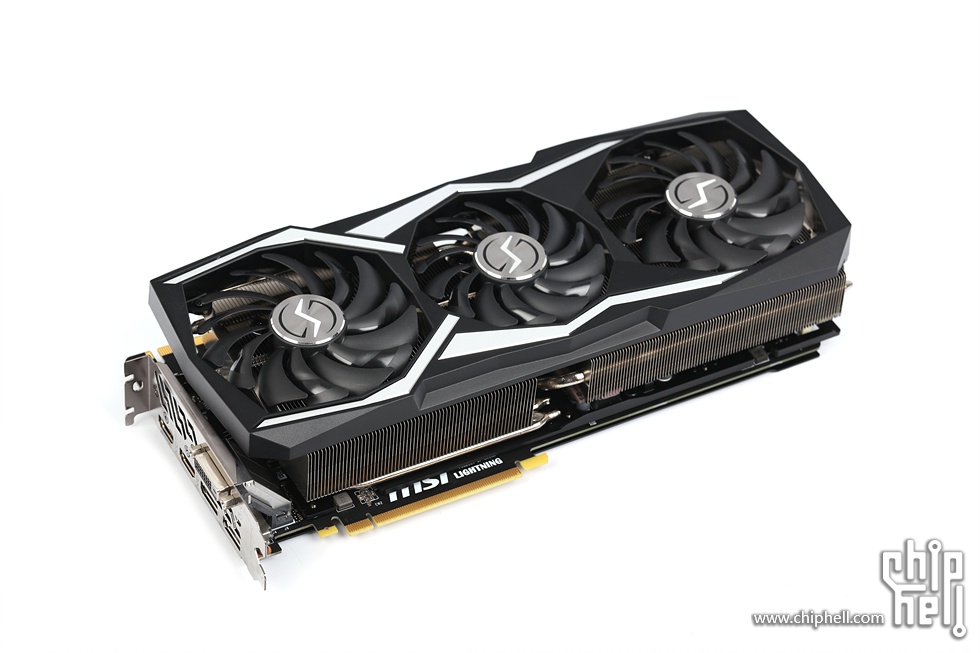

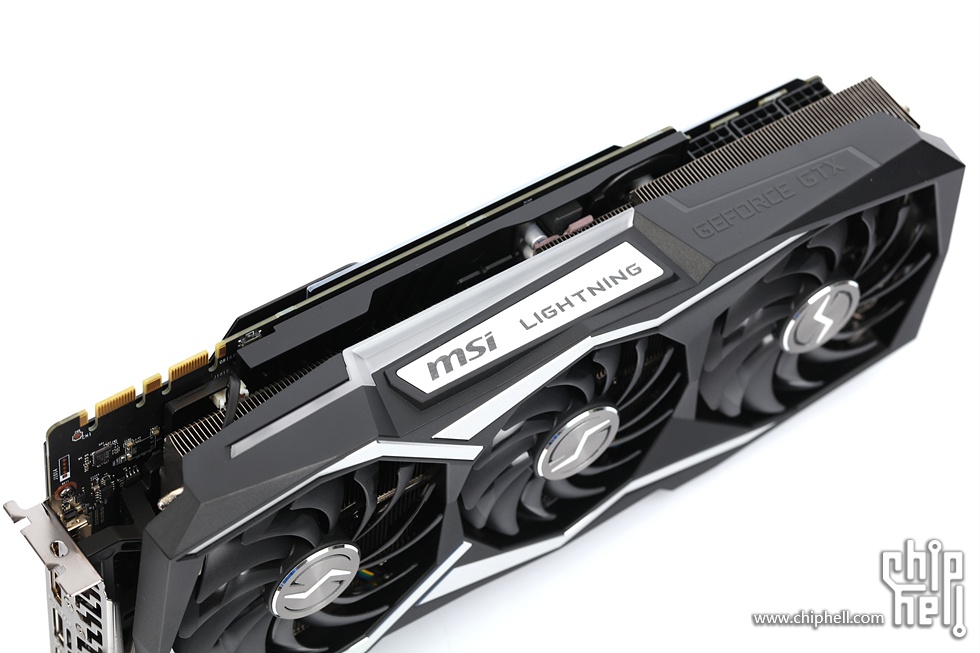

虽然没有水冷,但要对得起定位和那么大的包装盒,三风扇的三槽位厚度的这种几乎是当代显卡用风冷散热顶配规模的散热器是不会少的.由于引入了百搭的RGB LED灯光,本体配色也从过去的亮黄配黑色改为纯粹的黑白配.不过正面并没有提供灯光效果,白色的装饰可由附件提供的装饰贴替换.
附带背板.

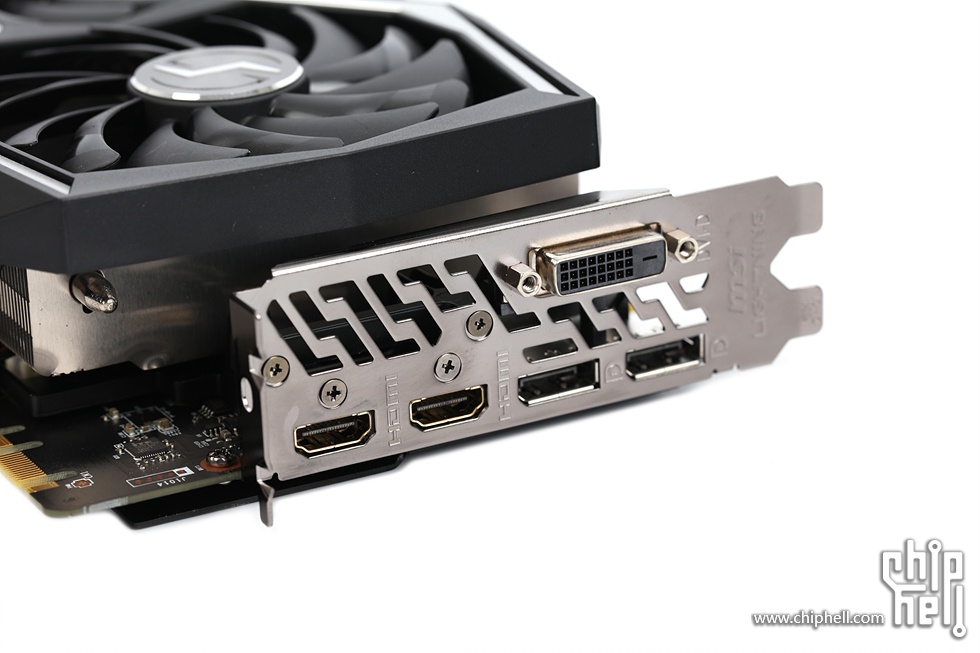

考虑到HDMI的主流性,以及为目前的VR设备连接预留,这款卡的接口配置同样也是采用了双HDMI 2.0b，双DP 1.4和单DVI-D的配置.
两侧的风扇为10cm型.
中间风扇则是9cm型.

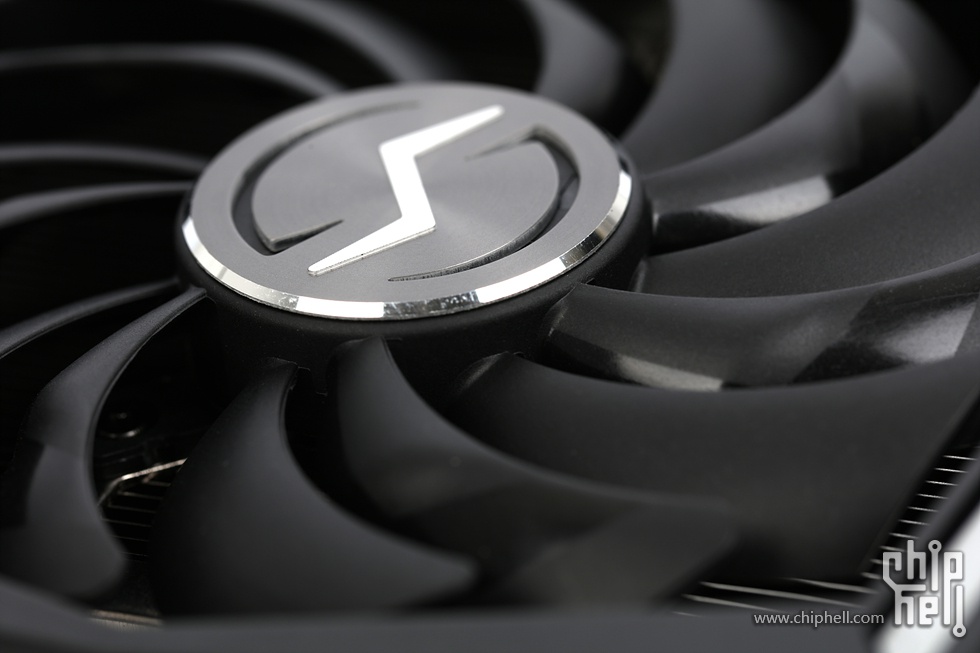

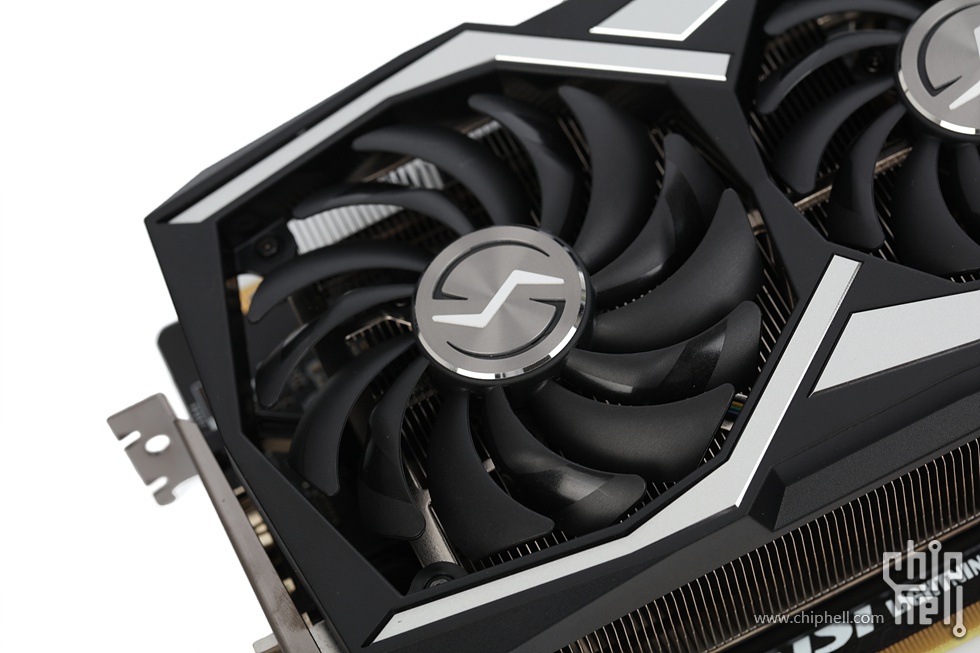

MSI显卡散热风扇标志性的扇叶形状,增加风量.风扇轴上贴有新版的闪电图案的金属贴.

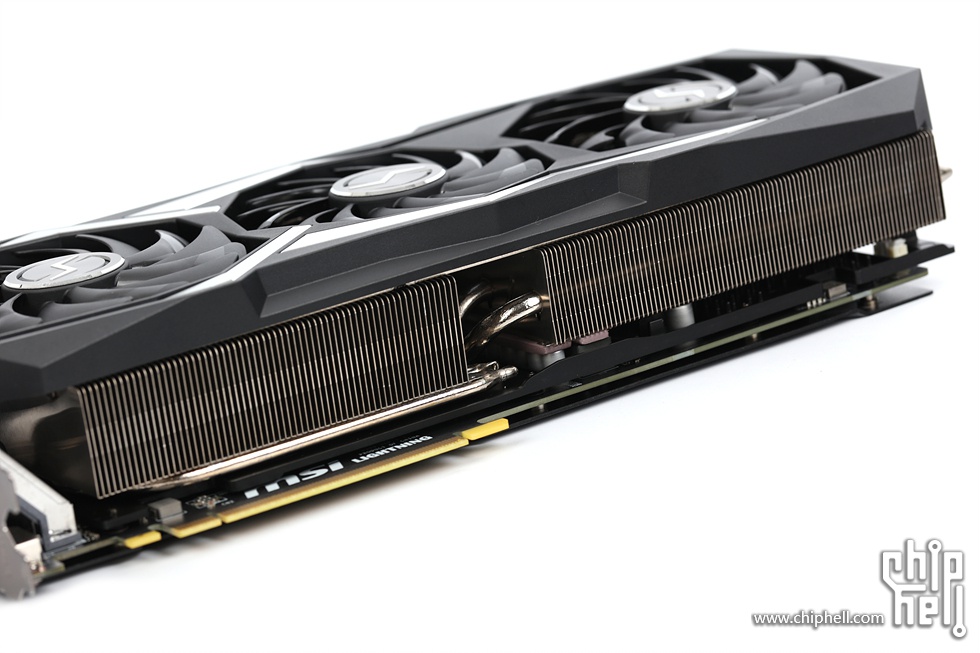

顶部全貌.闪电状的白色条纹实为RGB LED光带..

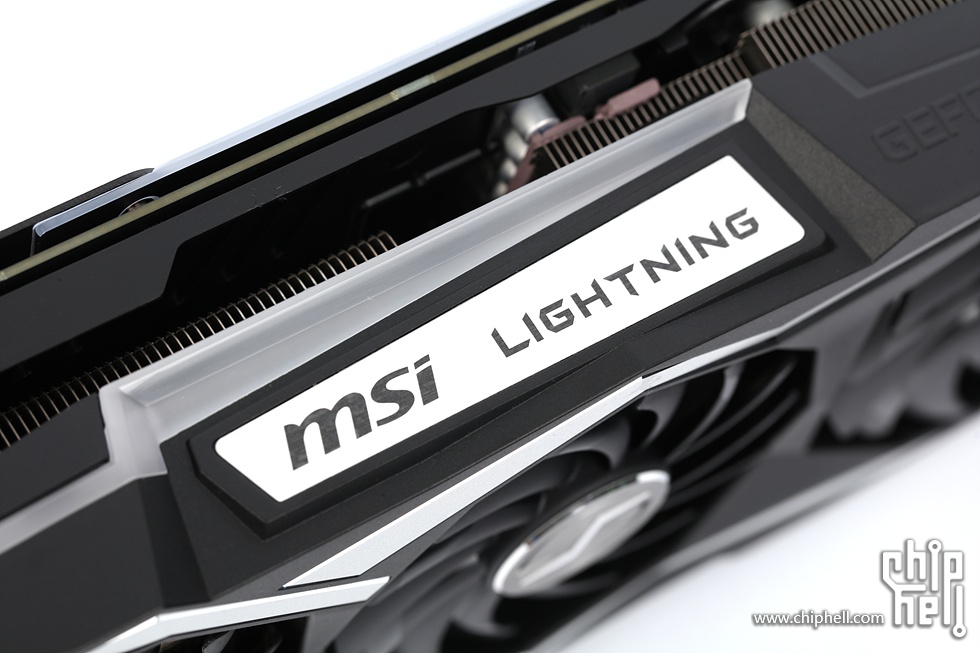

MSI LIGHTNING铭牌,不过并不提供灯光效果.

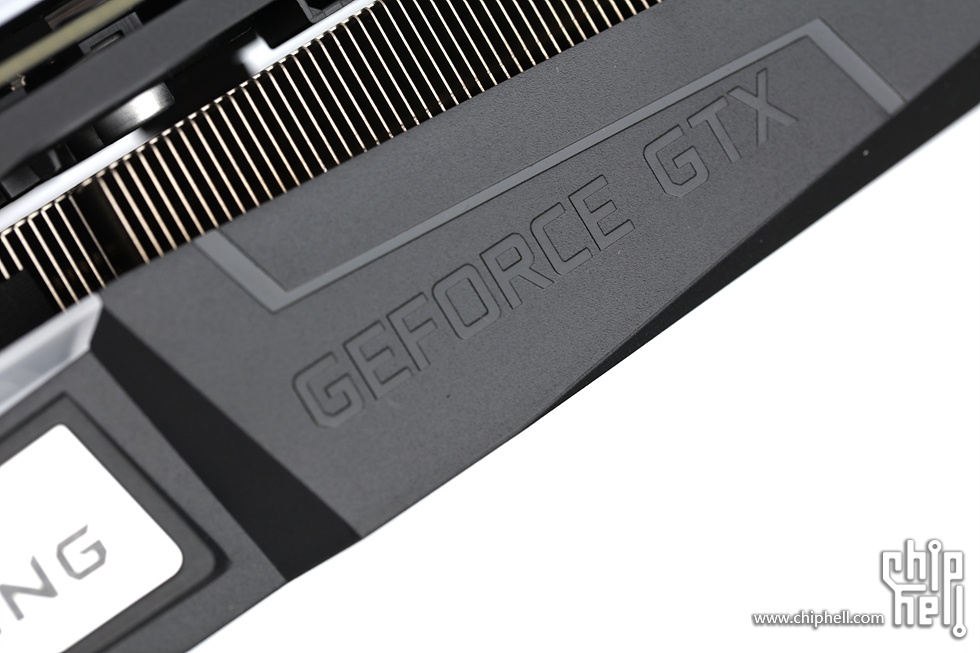

官方指定的GeForce GTX Logo.
尾部.

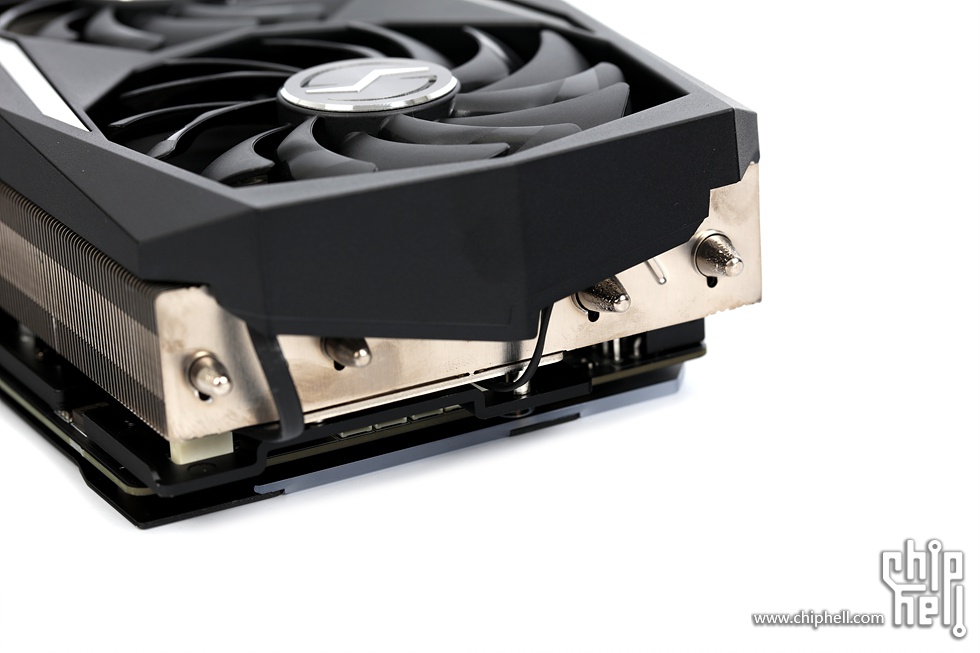

散热外壳并未封住散热器底部.

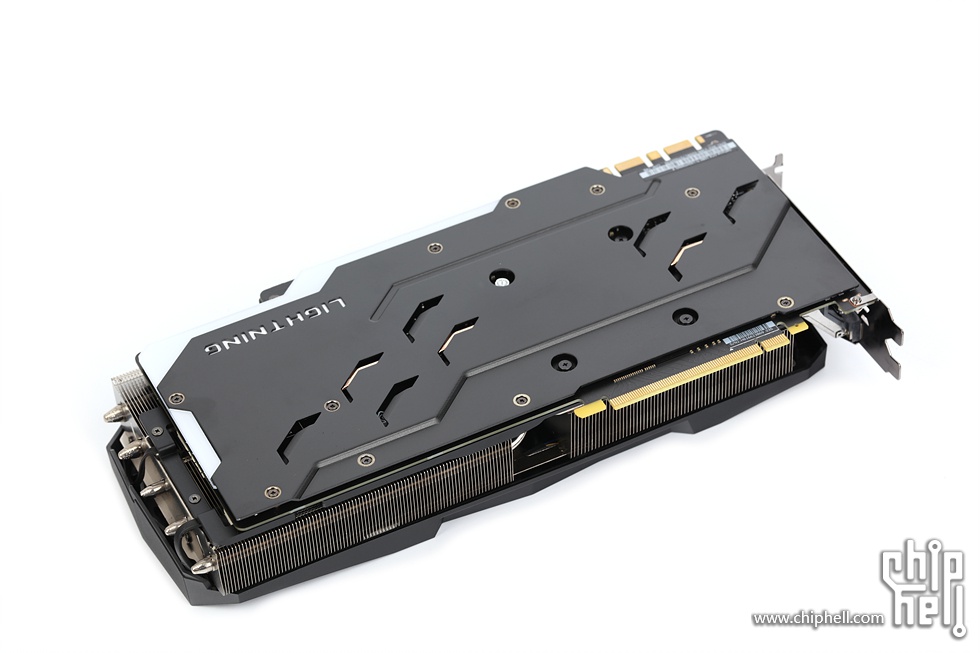

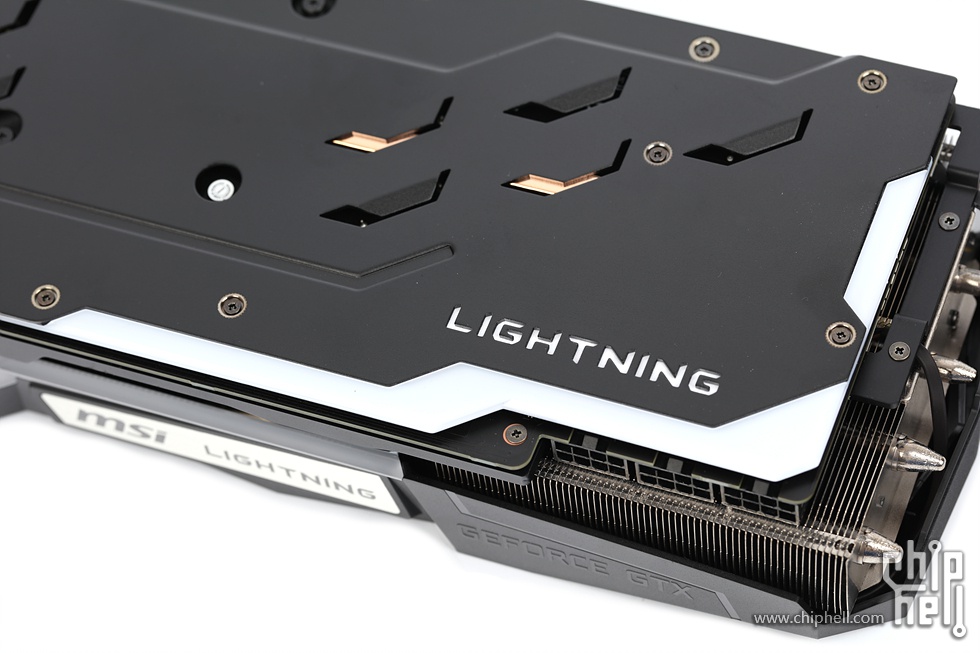

背板上大面积的RGB LED光带和LIGHTNING Logo.这次送测的样卡背板就很干净.

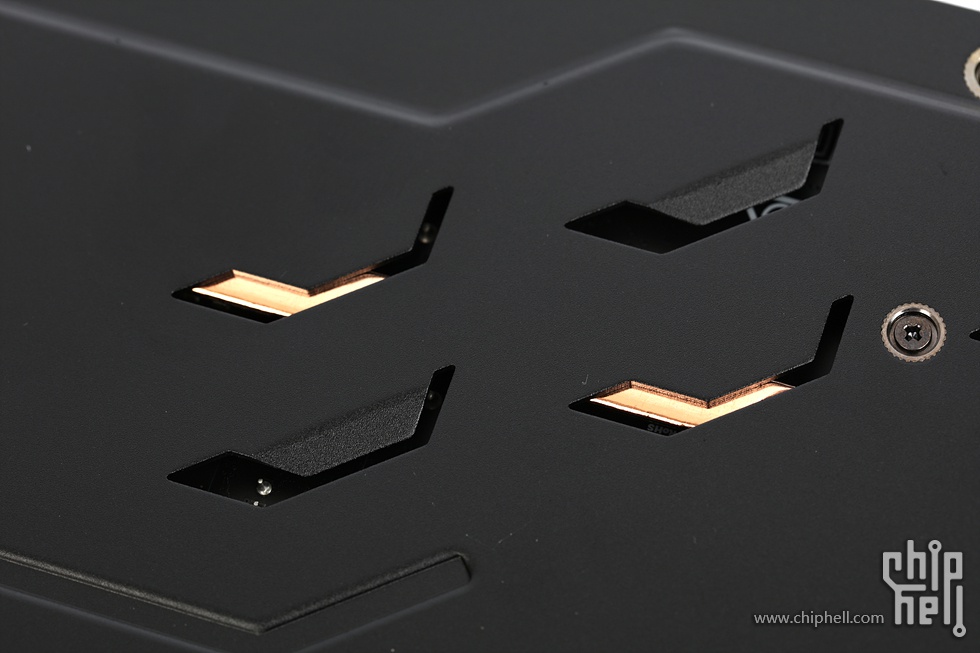

透过背板开孔可看见内侧的热管.

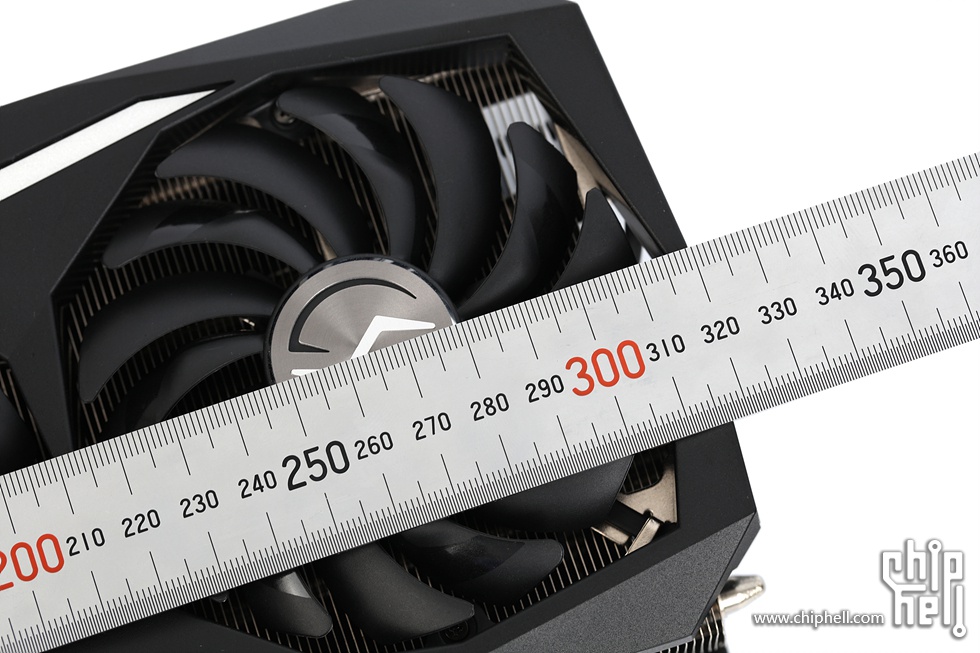

整卡长度约32cm.

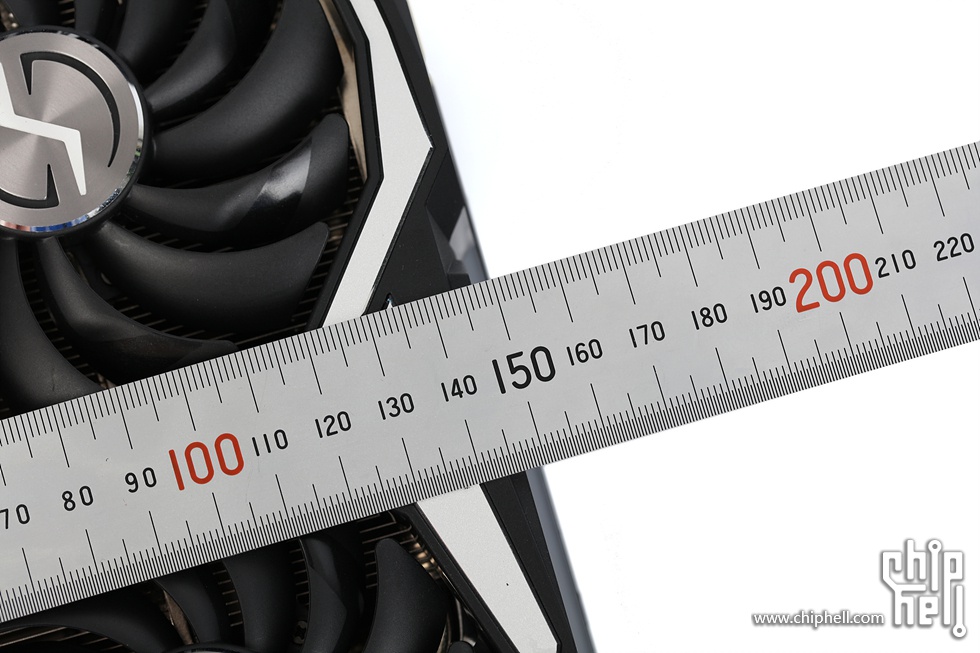

整体高度约15cm(挡板底部起算).

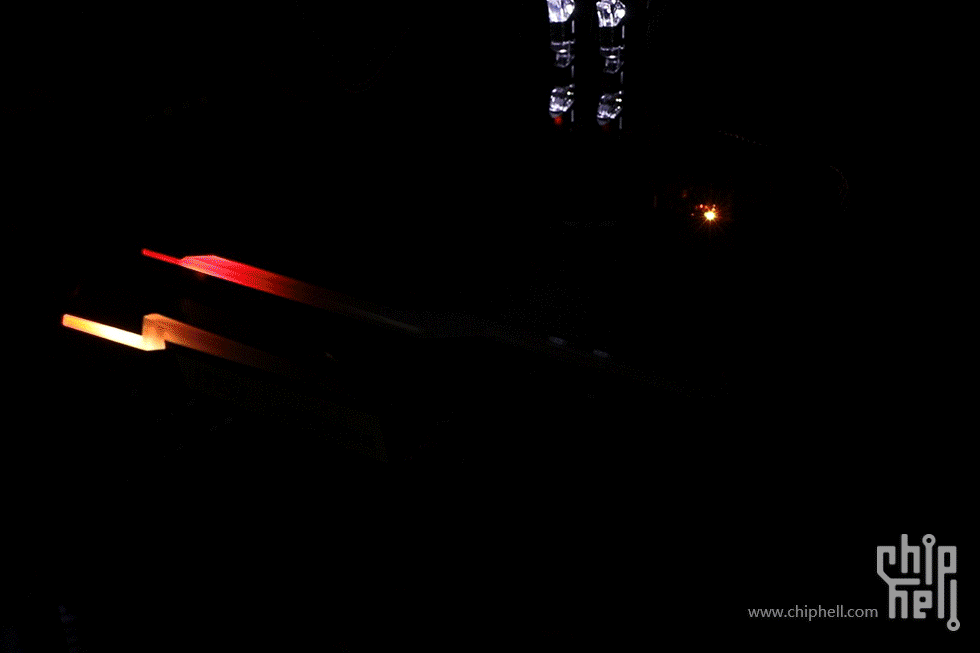

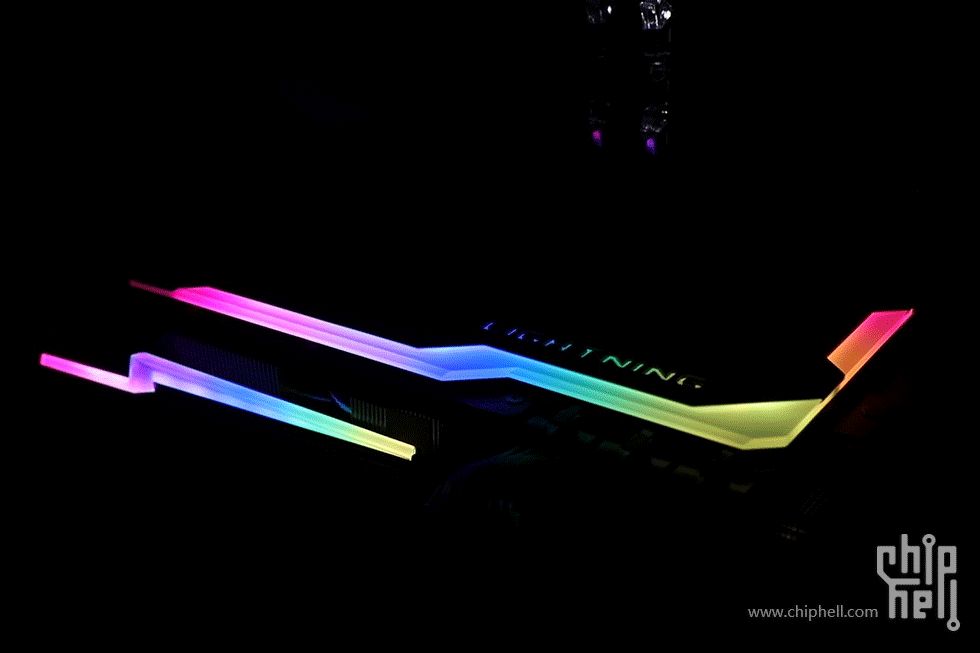

板载的RGB LED光带可展示出流光效果,和隔壁的G.Skill Trident Z内存高同步.这里展示两种比较有代表性的效果.灯光效果可通过MSI Mystic Light软件调整.

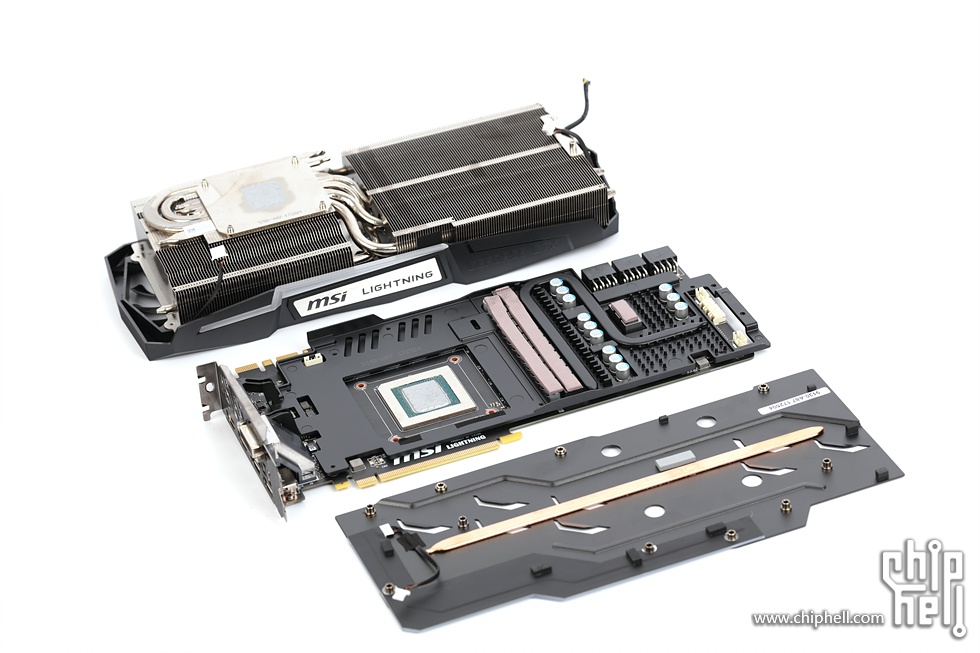

拆解.

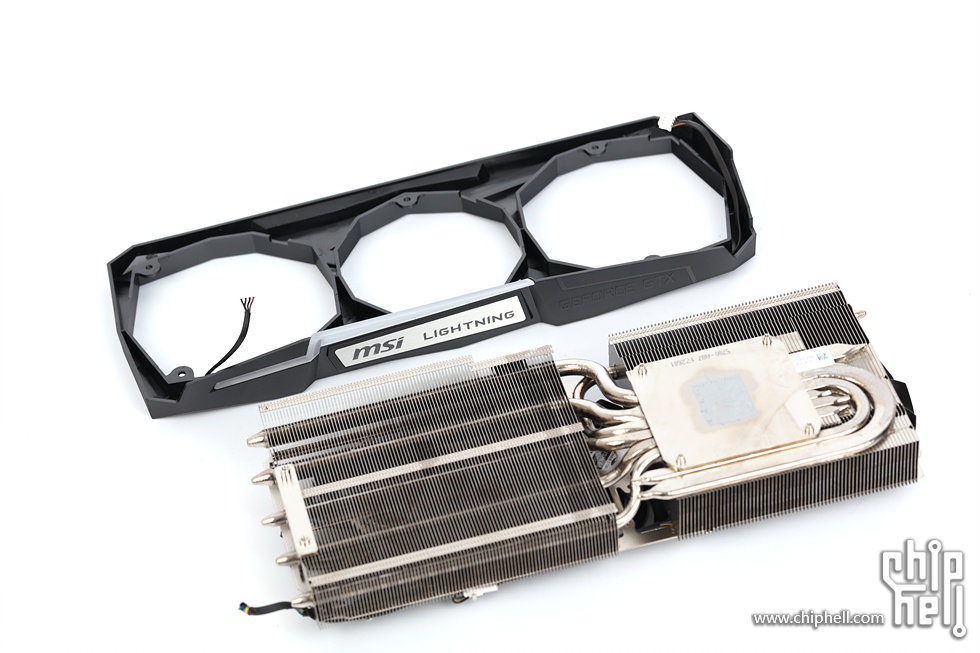

先说主散热器.主要用于负责核心部分.三槽厚度,两段式的热管穿铝散热片的经典型结构.不过这款散热器的热管的配置和走位在目前几乎是最为复杂的.从图中底座位置做参照,最上方两条均为8mm直径并连接两段散热片,其中的第二条8mm在近核心侧散热片多做了U型弯折焊于散热片在底部的折边.正中间的一条6mm热管仅在近核心段散热片S型弯折,上段穿入散热片阵列内,下段焊于散热片在底部的折边.剩下的3条6mm热管则从底座处起串接到另一段散热片阵列上并排开.

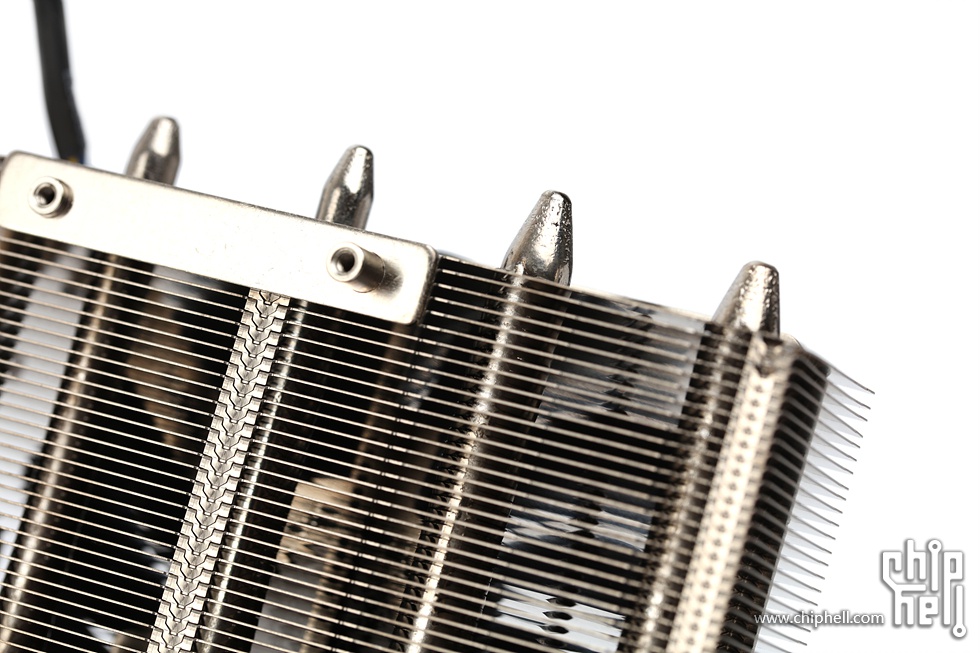

散热片特写.

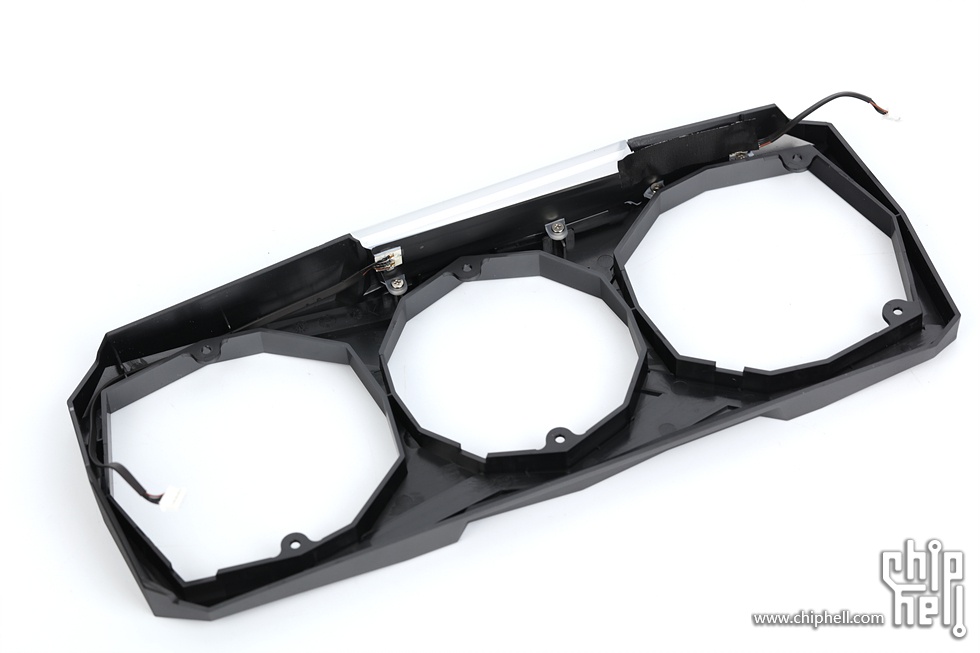

外框风扇架.

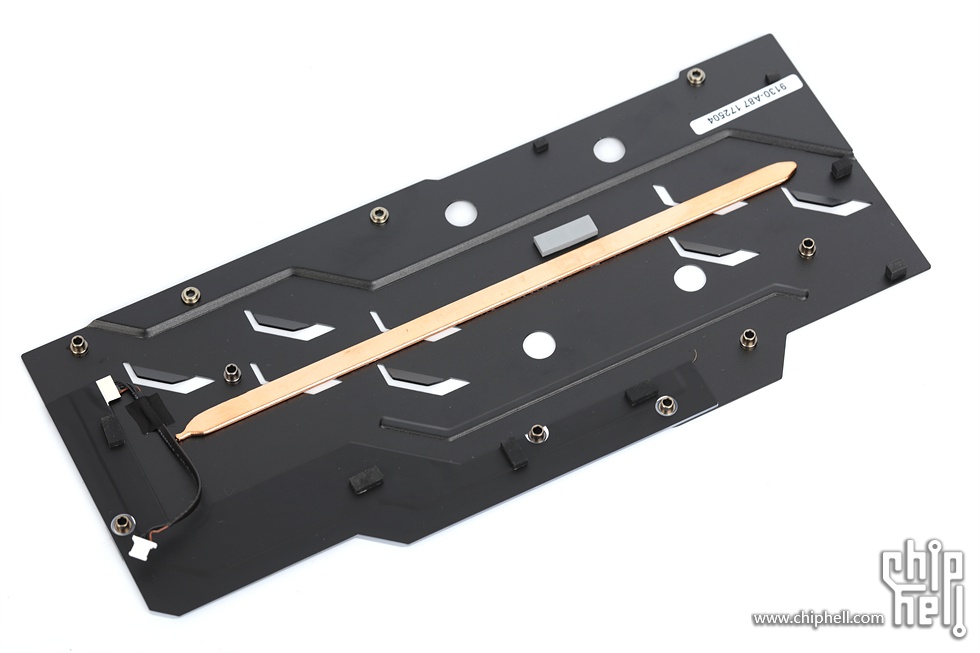

背板内侧带有一根压扁的直热管,强化背板的导热能力来强化背部散热.
PCB正面则是覆盖了支架板用以辅助PCB,显存和供电元件的散热.供电部分位置增加了很多直立式的散热片,并且还配备了一根热管.算上此前主散热器和背板一共8条热管.电感和输出滤波电容上贴有导热垫以接触主散热器.

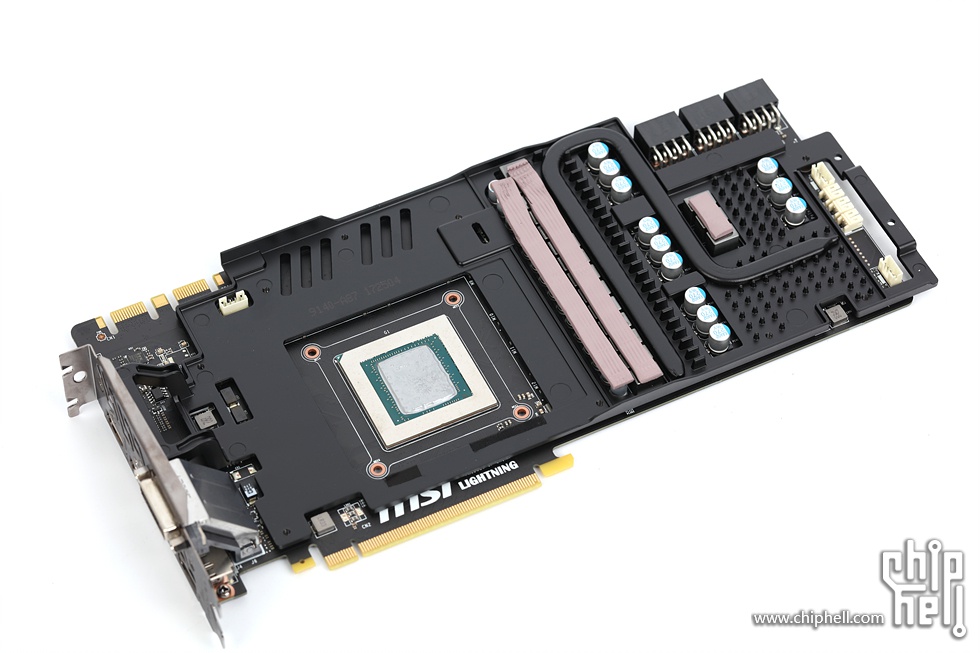

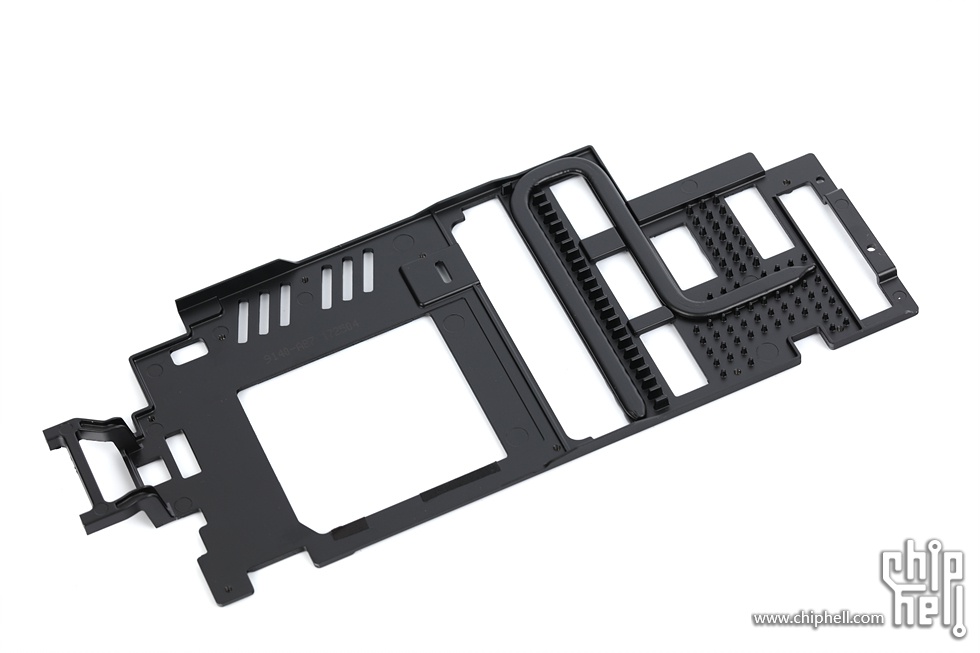

正面散热架.

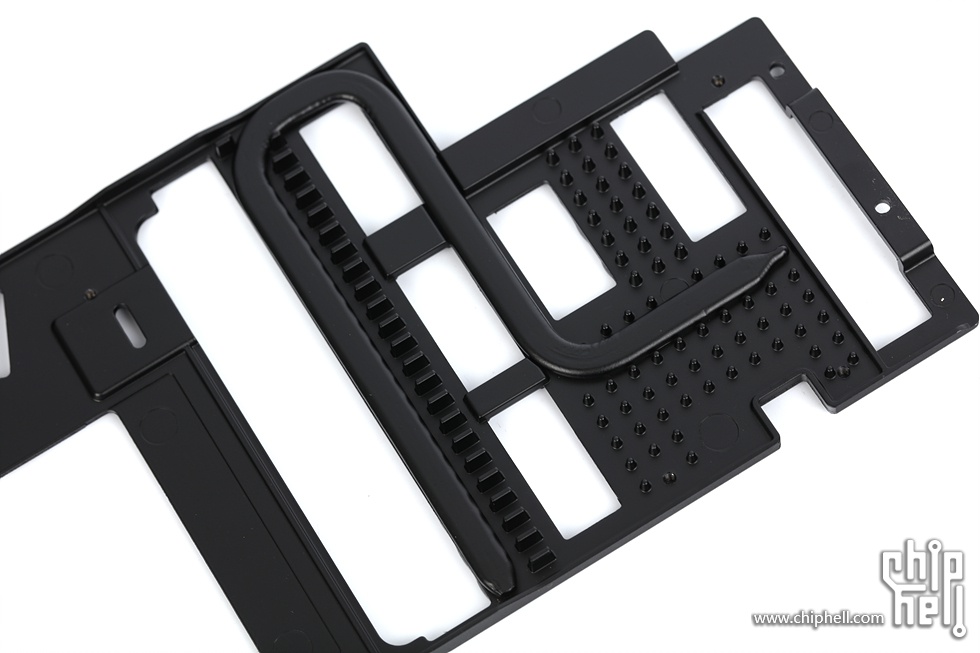

配有热管和直立式散热片的供电散热区.

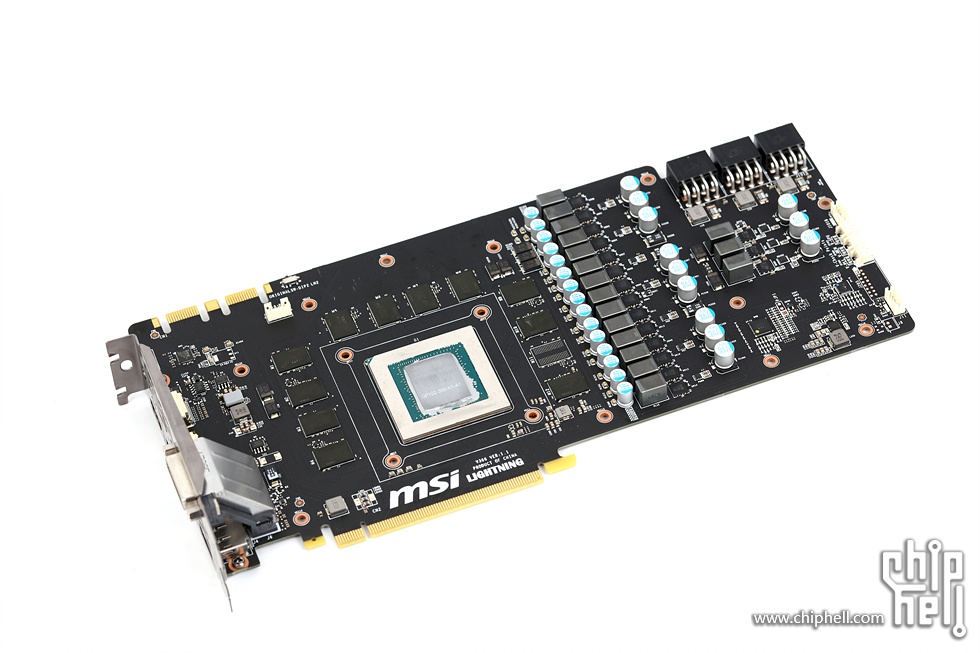

PCB正面.

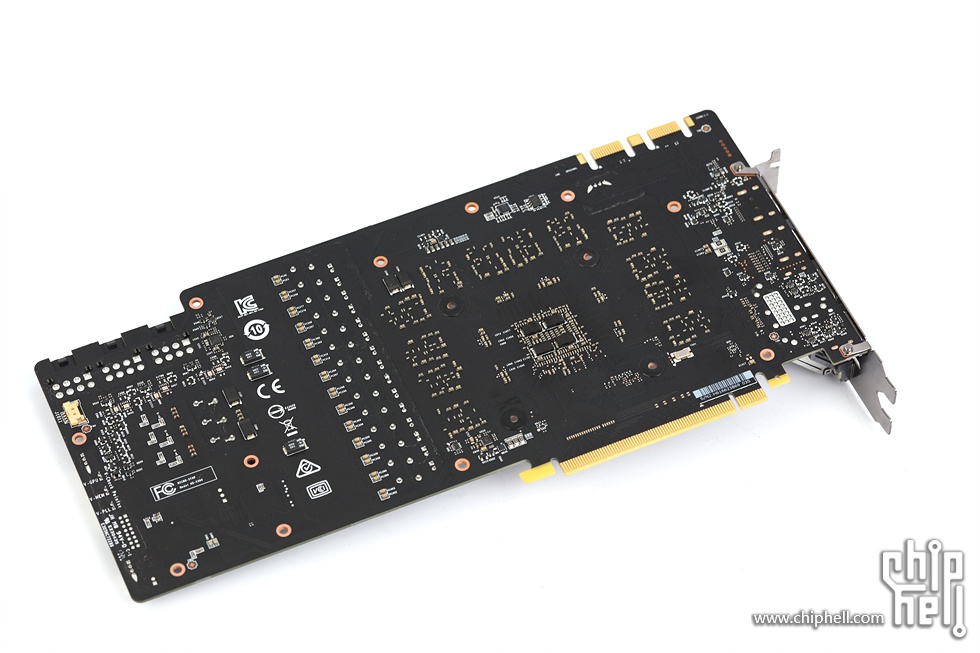

背面.

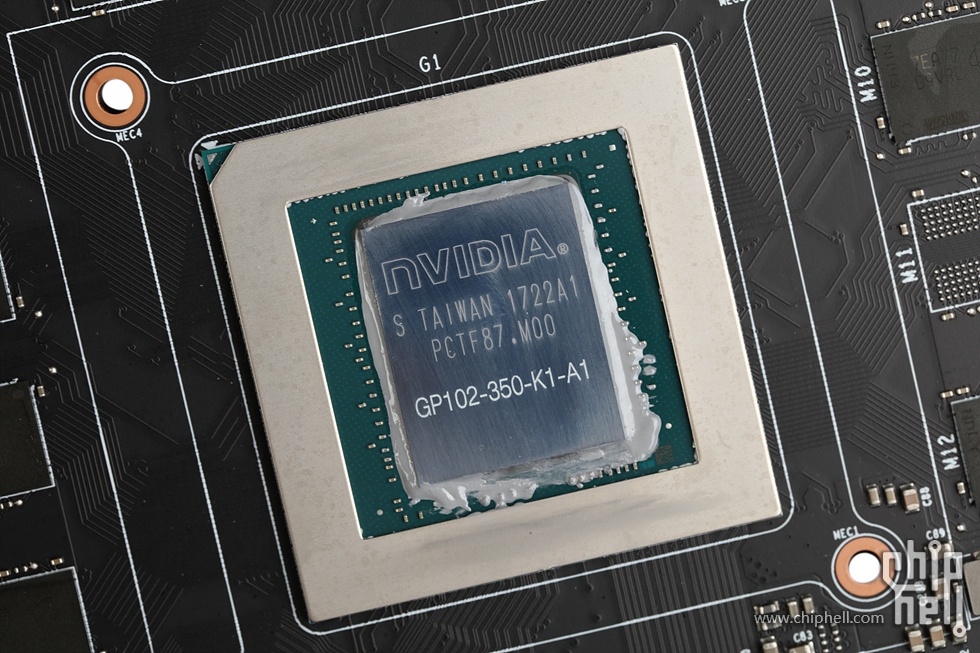

GP102-350核心.

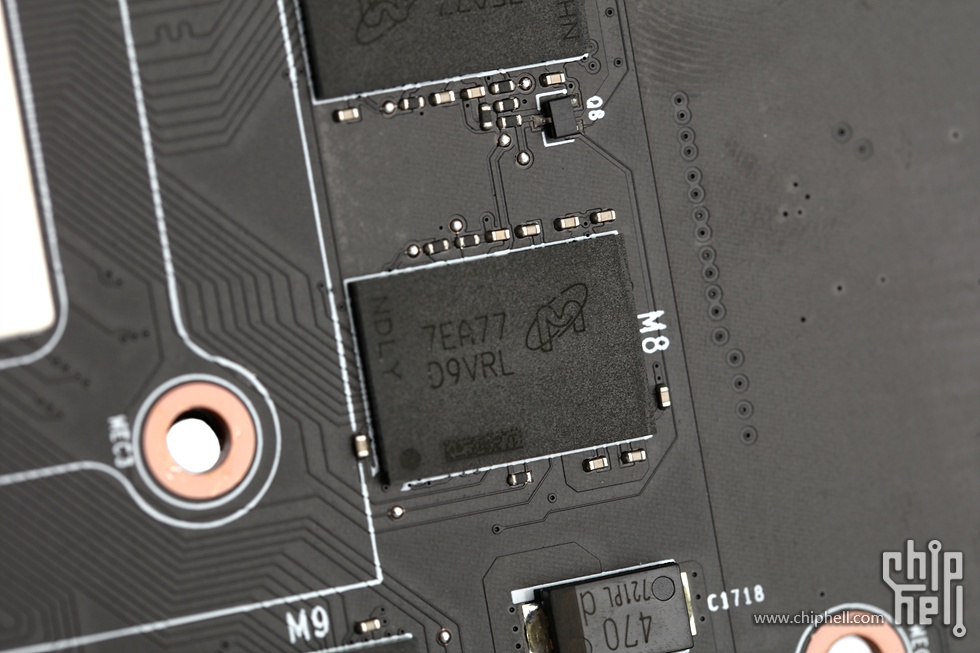

Micron GDDR5X显存颗粒,共11颗.

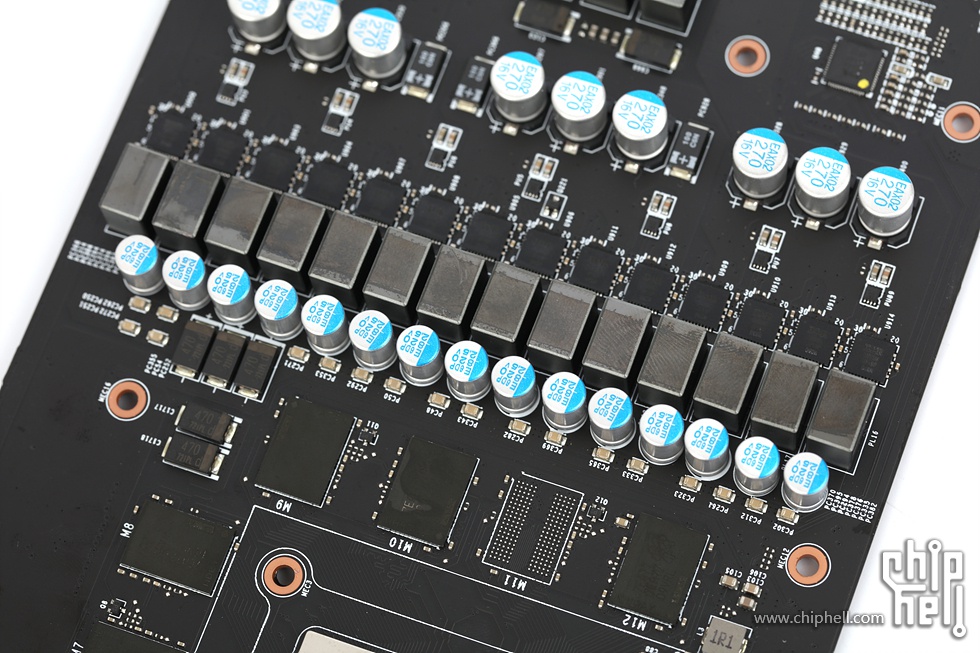

14相核心供电.

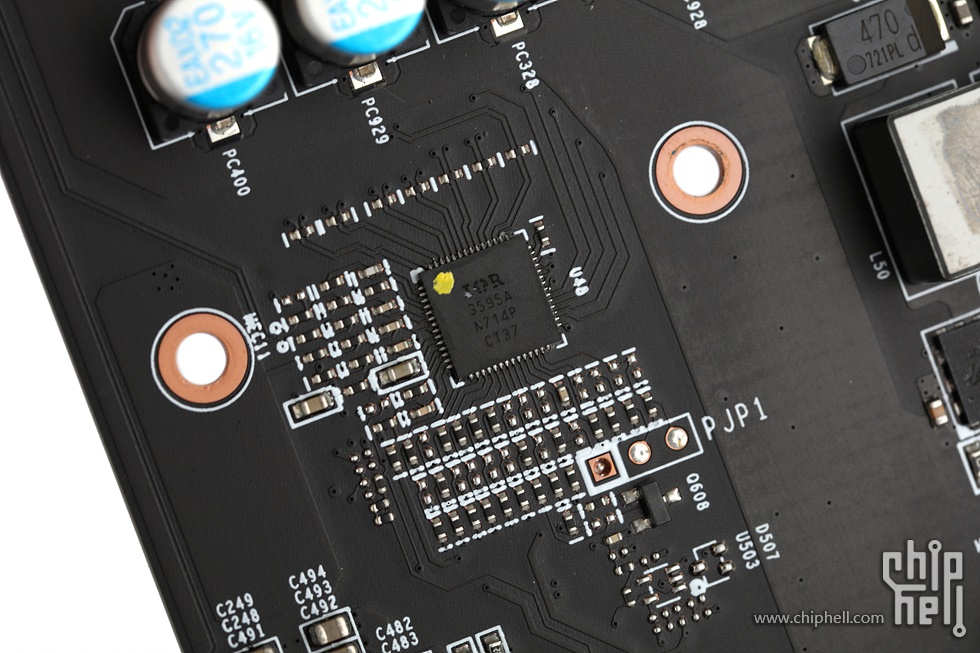

PWM芯片为IR3595A, 原生最大支持8相的数字式主控.

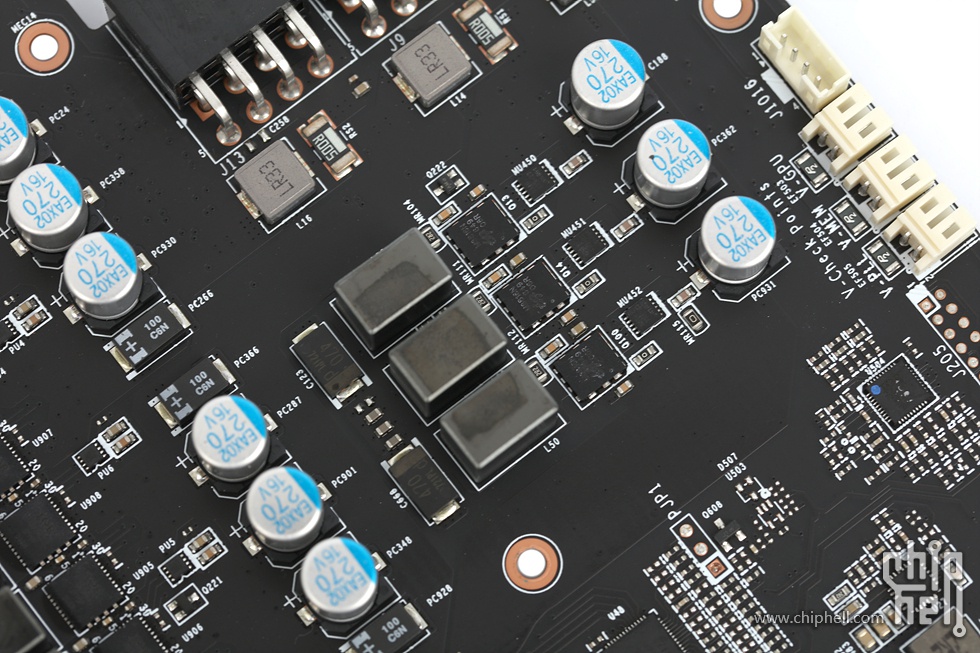

3相显存供电.
PWM芯片为IR3570,原生支持4相.

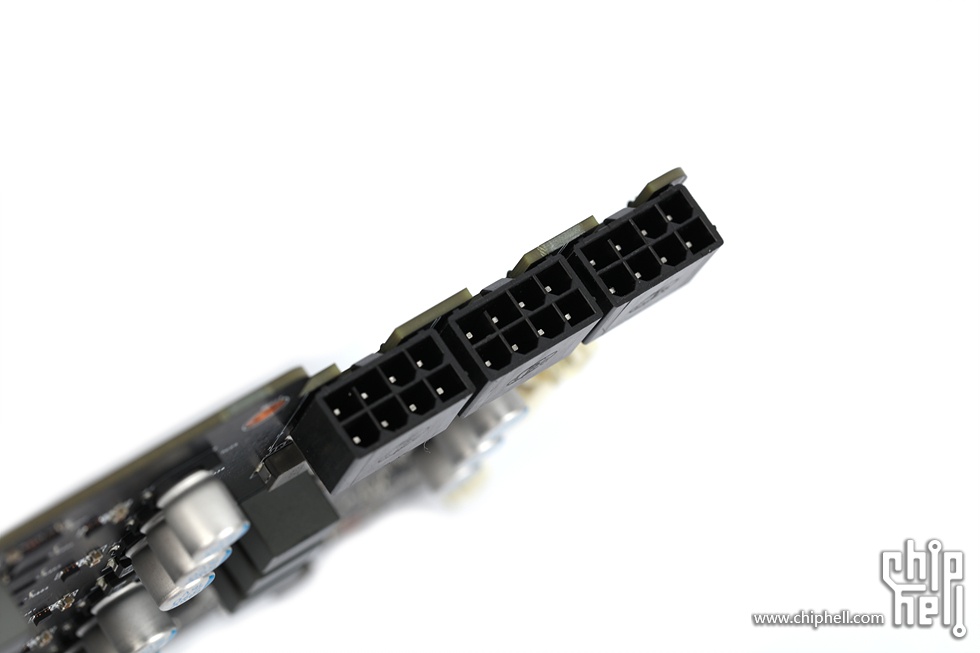

可怕的3个8-pin PCIe电源接口.位置略缩进一些,减少因高度导致接线接头和机箱侧板的兼容问题.

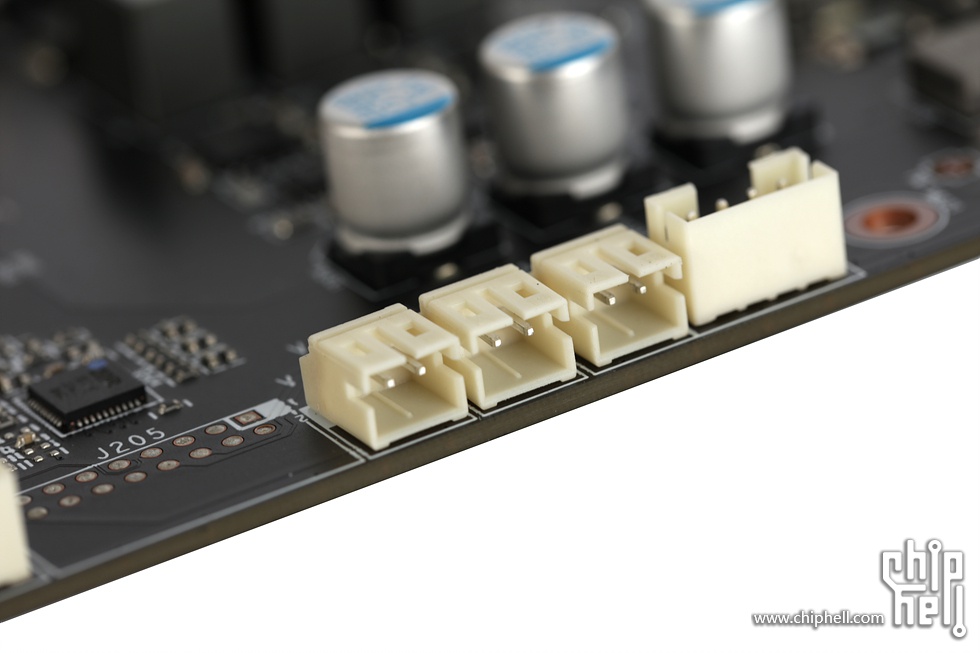

尾部提供了电压测量接口,可通过搭配的延长线

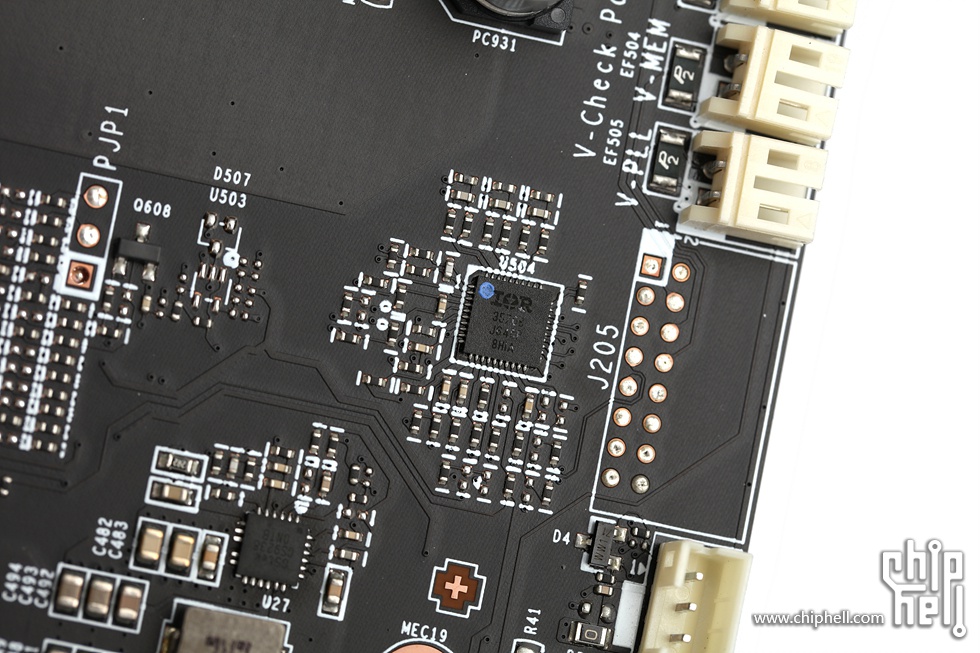

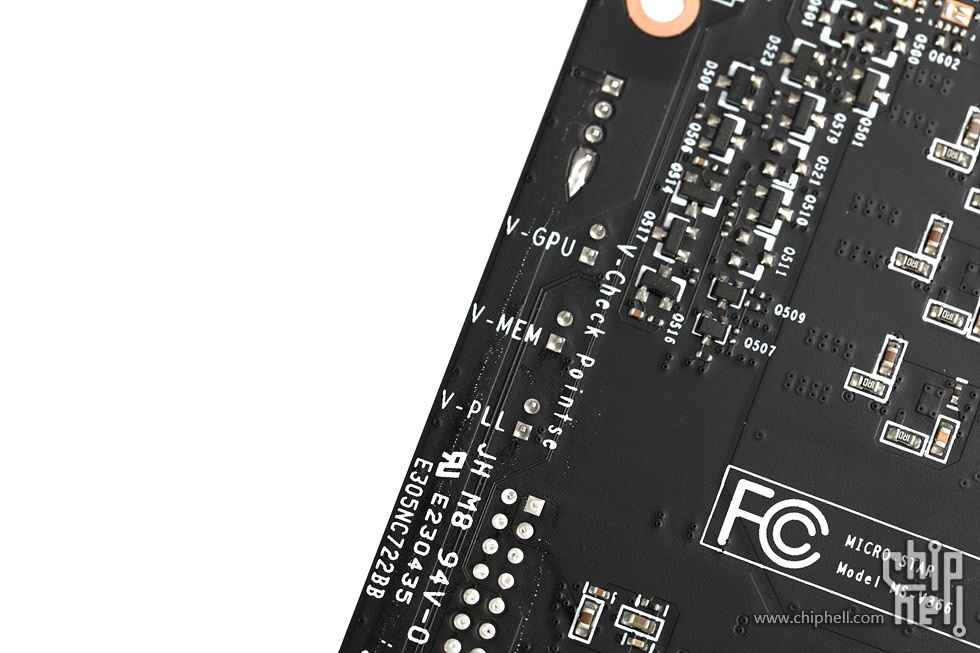

根据背面的丝印,上图中测量点从左至右依次用于PLL,显存,核心.

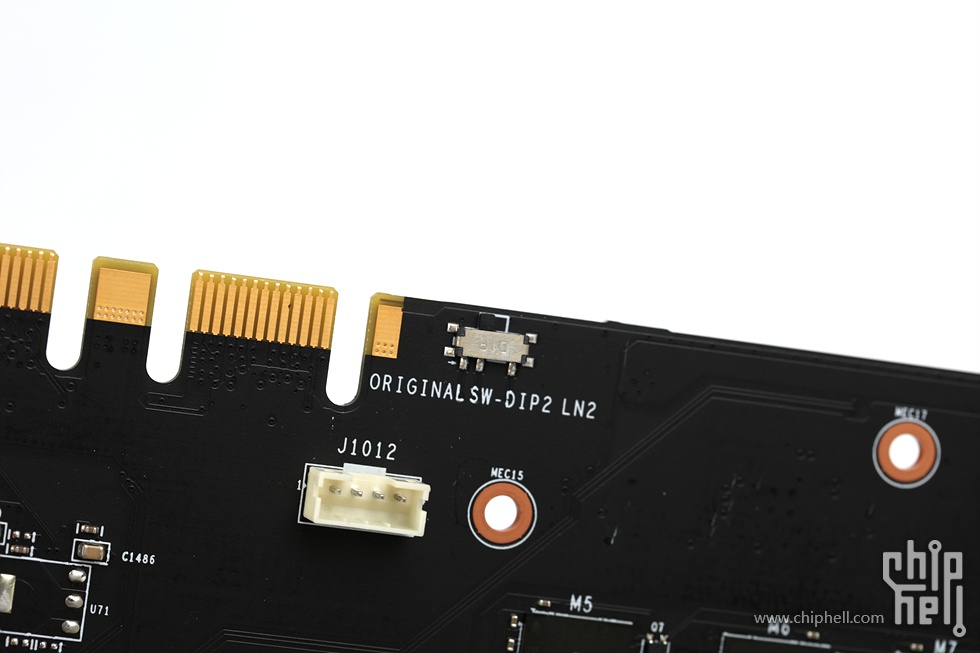

SLI金手指旁有一个液氮超频模式切换开关.
|
