ASRock X299 Taichi 评测

2017-8-13 19:32| 发布者: nApoleon| 查看: 49153| 评论: 19|原作者: DiamondBall|来自: www.chiphell.com

摘要: 尽管只有短短一年的历史,ASRock华擎的Taichi太极系列主板凭借独特的外观,均衡的配置和近人的价格受到了认可.对于今年Intel新推出的高端桌面平台所使用的X299, X299 Taichi也作为ASRock首发阵容中的一员亮相了. X ...
产品解析
带提手的包装盒,封面图案为太极齿轮.

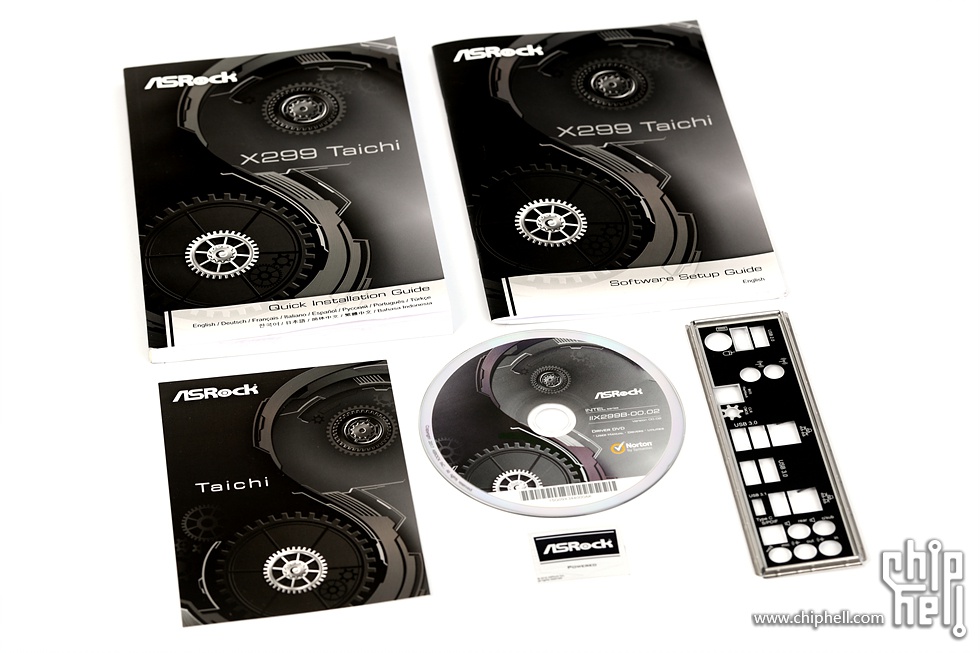

说明书和驱动光盘等,背部接口挡板比较朴素,只在正面贴上了接口说明贴纸.

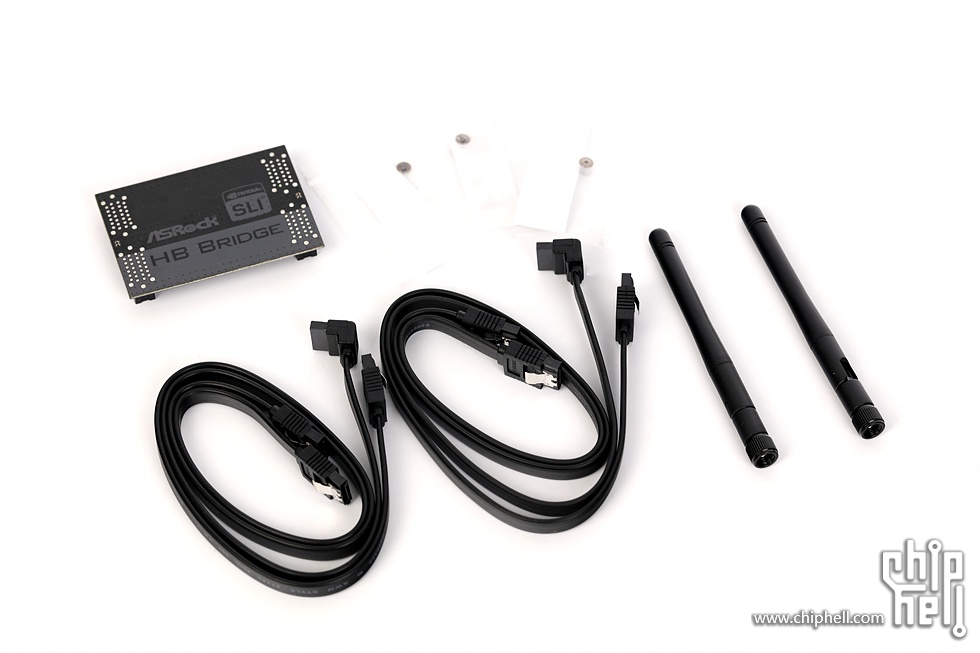

一个SLI HB连接器,4根SATA线,无线天线组.

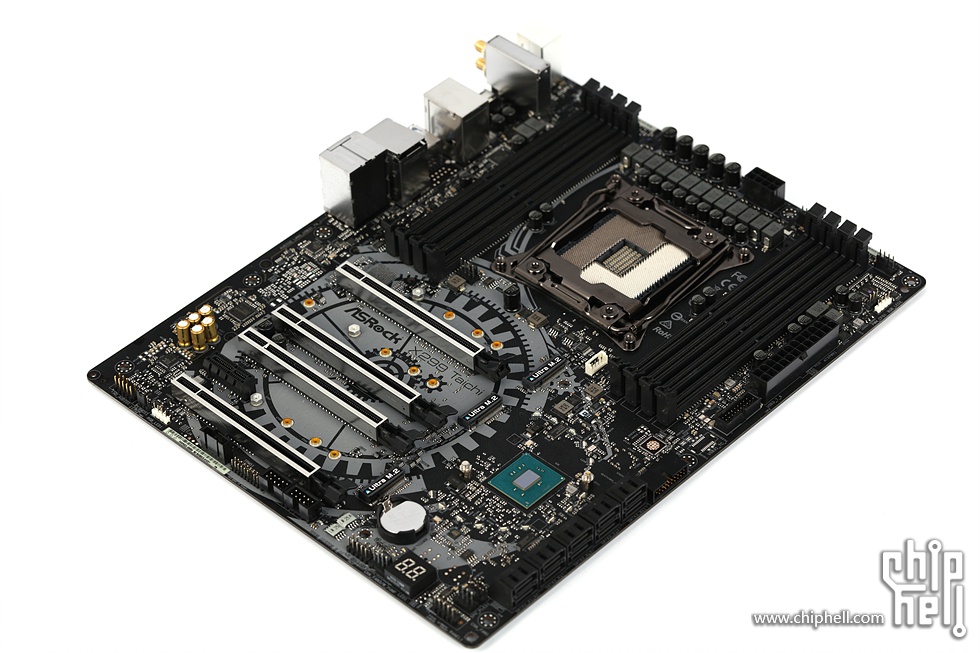

主板正面.这次的太极改用了黑灰配.搭配现流行的彩灯或许更为和谐.

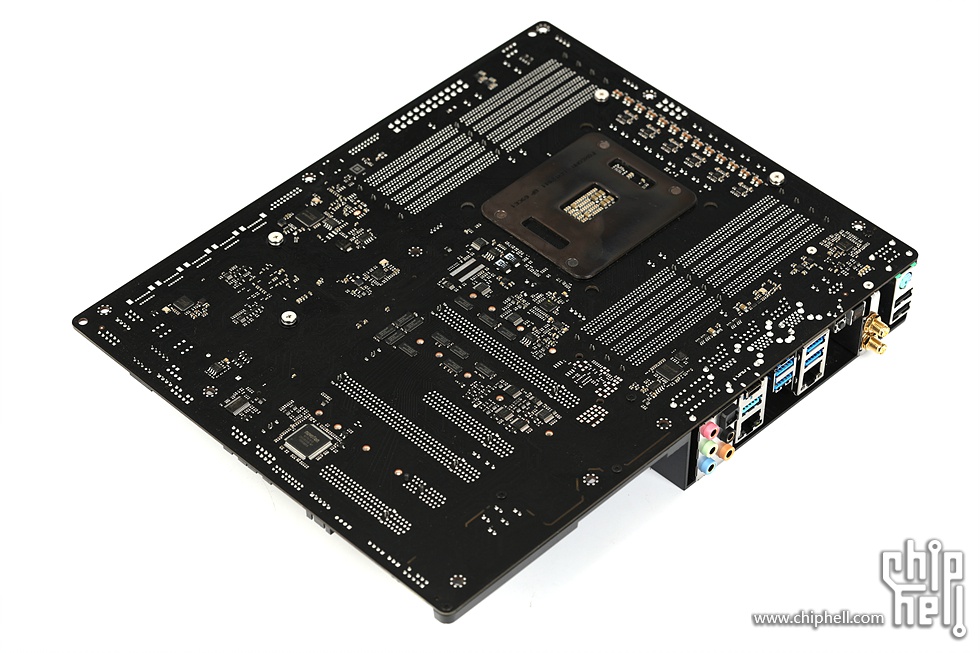

主板背面.

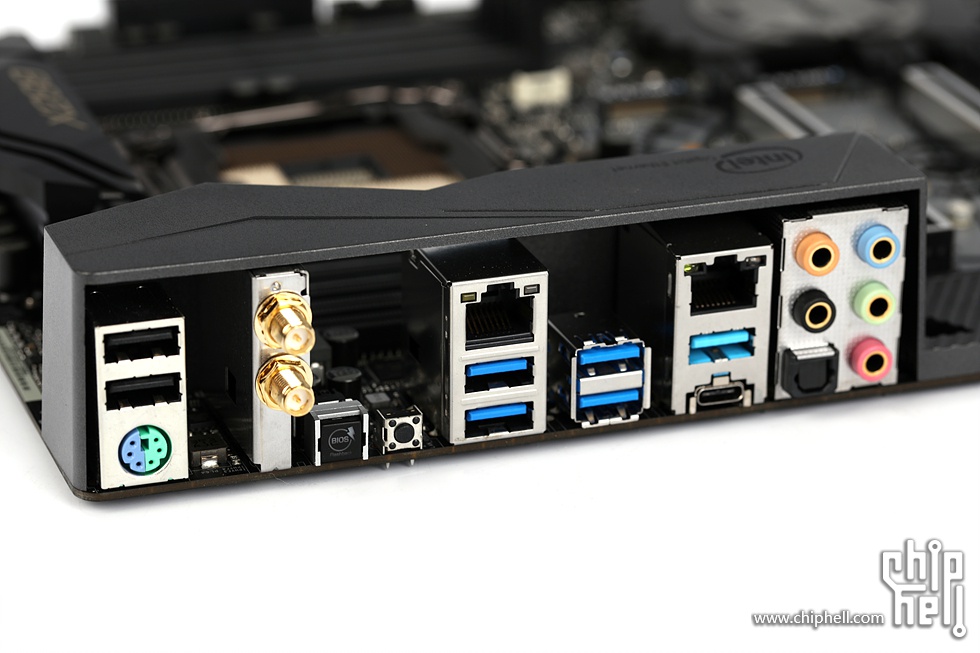

背部接口.先恭喜一下ASRock也开始支持BIOS Flashback这一实用功能.其他则是提供2个USB 2.0,四个USB 3.0,两个USB 3.1.网络接口提供双千兆LAN,双天线无线网卡.音频输出则是5个3.5mm和1个S/PDIF光纤输出.另外还保留了PS/2


覆盖整条背部接口边缘侧的上盖.和近期ASRock其他主板类似标明了采用Intel网卡.

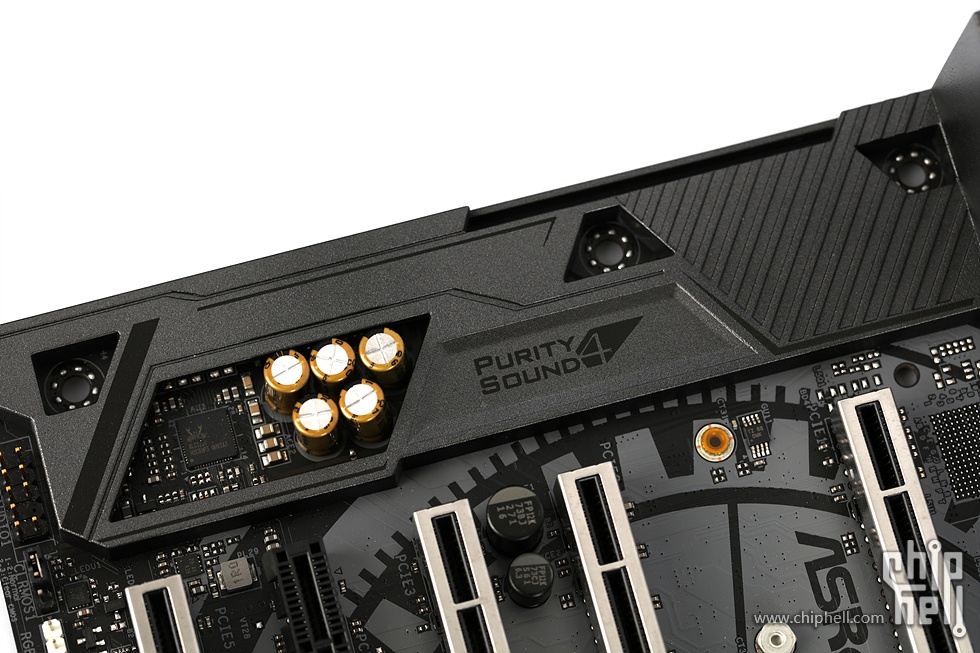

板载音频方案仍然是Purity Sound 4.

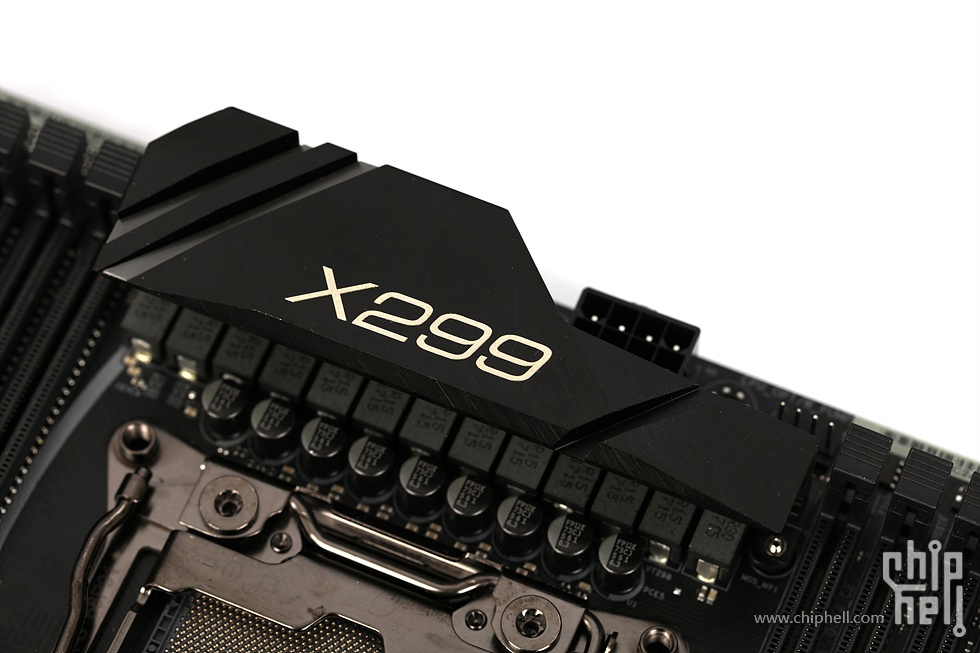

CPU供电散热片,按惯例仍有大号的芯片组名称贴字.而比较遗憾的是这次的散热片截面较小.

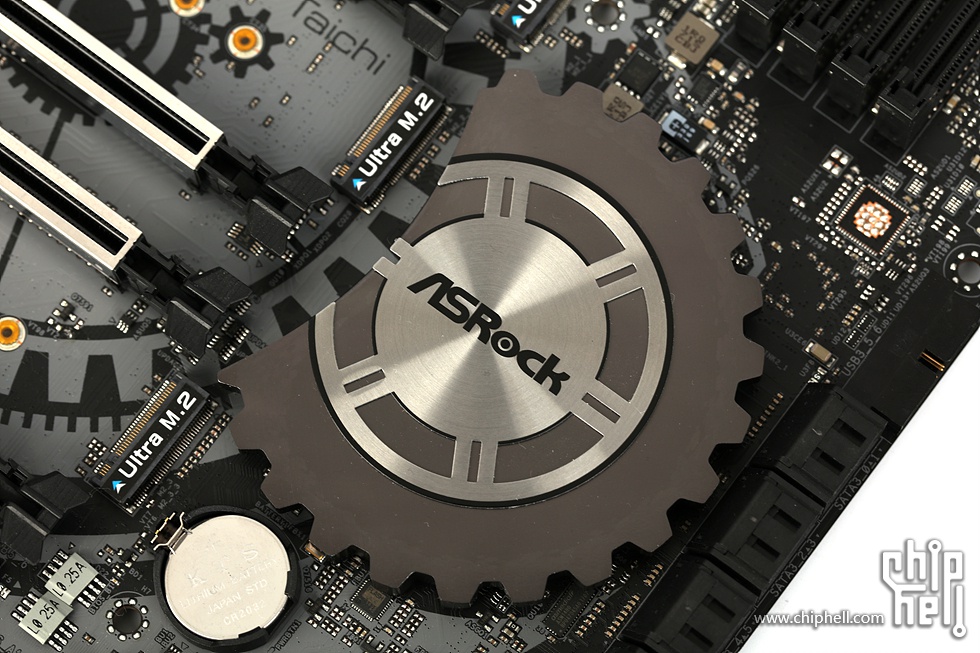

和PCB印花相结合的齿轮状芯片组散热片.底下带有RGB 灯光效果.

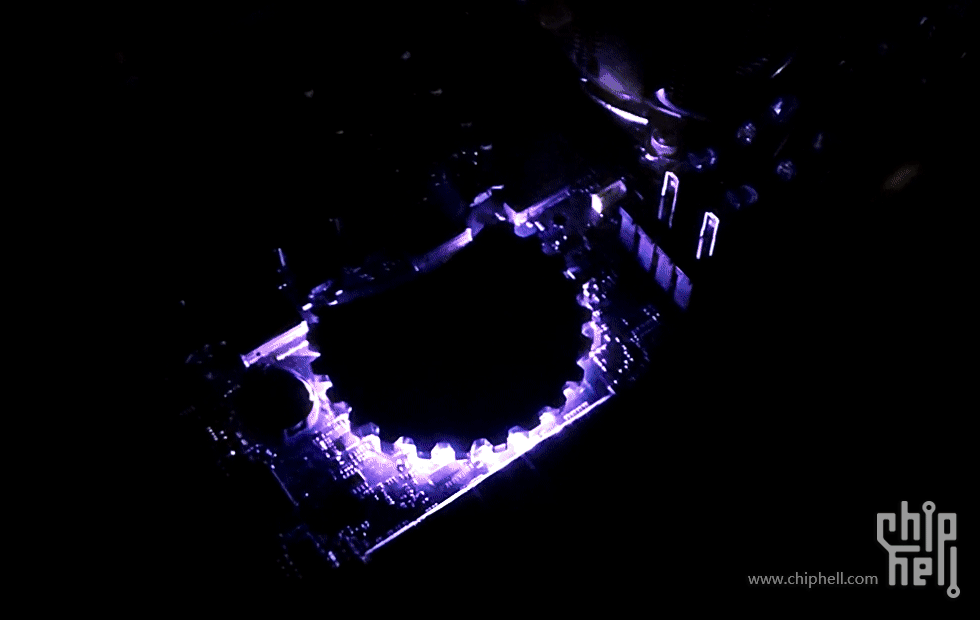

灯光效果较为朴素.

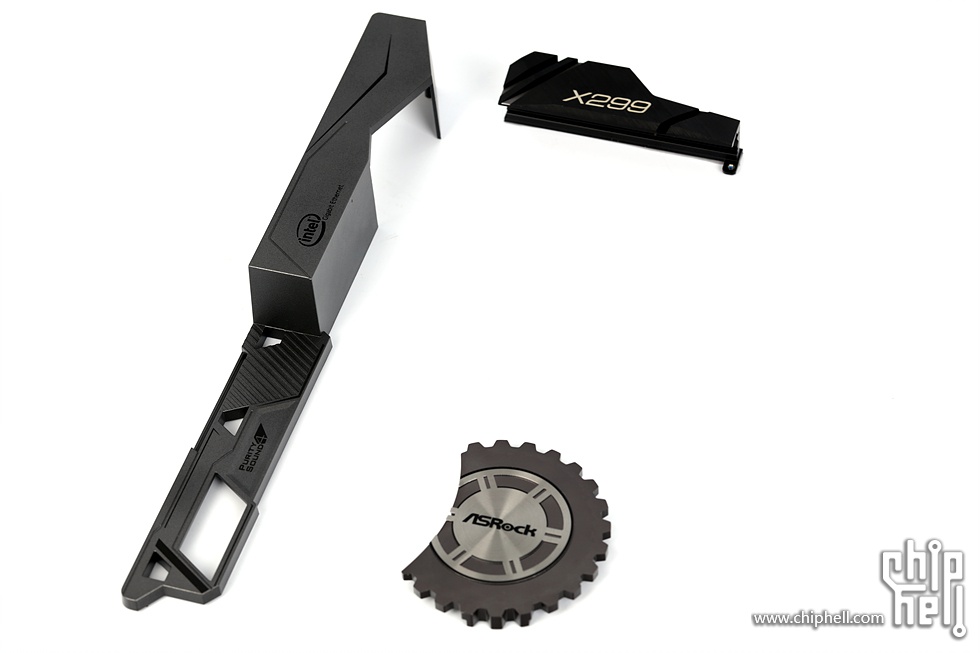

全套散热片和上盖.


主板正面无遮盖全貌.这次板载了5个4-pin风扇接口(两个CPU,三个机箱,其中CPU风扇和三号机箱风扇位支持手动选择PWM/电压模式).其他还提供了两组USB 2.0,一个TPM,一个Thunderbolt和一个VROC接针.USB 3.0前置接线座提供了侧置和直立各一个.

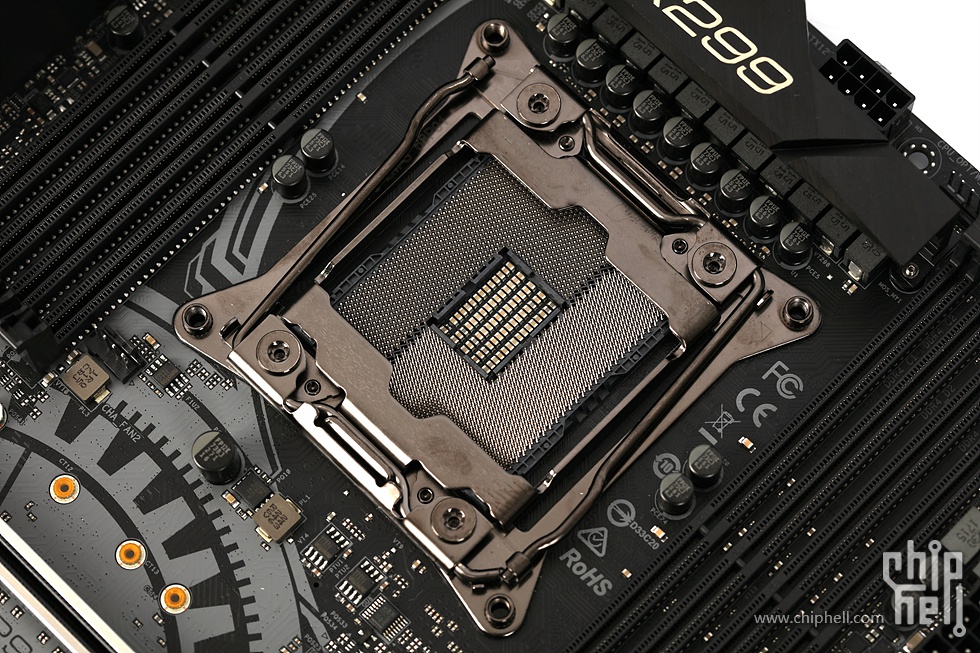

LGA 2066 CPU插座,支持代号KBL-X和SKL-X两类Core-X处理器.

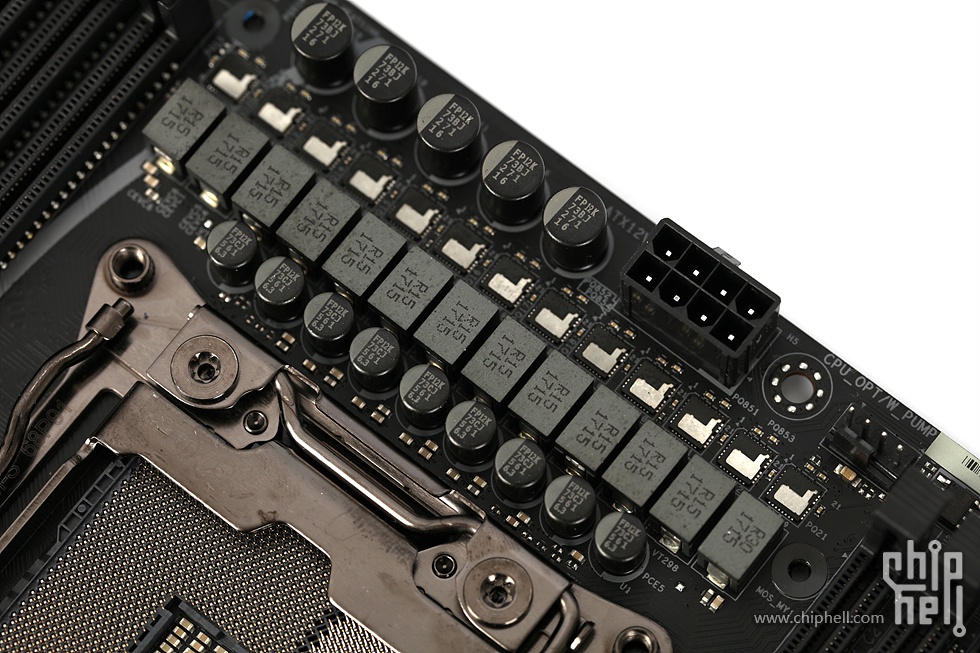

12+1相供电.不过输入接口只提供了单个8-pin.


两侧各四条DDR4 DIMM插槽.在使用支持四通道内存的CPU时,全部8条可用.标称支持最大128GB DDR4-2666(标称超频支持4400MHz或更高) non-ECC unbuffered内存.在使用支持双通道内存的CPU时,仅靠近主板24-pin接口侧四条插槽可用,均可支持XMP.

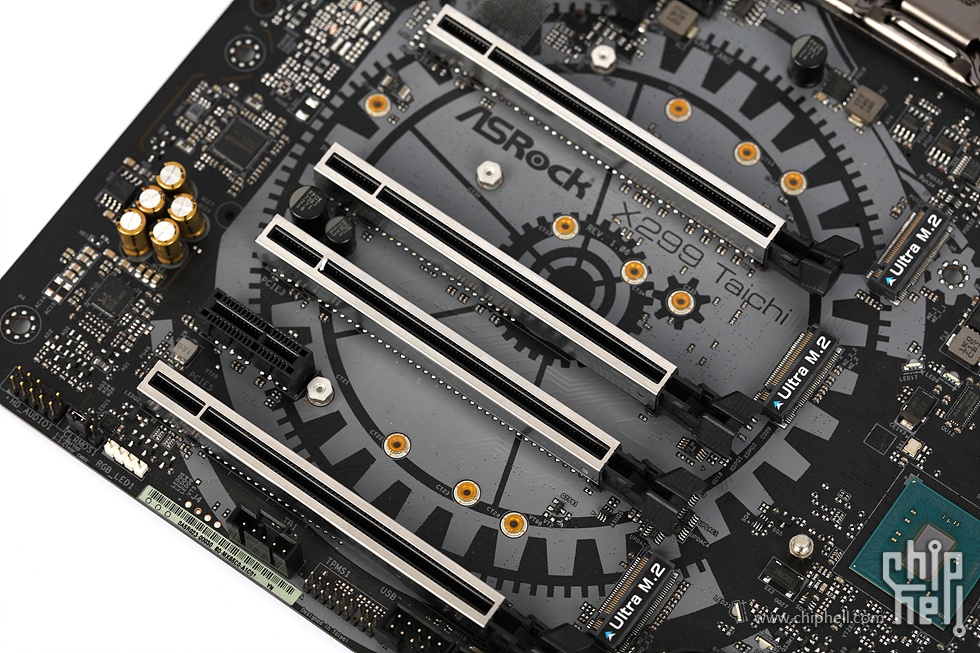

扩展插槽.四条包边强化的PCIe 3.0 x16插槽和1条PCIe 3.0 x1插槽.


四条PCIe 3.0 x16型插槽和标号M.2_1的都由CPU提供.
对于44-lane CPU,四插槽和该M.2将以 x16/x8/x16/x0/x4 或 x8/x8/x16/x8/x4 模式运行。
对于28-lane CPU,四插槽和该M.2将以 x16/x0/x8/x0/x4 或 x8/x0/x8/x8/x4 模式运行。
对于16-lane CPU,四插槽和该M.2将以 x16/x0/x0/x0/x0 或 x8/x0/x4/x0/x0 模式运行。

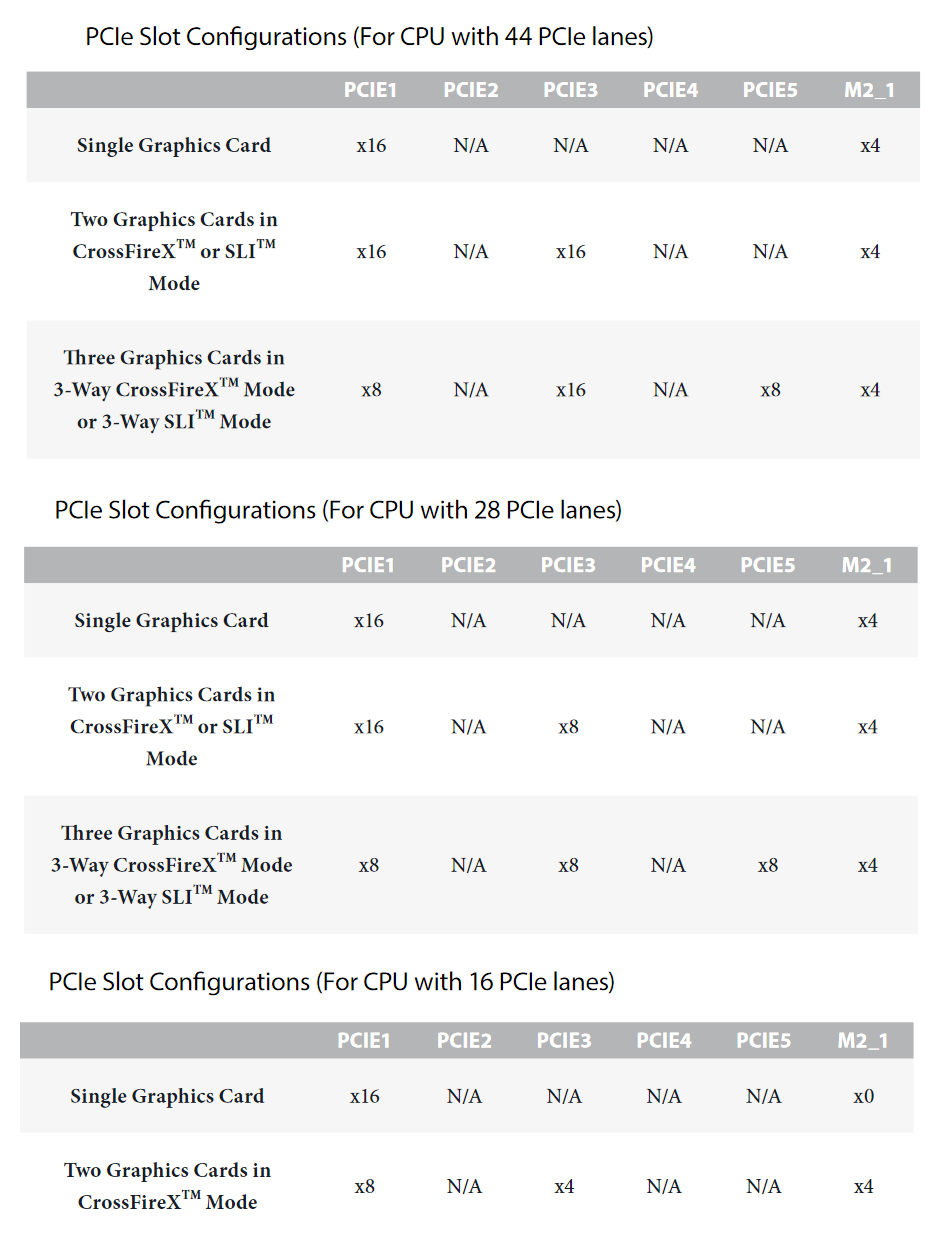

在组建多显卡时也可按下表配置.

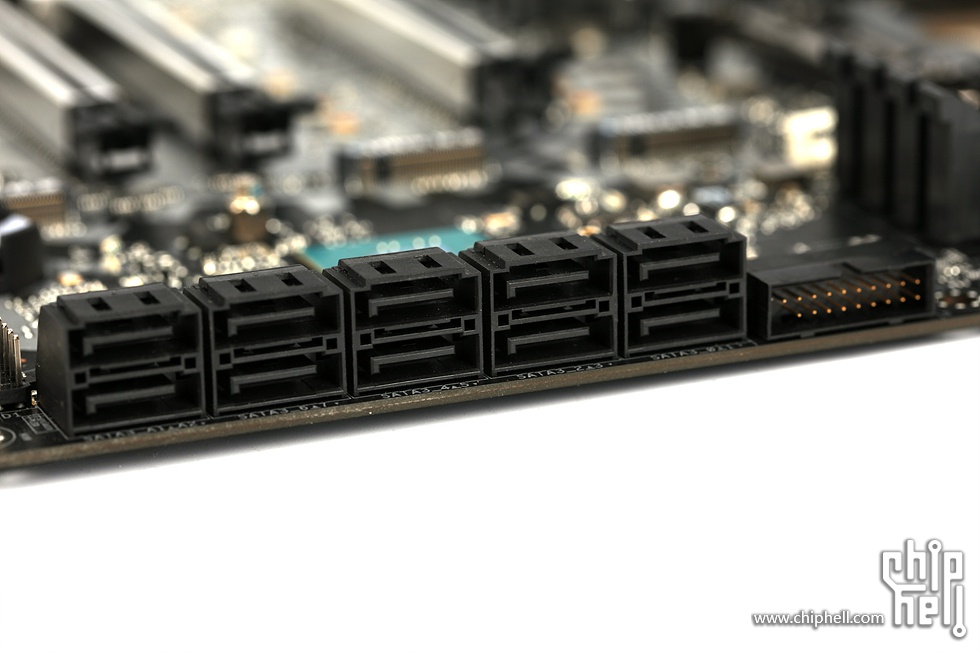

10个SATA 6Gb/s其中右侧8个来自于X299芯片组原生,可支持Intel RST提供的RAID0/1/5/10和SRT,最左侧2个由ASM1061主控提供. 其中标记为0,1,7号的三个SATA和板载的M.2的SATA模式共享.

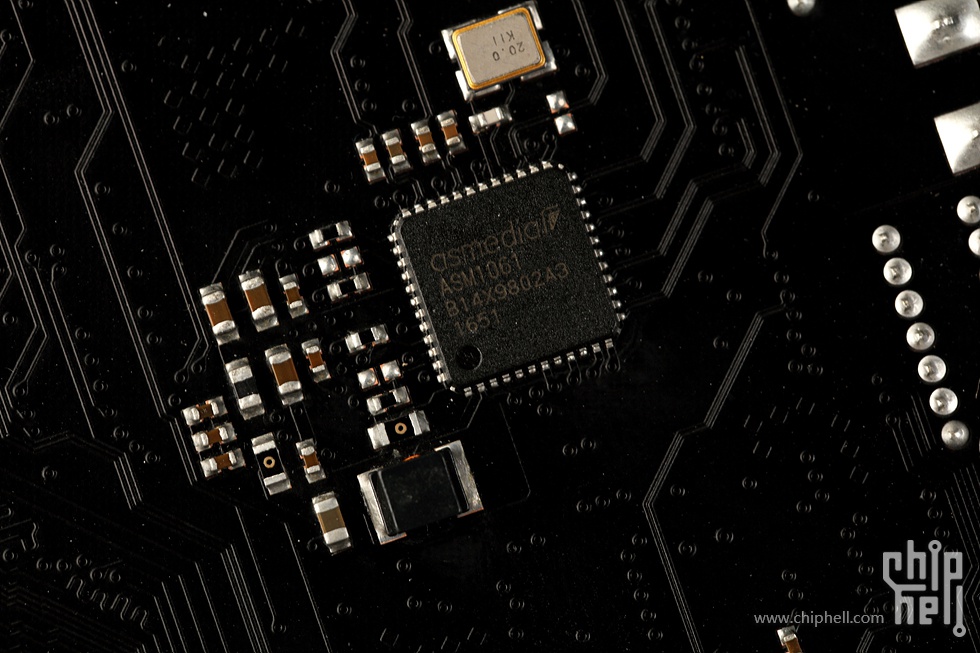

提供两个额外SATA的ASM1061主控.

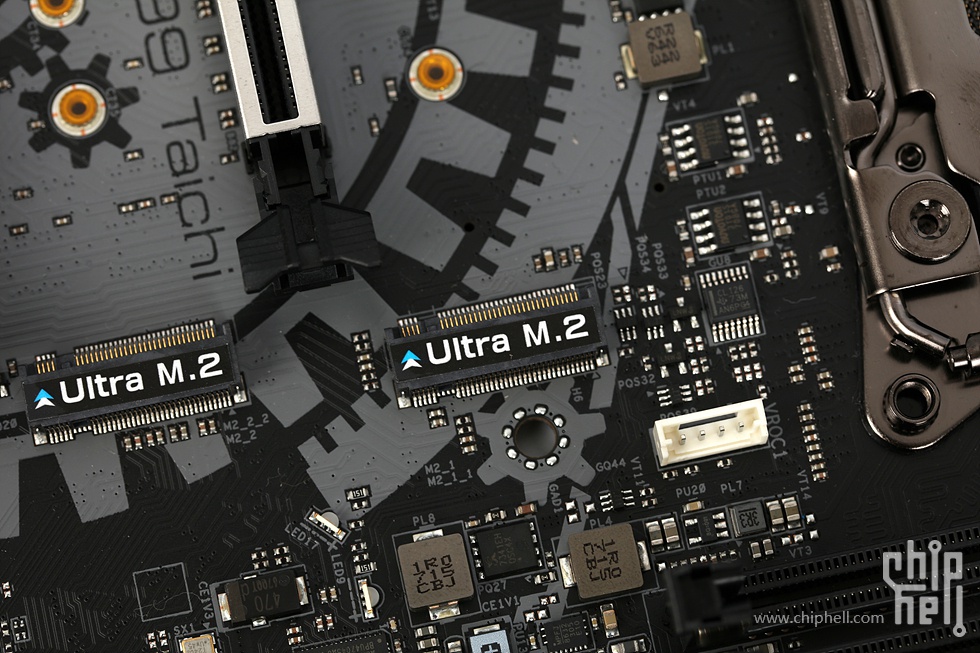

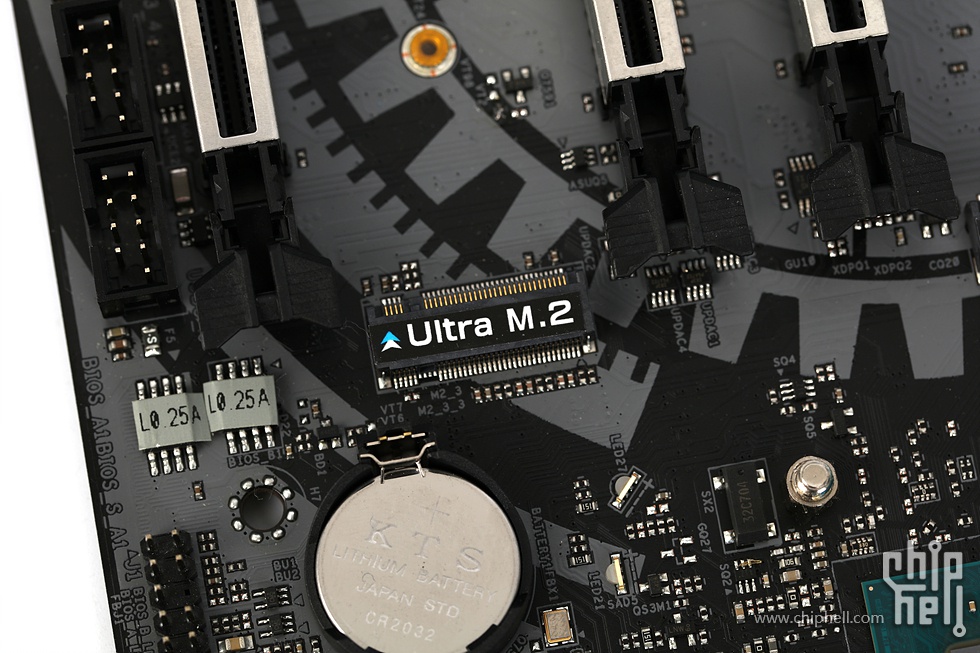

1号M.2, 支持PCIe 3.0 x4或SATA型SSD,PCIe由CPU提供,而SATA模式与标号SATA_1的接口共享.尺寸规格支持2230/2242/2260/2280四种.

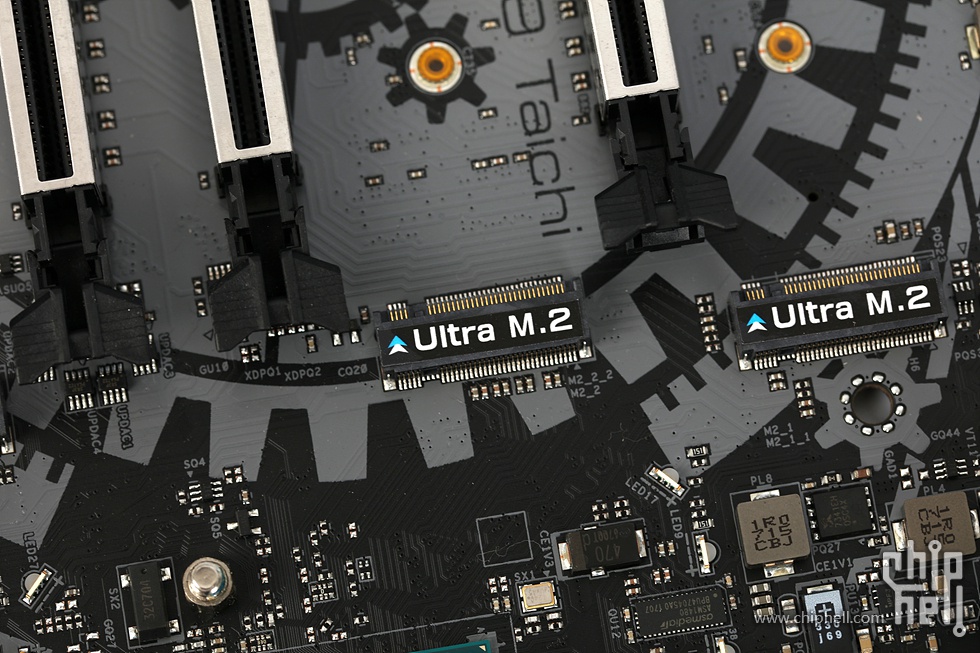

2号M.2, 支持PCIe 3.0 x4或SATA型SSD,PCIe由X299芯片组提供,而SATA模式与标号SATA_0的接口共享.尺寸规格支持2230/2242/2260/2280/22110五种.


3号M.2, 支持PCIe 3.0 x4或SATA型SSD,PCIe由X299芯片组提供,而SATA模式与标号SATA_7的接口共享.尺寸规格支持2230/2242/2260/2280四种.


X299芯片组.

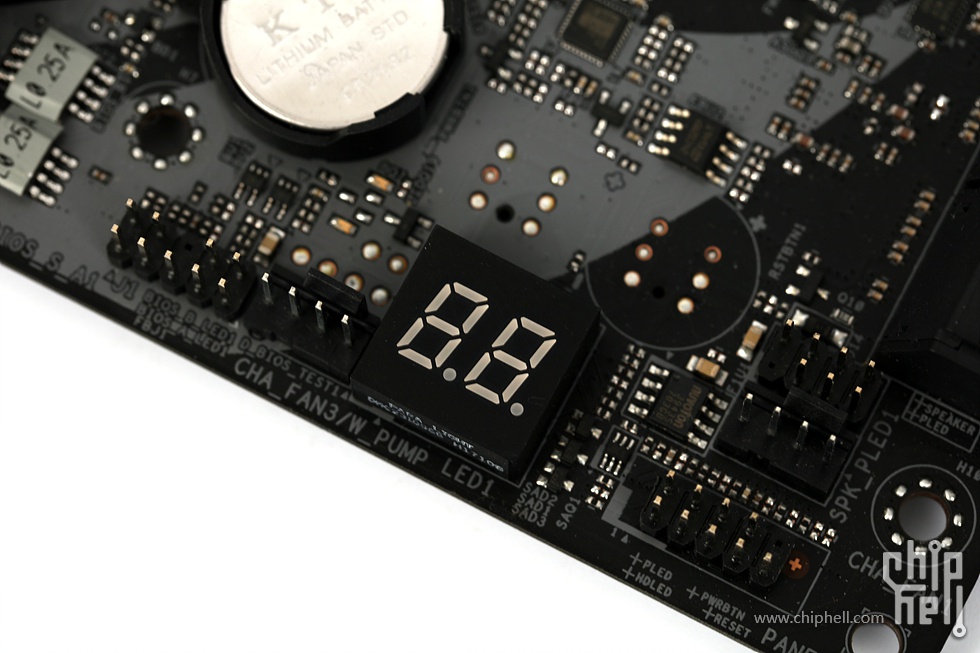

两位的debug指示器.

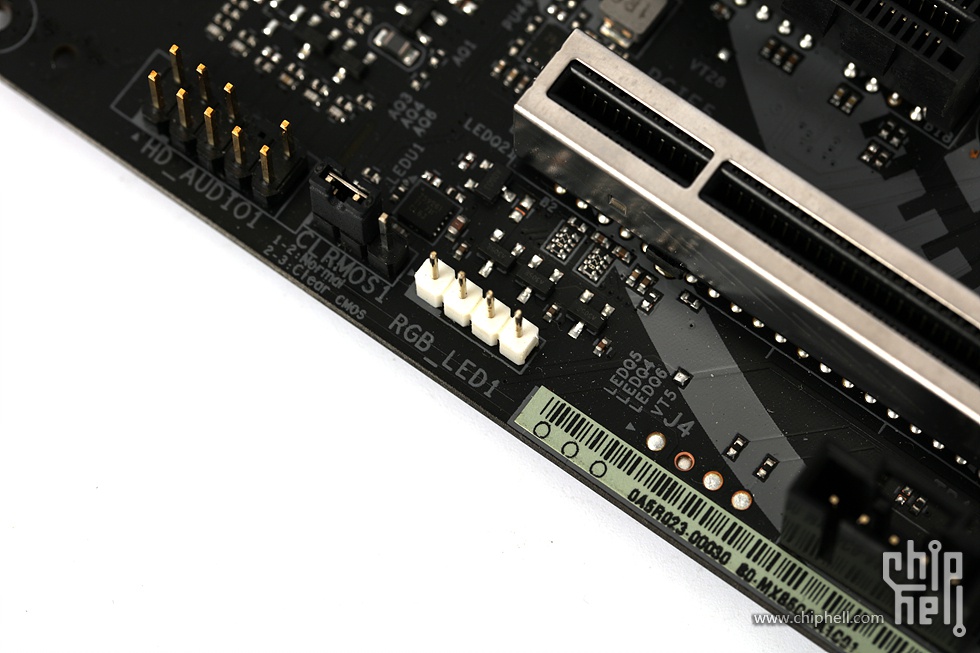

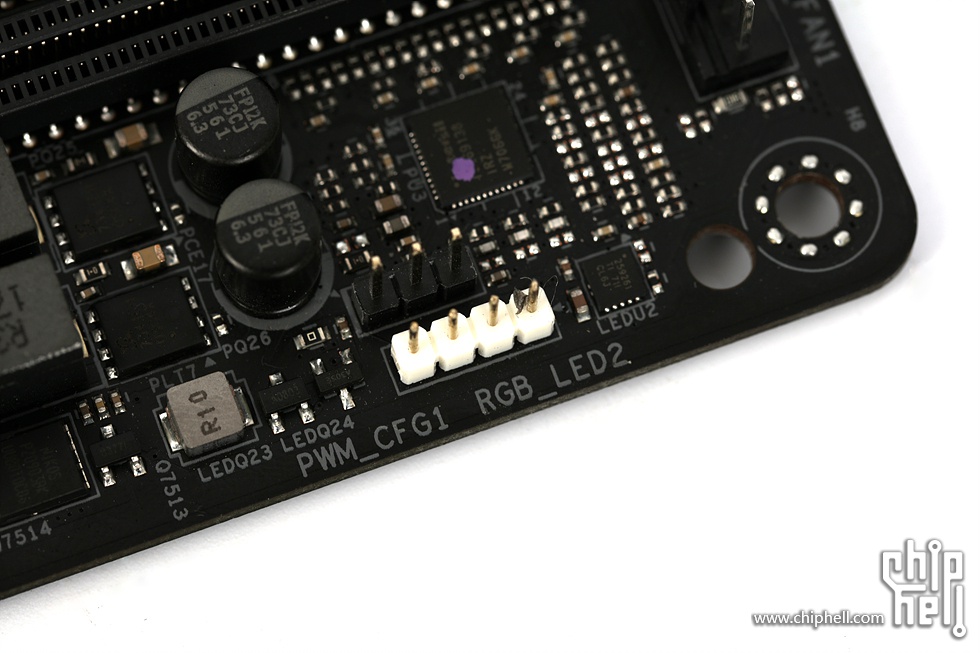

两个额外的RGB LED灯条接口.分别位于扩展插槽旁的主板边缘和内存插槽旁的主板边缘.



ASM1074 USB 3.0 Hub芯片.将原生的USB 3.0转接后扩展数量,提供板载前置USB 3.0.

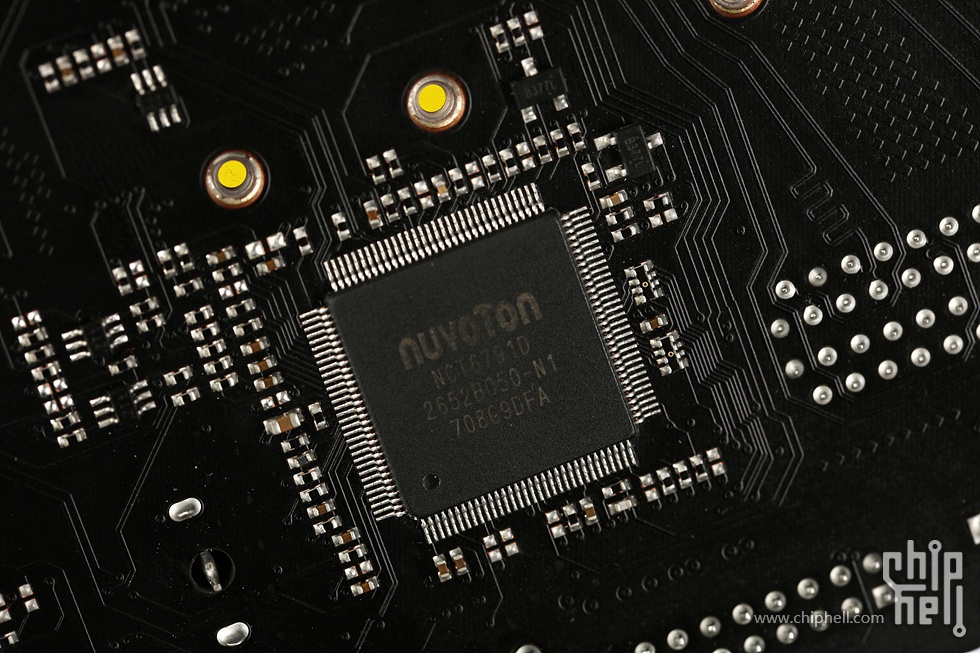

提供监控以及PS/2等功能的NCT6791D I/O芯片.

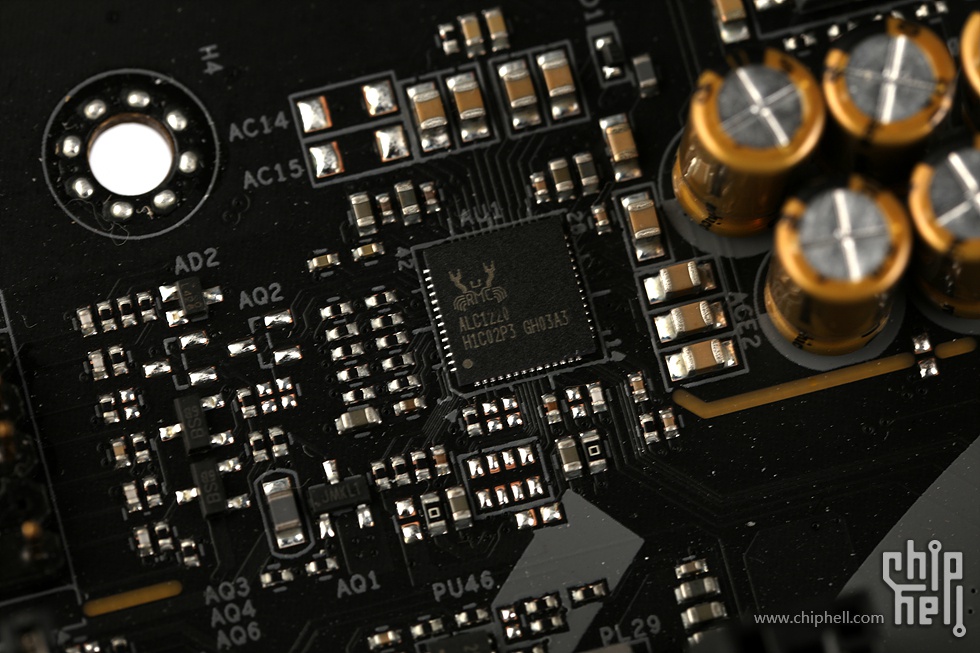

基于Realtek ALC1220的Purity Sound 4集成音频方案.

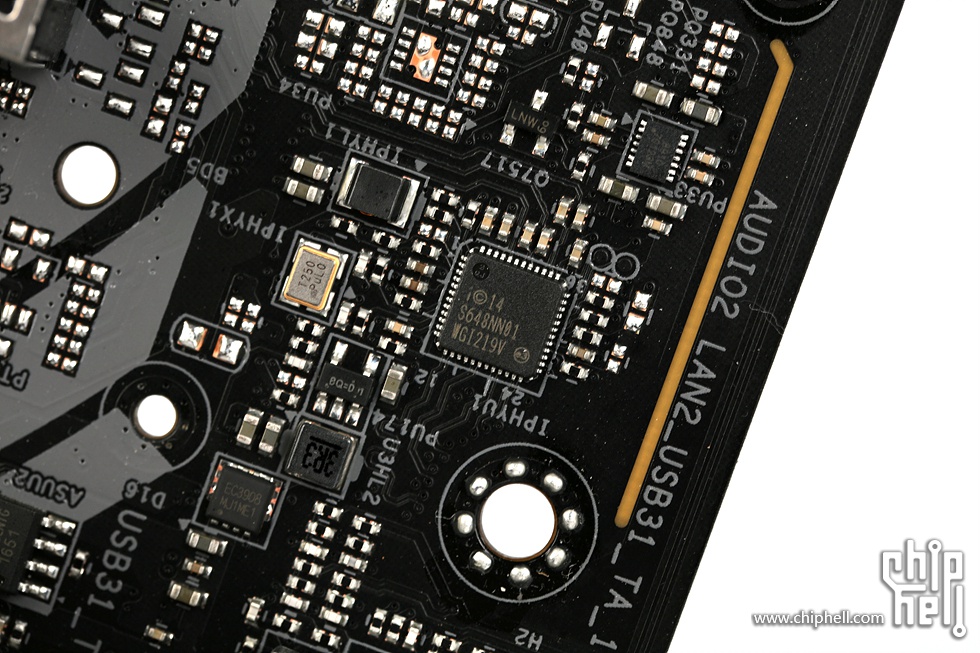

双千兆网卡其一来自100/200系芯片组官方搭档I219V,另一个同为Intel老将I211AT.


全新的ASM3142 USB 3.1主控提供背部的两个USB 3.1.


无线模块来自于Intel AC-3168,M.2接口.
