MSI MAG B850M Mortar WiFi 评测

2025-4-3 19:48| 发布者: nApoleon| 查看: 9937| 评论: 15|原作者: Ali213EA|来自: www.chiphell.com

摘要: 偏向游戏主板界里的经典性价比扛把子,MSI MAG迫击炮系列相信大家都不陌生,一直以来以其该级别里优秀的做工和用料在游戏方向M-ATX主板中占有非常良好的口碑和使用率,那么今天来到的为搭载AMD B850芯片组的MSI MAG B85 ...
产品解析
外包装为灰色条纹间隔样式,表面应有MAG徽标以及产品型号,并配以AMD B850芯片组标识.


附加包括,一张功能型彩印贴纸,一张宣传卡.


以及两本说明书.


一根SATA线,一个机箱跳线快接线,一根EZ Conn扩展线.


配套数量的M.2附件和快捷安装器一个.


简易立式WiFi天线一副.


主板采用无背板设计.


后部I/O接口,提供刷写/清除BIOS按钮各一,一个HDMI 2.1接口,1个5Gbps有线网络接口一个,3个USB 10Gbps Type-A接口,1个USB 10Gbps Type-C接口,4个USB 5Gbps Type-A接口,1个USB 20Gbps Type-C接口,无线网卡天线接口,和2个3.5mm+1个S/PDIF光纤口音频接口组合.


主板正面,本代迫击炮采用黑色装甲外表,搭配荧光绿图案和字体进行配色.


L型的常规布局CPU供电散热模块.


两侧模块在侧面都设有多道开槽以增加散热面积.



背面视角,可以看到后侧和内侧也设有额外的散热开槽段.


顶部散热模块表面,设有MAG的荧光绿徽标.


边缘处采用弧边设计,并设有迫击炮系列祖传的打孔装饰以提升其硬朗感.


一体式的的后部I/O上盖.


顶盖与下方散热模块之间做了一个阶梯式过渡使其更加自然立体,并同样配以打孔装饰.


顶盖上部分设有荧光绿的MAG图形徽标.


下方则是暗色的条状和斜纹装饰线段,配以MSI LOGO以及MSI Arsenal Gaming字样.


两块CPU供电散热模组,为无热管设计.


后端模块内测,可以看到一体式的I/O上盖以扩大散热面积,并在内测也有延伸段以及多道散热开槽进一步提升散热效果.



通过导热垫接触MOSFET和电感,接触面压力良好.


顶部模块背面也有延伸段以及多道散热开槽,以保障散热能力.



通过导热垫接触MOSFET和电感,接触面压力良好.


主板下部为扩展区和芯片组位置.


M.2 SSD散热片与芯片组的装饰图案为融合式整体设计.


左侧较大面积的为M.2 SSD散热片.表面设有荧光绿Mortar系列LOGO,以及暗色点状图案和文字装饰.


配备按压快拆功能,以荧光绿三角标进行标准,并配有01和02两个槽位指示.


M.2 SSD散热片正面..


内侧,设有2条散热垫,对应2条M.2 SSD的正面.

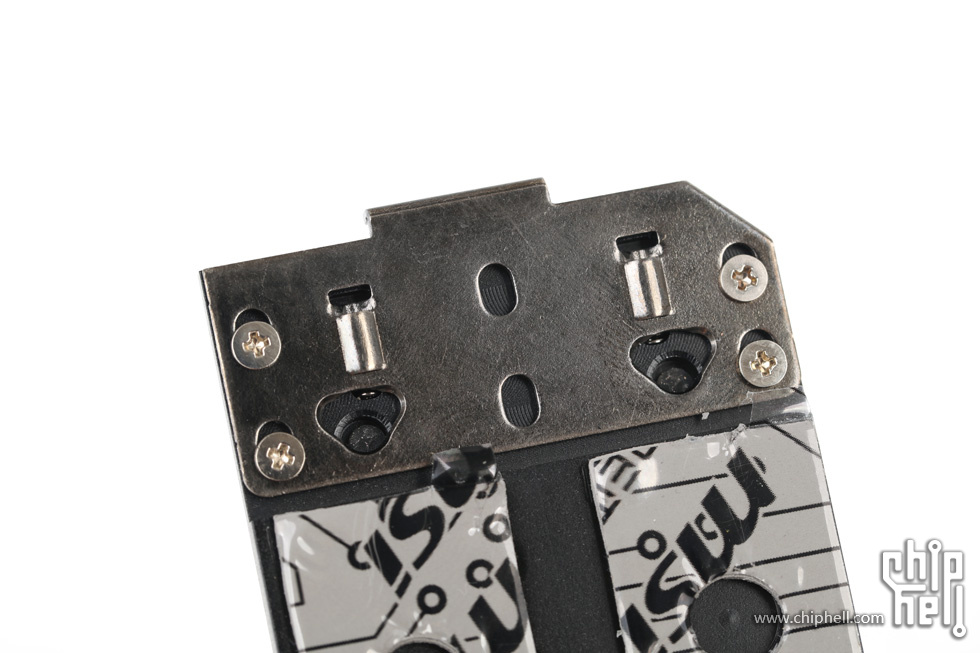

位于顶部(左侧)的按压式快拆卡扣.


底部(右侧)的固定尾插.


去除散热片后露出下方的两条M.2 SSD插槽,配备SSD背部散热片.

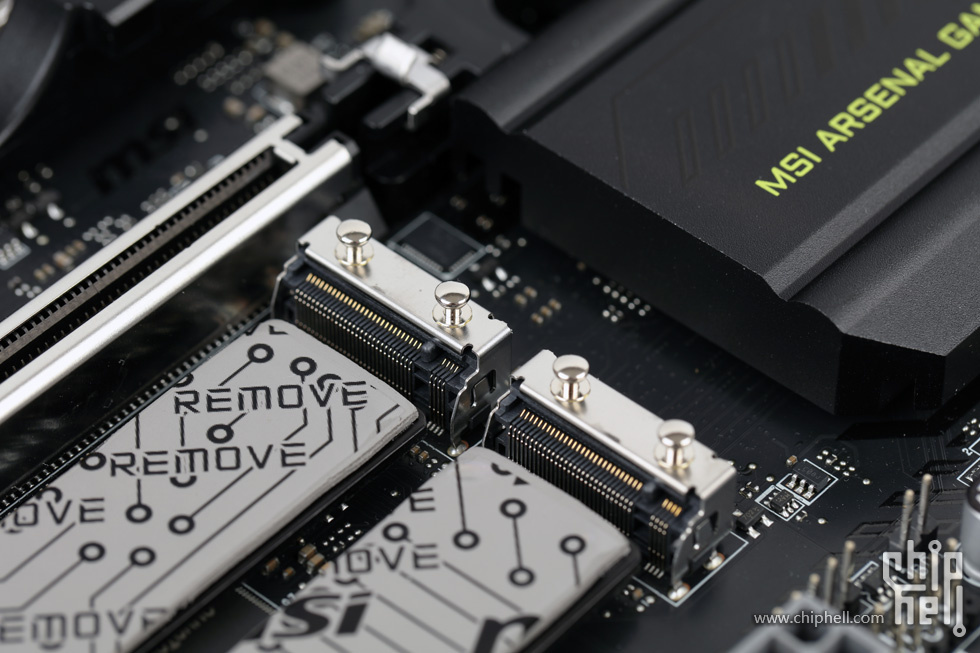

插槽尾部的散热片固定插扣.


以及前部的固定碰珠.


右侧的芯片组散热模块部分.表面为荧光绿MSI Arsenal Gaming文字,搭配暗色的MAG徽标和斜线条纹装饰.


芯片组散热模块正面.


侧面可以看到散热模块具有一定厚度.

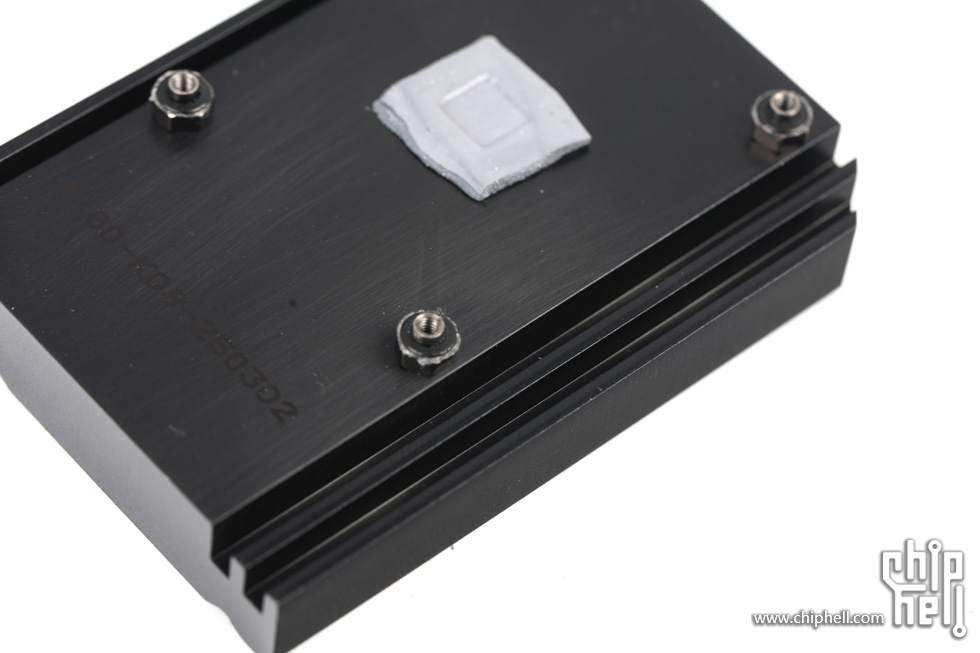

内侧设有散热垫以贴合芯片组.


在内侧两侧还可以看到开槽以进一步加强散热.


第一条PCIe插槽配备显卡快拆尾插.



按下位于内存插槽底部右侧的按钮即可解锁尾插,且即使放开按压也不会复位,非常方便用户拆装显卡..


主板正面无遮挡全貌.


AMD AM5 LGA1718插座,支持AMD Ryzen 7000/8000/9000系列CPU.


CPU电源输入采用双8pin接口.


供电整体采用12+2+1相设计.


核心和SOC每相搭配一颗60A的MP87661.


核心供电主控为MPS的MP2857.


1相Misc供电,搭配一颗55A的BR00.


Misc供电主控为立锜RT3672EE.


布置有四条DDR5内存插槽,原生JEDEC最大支持5600Mhz,可OC超频至最大8200+Mhz,容量最大可安装256GB(4*64GB).支持XMP 3.0超频档以及AMD EXPO超频档加载.


PCIe扩展插槽,包含CPU提供的一条加固型PCIe 5.0 x16插槽,


以及芯片组提供的一条PCIe 4.0 x4不封尾插槽.


共板载3条M.2 SSD插槽,主板正面配置2条.
靠上的为M.2_1,最大支持PCIe 5.0 x4,由CPU提供,尺寸规格上兼容2280/2260两种.
靠下的为M.2_2,最大支持PCIe 5.0 x4,由CPU提供,尺寸规格上兼容2280/2260两种.


第3条位于主板背面,最大支持PCIe 4.0 x2,由芯片组提供,尺寸规格上只支持2280.


主板右侧面,设有4个SATA3接口.


1个前置USB 10Gbps Type-C接口.


主板底部,1组前置USB 5Gbps Type-A接口.


2组前置USB 2.0接口.


主板右侧上部位置设有四颗LED自检灯.


共设有4组板载RGB灯光接口,以及6个板载风扇接口.
CPU/水泵1/机箱1风扇接口,和ARGB_3位于主板右上角.


机箱2/机箱3风扇接口,和ARGB_2位于主板右下角.


机箱4风扇接口,以及一组EZ Conn接口(可额外再拓展出1组风扇接口,1组ARGB接口),位于主板底部中间位置.


ARGB_1和RGB_1接口,位于主板底部左侧位置.


主板左下角的板载音频区.


基于Realtek ALC4080 Codec单芯片方案.


AMD B850芯片组.


主板为单BIOS ROM设计.


ASM1543芯片,提供前置Type-C接口的正反盲插.

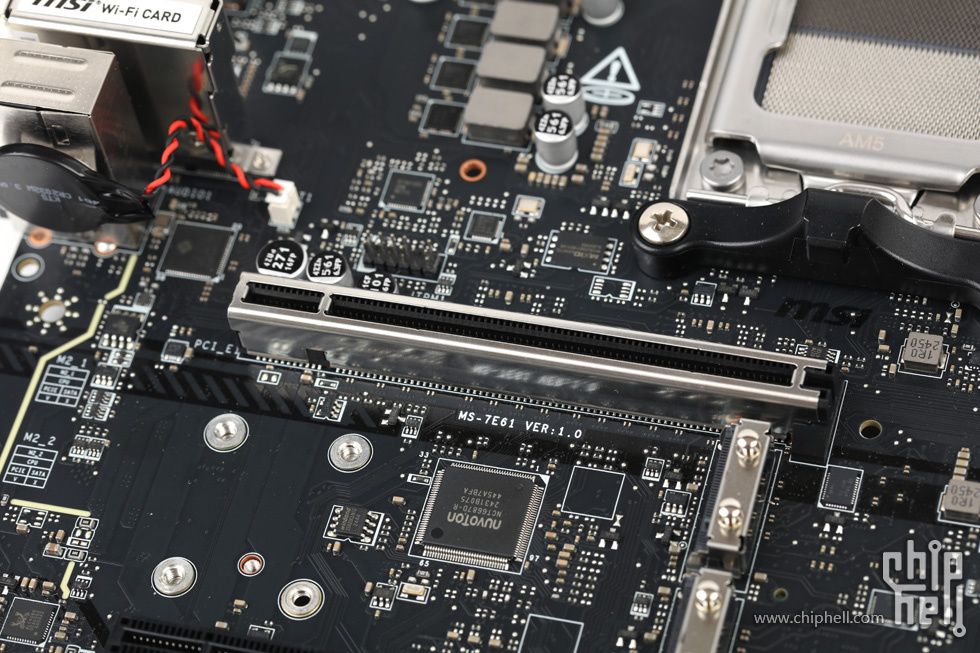

提供运行状态监控等功能的Nuvoton NCT6687D-R芯片.


用于负责灯光控制的NUC1262YE4AE芯片.


Realtek RTL8126-VB 5Gbps LAN有线网卡主控.


另一颗ASM1543芯片,提供后置Type-C接口的正反盲插.


Genesys GL3523芯片,为后置USB 5Gbps接口提供HUB扩展支持.


Realtek RTD2151芯片,为集显提供输出支持.


数颗P13EQX芯片,提供USB信号中继.


数颗PCIe 5.0 Redriver IC中继芯片.



WiFi无线网卡照例为子卡形式提供,型号为高通的QCNCM865,支持Wi-Fi 7和蓝牙 5.4协议.
