2010-6-2 22:22| 发布者: nApoleon| 查看: 106782| 评论: 122|原作者: nApoleon|来自: CHH评测室

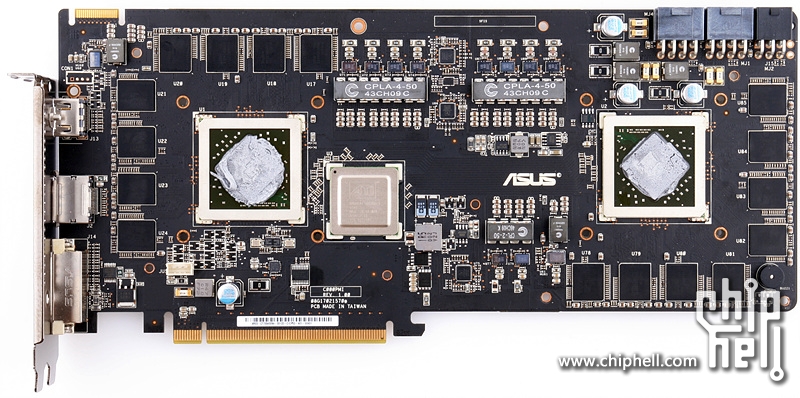

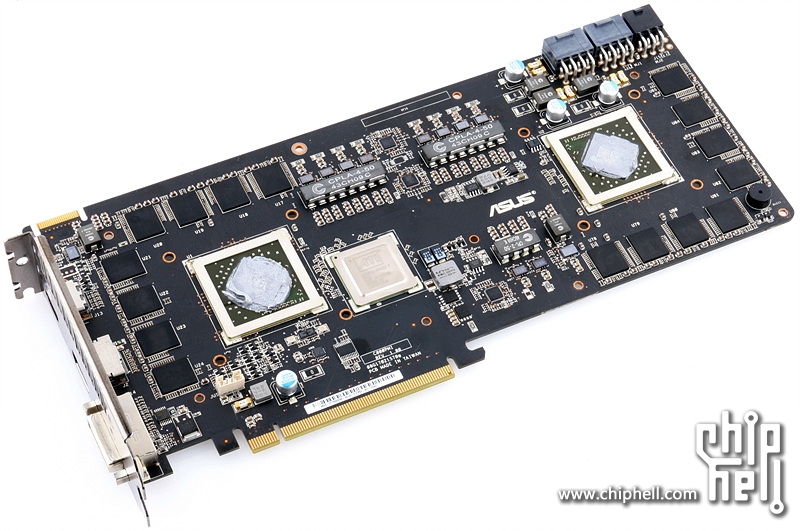

整个PCB均为ASUS自主研发设计,作为常年获得德国IF大奖的ASUS来说,想必layout一块显卡PCB比起主板还是比较easy的.

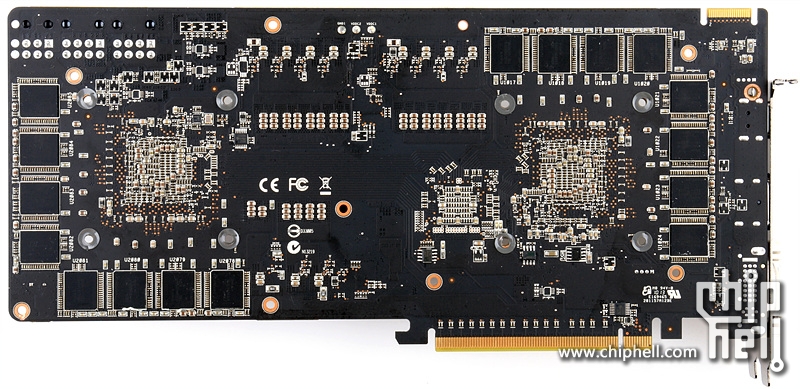

既然使用了4GB显存,那么显卡背部也就理所当然存在16颗,加上PCB正面的显存一共达到了32颗之多.

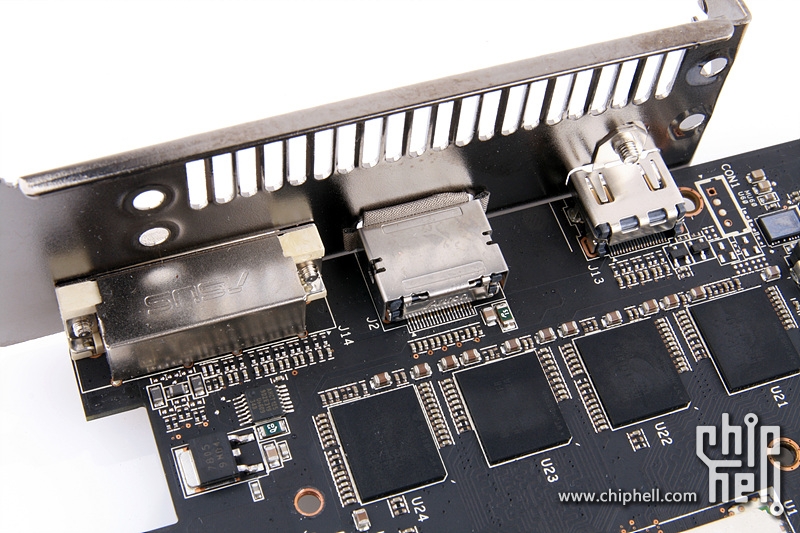

输出端口已经采用了带有ASUS LOGO的EMI磁屏蔽金属罩.
用于平均分配两颗GPU带宽的PLX桥接芯片.

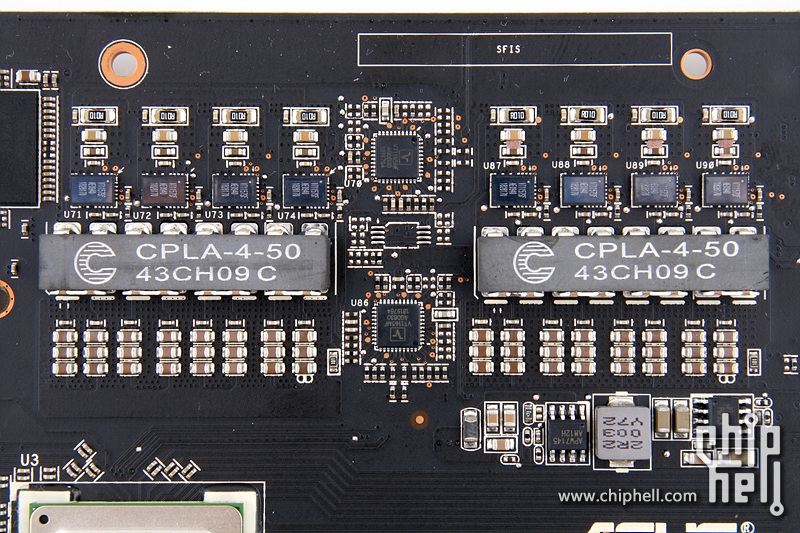

两排负责两颗GPU核心供电的数控Mosfet与四相耦合连体功率电感.

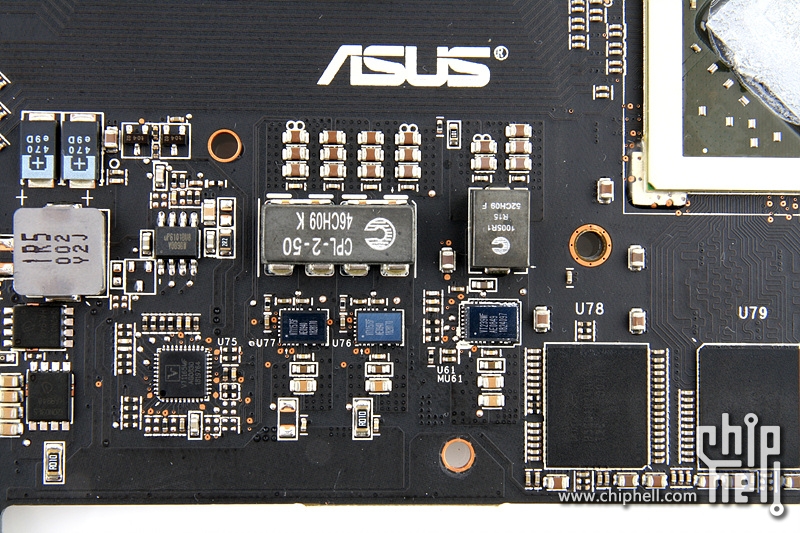

左边为GPU核心PowerPlay供电,虽然是两相耦合连体功率电感,但实际上PCB走线是分开满足GPU左右两颗,右边单相供电为GDDR5显存供电.

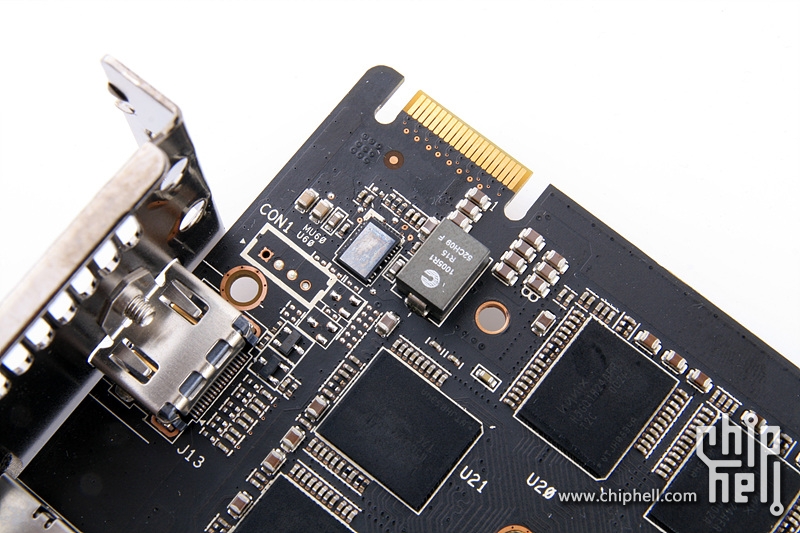

PCB左上角另一颗GDDR5显存供电.

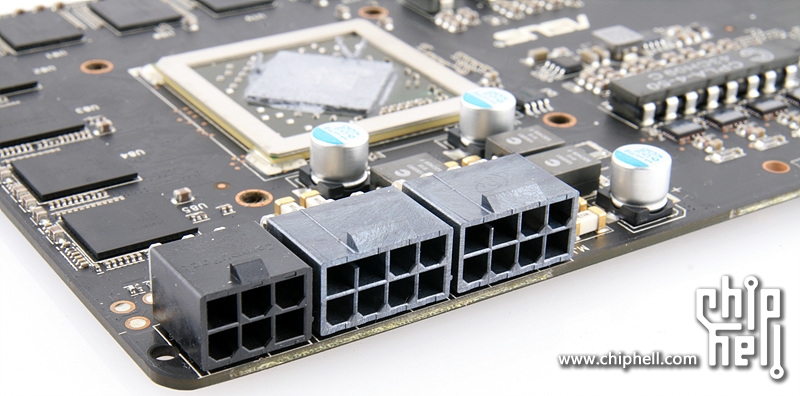

你们以前谁有见过6+8+8外接供电的显卡?今天算是真的长见识了...
