板载芯片

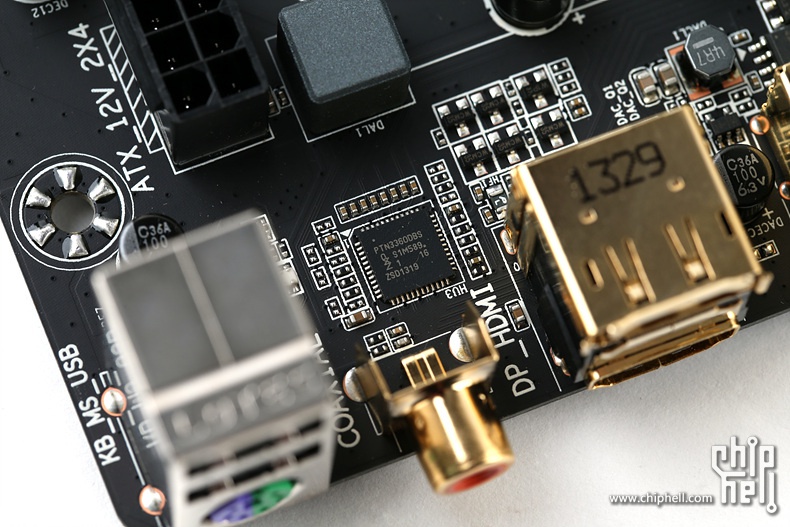

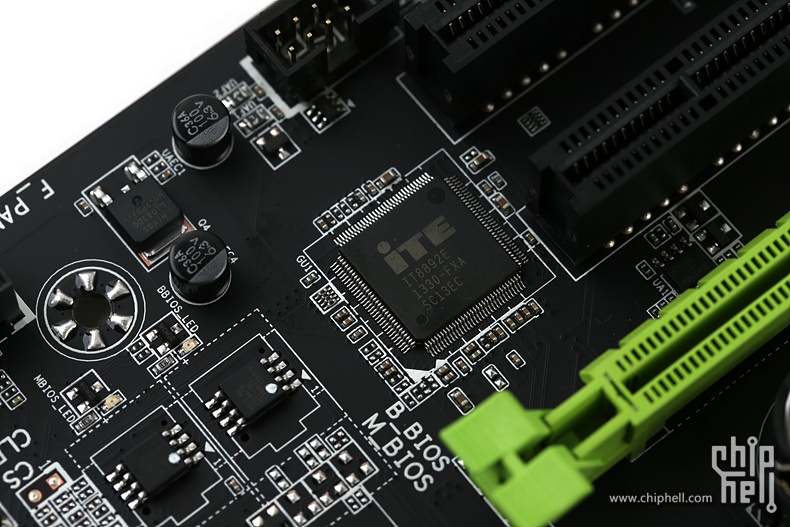

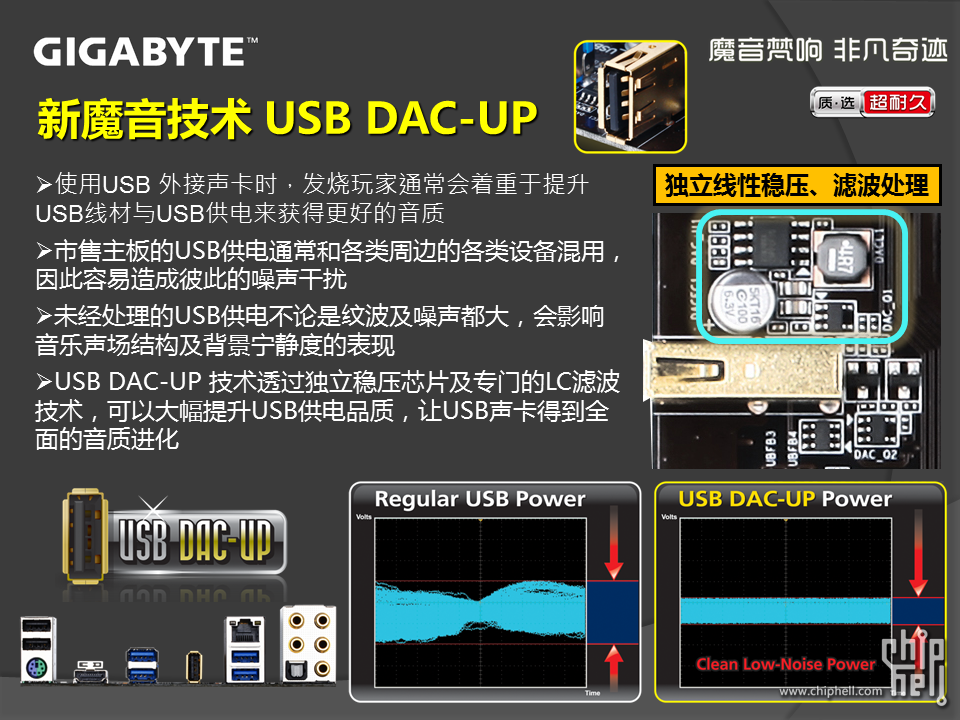

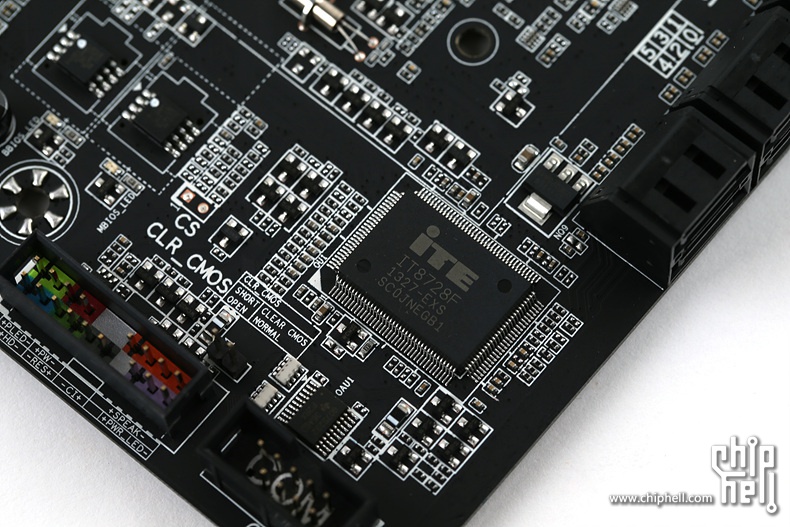

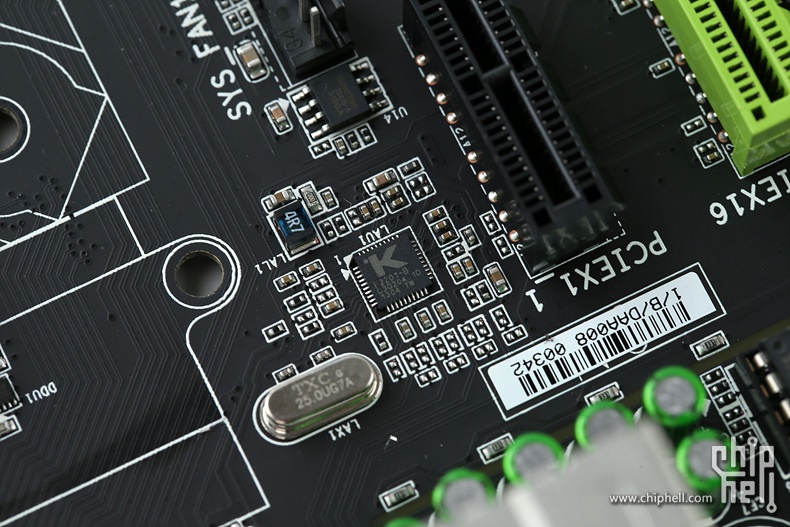

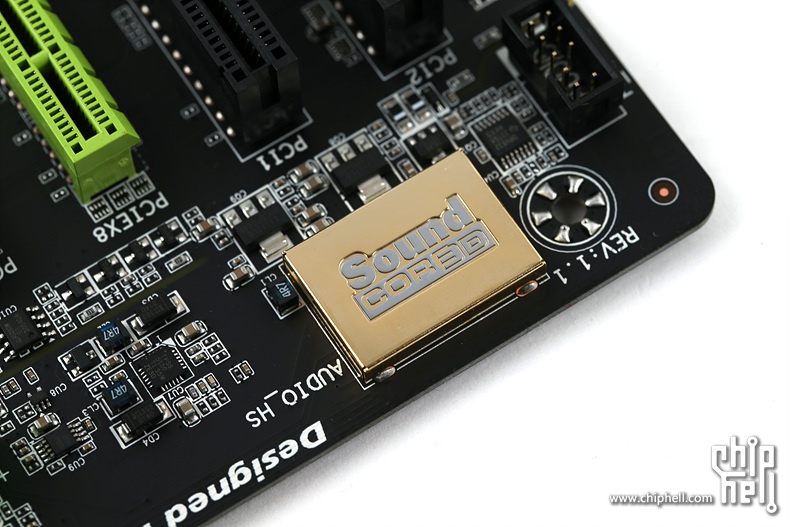

主板上最重要的一块芯片Z87 PCH,时至今日诞生的新型号8系主板都会用C2步进的芯片组,休眠什么的随便搞不用担心bug。ITE IT8728F I/O芯片,负责监控主板各部分传感器数据。图中其左下方为CMOS清空跳线和机箱前面板插座,右下方为COM(串口)扩展挡板插座。 PCIe转PCI桥接芯片:ITE IT8892E,通过这个芯片将Z87 PCH提供的的一条PCIe通道转化为两条PCI。图中其左下方为双64 Mbit UEFI BIOS芯片。 PTN33600BS芯片,为主板上HDMI输出口提供直连通道。图中最右侧可以看到有为镀金的USB接口的稳压和滤波强化处理的元件。 G1.Killer系列招牌配置之一:Qualcomm Atheros Killer E2201千兆网卡。可以通过绕过系统的网络堆栈降低系统内的延迟,同时还附带有完善的控制软件。但毕竟我国的网络环境还没好到让人可以靠改善最后一步的延迟分出高下的程度,所以硬件上的改善带来的优势几乎为零,相对而言还是附带的配置软件更为实用。 招牌配置之二: Creative Sound Core 3D,也就是Creative CA0132,支持2/5.1声道,被无法拆卸的镀金屏蔽罩覆盖。但据了解在硬件规格上其实并没有过人之处(相较于Realtek 高阶的ALC1150而言,比大部分常见的板载还是更好),好处在于从硬件到驱动程序到强化音效软件三者直接一条龙服务全包了。同样是附加软件实用意义大于硬件本身配置。 音频部分通过带LED灯的屏蔽切割线隔离并有独立供电,输出和滤波部分采用了尼吉康ES系列电容,预载一颗OPA2134运放,支持替换。新增加了音频增益调整开关,两组开关分别针对左右声道,可在2.5倍和6倍之间切换,需要注意两组开关必须设在相同位置。 除了为集成的声卡部分新增了增益调整开关之外,G1.Sniper Z87还将一个原生的USB2.0进行稳压滤波方面的强化,外观上做了镀金处理并命名为“魔音USB接口(USB DAC-UP)”。USB DAC-UP接口本身也可做普通的USB2.0使用。这里就借用**官方的PPT简单介绍一下。 配套软件方面与**其他8系列芯片组主板类似,诸如新版的Dashboard模式的BIOS设置界面、拥有全新界面的整合各类配套设置软件的应用中心等。可以参考GIGABYTE G1.Sniper 5 评测中的相关介绍。 |
