拆解篇

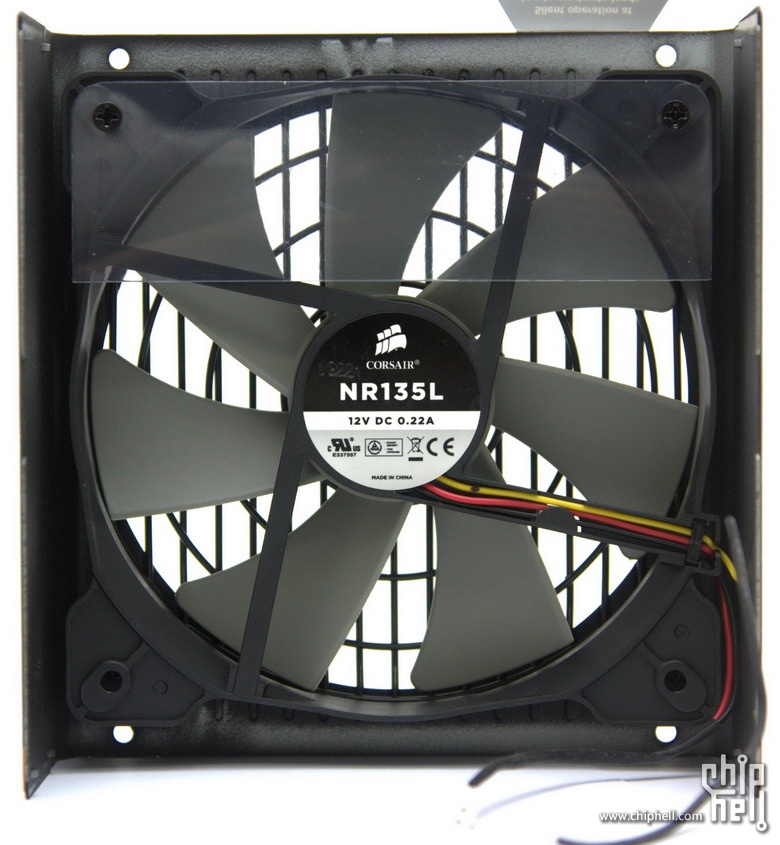

RM系列电源属于“大风车”结构电源。散热风扇使用了Corsair自家专用的NR135L， 12V额定电压下工作电流0.22A，采用了特型扇叶造型及Hysint轴承，主攻静音产品：

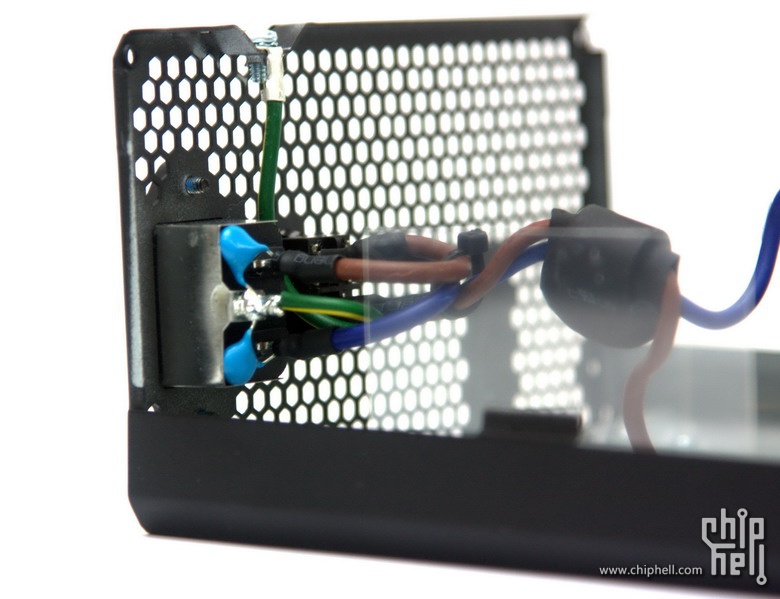

机壳内电源插座及开关图，L、N进线间对地连接了一对Y电容：
线路板内部图，由一块主PCB和一块模组化插座PCB构成：

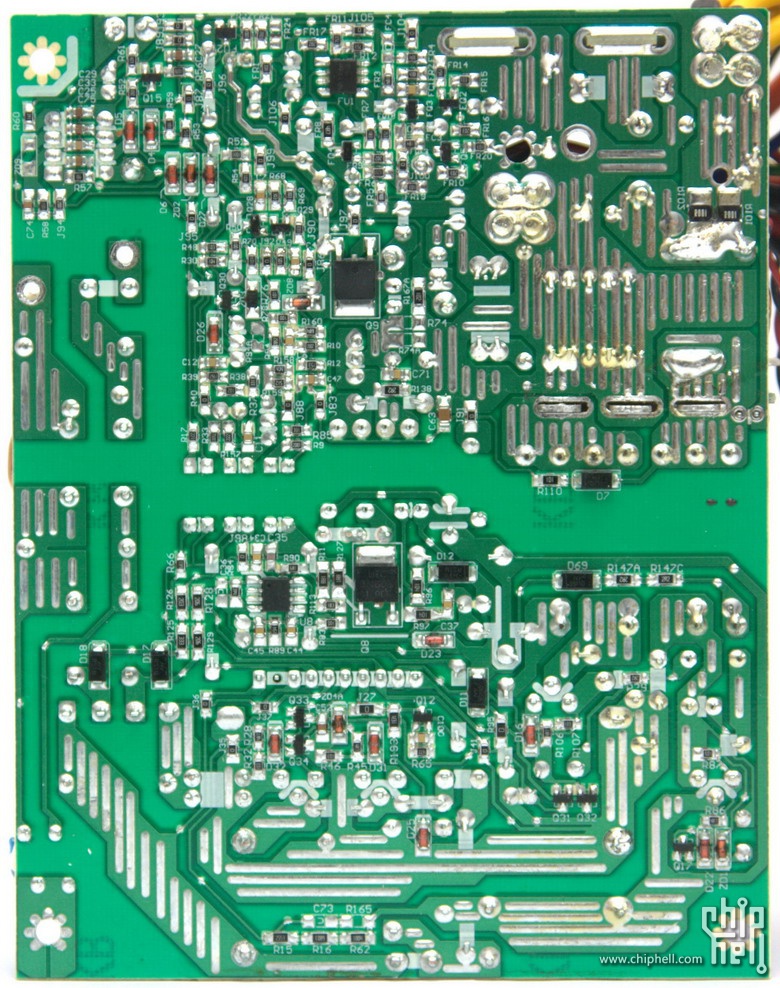

主PCB背面，RM系列电源使用了多达4片功能子PCB，加上大量使用贴片元件，主PCB布线能得以简化，主PCB是单面PCB：

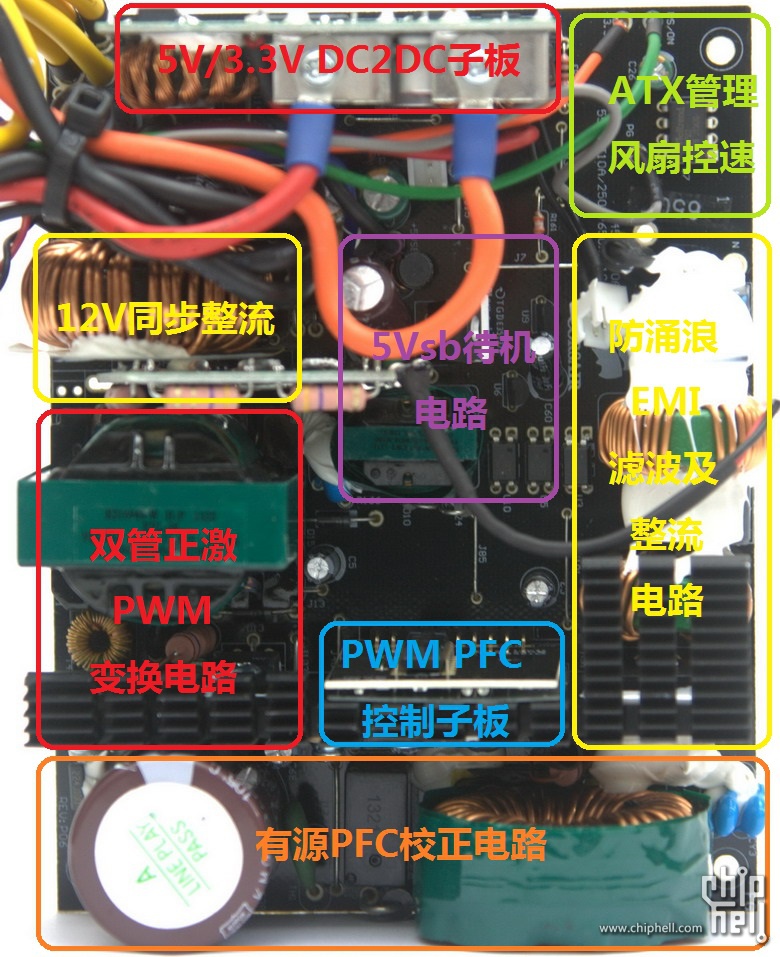

主PCB各部分电路及功能介绍：

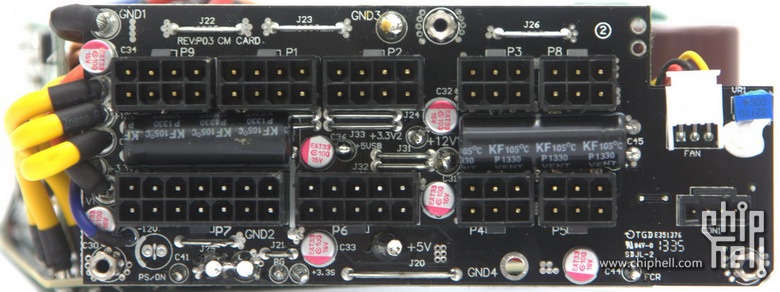

模组化接线插座PCB，多处加装有大容量的铝电解电容及固态电容进行额外的滤波：

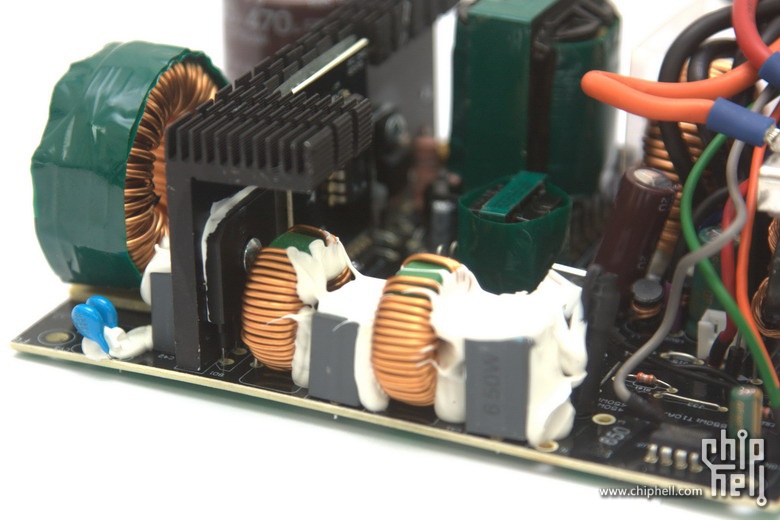

机内EMI抑制电路，由两枚X电容，两枚共模扼流圈及两枚Y电容组成的EMI电路。整流桥与随后的PFC、PWM功率管一起安装在了一块大型的散热片上：

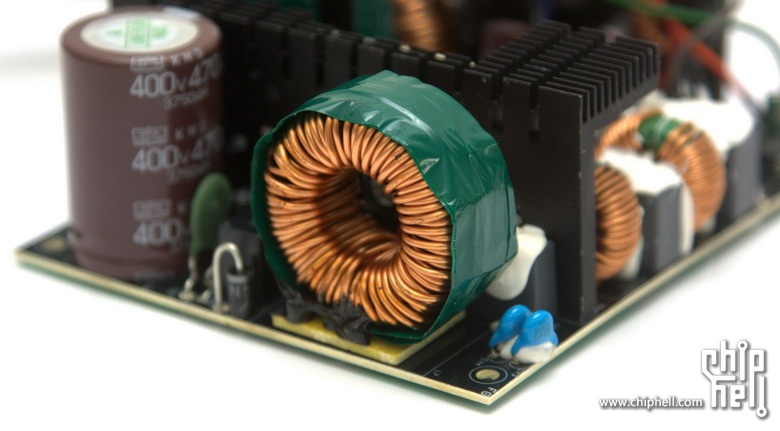

有源功率因素校正电路中的升压电感元件，1.2MM粗线径的漆包线绕线，并包裹有绝缘胶布，亦打胶做了强化固定：

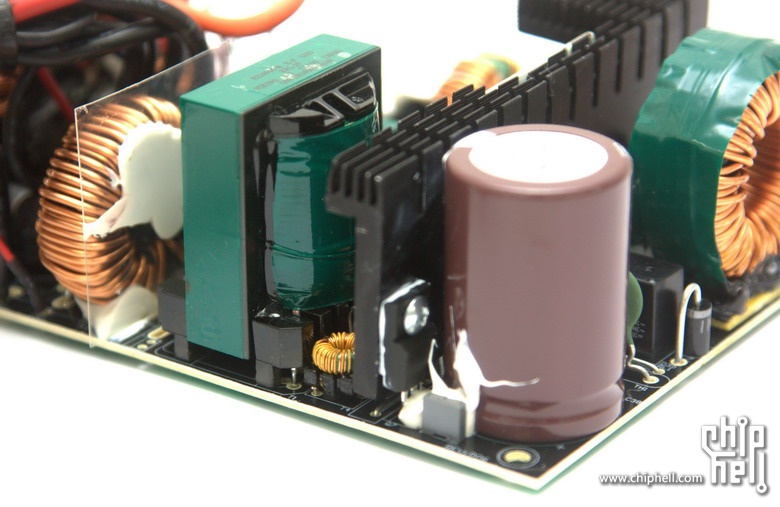

PFC主电容，日化KMQ系列470uF/400V，具有105摄氏度下2000Hrs寿命。PFC主电容容量耐压充足；PFC升压二极管是Rohm的SCS110AG碳化硅高压肖特基二极管，10A600V器件，对于要夺取金牌认证的硬开关PFC电路的电源，几乎是不可或缺的器件之一。PFC的MOS功率管则是两枚20A 600V的MOSFET，电流容量游刃有余。RM650的PWM功率管则是两枚22A600V MOS器件，上述所有功率元件集中布置在一次侧的大型散热片上。 PWM电路的主变压器是使用了ERL39磁芯的大型变压器，用于对付650W的测试样品，余量十足，这个可以在随后的超载测试中得到验证：
上述一次侧的PFC+主PWM由Champion的整合性IC CM6802控制，由一块子板提供有关功能：

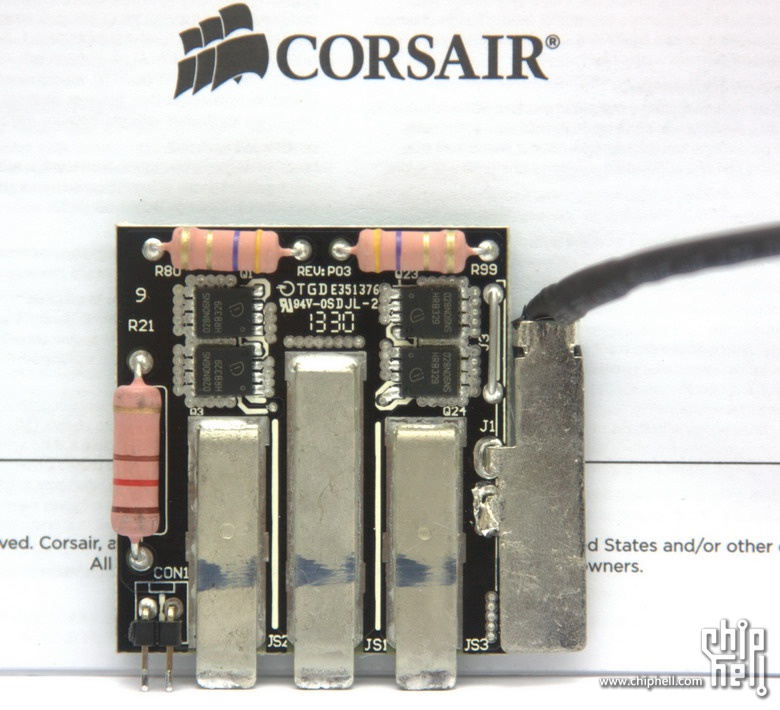

对于硬开关拓扑的PWM电源电路，一种高效的主12V同步整流解决方案是必不可少的，RM的相应电路正是典型的高效能同步整流电路，评测人员也做了深入拆解。从下图可见，12V同步整流电路也被布置在了一块单独的子板上，使用厚铜板与主PCB相连。子板上大量采用了英飞凌的顶级规格Optimos3代器件，合计4枚BSC028N060N：
子板背后是正激PWM二次侧专用同步整流控制IC SP6019及外围电路，RM的同步整流子板，可谓处理得相当巧妙。另外也能看到，子板上亦通过铜板固定了热敏电阻，并且与子板上的功率元件做了热耦合。RM系列电源的静音风扇温控策略，就是通过检测同步整流子板的工作温度实现的：

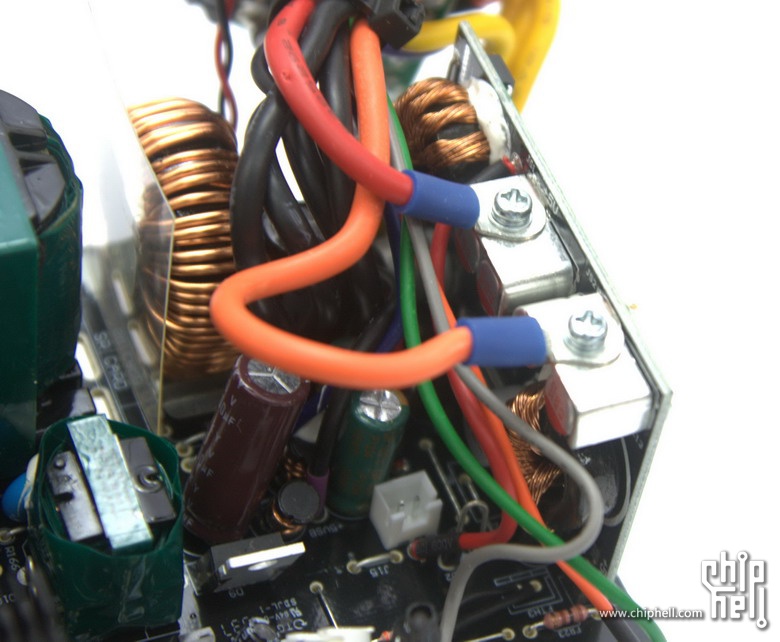

各路电压均使用了大容量液态电解电容及固态电容混合搭配的方式，进一步消除纹波及噪音。另外也能看到，连接模组化接口子PCB的5V和3.3V线路，由有关DC2DC子板上直接通过接线张桩使用10AWG粗铜线引出，节省了主PCB的宝贵空间：
5V和3.3V DC2DC使用了UPI的up3861双路交互buck控制方案，mos管亦为一上两下的强化方案，利兹线铁硅铝磁环电感，属较为完备的DC2DC电路：

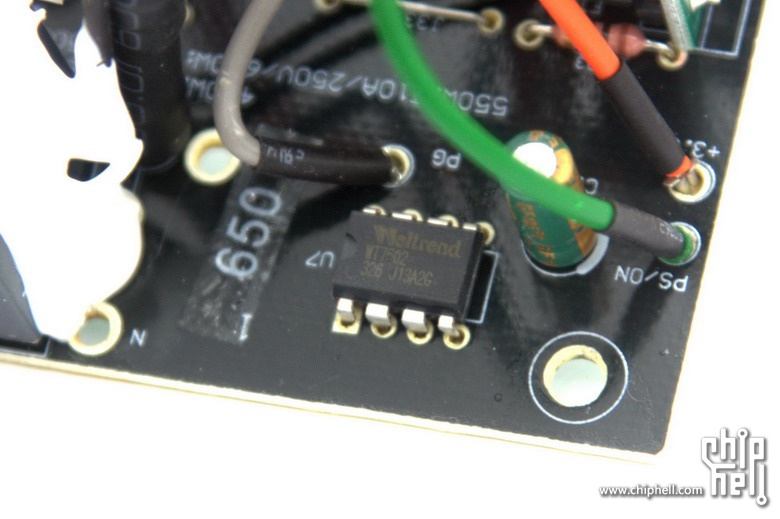

二次侧管控电路Weltrend的WT7502，具有过欠压短路保护，过流保护是通过欠压保护实现的：

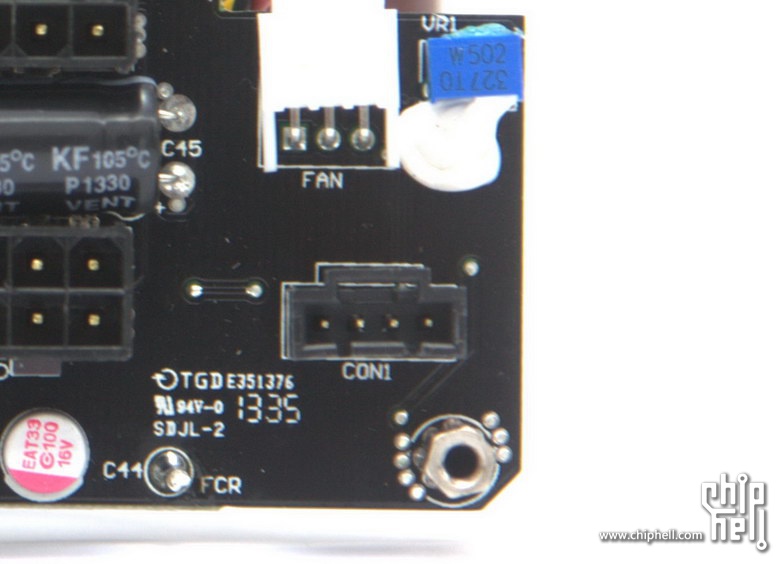

Corsair独有的Corsair Link ready接口，通过这个接口，RM电源能与同样支持CorsairLink ready技术的外设相连，并将电源内部的风扇转速及12V电压、电流等信息输出后供CorsairLink ready设备采集、监控：
|
