Corsair RM650 评测

2013-12-18 17:39| 发布者: nApoleon| 查看: 193163| 评论: 69|原作者: guryhwa|来自: www.chiphell.com

摘要: Corsair推出仅次于AX和HX系列的RM电源产品，产品定位十分明确，就是在提供金牌效能、全模组化设计等优秀性能的同时最大限度保持静音，可以看得出在主流电源产品中引入这些设计要素，Corsair是立志通过RM电源对PC电源 ...

测试篇

（一）静态测试

待机功率：

220V输入下，测试样品的5VSB待机电源电路消耗0.8W功率。开机（短接PS_ON与GND）主电路上电后，零功率输出时，电参数仪显示电源消耗功率为6.5W，空载运行功耗控制得比较到位。

静态运行测试：

测试配置：

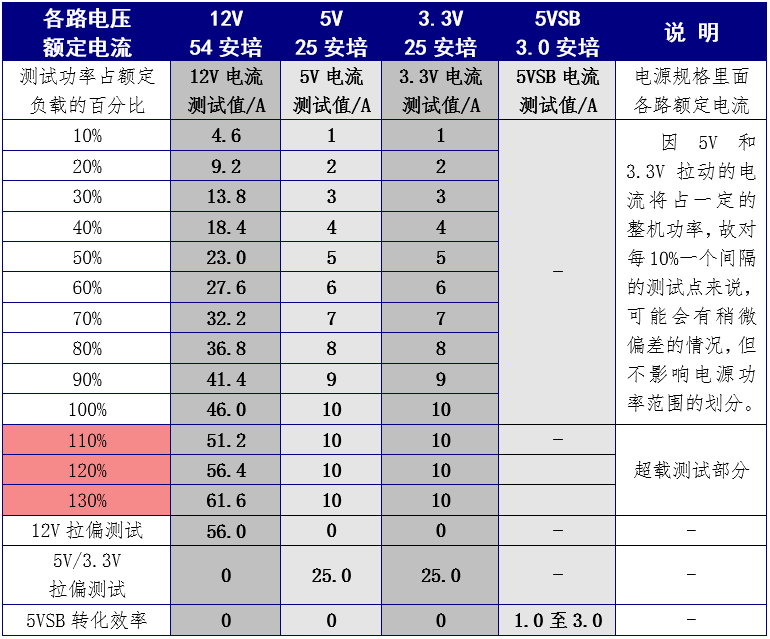

结合测试杨平各路电流额定值，我们使用以下参数进行静态输出测试：

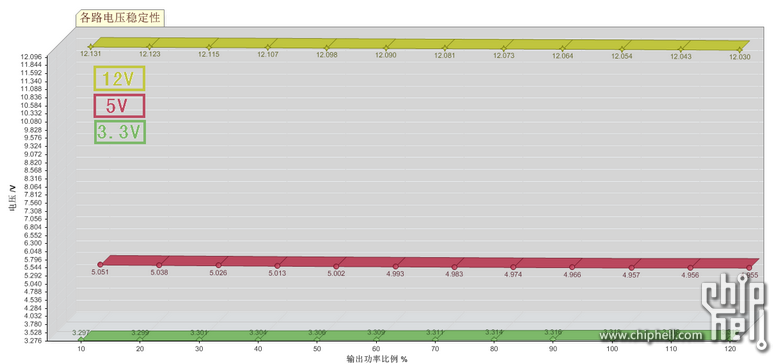

电压稳定性测试：

考察各路电源在整个测试功率范围内的稳定程度，电压变动值越小越好。

测试中在额定负载范围内的各路电压变动情况为：

12V，线材输出端电压跌落0.63%；

5V，线材输出端电压跌落1.86%；

3.3V，线材输出端电压升高0.64%。

测试样品在测试过程中除了5V电压变动稍大外，在10%-100%负载内能保持良好的电压稳定性。

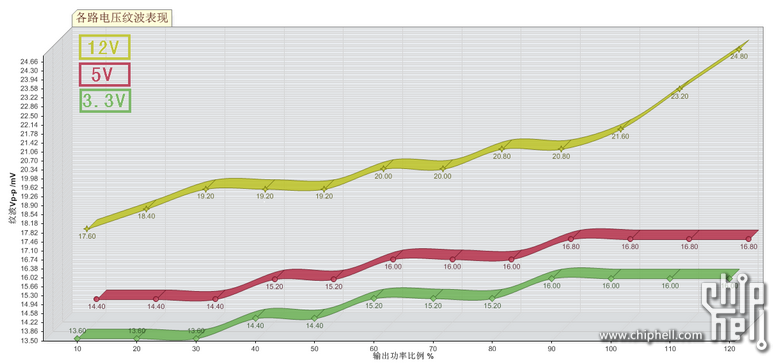

电压纹波测试：

考察各路电压在整个测试功率范围内的纹波峰峰值电压，值越小越好。

在整机满负载输出功率时：

12V电压纹波Vp-p值为21.6mV；

5V电压纹波Vp-p值为16.8mV；

3.3V电压纹波Vp-p值为16.0mV。

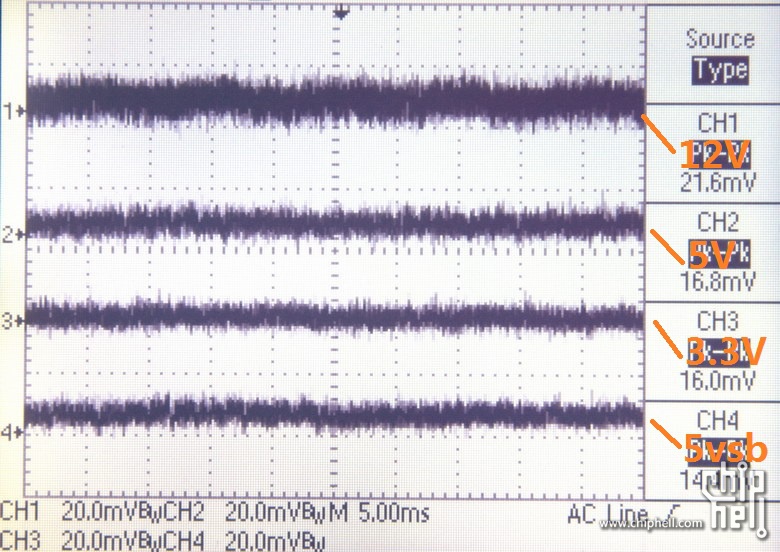

整机满负测试的纹波图

从各路电压的额定功率负载测试纹波图可见，各路电压的高低频分量均相当平整，滤波充分、到位，在电容没有明显堆料的情况下能有如此表现，还应该与正激电路输出储能电感感量设置有关。

整机转换效率测试：

从220VAC及110VAC两种输入电压下的效率对比可以看出，220VAC的效率表现明显好于110VAC，而且高效率区间范围广，平坦。最高效率表现出现在50%负载处的92.67%，满载转换效率为89.2%（计分成绩）。220V下能超载测试至120%（计分成绩），尝试冲击130%输出时12V电压出现纹波超标而宣告失败。

各路电压拉偏测试（负载调整率）：

考察各路电压在最大额定输出电流下的电压、纹波数值，其中红色字体标记的测试结果作为电压稳定性及纹波表现的计分项目：

12V：输出54A，电压12.061V（初始电压12.136V），纹波23.2mV Vp-p，电压波动-0.62%（计分成绩）；

5V：输出25A，电压5.033V（初始电压5.053V），纹波19.2mV Vp-p，电压变动-0.40%（计分成绩）；

3.3V：输出25A，电压3.278V（初始电压3.301V），纹波17.6mV Vp-p，电压变动0.70%（计分成绩）。

在单路拉偏测试中，测试样品表现出了精准的远端电压校正能力，纹波表现也相当出色。

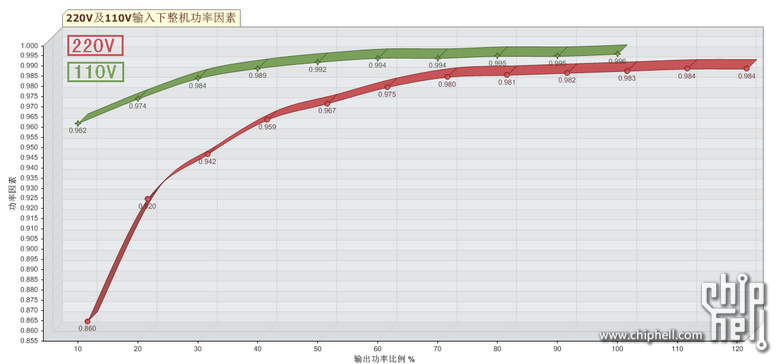

功率因素测试：

测试功率范围测量整机功率因素。220VAC及110VAC输入测试均至100%额定输出功率。220VAC下的主动功率因素校正电路能把PF值提升至最高0.984，110VAC下的PF值则高达0.996。

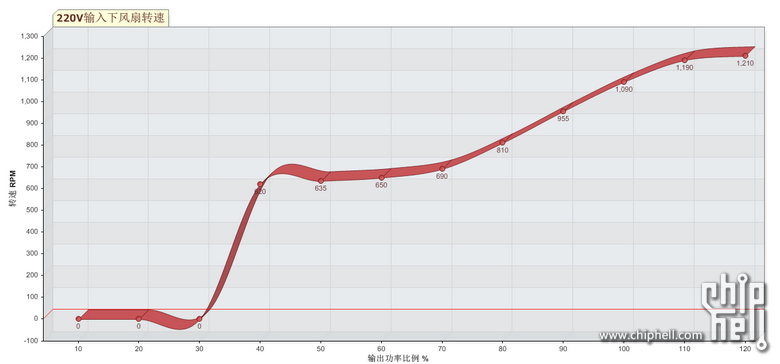

风扇转速测试：

得益于同步整流电路的极高效能，在室内温度20摄氏度的环境中，测试样品在负载达到40%之后，工作了一段时间风扇才开始转动。另外在40%-70%的常用输出功率范围内，风扇始终保持低速转动，RM650用行动实现了极低噪音表现的承诺。风扇最高转速出现在120%负载的超载测试中，略高于1200RPM，在优化扇叶构型的前提下，海盗船的NR135L风扇仍比同转速的其他厂牌扇子表现要静音：
