散热器解析

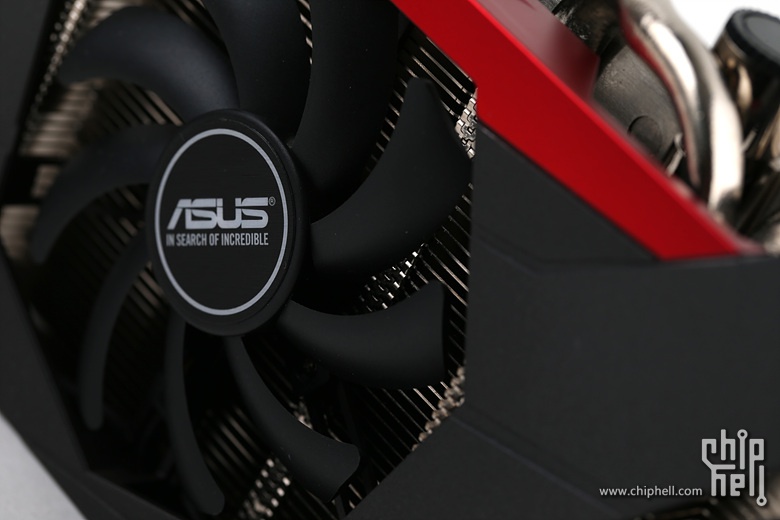

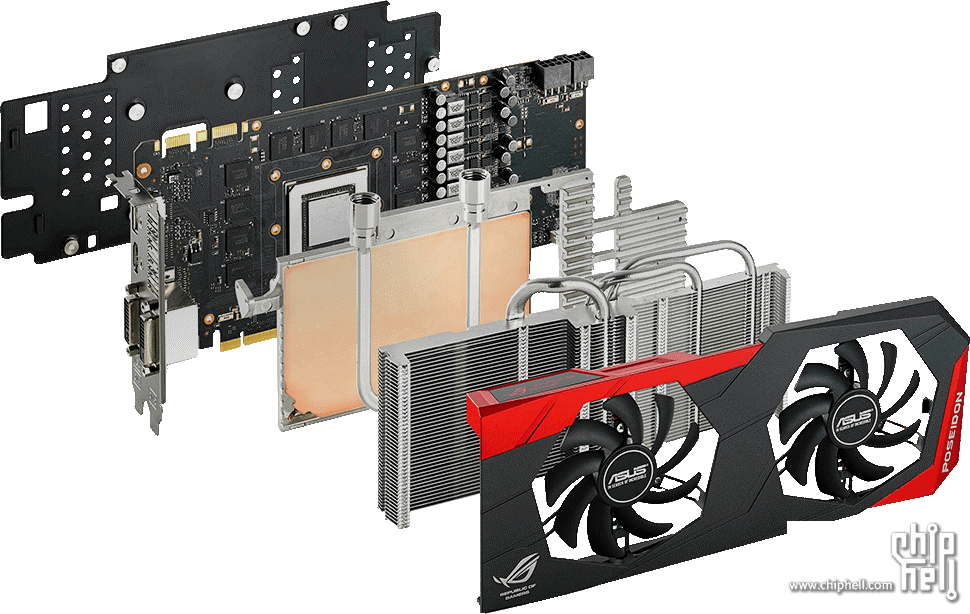

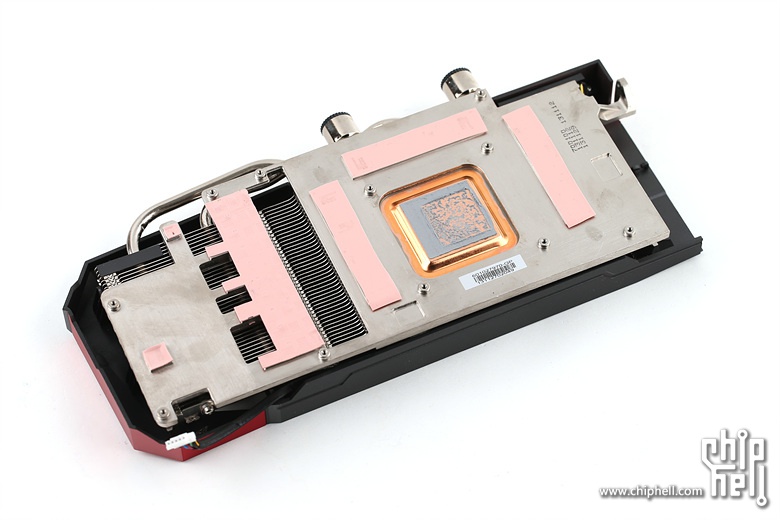

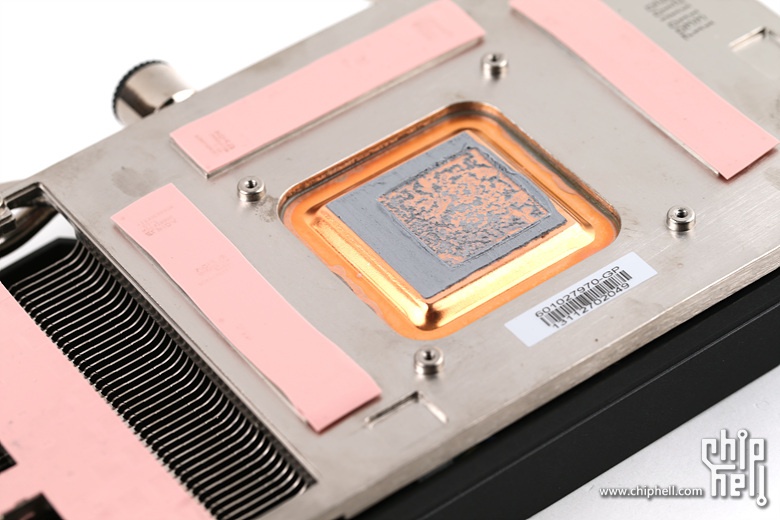

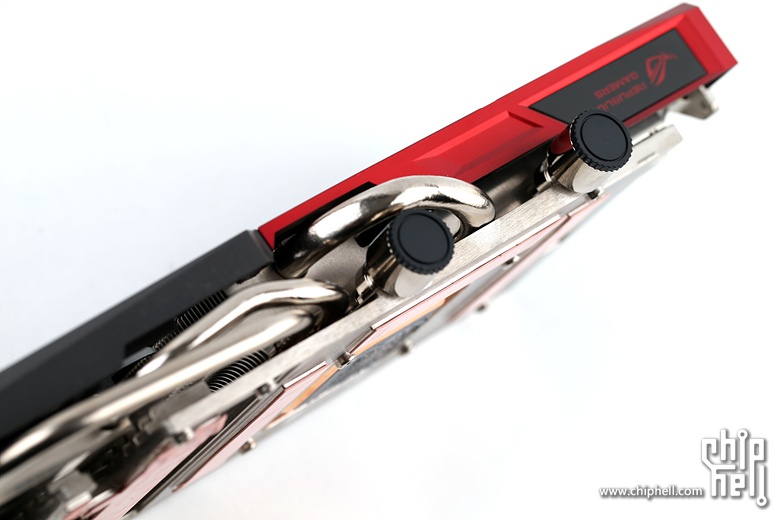

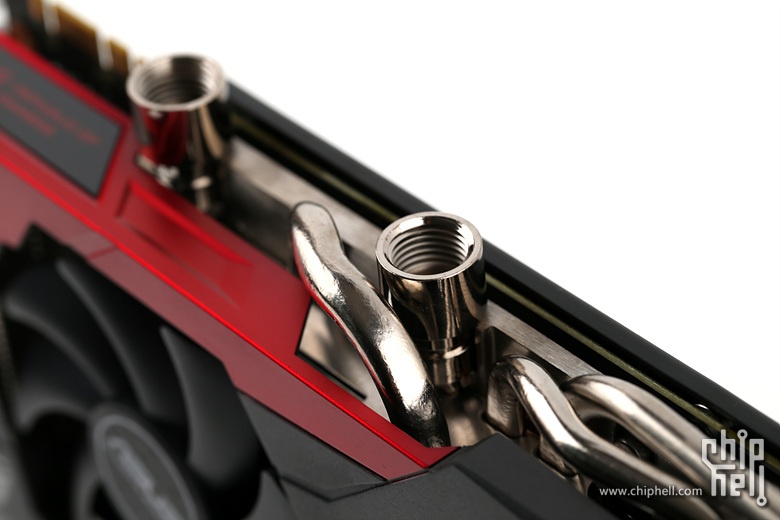

显卡本体并没有带来太大的惊喜,重点显然在散热器上面了。Poseidon使用的散热器被称作了DirectCU H2O,意思很明确了,DirectCU表示铜质的强力的导热元件(过去的Direct CU II是热管,今次则是真空腔均热板)与核心直接接触,H2O与“水”相关。散热器以一块大型铝板相连,并在显存、供电MOSFET以及两颗PWM芯片处安有导热贴使得散热器可以照顾到这些部分。直接与核心接触的均热板底座特写,即使核心再大一圈也不在话下,ASUS不仅仅把DirectCU这个名字送给热管直触,与热管异曲同工的均热板与核心直接接触也享受了同样的待遇。 显然这样一块均热板还不足以覆盖到整个铝制鳍片部分,为了加强导热还配置了三根热管(一根8mm,两根6mm)。当然水冷用的水管是经过均热板的。 镀镍的热管与水冷头接口特写。热管被压扁多少有一些可惜(性能会损失一些),不过散热器设计是一个整体,相比传统的热管散热器这一回多了不少组件,同时还要将厚度控制在双槽内,空间已经不多,想来也是不得已为之了。 水冷头接口使用的是常用的G1/4口径标准螺纹口。 散热鳍片间以的扣点以多道扣fin方式实现,也是焊连所需要。鳍片和热管一样也已镀镍,更加美观同时也可以减缓氧化的影响。风扇则是采用了耐用的双滚珠轴承,最大转速3800RPM,并宣称是防尘风扇,具体有没有效果要用上个把月才能知晓了。 最后再附上一张官方图示。简单来说就是在传统开放式散热器中的热管铝鳍散热片与显卡PCB之间再加入了一块猛料的结果。 |
